Антенна для цифрового ТВ своими руками
Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.
Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.
Как определиться с каналом и рассчитать периметр рамок
В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.
Так выглядит карта расположения вышек цифрового телевидения
Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.
Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:
- для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
- для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).
Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.
Сборка
Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны
Действуйте осторожно его нельзя повреждать
Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:
- для 37 канала: 50 см / 4 = 12,5 см;
- для 22 канала: 62 см / 4 = 15,5 см.
Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).
Самодельная антенна для цифрового телевидения
Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.
Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.
Антенна Харченко
Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.
Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.
Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.
Изготавливается она так:
- По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
- Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
- Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.
Преимущества:
- Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
- Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.
Недостатки:
- Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
- Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.
Антенные параметры
Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.
Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.
Коэффициент направленного действия – это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.
Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.
Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия – и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.
Двойной или тройной квадрат для 100 км
Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).
Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.
Конструкция и материалы
Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.
Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.
- Самый большой – рефлектор.
- Меньший квадрат называется вибратором.
- Самый маленький (третий) квадрат – директор.
- Планки, которые скрепляют квадраты воедино называются стрелами.
3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.
Подсоединение активной рамки (вибратора)
Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:
- Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
- Оплетка фидера припаивается к правому концу вибратора.
- Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
- Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
- Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.
Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.
Чертеж с размерами приведен ниже:
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

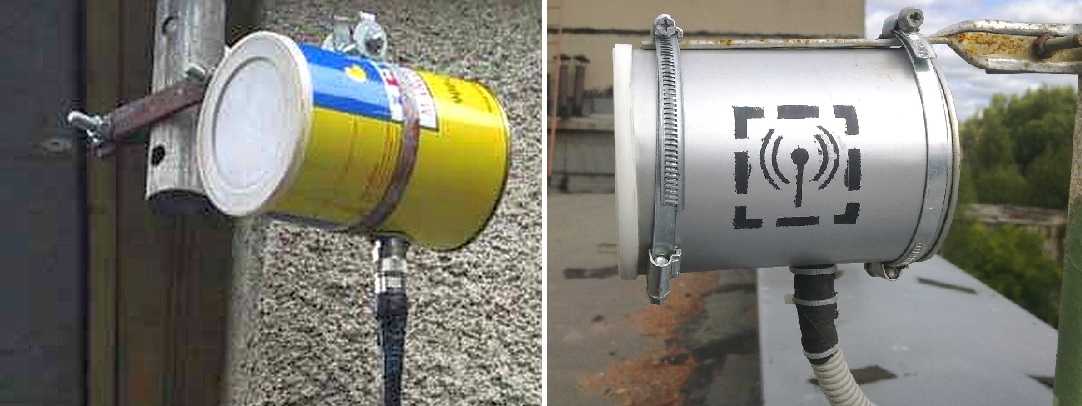

Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
Процесс изготовления
Первоначально необходимо изготовить такие квадраты, а также соответствующие перемычки для них. Если условия и материал позволяет, можно из цельного стального прутика выгнуть своеобразный зигзаг, формирующий 3 квадрата разной величины.
Далее необходимо спаять стыки, врасщеп необходимо впаять антенный кабель. Расщепом называется место соединения концов проволоки
Сама конструкция позволяет изготавливать ее цельной, если использовать довольно длинный моток проволоки. Понадобится спаивать только соединение кабеля, а также стыков. При необходимости, к такой антенне можно подключить усилитель.
Цифровая эра
Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

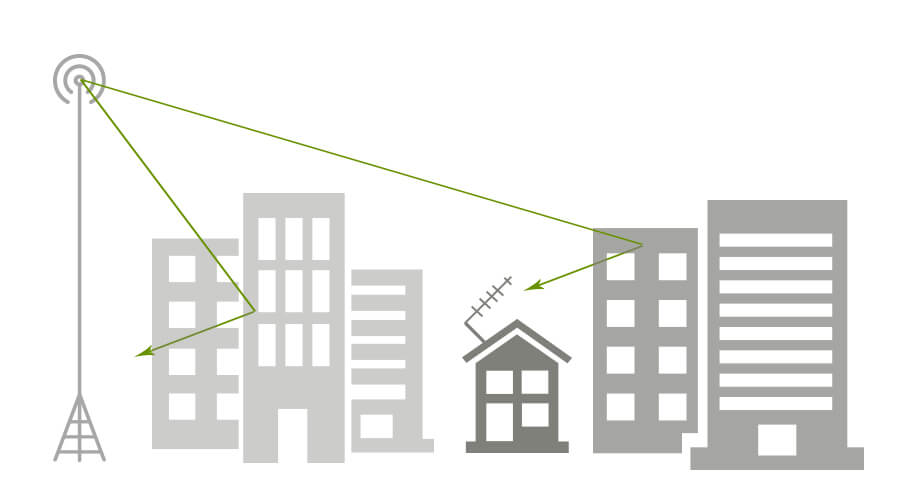

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.
Простая антенна для приема цифрового ТВ
Вещание DVB-T2 можно принимать, изготовив антенну дециметрового диапазона и приложив минимум средств и усилий. Внешне антенное устройство будет напоминать «штырь» и выглядеть как разъем с отрезком загнутого зачищенного от изоляции антенного кабеля. При расчете размеров нужно учитывать, для какого вещательного канала делается устройство. При вычислении длины рабочей области антенны применяется простая формула – делят число 7500 на каждую частоту. К примеру, для частот 754 и 778 МГц длины составят 7500/754=9,94 см и 7500/778=9,6 см. Это значит, что антенна должна быть длиной 10 см.
Изготавливают антенну в таком порядке:
- Подготовить отрезок коаксиального кабеля длиной 20 см.
- Зачистить один конец (3 см от края), в него будет закрепляться F-разъем.
- Оголенную обмотку вместе с фольгой загнуть в противоположную сторону.
- Отступить 3 мм от этого края и дорезать кабель до медной жилы в центре.
- Накрутить разъем типа F. Выступающую центральную жилу кабеля укоротить так, чтобы ее кончик выступал за разъем около 1 см.
- На F гнездо накрутить В/Ч гнездо, которое соединить с ТV вилкой.
- Отступить 3-4 см от края F гнезда (в противоположную сторону), сделать отметину на коаксиальном кабеле.
- От этого места отмерить расстояние согласно формуле.
- Обрезать провод на месте отметки (для частот 754 и 778 МГц это 10 см).
- По отметке, которая была выставлена ранее, рассечь изоляцию сверху до обмотки экрана.
- Снять обмотку, удалить внутреннюю изоляционную область.
- Загнуть антенну под 90° в месте, где соединяется одинарная и двойная изоляция.
- Антенну ввинтить в гнездо на телевизоре, также можно вкрутить в приемник, если DVB-T2 телевизором не поддерживается.
Если ретранслятор находится близко, тогда сигнал поймать несложно и он будет достаточно хорошим. Если изображение, принимаемое на комнатную антенну, рябит, то устройство рекомендуется вывести на улицу.
Как собрать «бабочку» с помощью болтов и без паяльника?
Она представляет собой несущую штангу (которая может быть выполнена из дерева) и ряд вертикально расположенных усиков, а потому внешне напоминает «штыревые» заводские антенны цифрового телевидения. Разница заключается в отсутствии фазированной решетки, вместо которой используется каркас.
Концепция такова:
- Штыревые усики из алюминиевой проволоки, диаметром в 5-6 мм, закрепляются на размещаемых в массиве несущей штанги болтах (как правило, методом накручивания вокруг них в 1 оборот).
- А далее эти штыревые усики соединяются между собой таким же алюминиевым кабелем, который играет роль вибратора. Для подсоединения к коаксиальному кабелю также требуется симметрирующий переходник.
Данная антенна является лучшим вариантом для изготовления в домашних условиях из подручных материалом, потому что обеспечивает качественный прием на дистанции удаления до 60 км.
Кроме того, относительно неплохо производится удаление помех и стабилизация изображения.
Чертеж смотрите ниже:
Самая простая рамочная антенна ДМВ
Эта конструкция напоминает цифру “ноль”. Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.
Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.
Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.
Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.
Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.
Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера
Важно, чтобы в антенном входе не было напряжения
Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная – на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.
Типы принимающих антенн
Главная задача телевизионной антенны — ловить сигнал в определенном частотном диапазоне. ТВ принимает 2 частоты:
- метровый — фиксирует аналоговое в диапазоне 1 — 300 МГц.
- дециметровый ловит волны на частотах 0.3 — 3 ГГц.
Диапазон классифицируются на эфирное и спутниковое телевидение. Суть работы состоит в том, что когда сигнал контактирует с металлическими частями он образует электромагнитное поле. В металле, благодаря его активной силе, образовывается ток. Он движется к телевизору по специальному кабелю и образуется красивой картинкой и четким звуком в телевизоре. Самая большая задача — это расположить приемник так, чтобы сигнал образовывался максимально четко. Поэтому и приходится порой вешать устройство на улице или постоянно поправлять его рожки, особенно после длительного негативного воздействия погодных условий.
Виды устройств ДМВ-Т2 для качественного приема эфирного телевидения
Посмотреть телевизор на цифровом сигнале DVB-T2 на даче с использованием стандартной комнатной антенны у вас, скорей всего, не получится. Здесь потребуется цифровая же антенна. Однако следует знать, что как таковых «цифровых» антенн не бывает. А существуют:
- антенны эфирные;
- антенные усилители;
- коаксиальные кабели.
Так вот если на коаксиальном антенном кабеле присутствует плата согласования сигнала (симметризатор), то перед вами пассивный вариант антенны. А если же здесь есть в наличии еще и усилитель с подведением электропитания, то антенна – активная. Подразделение таких антенн на активный и пассивный типы – это самая первая, основная классификация.
Кроме того, для приема цифрового сигнала на даче подойдут:
- дециметровые антенны (ДМВ);
- широкополосные антенны (МВ-ДМВ).
При этом рекомендуемый формат – многодиректорный, который позволяет направлять антенну непосредственно на ретранслятор. (Наиболее эффективной является широконаправленная разновидность антенны).
Метровый диапазон волн
При желании можно приспособить для принятия цифрового сигнала антенну для дециметровых волн. Однако в случае, если в наличии имеется только комплексная антенна и для метрового диапазона (МВ), и для дециметрового (БМВ) – так называемая, комнатная мультиволновка, то можно использовать и ее. Здесь достаточно просто будет подключить к антенне модульный блок SWA 9. Он представляет собой обычный антенный усилитель сигнала ДВБ-Т2.
Антенна метрового диапазона для принятия цифрового сигнала не предназначена.
Дециметровый диапазон (ДМВ)
Вообще, цифровой телевизионный сигнал, транслируемый в формате DVB-T2, передается в том же самом длинноволновом диапазоне, что и дециметровые волны.
Отличие на практике заключается что в случае цифрового сигнала невозможно увеличить дальность собственного расположения по отношению к ретранслятору за счет ухудшения качества картинки. Сигнал или присутствует, или его нет.
Также характерной особенностью «цифры» является высокое качество передаваемого изображения (конечно, в случае, если оно присутствует). Для приема сигнала формата DVB-T2 подойдет любая ДМВ-антенна.
Как работает дециметровая антенна для цифрового ТВ
Самодельная антенна производится достаточно просто. Но как она работает? Электромагнитные волны отражаются с четырех сторон от генератора электрических сигналов, установленного в телебашне. У них есть необходимая мощность в зоне покрытия, но их сигнал ослабевает с увеличением расстояния. Кроме того, на его ценность влияют рельеф местности, различные электрические и магнитные преграды, а также расположение атмосферы.
В элементе, подверженном действию электромагнитных волн, напряжение передается по закону индукции. Свою работу делают несколько полуволновых гармоник. Напряжение достигает своего предела: амплитуда иногда соответствует 3 периодам по 4 или 90 и 270 градусов в синусоиде интенсивности электромагнитной волны.
Вибраторы всех форм и размеров разработаны для достижения максимально плавной индукции с наименьшими потерями. Положение этих точек используется для расчета длины волны или степени гармоник. Напряжение, изолированное от внутреннего сопротивления ТВ-приемника, создает электрическую цепь в создаваемой области. Он меняет форму и направление и повторяется, чтобы соответствовать сигналам оборудования под активной нагрузкой. Благодаря использованию различных опций цифровой модуляции на стороне передатчика, новый сигнал принимается и обрабатывается в области ТВ-приемника.
Технические характеристики
Антенны цифрового телевидения рассматриваются как устройства обработки, поскольку они похожи по принципу действия с точки зрения передачи и приемника. Ведь его используют как продюсер. Для эффективного приема цифровых сигналов следует отметить, что передатчики электромагнитных волн могут быть размещены рядом с генератором со всех сторон горизонта, но законом разрешены только 2 пути: горизонтальный и вертикальный.
В первую очередь следует побеспокоиться о 3 качествах:
- номер канала и его частота, поэтому мы изготовим антенну по требуемым параметрам;
- радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;направление поляризации.
Чем выше размещена домашняя антенна, тем лучше качество принимаемого сигнала, но длина кабеля может значительно его ослабить. В этом плане жители верхних этажей многоэтажных домов имеют внушительное преимущество перед соседями внизу.
Виды антенн dvb t2
Стандарт т2 дмв телевидения — на данный момент новейший массовый, применяемый для передачи цифрового сигнала. Его особенностью является значительное упрощение устройств приёма-передачи за счёт применения устройств расшифровки, так называемых тюнеров, некоторые модели телевизоров уже имеют встроенный модуль расшифровки цифрового сигнала. Значительно снижены требования к мощности сигнала, даже сигнал незначительной мощности достаточен для воспроизводства картинки высокого качества, поэтому почти всегда отпадает потребность в усилителе, он становится ненужным.
Антенна Харченко
Для усиления сигнала можно применить металлический рефлектор — зеркало, отражающее дальний сигнал на устройство. Размеры цифровой антенны своими руками зависят от длины волны принимаемого сигнала, понятно, что для дециметрового диапазона волн и размеры dvb t2 антенны своими руками будут находиться в пределах нескольких дециметров. Чем выше частота приёма — тем короче волна, меньше размеры. Комнатный волновод для приёма каналов будет иметь размеры сторон примерно 11 и 15 сантиметров, общие внешние габариты 30 на 17 см, размеры рефлектора 50 на 50 см.
Для его изготовления потребуется чуть больше метра проводника — медного или алюминиевого провода или трубки диаметром от 5−6 мм, лучше до 10 мм или полосы, сопоставимой ширины. Расстояние между разомкнутыми точками углов примыкания 1−2 см, расстояние до рефлектора где-то 5−7 см. Этого будет дальнобойный волновод, позволяющий принимать 20 и более программ. Длина телевизионного кабеля влияет на действие антенны, если кабель будет свыше 5−7 метров, потребуется усилитель, какой — выбирать вам.
При эксплуатации волновод должен быть развёрнут в сторону ближайшей передающей станции, при первой установке стоит поэкспериментировать с ориентацией устройства, добиваясь устойчивого приёма сигнала.
Этот тип антенн можно с успехом применять и для приёма слабого сигнала сотовой сети, только размеры устройства будут в несколько раз меньше. В сети достаточно онлайн-калькуляторов для расчёта конкретных параметров для каждого случая.
Ленивая антенна
Берётся отрезок коаксиального кабеля, равный рассчитанной длине волны, зачищаются концы от наружней изоляции, чтобы был доступ к оплётке. Отрезанный кусок сгибается в разорванную окружность — между зачищенными концами должен быть разрыв в 1−2 см и закрепляется любым способом, как проще, хоть на картонной коробке. С первой стороны припаивается центральная жила другого куска этого же кабеля, с другой — оплётка. На противоположный от места пайки конец крепится штекер. Подключаем и наслаждаемся просмотром цифрового вещания.
Для того, чтобы самостоятельно изготовить антенну для dvb t2 своими руками не потребуется много времени и особых затрат, а результат порадует.
