Как сделать кондиционер своими руками из холодильника, кулера, пластиковых бутылок

Кондиционирование льдом

Если есть вентилятор, он может не сильно остыть сам по себе при сильной жаре, так как он просто выталкивает теплый воздух в комнату. Поэтому нам нужен способ сделать кондиционер из вентилятора. Для этого можно использовать замороженный лед в обычных пластиковых бутылках в кухонном холодильнике. После того, как вы связали несколько бутылок с ледяной водой прочной проволокой или веревкой, вам нужно привязать их к задней (или передней) части вращающихся лопастей вентилятора.

Для повышения эффективности такого устройства рекомендуется по периметру защитного кожуха веерной сетки установить самодельный картонный кожух, желательно гофрированный. В этом случае будет обеспечено прохождение воздуха около емкостей со льдом и охлаждение.

Такой прибор может охладить воздух на несколько градусов всего за 30 минут.

Некоторые ставят перед вентилятором бутылки со льдом. Fonte Nastroy.net

Во время работы такого кондиционера-вентилятора из бутылок будет капать талая вода, поэтому необходимо принять меры, чтобы она не попала в электрическую розетку или просто не пролилась на пол. Один из вариантов — обернуть дно бутылок салфеткой или марлей, и вода испарится благодаря потоку воздуха.

Веер со льдом. Источник pikabu.ru

В итоге метод работает и работает, но приходится мириться с рядом недостатков:

лед тает очень быстро;
на бутылках образуется конденсат, который может капать на пол;
необходимо постоянно замораживать новые бутылки с водой, чтобы производить регулярную замену;

В чем особенности работы кондиционера?

Школьные знания физики позволяют быстро разобраться в системе работы кондиционера. Суть в том, что жидкость при испарении поглощает тепло. В случае попадания ее на кожу человека, он почувствует прохладу. Соответственно, когда жидкость конденсирует, тепло выделяется.

Кондиционер – герметичный короб, внутри которого происходит циркулирование хладагента. Как правило, представляет собой фреоновый газ. После того как он поглотит тепло из окружающего воздуха, произойдет его сжатие, и на выходе получится конденсаторная жидкость.

Обмен тепла с воздухом происходит с участием теплообменников. Они представляют собой медные трубки, в которых находятся тонкие, перпендикулярно расположенные алюминиевые пластины. Вентиляторы помогают ускорить процесс взаимодействия хладагента и теплообменников. Конденсатор и испаритель получили свои названия исключительно по процессам, в них происходящим.

Если кондиционеру необходимо выработать холод, то испаритель реализует свою задачу в помещении во внутреннем блоке. Конденсатор располагается вне комнаты.

Когда устройство эксплуатируется как обогреватель, то вышеописанные процессы происходят в обратном порядке.

Контейнер, лед и вентилятор

Этот небольшой, но эффективный кондиционер, сделаный своими руками на том же принципе, что и предыдущие модели. Основным его достоинством является направленность действия, компактность и простота использования.

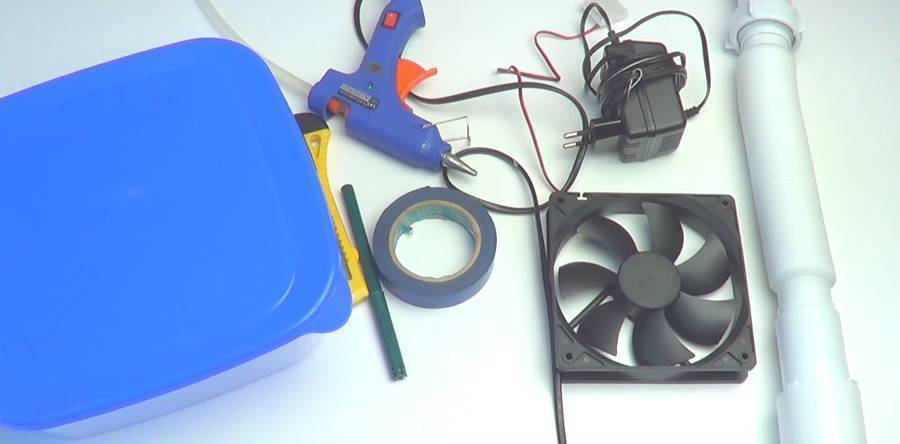

Для этого потребуется:

Пластиковый контейнер на 1,5-2 литра.
Канцелярский нож.
Куллер от блока питания компьютера.
Гофрированный пластиковый сифон.
Клеевой пистолет.

Берется контейнер для хранения пищевых или непищевых продуктов. Лучше, чтобы по форме он был более плоским. В крышке проделывается отверстие, чуть меньшее, чем предполагаемый вентилятор от блока питания компьютера. Он вклеивается в крышку при помощи клеящего пистолета таким образом, чтобы он втягивал воздух внутрь контейнера. Второе отверстие прорезается в другом конце крышки, меньшего диаметра, под гофрированный сантехнический сифон.

В контейнер насыпается лед. Воздух, втягиваясь вентилятором, охлаждается в контейнере и выходит через гофру.

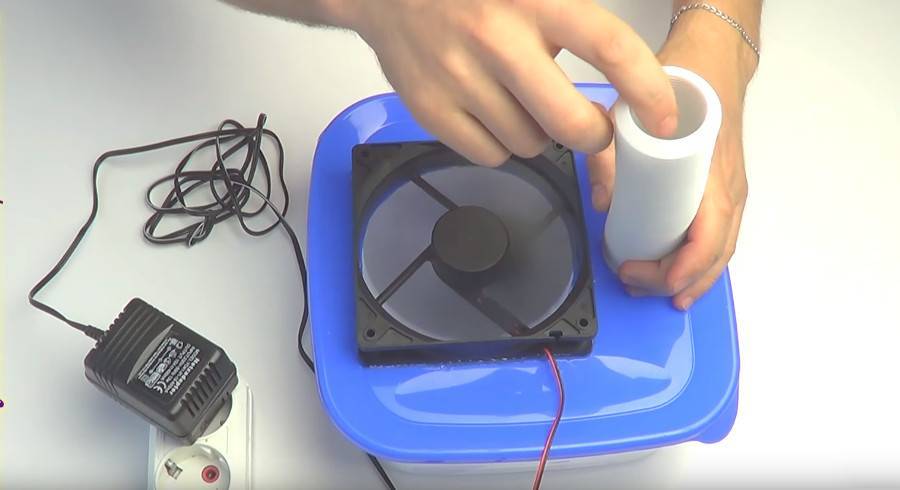

Готовая конструкция охладителя воздухаИнструменты и материалы

Начинаем сборку ультразвукового увлажнителя своими руками.

1 шаг. В крышке прорезываем два отверстия: одно под крепление вентилятора,

Отверстие под вентилятор

второе — гофры

Крепление гофры

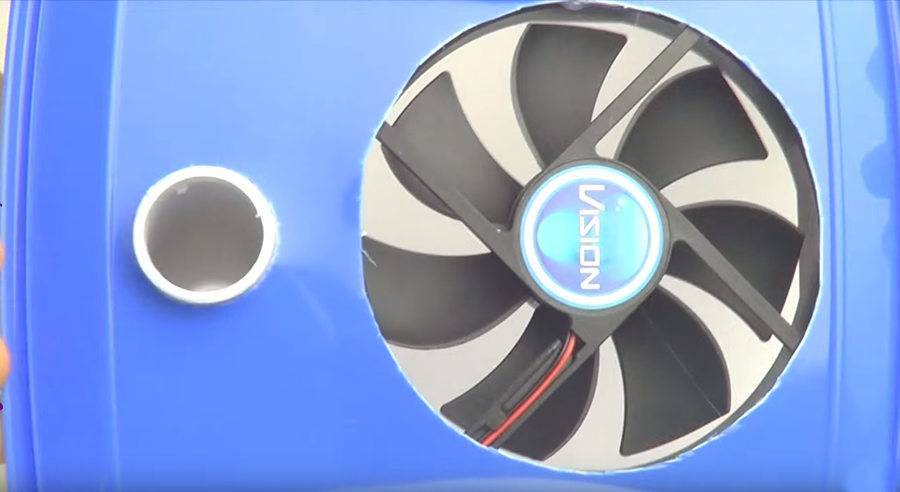

2 шаг. Вид готовой крышки

Вид с внутренней стороны крышки

3 шаг. Подключаем вентилятор к блоку питания. Красный провод у нас плюс, поэтому мы вставляем его в гнездо, черный — минус, подключаем на внешнюю сторону штекера. После изолируем все соединения.

Подключение вентилятора

Выбор места

Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих

При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования

Начнем с технических требований. При выборе места расположения внутреннего блока учитываем такие требования:

от блока до потолка — не менее 15 см (у некоторых производителей не менее 20-30 см);
до стены сбоку — не менее 30 см;
до препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

Распространенные варианты установки кондиционеров

Наружный блок обычно ставят обычно возле окна или на открытом балконе, если он есть. На застекленном балконе/лоджии возможна установка на ограждении (если оно имеет достаточную несущую способность) или рядом на стене. Если живете вы на первом или втором этаже многоэтажки, наружный блок стараются поставить выше уровня окна — подальше от прохожих. На более высоких этажах можно располагать под окном или сбоку.

Если установка кондиционера своими руками планируется в частном доме, выбирается место обычно исходя из несущей способности стен. При наличии вентилируемого фасада можно применить особое крепление или навесить блок на цоколь, если он есть.

При выборе места расположения блоков сплит-системы, необходимо также помнить о том, что в большинстве случаев нормируется минимальное и максимальное расстояние между блоками. Конкретные цифры зависят от производителя. Например, минимальное расстояние может быть 1,5 м , 2,5 м (разные модели Daikin) и даже 3 метра (Panasonic). У некоторых производителей минимальная длинна не регламентируется, то есть может быть любой. В этом случае вы можете установить блоки «спина к спине». Монтажники такой способ монтажа называют «бутерброд».

Начинается монтаж кондиционера своими руками с выбора места его расположения

Чуть проще ситуация с максимальным расстоянием между двумя блоками. Оно обычно составляет 6 метров. Может быть и больше, но тогда потребуется дополнительная дозаправка системы фреоном, а это — дополнительные расходы, и немалые. Потому стараются вложиться в требуемые 6 метров.

Процесс создания агрегата

Помните, для изготовления охладительной системы, следует использовать исправную морозильную камеру.

Алгоритм создания кондиционера из холодильника.

Вырезать в дверце холодильного аппарата небольшой проём. При этом, диаметр отверстия должен быть не более 100 мм. Как правило, данную процедуру выполняют при помощи электролобзика.

Помните, проём должен располагаться напротив морозильной камеры.

Извлечь резиновый уплотнитель. Выполнение данного действия позволит обеспечить постоянный приток воздуха внутрь конденсационной камеры.
Вставить в выполненный проём гофрированную канализационную трубку. При этом, в шланг, нужно предварительно поместить небольшой вентилятор.
Выполнить герметизацию дренажной трубки. Для этого следует проложить специальный утеплитель вокруг шланга. Помимо этого, допустимо герметизировать конструкцию при помощи монтажной пены.
Установить второй вентилятор. Как правило, данный механизм монтируют на обдувание компрессора.
Выполнить вывод трубы внутрь помещения.

Помимо вышеописанной схемы изготовления кондиционера существует альтернативный метод сооружения конструкции из холодильника.

Как превратить обычный вентилятор в кондиционер

Вот и наступило лето, а вместе с ним и жара, от которой порой некуда деться. Холодные напитки, прохладный душ и нахождение в тени, лишь ненадолго помогают охладиться и отдохнуть от палящего солнца.

Единственным наиболее действенным методом спасения от жары в это время года является кондиционер. Но не каждый может позволить себе его приобретение и установку. В такой ситуации на помощь приходит смекалка и руки, которые растут из плеч, а также немного денег и времени.

Предлагаем вам узнать, как из обычного вентилятора можно сделать отличный кондиционер!

Источник

Для изготовления кондиционера своими руками, нам понадобится: — вентилятор (любого типа), — медная трубка — прозрачная ПВХ трубка — пластиковые хомуты — аквариумная погружная помпа производительностью 600-1000л/ч

— термоящик (пенопластовый ящик)

Чтобы превратить обычный вентилятор в кондиционер, достаточно только прикрепить теплообменник на решетку вентилятора, по которому будет циркулировать холодная вода, а вентилятор в свою очередь потоком воздуха будет передавать холод от теплообменника в помещение.

В качестве теплообменника будем использовать медную трубку 1/4″ ( 6,35 мм ) которая используется для систем кондиционирования. Длина трубки будет зависеть от размера вашего вентилятора и плотности спирали.

Разумеется, чем выше плотность спирали, тем быстрее будет происходить охлаждение, но не стоит забывать, что очень плотная спираль будет затруднять движение потока воздуха, так что здесь главное не переусердствовать. Для стандартного напольного вентилятора длина медной трубки для намотки спирали составляет 5-10м.

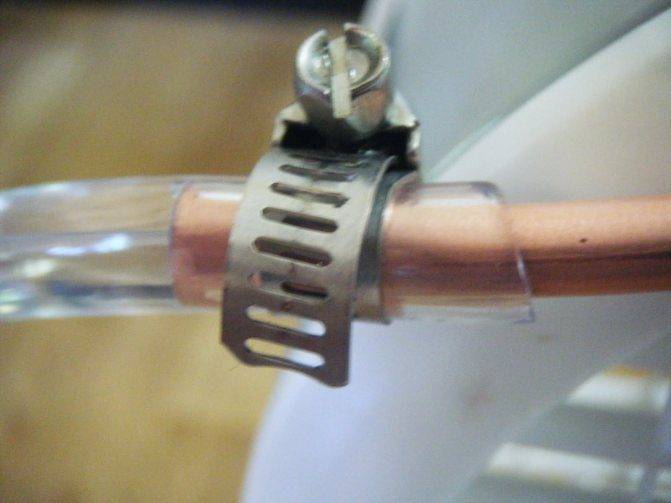

Крепить медную трубку к решетке вентилятора удобней всего при помощи пластиковых хомутов, но как вариант можно использовать тонкую проволоку.
Концы хомутов обрезаем, чтобы не портили внешний вид.

Для подключения помпы к теплообменнику можно использовать прозрачную ПВХ трубку с внутренним диаметром 6мм., для удобства подсоединения к теплообменнику.

Можно подбирать ПВХ трубку, по диаметру патрубка помпы, но в таком случае, необходимо будет подмотать изоленту на концы теплообменника и зафиксировать металическими хомутами.
В качестве резервуара для холодной воды, будем использовать пенопластовый ящик (термоящик) или любую другую емкость (бочка, канистра), которую желательно утеплить пенопластом.

После того как все трубки соединены, помещаем помпу и сливной шланг в термоящик. Периодически, для поддержания низкой температуры, бросаем в термоящик куски льда, аккумуляторы холода или замороженные баклажки со льдом.

Как вы видите, сделать кондиционер своими руками совсем не сложно. Разумеется,самодельный кондиционер будет уступать заводскому но, тем не менее, это достойный варианты борьбы с жарой.

Для тех кому данная конструкция кондиционера покажется сложной, предлагаем рассмотреть вариант, более простого кондиционера:
Для изготовления простейшего кондиционера, нам понадобится:
— небольшой вентилятор (настольный или автомобильный),
— термобокс (пенопластовая коробка)
— колено от пластиковой канализационной трубы

В крышке термоящика, вырезаем два отверстия. Одно отверстие для вентилятора вырезаем с тем расчетом, чтобы вентилятор не провалился. Второе отверстие вырезается впритык по диаметру колена. Само колено необходимо для направленного распределения холодного потока воздуха по комнате.

Принцип действия, самодельного кондиционера, довольно прост. В термобокс засыпается лед и накрывается крышкой (на которой установлен вентилятор).

Поток воздуха, от вентилятора охлаждаясь за счет льда, будет выходить через колено, и распределяться по комнате.

Если у вас нет термобокса, можно использовать большой пластиковый контейнер, только в данном случае, на внешних стенках будет образовываться конденсат, который будет стекать на пол. Чтобы такого не происходило пластиковый контейнер необходимо термоизолировать листовым пенопластом.

Типы кондиционеров и их устройство

В общем случае кондиционер представляет собой прибор, посредством которого можно поддерживать в помещении заданный температурный режим. Кроме того, с его помощью осуществляется очистка воздуха от вредных частиц. Все кондиционеры по принципу работы можно разделить н две группы: испарительные и компрессорные.

Компрессорный кондиционер

Компрессорные установки (или как их теперь называют — сплит-системы) — это достаточно сложные устройства, принцип действия которых основан на способности хладагента изменять свое агрегатное состояние, переходя под действием давления и температуры из жидкого состояния в газообразное и наоборот. Основные узлы такого агрегата: наружный и внутренний радиаторы (теплообменники), соединенные между собой трубками и компрессор (см.рис.).

Компрессор создает в системе избыточное давление, вследствие чего фреон, которым заправлен кондиционер, циркулирует между радиаторами, испаряясь в одном из них и конденсируясь в другом. При этом осуществляется перенос тепла, позволяющий при необходимости охлаждать или нагревать воздух в помещении.

Испарительный кондиционер

Устройство испарительного кондиционера значительно проще, чем у компрессорного. В его работе не применяются опасные для окружающей среды хладагенты, а используется обычная вода. Да и принцип их работы основан на эффекте испарения последней (см. рис.).

Конструктивно испарительный кондиционер состоит из:

корпуса с поддоном (поз.4), как правило, изготовленные из влаго- и термостойких материалов;
фильтров испарительных (поз.2), материалом для изготовления которых служат целлюлоза или полимеры (они имеют сотовую структуру, что обеспечивает максимальный контакт воздушного потока с влажной средой);
емкости для воды, оснащенной водяным насосом (поз.1), которая служит для насыщения жидкостью испарительного фильтра;
вентилятора (поз.3), обеспечивающего принудительное перемещение воздушного потока сквозь испарительные фильтры.

Работает испарительный кондиционер следующим образом. Воздух с улицы втягивается вентилятором и подается на испарительные фильтры, постоянно подпитываемые холодной водой из емкости. При прохождении теплого воздушного потока сквозь холодный фильтр вода начинает испаряться, в результате чего воздушные массы увлажняются и одновременно охлаждаются.

По сравнению с компрессорными кондиционерами испарительные аппараты отличаются малой энергоемкостью, однако не способны нагревать воздух. А простота их конструкции позволяет легко изготовить подобное устройство своими руками, используя при этом подручные материалы.

Немного теории

На данный момент классификация кондиционеров по способу охлаждения содержит всего две большие категории:

компрессорные системы кондиционирования;
испарительные устройства.

Компрессорные кондиционеры работают по принципу принудительной циркуляции по закрытому герметичному контуру специального хладагента, который, попадая в нужное место, охлаждает его. Но поскольку законы физики гласят, что если в одном месте вещество (в данном случае – газ) нагревается, то в другом оно должно охлаждаться, чтобы иметь возможность работать непрерывно. Поэтому конструкция компрессорных систем кондиционирования достаточно сложна, и собственно компрессор – далеко не единственная и не самая главная их компонента.

Собрать компрессорный аккумулятор – задача сложная не только в техническом плане. Здесь нужно позаботиться и о безопасности, поскольку хладагент будет циркулировать в системе под давлением, что само по себе опасно. Так что в распоряжении домашних умельцев остаётся только второй вариант – испарительные устройства. Они намного проще конструктивно, поэтому именно принцип охлаждения за счёт испарения воды положен в основу большинства самодельных систем кондиционирования.

Создание кондиционера своими руками

Можно заняться охлаждением помещения с применением самых простых методик. Эти способы известны издавна.

Влажная простыня. Окно открывают и занавешивают этим материалом.

Ёмкость с водой. Ее обматывают мокрым махровым полотенцем, а конец материала опускают в воду. Обычный сквозняк запросто заменит вентилятор.

Мини-кондиционеры. Они работают по тому же принципу, что и вышеуказанные системы. Изготовить их довольно легко. И хотя они не могут стать конкурентами кондиционеров заводского изготовления именно по показателям мощности, зато эти самодельные устройства не создают лишних проблем, обходятся дешево.

Метки: жара

Комментарии 36

Это так для юмористов коментаторов. www.drive2.ru/b/1248541/

еще можно лобаш снять тоже свежее в машине будет на 8ках снимается за две минуты и одевается за 10 быстрее чем со льдом история

В нормальную погоду в салон с температурой 22С поступает более киловата тепловой (солнце + нагрев от танмиссии и выпуска) энергии, которую надо как-то отводить, чтобы удержать температуру в салоне. Того, что способен наморозить обычный холодильник за сутки, вам хватит на полчаса, при условии что теплообмен будет организован максимально грамотно.

если ехать 20 минут то ето не к чему а вот допустим на дачу по пробкам как раз 1.5 часа то это может быть спасением)

баклашки пивные 2.5 литра шт 3 ))))

проще тупо пива ледяного купить и выпить:)

меня вот вопрос интересует вот я выхожу к примеру в 16 часов из дома (работы не важно) машина простояла к примеру 3 часа под солнцем и мне с собой надо ведро льда тащить? или как это будет на практике?

я вот закупаюсь дабы поставить кондер от ино на свой таз думаю более правильный путь хотя каждому свое

Конечно)) каждый раз по ведру льда =) надо не забыть поставить в морозильник ведро каждый раз когда заходишь в помещение больше чем на полтора часа =)

т.е. ты принес ведро ушел машина стоит под солнцем лед плавиться и ты токой приходишь нужно: 1. вылить старую воду (недавнешний лед) 2. насыпать новый лед 3. проветрить тачку по максимуму 4 готов к поездке как то совсем экстремально.

может конечно я писимист и лентяй но я привык пользоваться электрическими стеклоподьемниками, подогревами, подзаводками и т.д. и мне идея кажется НЕМНОГО неудобной

Я полностью согласен =) Мне кажется это бредовая затея и может пригодиться только для охлаждения пива в гараже =)

а это мысль))) хотя в гараже в погребе и так прохладно)

я дико извиняюсь но…ребяты — купите нормальный афто!

кпд очень низкий…лед быстрее потает, чем охладит салон…

уже делал себе или просто разговор?

это очевидно любому кто физику в школе не прогуливал

Варианты использования

Невозможно использовать для охлаждения комнаты холодильник, который в ней стоит. Даже в идеальном случае количество теплоты, которое «отнял» испаритель, будет равно теплу, выделяемому конденсатором.

Но нужна еще работа по перемещению хладагента и созданию разницы давлений в испарителе и конденсаторе. Для этого используется мотор-компрессор, а у него есть потери энергии в виде трения поршневой группы и тепловых потерь в обмотках электродвигателя. То есть, компрессор при работе греется. Плюс тепло, выделяемое пусковым реле. Поэтому работающий холодильник излучает больше тепла, чем вырабатывает холода.

Вариант 1 – сплит-система

Чтобы использовать бытовой холодильник на охлаждение комнаты, конденсатор надо вынести за ее пределы. Это сделать можно. Но если повторить компоновку системы с разделенными блоками, то придется разобрать холодильник на составные части, а уже на их основе собрать кондиционер. Как это сделал домашний умелец на видео ниже.

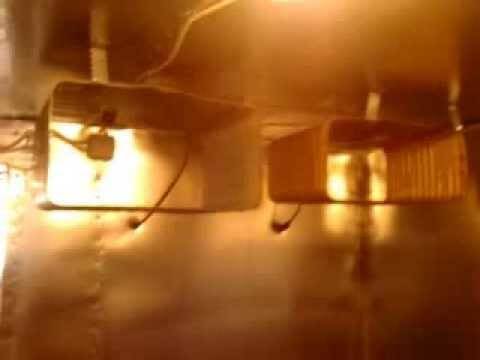

Кондиционер из старого холодильника (air conditioner from a domestic refrigerator)

Watch this video on YouTube
Watch this video on YouTube

И хотя в этом примере целью было обустройство большой холодильной комнаты-камеры, способ изготовления самодельной сплит-системы аналогичен.

Недостаток варианта для выполнения своими руками – сложность и большой объем работы.

Вариант 2 – моноблок

У кондиционеров есть два вида моноблочного исполнения – мобильные и оконные кондиционеры. Оба вида не подходят для переделки старого холодильника.

У мобильного кондиционера конденсатор находится в изолированном корпусе, а тепло от него выводят на улицу с помощью гибкой трубы. Повторять подобную конструкцию на основе холодильника нецелесообразно – сложно, и такой моноблок займет много места в комнате.

Вставить в оконный проем можно только маленький холодильник с объемом до 100 литров. Но его номинальная мощность менее 100 Вт, а этого недостаточно, чтобы охлаждать комнату средних размеров.

Остается один вариант – полностью разместить холодильник за пределами помещения, а холодный воздух из камеры подавать в комнату по воздуховоду с помощью вентилятора. Получится своего рода канальный кондиционер в моноблочном исполнении.

Как функционирует обычный кондиционер?

Чтобы выявить сильные и слабые стороны самодельных охладителей, для начала не помешает разобраться в устройстве традиционных сплит-систем и понять, как они работают. Такая климатическая установка состоит из нескольких деталей и агрегатов:

наружный и внутренний радиатор, называемый теплообменником;
радиаторы соединены между собой медными трубками, где циркулирует газообразное вещество — фреон (техническое название — хладагент);
на одной магистрали установлен компрессор, создающий избыточное давление и заставляющий фреон двигаться по трубкам и конденсироваться;
во вторую магистраль врезан специальный расширительный клапан.

Устройство сплит-системы

Хладагент постоянно движется по замкнутому контуру, испаряясь в одном теплообменнике и конденсируясь в другом. Алгоритм переноса тепла выглядит так:

Во внутренний радиатор (он же — внутренний модуль сплит-системы) фреон попадает в жидком виде. Поток комнатного воздуха, нагнетаемого вентилятором, проходит сквозь рёбра теплообменника, отчего хладагент нагревается и испаряется. В этот момент происходит интенсивный отбор теплоты из воздушной среды помещения.
Дальше газообразный фреон попадает в компрессор, повышающий его давление. Цель — сжать вещество до такой степени, чтобы оно сконденсировалось в уличном радиаторе, где температура ещё выше, чем в комнате.
Попадая во внешний теплообменник, обдуваемый своим вентилятором, хладагент переходит в жидкое состояние и движется по трубке обратно в помещение. В момент перехода он отдаёт уличному воздуху забранное из комнаты тепло.
На обратном пути жидкий фреон проходит сквозь расширительный клапан, понижающий давление, чтобы он мог испариться во внутреннем радиаторе. После чего цикл повторяется.

Схема работы кондиционера

Как видите, устройство заводского кондиционера и принцип действия довольно сложный. Реализовать его в домашних условиях может технически грамотный специалист в данной области, но не рядовой пользователь. Да и на запчасти придётся потратиться. Самодельные конструкции охлаждающих устройств гораздо проще и дешевле в изготовлении.

Лед и кулер

Для изготовления домашней сплит-системы будут нужны следующие предметы и инструменты:

Резервуар из пластика, в качестве альтернативы можно использовать жестяную емкость;
Саморезы;
Дрель;
Неиспользуемые CD-диск, который сможет поместиться в жестяную банку;
Кулер (небольшой вентилятор);
USB-провод;
Лед.

Если все готово, можно приступать к монтажу охлаждающей конструкции:

В подготовленной емкости просверлить отверстия, они должны находиться в нижней ее части по всему периметру (на одном уровне). Дырочки нужны для всасывания воздуха;
CD-диск просверлить дрелью по той же схеме;
К крышке для банки присверлить при помощи саморезов кулер;
Диск выложить в банку;
Сверху на него поместить крупные кусочки льда;
Накрыть крышкой с закрепленным на ней кулером. Он должен держаться крепко, иначе охладить помещение полноценно не получится;
Один конец usb-провода подсоединить к кулеру, второй — к соответствующему разъему на системном блоке. Можно также присоединить провод к ноутбуку.

Достоинства и недостатки самодельных кондиционеров

К несомненным плюсам кондиционеров, собранных самостоятельно, относят:

реальную работоспособность, ведь подобные установки действительно охлаждают воздух в помещении;
возможность сборки из подручных материалов, на которые не нужно было тратить финансы.

Лёд в ведре отдаёт холод, который распространяется по комнате под действием вентилятора

Но у самодельных охладителей воздуха обнаруживает и ряд существенных недостатков:

время работы ограничено количеством льда, которое приходится постоянно восполнять;
неспособность установки охлаждать воздух сразу во всех комнатах, поскольку пока одна комната обдувается холодными потоками, в другой работает холодильник, замораживающий лёд и из-за этого нагревающий воздух;
значительный расход электроэнергии, что обусловливается необходимость пополнять запасы ледяной крошки;
сильное увлажнение воздуха в комнате, к чему приводит его прохождение сквозь холодную воду или лёд.

Воздух в помещении не станет влажным, а не значит, не нанесёт человеку такой же вред, как и жара, если вместо льда загружать кондиционер аккумуляторами холода. Всё-таки они не преобразуются в воду.

Все рассмотренные самодельные охладители воздуха функционируют без проблем. Они – настоящее спасение от жары, когда положение безвыходное. Правда, использование кондиционера, созданного своими руками, доставляет немало хлопот.

Самодельный кондиционер – это миф или реальность? Насколько хорош подобный прибор? Как сделать свой кондиционер? В этой статье мы ответим на вышеперечисленные вопросы, рассмотрев несколько конструкций самодельных климатических установок, работающих с той же эффективностью, что и промышленные кондиционеры.

Кондиционер сделанный своими руками

Пластиковые емкости + вода

Использовать вентилятор для охлаждения воздуха в помещении можно совместно в пластиковыми емкостями.

Такой самодельный кондиционер сооружают из следующих подручных материалов:

Емкости из пластика разной формы;
Напольный вентилятор;
Холодная вода.

Воду потребуется залить в закрывающиеся пластиковые сосуды. Предварительно рекомендовано отправлять их морозилку на ночь. Здесь можно воспользоваться одной хитростью — для предотвращения быстрого таяния льда нужно добавить в воду несколько ложек соли.

Как сделать самодельный кондиционер из подручных средств:

Установить вентилятор рядом со столом или тумбой;
Перед ним выставить наполненные ледяной водой пластиковые сосуды. Расстояние между ними должно быть не более 3-4 см;
Включить вентилятор в сеть питания.

Нормализация климата в помещении происходит за счет того, что тающий лед забирает тепло из воздуха, делает его прохладным, а вентилятор распространяет воздух по всему помещению. Чтобы показатели температуры не повышались, нужно менять сосуды с водой каждые 3-4 часа.

Если у пользователей не получается выставить пластиковые емкости на столе, их можно повесить с задней стороны вентилятора. Такая домашняя климатическая система изготавливается быстро, не занимает много места в комнате, функционирует без лишнего шума. Недостаток конструкции заключается в необходимости регулярно менять сосуды с водой.

Охладитель воздуха из пятилитровой бутылки

Этот кондиционер из пластикового сосуда имеет более сложную конструкцию. Для его сооружения потребуется немного больше времени.

В процессе пользователю понадобятся следующие материалы:

Две пятилитровые бутылки из пластика;
Острый нож или ножницы;
Электровентилятор (можно взять из старого компьютера);
Блок питания с напряжением не более 5 В;
3-4 пластиковых бутылки.

Как соорудить домашнюю сплит-систему:

Изначально потребуется отрезать на двух пластиковых бутылках горловину. При этом на одной бутылке отступ для обрезания от верха должен быть меньше, чем на другой. По итогу должна получиться пластиковая крышечка, надетая на вторую обрезанную бутылку;
Вторую горловину необходимо использовать для изготовления раструба, его потребуется вставить в верхнюю часть пластиковой крышки, которая надета на обрезанную бутылку;
На боковой части бутылки необходимо вырезать круглое отверстие, на которое будет крепиться вентилятор;
Установить вентилятор от компьютера в полученную дырку так, чтобы во время его работы поток воздуха направлялся вовнутрь пластикового сосуда;
Убрать верхнюю крышечку с обрезанного сосуда, наполнить его 2-3 бутылками с водой. Для большего охлаждающего эффекта их нужно предварительно выдержать в морозилке в течение 3-4 часов;
Накрыть кондиционер пластиковой крышечкой.

Для охлаждения помещения нужно включить вентилятор в сеть. Уже через несколько минут хозяева могут заметить, что сооруженный прибор выдает потоки холодного воздуха. Воду потребуется периодически менять.

Пользователи должны учитывать то, что при повторной заморозке жидкости и в одних и тех же бутылках их стенки могут растягиваться и становиться слабыми. Поэтому через каждые 2-3 раза потребуется заменять не только воду, но и сами сосуды, в которых она находится.

Упрощённые конструкции для дома

Одна из таких конструкций — водный теплообменник, совмещённый с обычным напольным вентилятором. Чтобы изготовить такой примитивный охладитель, необходимо взять медную трубку и свернуть её в спираль, прикрепив к защитной решётке вентилятора. Для монтажа можно использовать пластиковые хомутики, применяемые для крепления проводки в автомобилях. Концы трубки присоединяются к водопроводу, а вентилятор включается в сеть.

Трубка из меди крепится прямо к решётке вентилятора

Кондиционер из бутылок ставится в оконный проём

Оригинальная конструкция придумана в одной из стран Африки, где традиционно стоит жара и вдобавок отсутствует подача электроэнергии. Устройство работает на основании закона физики, гласящего, что температура газа, проходящего сквозь внезапное сужение и расширение, падает на несколько градусов (до 5 °С). В качестве такого сужения выступает горловина той же пластиковой бутылки, а чтобы получить больше охлаждённого воздуха, нужно использовать десяток этих горловин.

Для изготовления нужно просверлить фанеру и обрезать бутылки

Энергонезависимый кондиционер делается так:

Вырежьте кусок фанеры либо ДВП размером с открываемый оконный проём. Проверьте, сколько бутылок на него можно поставить вплотную друг к другу.
Отрежьте на всех бутылках горловины и скрутите пробки. Потом разместите их на листе фанеры и карандашом отметьте центры отверстий.
Проделайте отверстия коронным сверлом, чей диаметр совпадает с горловиной. Вставьте в них отрезанные бутылки.
Прикрепите фанеру снаружи оконного проёма, чтобы бутылки торчали на улицу.

Сборка проста — бутылки вставляются в отверстия

Устройство подойдёт для дачного домика, где другие варианты применить невозможно из-за отсутствия нужного количества воды или перебоев с электричеством.

Как пошагово реализовать процесс переделки холодильника в кондиционер?

Прежде чем начать работу, нужно к ней подготовиться и запастись инструментами. Они есть практически в каждом доме, где мужчина привык работать руками. Если в наличии чего-либо нет, то все можно легко приобрести в строительном магазине.

Понадобятся:

Вентиляторы. Необходимы для создания воздушных потоков. Количество – 2 штуки.
Монтажная пена. Альтернативой может послужить утеплитель для изоляции.
Канализационная труба. Оптимальный вариант – гофрированная. Она намного легче труб из других материалов.
Электролобзик бытовой. Резка по металлу получается легкой и комфортной.
Отработавший холодильник/морозильная камера. Обязательное условие – рабочее состояние.

Процесс переделки не составит труда даже для новичка, а пошаговая инструкция вовсе не оставит ни единого вопроса.

Во-первых, необходимо вырезать в дверце холодильника/морозильной камеры круглый проем диаметром примерно 10 см

Внизу важно ликвидировать резиновый уплотнитель, так как он впоследствии будет мешать свободному доступу воздуха.

Во-вторых, в получившееся отверстие вставляется гофрированная канализационная труба. Для герметизации обязательно следует запенить ее монтажной пеной или обмотать утеплителем

Затем устанавливается вентилятор.

В-третьих, осуществляется установка второго вентилятора для обдувания компрессора.

Наконец, труба вводится во внутрь здания.

Охлаждение с помощью элементов Пельтье

Применение этих деталей для сборки самодельного кондиционера – вопрос спорный. Все дело в энергопотреблении элементов Пельтье (иначе – термоэлектрические преобразователи), несопоставимого с количеством вырабатываемого холода. Внешне они выглядят как пластины с 2 проводами, при подключении электричества одна поверхность элемента выделяет тепло, а вторая — холод.

Как поступают домашние умельцы и автолюбители – энтузиасты, стремящиеся к комфорту:

Покупают от 4 до 8 элементов Пельтье и монтируют их «горячей» стороной на ребристый радиатор из алюминия.
Устанавливают этот радиатор таким образом, чтобы он охлаждался уличным воздухом.
К «холодной» стороне преобразователей крепят кулер от компьютера, чтобы он подавал комнатный воздух на пластину.

Схема охлаждения воздуха преобразователем Пельтье

Элементы Пельтье реально охлаждают воздушный поток, но при этом просто пожирают электричество. Ведь половина энергии расходуется впустую, поскольку преобразуется в тепло и рассеивается в атмосфере. То есть, на каждый затраченный Вт электроэнергии вы получите не больше 0.5 Вт холода, в то время как у сплит-системы это соотношение совсем другое – 1 : 3. Как это работает на практике, вы можете увидеть в очередном видео:

Особенности подключения и работы

У бытового холодильника есть терморегулятор, который «следит» за тем, чтобы температура в холодильной камере была в диапазоне 0…+8°C, а в морозильной камере – -15…-24°C.

При работе в качестве кондиционера, с постоянным поступлением теплого воздуха, такие показатели для обеих камер недостижимы. И штатный терморегулятор становится лишним – он будет постоянно держать компрессор во включенном состоянии. Даже при температуре воздуха в комнате на комфортном уровне – +22…+25°C.

Если делать все правильно, то терморегулятор необходимо из цепи управления убрать. Вместо него, в цепь питания лучше включить комнатный терморегулятор со встроенным датчиком температуры, у которого есть вариант подключения для режима «Охлаждение». Как экономичный способ управления работой, можно просто установить реле времени или включать/отключать холодильник вручную.

Если самодельный кондиционер используют на даче или в сельской местности, где качество сети плохое, то надо защитить компрессор от кратковременных отключений сети. При «коротком» отключении напряжения компрессор холодильника вновь сразу запуститься не сможет – ему необходима задержка по времени (около 5 мин). У новых холодильников такая задержка предусмотрена в блоке автоматики, а у старых моделей ее нет. И пока давление в системе не выровняется, компрессор не сможет через капилляр «продавить» хладагент. Чтобы обеспечить безопасное повторное включение с задержкой, в цепь питания надо включить реле напряжения и таймер.
