Сборка самодельной ленточной пилорамы из фанеры

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

1. Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
2. Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
3. Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
4. Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
5. Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
6. Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
7. Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
8. Цепь желательно покупать твердосплавную. Этим на сегодня занимается . Обычные цепи выходят из строя достаточно быстро;
9. Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
10. Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
11. Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
12. Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
13. Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
14. В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
15. При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
16. Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

• Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
• В любой момент ее можно разобрать, чтобы продолжить пилить деревья
• Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Какие материалы нужны для создания пилорамы?

Следует отметить, что материалы подбираются в зависимости от того, сделаны чертежи или нет, потому что именно правильный чертеж является основой качественного изделия, благодаря которому делается расчет материалов:

• Шкивы можно взять новые или старые в хорошем состоянии;
• Трубы различные по диаметру;
• Рельсы – можно сделать самому из уголков. Располагать уголки лучше ребром вверх, это нужно для того, чтобы продлить «жизнь» колесикам;
• Профильные трубы для создания шпал;
• Швеллер.

Помимо материалов потребуются следующие инструменты:

• сварочный аппарат;
• фрезерный станок;
• болгарка;
• дрель, удобнее использовать электрическую;
• молоток;
• пассатижи;
• наборы отверток и гаечных ключей;
• струбцина;
• болты, гайки и прочий крепежный элемент;
• линейки, рулетка, угольники и пр.;
• ножовка.

Самодельная ленточная пила

Хочу поделиться одной самоделкой, которую я закончил делать еще в далёком 2017))и с тех пор не было дня, чтоб я не радовался результатом. Каждый дальнейший проект не обходился без его помощи. Получился отличный и совершенно незаменимый инструмент для мастерской.

И так, начнем)) идея родилась резко и так же резко началась его постройка. Сразу скажу, что строил я его порядка 2месяцев, учитывая, что у меня есть и основная работа. Первое, нужно было придумать из чего сделать рабочие колеса и их размеры

Материал нашелся у знакомого мебельщика. Обрезки толстого мдф. Были примерно вырезаны в круги диаметром 400мм(это оптимальный диаметр, меньше лучше не делать) и уже точная шлифовка на шлифстанке. Сразу были расчитанны и сделанны две пары шкивоф на нижнем колесе и от двигателя. Для работы по металлу и по дереву. И заказанны корпуса подшипников. Скажу, что колеса были самым сложным этапом

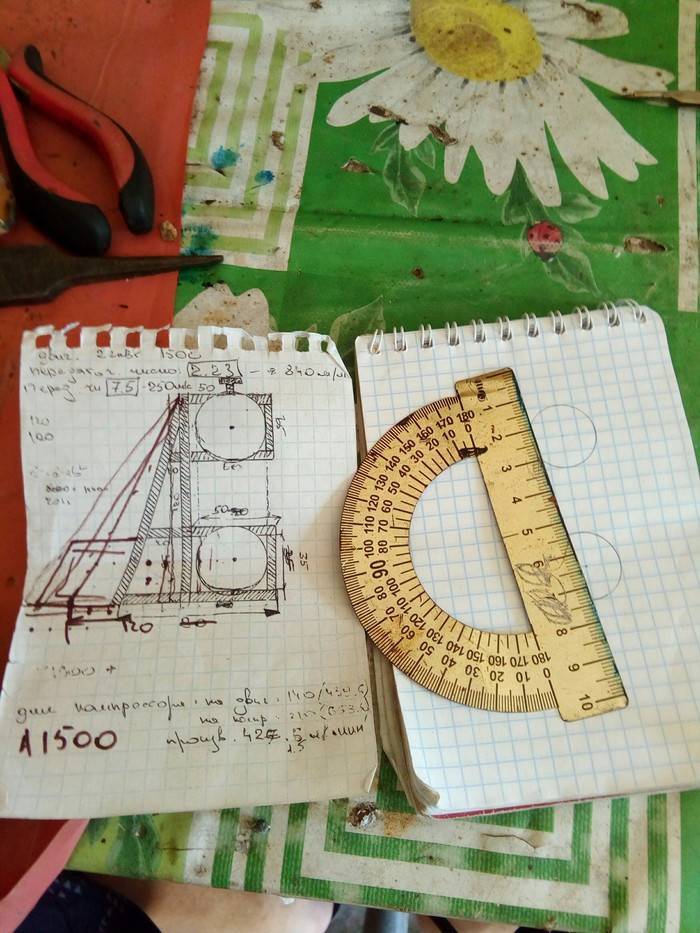

Вот так выглядели примерные расчеты и чертеж))

Далее сварка рамы. Т.к я не имею ровного сварочного стола, то пришлось попотеть, чтоб рама была четко соосна, т.к это очень будет влиять в дальнейшем на стабильность полотна.

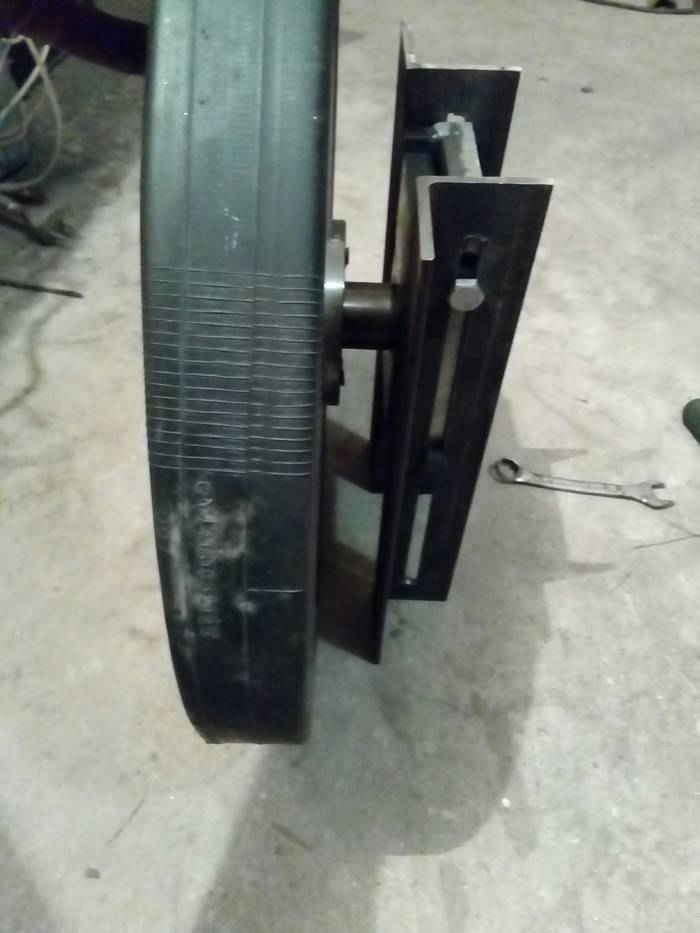

Изготовление механизма натяжения и регулировки положения полотна, путем изменения угла наклона верхнего колеса

Примерка двигателя и пробный пуск на ленте от рулетки))

Убедившись, что все четко. Приступил к защитным коробам

Подготовил стол из 10мм фанеры, склеяной вдвое. Проблемы были с установкой его четко перпендикулярно относительно полонта

Это очень важно

Дальше сборка и покраска

Дождался полотна и пошла жара

Пелил все, что плохо лежит)) До сих пор интересно взять бревно и с легкостью распилить его вдоль) Позже поставил его на ноги и работать стало веселее

На этих фото идет работа над проектом газ67

А сейчас первая работа на станке(трон для маленькой принцессы ну и счастливый обладатель новой игрушки

Изготовление пилы своими руками

Учитывая все нюансы, размер и шаг зубьев на режущем элементе, можно приступать к самостоятельной сборке ленточной пилы в домашних условиях. На этом можно сэкономить значительную часть денег, но всё равно потребуется приобрести некоторые детали и материалы для сборки рабочего стола или устройства, приводящего механизм в движение.

Сборка ленточной пилы по дереву своими руками по чертежам включает следующие элементы:

• ленточный шкив;
• режущий элемент для ленточного станка;
• клиновый ремень типа А710;
• штангу несущую;
• направляющие;
• шкивы;
• электродвигатель с выбором мощности в зависимости от объёмов выполняемой работы;
• ремённый привод;
• кронштейн;
• две гайки типа М12 (2 шт.);
• ремень клиновый;
• направляющую;
• демпфер;
• штангу несущую;
• опору верхнюю;
• ползун;
• регулировочный винт;
• привод для верхней ленты.

Некоторые детали легко заменить подручными материалами, которые есть практически у любого человека в гараже. Другие элементы станка требуют покупки производственных моделей. Например, электродвигатель невозможно собрать своими руками, а оборудование со стиральной машинки или аналогичной техники не подойдёт из-за недостаточной мощности.

Устройство и сборка станка

Нет ничего сложного в том, чтобы собрать самодельную ленточную пилу своими руками. Здесь нужно изучить все нюансы и подготовить необходимый материал. Основная часть столярного станка — это рабочий стол, на котором осуществляется обработка дерева, металла, камня или синтетики. Конструкция предусматривает круговое движение режущего элемента, который оказывает воздействие на заготовку и закрепляется двумя шкивами.

Изготовление пилы своими руками

Учитывая все нюансы, размер и шаг зубьев на режущем элементе, можно приступать к самостоятельной сборке ленточной пилы в домашних условиях. На этом можно сэкономить значительную часть денег, но всё равно потребуется приобрести некоторые детали и материалы для сборки рабочего стола или устройства, приводящего механизм в движение.

Сборка ленточной пилы по дереву своими руками по чертежам включает следующие элементы:

• ленточный шкив;

• режущий элемент для ленточного станка;
• клиновый ремень типа А710;
• штангу несущую;
• направляющие;
• шкивы;
• электродвигатель с выбором мощности в зависимости от объёмов выполняемой работы;
• ремённый привод;
• кронштейн;
• две гайки типа М12 (2 шт.);
• ремень клиновый;
• направляющую;
• демпфер;
• штангу несущую;
• опору верхнюю;
• ползун;
• регулировочный винт;
• привод для верхней ленты.

Некоторые детали легко заменить подручными материалами, которые есть практически у любого человека в гараже. Другие элементы станка требуют покупки производственных моделей. Например, электродвигатель невозможно собрать своими руками, а оборудование со стиральной машинки или аналогичной техники не подойдёт из-за недостаточной мощности.

Устройство и сборка станка

Сразу стоит отметить, что чертежи самодельной ленточной пилы по дереву подойдут только в том случае, если есть помещение соответствующих габаритов. Столешница и станина с установленным агрегатом имеет внушительные размеры, которые просто не влезут в маленькое помещение. Такое оборудование используют для роспуска больших брёвен, но для обработки мелких заготовок подойдёт и мини-станок.

Станина и блок шкива

Рама станины является несущей частью, которая удерживает на себе большой вес всей конструкции. Нагрузка из-за вибрации в процессе работы усиливается в несколько раз, именно поэтому станина должна быть изготовлена из металлических профилей, которые необходимо сварить. Для станков среднего и малого размера за неимением металлических профилей подойдёт деревянный материал, но это должна быть цельная доска шириной 20 мм, а не ДСП или листы фанеры.

Доски соединяются таким образом, чтобы слои соединялись на пересечении волокон. Для дополнительного усиления рамы, собранной из брусков, используют саморезы, специальный клей, крепления и любые другие методы соединения. В итоге вся конструкция должна соответствовать функциям демпфера, который гасит рывки и вибрацию, получаемую во время работы режущего элемента. Для этого станина должна быть жёсткой и упругой.

Ещё одна важная деталь — это блок верхнего шкива, который держит в натяжении полотна. Колёсный вал монтируется во вставку, расположенную на внутренней части рамки. Ось регулируется с помощью двух резьбовых шпилек, которые монтируются в древесный материал с помощью гаек.

Верхняя (торцевая) часть станины обеспечена специальным винтовым механизмом, который отвечает за вертикальное перемещение по направляющей. Всю конструкцию усиливают путём установки добавочных шайб, которые привариваются к поверхности. С тыльной стороны предусматривают фланец, на котором фиксируется вал для выточки.

Особенности столешницы и шкива

Если неправильно закрепить подшипник, тогда появляется проблема с колесом, которое постоянно ударяется о плоскость в процессе работы. От этого режущий элемент начинает скользить и уходить в сторону, что в итоге приводит к порче обрабатываемого материала. Чтобы избежать таких ситуаций, подшипник устанавливается за перпендикулярностью вала.

Собранная ленточная пила своими руками по металлу, дереву или камню требует установки столешницы на тумбовое основание. Внутри её помещается мотор и пусковой механизм. Они отвечают за движение полотна, скорость и время его работы. Для изготовления такого стола часто используют фанеру, которую дополнительно обшивают текстолитом.

Нагрузка на столешницу минимальная, поэтому такого материала вполне достаточно для работы. Чтобы упростить работу, её оснащают самыми разными функциями. Например, столешницу оснащают поворотным механизмом для удобства распила заготовки под заданным углом. Параллельный упор или установка роликовой системы добавит столу горизонтальные движения, которые значительно ускоряют обработку.

Параметры ленточных пил

В зависимости от типа изготовления, ленточная пила может служить для обработки следующих материалов:

• дерево;
• синтетика;
• металл.

Металл обладает высокой прочностью, а потому необходимо использовать усиленную сталь для резки. При использовании стандартных пилок, зубья будут деформироваться очень быстро. Поэтому нужно заранее подготовиться к работе, учитывая тип материала.

Размер и шаг зубьев полотна

Для выбора резца, необходимо отталкиваться от размеров созданного станка. А также есть полезные рекомендации, которых стоит придерживаться:

• Для продольного пропила используют широкие полотна, в результате выходит качественный и ровный срез.
• Если предстоит обрабатывать тонкую заготовку, нужно использовать очень узкое лезвие.
• При необходимости контурной и фигурной резки, подбирают режущие элементы в диапазоне ширины от 14 до 88 мм. Предпочтительный размер — 35-40 мм.

На финальный результат обработки будет влиять и шаг зубьев:

• Крупная постановка подходит для обработки тонких листовых материалов.
• Чем «гуще» постановка зубьев, тем больше должно быть полотно.
• Средний вариант можно использовать при обработке синтетических материалов, чтобы не забивать резец отходами.

Но и этого недостаточно для правильного подбора лезвия

Важно обращать внимание на заточку и расположение зубчиков

Расположение зубьев и заточка

Шаг зубьев влияет на финальную обработку. Выбор необходимо совершать в зависимости от твердости древесины:

• WM-полотна подходят для твёрдых и мягких пород древесины.
• АV — для работы с твердой древесиной, или мерзлым деревом.
• NV — для фигурного распила.
• NU — для мягких пород.

Также необходимо обращать внимание на заточку зубьев. Режущая кромка должна быть очень острой и ровной

Схема зубьев

Параметры ленточных пил

Такое оборудование приносит массу положительных моментов, если требуется обработка дерева. В домашних условиях она необходима при ведении малого бизнеса по производству мебели.

Некоторые типы пил позволяют дополнительно работать со следующими материалами:

• металл;
• синтетика;
• камень.

Высокая плотность этих материалов требует использования аппаратуры, которая включает детали и расходные части из усиленной стали. Если использовать стандартную сталь, то при обработке металла или камня диск и зубья за короткий период деформируются, поэтому требуется подготовка к работе заранее.

Учитывают не только вид обрабатываемого материала, но и производственные масштабы. От этого зависит выносливость и мощность покупаемого оборудования. Для разового использования можно купить дешёвую ленточную пилу или сделать её из подручных средств и инструментов, но для интенсивной работы требуется серьёзный и дорогой агрегат.

Размер и шаг зубьев полотна

При выборе пилы необходимо обратить внимание на размер самого станка. Требования описаны в инструкции при покупке агрегата, но существуют некоторые нюансы, которые там не указаны

Следует учитывать следующие дополнительные рекомендации при выборе пилы:

1. Для продольного пиления выбирают широкие пилы, которые отличаются ровным и качественным пилением.
2. В тех случаях, когда обрабатывается тонкая заготовка, используют инструмент с небольшой толщиной лезвия. Это важный параметр, ведь толстая пила при работе с тонким материалом повреждает его.
3. Фигурная и контурная резка требует индивидуального подбора режущего элемента, но если нет возможности приобрести несколько вариантов пилы, тогда лучше выбирать средней вариант. С учётом выпускаемой ширины от 14 до 88 мм рекомендуется приобретать пилы со средним размером 35−40 мм.

При выборе следует учитывать следующие особенности работы:

1. Крупный шаг зубьев используют исключительно при работе с тонким листовым материалом.
2. Густая постановка зубьев на лезвии применяется при обработке больших полотен.
3. Усреднённый вариант с переменной постановкой зубьев используется при работе с синтетическими материалами. Чтобы пила не забивалась отходами, увеличивается скорость резания.

Какие материалы нужны для изготовления

Фактически все можно найти среди подручных средств, но ряд закупок все же предстоит сделать, а вторую половину — подготовить, предварительно обработать. Вам понадобится:

• Деревянные щиты для основы и столешницы, шкивов. Вы можете сами выбрать, какие плоскости будете использовать – более или менее тонкие, это зависит от того, какую массу имеют заготовки. При этом ДСП, МДФ необходимо склеивать для большей прочности. Делать это нужно не вдоль волокон, а поперек них, чтобы не началось расслоение. Дополнительно можно скрепить их скрепами.
• Режущее полотно, лучше его приобрести, но можно и создать (вырезать) из листовой стали. Но при этом нужно учитывать, что необходимо добиться высокой точности и обработки края.
• Швеллер и стальной прут. С их помощью будет производиться натяжение вращающихся осей, они крепятся в основании.
• Резиновые велосипедные камеры (или иная прочная резина), он накладывается на торцевую часть шкивов для закрепления ленты.
• Ремень для вращения круглых дисков.
• Клей по дереву.
• Крепежи разной масти.
• Двигатель в зависимости от того, какая мощность необходима, и провода.

Особенности сборки ленточной пилорамы

Алгоритм действий довольно простой. Сложность – в изготовлении (с подгонкой по размерам) составных частей.

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.

Тележка

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться. Соответственно, тележка должна иметь колесики, обеспечивающие ее подвижность.

Рама для пилы

Сложность – в обеспечении возможности изменения положения режущего инструмента. Если не будет механизма регулирования, то вся продукция получится калиброванной (одного типоразмера, хотя тот же брус используется следующих размеров). Существует несколько инженерных решений, поэтому с данным вопросом придется разбираться отдельно. Приводить что-то конкретное бессмысленно, не зная, о какой модификации пилорамы идет речь.

Общий порядок изготовления и особенности работы в статье отмечены. Автор рекомендует сначала определиться, для каких именно целей предполагается собирать ленточную пилораму. И только потом искать оптимальный вариант. Можно просто скопировать имеющиеся в доступе чертежи, и своими руками собрать установку иных размеров, соблюдая масштабирование. Или взять конкретную схему за основу, доработав (видоизменив) ее под собственные запросы.

Удачи в конструировании ленточной пилорамы!

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Монтаж направляющих полотна

Чтобы ленточная пила по дереву делала ровный распил и полотно не «продавливалось» распиливаемым деревом, вдоль тупого конца пилы на узком брусе монтируют направляющие.

Самый простой вариант – прикрутить к брусу три роликовых подшипника. На один опирается плоская сторона полотна, два других плотно держат ленту по бокам.

Обязательно нужно идеально выровнять направляющие в точке крепления на опоре, иначе даже микроскопическое отклонение по вертикали может вылиться в 3 мм на противоположном конце. Лучше всего отмечать положение балки при максимально натянутом полотне и уже смонтированных направляющих. Это гарантирует точное их положение относительно пильной ленты.

Вместо двух подшипников по бокам можно сделать деревянные ограничители. Также не лишним будет монтаж дополнительных направляющих под столешницей, а не только сверху.

Следует учитывать, что направляющие должны находиться как можно ближе к заготовке, в идеале – на расстоянии 3-4 см от бревна. Поэтому, если планируется распиливание разных по толщине заготовок, имеет смысл сделать регулировку высоты направляющих.

Это интересно: Звукоизоляция потолка в квартире под натяжной потолок своими руками: разъясняем по пунктам

Как изготовить ленточнопильный механизм своими руками?

Чтобы произвести вертикальный ленточнопильный станок в домашних условиях достаточно иметь лишь базовые представления о том, как происходит процесс сборки.

• Прежде всего, делают все необходимые эскизы агрегата и всех его действующих узловых частей.
• После этого, согласно чертежам, делают сварку стана для рабочего стола. Как правило, габарита стола следующие: 400 на 700 мм.
• В качестве рамного покрытия устанавливают столешницу. Чаще всего ее производят из фанерного перекрытия с глубиной проникновения 20 мм.
• Посредством приварки поперечного профиля к уголку устанавливают несущую штангу.
• Верхний и нижний шкив становится основным настилом для обеспечения качественной рабочей поверхности на основе листовой резины.
• Посредством специальной смолы инсталлируют втулку из дюралевого сплава, внутри которого сначала вытачивают проем для подшипника.
• Внутри настольной поверхности помещают двигатель, который и является приводом для работы станка. На двигатель крепят ведущий шкив.
• Для снижения вибрации установки устанавливают демпфер, выполненный собственными руками из текстолитного материала.
• При перегреве станку обязательно нужно давать «пить» время от времени.
