Подготовка комплектующих
Сборка новых наушников для компа или смартфона состоит из нескольких этапов:
- подготовка необходимых деталей;
- проверка работоспособности кабеля, разъема и динамиков мультиметром;
- подключение провода к штекеру;
- присоединение кабеля к блоку с микрофоном со стороны входа и выхода;
- пайка динамиков к проводу.
Все необходимые детали можно отрезать со старых наушников или гарнитуры на iPhone, Samsung или смартфон иного бренда. Часть из них можно купить, но это невыгодно. К тому же теряется смысл изготовления самодельных наушников, так как приобретение новых деталей обойдется примерно в ту же цену, что и новый гаджет.
Что необходимо для работы
Чтобы собрать новые наушники, потребуется подготовить детали – штекер, кабель, динамики и микрофон. Кроме того, необходим ряд инструментов – мультиметр для проверки работоспособности деталей, паяльник для крепления проводов к динамикам и штекеру, канифоль, припой. Если такого устройства нет, или пользователь не имеет должного опыта работы с прибором, припаять детали друг к другу можно и без паяльника.
Совет! Для снятия изоляции лучше использовать острое лезвие для бритвы. Ножом или ножницами можно повредить сам кабель.
Подготовка штекера начинается с отрезания его от старых наушников. Если Jack работает, его можно срезать вместе с несколькими сантиметрами провода для облегчения дальнейшего монтажа. Неисправный штекер можно починить, но для этого деталь потребуется разобрать, удалить старый провод и прикрепить новый — это если проблема заключается в поврежденном кабеле. В противном случае рекомендуется воспользоваться другим штекером, а этот выбросить.
Важно! При выборе штекера нужно обратить внимание на количество контактов. Их должно быть 3 для стереофонических наушников или 4 для гарнитуры с микрофоном. При ошибке аксессуары не будут работать должным образом
При ошибке аксессуары не будут работать должным образом.
Кабель должен иметь от трех до пяти жил: 3-4 для наушников, 4-5 – для гарнитуры. Длина подбирается в зависимости от потребностей пользователя. Форма кабеля значения не имеет. Разобраться в проводах очень просто: желтый – это заземление, два других пойдут на динамики, еще один или два – на микрофон.
Рабочие динамики нужно отрезать от старых наушников, предварительно убедившись в их работоспособности. Чаще всего старые головные телефоны не функционируют, потому что порвался провод. Реже выходит из строя штекер, динамики же – деталь, менее всего подверженная поломкам.
Совет! Если не работает один динамик, использовать только второй не следует, потому что подобрать аналогичный по техническим характеристикам будет проблематично. Лучше взять пару одинаковых комплектующих. А если будущие наушники планируются большими, при выборе динамиков следует убедиться, что они поместятся в выбранном корпусе.
Чтобы не разбирать коробку на наушниках, в которой находится микрофон, кнопка включения и регулятор громкости, рекомендуется обрезать провод сверху и снизу от этого блока, отступив примерно пять сантиметров в обоих направлениях. К этим отрезкам и будут потом подключаться основные провода по цвету жил.
Устройство наушников
Чтобы самостоятельно собрать наушники или гарнитуру с микрофоном, нужно знать, из каких элементов состоят эти девайсы.
- Первая составляющая – это штекер (иначе – Jack). Он обычно имеет диаметр 3,5 мм. Штекер необходим для подключения наушников к смартфону или ПК на Windows 10, 8, 7 или XP. На поверхности этой детали находится несколько металлических контактов для получения сигнала от источника звука. Их может быть разное количество: 2 для монофонических устройств, 3 – для стереофонических, 4 – для гарнитуры с микрофоном.
Вторая деталь – это кабель. Он может иметь разную форму или дизайн: плоский, круглый, разных цветов, двойной или одинарный и т.д. Сверху кабель покрыт пластиковой оплеткой, а внутри находится несколько проводов: желтого цвета – заземление, два провода от левого и правого динамика, а также один или пара — микрофонных. Возможно и большее количество жил, например, на наушниках 1. Чтобы не возникало ошибок при соединении, обычно они окрашены в разный цвет.
Основная деталь наушников – это динамики. Они могут быть самыми разными – иметь широкий спектр звуковых волн, ориентирование на высокие или низкие частоты, простую или купольную форму. При этом для наушников обычно применяются самые простые динамики с небольшой мощностью и чувствительностью. В свободной продаже они практически не встречаются, а самостоятельно собрать без специального оборудования — невозможно. Поэтому для новых наушников достаточно обрезать динамики от старых нерабочих девайсов.
Три перечисленные детали – это все составляющие проводных наушников. А если пользователь желает сделать гарнитуру для разговоров, ему потребуется также установить микрофон, который обычно находится в небольшом пластмассовом модуле вместе с кнопкой его активации и регулятором, позволяющий сделать звук громче или тише.
На заметку! Беспроводные наушники (Bluetooth, Wi-Fi или радионаушники) имеют несколько другое устройство. В их комплект дополнительно входит беспроводной адаптер для приема сигнала от источника звука.
Наушники с микрофоном для компьютера.
В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.
После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт.
Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.
Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.
Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.
Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.
Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера.
Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.
В любом случае, всегда ориентируйтесь по цвету проводов.
В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.
Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.
Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.
Все. Провод хорошо облужен.
Если с первого раза не получилось, повторите процедуру еще раз.
И уже по сложившейся традиции посмотрите ролики о наушниках
Удачи!
Как обойтись без паяльника
Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:
- Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
- Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
- Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.
Посмотрите видео-инструкцию https://www.youtube.com/watch?v=uPcwfKYVp1s
Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.
Анастасия Кербель
Читайте далее:
Проверка наушников правый-левый
Sennheiser cx 300 ii
Чем отличается гарнитура от наушников
Лучшие наушники
Пошив матерчатых амбушюров
Можно сделать амбушюры для наушников своими руками из ткани. Для этого понадобится натуральная, не раздражающая кожу ткань, тонкая бечевка или лента, нитки, иголка, картон, простой карандаш, циркуль.
Сначала нужно сделать шаблон на картоне, измерив окружность наушника. Затем раскладывается ткань изнаночной стороной кверху и обрисовывается мелком шаблон по контуру для одного и второго элемента. Вокруг контура нужно циркулем обрисовать круг большего диаметра, чтобы расстояние между ними составляло 3-4 см плюс 1 см на подгиб ткани. Можно вырезать из тонкого поролона круг и вставить его на внутренний контур чехла. Края загибаются так, чтобы вовнутрь можно было вставить веревку для плотного затягивания амбушюра. Можно выполнить кант из ленты или кружева. Надевают на наушник готовое изделие следующим образом. Сначала приставляется поролоновый круг, на него сверху кладется большой круг с кантом. Наушник переворачивается, веревка затягивается туго и завязывается на узел. Края веревки можно спрятать внутрь ткани или обрезать.
Стандартные штекеры
Согласно Википедии существуют следующие типы джеков:
- TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
- TS// диаметром 3,5 мм (самый распространенный, применяется для современных , микрофонов, акустики, фотовспышек и т.д.)
- TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)
Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.
Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).
Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов
Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .
Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.
Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.
Как устроен трехконтактный джек
Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.
Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .
Непосредственный процесс пайки
Ремонт наушников сводится к восстановлению контакта в поврежденных жилах.
Для этого понадобятся:
- паяльник;
- припой;
- канифоль;
- канцелярский или строительный нож.
Для обеспечения полной уверенности в устранении проблемного участка от наушника отрезается кусок кабеля длиной приблизительно около 1-3 см.
Чтобы снять защитный изоляционный корпус, необходимо очистить пол дюйма (1.25 см) наружной оплетки, используя кусачки или строительный нож.
При помощи строительного ножа зачищается внешняя изоляция кабеля. Внутри находятся две жилы, промаркированные разными цветами. Наиболее часто красным цветом отмечается левый канал, зеленой краской – правый, общий канал маркируется либо синим цветом, либо желтым. Иногда общий канал представляет собой медный неизолированный провод.
На участке около 0,5 см от конца провода необходимо снять изоляцию.
В зависимости от материала снять ее можно несколькими способами:
- Полимерная изоляция аккуратно, чтобы не повредить проводящий материал, снимается при помощи ножа.
- Лак и краска снимаются при помощи выжигания паяльником или механическим способом с использованием ножа либо мелкой наждачной шкурки.
Зачищенные концы внутренних жил лудятся припоем. В сеть включается паяльник и выдерживается в течение времени, необходимого для его нагрева. Затем кончиком жала паяльника берется маленький кусочек припоя. Зачищенный конец провода устанавливается на канифоль. Жалом паяльника осуществляется равномерное распределение расплавленного припоя по всей зачищенной поверхности. Провода готовы к пайке.
Для этого необходимо дополнительно взять таблетку ацетилсалициловой кислоты (аспирина) или любого аспириносодержащего лекарства. Подойдут даже просроченные таблетки. Так что, перед тем как бежать на улицу, нужно заглянуть в домашнюю аптечку.

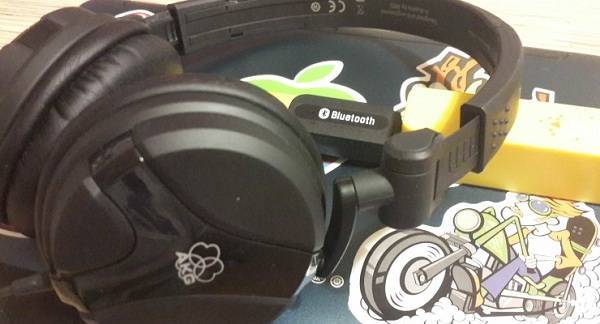

Что нужно, для изготовления беспроводных наушников
Если вы решили сделать самостоятельно беспроводную гарнитуру, следует приобрести все необходимые материалы и инструменты, список которых представлен ниже:
- классические наушники с проводами — можно использовать вашу старую модель;
- адаптер под систему Bluetooth;
устройство для зарядки системы.
Теперь о каждом элементе системы подробнее. С первым пунктом проблем быть не должно, можно взять гарнитуру, используемую сейчас, и которую вам не жалко переделать (при неправильном выполнении пунктов сборки есть риск испортить устройство).
Адаптер под блютуз можно поискать в магазинах или заказать через интернет. Обычно цена за штуку варьируется в пределах 100–300 рублей. Зарядное устройство или батарейку также можно без труда приобрести в магазине электроники. Для поддержания нужного заряда не потребуется мощных зарядных устройств, поскольку их ёмкость небольшая, и аккумулятор достаточно быстро заряжается.
Как правильно сделать наушники своими руками
Приступаем к пошаговым действиям:
Для начала необходимо приобрести выход, который будет подходить для компьютера или мобильного источника. Наиболее распространённым сегодня является miniJack. Его диаметр бывает 6.3 мм и 3.5 мм. Второй больше пользуется спросом и его применял каждый хоть раз в жизни.
Теперь необходимо убрать крышку со штекера, который приобретён. Через данное отверстие необходимо провести прочный и надёжный кабель, чтобы он мог обладать четырьмя жилами.
Провод закрепляется при помощи стойки на верхушке штекера. Она оснащается отверстием. Для данного отверстия необходимо припаивать несколько проводников. Остаётся два проводника. Их требуется паять к маленьким контактам.
Закрепите всю конструкцию при помощи изоленты. Проверьте омметром устройство на проблему короткого замыкания.
На оголовье необходимо прицепить металлическую линейку. После подключаем по два провода к каждому из излучателей и один из них соединяем со стойкой штекера, другой с каким-либо малым контактом.
Проверка деталей
Поломка в наушниках может произойти по разным причинам. Первое, что нужно сделать перед разборкой на запчасти — это убедиться в их неработоспособности. Нередки случаи, когда проблема скрывалась именно в основном устройстве, но владелец, не разобравшись в ситуации, выбрасывал вполне исправные наушники.
Если вы уверены, что причина именно в них, то перед тем, как собирать новые наушники, определитесь, какие детали можно пускать в дело. Типичные проблемы подобных устройств заключаются в неисправных контактах штекера, лопнувшем проводе или неисправностях излучателей звука. Как сделать наушники в таком случае? Собрать рабочие детали от трех разных пар.
Разборка и ремонт штекера
Понять, что сломался штекер, весьма просто – как правило, поломка заключается в том, что от контактов отошли провода, передающие сигнал к динамикам. В таком случае звук должен понемногу возвращаться (правда, с помехами) после разных манипуляций со штекером, вставленным в линейный выход на источнике звука.
Чтобы понять, что штекер нуждается в ремонте, сделайте следующее:
- подключите наушники к источнику звука и включите музыку;
- пошевелите штекер в гнезде – покрутите, подергайте кабель в месте его соединения с мини-джеком.
Если в наушниках при этом появляется хоть какой-нибудь звук – возможно, это будет простое хрипение – корпус наушников разбирать не придется, достаточно отремонтировать штекер. Сделать это можно двумя способами:
- разобрать имеющийся штекер и починить отошедшие контакты;
- купить новый штекер и соединить его с кабелем наушников.
Конструкция мини-джека весьма проста. Мини-джек, или разъем TRS, имеет три основные части: это кончик (top), кольцо (ring) и рукав (sleeve). Первые две части отвечают за передачу сигнала; колец может быть несколько в зависимости от типа джека – монофонические наушники имеют одно кольцо, стереофонические – два, гарнитуры – три. Рукав же заземляет устройство.
Чтобы разобрать штекер, придется разрезать и отодрать пластиковый корпус этой детали. В более дорогих наушниках корпус просто развинчивается, но такая возможность доступна далеко не всегда
Если штекер пришлось разрезать, восстановить его, вероятно, уже не получится – придется просто заматывать все изолентой и обращаться с ним очень осторожно при дальнейшей эксплуатации
Под пластиковым корпусом вы найдете несколько медных полосок, к которым присоединены провода наушников. Один из них будет прилегать неплотно – именно из-за этого в одном из динамиков или в обоих ушах нет звука. Достаточно прижать его поплотнее и запаять – звук вернется. Помните, что контакты не должны соприкасаться друг с другом.
Замена штекера производится примерно так же – старый штекер отрезается и на его место устанавливается новый
При этом важно правильно присоединить провод – к коротким контактам присоединяются каналы, а к длинному (рукаву) – оголенный провод заземления. Если вы неправильно соедините каналы, звук все равно появится, но левый и правый наушники поменяются местами
Поэтапная сборка наушников
Чтобы самому собрать наушники для компьютера или мобильного гаджета, сначала нужно разобрать старые устройства и выбрать требуемые детали
Действовать нужно с осторожностью, чтобы не повредить интересующие элементы. После разборки нужно проверить детали на работоспособность и только потом приступить к сборке новых девайсов
При разборе больших наушников нужно внимательно их осматривать на предмет скрытых защелок или винтов, большая часть которых спрятана под мягкой подкладкой. Амбушюры крепятся на клей, защелки или просто надеваются на ободок чашечки.
В дальнейшем необходимые детали извлекаются следующим образом.
- Если пользователю нужны динамики, то кабель от них отпаивают.
- Если же необходим провод, то его лучше обрезать, отступив несколько сантиметров от входа в корпус и от штекера. Это необходимо, потому что в таких местах кабель чаще всего перегибается, а значит — его целостность нарушена.
- Нужный штекер разбирается, провод отпаивается. Если он неразборной, то кожух разрезается ножом, а новый собирают из колпачка от шариковой ручки (или чехла с иголки от шприца).
Предлагаем ознакомиться Что делать, чтобы ноги не потели и не воняли в обуви: советы
Перед сборкой наушников все отобранные детали тестируются, для чего необходимо использовать мультиметр, установленный в режим звуковой проверки. Сначала проверяется кабель, чтобы убедиться в его целостности. На штекере тестируют контакты, чтобы удостовериться, что они замкнуты. Если диэлектрическое кольцо деформировано, будущее устройство не будет работать. Динамики проверяют, прислонив черный и красный щупы мультиметра к контактам. Если прибор издает звуковой сигнал — детали исправны.
Далее провода нужно прозвонить и убедиться, что они целы. Останется лишь защитить кабель от постоянных изгибов в месте соединения со штекером. Для этого с иглы от шприца снимается колпачок и проделывается в нем отверстие по диаметру кабеля. После этого колпачок надевается на заднюю часть штекера с проводами и заливается клеем, при этом нужно следить, чтобы оголенные жилы не соприкасались.
Далее жилы с другой стороны кабеля нужно ввести в отверстия наушников, сделать страховочный узел, чтобы избежать неосторожного вырывания провода, снять изоляцию, залудить и припаять к контактам динамиков. Затем необходимо проверить работоспособность конструкции
Для этого штекер наушников подключается к мобильному устройству или ПК, на котором запускается песня или видео со звуком.
Как разобрать?
У каждого устройства две основные детали. Они плотно приклеены с помощью клея, в чем и заключаются некоторые трудности. Чтобы разобрать наушник самсунг, необходимо аккуратно пройтись лезвием по стыку крепления. Желательно не повредить проводки.
Часто бывает недостаточно ножа, поэтому придется воспользоваться плоскогубцами. Желательно выбирать плоский инструмент без зубчиков, чтобы не оставить следов на поверхности. Чтобы не нанести дополнительных повреждений, следует производить все манипуляции через салфетку.
- Сдавливать необходимо аккуратно. При проворачивании должен быть слышен легкий хруст. Не рекомендуется давить сильнее, чтобы не сломать сам прибор.
- Теперь можно пробовать разъединять. Лучше всего использовать скальпель или цельнометаллический нож. При этом не стоит пытаться тянуть за звкуоотвод. Эта деталь хрупкая и может легко сломаться. Потом ее невозможно восстановить.
- На этом процесс разбора окончен. Такой метод является универсальным и подходит практически для любого типа наушников Samsung .
Поэтапная сборка наушников
Чтобы самому собрать наушники для компьютера или мобильного гаджета, сначала нужно разобрать старые устройства и выбрать требуемые детали
Действовать нужно с осторожностью, чтобы не повредить интересующие элементы. После разборки нужно проверить детали на работоспособность и только потом приступить к сборке новых девайсов
Демонтаж старого гаджета
При разборе больших наушников нужно внимательно их осматривать на предмет скрытых защелок или винтов, большая часть которых спрятана под мягкой подкладкой. Амбушюры крепятся на клей, защелки или просто надеваются на ободок чашечки.
На заметку! Наушники-таблетки зачастую склеены, для демонтажа их нужно зажать в тисках, после чего корпус раскроется на две части по месту соединения. Вакуумные наушники можно лишь разрезать.
В дальнейшем необходимые детали извлекаются следующим образом.
- Если пользователю нужны динамики, то кабель от них отпаивают.
- Если же необходим провод, то его лучше обрезать, отступив несколько сантиметров от входа в корпус и от штекера. Это необходимо, потому что в таких местах кабель чаще всего перегибается, а значит — его целостность нарушена.
- Нужный штекер разбирается, провод отпаивается. Если он неразборной, то кожух разрезается ножом, а новый собирают из колпачка от шариковой ручки (или чехла с иголки от шприца).
Проверка работоспособности деталей
Перед сборкой наушников все отобранные детали тестируются, для чего необходимо использовать мультиметр, установленный в режим звуковой проверки. Сначала проверяется кабель, чтобы убедиться в его целостности. На штекере тестируют контакты, чтобы удостовериться, что они замкнуты. Если диэлектрическое кольцо деформировано, будущее устройство не будет работать. Динамики проверяют, прислонив черный и красный щупы мультиметра к контактам. Если прибор издает звуковой сигнал — детали исправны.
Сборка новых наушников
Новые детали собираются в следующем порядке. Сначала необходимо припаять провода к штекеру. К длинному контакту на его задней части крепится провод заземления, жилы динамиков припаивают к левому и правому контактам. Если будет использоваться микрофон, кабель должен быть четырехжильным. В этом случае последний провод крепится еще к одному контакту (штекер в таком случае должен быть с четырьмя кольцами-контактами).
Далее провода нужно прозвонить и убедиться, что они целы. Останется лишь защитить кабель от постоянных изгибов в месте соединения со штекером. Для этого с иглы от шприца снимается колпачок и проделывается в нем отверстие по диаметру кабеля. После этого колпачок надевается на заднюю часть штекера с проводами и заливается клеем, при этом нужно следить, чтобы оголенные жилы не соприкасались.
Совет! На получившуюся конструкцию можно надеть термоусадку и нагреть ее, чтобы она плотно обхватила колпачок и кабель. Это сделает внешний вид соединения более эстетичным.
Далее жилы с другой стороны кабеля нужно ввести в отверстия наушников, сделать страховочный узел, чтобы избежать неосторожного вырывания провода, снять изоляцию, залудить и припаять к контактам динамиков. Затем необходимо проверить работоспособность конструкции
Для этого штекер наушников подключается к мобильному устройству или ПК, на котором запускается песня или видео со звуком. Если динамики воспроизводят аудио-сигнал, необходимо отключить штекер от источника звука и собрать наушники. Если все сделано правильно и выбраны работоспособные комплектующие, собранное самостоятельно устройство не уступит по надежности высококачественным заводским наушникам.
Пошив матерчатых амбушюров
Можно сделать амбушюры для наушников своими руками из ткани. Для этого понадобится натуральная, не раздражающая кожу ткань, тонкая бечевка или лента, нитки, иголка, картон, простой карандаш, циркуль.
Сначала нужно сделать шаблон на картоне, измерив окружность наушника. Затем раскладывается ткань изнаночной стороной кверху и обрисовывается мелком шаблон по контуру для одного и второго элемента. Вокруг контура нужно циркулем обрисовать круг большего диаметра, чтобы расстояние между ними составляло 3-4 см плюс 1 см на подгиб ткани. Можно вырезать из тонкого поролона круг и вставить его на внутренний контур чехла. Края загибаются так, чтобы вовнутрь можно было вставить веревку для плотного затягивания амбушюра. Можно выполнить кант из ленты или кружева. Надевают на наушник готовое изделие следующим образом. Сначала приставляется поролоновый круг, на него сверху кладется большой круг с кантом. Наушник переворачивается, веревка затягивается туго и завязывается на узел. Края веревки можно спрятать внутрь ткани или обрезать.
Немного теории
Любая акустическая система складывается стандартных компонентов:
- источник сигнала,
- излучатель звука,
- усиливающие звук элементы,
- объем, в котором распространяется звук,
- внешняя среда, в которой находится акустическая система.
Каждый элемент вносит свой вклад.
И совершенно не важно — что играет роль того или иного элемента в рассматриваемом типе акустической системы (АС). Например, для закрытых (мониторных) наушников основную роль играет замкнутый объем воздуха между ушной раковиной и динамиком, поскольку внешняя среда — это небольшой объем воздуха за динамиком, закрытый чашкой
В данном случае внешнюю среду не принято принимать за дополнительный фактор, она работает только у некоторых мастеров разработки. Даже если она связана с объемом воздуха внутри наушника фазоинверторными отверстиями.
Открытые наушники практически полностью копируют работу настольных акустических систем, отличаясь только расстоянием до слушателя и отсутствием отражений звука от стен. Зато есть отражения от и в ушной раковине, часто более сильные, чем в настольных или напольных АС.
