Схема Ультразвуковой стиральной машины » Полезные самоделки
Гидроакустические волны инициируют появление микроскопических пузырьков газа, которые способствуют отделению микрочастиц грязи из объема стираемого белья. При образовании и последующем захлопывании (разрушении) пузырьков газа образуется озон, стерилизующий белье. В ряде случаев, при большой энергии ультразвуковых колебаний, может наблюдаться сонолюминесценция — свечение жидкости, особенно заметное в затемненном помещении.
Преимуществом стирки с использованием ультразвуковых колебаний является то, что белье не деформируется, не истирается и не рвется. Можно стирать даже шерстяные изделия и тонкое белье. Помимо стирки и дезинфекции белья, можно обрабатывать овощи и фрукты, предназначенные для консервации, обеззараживать воду.Появившиеся на рынке ультразвуковые стирающие устройства (УЗСУ) типа «Бионика» представляют собой компактный электрический прибор массой 200 г. «Бионика» состоит из сетевого адаптера — источника питания и собственно УЗСУ. Само устройство в целях сохранения «ноу-хау» залито компаундом, и описание его принципиальной схемы и значимых для воспроизведения характеристик не приводится. Однако, имея полученные путем замеров и анализа режимов устройства вторичные характеристики, можно представить одну из возможных схем УЗСУ в следующем виде (рис.1).
УЗСУ состоит из источника питания (микросхема DA1), двух взаимосвязанных генераторов, работающих на частотах 10 кГц и 1 МГц (микросхема DD1), выходного каскада на транзисторе VT1 и активатора-излучателя, подключаемого к точкам С и D устройства. Источник питания в прототипе выполнен нерегулируемым, рассчитанным на максимальную мощность, потребляемую от сети — 3 Вт, что достаточно для стирки белья в объеме жидкости 10…25 литров.
Более целесообразным представляется обеспечить УЗСУ плавной регулировкой выходной мощности. На рис.1 в разрыв между точками А и В включен регулируемый источник стабилизированного постоянного тока (25…1000 мА). На рис.2 показана схема регулируемого источника питания (5…13 В). Генератор пакетов импульсов выполнен по традиционной схеме на микросхеме DD1 и особенностей не имеет. Номиналы RC-элементов высокочастотной части генератора могут быть откорректированы при настройке частоты в резонанс с частотой ультразвукового излучателя-активатора. Микросхема DA1 и транзистор VT1 должны быть установлены на теплоотводящих пластинах.
Особенности стирки с применением УЗСУ — в стирающий раствор засыпают столько же стирающего порошка, как и при ручной стирке, температура воды должна быть порядка 65°С. Белье должно свободно плавать в растворе, изредка его следует помешивать деревянным щипцами. Сильно загрязненные участки белья рекомендуется дополнительно намылить. Процесс стирки длится 30…40 минут или более (в зависимости от КПД ультразвукового активатора). Полоскать белье можно также с использованием УЗСУ. Следует отметить, что опыт оптимального использования УЗСУ появляется после нескольких стирок.
Работает ли ультразвуковая машинка?
Ручная стирка вещей предусматривает удаление загрязнений механическим воздействием с применением мыльного раствора. А вот в ультразвуковом устройстве – за счет ультразвука. Когда машинка работает, ее волны высокой частоты образовывают много маленьких пузырьков. Когда они лопаются – отделяются маленькие частички грязи от ткани. Происходит очищение волокон материала изнутри. Использование различных моющих средств отходит на второй план.
Схема работы ультразвуковой стиральной машины
Для проверки работоспособности прибора, нужно опустить прибор в емкость с водой. При этом устройство должно быть включено в розетку. Затем пластину нужно поместить как можно ближе к поверхности воды. Если машинка работает, то будет виден еле заметный горб (около 1-2 мм).
При использовании прибора многим непривычно, что отсутствует какое-либо бурление воды. Но это необязательный фактор для качества стирки. Ультразвук незаметно очищает волокна ткани от загрязнений.
Гаджет состоит из двух узлов:
- питающего провода с блоком и штепсельной вилкой,
- пластикового корпуса, заключающего ультразвуковой излучатель. В некоторых моделях излучателя два.
Частота, на которой работает машинка — 22—30 кГц. Машинка создаёт множество пузырьков, которые схлопываются и бьют бельё множеством микроскопических гидроударов (это называется кавитацией). По идее, звуковые волны должны вышибать грязь и микробов из ткани.
Так что да, кавитация — хорошая разрушающая сила. Однако грязь не зубной налёт, в ней полости не образуются. Кстати, в стоматологии, чтобы повысить эффективность УЗ-волны, ей бьют не прямо по зубу, а через специальный гель.
Читать далее: Рейтинг посудомоечных машин: обзор лучших устройств от популярных брендов
Хозяйки пробуют разные способы, чтобы убедиться: стирает устройство или нет. Пара примеров:
- стирают одинаковым способом в горячей воде носки из одной пары, но один с прибором, другой — без;
- делают фото до стирки и после.
Хотя владельцы спорят, экспертные наблюдения доказывают, что УЗМ стирает плохо.
На самом деле, проблема не в ультразвуке — проблема в способе его применения:
- Прибор качает воду и бельё в одном темпе. Образно, это как шторы, которые колышет ветер. Ткань треплется, но пыль не вылетает — нужно резко остановить её, ударив выбивалкой, чтобы частицы грязи вылетели.
- Бельё поглощает звуковую волну, как глушитель.
- Пузырьки максимально разрушительны строго в дистиллированной воде (а где её достать на каждую стирку?).
Как проверить УЗ-машинку на исправность:
- поднести руку близко к излучателю, чтобы ощутить колебания воздуха,
- опустить в воду и убедиться в том, что образуются пузырьки.
Носки до стирки УЗ-машинкой Качество стирки при помощи УЗ-машинки можно улучшить. Для этого рекомендуется использовать металлическую тару (например, эмалированный таз). Также стоит производить стирку в подогретой воде с заранее разведенным в ней хорошим средством для стирки. Сильно загрязненные места на ткани можно предварительно обработать хозяйственным мылом.
Во время стирки нужно также иногда перемешивать вещи руками. Несмотря на заявления производителей о полной безопасности приборчика, все же рекомендуется предварительно отключать его от сети перед каждым перемешиванием.
Преимущества
Компактность и мобильность
Ультразвуковая машинка может с легкостью «поселиться» на даче или в загородном коттедже, где полноценный автомат не нужен (или его нет возможности поставить). При необходимости ультразвуковую машинку можно возить с собой в поездки, чтобы всегда иметь возможность экстренно постирать вещи. Также УСУ – идеальная машинка для студентов, проживающих в общежитие без прачечной вдали от дома.
Вес ультразвуковой стиральной машинки в среднем составляет 350-400 г, состоит она из 2 небольших блоков, один из которых снабжен вилкой. Такое устройство легко поместится в любую дорожную сумку и не займет много драгоценного места в багаже.
Небольшая цена
Одно из основных преимуществ УСУ – это его малая стоимость в сравнении с автоматическими и полуавтоматическими стиральными машинками. В зависимости от модели цены на ультразвуковые стиральные машинки начинаются от 1300 рублей и до 3000 р, что совсем мелочь по сравнению с фирменным агрегатом от известных производителей крупной бытовой техники.
В случае поломки или утери УСУ легко заменить, просто купив новую подходящую модель. Это не будет ударом по бюджету, да и выбрать ультразвуковую машинку все же гораздо проще, чем крупный агрегат, в том числе и из-за меньшей финансовой ответственности за покупку.
Возможность стирать мало вещей за раз
Это отчасти и недостаток, но в ряде случаев просто наоборот – например, когда в доме есть маленький ребенок. Родители как никто знают, что детские вещи постоянно, каждый день, нуждаются в стирке, и при нынешних ценах на детскую одежду ею не слишком-то и запасешься.
Нет смысла «гонять» большую машину ради стирки детского белья и нескольких предметов одежды. УСУ же для этого подойдет идеально – быстро загрузил тот минимум, который нужно постирать, и забыл на пару часов.
Экономное потребление электроэнергии
Как заверяют производители УСУ, этот небольшой девайс за время стирки потребляет не больше 25 Вт, что намного меньше, чем стационарная стиральная машина. Конечно, это компенсируется тем, что нельзя постирать сразу много белья, ну так для этого ультразвуковая машинка и не предназначена.
Дезинфекция во время стирки
Ультразвук давно и успешно применяется в медицине для дезинфекции инструментов, и в УСУ это его свойство является ключевым. От ультразвуковых излучений никуда не деться, они проникают в каждое волокно ткани, избавляя от мельчайших частиц микробов. В первый час стирки в среднем удаляется более 70% бактерий. Это опять делает УСУ идеальным прибором для стирки детских вещей, которые нуждаются в особой обработке.
Бесшумная работа
Современные стиральные машины также могут похвастаться бесшумной или почти бесшумной работой, но стоят они при этом намного дороже и при выкручивании и сушке белья все же шумят. Ультразвук же совершенно бесшумен, и стиркой с УСУ можно заниматься в любое время – хоть ночью, когда спят соседи, хоть в обед, уложив ребенка на дневной сон.
Качественная стирка
Это – то самое основное, что ожидается от стиральной машины, какого бы размера она ни была. Благодаря способности ультразвука проникать между волокон ткани УСУ качественно очищает белье, в том числе и от достаточно стойких пятен. Однако не стоит забывать, что не менее важным фактором при этом остается выбор стирального порошка.
Возможность стирать деликатные ткани
Не всякое белье выдержит стирку в обычной стиральной машинке, а рисковать не хочется. В ультразвуковой машинке можно спокойно стирать тончайшее кружево и нежное нательное белье, тонкий кашемир и капризный шифон. УСУ деликатно устранит пятна даже с самых деликатных тканей, не повредив их.
Что запрещается делать при использовании устройства
Конструкция
- одного источника питания;
- двух излучателей;
- соединительного провода.
Машинки с двумя активаторами имеют также ещё одно преимущество: она позволяет стирать одновременно в 2-х чашках.
Применение
Большие вещи стирают устройствами с двумя пластинами. Ими, как правило, чистят:
- шторы,
- одеяла,
- скатерти,
- детские игрушки и многое другое.
Кроме общепринятых вещей, которые стираются в обычных стиральных машинках, этот чудо-прибор может вычистить:
- подгоревшую посуду,
- накипь на сковороде.
Этот прибор можно использовать даже для очищения ювелирных изделий и дезинфекции медицинского инструмента.
Самым большим недостатком данной модели является то, что по сравнению с обычными стиральными машинами она не отжимает бельё. Для пожилых людей этот фактор является самым решающим. Однако это устройство можно с успехом использовать при полоскании.
Для полоскания пластины помещают в чашку с чистой водой на какое-то время. Благодаря этому остатки мыльной воды лучше вымоются из ткани.
Для некоторых людей, возможно, покажется затруднительным необходимость постоянно перекладывать и переворачивать бельё. Но, к сожалению, без этого никак не обойтись, если вы стираете одновременно несколько вещей.
Однако при работе машины вещи переворачивать не стоит. Будет лучше, если перед переворачиванием вы выключите прибор из розетки.
При использовании электроприбора нельзя:
- кипятить белье вместе с прибором;
- погружать блок питания в воду;
- держать открытую пластину при включенной машинке более 1 минуты. Во время работы прибор перемещается в емкости с водой. Но нужно следить за тем, чтоб прибор с одним или 2-мя пластинами был в жидкости;
- касаться блока питания мокрыми руками, когда он подключен к электросети;
- использовать машинку с повреждениями;
- дергать за кабель, чтоб вытянуть блок питания из розетки;
- протирать машинку растворителями.
Если следовать инструкции по использованию, то можно обеспечить долговременную и надежную работу прибора. Еще немаловажную роль играет аккуратная эксплуатация без ударов.
Стиральная машина помещается на ладони
Необходимость регулярно переворачивать белье для некоторых является затруднительным. А без этого никак не обойтись, если стирается большое количество вещей. Для этих целей одной ультразвуковой пластины будет мало. Необходим прибор с пластинами. Использование машинок с ультразвуком не окажет вреда для здоровья. Но при ее использовании лучше не совать руки в таз с водой.
Положительные и отрицательные стороны устройства
Как и прочие бытовые приборы, данный вид стиральной машины имеет свои плюсы и минусы. К положительным сторонам относятся:
- Эргономичный корпус. Наверное, самое большое преимущество перед классическими стиральными машинами. Даже самые ультрокомпактные модели, не смогут тягаться с устройством, которое легко помещается в карман.
- Низкая стоимость. Подобное устройство можно легко приобрести в любом магазине бытовой техники. Стоимость его обычно не превышает двадцати пяти долларов. За эти же деньги вы не сможете приобрести даже отдельные детали к стиральной машине.
- Экономичность. Электричества, которое потребляет среднестатистическая стиральная машина, хватит, чтобы триста раз постирать вещи с ультразвуковым прибором.
- Надежная конструкция. Внутреннее устройства прибора не имеет сложных электронных систем, поэтому сломать его довольно трудно. Критические повреждения корпуса или блока питания способны нарушить работу. При аккуратном обращении ультразвуковая стиральная машинка может прослужить несколько десятков лет.
Перечислив достоинства нельзя обойти вниманием и недостатки этого «чуда» высоких технологий:
- Низкое качество стирки.
- Отсутствие таких функций как отжим и полоскание. Если на тему качества стирки можно еще поспорить, то необходимость вручную отжимать и полоскать вещи может оказаться серьезным минусом для многих.
- Необходимость менять положение белья в тазу. Для повышения качества стирки необходимо периодически переворачивать вещи и менять их положение. Это снова приводит нас к мысли о том, что необходимость ручного труда перекрывает многие положительные моменты ультразвукового устройства.
Ультразвуковая стиральная машина особенности работы
Устройство состоит из небольшого блока питания, провода и пластикового корпуса. Принцип работы основан на воздействии волн ультразвука на загрязнения. Волны генерирует встроенная плата, в зависимости от модели мощность воздействия составляет от 22 до 100 кГц.
Для проверки эффективности было проведено тестирование ультразвукового прибора для стирки белья. Удалению подвергались пятна от помады, подсолнечного масла, шоколада и грязи на хлопчатобумажной ткани. Сильные загрязнения были обработаны мылом, после чего вещи поместились в воду +50 °С. Силовому воздействию ткань не подвергалась. Стиральная машина расположилась в тазике. В течение двух часов белье два-три раза переворачивалось.
В результате полностью удалились пятна от шоколада, грязи и подсолнечного масла. Едва заметный след оставила губная помада. При этом использовался качественный порошок от Tide. Подобные эксперименты с менее эффективными порошками закончились тусклыми пятнами на ткани.
Особенности использования:
- Длительность процесса от 60 минут до 10 часов.
- В течение этого времени нужно 2–3 раза перевернуть белье.
- Можно использовать как пластиковые, так и металлические емкости.
- При замачивании в ванной перекладывайте машинку.
Ультразвуковое стирающее устройство: плюсы и минусы
Нужна ли вам такая техника? Определитесь после изучения преимуществ и недостатков прибора, согласно отзывам пользователей.
Плюсы:
- Машинка компактна, удобна в транспортировке.
- Использование не требует навыков и опыта. С подключением разберется даже ребенок.
- Ультразвук оказывает антибактериальный и антигрибковый эффект.
- Вещи при стирке не мнутся, не портятся.
- Экономное потребление электричества (особенно в сравнении со стиралкой-автоматом).
- Стирка возможна в любой емкости.
Минусы:
- Длительность процесса от 1 до 8 часов.
- Необходимость использования дорогого порошка. Тестирование доказало, что менее эффективный порошок привел к худшему результату. Кто сказал, что простое замачивание в горячей воде с моющим средством не даст такой же результат?
- Техника не позволяет эффективно отстирывать крупные и сильнозагрязненные вещи.
- Работа проходит не бесшумно, как утверждает производитель.
- Отсутствие полоскания и отжима. Все эти процессы выполняются вручную.
Принцип действия ультразвуковой стиральной машинки
Если вы будете смотреть на работу машинки, то ничего не увидите – она остается неподвижной во время стирки. Ультразвуковые колебания создаются на специальной плате, которую скрывает корпус устройства. Частота ультразвуковых колебаний достигает примерно 22–30 кГц. Вы сможете почувствовать лишь легкую вибрацию.
Ультразвуковые волны создают маленькие пузырьки в воде, чем и воздействуют на грязь. Размер этих пузырьков настолько мал, что они могут проникать не только между волокнами, но и непосредственно в нити. Как следствие, пузырьки разрушаются при соприкосновении с материалом, а сила вибрации помогает частичкам грязи отстать от волокон.
Рейтинг моделей
УСУ «Ретона»
Данный аппарат вместе с блоком питания весит 350 граммов. Цена от 2890 рублей, в зависимости от типа. На сайте производителя представлены только две модели (синяя и белая) стиральных устройств. Синяя версия мощнее и дороже.
Эти приборы оснащены функцией защиты от перегрева. Хорошо отстирывает ткани от пятен чая, кофе, какао, вина и травы.
Стираете-ли вы вручную?
О-да!Нет
УСУ «Золушка»

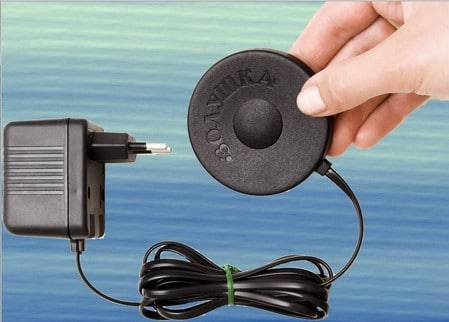

Вес стирального устройства не более 0,5 кг вместе с блоком питания. Цена от 1200 рублей. Самая простая версия из всех стиральных устройств. Как утверждает производитель – срок службы 10 лет.
УСУ «Ультратон»
Масса «Ультратона» 300 грамм, цена от 1500 рублей. По наблюдениям специалистов, прибор способен устранить 88% грязных пятен. УСУ при включении в сеть производит самодиагностику на предмет поломки. По словам изготовителя, в приборе используются самые новейшие и лучшие элементы от ведущих мировых производителей техники, таких как FHILIPS и ARC.
Машинка «Ультратон»
Как стирает ультразвук: вся правда о таинственной стирке ↑
Чтобы научиться пользоваться ультразвуковым прибором, не понадобится вникать в сложные инструкции. Нуждающееся в стирке белье загружают в емкость с водой и моющим средством. Любопытно, что размер посуды ничем не ограничен – стирать можно и в стеклянной банке, и в ванне – все зависит от количества вещей и их объема. Единственное, что потребуется учесть, – воды должно быть столько, чтобы предметы свободно плавали в моющем растворе.
Устройство состоит из излучателя и блока питания
Для максимального эффекта белье рекомендуется группировать по степени загрязненности и структуре ткани. Цветные вещи лучше стирать отдельно от белых, а линяющую одежду не стоит замачивать в одном тазу с другими предметами. Если на вещах есть пятна или сильные загрязнения, их можно дополнительно намылить, или обработать пятновыводителем.
Устройство располагают примерно в середине емкости, распределяя белье вокруг излучателя, и включают источник питания в сеть. Нет смысла заглядывать в тазик и пытаться рассмотреть там процессы, напоминающие бурление воды и поднимающуюся мыльную пену. Прибор работает бесшумно и практически незаметно, растворяя грязь и удаляя пятна посредством нарушения связи загрязненных микрочастиц с волокнами тканей. Далее загрязнения удаляются поверхностно-активными веществами химического средства.
Действие ультразвука невозможно услышать и увидеть
Время стирки зависит от объема вещей, степени их загрязненности, вида ткани, уровня жесткости и температуры воды. В среднем на цикл уходит около часа, но, процедуру всегда можно удлинить или сократить, в отдельных случаях продолжительность цикла может составлять 10-12 часов. Если стирка происходит в большом тазу или в ванне, прибор рекомендуется перемещать, а крупные вещи, такие как пледы и верхняя одежда – переворачивать. Наиболее удобны для больших объемов устройства с двумя излучателями.
По окончании стирки блок питания отключают, извлекают устройство из воды и поласкают вещи привычным ручным способом. Для усиления эффекта полоскание можно дополнить работой устройства, оставив его в емкости с бельем на 15-20 минут.
Что это за чудо такое, Ретона?
Производитель не скупится на рекламные многообещающие фразы о своем детище:
Тут я не буду приводить даже короткую вытяжку из многостраничного текста всех тех баталий, которые точатся вокруг этой ультразвуковой машинки (о мощности, при которой агрегат может выбивать загрязнения и убивать бактериальные организмы, о времени замачивания, которое и без Ретоны может «отстирать» вещи и т.д. ), так как все есть в сети…
Официальный ответ генерального конструктора НПО «Ретон»:
Микровибрации, заставляющие жидкость активно продвигаться по капилляру, не единственный эффект ультразвука, используемый в «Ретоне».
Ультразвук «Ретоны» обладает рядом других эффектов:
1. эффект радиационного давления (ультразвук давит на любые поверхности раздела двух сред);
2. эффект ультразвукового ветра (ультразвук медленно перемещает водную среду);
3. эффект дегазации воды (то же происходит при кипении воды).
А уж нам остается или верить, или нет…
Как пользоваться?
Для стирки белья с помощью «Ретоны» можно использовать емкость из любого материала, даже из стекла. Температуру воды нужно выдерживать строго такую, как указано в инструкции к изделию, не используя ни кипяток, ни холодную воду. Стиральный порошок добавляется в количестве, предусмотренном на пачке в разделе «для ручной стирки». Предназначенные для стирки вещи должны быть равномерно разложены в емкости.
Устройство помещают в центр той тары, в которой производится стирка. При включении агрегата в сеть загорается индикатор. Если индикатор не загорелся, использовать «Ретону» нельзя. Во время цикла стирки белье перемешивается 2-3 раза, в зависимости от его количества.
Длительность одного цикла стирки – не менее часа, но если имеется необходимость, можно стирать и дольше. По окончании стирки машинка должна быть отсоединена от электрической сети, а после этого выстиранные вещи можно вытаскивать из емкости. Далее следует действовать по алгоритму обычной ручной стирки – тщательно выполоскать белье и аккуратно выжать. Если стирают вещи из шерсти, их отжимать нельзя, нужно дать воде стечь, после чего разложить белье на горизонтальной поверхности и дать высохнуть естественным путем.
Когда стирка завершена, «Ретону» нужно хорошо промыть, чтобы на ней не осталось частиц порошка, после чего вытереть.
Запрещается:
- эксплуатировать прибор, имеющий любого рода повреждения;
- включать и выключать машинку при помощи мокрых рук;
- кипятить белье с использованием ультразвукового агрегата – это может расплавить пластиковый корпус конструкции;
- самостоятельно ремонтировать машинку, если вы не являетесь специалистом по ремонту такого рода изделий;
- подвергать изделие механическим перегрузкам, ударам, сдавливанию и всему, что может привести к повреждению или деформации его корпуса.
Плюсы и минусы применения аппарата
Преимущество использования ультразвуковых машинок для стирки заключается в следующем:
- Это техника, которая отличается невысокой ценой, компактными размерами.
- Она не шумит, а также является достаточно экономной, так как ультразвуковые приборы потребляют во много раз меньше электрической энергии, по сравнению со стиральными машинками-автоматами.
- Обработка одежды с помощью ультразвука не сможет навредить изделиям, сшитым из деликатных тканей. При этом окраска не только сохранит свой первоначальный вид, но и будет обновляться после каждой стирки. Ваши вещи будут продезинфицированы, и, кроме того, будут приятно пахнуть.
- Прибор не занимает много места для его хранения в вашем доме.
- Стиральные машинки, работающие с помощью ультразвука, вполне могут справиться со сложными загрязнениями, а также такими изделиями, как занавески, одеяло или набор подушек, и т. д. Вы можете стирать с их помощью дорогие комплекты белья, изготовленные из таких материалов, как шелк, а также изделия ручной работы (к примеру, такие, которые украшаются с добавлением различной фурнитуры, камней, бисера или пайеток).
- Одежду, которая отмечена биркой «Предназначено для стирки руками» или вроде того, можно и даже необходимо обрабатывать с помощью аппаратов данного типа, так как он функционирует, не причиняя механического вреда волокнам ткани (в отличие от попыток устранить загрязнения с помощью активного трения).
- Помимо прочего, вы можете применить ультразвуковые аппараты не только во время стирки, но и для того, чтобы помыть посуду. Например, посредством такого мыть вы сможете восстановить привлекательный внешний вид старой посуды или почистить детские игрушки.
Однако у таких машинок есть и своим недостатки, к примеру, такие как:
- Необходимость постоянного контроля во время того, как аппарат стирает вещи. Его нужно время от времени перекладывать, а также может потребоваться перевернуть одежду. Кроме того, необходимо контролировать время стирки и дожидаться того момента, когда вы увидите, что добились желаемого результата.
- Главным недостатком ультразвуковых стиральных машинок является то, что после стирки одежду нужно ополаскивать и отжимать руками.
Таким образом, можно сделать вывод о том, что ультразвуковые устройства лучше всего использовать как приборы дополнительного характера, которые могут облегчить обработку изделий, сшитых из деликатной ткани, а не как основное средство для стирки.
