Устройство, принцип работы, регулировка и ремонт основных неисправностей краскопульта

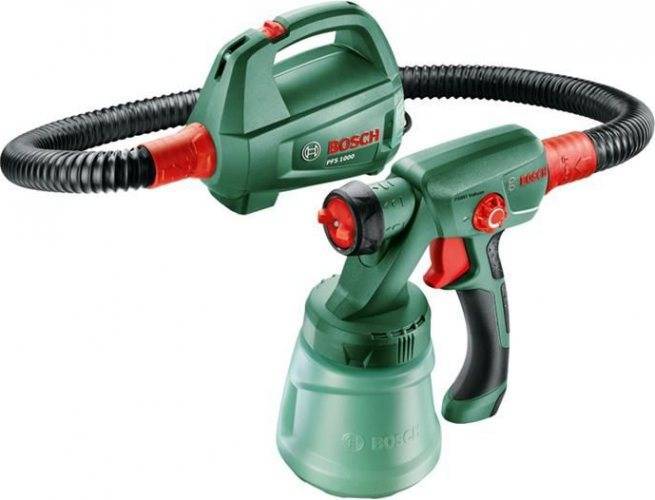

Какие параметры электрических краскопультов необходимо учитывать при выборе

В зависимости от разновидностей планируемых работ, надо подбирать следующие характеристики электрических краскопультов:

Производительность

Этот параметр определяет скорость работы всего устройства – бюджетные модели выдают порядка 0,5 л/мин, краскопульты среднего класса – от 0,8 до 1 л/мин, а напольные малярные станции могут расходовать краски свыше 2 л/мин.

Используемый тип краски

Зависит от вида насоса, подающего лакокрасочные материалы. Большинство электрических краскопультов универсальны, но есть некоторые их разновидности, которые предназначены для работ только с водорастворимыми составами.

Емкость бака

Так как в большинстве ручных моделей бачок крепится на пистолет и при работе его приходится удерживать на весу, то редко когда используется емкость для краски объемом больше чем 1, максимум 1,5 литра. В напольной малярной станции бачка может и не быть – вместо него есть место для установки ведра с краской.

Материал резервуара

Обычно это металл или пластик – чаще всего покупатели предпочитают второй вариант, так как такой бачок легче и сквозь его стенки просматривается уровень оставшейся краски.

Размер сопла

Так как электрический краскопульт подходит для работ с большим количеством лакокрасочных покрытий, то для различных их разновидностей нужно сопло своего диаметра. Для стандартных эмалей максимальный размер дюзы надо подбирать не больше 1,3 мм, для акриловых составов – до 1,6 мм, а грунтовкам подойдет и сопло диаметром до 2,8 мм.

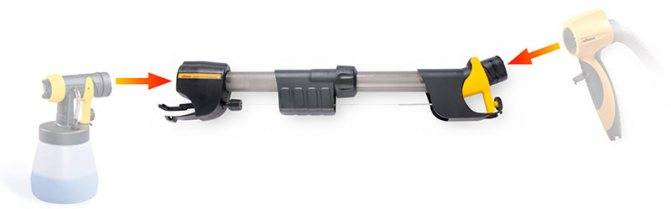

Удлинитель пистолета

Очень помогает окрашивать потолки и прочие труднодоступные места, до которых в противном случае пришлось бы добираться по лестнице.

Длина шланга

Определяет насколько можно отойти от компрессора, если это краскопульт с раздельными блоками или целая малярная станция. Приобретая длинный шланг надо учитывать на какое расстояние краску смогут «протолкнуть» насос с двигателем.

Наличие регулировок

Ручные модели зачастую обходятся самым необходимым минимумом – настройкой количества подаваемой краски и формы факела. Модели с выносным компрессором по характеристикам ближе к профессиональным: несколько режимов распыления, регулировка давления краски на выходе из пистолета, возможность менять скорость работы поршня – в количестве регулируемых параметров они явно выигрывают.

Материал корпуса и комплектующих

Хотя электрический краскопульт это достаточно сложное устройство, найти на него запчасти очень сложно – особенно это касается бюджетных моделей – поэтому, при серьезной поломке его проще заменить, чем ремонтировать. При покупке стоит лишний раз убедиться, что он сделан из нормального пластика, все детали подогнаны друг к другу и ничего не люфтит.

Вибрация

«Жужжащий пистолет» при работе может достаточно сильно вибрировать, из-за чего быстрее будет уставать рука и ухудшаться качество покраски. Проверить уровень вибрации можно только сравнив работу нескольких устройств. Параллельно проверится общая эргономика и развесовка краскопульта.

Советы по использованию краскопульта

Справившись с созданием устройства, можно переходить к процессу покраски стен или любых других поверхностей. А чтобы улучшить и ускорить эту работу, следует прислушаться к рекомендациям профессионалов:

Распыляя красящее вещество, нельзя долго направлять струю на одно и то же место. Это чревато получением толстого покрытия;
Во время окрашивания поверхности краскопульт нужно держать прямо. Если нарушить это правило, то краски уйдёт чересчур много;
Окрашиваемая площадь покроется идеально ровным слоем при перемещении устройства по кругу;
Второй слой красящего вещества наносят только после абсолютного высыхания первого;
Приступая к покраске, готовят окрашиваемую поверхность — очищают её от пыли и грязи.

Создание самодельного приспособления для распыления краски — не двухминутное дело, а достаточно трудоёмкий процесс, в котором важно не ошибиться в последовательности действий. Зато вы бесплатно получите устройство, механизм которого не хуже краскопульта, продающегося в магазине

Как выбрать краскопульт

При выборе краскопульта нужно обращать внимание на рабочие и механические качества арматуры бачка и равномерность распыления растворов

Проверьте герметичность бачка и насадок – залейте воду в бак и попробуйте ее распылить. При нажатии рычага подачи или кнопки влага не должна сочиться сквозь стыковые узлы инструмента. Наиболее критично это для электромоделей.
При отдельном докупании сопел проверяйте их совместимость с имеющимся пистолетом. Резьба должна совпадать, плоскости – ровно прилегать. При распылении недопустимы перекосы струи.
Если речь идет о пневмомодели, может потребоваться разборка пистолета, чтобы оценить его качество. Детали должны быть жесткими, без царапин и зазубрин.

Важно проконтролировать заход металлического штыря в сопло. Если он движется с усилием, стоит выбрать другое устройство

Ход должен быть плавным.

При тестовом распылении воды на стену оценивается качество факела, равномерность слоя. Разумеется, вода оставит потеки, но чем их меньше, тем комфортнее будет дальнейшая работа с жидкими красками.
Размер сопла подбирается под тот тип покрытия, с которым планируется наиболее частая работа. Краска для пистолета подлежит разбавлению водой или растворителем, но эта процедура не изменит начальную фракцию материала.

Именно на нее стоит ориентироваться при выборе сопла. Этот параметр указывается производителями на упаковках краски.

Предпочтительны нержавеющие металлические элементы арматуры: баки, сопла, шланги подачи раствора.

Расположение бака

Нижний используется для работы с жидкими растворами и всеми типами краски.
Верхний чаще применяется для напыления флоксов, шпатлевки или иных декоративных материалов пониженной текучести.
Вместимость бака желательно подбирать более 0,5 литра.

Производительность краскопультов – этот параметр должен быть близок к 0,5 литра в минуту или выше. Устройства с меньшей производительностью не имеют преимущества в скорости даже по сравнению с валиками.

Емкость ресивера для моделей с компрессором – если в приоритете компактность и малый вес устройства, выбираются модели объемом 24–30 литров. Для максимальной производительности предпочтительная емкость 50 литров и более.

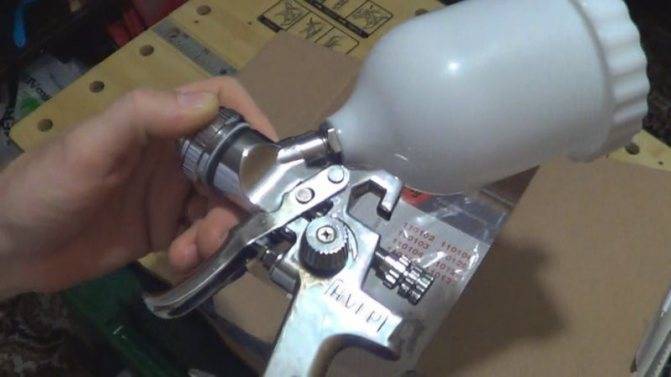

Пневматический

Пневмокраскопульты – единственный тип, требующий от бачка соответствие давлению и объему воздуха. Существует специальная маркировка:

HP – предназначен для работ при повышенном давлении. Обычно речь идет о давлении 5-6 бар при пониженном расходе воздуха. Бюджетный тип, не подходит для работы с эмалями и лаками.
HVLP – малое давление (до 1 бар) при повышенном расходе воздуха. Повышенное качество покрытия, пригоден для работы с основными типами материалов.
LVLP – малое давление и пониженный расход воздуха. С таким баком потери материала в виде мелкодисперсной взвеси минимальны, составляют не более 20%. Подходит для жидких и сухих смесей и всех типов лакокрасочных покрытий.

Отпечаток факела с большим количеством краски в левой или правой части (факел в виде полумесяца)

Причиной могут быть частично засорённые (с одной стороны) воздушные отверстия на выступах воздушной головки. Засор с одной стороны окрасочной головки.
Чтобы определить более конкретно, где находится засор, поверните воздушную головку на 180 градусов и сделайте тестовое распыление. Если отпечаток факела не поменялся, то засор находится в окрасочной головке. Если отпечаток факела изменился, то проблема в воздушной головке.
Засорены отверстия на выступе воздушной головки с одной стороны или засорены передние воздушные отверстия. Проблема решается чисткой.

Запасные варианты спасения парфюма

При отсутствии положительных результатов после проведенных действий, лучше забыть о красивом флаконе и попытаться извлечь любимый аромат. Что делать, когда пульверизатор на духах сломался полностью? В этом случае вам придется предпринять следующее:

снять с помощью пассатижей или консервного ножа клапанную часть спрея;
перелить парфюм в специальный атомайзер или другой флакон.

Для тех, кто не в курсе. Атомайзер – это стеклянная или пластиковая емкость с отвинчивающимся распылителем. Он может иметь разный объем от 5 до 100 мл. Атомайзер можно приобрести в любом парфюмерном отделе, в котором продаются духи на разлив.

Если снять клапан не получается, а дозатор бесповоротно сломался, можно использовать другой вариант:

взять любую банку, хорошо вымыть водой, вытереть насухо, ополоснуть спиртом;
поместить в емкость перевернутые духи, предварительно сняв распылитель;
прижать трубочку ко дну банки, чтобы пошла сильная струя парфюма;
затем собрать содержимое шприцом и перелить в атомайзер.

Ну, вот и все. Желаем вам успеха. Надеемся, что наш собственный опыт поможет реанимировать и ваш флакон.

Краскопульт используется для окрашивания любых поверхностей. Краска ложится ровно, расход ее минимальный, времени на работу требуется мало. Но чтобы качество окрашенной поверхности было отличным, а самой краски расходовалось как можно меньше, необходима регулировка краскопульта. Для чего именно это делается? Для каждого типа красящих веществ условия подачи смеси отличаются. Давление, факел краски могут быть совершенно различными. Поэтому перед тем как использовать оборудование, необходимо правильно отрегулировать краскопульт, провести тест на его пригодность к работе. После этого можно смело начинать окрашивание, на это уйдет не так много времени.

Эксплуатация

Обслуживание инструмента сводится к его своевременной промывке. Не стоит выбрасывать инструкцию, если ранее не доводилось сталкиваться с конструкцией распылительного пистолета – там указан порядок сборки.

Поверхностной промывки краскопульта недостаточно. Его придется разбирать каждый раз при смене краски или завершении дневного цикла работ.

Разбор и чистка пошагово:

Открутите съемный бак для краски, промойте его щеткой с теплой водой и просушите. Непросохшая емкость изменяет вязкость краски, возможно некорректное нанесение.
Открутите фиксирующую головку, которая удерживает сменное сопло.
Необходимо вынуть съемные элементы. В зависимости от модели это: сопло, пластиковая накладка, металлический стержень, пластиковая трубка для забора краски.

Если устройство долго использовалось без чистки, часть элементов будет «склеена» – аккуратно подденьте их острым предметом для разблокировки.

Все детали тщательно промываются и просушиваются. Оптимальна продувка компрессором.
По завершении промывки пистолет собирается в обратном порядке. Не стоит перекручивать детали – часто пластиковые элементы не выдерживают излишнего нажима.

Щетка для чистки не должна быть грубой во избежание царапин и забивания сопла. Металлические вариации также неуместны.

Независимо от того, какой распылитель используется, необходимо использовать средства индивидуальной защиты. Обычные строительные перчатки, респираторы и очки справляются с этой задачей.

После применения инструмента нужно проветрить помещение. В случаях, когда это невозможно (свежие обои, например), дождитесь, пока взвесь раствора осядет на пол. Не стоит работать в помещении, пока в нем не осядет легкий туман из краски.

Какой лучше выбрать?

Сегодня предлагают множество различных типов приспособлений, только устройство должно соответствовать всем стандартам качества и производительности.

В первую очередь следует выяснить его мощность. Оснащение подобного вида должно вырабатывать отвечающее потребностям количество пузырьков для экосистемы аквариума.
Лучше выбрать тихий прибор, то есть с наименьшим шумом в процессе работы. Необходимо, чтобы он быстро и как следует исполнял свои обязанности и не нервировал шумом все семейство.
Оптимальным решением для аквариума является устройство, выделяющее большой объем пузырьков. Это позволяет максимально напитать воду кислородом.
Внушительный ассортимент приспособлений при выборе ставит зачастую потребителя в тупиковую ситуацию. Однако большой выбор расцветок и оформлений даст возможность правильно подобрать идеальный вариант под дизайн резервуара.
Очень важна и конфигурация распылителя. Особенно практичными признаются довольно широкие устройства прямоугольной формы. Их, как правило, располагают в центре аквариума, устанавливая в грунт. Только эксперты рекомендуют не зарывать приспособление в дно резервуара, так как имеется опасность поломать трубку. Довольно недурны длинные трубчатые искусственные распылители. Расцветка и внешний вид дают возможность просто спрятать их в зарослях растительности (они фиксируются посредством присосок).
После длительного использования устройство загрязняется, и его трудно отмыть, в связи с этим проще всего приобрести другой. Но когда приспособление разборное, это существенно упрощает процесс чистки.

Настройка входного давления

Давление на входе в краскопульт — показатель нормируемый и рекомендуемый заводом-изготовителем. Он всегда указывается в технической документации к пульверизатору.

Настраивать входное давление желательно по регулятору с манометром, подключенному непосредственно к рукоятке пистолета. Потому что на пути сжатого воздуха от компрессора к краскопульту неминуемы потери до 1 бар, а иногда и выше (это зависит от протяженности воздушной магистрали, количества «местных» сопротивлений, состояния фильтров и т.д.). Регулятор, подключенный к ручке пистолета позволит настроить давление более точно.

Настройка входного давления с помощью манометра-регулятора

Процесс настройки входного давления сам по себе достаточно прост.

1. Откройте (отверните) до максимальных значений регуляторы подачи воздуха и размера факела. Регулировка подачи краски при этом не играет роли.

2. Затем нажмите на спусковой рычаг краскопульта, чтобы началась подача сжатого воздуха. В это время, вращая регулировочный винт подачи воздуха на манометре, установите рекомендованное давление на входе.

Регулировка входного давления по подключенному к ручке пистолета манометру-регулятору. 1. Полностью открываем подачу воздуха. 2. Полностью открываем регулятор ширины факела. 3. Нажимаем на курок. 4. Устанавливаем рекомендованное давление на манометре.

3. После настройки входного давления полностью откройте подачу краски (3-4 оборота регулятора). Убедившись, что все регулировочные винты открыты на максимум, а вязкость краски или лака соответствует заданной, можно приступать к тестам. Но о тестах позже.

Если пистолет оборудован встроенным манометром

Настроить входное давление на «продвинутых» моделях, оборудованных встроенными цифровыми манометрами, еще проще.

SATAjet 4000 B RP Digital со встроенным цифровым манометромЕсли пистолет оборудован встроенным манометром. 1. Полностью открываем регулятор факела. 2. Нажимаем на курок. 3. Устанавливаем рекомендуемое давление, вращая регулятор подачи воздуха на краскопульте.

Если манометр без регулятора

Если манометр без регулятора. 1. Полностью открываем подачу воздуха. 2. Полностью открываем регулятор ширины факела. 3. Нажимаем на курок. 4. Вращая регулировочный винт на редукторе компрессора или фильтр-группе, устанавливаем рекомендованное давление.

Если манометра нет вообще. Наименее точный способ

Если же ваш краскопульт не оборудован никакими измерительными приборами, очень грубо и приблизительно можно установить давление на редукторе компрессора или манометре фильтр-группы.

Выбирая давление в этом случае помните, что падение давления в исправном и чистом фильтре составляет 0,3— 0,5 атм (а в забитом — намного больше!), и примерно 0,6 атм «съедает» воздушный шланг внутренним диаметром 9 мм и длиной 10 м.

Если манометра нет вообще. Наименее точный способ! 1. Полностью открываем подачу воздуха. 2. Полностью открываем регулятор ширины факела. 3. Нажимаем на курок. 4. Устанавливаем давление на редукторе так, чтобы на 10 м шланга (внутренний диаметр 9 мм), на редукторе было на 0,6 бар больше рекомендованного входного давления пистолета.

Вес аппарата и длина шнура

Если на покраску необходимых поверхностей уходит немалое количество времени и рабочий агрегат – не малярная станция на подставке, то вес конструкции тоже будет влиять на ее выбор. Как правило, масса небольших компактных устройств не более 2 кг. Но тем, кто решил приобрести что-то вроде «Bosch PFS 5000E», надо учесть, что это достаточно тяжелое оборудование (до 5 кг) с переносным насосом. А вот с бытовыми приборами типа «Wagner W100» легко справится даже женщина.

Также надо определиться с длиной шланга. Для это нужно учесть два момента:

Длина шланга – это расстояние, на которое можно отойти от внешнего компрессора или станции.
Хватит ли мощности устройства, чтобы «протолкнуть» смесь на «выход» при большой длине шланга.

Профильные мастера отдают предпочтение электрическим напольным аппаратам (Campbell Hausfeld, Earlex, Wagner).

Регулируем необходимое давление в пульверизаторе при покраске

Подбор оптимального давления воздуха – более сложный этап настройки. Дело в том, что этот параметр для каждого случая индивидуален. Выбор зависит и от конкретной модели инструмента, и от типа используемого ЛКМ, и от показателя вязкости.

Первый отпечаток, полученный от короткого (секундного) выпрыска, внимательно рассматривается на предмет расположения и размера капель, формы, выступов и впадин, разбрызгивания в верхней и нижней частях рисунка.

текущие капли, крупные плотные пятна краски на листе – результат недостаточного давления;
образовавшаяся на листе восьмерка – показатель избыточного давления;
отпечаток, напоминающий очертаниями банан, толстый полумесяц, грушу – признак неисправности или загрязнения воздушной головки, сопла или дюзы.

В процессе проб нужно добиться красивой растянутой формы факела без уплотнений, потеков и вкраплений. Пробные выпрыски краски на лист лучше всего делать с расстояния 25-30 см. При чистовой окраске прибор держат на том расстоянии от поверхности, которое рекомендует производитель ЛКМ в инструкции. Для проверки качества распыления краскопульт или его головку нужно держать горизонтально.

Регулятор воздуха в разных моделях краскопульта может быть съемным или встроенным в рукоятку. Если оператор работает со съемным устройством, то регулятор следует открыть полностью в месте соединения ресивера со шлангом.

Работая со встроенным типом, изменять давление нужно при нажатом курке. В противном случае при нажатии курка образуется резкое падение давления. Из-за нехватки воздуха краскопульт будет неравномерно разбивать ЛКМ.

Пульсирующий или дрожащий факел

Если факел вибрирует, струя становится прерывистой и нестабильной, а лакокрасочный материал бурлит в бачке, причин может быть несколько. Как всегда, начнем с малого.

Прежде всего отметим, что подобная нестабильность факела часто встречается на пистолетах с нижним бачком. Если вы работаете таким пистолетом, возможно, дело в недостаточном количестве краски в бачке или слишком большом наклоне распылителя, в результате чего краскозаборная трубка не погружена в лакокрасочный материал и он не поступает должным образом. Добавьте в бачок краски или поверните краскозаборную трубку на 180° и распыление снова будет идти корректно.

На пистолетах с верхним бачком струя также может терять стабильность при большом наклоне (например при покраске различных труднодоступных мест), поэтому старайтесь сильно не наклонять распылитель в таких случаях.

Также обратите внимание на вентиляционное отверстие в крышке бачка — возможно, оно просто засорилось. Прочистите его и факел вновь стабилизируется

Однако причины могут быть и посерьезнее. Например, плохо затянутая или поврежденная у основания дюза. Выкрутите ее и проверьте резьбу на предмет повреждений и «заминания» витков. Если дюза в порядке — просто хорошенько затяните ее.

Дело может быть и в игле краскопульта — в ее сильном износе, засорении засохшими остатками краски или недостаточно плотном креплении. Для начала снимите ее и прочистите, если это требуется. Смажьте сальник крепления иглы специальной безсиликоновой (обязательно безсиликоновой!) смазкой. Иногда такая смазка идет в комплекте к краскопульту. Также смажьте пружину окрасочной иглы. Если не помогло, замените сальник и подтяните винт крепления, но не перетягивайте его, чтобы не нарушить свободного хода иглы.

Причина также может быть в засорении каналов подачи краски. Тщательно промойте каналы мягким ершиком при снятой игле, воздушной головке и дюзе, после чего обдуйте краскопульт сжатым воздухом.

Как видите, в большинстве случаев причины неправильной формы факела устраняются элементарно. Достаточно правильно настроить краскопульт и подобрать нужную вязкость ЛКМ. Также не забывайте своевременно и тщательно ухаживать за своим краскопультом, уважайте и любите его, и он ответит вам взаимностью.

Сложно передать те неприятные эмоции, которые переполняют владельцев дорогих духов, когда с флаконом возникают какие-то неполадки. Наиболее частые проблемы – подтекает спрей или не работает пульверизатор. Можно ли починить распылитель и сберечь ценный парфюм? Что делать, если духи не брызгают? Не спешите расстраиваться, мы расскажем вам несколько секретов, как восстановить работоспособность флакона.

Отпечаток факела с большим количеством краски в одной из частей (верхней, нижней)

Нужно проверить, происходит ли это из-за воздушной головки или дюзы. Это можно осуществить, сделав тестовое распыление на картонку. Потом повернуть воздушную головку на половину оборота.
Если дефект в факеле изменил положение, то проблема в воздушной головке. Чаще всего так происходит из-за засорения (отверстий на выступах). Тщательная чистка воздушной головки решит проблему.
Если дефект остаётся неизменным после вращения воздушной головки, тогда проблема в покрасочной головке (дюзе). Если это так, то первое что нужно проверить – небольшой заусенец на краю дюзы. Его можно убрать шлифованием шлифовальной бумагой P600 с водой или на сухую. Если такого заусенца нет, то, скорее всего, на выходе из дюзы могла скопиться засохшая краска. Её можно очистить замачиванием окрасочной головки в растворителе и очистка специальной мягкой щёткой.
Неправильно выставленная регулировка факела, слишком низкое давление или слишком вязкая краска могут также быть причиной избыточного распыления краски в центре факела.
Воздушные отверстия на выступах воздушной головки частично засорены. Засор с левой или с правой стороны окрасочной головки. Загрязнено посадочное место воздушной головки или окрасочной головки.
Нарост краски на воздушной головки, частично засорённые отверстия на выступах воздушной головки, засорённые центральные отверстия или дюза. Нарост краски на окрасочной головки или частично засорённая окрасочная головка.

Когда я слышу слово «покраска», я хватаюсь за пистолет…

Все пистолеты, применяющиеся в ремонтной окраске автомобилей, работают по принципу пневматического распыления. Это означает, что лакокрасочный материал, подающийся в краскопульт и выходящий из его сопла, разбивается на мелкие частицы потоком сжатого воздуха, вылетающего с большой скоростью из отверстий воздушной головки.

В результате образуется так называемый окрасочный факел, состоящий из частичек лакокрасочного материала, движущихся по направлению к окрашиваемой поверхности. Долетев до поверхности, частички оседают на ней, формируя лакокрасочного покрытие.

Устройство и особенности конструкции окрасочных пистолетов

Конструкция окрасочных пистолетов включает в себя:

корпус с каналами для подачи сжатого воздуха и краски, снабженными игольчатыми клапанами,
спусковой рычаг, управляющий переключением клапанов,
выходное сопло для смесеобразования и формирования факела требуемой формы,
резервуар (бачок) для краски,
регулировочные винты для изменения расхода воздуха, краски и корректировки пятна распыла.

Устройство краскопульта SATA

К особенностям конструкции можно еще отнести механизм спускового крючка. Он устроен так, что при его нажатии сначала открывается подача сжатого воздуха. Дальнейшее нажатие приводит к срабатыванию клапана подачи краски.

Функции и расположение регуляторов

Как уже было сказано, на корпусе любого современного краскопульта имеется несколько регулировочных винтов.

Первый, самый верхний (на некоторых краскопультах, как например у SATA, может располагаться сбоку), отвечает за корректировку размера и формы окрасочного факела.
Второй отвечает за регулировку хода иглы и количество подаваемого материала.
На многих краскопультах присутствует еще и третий винт, с помощью которого регулируется подача воздуха на входе. Как правило, он располагается внизу на рукоятке пистолета. У SATA этот винт находится «сзади» — под винтом регулировки подачи материала.

Регуляторы на корпусе краскопульта SATA

Вопрос регулировки краскопульта сводится к выбору правильного баланса «воздух — материал». При правильно подобранном соотношении эти параметры позволяют получить максимально равномерный окрасочный факел по всей ширине, и такое же равномерное распределение лакокрасочного материала по поверхности.

Основные правила регулировки краскопульта

Перед тем как начинать работу, обязательно отрегулируйте оборудование. В противном случае работать оно будет со сбоями. Если не осуществить регулировку, то расход краски будет слишком большим, качество снизится. Для выполнения настройки применяются специальные регулировочные винты. Они позволяют установить требуемый размер факела для покраски, форму распыления пятна. Для регулировки используется специальный тест, т. е. нанесение красящего состава на лист бумаги или гипсокартона.

Предварительно выбирается проходное отверстие и количество краски для распыления. Надо подобрать, на каком расстоянии необходимо держать оборудование, как развести состав, чтобы он не был слишком жидким либо густым. Можно установить давление для распыла. Все зависит от того, какая именно краска применяется для работы. Обычно рабочее давление составляет 3-5 бар, но для отдельных составов могут быть свои требования. Во время такой регулировки можно изменить форму конуса.

Схема настройки краскопульта.

Чтобы расход краски был экономным, необходимо определить не только подачу, но и степень ее разведения. Используется только пробное окрашивание, так как другими методами получить точное значение не получится. Необходимо тщательно осмотреть пятно краски, его качество, интенсивность. Это позволит, потратив всего полчаса, в точности развести краску для использования, определить расстояние и другие показатели. Если краска слишком жидкая, то пятно получается с потеками, не качественное. Чтобы избежать подобных ситуаций, необходимо сначала развести малое количество краски, а не всю сразу. В таком случае получится исключить лишние затраты.

Что потребуется для ремонта

Вне зависимости от принципа работы красящего механизма, прежде чем приступить к диагностике и устранению неисправностей, надо приготовить следующие инструменты и запчасти:

набор гаечных ключей различного размера;
плоскогубцы;
отвертку;
ремкомплект и другие наборы запчастей.

Магазин запчастей для ремонтно-строительной техники сможет предложить несколько вариантов ремкомплектов для устранения неполадок у пульверизаторов. Это может быть:

Стандартный ремкомплект, состоящий из нескольких болтов и резиновых уплотнителей (такими наборами для ремонта лучше запастись заранее из-за того, что уплотнители под воздействием красящих веществ быстро приходят в негодность).
Специализированный ремкомплект. В набор входят запчасти для краскопультов, необходимые для устранения определенной неполадки или замены вышедшей из строя детали.

Как настроить краскопульт для покраски автомобиля

Напыляемый устройством слой на поверхность должен быть однородным, без неровностей и подтеков. Поэтому автоматический пульверизатор необходимо отрегулировать перед началом работы. Настройку краскопульта для покраски автомобиля можно выполнить по инструкции своими руками.

Настройка краскопульта

Основные этапы регулировки аппарата:

Подготовка по рецепту, фильтрование и заполнение бачка устройства рабочей смесью.
Подбор требуемого размера, формы и дисперсности частиц краски в факеле.
Настройка давления воздуха в краскопульте с манометром или без.
Регулировка подачи рабочей смеси в камеру смешивания.
Пробное нанесение краски на поверхность и финишный настрой.

Хорошо выполненная калибровка аппарата обеспечит качественное покрытие поверхности автомобиля грунтом, лаком, акриловой базой и матрикс-металликом с наименьшими расходом рабочего раствора.

Регулировка размера факела

Отверстие сопла, через которое наносят смесь, можно изменять подвижным стержнем с конической головкой. Вращением регулировочного винта настраивают просвет форсунки и размер факела. При меньшем перекрытии отверстия поток распыляется широким конусом, с образованием на поверхности круглого или овального пятна краски. С ограниченным поступлением воздуха струя смеси сужается в одну точку. Винт регулировки факела расположен на пистолете краскопульта.

Настраиваем давление воздуха

Качество покрытия автомобильной поверхности зависит от размера напыляемых частиц краски. Более мелкие образуют тонкий однородный слой на поверхности без подтеков и неровностей. Должную дисперсность потока смеси обеспечивает оптимальное давление воздуха.

Некоторые модели оснащены встроенным приспособлением настройки. Но чаще для регулировки краскопульта для покраски автомобиля применяют внешние манометры. Недостаток давления воздуха приводит к неравномерному нанесению состава, а превышение – к деформации факела.

С использованием манометра и регулятора

Автоматический распылитель краски имеет лучшие показатели работы при регламентированном давлении воздуха. Для подготовки необходимо подсоединить манометр и регулятор к распыляющему пистолету. Выкрутить винты настройки подачи воздуха и смеси. Включить распылитель и выставить нужное давление в системе.

Встроенный манометр

Отрегулировать краскопульт для покраски автомобиля, снабженный приспособлением для измерения параметров потока, можно без подключения внешних приборов. При регулировке полностью открывают выход воздуха и краски. При помощи встроенного манометра измеряют поток. Винтом настройки выставляют требуемое давление воздуха в системе.

Манометр без регулятора

Некоторые китайские модели краскопультов только измеряют параметры потока, без возможности настройки. Необходимо с открытым пистолетом проверить показания напора воздуха. Если параметры имеют отклонения, то настраивают редуктор внешнего компрессора.

Манометр отсутствует.

Недорогие модели не оборудованы измерительными приборами. Поэтому для точной регулировки краскопульта для покраски автомобиля необходимо учесть снижение напора в шланге и пистолете краскопульта. Далее на редукторе внешнего компрессора выставляют требуемое для работы давление с учетом потерь в системе.

https://youtube.com/watch?v=ajyPD9GnyUE%3F

Настройка подачи краски

После установки рабочего давления и размера и формы факела необходимо отрегулировать поступление смеси в камеру смешивания пистолета. Чтобы правильно настроить краскопульт для покраски авто, винт подачи нужно открутить на 1-2 витка, чтобы установить минимальный поток. Затем добавляют поступление смеси до получения равномерного распределения на окрашиваемой поверхности. Курок покрасочного пистолета также позволяет регулировать подачу в процессе напыления состава.

Подготавливаем краску

Правильно приготовленная смесь компонентов обеспечивает качественный слой ЛКП на поверхности. Чтобы настроить краскопульт для покраски автомобиля акриловой краской, используют вискозиметр для определения вязкости и растворитель.

Требуемый объем компонентов устанавливают по таблице. В смесь добавляют небольшими порциями, размешивая стержнем из нейтрального материала. Для настройки краскопульта для покраски автомобиля металликом используют мерные стаканы или линейку. А также применяют растворитель для снижения вязкости до требуемого величины.

Резюме

При полной окраске кузова, окраске отдельных деталей и прочих значительных поверхностей, правильной настройкой краскопульта считается такая, при которой полностью открыты регуляторы воздушного потока, подачи краски и ширины факела, и при нажатом курке установлено рекомендованное давление на входе в краскопульт. При этом отпечаток факела должен быть максимально равномерным, без каких-либо изъянов и геометрических смещений.
При частичной покраске, покраске небольших деталей и труднодоступных мест, ширину факела, подачу материала и входное давление можно варьировать исходя из ситуации. Главным критерием всегда остается правильность формы и равномерность отпечатка факела.
Рекомендованное входное давление в зависимости от модели и производителя краскопульта варьируется в пределах: 3-4 атм для конвенциональных распылителей и 1,5-2,5 атм для HVLP и LVLP (RP, Trans Tech). Точные рекомендации смотрите в документации к краскопульту.
Если рекомендованное входное давление неизвестно, оно подбирается опытным путем до получения максимально равномерного отпечатка факела (при полностью открытых всех регуляторах на корпусе краскопульта).
Сопло краскопульта должно соответствовать вязкости распыляемого материала.

И не забывайте проделывать несложный «ритуал» настройки краскопульта перед началом любых окрасочных работ.

Регулировка и ремонт краскопульта при различных неисправностях
