Что Такое AHD Камеры Системы Видеонаблюдения — Готовый Комплект UControl ПРЕМИУМ 8A

Инструкция по монтажу видеонаблюдения

Монтаж своими руками – большое преимущество готовых комплектов. Для установки системы не требуется специальных навыков, работу можно поручить штатному электрику.

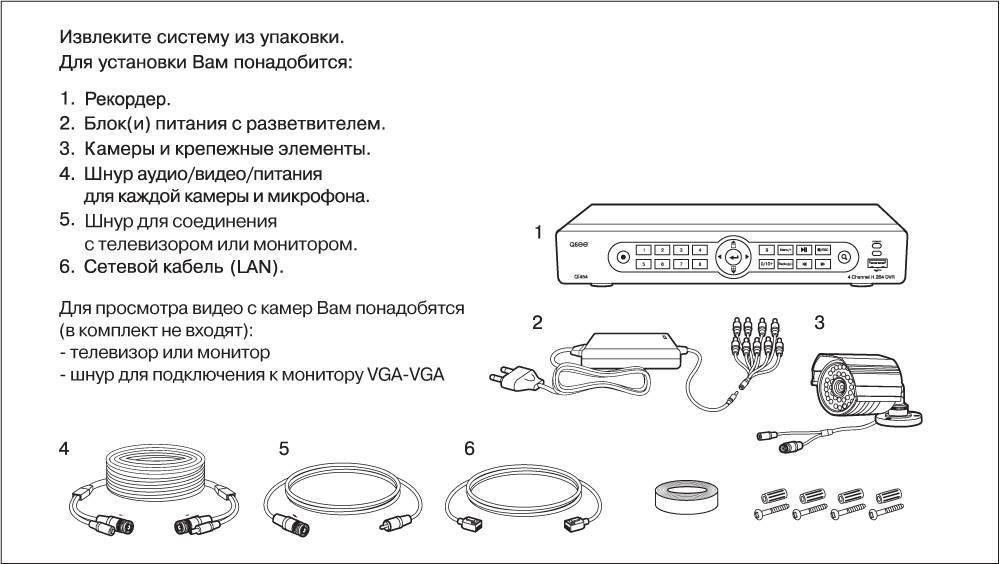

Этап 1. Подготовка оборудования

Распакуйте набор, проверьте целостность оборудования. Заранее подготовьте рабочие инструменты, кабель-канал либо гофру для прокладки соединительных шнуров.

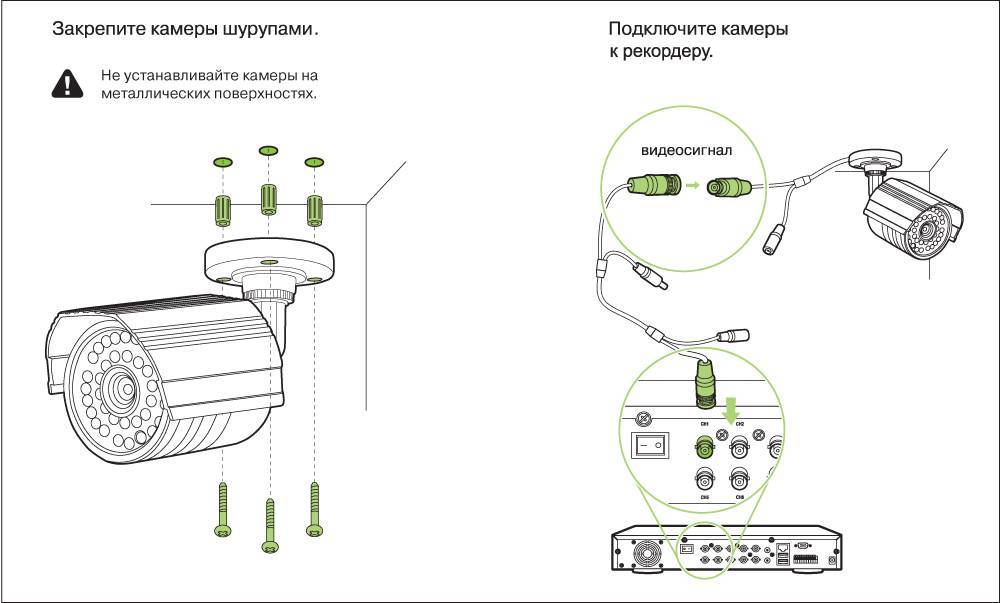

Этап 2. Установка камер

Установите камеры на максимально возможной высоте, зафиксируйте их шурупами. Угол обзора обязательно должен захватывать проблемные зоны: зал самообслуживания, кассовые участки, входы и выходы, парковки. Оборудование запрещено монтировать вблизи силовых кабелей – это может ухудшить сигнал, а также нежелательно крепить камеры на металлических поверхностях.

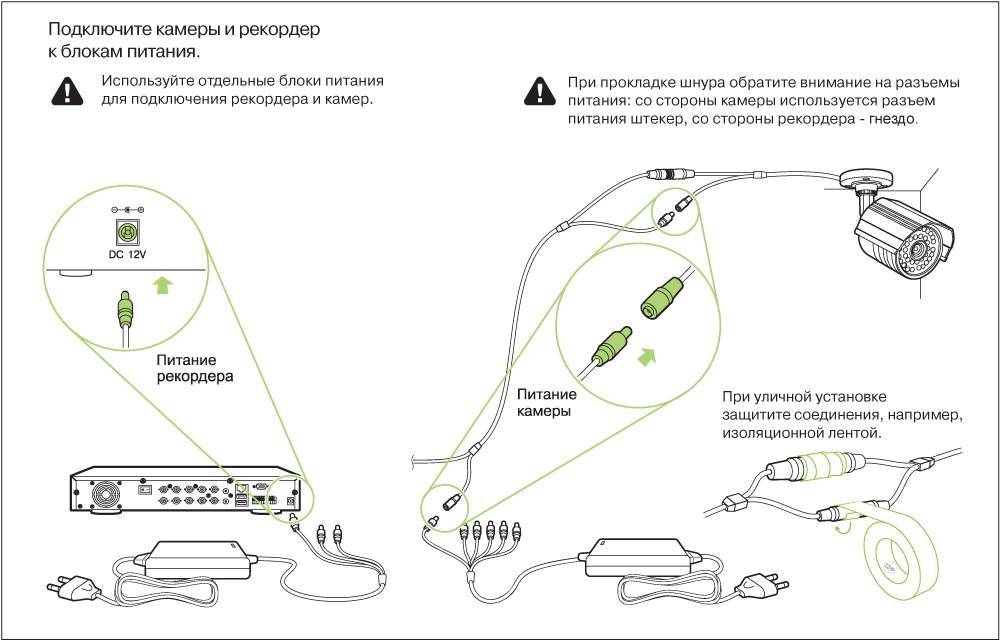

Этап 3. Подключение блоков питания

Подключите один блок питания к рекордеру, второй при помощи разветвителя из комплекта – к камерам. Соединительные шнуры уложите в гофры либо кабель-каналы. Лучше всего провести скрытый монтаж кабеля – это поможет уберечь систему от злоумышленников. Видеорекордер следует убрать в недоступное для сотрудников и покупателей помещение или ящик.

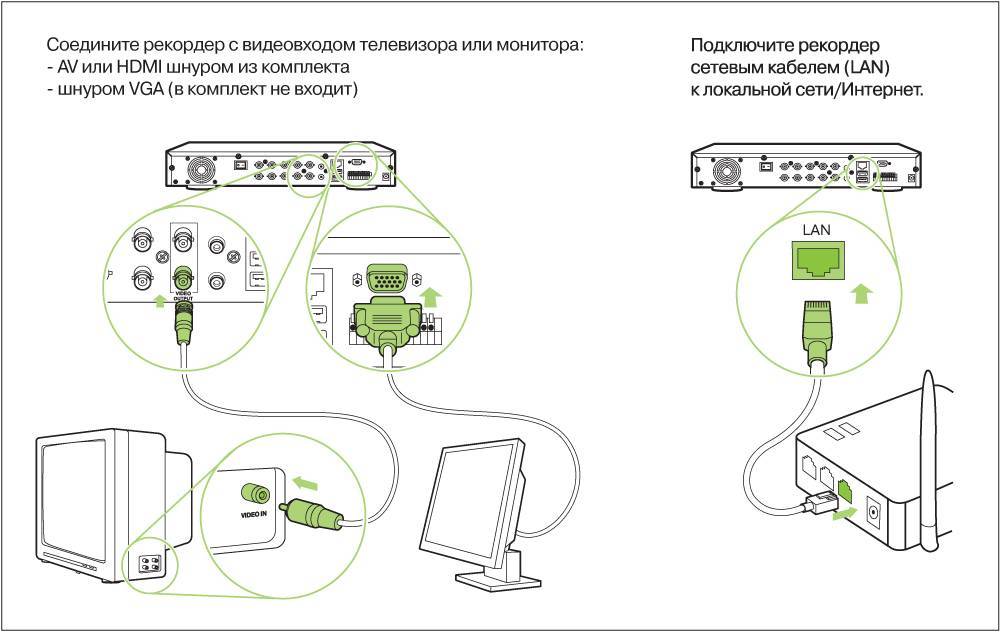

Этап 4. Финишные настройки

Для онлайн-доступа подключите оборудование к локальной сети или Интернет. Готовые решения настроены производителем, но вы можете внести изменения по своему усмотрению. Например, изменить настройки расписания записи с постоянной на детектор движения.

Важно! При установке камер в магазине обязательно повесьте предупреждающие таблички «Ведется видеонаблюдение». Правильно подобранное и установленное видеонаблюдение быстро окупается

Оно помогает предотвратить воровство со стороны сотрудников и покупателей, а записи с камер служат решающим доказательством в случае судебных разбирательств

Правильно подобранное и установленное видеонаблюдение быстро окупается. Оно помогает предотвратить воровство со стороны сотрудников и покупателей, а записи с камер служат решающим доказательством в случае судебных разбирательств.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

Как не ошибиться в выборе?

Наиболее важными характеристиками камер, на которые стоит обращать внимание при покупке, являются следующие параметры:

• Разрешение;
• Угол обзора объектива и фокусное расстояние;
• Чувствительность матрицы;
• Наличие ИК подсветки.

Со всеми критериями выбора вы можете ознакомиться в статье «Как выбрать камеру для видеонаблюдения?», а сейчас мы кратко разберем описанные параметры.

Разрешение. От разрешения записи зависит качество получаемой картинки, и чем оно больше, тем больше деталей вы сможете различить. Советуем выбирать устройства с хорошим разрешением, т. к. некачественное изображение с большими пикселями на экране вас явно не порадует. Как минимум отдавайте предпочтение аналоговым камерам высокого разрешения из класса AHD-M, которые уже могут обеспечить приемлемое качество изображения, или AHD-H с Full HD разрешением.

Сравнение фокусных расстояний объективов камер видеонаблюдения

Угол обзора и ФР. Угол обзора тесно связан с фокусным расстоянием, и чем ФР больше, тем меньше угол обзора. Например, вам необходимо осуществить контроль над определенной территорией (ограда дома, дачный участок, комната квартиры и т. д.), и на видеозаписи вы хотите получить общий широкий обзор всего участка. В этом случае выбирайте устройства с минимальным фокусным расстоянием и углом обзора от 90°. Когда необходимо осуществлять видеонаблюдение за определенным статичным объектом, вам потребуется камеры с более высоким фокусным расстоянием и небольшим углом обзора (например, 30°). Более понятным языком мы описывали это в статье, ссылка на которую приведена выше.

Чувствительность и ИК подсветка. От чувствительности матрицы зависит качество изображения с камеры в недостаточных условиях освещенности. Например, камеры с низкой чувствительностью сенсора будут выдавать просто черную картинку на экране монитора при наступлении сумерек, когда, как устройства с высокой чувствительностью способны осуществлять видеонаблюдение в приемлемом качестве вплоть до наступления темноты, а в темноте им позволяет снимать встроенная ИК подсветка. При этом большинство камер переходит в черно белый режим съемки (день/ночь), т. к. только в этом случае можно сохранить качество изображения без существенных потерь.

С этим читают:

Приобретаем 3G/4G усилитель GSM сигнала: проверка сигнала, критерии выбора и обзор моделей

Камера для ночного видеонаблюдения

Выбираем жесткий диск для видеонаблюдения

Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Подключение IP видеокамеры к аналоговому видеорегистратору

Сам процесс интеграции ip-видеокамеры в старую систему видеонаблюдения довольно затратный, как с экономической точки зрения, так и по объему выполненных работ. Если видеорегистратор не имеет сетевого порта rj-45 и не является гибридным, то единственный выход, это применение декодера, к примеру, VIP XD от компании Bosch. Это устройство декодирует цифровой сигнал в формате MPEG4 с частотой 30 кадров в секунду в форматы Pal и/или NTFS. Устройство может поддерживать до четырех видеопортов, имеет установленные интерфейсы rj-45, BNC, VGA. Его можно параллельно подключить к монитору и использовать в режиме просмотра. Некоторые версии устройства имеют возможность подключения одноканальной двунаправленной аудио связи, которая передается параллельно с видеосигналом по тому же кабелю. Какие модели устройства помимо стандартного интерфейса имеют встроенный усилитель, который может обеспечить подключение к динамику микрофону.

Причины необходимости модернизации устаревших аналоговых систем видеонаблюдения

• Необходимость в дополнительном количестве камер видеонаблюдения (масштабирование системы);
• Повышение требований в системе контроля доступа и безопасности организации;
• Необходимость внедрения новых функциональных возможностей (видеоаналитика);
• Объединение системы видеонаблюдения со СКУД;
• Чрезмерный износ и моральное устаревание оборудования.
• Кроме того, причины модернизации могут быть технического характера:
• Проблемы с кабельной сетью: износ, механические повреждения;
• Запуск нового оборудования, имеющего высокий уровень электромагнитного излучения;
• Низкая производительность оборудования:
• Неспособность устаревшей аналоговой камеры справиться со встречной засветкой;
• Низкое качество изображения, система видеоаналитики не способна распознать автомобильные номера и человеческие лица;
• Громоздкий видеоархив без возможности аналитического поиска.

Подключение комплекта видеонаблюдения (AHD) к интернету

Рассказ о системе AHD видеонаблюдения UControl был бы не полным, если бы я не показал, как вести подключить камеры и регистратор к интернету, чтобы вести контроль за помещением в режиме онлайн.
Сделать не менее просто, чем собрать сам комплект. Подключение к регистратору через интернет происходит по технологии P2P, т.е. нам не нужно ни получать у провайдера «белый» IP-адрес, либо использовать сервис динамических IP-адресов, ни настраивать пробросы портов на роутере.

Для начала нам нужно будет скачать специальное приложение Q-See QT View на свой мобильный телефон. Здесь можно все параметры ввести вручную, но гораздо интереснее и удобнее использовать специальный QR-код, который нанесен на наклейке на регистраторе.

В программе в меню мы нажимаем на значок QR-кода, открывается сканер, и мы его наводим на сам QR-код. После этого попадаем на картинку с камерами с нашего видеорегистратора.

Суть заключается в том, что в данном QR-коде скрыт MAC-адрес конкретно данного регистратора, и логин и пароль для подключения к нему. Поэтому если вдруг вы не можете при помощи QR-кода зайти в настройки, то при старте программы для авторизации используйте MAC-адрес рекордера, указанный на той же самой наклейке — его нужно будет вписать в раздел SN (или Server). Далее – ввести логин admin и пароль 123456. После этого, вручную вписав все эти данные, вы так же подключаетесь к своей системе видеонаблюдения.

Разумеется, подключиться к нашим камерам можно как из локальной сети, так и через интернет с компьютера, но более подробно здесь я останавливаться на этом не буду, потому что предыдущая статья, посвященная регистраторам UControl, наглядно показывает, как это сделать.

Что лучше – IP- или AHD-видеонаблюдение?

На этот вопрос однозначного ответа дать нельзя, у обоих есть преимущества. Так, IP-камеры дают возможность достаточно легко настроить видеонаблюдение посредством облачных серверов, хотя, как выше говорилось, видеосигнал в этом случае на регистратор передается с задержкой – из общего видеопотока может выпасть несколько секунд при записи, которых может в дальнейшем не хватить для доказательства факта преступления. В местах, в которых ставится во главу угла немедленное реагирование на обстоятельства, будет уместней AHD-камера, настройка которой пусть и чуть сложнее, зато она позволит охране сразу отреагировать на действия преступников.

Запись звука

IP камеры помимо встроенных SD карт могут идти со встроенными микрофонами.

У AHD их нет и они должны подключаться непосредственно к регистратору, после чего выводятся в заданную точку. Однозначный вывод плюс это или минус сделать невозможно.

Почему так? Когда вы подключаете камеру со встроенным микрофоном, у вас отпадает возможность выбора самого микрофона. А они бывают очень разными и чаще всего подбираются индивидуально под конкретное помещение или площадь.

Если вам требуется высокое качество звукозаписи, то микрофон необходимо монтировать в непосредственной близости от источника этого звука. Например, возле входной двери, возле кассы и т.д.

При установке камер со встроенными микрофонами на 2-х, 3-х метровой высоте в помещении 40-50м2, вы никогда не получите того звучания как от AHD вариантов с отдельными источниками звукозаписи.

Замыкание контактов на плате

Что делать если на камере нет джойстика и нет поддержки UTC управления, а переключить ее в аналоговый режим нужно. Для этого есть еще один вариант переключения – замыкание контактов на плате.

Порядок действий:

• разбираем видеокамеру до платы;
• на плате ищем восьми пиновую свободную колодку;
• на колодке есть контакты с символами  G, L, R, E, U, D;
• отключите и включите питание видеокамеры;
• для переключения в CVBS сигнал закоротите контакты G и L на 5 секунд.

Для возврата в AHD, необходимо замкнуть G и R на 5 секунд.

Данная 8 пиновая колодка находится на плате для подключения джойстика.

Маркировка колодки: G, L, R, E, U, D.

Расшифровка:

• G – земля;
• L – влево;
• R – вправо;
• E – ввод;
• U – вверх;
• D – вверх.

Когда замыкаем G и L – это влево, R и G – вправо.

Другие статьи:

• • Процесс изготовления элементов электроники
  • Основные принципы при проектировании системы видеонаблюдения
  • Какие бывают видеокамеры для наблюдения
  • ик прожектор своими руками

Преимущества использования

Одним из основных преимуществ, которые предоставляет технология AHD — имеет открытый протокол. Это позволяет производить видеокамеры, видеорегистраторы и другие устройства, поддерживающие данный стандарт, любой компании. Подключение AHD камеры осуществляется через стандартный коаксиальный кабель (BNC разъем), однако аппаратура менее требовательна к его качеству, чем другие стандарты. Кроме того видеонаблюдение AHD можно настроить на уже проложенных Ethernet сетях. При этом для передачи видеосигнала задействованы только 2 провода. Другие 2 можно использовать для подключения устройства к электропитанию. Таким образом, в точке удаленного подключения место одной IP камеры можно настроить две аналоговые с подключением питания или 4 со своими сетевыми адаптерами.

Принципиальным отличием от других форматов аналогового сигнала высокой четкости является особенность обработки сигнала. Так называемая связка ISP+AHD TX. Сигнал, поступающий от матрицы высокого разрешения, разделяется на яркостную и цветоностную составляющую. Это позволяет более тщательно обработать цифровое изображение: уменьшить шумы, устранить засветки, настроить чувствительность, использовать функцию расширения динамического диапазона и т.п. Кроме того, при помощи этой же аппаратной составляющей обрабатываются сигналы управления поворотными PTZ-устройствами и инфракрасной подсветкой.

https://youtube.com/watch?v=p6DcQBVCbds

Высокое разрешение изображения, полученного при помощи технологии AHD 4mp Видеокамера модель Sohran AHD-4/3.6 St.

Возможность беспроводной системы, добавление видеокамер

Преимущества IP:

• добавление новых камер проще: тянуть еще одни кабель к регистратору в принципе можно, но не обязательно — достаточно сделать подключение в общую сеть через разветвитель;
• есть возможность обустроить беспроводную сеть по Wi-Fi, провод будет идти только к точке доступа, к роутеру;
• масштабируемость чрезвычайно большая, можно подсоединять буквально неограниченное количество видеокамер (более 200).

Особенности AHD:

• масштабируемость меньшая, обычно видеорегистратор рассчитан максимум на 32 канала;
• нельзя систему сделать беспроводной — камеры к регистратору подсоединяются только проводами. Но проводное подсоединение можно рассматривать как преимущество. Wi-Fi сигнал легко глушится, а провод, спрятанный под землей, найти и перерезать не так уж просто, и такая задача усложнится, если сделать дублирующую линию.

Для стандартных объектов, например, для дачи и жилого дома с избытком хватит рамок масштабируемости AHD, поэтому в таких случаях данный параметр второстепенный. Впрочем, можно применить 2 и больше DVR, улучшив таким образом число устройств.

Видеорегистратор для видеокамер IP, AHD

Для IP видеорегистратор (NVR) намного дешевле и он не обязательный: выступает тут больше как хранилище информации. С таким же успехом в его роли можно использовать только обычный хаб (свитч), подключенный к ПК, что можно часто наблюдать. Тут позиции «цифры» получше.

Итак, камеры IP в сеть группируются как описано, или отдельным маршрутизатором с NVR, или только последним, если он совмещает функции коммутатора. Моделей NVR c несколькими портами PoE большинство, то есть определенное количество камер можно подключать к нему напрямую без свитча.

Для AHD описываемый прибор (DVR) намного дороже, камеры без него нельзя использовать. Устройство не только выполняет роль маршрутизатора (тут для любых конфигураций отдельного такого прибора не требуется), хранилища, но и преобразователя аналогового сигнала в «цифру» для вывода удобного формата на монитор. В такой системе ПК тоже можно использовать как сервер, для хранения данных, но он не заменит регистратор. Напрямую камеры к ПК или через обычный хаб, как при IP оснащении, подключить невозможно. DVR для AHD намного дороже, количество портов сильно влияет на цену. Но все равно система в конечном итоге дешевле.

Задняя часть DVR имеет входы от проводов камер под штекеры, как у антенн в телевизоре, они подключаются сразу к нему без посредников. В случае с IP, особенно, если камер много, провода могут сначала идти к маршрутизатору (коммутатор, хаб, роутер, свитч), а затем уже к NVR через один разъем для одного кабеля, то есть входов для каждой камеры на регистраторе может не быть. А также если на NVR есть несколько PoE, то видеофиксаторы можно подсоединять «пучками» через свои маршрутизаторы.

При цифровой системе IP маршрутизатор или камеру (к сетевому входу) можно подключить к компьютеру напрямую. AHD камера подсоединяется только через DVR, но можно также докупить индивидуальный конвертор в «цифру» в виде небольших коробочек, подсоединяемых на выход устройства, тогда его изначально используют как IP.

К монитору в двух случаях видеорегистратор подключается привычным VGA, реже используются DVI, HDMI, Display Port.

Рекордеры IP обычно стоят меньше, чем для AHD, но это не значит, что удалось найти систему дешевле, так как может потребоваться еще и коммутатор.

Отметим также, что есть видеорегистраторы (гибридные) под три варианта систем видеонаблюдения (старый аналог, AHD, IP) с соответствующими типами разъемов под каждый вид оборудования.

Тип исполнения ip видеокамер?

Сетевые видеокамеры имеют различное исполнение, которое соответствует любому критерию выбора. Рассмотрим типы ip видеокамер:

Корпусные видеокамеры. Такие видеокамеры предназначены для установки вне помещения в специальный гермо-кожух. Хочется отметить, что производителей выпускающих данные решения с каждым днем все меньше. Сегодня все производители систем видеонаблюдения стараются облегчить процесс установки и позиционирования видеокамеры, поэтому создаются различные цилиндрические уличные видеокамеры, защищенные от влияния внешней среды.

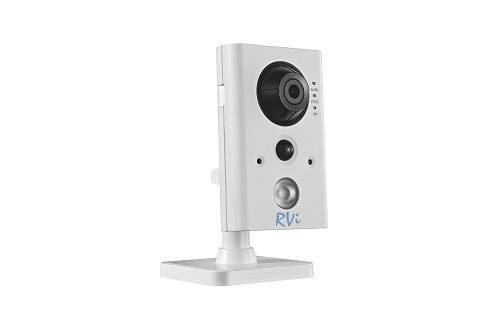

Корпусные компактные видеокамеры (мультимедийные). Этот тип применим только для установки внутри помещения. Отличное решение для офиса или квартиры. Такие видеокамеры еще называют мультимедийными, так как они имеют встроенный микрофон и разъем под флэш карту.

Купольные видеокамеры. Обычно купольные видеокамеры монтируются внутри помещения, так как рабочий диапазон температур внутренней видеокамеры составляет от + 10 до +50 °с, реже можно встретить и уличные купольные видеокамеры, которые как правило обладают железным корпусом и встроенным обогревателем. Идеальное место монтажа купольной видеокамеры считается потолок, но и на стене смонтировать и отрегулировать не составит большого труда, если устройство не имеет вариофакальный объектив.

Поворотные видеокамеры(PTZ). Данные видеокамеры применяются на местах, которым необходим постоянный мониторинг и тщательное слежение за объектом. PTZ видеокамера может менять угол и сцену обзора, производить зумирование, но  следует понимать, что все эти действия производятся не в автоматическом режиме, а с помощью оператора, управляющим устройством при помощи ptz пульта или удаленно через сms клиент. В автоматическом режиме ptz видеокамера способна вести патрулирование по заранее заданным точкам. Поворотная видеокамера стоит гораздо дороже любой другой видеокамеры, более дорога в обслуживании, так что в большинстве случаев стоит сто раз подумать, что будет лучше установить одну ptz видеокамеру или 5 обычных за эти же деньги.

Цилиндрические видеокамеры. Такие видеокамеры выполнены в уличном корпусе, напоминающий цилиндр. Установка возможна как на улице так и внутри помещения. Установка камеры цилиндрического типа возможна, как на потолке так и на стене. Цилиндрические видеокамеры это лучшее и самое удобное решение для рядового покупателя, решившего организовать уличное видеонаблюдение.

Готовые системы видеонаблюдения UControl на 8 камер

Бизнес 8S, цена 38 990 руб.

Самое простое и бюджетное готовое решение. В комплект входят 8 всепогодных видеокамер с ночным видением до 30 метров и 8-канальный рекордер. Камеры стандартные аналоговые. Пример записи для данного и всех остальных комплектов доступен на странице описания товара.

AHD Бизнес 9A, цена 62 990 руб.

Готовая система с 8-канальным мультигибридным рекордером, позволяющим подключать как аналоговые, так и более продвитутые камеры стандартов AHD, CVI или TVI. Комплект включает 8 AHD камер ночного видения с разрешением 1280х720 (720p).

AHD Премиум 9A Мини, цена 69 990 руб.

Готовый комплект с 16-канальным мультигибридным рекордером и 8 всепогодными цветными AHD камерами с HD разрешением 1280х720 (720p). Такой вариант позволит в будущем увеличить количество камер без необходимости замены рекордера.

Бизнес HD, цена 113 990 руб.

8-канальный цифровой HD-SDI рекордер и 8 цветных цифровых всепогодных HD-SDI камер с великолепным качеством картинки и разрешением 1920х1080 (Full HD).

В комплекты систем UControl входят: камеры, видеорекордер с жестким диском или без него, провода длиной 30 м с разъемами для подключения оборудования, блоки питания, аудио и видео кабели и другие необходимые аксессуары и пошаговые инструкции.

Выбор оборудования

Оптимальный вариант для магазина – готовая система видеонаблюдения. Кроме самого рекордера, в типовой набор входят камеры (стандартные аналоговые либо цифровые), соединительные шнуры и крепежные элементы, блоки питания для рекордера и камер с разветвителем, мышка для управления. Чаще всего в комплекте есть жесткий диск для записи, но его можно докупить и отдельно. Оборудование подбирается под определенные цели: чем шире возможности техники, тем выше ее стоимость.

Выбор видеокамер

Цена готового комплекта во многом зависит от вида камеры. Рассмотрим какими характеристиками обладают камеры:

• Тип. Выделяют цифровые и аналоговые модели. Первые отличаются высоким разрешением, что позволяет масштабировать изображение без потери качества картинки. Основным плюсом вторых является более низкая стоимость.
• Разрешение. Показатель определяет четкость изображения и распознавание объектов съемки. Хорошим ориентиром могут служить максимальные значения: цифровые IP-камеры – 3840х2160 пикселей, форматы HD-SDI, AHD или CVI – 1920х1080 пикселей, аналоговые модели – 900-1000 ТВЛ.
• Угол обзора. Зависит от фокусного расстояния и размера матрицы. Стандартные камеры охранного видеонаблюдения охватывают диапазон в 20-90 градусов. В вариофокальных моделях можно регулировать угол обзора.
• Степень защиты. Под этот параметр попадает класс влаго- и пылеизоляции, вид исполнения, рабочая температура. Характеристика определяет место установки – уличные модели оснащаются герметичными металлическими корпусами.
• Чувствительность. Характеристика показывает минимальный уровень освещенности, при котором камера передает качественное изображение. За ночное видение отвечает инфракрасная подсветка (ИК-подсветка).
• Способ управления. Стационарные камеры направляются в определенную сторону, поворотные PTZ камеры могут изменять направление обзора в процессе работы.

Разные зоны магазина требуют индивидуального подхода. При выборе камер можно руководствоваться следующими советами:

• В больших торговых залах и на входе в магазин при постоянном наличии сотрудника охраны у монитора желательно использовать поворотные PTZ модели с оптическим трансфокатором. Если такого сотрудника нет, то лучше использовать стационарные камеры.
• Для расширения зоны охвата рекомендуется устанавливать купольные или стандартные камеры, например, на потолок, ведь чем дальше находится камера от объекта съемки, тем большую площадь она видит.
• Если потолок в помещении слишком высок, но при этом много стеллажей, можно вынести точки видеонаблюдения на кронштейны, закрепив их на стеллажах.
• Установленные на кассах камеры должны иметь хорошее разрешение, чтобы на изображении можно было рассмотреть номинал банкнот. Если вы хотите оценить уровень обслуживания, дополнительно можно подключить к системе микрофон.
• Для зон входа и выхода подойдут недорогие камеры с узконаправленным объективом (угол обзора 20-40 градусов), который будет фиксировать лица людей.
• Наконец, одно из самых главных правил при проектировании видеонаблюдения – одна задача – одна камера.

Для оперативного мониторинга целесообразно закрепить за одним из сотрудников охраны функцию наблюдения за происходящим на камерах. Опыт показывает, что его нахождение в торговом зале в разы менее эффективно, ведь с помощью системы видеонаблюдения охранник единовременно имеет до 16 и более «глаз», может «заглянуть» за угол, находиться одновременно «и тут, и там» и т.д.

Выбор видеорегистратора

В функции видеорегистраторов входит запись, хранение архива и передача информации через интернет. Hi-end модели способны идентифицировать лица и анализировать траекторию перемещений людей.

Основные характеристики:

• Количество видео- и аудиоканалов (4, 8 или 16). Параметр определяет, сколько камер или микрофонов можно подключить к рекордеру.
• Качество записи. Выбор формата зависит от задач, которые будет решать каждая конкретная камера и площади помещения (обычно чем она больше, тем выше должно быть качество). В зависимости от типа системы, параметры разрешения будут следующие: 960H (960×576 пикселей), 720p (1280х720 пикселей), Full HD (1920х1080 пикселей).
• Объем памяти. Поскольку в магазине чаще всего ведется непрерывная запись, рекордер должен быть совместим с большими накопителями (от 2-3 ТБ).

В комплектацию обычно входят соединительные шнуры для подключения к монитору или ТВ, LAN кабель, блоки питания, инструкции и другие аксессуары.

Выводы

Невозможно определить, какие камеры лучше: ip или аналоговые, без учета условий установки и требований к охране объекта.

Преимущества аналоговых систем перед цифровыми системами видеонаблюдения:

1. Простота установки, высокая надежность, переход от предыдущих поколений видеосистем к видеокамерам высокого разрешения. Замена кабелей не требуется, оборудование не перенастраивается, а персонал не переучивается.
2. Изображение не зависит от пропускной способности и загруженности сетевого канала, передается без задержек, присущих IP системам.
3. Сигнал передается на большее, чем у цифровых камер, расстояние, без дополнительных устройств усиления.
4. Стоимость ниже.
5. Наблюдение организовывается локально, и не зависит от наличия интернета.

Преимущества цифровых ip камер и систем перед аналоговыми системами:

1. Витая пара меньше подвержена помехам, чем кабель аналоговых устройств.
2. Камера включается в локальную сеть с уникальным IP, обнаруживается средствами удаленного управления, как отдельное устройство.
3. Неограниченная поддержка современных алгоритмов видеоанализа, ориентирующихся на цифровой сигнал.
4. Высокое максимальное разрешение.
5. Все ведущие бренды поддерживают цифровые системы. Panasonic, Axis, Canon, Bosch, Avigilon, Pelco, Sony не применяют в своей продукции аналоговые форматы, только IP-камеры.

Таблица сравнения действующих форматов

	АНD	НD-СVI	НD-ТVI	IР
Разрешение видео	5 Мп	5 Мп	8 Мп	20 Мп
Протокол	AHD (открытый)	CVI (закрытый)	TVI (открытый)	IP
Гибридность	да	да	да	нет
Длина кабеля	200 м	500 м	500 м	100 м
Видеоанализ	Видеорегистратор	Видеорегистратор	Видеорегистратор	Да
Питание и видео по одному кабелю	Нет	PoS	PoS	PoE
Задержки сигнала	Нет	Нет	Нет	Да
Помехоустойчивость	Нет	Нет	Нет	Да
Аудио вместе с видео	Да	Да	Да	Да

Если необходимо обновить аналоговую систему видеонаблюдения до HD, рекомендуется устанавливать аналоговые комплексы.

В таком случае не потребуется заменять имеющуюся сеть коаксиальных кабелей на кабель типа «витая пара», которые нужны для работы «цифры». Сэкономится время, необходимое для настройки всех цифровых камер, и прописывание их в локальной компьютерной сети объекта.

Проектируя систему на новый объект, выбор IP, или аналоговое видеонаблюдение, зависит от протяженности периметра, и необходимости организовывать удаленное управление системой через интернет. Необходимость удаленного контроля делает невозможной аналоговую систему.

Ориентировочная стоимость видеосистем в мае 2020 года:

• видеокамеры формата AHD от 2500 до 3500 рублей (только камера), комплект с одним устройством 2 Мп и блоком управления и записи от 5000 рублей;
• комплектация формата HD-CVI от 1000 до 2000 рублей (только камера), две камеры 2 Мп и блок управления и записи от 9000 рублей;
• девайс формата HD-TVI от 3500 до 5000 рублей (только камера), комплект с одной камерой 2 Мп и блоком управления и записи от 5500 рублей;
• система цифрового типа от 3000 рублей (только видеокамера), комплект с одной камерой 5 Мп и блоком управления и записи от 9000 рублей;
• бытовые цифровые камеры производства КНР доступны от 1500 рублей.

Из списка можно увидеть, что стоимостная разница IP камеры и аналоговой камеры высокого класса сокращается. Разрыв в качестве передаваемой ими картинки также сокращается. Гибридное оборудование поддерживает прием и обработку и цифрового, и аналогового видеосигналов.

Комбинируя типы установленных устройств, можно забыть о каких-либо отличиях между ними. Современные комплексы позволяют собрать высокоэффективную систему наблюдения, оптимизированную по стоимости и качеству.
