Аксессуары для видеокамеры в системе наблюдения

Рекомендуемые устройства Все модели Буклет

МодельКоличество портов PoEКоличество портов без PoEБюджет PoE (Вт)Стандарты PoEОсобенности
TL-SF1005P4 FE1 FE67802.3af/at
  • Режим расширения
  • Режим приоритета
  • Без вентиляторов
TL-SF1008P4 FE4 FE66802.3af/at
  • Режим расширения
  • Режим приоритета
  • Без вентиляторов
TL-SG1005P4 FE1 GE65802.3af/at
  • Режим расширения
  • Автовосстановление PoE-устройств
  • Без вентиляторов
TL-SG1008P4 GE4 GE64802.3af/at
  • Режим расширения
  • Автовосстановление PoE-устройств
  • Без вентиляторов
TL-SG108PE4 GE4 GE64802.3af/at
  • Автовосстановление PoE-устройств
  • Приоритизация (QoS) 802.1p/DSCP
  • IGMP Snooping
  • Без вентиляторов
TL-SG1016PE8 GE8 GE150802.3af/at
  • Автовосстановление PoE-устройств
  • VLAN
  • Приоритизация (QoS) 802.1p/DSCP
  • IGMP Snooping

Какой комплект купить: готовые комплекты видеонаблюдения

Наборы для видеонаблюдения в помещении и наружного отличаются друг от друга.

Для квартиры

В квартире видеонаблюдение устанавливают для разных целей:

  • для охраны от краж;
  • для наблюдения за домашним персоналом (няней);
  • для безопасности от форс-мажорных обстоятельств (пожар, утечка воды).

Поэтому набор для квартиры должен обладать следующими качествами:

  • возможность мониторинга лестничной клетки;
  • функция видеозвонка;
  • возможность интегрировать тревожные датчики (дымовой и прочие);
  • высокое разрешение картинки;
  • аудиозапись;
  • удалённое наблюдение и управление.

Для улицы

Прежде всего, устройства, работающие на улице, должны быть защищены от погодных условий, иметь широкий угол обзора не менее 65 градусов. Камеры должны выдерживать температурный режим от -40 до +40 °C как минимум. Уличные устройства должны иметь подсветку, позволяющую наблюдение в ночное время.

Если это охрана дачного участка, то объём жёсткого накопителя желательно до 4 ТБ, также неплохо интегрировать в систему тревожные датчики. Для дачного участка неплохим вариантом будет комбинированный комплект, позволяющий наблюдение и в помещении, и снаружи.

Сегодня большой популярностью пользуются комплекты следующих брендов:

  • «Falcon Eye»;
  • «Zmodo Ipcor»;
  • «REZON RZ Quattro D»;
  • «InControl»;
  • «NOVIcam»;
  • «Space Technology».

Продукция вышеперечисленных производителей имеет высокие стандарты качества, годы работы в конкретном сегменте рынка, на продукцию предоставляется гарантия.

В заключение следует отметить: покупайте комплекты у производителя или его официального представителя. Это поможет вам избежать подделки продукции, и у вас будет гарантийное обслуживание, а консультанты добросовестно подберут оптимальный вариант набора.

Подключение аналоговой камеры к монитору

Аналоговая камера

Чтобы правильно и эффективно присоединить монитор к видеокамере необходимы:

  • соединительные кабели;
  • блок питания.

Стоит понимать, что от того, насколько качественный кабель будет использован, во многом зависит качество изображения и долговечность системы. Не стоит экономить. Лучше один раз потратиться на дорогой кабель, чем периодически чинить всю систему. Для подключения аналоговых камер используется обычно коаксиальный кабель.

Существует 3 способа соединить монитор и видеокамеры:

  1. с помощью видеорегистратора;
  2. через настройки ПК (плата видеозахвата);
  3. прямым подключением.

Первый способ оправдан при организации наблюдения, в котором задействовано большое количество видеокамер. Для систем, состоящих из 1 или пары камер он не оправдан из-за высокой стоимости видеорегистратора.

Схема подключения монитора к регистратору

Чтобы подключить камеры с помощью персонального компьютера, понадобится специальная карта видеозахвата либо USB-преобразователь, что также предполагает дополнительные траты.

Плата видеозахвата

Оптимальным вариантом для наблюдения за домом или квартирой будет прямое подключение камеры к монитору. Такой способ позволит наблюдать на мониторе происходящее в зоне наблюдения камеры в настоящий момент. Просмотр изображения в режиме онлайн в интернете будет недоступен.

Использовать можно экран обычного персонального компьютера, то есть камеру можно будет подключить к обычному компьютерному монитору напрямую.  Дополнительно понадобится приобрести только преобразователь BNC-VGA. Он преобразует аналоговый сигнал камеры в цифровой, что позволяет получать картинку на экране в режиме реального времени

При его покупке важно обращать внимание на разрешение, которое редко составляет более 740х567 пикселей. Это значит, что вне зависимости от разрешения экрана, часть качества будет «съедена» устройством. Более качественные преобразователи обойдутся дороже

Более качественные преобразователи обойдутся дороже

Более качественные преобразователи обойдутся дороже.

BNC-VGA Преобразователь сигнала

Для подключения к экрану, он должен иметь разъем для подключения композитного сигнала. В нём центральный контакт подает непосредственно видеосигнал, а внешний – экран.

Подключая аналоговые камеры видеонаблюдения, стоит помнить, что обычно они обладают проволочными выводами или BNC-коннектором. Это значит, что для подключения понадобится сделать подходящий переходник. Затем с одной стороны соединительного кабеля устанавливается BNC, с другой – тюльпан (RCA) и производится их соединение. Уровень напряжения – 75 Ом.

Смотрим видео как подключить видеокамеру к монитору.

Рекомендуется также посмотреть паспорт устройства, особенно если камера имеет 4 вывода. Чаще всего это означает, что из нее будет выходить два двойных провода. Обычно желтый – сигнал, красный – плюс питания. Оставшихся два провода можно соединить между собой. Однако лучше всего внимательно прочесть паспорт устройства, чтобы не сломать устройство.

Для просмотра изображения необходимо:

  • на пульте дистанционного управления нажать «source»;
  • на экране тв выбрать режим «композит» или «av».

Если вы подключаете ip-камеру к монитору, достаточно лишь персонального компьютера, от ip-камеры идет кабель (витая пара) в сетевую карту компьютера (rj45). Устанавливаете софт от ip-камеры производителя – вот и все. Не надо дополнительно подключать монитор, так как он уже подключен к ПК.

Другие статьи:

    • Ip камера dahua настройка
    • Видеонаблюдение в офисе
    • Видеонаблюдение в офисе
    • Как правильно выбрать камеру видеонаблюдения для улицы

Пассивное POE

Сейчас стало модно говорить про пассивное poe, называя это технологией, на самом деле это банальная самоделка просто немного удобнее. Один пассивный адаптер с колодкой «Папа» подключается со стороны камеры, а второй с колодкой «Мама» со тороны блока питания 12 вольт.

Не о каких 150 метров передачи речи идти не может, в лучшем случаем по кабелю с хорошим сечением 60 метров и то обязательно нужно проверить какое напряжение выходит на штекере питания камеры, если ниже 11 вольт, то устройство сломается за короткий срок. Такую схему можно организовать напрямую без адаптера, просто установив на две свободных парах кабеля колодки питания.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

  • Сама IP видеокамера
  • Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
  • Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
  • LAN кабель 5й категории (витая пара UTP Cat 5e)
  • Сплиттер PoE (опционально)
  • Штекер питания
  • Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

  1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
  2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

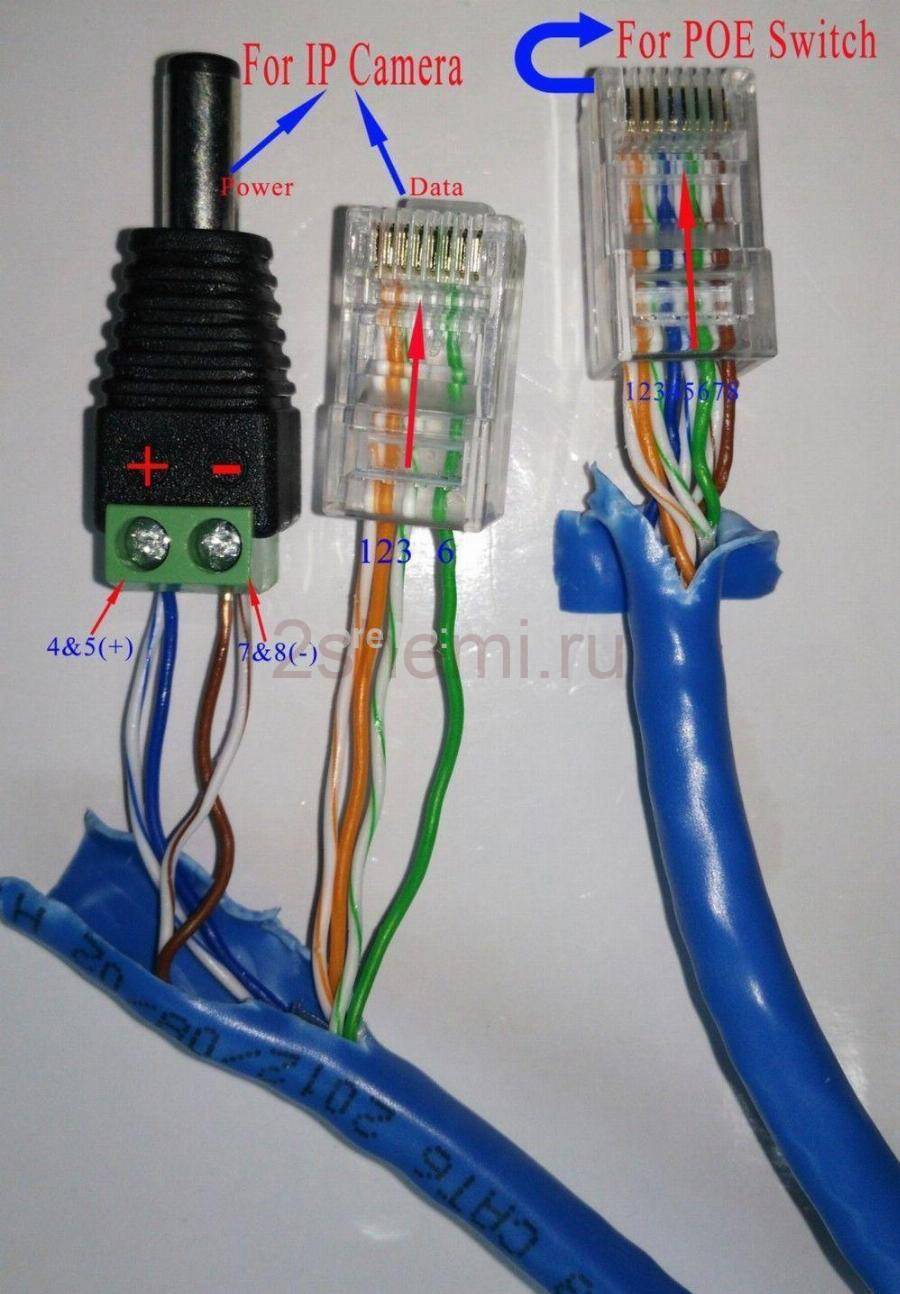

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Блоки питания

Грамотный подход к выбору конкретного блока питания позволит обеспечить продолжительную и надёжную работу системы видеонаблюдения и IP-камеры в частности. Если блок питания не будет соответствовать параметрам видеокамеры или же окажется низкокачественным, камера может выйти из строя или же вовсе стать абсолютно не пригодной для дальнейшей эксплуатации.

Блок питания, который должен быть предназначен для камеры видеонаблюдения, должен выдавать именно такие параметры, которых требует техническая инструкция IP-устройства, а также соответствовать следующим требованиям:

  • предохранение от возможных перегрузок или короткого замыкания;
  • возможность эксплуатировать систему в непрерывном режиме;
  • стабилизированная работа.

Организация энергопитания по витой паре делает организацию резервирования снабжения максимально упрощённой, нежели при эксплуатации аналоговых устройств. В данном случае можно ограничиться использованием бесперебойного блока к специальному коммутатору, работающему по технологии PoE. При этом все IP-камеры будут подключены к этому коммутатору. Применение подобной схемы помогает организовать качественное энергопитание без перебоев.

В момент приобретения блока питания не стоит выбирать самые дешёвые варианты, поскольку только качественное устройство гарантировано обеспечит соответствие требованиям безопасности и позволит избежать серьёзных проблем, вроде пожара или возгорания. Покупку рекомендуется делать в проверенных торговых точках, занимающихся реализацией оборудования на профессиональном уровне.

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

  • Сама IP видеокамера
  • Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
  • Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
  • LAN кабель 5й категории (витая пара UTP Cat 5e)
  • Сплиттер PoE (опционально)
  • Штекер питания
  • Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

  1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
  2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Рекомендуемые новые устройства

МодельКоличество портов PoEКоличество портов без PoEБюджет PoE (Вт)Стандарты PoEОсобенности
TL-SF1005LP4 FE1 FE41802.3af
  • Режим расширения
  • Режим приоритета
  • Без вентиляторов
TL-SF1006P4 FE2 FE67802.3af/at
  • Режим расширения
  • Режим приоритета
  • Без вентиляторов
TL-SF1008LP4 FE4 FE41802.3af
  • Режим расширения
  • Режим приоритета
  • Без вентиляторов
TL-SF1009P8 FE1 FE65802.3af/at
  • Режим расширения
  • Режим приоритета
  • Режим изоляции
  • Без вентиляторов
TL-SG1005LP4 GE1 GE40802.3af/at
  • Приоритизация (QoS) 802.1p/DSCP
  • IGMP Snooping
  • Без вентиляторов
TL-SG105PE4 GE1 GE65802.3af/at
  • Автовосстановление PoE-устройств
  • VLAN
  • Приоритизация (QoS) 802.1p/DSCP
  • IGMP Snooping

Разновидности и эксплуатационные особенности блоков питания

Работоспособность системы наблюдения зависит от качества электропитания камер. Для стабильной подачи тока нужной силы и напряжения используются блоки питания. Эти устройства классифицируются по параметрам напряжения на выходе:

  • постоянное напряжение 12 В;
  • постоянное напряжение 24 В;
  • переменное напряжение 220 В.

В зависимости от форм-фактора устройства подразделяются на три типа.

  1. Традиционный пластиковый блок питания 12 в со встроенным шнуром и вилкой для питания одной камеры.
  2. Источник питания в перфорированном металлическом кожухе. Это более мощные устройства с клеммной колодкой для подсоединения электрических шнуров питания на несколько устройств и регулятором напряжения.
  3. Металлический защищенный щиток с дверкой, где предусмотрено место размещения аккумулятора, позволяющего источнику непродолжительное время подавать напряжение при отключении основного электропитания. Получается бесперебойный источник питания (ИБП)

Для обеспечения электропитанием уличной системы видеонеблюдения рекомендуется  использовать источник переменного питания в форм-факторе щитка. Блок подбирается исходя из расчетов, основывающихся на количестве обслуживаемых видеокамер, размеров территории и других факторов.

Для  организации наблюдения в небольшом офисе посредством нескольких карт подойдет перфорированный БП с достаточным количеством разъемов питания. Для обеспечения питанием одной камеры достаточно стандартного источника напряжения, входящего в комплект с устройством.

Коаксиальный кабель

При установке аналоговых камер специалисты используют коаксиальный соединительный кабель для видеонаблюдения, похожий на тот, что мы привыкли видеть, подключая внешнюю антенну к приемному устройству. Данный вид кабеля состоит из медной основы, полностью обтянутой плотным слоем специального пенистого диэлектрика, защищенного с внешней стороны дополнительной оболочкой. Эти свойства помогают снизить различные негативные воздействия и сбои при выполнении своих основных функций. Самыми часто используемыми вариантами стали следующие варианты российского производства: PK-75-2-13, PK-75-4-12. Имеются их заменители, произведенные в других странах: RG-59, RG-6, RG-11.

При работе с данным видом кабеля нужно брать во внимание довольно значимые параметры: общая длина и территория прокладки (внутри здания или на улице). Уже отталкиваясь от этих условий, выбирают необходимый провод

При больших расстояниях от самой базы или друг от друга (протяженность превышает 300 метров), передаваемый поток информации может потерять свои полезные качества: распространяется простое правило —  чем провод короче и толще, тем меньше теряется сигнал. Поэтому выбирая подходящий кабель обязательно берите в учет протяженность, потому что этот показатель играет ключевую роль.

Например, РК-75-2-13 можно использовать, если протяженность линии не превышает ста метров, поэтому при необходимости прокладки на расстояние 100-300 метров используется провод РК-75-3, в случаях, превышающих 300 метров, подходит UTP (информация представлена ниже).

RG-6 хоть и является аналогом российского кабеля РК-75, но он отличается гораздо большим диаметром главного проводника и защитной составляющей. Его пропускные способности превышают возможности РК-75, поэтому некоторые виды камер (HD-SDI) не функционируют с РК, но зато они отлично взаимодействуют с RG-6 при протяженности свыше 10 метров.

Приобретая коаксиальный провод для видеонаблюдения, стоит удостовериться в том, что главный проводник состоит только из меди. Если в его состав входят другие компоненты, то качество сигнала может быть плохим.

Технические свойства коаксиала

  1. Гибкость – если требуется видеокабель, способный изгибаться в любых местах. Здесь прекрасно показывают себя проводными компонентами с несколькими жилами, имеющие хорошие показатели данного параметра, по сравнению с монолитными вариантами;
  2. Волновая устойчивость – для видеонаблюдения чаще всего приобретают кабели с показателями 75 Ом;
  3. Уровень защищенности от воздействий – наличие специальной «обертки»;
  4. Уровень потери качества.

Положительные стороны. Важнейшим преимуществом этого кабеля стали значительные показатели противодействия отрицательным фактораам, приемлемая ценовая категория, возможность передачи видеосигнала и аудио.

Отрицательные стороны. У коаксиального кабеля довольная высокая стоимость коннекторов, а также он легко изнашивается, и имеются ограничения на длину линии. Если использовать кабели РК, то придется еще прокладывать провод, который будет питать камеру. Хотя многие не отнесут эту особенность к недостаткам, потому что в этой ценовой категории данный вариант питания будет менее затратным – экономия заключается в работе сразу на несколько устройств видеонаблюдения.

К тому же, при подаче питания от главного кабеля становится возможным взаимодействие камер и сети вдали от главного регистратора, что не представляется возможным при использовании комбинированного типа.

Комбинированный (КВК ) кабель

Если нужно осуществлять сразу 2 функциональные возможности через один кабель, применяется комбинированный вариант. Он хорошо работает и с аналоговыми камерами, и с цифровыми. Используется ранее описанный тип провода с показателями 75 Ом, но уже вместе с питающей составляющей. Используя эту связь, исключается необходимость прокладки дополнительных кабелей.

Также в качестве дополнительных элементов в этом кабеле встречаются провода, используемые для взаимодействия с разнообразными функциональными составляющими и для выполнения контроля самой камерой (повороты и углы обзоры). Одним из таких примеров является кабель ККСЭВ, обладающий кроме коаксиальной основы раздельными питательными и аудио проводами.

Комбинированный соединительный шнур высокой частоты с питающими жилами является довольно дорогостоящим вариантом. Его используют при установке систем видеонаблюдения, требующих подключения каждой камеры к самостоятельному питающему элементу, выходной отдел которых дополнен дополнительной защитой.

Наиболее распространенными среди комбинированных кабелей являются: КВК-2П, КВК-В-2.

БЕСПЕРЕБОЙНЫЕ БЛОКИ И ИСТОЧНИКИ ПИТАНИЯ ДЛЯ КАМЕР

Для камер бесперебойное питание имеет смысл при наличии резерва для остальных компонентов оборудования системы, например, видеорегистраторов или ПК. Для особо важных объектов эту опцию рекомендуется предусмотреть.

Осуществляется он в два этапа:

  • определяем номинальную мощность (ток);
  • рассчитываем емкость аккумулятора (АКБ).

По первой позиции берем токи потребления всех камер, подключаемых к источнику и суммируем

Обратите внимание, ориентировать нужно на максимальные значения. Например, ночью видеокамера за счет инфракрасной подсветки потребляет большую мощность (ток)

То же самое касается камер уличного исполнения с подогревом.

Найдите в характеристиках именно такие параметры, если они указаны отдельно – это достаточно важный момент.

От емкости аккумулятора зависит как долго камера будет работать в автономном режиме. Учтите такие моменты как:

  • нет смысла брать для расчета время большее, чем для других компонентов системы;
  • не нужно доводить АКБ до полного разряда, поэтому запас по емкости берите 20-30%.

Давайте прикинем, уличная камера с ИК подсветкой может потреблять до 1,5 Ампер. При емкости аккумулятора 7 А/час этого хватит часа на 3 работы. Соответственно, если к одному бесперебойному блоку мы подключим три таких видеокамеры, то он проработает в автономном режиме немногим более часа.

Учтите, в режиме работы от сети он должен обеспечивать номинальный ток 4,5 А. Кроме того, токи в режиме резерва и при работе от сети могут отличаться. И еще – максимально поддерживаемая блоком емкость АКБ тоже нормируется. Поэтому смотрите на совокупность всех перечисленных выше параметров.

Но повторюсь еще раз – резервирование по питанию должно осуществляться для всего оборудования системы видеонаблюдения.

Для видеорегистраторов или видеосерверов обеспечение бесперебойной работы в автономном режиме на протяжении более менее длительного времени задача может не столько сложная, сколько дорогая.

Беспроводные мини камеры для скрытого видеонаблюдения

Беспроводные мини камеры видеонаблюдения получили широкое распространение как в частной жизни, так и для охраны коммерческих площадей. Что же они собой представляют?

Начнем с корпуса устройства. Чаще всего корпус в маленьких камерах для скрытого видеонаблюдения отсутствует. Такие модели состоят из радиоэлементов, матрицы, платы и объектива, которой монтируется посредством резьбового соединения в центр этой платы.

Бескорпусное устройство можно вмонтировать в стену

Существуют и корпусные устройства, главные достоинства которых: надежная защита всех элементов и возможность включить в прибор дополнительных компонентов (например, микрофона или светодиодов для ночной съемки, которые автоматически включаются при наступлении сумерек). Кроме того, обязательным элементом устройства является  гнездо для карты памяти.

Небольшая камера цилиндрической формы

Среди дополнительных функций стоит выделить:

  1. Возможность включения при срабатывании датчика движения.
  2. Ночная съемка.

Сферы применения камер данного типа:

  • Обеспечение безопасности мест общественного пользования (например, площадей, автомобильных магистралей). Благодаря мини-камерам можно фиксировать правонарушения, а так же оперативно находить преступников.
  • Контроль над качеством работ на производстве.
  • В торговых павильонах наблюдение за покупателями помогает выявить воров.
  • Скрытое видеонаблюдение в квартире позволяет выявить неправомерные действия персонала (гувернантки, уборщицы и так далее).

Установить камеру можно на лестничной площадке

Достоинства и недостатки беспроводных мини-камер для скрытого видеонаблюдения

В настоящее время такие камеры пользуются популярностью по следующим причинам:

Повышенная защита от взлома (как механического, так и программного).
Высокое качество изображения. В большинстве современных устройств можно выбрать качество картинки перед записью, от которого зависит возможность приближения интересующего объекта и количество требуемой памяти для сохранения видео.
Возможность установки в самых труднодоступных местах. В случае с проводными устройствами необходимо прокладывать кабель. Причем, желательно, делать это еще на стадии строительства объекта, то есть должен быть проект видеонаблюдения. Так как прокладка коммуникаций должна отвечать правилам пожарной безопасности. В данном же случае никаких коммуникаций не прокладывается, поэтому монтаж значительно упрощается.
Простота установки и ремонта как самой камеры, так и дополнительного оборудования

Здесь важно, чтобы установкой занимался профессионал, тогда дальнейших проблем при эксплуатации не возникнет.

Мини камера, работающая на батарейках

  1. Невозможность определения «слепых зон» камеры злоумышленником. Опытный вор может быстро и безошибочно определить, какие места обозримы для камеры. Если же устройство скрытое, сделать это невозможно.
  2. Быстрый демонтаж и перенос на новое место. При смене места установки камеры не нужно прокладывать новые кабели, поэтому данный процесс занимает меньше времени в сравнении с проводными устройствами.
  3. Возможность добавления новых камер в систему без каких-либо ремонтных работ.

Недостатки:

  1. Высокая стоимость.
  2. Установка собственными руками возможна, но велика вероятность возникновения ошибок и проблем при эксплуатации.
  3. Энергопотребление таких устройств выше, чем обычных проводных.

Законно ли использовать камеры видеонаблюдения?

Скрытая съемка в квартире – отличный способ обезопасить себя, своих близких и имущество от злоумышленников. Наиболее распространенный случай –  установка мини-камер для слежки за действиями домашнего персонала, но законно ли это? Скрытое наблюдение возможно только, если персонал об этом предупрежден (что предусматривает 137 и 138 статьи уголовного кодекса Российской  Федерации).

При этом сама запись видео попадает под уголовную ответственность. Конечно, лучше предупредить няню о наличие в доме записывающих устройств, однако вы не обязаны указывать на их место нахождения, таким образом, вы сможете избежать наигранности действий персонала.

Желательно предупредить персонал о камерах

Однако есть и другой выход – не говорить о камерах, а в случае недовольства работой няни, просто мягко попросить ее удалиться. В таком случае никто не узнает о наличии записывающих устройств.

Если же вы незаконно установили камеры, и на них попала запись воровства, жестокого обращения с животными и так далее, не бойтесь идти в суд. Несмотря на неправомерную установку, записи с камер будут учитываться при решении суда, а вы, скорее всего, не понесете ответственность за их монтаж.

Функции ресивера в организации системы видеонаблюдения

Видео ресиверы для охранных систем представляют собой приемник цифровых сигналов, задача которого состоит в декодировании цифры в изображение и его вывод на экран монитора, компьютера, телевизора, другого аппарата, транслирующего картинку. От других подобных устройств ресивер для видеокамер  отличают следующие особенности:

  • способность принимать видео и звуковые сигналы по кабелю ли посредством беспроводной системы передачи;
  • способность принимать в зависимости от модели сигналы от нескольких камер (4-8);
  • обеспечение просмотра снимаемого видео в реальном времени;
  • простое подключение к монитору через USB-кабель.

Особенности питания ip камер

Имея высокое разрешение, четкость видеоизображения эти цифровые устройства, а фактически мини-компьютеры с камерой, нуждаются в потреблении значительного электрического тока. Поэтому к организации электроснабжения ip камер нужно подойти со всей ответственностью для исключения любых неисправностей и технических сбоев.

Виды систем телевизионного наблюдения

В зависимости от места установки камер существует 2 вида:

  • Системы видеонаблюдения в зданиях и помещениях с наличием систем отопления и освещения.
  • Видеонаблюдение снаружи зданий.

Естественно, установленное снаружи оборудование потребляет большую мощность, используемую обычно на ИК подсветку в темное время суток и подогрев термокожуха камеры при низких температурах воздуха. Кроме того, в обоих случаях многие камеры снабжены поворотными механизмами с электроприводом, датчиками движения, что тоже требует затрат.

Виды питания

Существует 2 варианта питания:

  • С прокладкой отдельной линии от внешнего блока электропитания с напряжением 5–24 В или от встроенного на 220 В (у камер для наружной установки). Но также потребуется подключение к интернету, что в целом напоминает двойную прокладку питающего и коаксиального кабеля к аналоговым камерам.
  • Питание ip камеры по витой паре по технологии PoE. Для передачи электропитания, видео и управления устройством используется только один провод, что удобно и практично. Чаще всего используют провод с 4 витыми парами.

Большим недостатком является ограничение длины провода в 100 м. Для преодоления этого предела разработаны несколько технических решений с применением дополнительного оборудования:

  • Использование PoE репитеров. Такое устройство принимает электропитание и поток данных, затем передавая их. Цепочка таких повторителей, подключенных друг за другом, значительно увеличивает расстояние и возможность питания ip камеры по PoE. Желательно использовать высококачественный кабель для уменьшения потерь.
  • Установка конвертеров, сделанных по технологии VDSL2. Эти устройства обеспечивают подачу электроснабжения до 1,5 км.
  • Применение технологии «PoE Extender», позволяющей с использование устройства «Power Reach» устанавливать камеры до 500 метров, обеспечивая питание как ip видеокамеры, так и для электроснабжения термокожуха, использования ИК подсветки устройств видеонаблюдения снаружи зданий.

В каждом конкретном случае необходимо учесть ситуацию в целом. На эффективный выбор будут оказывать влияние много факторов: наличие и разветвленность локальной сети, состояние и устойчивость электроснабжения, освещенность помещений и территории, климатические условия, режим охраны и многое другое. Желательно поручить разработку проектных и технических решений специалистам организаций, занимающихся проектированием и монтажом систем телевизионного наблюдения.

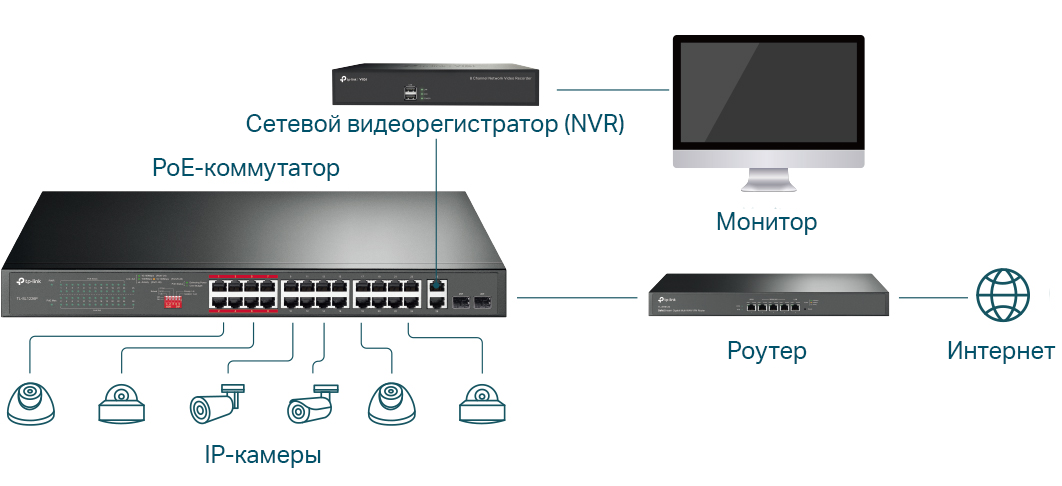

Комплексные PoE-решения TP-Link

Коммутаторы TP-Link для видеонаблюдения с поддержкой PoE соответствуют требованиям большинства современных IP-камер. Многие их функции выходят за рамки базовых (расширенный режим, режим приоритета, режим изоляции), позволяя создать гибкую и надёжную сеть для растущего бизнеса. Постройте сеть и управляйте камерами и сетевыми видеорегистраторами (NVR) с помощью PoE-коммутатора.

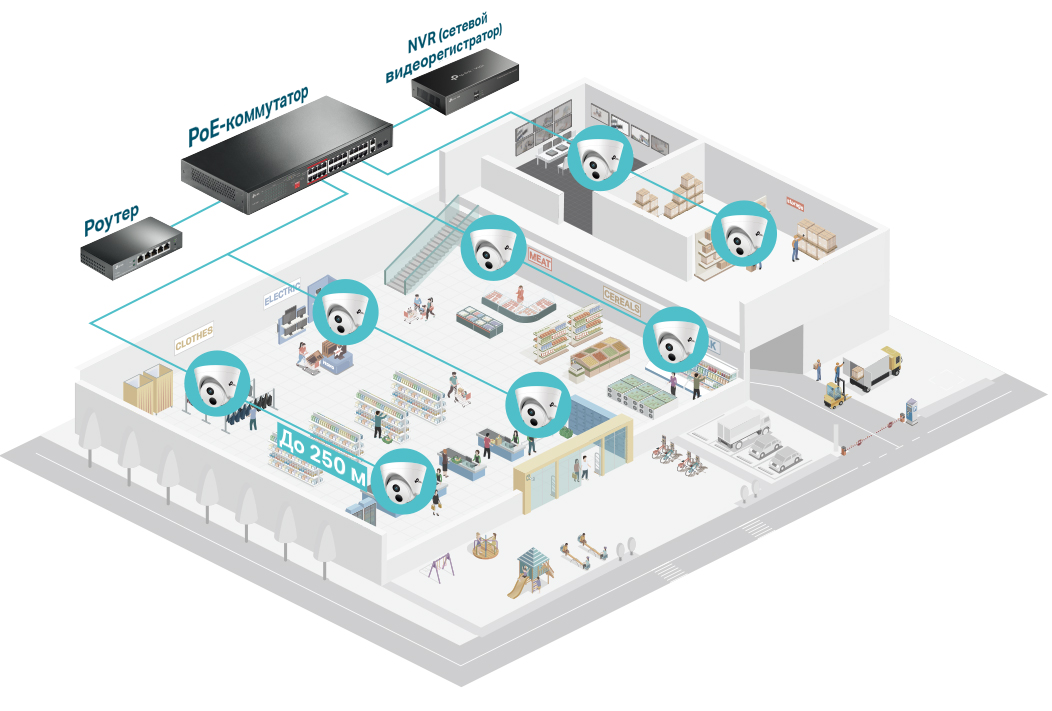

Каждое коммутационное решение с использованием PoE уникально для определённой локации, бизнеса и задач, связанных с видеонаблюдением. PoE-коммутаторы обладают портами Ethernet, которые позволяют передавать питание и данные на IP-камеры, что упрощает установку оборудования и прокладку кабелей. Камеры можно подключить как к NVR, так и к PoE-коммутатору.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
