Самодельная антенна для Wi-Fi-роутера двойной квадрат

Советы и техника безопасности

Самодельная антенна-пушка для Интернета: схемы и чертежи

При изготовлении такого точного оборудования, как СВЧ-антенна, рекомендуется принять к сведению несколько советов:

1. Совет 1. При работе с медной проволокой, при создании загибов, нужно оперировать не внешней, а внутренней величиной длины ребра биквадрата описываемого в этой статье, — Lвн = 30,5 – 3,6 = 26,9 (мм). При допуске в 0,5 мм это значение можно округлить до 27 мм. Также для обеспечения поверки лучше создать чертеж-шаблон в апример, для устройства, реальном масштабе, нарисованным линиями толщиной 1,8 мм, после чего, прикладывая к нему будущую антенну, сверять точность изготовления.
2. Совет 2. Если проволока изначально имеет мелкие изгибы (волны), не надо пытаться ее выправить при помощи пассатижей, это не приведет к требуемому результату. Вместо этого нужно найти деревянный брусок, зафиксировать его на столе (струбцина, саморезы и т. д.). Надеть тканевые перчатки и, отступив от края проволоки 30 – 40 см, надежно ухватить ее. Конец нужно взять пассатижами, далее от начала и до места захвата, перегибая проволоку через край бруса, несколько раз с усилием выполнить протяжку (в одну сторону). При таком методе все мелкие неровности будут стопроцентно устранены. Если длины выровненного участка недостаточно, нужно повторить процедуру от конца выровненного участка и выше, но уже проложив между губками пассатижей кусочки оргалита, чтобы не царапать медь.
3. Совет 3. В том случае когда используется оцинкованная сталь, пайку элементов нужно производить при помощи паяльной кислоты. Если в качестве материала был выбран алюминий, соединения выполняются посредством заклепок или резьбы (болты и гайки), пайка этого металла в домашних условиях без специализированного оборудования невозможна.
4. Техника безопасности при проведении монтажных и паяльных работ. В первую очередь следует помнить, что при работе с металлами нужно использовать защитные очки. Если планируется применение станков с вращающимися элементами (наждачный круг), категорически запрещено использование перчаток. Рукава должны быть не длиннее, чем до локтя, а волосы убраны при помощи резинки или в берет. Вторым важным правилом является соблюдение норм при выполнении пайки. Помещение, где проводятся работы, должно хорошо проветриваться. Использование защитных очков обязательно. При воздействии высоких температур на канифоль, флюс или кислоту образуются пары, которые могут попадать в легкие, поэтому желательно применять плотно прилегающий респиратор с угольными фильтрами.

Подключение вай-фай пушки к смартфону

Когда антенна готова, ее остается правильно подключить к девайсам. При подключении к смартфону или планшету предварительно пушку подсоединяют к USB-модему, после к смартфону и в конце к маршрутизатору.

Важно! Для подключения к свистку Wi-Fi необходимо осторожно разобрать антенну, чтобы не повредить провода. Места пайки необходимо обязательно залудить, далее — запаять провод

Наружная оплетка фиксируется к крайнему диску, который имеет самый большой диаметр, а центральную жилу к соседнему диску. Антенна-пушка надежно крепится к кронштейну, чтобы было удобнее прицеливаться на маршрутизатор, который раздает сигнал. Внешний вид у приспособления, конечно, выходит весьма необычный.

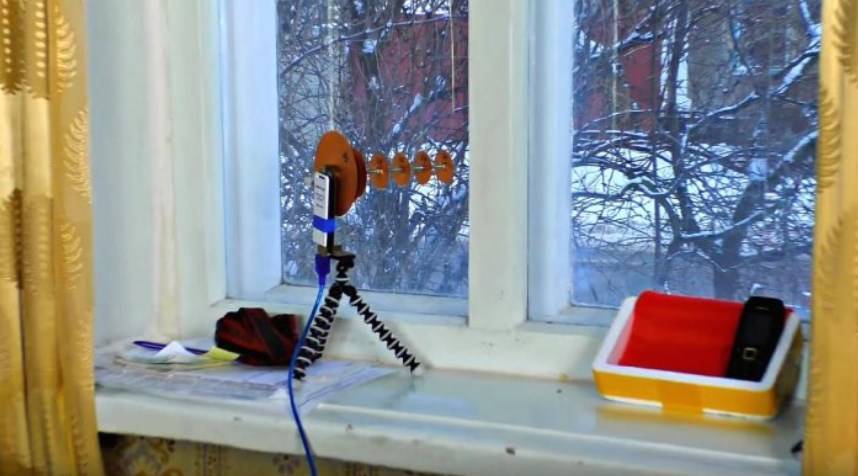

Использование пушки для усиления сигнала вай-фай в домашних условиях

Усилитель сигнала вай-фай своими руками — пошаговая инструкция

Цена на репитер зависит от его исходных характеристик, мощности и скорости передачи сигнала. Но вполне можно сделать своими руками усилитель сигнала вай-фая, а пользоваться им будет также удобно, как и покупным устройством. Хотя, конечно, внешний вид будет менее привлекательным.

Изготовленные самостоятельно ретрансляторы показывают более высокую мощность, нежели покупные устройства в среднем ценовом сегменте. Недостаток изготовленных антенн только в том, что они имеют менее презентабельный вид. Но и эту проблему можно решить, если в качестве наружной оболочки использовать аккуратные короба из пластика или трубы ПВХ.

Самодельные антенны бывают как очень простые, так и замысловатые, смотря, насколько хватит технических знаний и опыта

Всенаправленная антенна своими руками

Существует множество вариантов изготовления усилителя антенны Wi-Fi своими руками, от самых простых, до очень сложных моделей. Схема быстрого изготовления самодельной антенны:

1. Понадобится медный одножильный провод, диаметр — от 1 до 1,5 мм. Один из его концов припаивается к кабелю, либо через коннектор. От места спайки нужно отмерить длину на кабеле в 61 мм и на этом месте закрутить его в петлю.
2. Диаметр петли должен составлять 10 мм, и для ее изготовления можно воспользоваться трубкой подходящего размера в качестве оправки.
3. От первой петли отсчитывается расстояние в 91,5 мм, делается вторая петля.
4. После второй петли отмерить на кабеле расстояние 83 мм, лишнюю часть откусить.

Для защиты антенны ее рекомендуется поместить внутрь трубки из ПВХ.

Есть и более замысловатые виды самодельных антенн, с большей мощностью

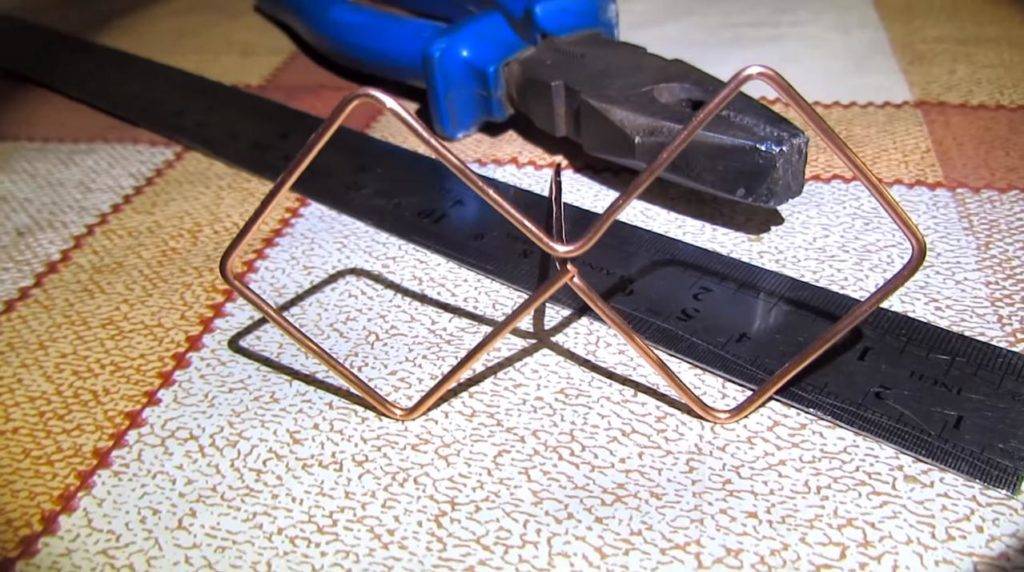

Двойной биквадрат

Усилитель Wi-Fi своими руками в виде двойного биквадрата будет давать усиление в 12 Дб и выше. Чтобы сделать такой усилитель вай-фая своими руками, понадобится одножильная медная проволока. Если нужен ретранслятор с частотой в 2,4 ГГц, диаметр проволоки должен составлять 1.8 мм. Алгоритм действий:

• проволока очищается от изоляции и выравнивается;
• подготовленная проволока выгибается в форме цифры «8», которая должна состоять из двух квадратов, расстояние внутри между гранями квадрата должно составлять 29 мм, внешнее — 30,5 мм;
• с разных сторон квадрата выбираются две самые ближайшие точки, которые необходимо залудить оловом;
• к залуженным точкам присоединяются провода антенны.

Сделать двойной биквадрат не сложно, и этот метод изготовления антенны считается одним из самых эффективных

Изготовление вай-фай антенны из листовой жести

Репитер Wi-Fi своими руками из листовой жести называется FA-20. Основной недостаток — громоздкие размеры, но неоспоримое преимущество — отменный прием сигнала и его трансляция в радиусе до нескольких км. Для изготовления устройства подойдет листовая жесть, хотя предпочтение отдается тонкому медному листу, но стоит он на порядок выше.

Инструкция изготовления:

• из листа жести нужно вырезать 8 квадратов, по 54 см каждый;
• из жести вырезается полоса шириной в 6 см, которая припаивается к квадратам, таким образом, их нужно соединить вместе:
• отражатель изготавливается также из жести, рефлектор будет иметь вид короба, его размеры должны составлять 450*180*20;
• для крепления излучателя к коробу используются стойки, обязателен зазор в 20 мм.

После всех подготовительных работ с помощью кабеля можно подключать сделанную антенну к роутеру.

Усилитель сигнала Wi-Fi из алюминиевой банки

Самый бюджетный ретранслятор Wi-Fi своими руками можно сделать из алюминиевой банки. Такое устройство будет иметь мощность в 4-6 Дб. Подготовить прибор, который будет усиливать сигнал вай-фая просто:

• от банки из алюминия необходимо отрезать дно на ¼ от всей ее высоты;
• после удаления дна из банки должно получиться 2 детали, которые по высоте соотносятся друг к другу как 1:3;
• та часть банки, которая больше, разрезается по длине, но не полностью, а таким образом, чтобы получилось отогнуть ту часть верха, в которой находится отверстие;
• подготовленная деталь надевается сверху на антенну, разрезанная часть банки будет выполнять функцию параболической направленной антенны.

Картинка 6 Это один из вариантов того, как выглядит антенна для усиления вай-фая из банки — несмотря на странный внешний вид, она порадует своей эффективностью в улучшении сигнала от основного модема

Можно просто сделать в банке разрез, и вставить в него 3g модем. Разрез нужно сделать качественно, загнув острые края, чтобы не повредить прибор. Это самое примитивное устройство, но оно даже не требует подключение антенны к телевизору или другому гаджету, т.к. сам модем оснащен разъемом USB.

Можно ли сделать антенну для 3G и 4G Интернета самостоятельно

Для некоторых фраза «4G антенна своими руками» — это сказка. Многие на 100 % уверены, что в домашних условиях такой агрегат не собрать. К тому же нужно хорошо разбираться в физике и распространении радиомагнитных волн. Все это неправда. Нет, познания в этой области, конечно, пригодятся. Вряд ли человек, который знает суть процесса и умеет делать вай-фай антенны, читал бы эту статью. Суть в том, что благодаря пошаговым инструкциям, данным ниже, абсолютно любой, имея только стремление и все необходимые материалы, сможет сделать самодельную антенну для 4G модема.

Стандартная покупная антенна для модема

Обратите внимание! Обычно при плохом Интернете люди часто обвиняют программные проблемы: неподходящую прошивку, плохую совместимость, вирусное ПО и т. д. Редко кто разбирается в аппаратной части, а ведь именно она может таить в себе неполадку

К превеликому сожалению, на данный момент нет программного продукта, который бы мог реально увеличить скорость приема и отдачи интернет-трафика. Да, есть специальные средства, которые позволяют мониторить состояние сети и ограничивать работу тех или иных программ для повышения скорости. Также они находят лучшую точку для подключения к сети. На этом функционал заканчивается.

Остается использовать только аппаратные средства. Если скорость сети регулярно прыгает, а качество оставляет желать лучшего, то может помочь специальная антенна. Вообще выпускают множество приборов для улучшения сигнала и более лучшего его улавливания. Все они не вмешиваются в программную часть, работая только на физическом уровне. Наиболее популярны:

• промышленные антенны, создание аналога которых описано в этом материале;
• репитеры, позволяющие повторять улавливаемый сигнал и делать его четче;
• рефлекторы, отражающие электромагнитные и радиомагнитные волны обратно на роутер или модем;
• роутеры, обладающие возможностью принимать беспроводной сигнал и транслировать его дальше (аналог репитера, но более функциональный).

К сведению! Принцип работы всех этих девайсов основан на работе с электромагнитными волнами для их последующего усиления. Преимуществом таких аппаратных приспособлений является реальная возможность увеличения скоростных характеристик Интернета для любого устройства, подключенного к используемой домашней сети.

Видео: усиление Wi-Fi сигнала своими руками

С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.

Рассмотрим, как подключить интернет, используя wi-fi. Мастер, ведущий канала креосан покажи три способа усиление сигнала настолько, чтобы можно было подключиться открытым точкам или роутеру знакомого, который поделился паролем. Даже на расстоянии нескольких километров.

Первый способ – самодельная антенна. В интернете есть много схем. Многие из них собирал лично. Проверял в реальных условиях, насколько хорошо они работают. Самые лучшие показатели по уровню сигнала, скорости интернета и простоте сборке были у двойного квадрата. Конечно, можно подключить его вместо антенны ноутбука или планшета, но лучше и удобнее использовать USB адаптер. Мастер использует tp-link 7200 или 722. Они очень мощные и даже без самодельной антенны могут подключаться к вай фай точкам на расстоянии до 100 метров. А если подключить её, то получается пушка!

Для сборки потребуется пластина из фольгированного гетинакса, можно из другого металла. Размер 100 x 120 мм. Медная проволока диаметром 1,5 – 3 мм. Купить в хозяйственном магазине. Тв кабель не подойдет. Провод для проводки в самый раз. Зачищаем примерно 28 см провода. Отмеряем 8 частей по 30,5 мм. Отметим маркером. По разметке плоскогубцами делаем точные изгибы по 90 градусов.  Не точность до одного миллиметра заметно ухудшит усиление антенны. Просверлил в гетинаксе отверстие и вставил восьмерку. Расстояние между ней и пластиной 15 мм. Закрепил с помощью пайки. Антенна, которая была на адаптере удаляется, из неё взял кусочек провода. Центральный провод присоединяем к центральной части восьмерки. Оплетку его, то есть наружный вывод, к месту, где крепится восьмерка.

На каждом разъеме сигнал подаёт на 1 децибел, чтобы повысить уровень выходного сигнала на пару децибел, из адаптера мастер выпаял антенный разъем и провод впаял напрямую. USB адаптер закрепляем с помощью скотча. Чтобы использовать на крыше, можно воспользоваться USB удлинителем. Если 5 метрового недостаточно, можно использовать два, составленных один в один. Защита от осадков – закрепим внутри пятилитровой бутылки. Сбоку проезжаем, вставляем туда вайфай антенну, протыкаем 4 отверстия. Проволочка и плотный привязываем к стенке внутри банки. Щелью располагаем вниз. Направляем на источник.

Если сигнал слабый, скорость может быть недостаточно быстрой, попробуем проверить. 3 мегабит в секунду для деревни – очень высокая скорость. Данное видео снималось в селе, где мало у кого есть интернет. В городе результат будет намного лучше. К примеру у Паши в квартире тоже самое wi-fi антенна поймала на усилении 78 wi-fi точек. 9 из них были открытыми. Многим друзьям мастер подключил интернет по этой схеме. Они были довольны.

В большинстве случаев нет необходимости вешать на крышу. К примеру, в станице удалось подключиться к открытому доступа на расстоянии 1 км. Антенна висела на окне. Интернет работал стабильно. Теперь, отправляясь в далекое путешествие, ведущий канала креосан всегда берет с собой биквадрат. В большинстве случаев достаточно, чтобы поймать бесплатный интернет. Но иногда бывает, что точки доступа находятся далеко, либо вообще нет. В таком случае поможет антенна FA 20. Фазированная решетка. Усиление 20 децибел. Собратья значительно тяжелее, но зато, она способна ловить wi-fi на расстояние от 5 до 8 км. Или можно воспользоваться спутниковой тарелкой, закрепив туда нашу восьмерку вместо головки.

Если уже вы не можете собрать восьмерку, то есть готовое решение! Nanostation. Усиление 11 децибел. В водонепроницаемом корпусе содержится двухэлементная антенна и мощный усилитель вайфая. Он легко подключается с помощью обычного интернет кабеля wan порт. Это будет стоить дороже, чем USB адаптер, она такой подержанный можно найти недорого.

Есть схема Wi-Fi на 20 км (наберите в поиске по сайту). Еще одна простая схема. Другая статья на тему.

• https://wifigid.ru/obzory-raznyh-ustrojstv/wi-fi-antenna-svoimi-rukami
• https://itmaster.guru/nastrojka-interneta/routery-i-modemy/wifi-antenna-svoimi-rukami.html
• https://izobreteniya.net/antenna-dlya-usileniya-signala-vay-fay/

Подготовка материалов

И так, я пошёл в магазин и купил медный лист, так как он достаточно легко режется. И центральная жила у нас будет из шпильки, на которой будут намотаны гайки под данный диаметр. И так в первую очередь давайте возьмём и вырежем круги по диаметру. Используйте циркуль, и перед вырезанием обязательно – два раза проверьте размеры.

В центре аккуратно просверливаем дырки под диаметр нашей сердцевины. Лучше использовать сверло по металлу. Также на двух самых больших нужно также просверлить ещё по две дырочки – таким образом, чтобы они были напротив друг друга в конструкции. Смотрите по схеме в месте «SMA». Если не уверены, где сверлить, то сделаем это позже.

Отрегулировать мощность передатчика роутера

Мощность передатчика определяет энергетику радиотракта и напрямую влияет на радиус действия точки доступа: чем более мощный луч, тем дальше он бьет. Но этот принцип бесполезен в случае всенаправленных антенн бытовых роутеров: в беспроводной передаче происходит двусторонний обмен данными и не только клиенты должны “услышать” роутер, но и наоборот.

Асимметрия: роутер “дотягивается” до мобильного устройства в дальней комнате, но не получает от него ответ из-за малой мощности WiFi-модуля смартфона. Соединение не устанавливается.

На практике : Рекомендуемое значение мощности передатчика — 75%. Повышать ее следует только в крайних случаях: выкрученная на 100% мощность не только не улучшает качество сигнала в дальних комнатах, но даже ухудшает стабильность приема вблизи роутера, т. к. его мощный радиопоток “забивает” слабый ответный сигнал от смартфона.

Wi-Fi антенна дальнего действия

Такое устройство позволит значительно усилить прием и передачу сигнала. Если обычные антенны доставляют сигналы максимально в радиусе 5 километров, то передатчик дальнего действия позволит увеличить это значение до 10 км.

Поэтапное изготовление Wi-Fi антенны своими руками будет следующим:

• подготовьте стеклотекстолит, который будет использоваться в качестве отражателя;
• обрежьте его до прямоугольника размером 10 на 14 см;
• просверлите в середине пластины отверстия под кабель;
• взяв медный провод, соорудите непосредственно антенну, она представляет собой два соединенных друг с другом квадрата;
• произведите припайку кабеля к медным квадратам;
• прикрепите антенну на отражатель.

Схема устройства Wi-Fi антенны достаточно проста: отражатель, непосредственно антенная, выполненная из медного провода и кабель. Такая конструкция, несмотря на свою простоту, способна доставлять сигнал на большое расстояние.

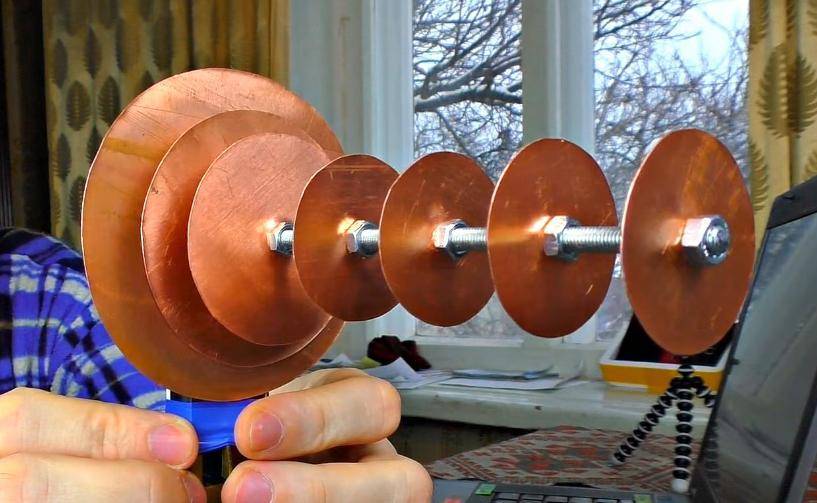

Wi-Fi антенна – пушка

Данный вариант передатчика очень мощный, как настоящая пушка. Антенна-пушка может напомнить космический бластер, и по аналогии с этим фантастическим оружием обладает направленным и очень сильным действием

Именно направленность в одну точку, как основной принцип работы Wi-Fi антенны, позволяет обеспечить довольно большое расстояние приема и передачи сигналов, так как происходит высокая концентрация импульсов в одном направлении.

Чтобы собственноручно смастерить такое устройство приготовьте:

• длинную металлическую шпильку;
• 18 гаек соответствующего диаметра;
• металлический лист, например, медный;
• вай фай адаптер (однако, можно подключить уже установленный роутер).

Инструкция, как сделать мощную Wi-Fi антенну, будет следующей:

• возьмите металлический лист и разметьте центры каждого круга (всего кругов семь, первый диаметром 9 см, второй 6,8 см, третий 5,4 см, четвертый 3,8 см, оставшиеся три – 3,7 см);
• просверлите центра (диаметр полученных отверстий должен на немного быть больше диаметра шпильки);
• с помощью циркуля прочертите круги на металле и аккуратно вырежьте их;
• обрежьте от шпильки лишнее, оставив длину 18 — 22 см;
• поочередно насаживайте круги на шпильку и закрепляйте их с помощью гаек;
• в двух последних кругах просверлите отверстия для кабеля;
• лудим диски;
• пропустите сквозь отверстие в последнем кружке кабель и припаяйте экранирующую обмотку к металлу;
• среднюю жилу кабеля проденьте через дыру во втором диске и припаяйте;
• к выходу разъема прикрутите имеющийся вай фай адаптер.

Перед началом работ внимательно изучите фото вай фай антенны данного типа. Так вам будет проще вникнуть в суть всего процесса.

Виды Wi-Fi усилителей

Усилители Wi-Fi — это устройства, посредством которых можно значительно увеличить зону покрытия сети без необходимости замены источника сигнала на более мощный аналог. Как правило, они стоят дешевле самого роутера, что делает их приобретение довольно выгодным с точки зрения соотношения «цена — результат». Усилители Wi-Fi сигнала подразделяются на две категории: активные и пассивные.

Активные усилители

В первую очередь, к активным усилителям Wi-Fi относят репитеры (повторители) — устройства-ретрансляторы, которые расширяют уже существующую сеть, принимая сигнал роутера и транслируя его дальше. Как и Wi-Fi роутер, репитер представляет собой отдельное электронное устройство, питающееся от электросети. Зона его покрытия также представляет собой окружность, в центре которой находится ретранслирующее устройство. В среднем при использовании репитера зона покрытия сети увеличивается на 15–20 м в зависимости от мощности устройства.
Активный усилитель увеличивает зону действия роутера на 15–20 метровРоутер также может являться активным усилителем Wi-Fi, если он работает в паре с основным устройством. Дополнительный роутер работает как и основной с тем отличием, что оба прибора транслируют единую сеть, а не две отдельные. В отличие от репитера дополнительная точка доступа подключается к основному роутеру посредством кабеля и может находиться от него на значительном удалении. Основным недостатком активных усилителей Wi-Fi является относительно высокая стоимость.

Пассивные усилители

К пассивным усилителям Wi-Fi сигнала относятся усилительные антенны для роутеров, посредством которых можно увеличить изначальный диапазон покрытия сети и стабилизировать сигнал. По большому счёту это более совершенный аналог «родных» антенн, идущих в комплекте с роутером. Усилительные антенны бывают двух видов: всенаправленные и направленные. Всенаправленные антенны работают по стандартному принципу, распространяя сигнал в виде окружности, в то время как направленные транслируют сигнал только в одном направлении.
Всенаправленная антенна имеет вид стержня, который излучает радиоволны по окружности

В зависимости от модели пассивные антенны могут устанавливаться непосредственно на роутер или же выноситься за его пределы. Как правило, выносные аналоги обладают большим усилительным потенциалом. Основным недостатком пассивных усилителей Wi-Fi является сравнительно невысокая эффективность — увеличение зоны покрытия составляет 5–10 м.
