Создание строительного пылесоса для дома своими руками

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

  • Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
  • Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
  • Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

  • масляный фильтр;
  • пластиковое ведро;
  • канализационные ПВХ колена на 45° и 90°.
  • труба сечением 40 мм и длиной 1 м;
  • гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

  1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
  2. Замазываем щели герметиком.
  3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
  4. В качестве соединительного элемента с коленом используем гофру.
  5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

  • дорожный конус;
  • круглые деревянные палочки;
  • большую емкость;
  • пластиковые колена диаметром 50 мм на 45° и 90°;
  • кусок ПВХ трубы 50 мм;
  • гофрированную трубу;
  • толстую фанеру;
  • крепеж.

Изготавливаем фильтр таким образом:

  1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
  2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
  3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
  4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
  5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
  6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
  7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

  • 2 гофрированных шланга к пылесосу;
  • ПВХ трубы диаметром 40 и 100 мм;
  • лист металла толщиной 0,2-0,5 мм;
  • 2 пластиковые бутылки на 2,5 л и одна на 5 л;
  • ножницы по металлу;
  • электродрель со сверлами;
  • заклепочник;
  • термопистолет с клеем.

Изготавливаем фильтр таким образом:

  1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
  2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
  3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
  4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
  5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
  6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
  7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
  8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
  9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

  • Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
  • Емкость на 20-25 л с плотно привинченной крышкой.
  • Полипропиленовое колено с углами 45° и 90°.
  • Труба длиной около метра.
  • Гофрированный шланг длиной 2 метра.

Далее выполняем ряд действий:

  1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
  2. Имеющиеся щели закрыть с помощью герметика.
  3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
  4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
  5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
  6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Читать также: Угол подъема резьбы равен

Материалы

  • ПВХ Канализационная труба ø 100 мм;
  • ПВХ труба ø 40 мм;
  • шланг;
  • заклёпки;
  • клеевой стержень;
  • фиксирующие кольца – хомуты;
  • две 2-х литровые бутылки;
  • 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

  1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
  2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
  3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
  4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
  5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
  6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
  7. В центре каждого круга вырезают отверстие ø 40 мм.
  8. Полученные диски разрезают пополам.
  9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
  10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
  11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
  12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
  13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
  14. В нижнюю пробку ввинчивают бутылку – накопитель.
  15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
  16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Особенности аппарата

Используя строительный пылесос, рекомендуется придерживаться определённых правил:

подпускать к модели только обученных людей;
запрещено всасывать горящие предметы;
не допускаются огнеопасные вещества;
перед включением проверяется кабель питания;
после работы важно прочищать пылевой контейнер;
важно быть уверенными в стабильности напряжения;
перед чем пылесосить, проверяется целостность шланга;
если модель отключается, необходимо выдернуть сетевой шланг.

Выше описано, как сделать пылесос типа «циклон». Он с легкостью сможет засасывать цемент и прочий строительный мусор. Самоделки набирают популярность, и в домашних условиях легко сделать достойный агрегат.

Особенности конструкции

Сначала следует предостеречь от распространенной ошибки: простые бытовые аппараты не могут заменить настоящий строительный пылесос. Их приходится глубоко перерабатывать и усовершенствовать, чтобы добиться эффективной работы. В противном случае пылесборник будет постоянно перенасыщаться, а само устройство стремительно выйдет из строя. Чтобы аппарат работал эффективно, надо использовать компоненты, создающие сильное разрежение на вводе. Вакуумный агрегат приводится в действие электромотором повышенной мощности, иногда используется даже пара приводов сразу.

Так как при ремонте и строительстве, при демонтаже конструкций создается намного больше пыли, чем обычно, приходится очищать воздух быстрее и интенсивнее. Это предъявляет повышенные требования и к фильтрам (их надежности, пропускной способности), и к шлангам. Шланг крепится на патрубок, размещенный в корпусе. Пылевые частицы и твердые взвеси устремляются по шлангу в специальный контейнер. Чтобы повысить качество работы, на выходе из контейнера должен быть поставлен дополнительный фильтр.

Так как в строительном пылесосе движется больше воздуха, вдобавок содержащего крепкие частицы, иногда вкрапления с острыми гранями, он должен быть надежнее бытового аналога. Внешний корпус придется максимально укреплять. Придется тщательно отбирать мотор, чтобы он не ломался от повышенной нагрузки. Крепче, чем у обычного, должен быть и шланг строительного пылесоса. Расположение и совместимость всех деталей тщательно продумывают.

Популярность получили строительные пылесосы циклонного типа. Они оснащаются парой фильтров, задерживающих частицы различных фракций. Такое решение повышает эффективность очистки и сокращает частоту ухода за фильтрами

Что немаловажно, циклонные аппараты создают сравнительно мало шума. Даже если случайно внутрь попадет ценный предмет, отыскать его будет очень легко

Пошаговая инструкция

Чтобы самостоятельно изготовить строительный пылесос на основе модели «Урал ПН-600», потребуются следующие инструменты и материалы:

  • болгарка;
  • патрубок (длина 20 см, диаметр 4 см);
  • пластиковое ведро;
  • скотч;
  • клей;
  • бинт;
  • «Урал ПН-600»;
  • дрель;
  • саморезы.

Схема сборки строительного пылесоса

Перед сборкой дорабатывается мусоросборник, для чего понадобится отвертка. Со дна откручивают колеса, отверстия заклеивают скотчем, шильдик демонтируется. Чтобы удалить защелки и заклепки, понадобится болгарка. Предварительно демонтируют фиксаторы с пружин. Заглушка перематывается изолентой. Следующий этап предусматривает установку заглушки.

В днище делают отверстие диаметром 43 мм. Прокладки изготавливаются из уплотнителя. Их толщина должна равняться 4 мм. Переделанный мусоросборник укомплектовывают прокладкой, крышкой для ведра, центрирующим патрубком. Для фиксации крышки потребуется сделать отверстия дрелью (сверло на 2 мм), а также будут нужны саморезы 4,2х10 мм.

Чтобы установить всасывающий патрубок, отверстия делают снаружи. При этом соблюдается угол в 10-15°. Отверстия вырезают с помощью ножниц по металлу. Патрубок устанавливается и фиксируется саморезами. Для обеспечения герметичности потребуется пропитать бинт в клее «Дракон» либо «Титан». Патрубок обматывают бинтом с клеем.

Вторая методика изготовления

Чтобы сделать промышленный аппарат с фильтром «Циклон», понадобится:

  • домашний пылесос;
  • масляный фильтр;
  • ведро на 20 л с плотно прилегающей крышкой;
  • уголки ПП 45° и 90° диаметром в 40 мм;
  • пластмассовая труба длиной 1 м и диаметром 45 мм.

В крышке ведра вырезают отверстие диаметром 90 мм. Затем вставляется уголок. Следующий этап предусматривает обустройство выхода из циклона. Если уголок вмонтирован в крышку, тогда щели замазываются клеем. Для этого применяют строительный пистолет.

Сбоку в ведре делается прорезь при помощи ножниц. В отверстие вставляется уголок под углом в 45°. Щели замазываются. Далее идет сборка агрегата. Гофра герметично присоединяется к уголку с помощью трубы диаметром 40 мм.

Если гофра не налезает на входную трубу, тогда используют сифон. Его узкий конец вставляют в трубу так, чтобы другая сторона сифона герметично села в отверстие пылесоса. Для продления эксплуатационного срока фильтра на него надевают капроновый чулок.

Полученный промышленный инструмент готов к эксплуатации. Предварительно рекомендуется проверить его работу. Крупный строительный мусор и пыль должны идеально собираться аппаратом. Главное, чтобы промышленный пылесос всегда был чистым. Если устройство не используется, тогда агрегат накрывают чехлом либо тряпкой.

Переделка из бытового пылесоса

Самодельный строительный пылесос можно сделать из старого бытового аппарата, например, марки Урал, немного доработав его конструкцию.

Способ 1

Для выполнения работ потребуются:

  • старый бытовой пылесос;
  • пластмассовое ведро с плотной крышкой;
  • сантехническая труба диаметром 40 мм;
  • отвод под 90° диаметром 40 мм;
  • канцелярский нож.

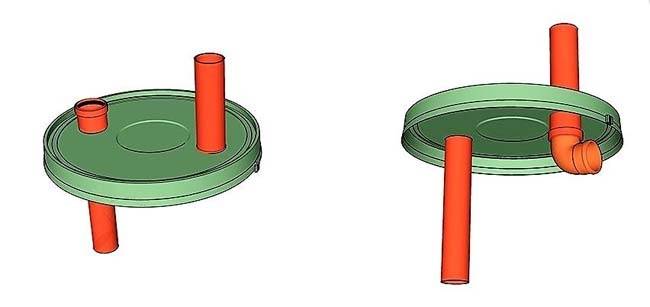

Сначала необходимо вырезать в центре крышки ведра отверстие под выходную трубку. Вторая входная дырка будет расположена ближе к краю крышки.

В полученные отверстия вставляются две трубки. Чтобы они не болтались, можно приклеить их клеем, а щели залить герметиком либо приобрести резиновые переходные муфты, подобрав их под диаметр трубы и шланга. На трубку, расположенную ближе к краю, с внутренней стороны надевается отвод 90° и направляется отверстием к стене. Теперь крышку надевают на ведро. Шланг от пылесоса вставляется в отверстие посредине, а рукав с трубкой для сбора мусора устанавливается сбоку. Все — устройство готово.

Принцип работы состоит в том, что загрязненный воздух попадает внутрь ведра и движется по кругу. За счет центробежной силы крупный мусор отделяется и оседает вниз, а очищенный воздух выходит наружу. Сор же не может вырваться, так как выходное отверстие расположено в другой зоне крышки. Таким образом, в мешок пылесоса попадает только мелкая пыль.

Способ 2

Чтобы собрать более эффективное устройство, которое будет задерживать даже мельчайший мусор, потребуется немного доработать описанную выше конструкцию.

Все действия по модернизации ведра остаются теми же, но дополнительно необходимо сделать мешок для сбора пыли. Для этого нужно приобрести плотный вместительный пылесборник для строительных пылесосов и немного его доработать, так как обычно они производятся одноразовыми, то есть — выбрасываются по наполнению. Сначала нижнюю часть мешка следует обрезать и сложить, сделав внизу чуть уже, чем сверху. Далее из кабельного канала и полипропиленовой трубы можно сделать зажим. Для этого отрезается нужный кусок трубы и распиливается вдоль, чтобы получилась прорезь шириной около пяти миллиметров. Теперь крышки кабельного канала нужно намазать клеем и приклеить к нижней части мешка с тыльной стороны. После этого они стягиваются полипропиленовой трубкой.

Таким образом, получается вместительный пылесборник, объем которого больше того, что установлен в бытовом пылесосе. Он будет удерживать уже не только крупный мусор, но и мельчайшую пыль. Крепится такой мешок к входному отверстию ведра через резиновый переходник.

Варианты самостоятельного изготовления пылесосов

Самодельные пылесосы конструируют в разных версиях, с использованием самого неожиданного материала.

Из кулера

Эту небольшую модель создают по следующей схеме:

  1. При помощи паяльника присоединяют компьютерный кулер к сетевому шнуру и блоку питания. Для простоты использования рекомендуется оснастить шнур переключателем.
  2. Со стороны всасывания пыли закрепляют решётку.
  3. Мешок-пылесборник изготавливают из пыленепроницаемой ткани: отрезанную полоску материала складывают пополам, зашивают с двух сторон, можно наполнить его набивкой для подушек.
  4. Пылесборник крепится на задней панели кулера.

Прибор готов к работе.

Из бочки

Бочка объёмом 210 л может стать корпусом самостоятельно изготовленного пылесоса. К ней нужна герметичная крышка и гофры старого пылесоса.

Ход работы:

  1. Снимают крышку с уплотнителем и делают в центре отверстие. Поверх прикрепляется кожух фильтра.
  2. Ко дну бочки крепится фанера и поворотные опоры для колёс.
  3. С левой стороны крышки размещается входной отрезок гофрированной трубы.
  4. Устанавливают фильтр, который может быть взят с авто.
  5. Крышку утяжеляют фанерой, на фанерный круг крепится двумя саморезами пластинка с винтом.
  6. Внутренняя часть турбины мощностью 1,8 КВт закрепляется в центре бочки.
  7. Изготавливают блок из трёх листов фанеры, которые склеивают.
  8. Ручным фрезером сооружают насадки к ведру, крышке, двигателю.
  9. В крышку поверх блока встраивают кнопки для включения и выключения устройства.

Сборка завершена, пылесос готов к работе.

Из фена

Чтобы соорудить маленький пылесос из фена, понадобится пластиковая бутылка, карандаш, зажигалка, фен, кусачки.

Порядок работы:

  1. Нужно слегка оплавить крышку пластиковой бутылки. С этой целью взять крышку кусачками и нагреть её дно над огоньком зажигалки.
  2. В середину мягкого дна вставить карандаш и надавить. В продавленном месте образуется «пипетка», кончик которой надо срезать ножом. Получается насадка.
  3. Отрезают верхнюю часть бутылки с горлышком. Края ровняют подогревом.
  4. К горлышку изолентой прикрепляется решётка от фена.
  5. Закручивают насадку, присоединяют к решётке заднюю часть фена.

Пылесос для уборки пыли в труднодоступных местах дома готов. Его можно использовать также в чистке салона автомобиля.

Вакуумный

Изготовление такого варианта не вызывает особых затруднений. Кроме обычных инструментов, в сборке понадобится участие рабочего пылесоса-донора.

Сборка

  1. Берут пластиковый ящик для инструментов (590×290×310 мм3).
  2. Для укрепления мотора силовую часть подкручивают болтами.
  3. Чтобы не допустить перегрева двигателя, делают болтовые отверстия, после чего сверлят дрелью разъём под кабель и решётку для вентиляции.
  4. Для качественной установки фильтра 3М используют мебельные уголки, при их наличии доступно извлечение фильтра, его очистка, замена.
  5. Приклеивают уплотнитель в месте нахождения мотора и фильтра.
  6. Внутри ящика, по стенкам, прокладывают кабели, закрепить их можно с применением клеевого пистолета.

Делать самому такие предметы бытовой техники интересно и полезно: реализация потенциала в техническом творчестве совмещается с экономией денежных средств. Нет сомнений, что список разновидностей самодельных пылесосов будет пополняться.

Изготовление фильтра в пылесос своими руками

Изготовление циклонного пылесоса своими руками

Как сделать пылесос для строительной пыли своими руками

Назначение аквафильтра и его самостоятельное изготовление

Выбор пеногасителя для моющего пылесоса — подходящие аналоги

Поэтапная разборка пылесоса Samsung своими руками

Аппарат с водяным фильтром своими руками

Пылесосы с аквафильтром (водяным фильтром) лучше устройств циклонного типа подходят для цементной пыли или иного мелкого мусора, образуемого в больших количествах во время ремонта либо строительных работ. Чтобы своими руками собрать такой аппарат из бытового пылесоса, нужно знать, как работают данные приборы.

Чтобы сделать аппарат с аквафильтром, потребуются:

  • пластиковое ведро, плотно закрывающееся крышкой;
  • сантехническая труба, уголок на 90°;
  • гофрированная труба;
  • силиконовый герметик;
  • клей.

Сначала нужно подготовить крышку. В ней вырезаются два отверстия по диаметру сантехнической трубы, которая должна держаться очень плотно. Для этого все щели необходимо заделать силиконовым герметиком, чтобы сквозь них не выходил воздух. Входная труба, через которую поступает загрязненный воздушный поток, должна быть погружена в воду, залитую примерно на треть от объема ведра. Для выхода воздуха в крышку устанавливается уголок, повернутый к стенке на 90°. Это необходимо, чтобы брызги не попадали в трубу, и влага не проникла в пылесос.  По этой же причине уголок должен быть размещен как можно ближе к крышке. Все, конструкция практически готова. Теперь нужно подключить пылесос и трубку с щеткой для сбора пыли. Оригинальный шланг пылесоса крепится к выходному отверстию ведра.

Трубка и щетка пылесоса подсоединяются к аквафильтру через гофрированный шланг. Чтобы соединения были более прочными, следует воспользоваться алюминиевым скотчем и обмотать им стыки. Следует учитывать, что пылесос, подключаемый к такому фильтру, не должен быть слабым. Полученному самодельному аппарату с аквафильтром будет сложно справиться с крупным мусором, но отличную фильтрацию обеспечить ему под силу.

Водяной насос со старого устройства для уборки

Также можно задействовать устаревший пылесос для выкачки воды из скважин. С этой целью требуется установить электродвигатель, который бы имел показатель частоты вращения вала не менее 1400 оборотов в минуту. Вал от двигателя нужно будет немного удлинить, для чего с помощью токарного станка делается специальная насадка. Когда она будет готова, ее необходимо ввинтить непосредственно в вал мотора. На насадке также должно быть место, куда установятся подшипники. Закрепляются они в всасывающей камере.

С помощью токарного станка, выточите стакан со специальными отверстиями, куда будет вставляться отводной шланг. Также должны присутствовать отверстия для установки вала мотора. Прикрепите стакан непосредственно к всасывающей камере с помощью двух болтов М8. Их нужно пропустить сквозь заранее сделанные отверстия в крышке.

Данные отверстия должны быть глухими и иметь резьбу, которая подойдет для болтов М8. В отверстие с резьбой необходимо вкрутить патрубок и на него надеть трубку с резины. Выбирайте патрубок с таким диаметром, который будет не меньше, чем у отводной трубки. Также нужно заранее подготовить прокладку для установки между всасывающей камерой и стаканом. Для нее можно взять обычную пластмассовую крышку, которую используют для банок со стекла.

Водяной насос со старого устройства

Следующий этап – прикрепление готового стакана к электрическому двигателю. Сначала удалите крышку с двигателя и сделайте в ней несколько отверстий для болтов. Вставляйте болты с внутренней стороны и обязательно закрепите на них по три гайки, привинтив их к каждому болту. Закрутите установленные болты максимально сильно и верните крышку на ее место. После этого постепенно поворачивайте с помощью гаечного ключа гайки. Это нужно для того, чтобы можно было обеспечить центровка стакана по отношению к валу мотора. Дальше закрутите гайками те болты, которые находятся не только в стакане, но еще и в крышке.

Когда стакан будет надежно закреплен, можно приступать к закреплению элементов, которые относятся к всасывающей камере. Для того, чтобы удлиняющая насадка хорошо держалась, закрепите ее непосредственно на валу мотора. На крышке нужно прикрепить входную трубку, которая была бы развальцованная непосредственно с той стороны, которая находится возле крышки.

Для запуска готового водяного насоса со старого пылесоса достаточно опустить входную трубку в воду. Также стоит перекрыть ее в нижней части, а через установленный отводной патрубок, заполните камеру насоса водой. После этого включите мотор, а еще через несколько секунд уже можно будет открывать кран. Устройство начнёт работать.

Рекомендуем прочитать: Как смазать подшипник в пылесосе?

Вторая вариация создания самодельного СП

В данной вариации подразумевается применение двух основополагающих элементов:

  1. Бытовой модификации пылесоса.
  2. Фильтра типа «Циклон».

Чтобы сконструировать данную модификацию, необходимо запастись необходимыми материалами и инструментарием. Список ключевых составляющих таков:

  1. Указанные выше основополагающие элементы.
  2. Ведро. Требования: объем – 20 л, к ведру обязательна крышка.
  3. Два уголка ПП. Один на 45°, второй – на 90°.
  4. Трубка. Ее требующиеся параметры: длина – 100 см, диаметр – 4,5 см.

Далее наступает конструкционный процесс. Он включает в себя следующие стадии:

  1. В крышке ведра необходимо сделать отверстие под второй уголок (90°). Он монтируется в этот участок.
  2. Образовавшийся стыковой участок обязательно герметизируется.  Необходимы клей и строительный пистолет.
  3. В стенке сбоку делается отверстие под первый уголок (45°).
  4. Также необходима герметизация, как в п. 2.
  5. Применяется гофра, ее требуется присоединить к уголку. Гофра должна разместиться очень плотно, тогда необходимость в герметизации отпадает. Часто задействуют гофру от кухонного сифона (он имеется во многих раковинах). Использование именно подобной гофры обеспечит легкое надевание ее узкого окончания на обозначенную трубку (диаметром 4,5 см). А ее второе окончание без проблем размещается в пылесосном отверстии.
  6. Требуется увеличить срок службы фильтра: для его покрытия необходимо применить капроновую ткань.

Уборка без шума и пыли

Основное различие между мобильным пылесосом и встроенным централизованным это то, что блок второго устанавливается стационарно в отдельном расположении – в подвале, прачечной, мансарде, лоджии и пр., а значит шум его работы вас не будет отвлекать (кстати, соседи от шума тоже не в восторге, и о шумоизоляции о соседей я писал в этой статье – это актуально для квартир). От блока (силового агрегата) по всем помещениям проходит система трубопроводов.

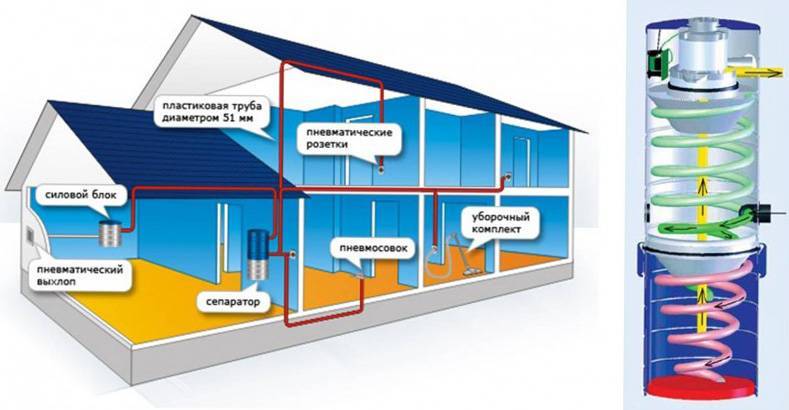

Схема устройства центральной системы пылеудаления в частном доме

В каждой комнате от воздухопровода выведены пневморозетки (имеют вид обычной розетки с крышкой). Вам не придется бегать по всей квартире с пылесосом. Нужно лишь к любой из пневморозеток подсоединить легкий уборочный шланг – контакты тут же замыкаются, а агрегат получает сигнал к началу работы. Вы можете начинать пылесосить, а пыль по воздушному трубопроводу отправляется к силовому агрегату. По окончанию уборки достаточно лишь отсоединить шланг от пневморозетки.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

  1. электродрель,
  2. шуруповёрт,
  3. электролобзик,
  4. циркуль,
  5. нож,
  6. струбцины,
  7. отвёртка крестообразная,
  8. карандаш,
  9. корончатое сверло по дереву (50-60мм),
  10. набор сверл.

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
Ведро («малое») пластиковое 5-11 литров.Примечание

Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, лДиаметр крышки, ммВысота, мм
1,0125115
1,2132132
2,2160150
2,3175133
2,6200124
3,0200139
3,4200155
3,8200177
3,8200177
5,0225195
11292223
18326275
21326332
26380325
33380389

Типы стружкоотсосов

Такие станки бывают трех типов:

  • переносные
  • стационарные
  • мобильные.

К категории переносных относят малогабаритные пылеулавливатели. Установку и разборку таких устройств легко осуществить за короткий промежуток времени. Они имеют малый вес, их можно ставить на стол. Они используются в тех случаях, когда работы прочих типов данного оборудования невозможна или затруднена. Это бывает по причине малой площади помещения или по техническим причинам. Стоит отметить, что переносные устройства не всегда качественно удаляют отходы, вследствие своей невысокой мощности, а, следовательно, и невысокой производительности.

Мобильные пылеулавливатели можно разместить возле станка. Они занимают мало места, и демонтаж тоже не займет много времени. Для перемещения понадобится тележка или штатные ролики. При помощи мобильных пылеулавливателей можно обслуживать два станка по очереди. Однако, обязательно выполнение следующего условия – станки должны работать в разное время. Некоторые модели таких стружкоотсосов имеют двухступенчатую систему фильтрации воздуха.

Стационарные стружкоотсосы устанавливаются на постоянное место, без возможности передвижения. Они отличаются более высоким уровнем мощности в сравнении с предыдущими вариантами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
