Все, что нужно знать о плоттере

Критерии выбора

  1. Назначение техники. Печатать чертежи и карты можно на недорогом устройстве с минимальным функционалом. Для печати рекламных форматов надо более дорогое устройство с опцией вывода цветных изображений.
  2. Максимальное значение ширины резки. Параметр влияет на формат носителя. Для бытовых нужд достаточно ширины от 25 см, на производстве параметр должен быть не менее 1 м.
  3. Скорость. Оптимальное значение для максимальной продуктивности и умеренного энергопотребления – 8-10 листков в секунду.
  4. Затраты. Первоначальные расходы на покупку плоттера зависят от его функциональности и качества сборки. Но при выборе плоттера учитывается и тип носителя. Для нестандартных форматов затраты на эксплуатацию будут слишком большие.
  5. Тип подачи. Для небольших офисов и квартир лучше покупать компактные рулонные плоттеры с недорогими расходниками. Для производства больше подходят габаритные, но высокоточные планшетные модели.
  6. Максимальное давление на режущий элемент (для каттеров). Оптимальное для качества резки и умеренного энергопотребления значение – от 200 г.
  7. Наличие заводской гарантии. Плоттеры стоят относительно дорого, поэтому покупать нужно только у производителей или поставщиков, которые дают гарантийное обслуживание минимум на 2 года.

Обзор

Плоттеры с цифровым управлением эволюционировали от ранее полностью аналоговых XY-писатели используются как устройства вывода для измерительные приборы и аналоговые компьютеры.

Ручные плоттеры для печати перемещают ручку или другой инструмент по поверхности листа бумаги. Это означает, что плоттеры векторная графика устройства, а не растровая графика как и с другими принтеры. Плоттеры могут рисовать сложные линии, в том числе текст, но делают это медленно из-за механического движения перьев. Часто они неспособны эффективно создать сплошную цветовую область, но могут люк область, нарисовав ряд близких регулярных линий.

Плоттеры предлагали самый быстрый способ эффективного создания очень больших рисунков или цветных векторных изображений с высоким разрешением, когда память компьютера был очень дорогим, а мощность процессора была очень ограниченной, а другие типы принтеров имели ограниченные возможности вывода графики.

Перьевые плоттеры по существу устарели и были заменены на широкоформатный струйные принтеры и светодиод тонер-принтеры. Такие устройства могут по-прежнему понимать векторные языки, изначально предназначенные для использования на плоттерах, потому что во многих случаях они предлагают более эффективную альтернативу растровым данным.

Струйный принтер?

По сути, плоттер — это устройство для печати, которое работает по принципу обычного струйного принтера. Есть печатающая головка, на которую подаётся краска. Головка эта перемещается на каретке по специальным направляющим механизмам. Программное обеспечение устройства отвечает за позиционирование каретки в нужном положении.

К отличиям можно отнести высокую производительность, которая крайне необходима для печати рисунков высокой чёткости, ведь если скорость движения печатающей головки плоттера будет на уровне струйного принтера, то результата придётся ждать не один час. Естественно, расход ресурсов для данного устройства вывода возрастает в несколько раз.

История создания плоттера

В разных источниках встречается оборудование под названием графопостроитель. Это и есть плоттеры, которые были изначально так названы. Предназначались машины для черчения схем, таблиц, карт и других графических изображений на носителе большого формата.

Изначально графопостроители были предназначены для печати графических изображений на большом формате носителя

Графопостроители появились с началом развития компьютеризации. В 1959 году на продажу поступила первая модель Calcomp 565. Аппарат вдоль оси колесиками перемещал бумажный носитель. Рисование осуществлялось пишущим пером.

На смену Calcomp 565 пришел усовершенствованный графопостроитель Computervision’s Interact I. Оборудование было оснащено системой автопроектирования. Рисующий элемент заменили шариковым пером. Преимуществом оборудования стала высокая точность изображения. Со временем производитель его модернизировал. Появилась возможность нанесения цветного рисунка разноцветными перьями.

Планшетные модели с высоким разрешением появились в 1970 году. Выпуском оборудования занялись производители HP и Tektronix. Электронные устройства по габаритам напоминали стол.

Современный плоттер является многофункциональным устройством

Современный плоттер — это устройство, служащее для яркой красочной печати с высоким разрешением. Многие модели имеют большую оперативную память и жесткий диск. Появилась дополнительная функция резки. Усовершенствовались рисующие блоки, что позволило использовать носителем не только бумагу, но и другие материалы.

Лучшие рулонные режущие модели

Принцип действия основан на передвижении печатающей головки и самой бумаги. Качество печати сохраняется. Отличаются компактностью конструкции, приемлемой стоимостью расходных материалов и возможностью использовать длинные носители (до 10 метров). Для домашнего пользования целесообразнее купить рулонный тип плоттера. Рассмотрим лучшие из них по результатам нашего исследования.

GCC Expert II-24 LX

Лучший выбор для новичков в резке материалов. Сфера творчества разнообразна – от офисных бейджей до дорожных знаков, рекламных вывесок. Работает на оптимальной скорости 705 мм/с. Максимальная толщина материала – 8 мм. Формат – А1. Носитель сворачивается в рулон. Автоматическая система выравнивает его, обеспечивая высокую точность резки. Подача осуществляется протяжным методом. Готовую часть работы можно отрезать сразу по прямой линии и предотвратить расход материала. Для этого предусмотрен инструмент ручной обрезки.

Подключение к ПК возможно двумя способами: через USB или последовательный порт. Для пользователей всех уровней дизайна и рекламы поставляется специальное программное обеспечение. Объем памяти – 32 Мб. Производитель гарантирует, что барабан внутри конструкции рассчитан на идеальную резку до 3-х метров в длину, без погрешностей. Занимает мало места и весит всего 11 кг.

Достоинства:

  • Качественная сборка;
  • Система автоматического выравнивания;
  • Удобный интерфейс;
  • Справляется с толстым, сложным в обработке материалом;
  • Хороший объем памяти;
  • Соотношение цена/качество.

Недостатки:

Не выявлены.

Silhouette Portrait

Персональный компактный инструмент больше ориентирован на творческого пользователя. Подходит для скрапбукинга, квиллинга, квилтинга (лоскутная аппликация), 3D-моделирования и проектов со сложным рисунком. Осуществляет печать флаеров, фотоматериалов, чертежей рекламы, бейджей, этикеток посредством специального ножа. Максимальный формат носителей – А4, толщина – 0,8 мм. Глубину резки можно увеличить до 2 мм, если установить крафт-нож (покупается отдельно).

Оснащен микрошаговым двигателем, который отличается повышенной точностью перемещения. Можно вырезать печатные материалы по «меткам» с помощью технологии PixScan. К компьютеру подключается посредством USB-кабеля. Есть адаптер Bluetooth. Для работы с ним необходимо наличие bluetooth-подключения в ПК. Управление понятно-интуитивное, при помощи кнопок. Скорость печати регулируется на приборе.

В комплект поставки включены: подложка для резки формата А4, универсальный нож, кабель, инструмент для извлечения адаптера Bluetooth и регулировки ножа. Программное обеспечение скачивается с сайта производителя.

Достоинства:

  • Простое ПО;
  • Быстрая, точная работа;
  • Доступные расходные материалы;
  • Небольшой вес, компактные габариты;
  • Приемлемая цена.

Недостатки:

  • Громкий;
  • Не предусмотрен инструмент ручной резки, что увеличивает расход носителей.

Режущий плоттер линейки Portrait имеет многочисленные отзывы от пользователей разного уровня владения технологией резки. Для новичков предусмотрен процесс обучения на сайте производителя. Занимает около 30 минут.

Mimaki CG-130SRIII

Профессиональная линейка от японского бренда применяется в производственных целях и обладает скоростной, высокоточной резкой на всевозможных носителях: флок, резина, винил, различные ПЭТ-материалы. Можно применять на длинных траекториях. Нож двигается со скоростью 700 мм/с и максимальным давлением 500 гр. Режущий плоттер Мимаки оснащен оптическим позиционированием, сенсорами и серводвигателем. Для наглядности: двигатель такого типа применяется только в оборудовании премиум-класса.

Интерфейс полностью ориентирован на комфорт пользователя. Есть функция уведомления о событиях, окончании работ и возникших ошибках на электронную почту – отпадает необходимость в постоянном мониторинге состояния аппарата. На ЖК-дисплее диагональю 3 дюйма отображается необходимая информация. Подключение осуществляется через интерфейсы Ethernet, USB2.0, RS-232C. Емкость буфера памяти – 27 Мб. В комплекте идут две профессиональные компьютерные программы для создания дизайнов, рисунков для резания на разном уровне.

Достоинства:

  • Высокое японское качество;
  • Вакуумное крепление;
  • Увеличенная скорость;
  • Позволяет резать широкий спектр материалов;
  • Удобный интерфейс;
  • Регулярное обновление ПО.

Недостатки:

Не обнаружены.

Лучшие УФ-плоттеры

Завершающая категория в нашем рейтинге – плоттеры, печатающие с использованием так называемых УФ-чернил. Принцип нанесения изображения здесь базируется на использовании особого химического состава чернил, восприимчивых к воздействию ультрафиолетового излучения. Под воздействием мощной УФ-лампы нанесенное изображение быстро полимеризируется. Таким образом становится возможной печать на самых разных основах без дополнительной обработки. Полимеризация под воздействием ультрафиолета – это необратимый процесс, поэтому изображения УФ-плоттеров не боятся ни солнечного света, ни влаги, ни воздействия многих агрессивных химических сред.

УФ-плоттеры — это в среднем исчислении самые дорогие машины, если сравнивать с плоттерами, работающими по любому иному принципу. Их стоимость по большей части исчисляется миллионами рублей по состоянию на конец 2019 года.

Mimaki JFX200-2531

Рейтинг: 4.9

В первую очередь представим вам «старшую» модель, обладающую широким функционалом и целым рядом дополнительных возможностей. Устройство способно печатать на носителях самых больших из возможных форматов — А0 и больше.

Требовательность устройства к мощности, напряжению и стабильности электросети повышена, причем самым серьёзным образом – необходим ток напряжением до 240 В и силой до 12 А. Крайне желательно обеспечить плоттеру промежуточное звено питания для защиты от скачков мощности и напряжения. Размеры устройства впечатляют — 4290x4400x1250 мм, а вес тем более – все сооружение весит почти ровно одну тонну. Энергопотребление – 4.8 кВт!

Ширина рабочего поля печати у этой модели составляет 2500 мм (98 дюймов), номинальные размеры рабочей области — 2500 x 3100 мм. Скорость печати – до 25 кв. м в час. Подразумевается только листовая подача, на рулонных носителях печатать нельзя. Это кажущееся ограничение легко объясняется широким перечнем материалов, которые подходят в качестве основы — акрил, поликарбонат, ПВХ, стекло, алюминий, металл, полиэстер, пенопанели, стирол, дерево, камень.

Плоттер печатает с разрешением до 1200×1200 DPI. Допускается три варианта комплектов картриджей – 5, 6 и 8 цветов. Основой всегда служат 4 цвета модели CMYK с добавлением белого, светло-голубого, светло-пурпурного. Предельно допустимая толщина носителя — 50 мм, предельный вес – 50 кг на метр квадратный.

Ионизатор размещен в задней части агрегата и имеет форму продолговатой балки в форме литеры «Y» для снижения влияния статического электричества. Регулируемый прижим вакуумного типа имеет 4 зоны прижима, которые регулируются раздельно специальными клапанами.

Устройство подключается к управляющей рабочей станции через USB 2.0. Сетевое подключение не предусморено.

Достоинства

  • качественный и надёжный вакуумный прижим;
  • запатентованная технология контроля длины волн;
  • использование техники переменной капли;

нет сетевого подключения.

Mimaki UJF-3042 MkII

Рейтинг: 4.8

И завершающее устройство в рейтинге – УФ-плоттер той же компании – Mimaki. Наши эксперты рекомендуют этот вариант тем, кому нет необходимости в огромном формате. Этот плоттер печатает на формате А3.

Несмотря на намного меньший формат, этот плоттер тоже сконструирован под установку на полу. Но его особая форма позволяет рационально использовать пространство в мастерской/офисе. Общие его габариты — 1355x856x1290 мм, вес без упаковки — 145 кг. В плане энергопотребления нуждается в 800 Вт и работает довольно тихо, как для такого класса устройств — 70 дБ в работе и 55 дБ в простое.

По части носителей здесь есть такие ограничения: размер рабочего поля — 300 × 420 мм; толщина носителя – не более 153 мм, вес «пачки» материала – не более 5 кг; максимальная скорость печати – 2.48 кв. метров.

Печать в этой машине осуществляется на основе пятитицветной модели с праймером. Разрешение до 1200×1200 dpi. Емкость резервуаров – 500 мл или 1000мл.

В этой модели нет поддержки PostScript и драйвера только для Windows. Подключение – через USB и Ethernet.

Достоинства

  • удобная форма для стесненных пространств;
  • относительно недорог;
  • достаточное для такой цены качество получаемого изображения.

Как используют разные типы плоттеров

Вот где действительно нет ограничений для фантазии, так это в области применения современных плоттеров. Разумеется, основной запрос приходится на удовлетворение нужд рекламной продукции и типографских материалов. Чуть меньший процент занимают всевозможные архивные и картографические документы, где потребитель больше заинтересован в высоком качестве напечатанного продукта, нежели в его количестве.

На сегодняшний день весьма активно и успешно развивается отрасль коммерческого использования плоттеров в сфере индивидуального предпринимательства: небольшие фотосалоны, частные студии, работающие по индивидуальному заказу. Такие мастерские принимают заказы для работы по фетру, ткани, для скрапбукинга – все это изготавливается с применением плоттера.

Для специфических задач, требующих особого подхода, можно использовать даже латексный раскройный материал, но следует отметить, что далеко не все модели умеют с ним работать.

Материал для печати может обладать особыми свойствами, ограничителем в данном случае служит лишь фантазия клиента. Напечатать на поверхности материала можно практически все, что угодно. В отдельных случаях нанесение красок осуществляется уже на объемные детали (например, картографирование с использованием цветных перьев). Примеров различного применения масса, начиная от плакатов, напечатанных на виниловом материале, до индивидуальных «тянущихся» обоев, выполненных из инновационных материалов, которые окрашиваются при помощи современного плоттер-каттера, а впоследствии еще и нарезаются.

Еще одна область применения плоттеров – печать денежных банкнот. Производятся они именно на режущих плоттерах, которые изначально размечают и нарезают купюры. То же касается и печати любых государственных документов с брендом «госзнак». Большие объемы печати всегда выполняются на широкоформатной технике, после чего нарезаются и в готовом виде поставляются до места назначения. Даже бумагу, на которую потом наносятся паспортные данные, печатает и нарезает плоттер, данные вписывают уже позже, в местном паспортном бюро.

Документы, одежда, рекламные вывески, плакаты и транспаранты — все это трудно себе представить без рассмотренного устройства для печати и резки. Можно без преувеличения сказать, что данный вид приборов двигает вперед целые отрасли бизнеса и социальных организаций, обеспечивая их взаимодействие.

Основная классификация

На данный момент не существует какой-либо общепризнанной классификации плоттеров, широко применяемой повсеместно. Несмотря на это упущение, принципов различия плоттеров существует несколько. Один из них — по назначению. Разделение получится небольшим, только два варианта исполнения:

  • режущий;
  • печатающий.

Плоттер Epson SureColor SC-T7200 с ПЗК и чернилами

Печатающий аппарат не способен резать отпечатанную продукцию самостоятельно. Как правило, для этого приходится докупать второе устройство, либо изначально рассматривать прибор, совмещающий в себе эти функции (если это необходимо).  Для резки уже напечатанной рекламной продукции предназначен режущий плоттер — каттер, годится он и для наклеек, пленок, а в редких случаях даже для виниловой продукции.

Режущий плоттер Vektor HC-1290

По типу конструкции плоттеры бывают:

  • плоскими (планшетными);
  • рулонными;
  • лазерными.

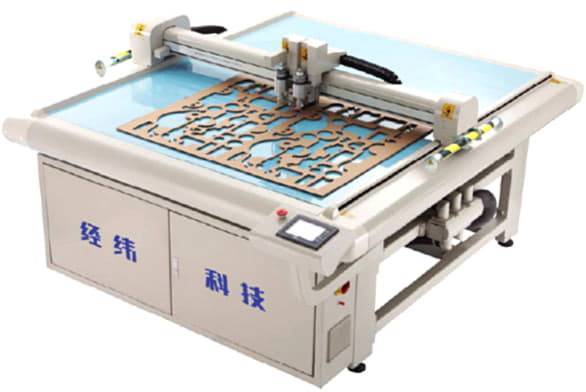

Плоттер планшетного типа

Плоский фиксирует лист, и раскрой пленки выполняет подвижная каретка с ножом, движущаяся по заданной схеме. В случае с рулонным аппаратом, каретка движется в разные стороны, тем самым вырезая необходимый рисунок во время подачи материала. Лазерный каттер имеет плоскую конструкцию, но, в отличие от первого варианта, вместо каретки с ножом за нарезку отвечает высокоточный лазер. Разумеется, качество такой продукции будет гораздо выше: возможна проработка более мелких и точных деталей.

Печатающий плоттер является самым доступным агрегатом для  создания небольших тиражей рекламной или праздничной продукции в условиях офисного помещения. Для хранения и обслуживания такого прибора не требуется складское помещение или какие-то особые условия, чего не скажешь о расходных материалах.

Чаще всего бумага или винил, на которых происходит отпечатка по заданному макету, представляют собой материал, пропитанный химическими растворами, плохо переносящими резкие перепады температуры.

Поэтому при хранении расходников для печатающего плоттера настоятельно рекомендуется соблюдать температурный режим.

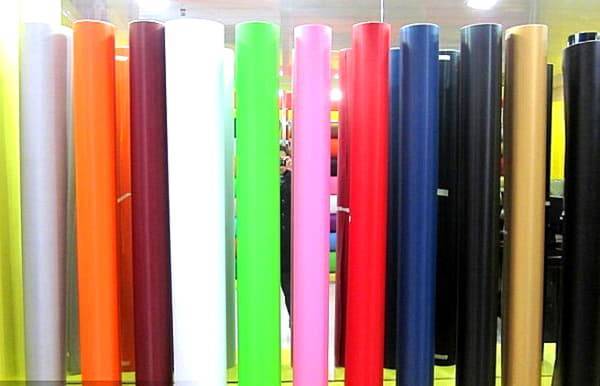

Рулоны цветного винила

Каков принцип работы плоттера

Работа первых графопостроителей заключалась в передвижении бумажного носителя по координату X. Движение рисующего пера происходило по координату Y. Оборудование с шариковым пером управлялось вычислительной машиной. Современные плоттеры работают через подключение к порту компьютера, SCSI-интерфейса и Ethernet. Продвинутые устройства имеют собственный встроенный буфер, дисплей управления. Для управления существуют специальные программы, где оператор разрабатывает изображение, задает параметры. Когда проект будет готов, его отправляют на печать. Аппарат получает сигнал и точно по программе начинает выполнять задание.

Резак для винила

Режущий плоттер со скользящим ножом в действии

Резак для винила (иногда известный как режущий плоттер ) используется для создания плакатов, рекламных щитов, вывесок, логотипов на футболках и других устойчивых к погодным условиям графических изображений. Также винил можно наносить на кузова и окна автомобилей для большой яркой рекламы компании и на транцы парусных лодок. Подобный процесс используется для резки тонированного винила для автомобильных окон.

Цвета ограничены коллекцией винила под рукой. Чтобы материал не сморщился, его хранят в рулонах. Типичные размеры виниловых рулонов имеют ширину 15 дюймов, 24 дюйма, 36 дюймов и 48 дюймов и имеют материал основы для сохранения относительного расположения всех элементов дизайна.

Оборудование для резки винила аналогично традиционному плоттеру, за исключением того, что чернильное перо заменяется очень острым ножом, чтобы очертить каждую форму, и может иметь регулятор давления, чтобы регулировать, насколько сильно нож вдавливается в виниловую пленку, предотвращая также разрезы проникая в материал основы. Помимо потери относительного расположения отдельных элементов конструкции, отдельные части, вырезанные из материала основы, могут выпасть и заблокировать подающий рулон плоттера или режущую головку. После резки виниловый материал за пределами дизайна снимается, оставляя рисунок на материале основы, который может быть нанесен с помощью самоклеющейся пленки, клея, ламинирования или термопресса .

Виниловый нож обычно имеет форму ручки плоттера и также установлен на поворотной головке, так что лезвие ножа самовращается в правильном направлении при движении головки плоттера.

Резаки для винила в основном используются для создания однотонных штриховых рисунков и надписей. Многоцветный дизайн требует вырезания отдельных листов винила, а затем их наложения во время нанесения; но этот процесс быстро становится громоздким и требует более пары оттенков.

Плоттеры для резки вывески находятся в упадке в таких приложениях, как общий дизайн рекламных щитов, где широкоформатные струйные принтеры, использующие чернила на основе растворителей, используются для печати непосредственно на различных материалах. Режущие плоттеры по-прежнему используются для точной контурной резки графики, создаваемой широкоформатными струйными принтерами – например, для создания оконной или автомобильной графики или фигурных наклеек.

Широкоформатные струйные принтеры все чаще используются для печати на термоусадочной пластиковой пленке, которая затем наносится на поверхность транспортного средства и усаживается для соответствия размерам с помощью теплового пистолета, известного как автомобильная пленка .

Плоттер перьевой

Одним из устройств, способных воспроизвести качественное изображение без потери качества, включая высокое разрешение и адекватную цветопередачу от оригинала, является перьевой плоттер. Данный прибор принадлежит к разряду графопостроителей, формирующих изображения по векторному принципу.

Он получил название благодаря печатному элементу в виде пера. Перо помещается в пазы специального держателя, внутри которого уже перемещается над поверхностью материала-носителя изображения. Перья плоттера могут эксплуатироваться в течение различного временного отрезка, быть как однократно используемыми, так и многоразовыми.

Функционал плоттера

Во многом, функционал плоттера схож с принтером, но в большинстве случаев его применяют для широкоформатной печати:

  • Нанесение объектов на самоклеющуюся пленку;
  • Создание презентаций на носителях большой площади;
  • Распечатка рекламных баннеров и постеров;
  • Выполнение различных проектов и чертежей.

В силу своих больших габаритов, особенностей применения, данное оборудование редко можно повстречать у мастера дома. Большим спросом подобные устройства пользуются у:

  • Полиграфических фирм;
  • Рекламных организаций;
  • Картографических центров;
  • Дизайнерских бюро;
  • Проектных предприятий.

Струйные плоттеры (СП, ink-jet plotter)


Струйный плоттер

Струйная технология была описана выше, здесь же отметим лишь, что приемлемая цена, высокое качество и большие возможности делают струйные плоттеры серьезным конкурентом перьевых устройств. Спрос на струйные плоттеры со стороны пользователей, работающих с настольными издательскими системами и САПР, выпускающих сложные чертежи формата А0, растет, однако невысокая скорость вывода графической информации и выцветание со временем полученного цветного изображения без принятия специальных мер (использования ламинирования или специальной «самоламинирующейся» бумаги) несколько ограничивает их применение. Один из самых дешевых вариантов доступных частному лицу или малой компании, но имеет довольно дорогую стоимость на расходные материалы

Характеристики оборудования

Рабочие параметры могут различаться как в части формата обработки целевого материала, так и по функциональным возможностям. Средние эксплуатационные характеристики лазерного плоттера можно представить так:

  • Формат листа – А0-А4.
  • Давление резчика – 200-350 г.
  • Ширина резки – 210-300 мм.
  • Длина резки – 2900-3000 мм.
  • Скорость обработки – до 1000 мм/с.

Что касается функциональных возможностей, то современные модели обеспечиваются интерфейсами USB и Wi-Fi, позволяющими связывать печатное оборудование с компьютерами и даже мобильными устройствами. В частности, плоттер HP в исполнении Designjet T520 поддерживает USB, Wi-Fi и LAN. К тому же память на 1 Гб дает возможность хранить нужную информацию без применения дополнительных носителей. Коммуникационные возможности тоже обширны. С помощью беспроводных каналов аппарат синхронизируется с ПК, планшетом и смартфоном.
