Особенности масляного настенного обогревателя

Как работает масляный обогреватель?

Схема каждого масляного обогревателя схожа. Корпус нагревательного агрегата металлический, состоит из нескольких секций, которые герметически стыкуются между собой. Изнутри конструкция заполняется минеральным маслом, а снаружи – покрывается слоем порошковой краски, которая очень прочная и неподвластна механическим повреждениям.

В комплектацию входят:

нагревательная деталь (ТЭН);
термостат;
регулятор нагревания;
провода;
накладные панели.

Принцип работы любого масляного обогревателя один и тот же. Сначала провод включается в сеть, происходит нагревание ТЭНа, потом под воздействием тепловой энергии нагревается масло, затем корпус. Тепло от нагретого корпуса передается воздуху, который соприкасается с ним, он нагревается и поднимается вверх. По конвекторному принципу происходит смешение холодного и горячего воздуха, и его температура повышается. Некоторые модели оснащены вентилятором для того, чтобы смена воздуха происходила интенсивнее.

Тепловая энергия нагревает масло

Обогревающие устройства имеют разную мощность и отличаются количеством герметичных частей. Помещение нагреется быстрее, если у агрегата будет больше секций. При этом обогреватель тяжелее и более крупных размеров. На всех моделях установлены колесики, с помощью которых приборы перемещаются, поэтому мобильность обогревателя не зависит от его размера.

Масляные конвекторы имеют ряд режимов работы. Для этого установлены переключатели, а на некоторых моделях сенсорные панели управления или жидкокристаллические мониторы, на которых показаны данные о работе прибора.

Преимущества и ограничения

Среди достоинств масляного радиатора с вентилятором выделяют:

электробезопасность — ТЭН находится внутри надёжного корпуса, доступ к открытым электрическим частям ограничен, при разрушении нагревательного элемента диэлектрические свойства масла не позволят напряжению попасть на доступные для прикосновения части;
пожарную безопасность — термостат и датчик аварийного отключения сводят к минимуму возможность нагрева внешних элементов выше 60–80С;
срок службы от 10 лет и выше — масло внутри корпуса предотвращает коррозию;
ремонтопригодность — запасные части унифицированы и всегда есть в продаже, самостоятельная замена вышедших из строя частей доступна большинству людей;
низкую температуру прибора, которая не приводит к появлению запаха гари, так как пыль не сгорает;
сохранение кислорода, который не выгорает, потому что нагревательный элемент встроен в корпус и не соприкасается с воздухом, как у большинства инфракрасных обогревателей;
мощность прибора, которая выше, чем у классических монолитных конвекторов;
экономию электроэнергии благодаря наличию термостата.

Масло в радиаторе долго нагревается, поэтому прибор эффективен как дополнительный источник тепла

К недостаткам относят тепловую инерцию — прибор долго выходит в рабочий режим (1—1,5 часа), по сравнению с инфракрасными типами «печек», которые начинают греть окружающие предметы сразу после включения.

Масляный калорифер дольше остывает при аварийных отключениях электросети, что может быть особенно важным для небольших помещений — сторожек, вагончиков и т.п.

Большая масса является одновременно преимуществом и недостатком. Прибор бывает трудно доставить к месту установки, а в дальнейшем перемещение происходит на колёсиках. С другой стороны, массивный прибор дольше сохраняет тепло.

Трансформаторное масло

Трансформаторное масло изготовляется из нефти путем перегонки. Оно отличается малой вязкостью и хорошей очисткой. Кипение масла происходит при температуре 300 градусов. Оно предназначено для заливки в выключатели, трансформаторы и реакторные устройства. Благодаря своим свойствам, оно может заливаться также и в масляный обогреватель.

Состав трансформаторного масла зависит от первоначального состава сырья, из которого оно изготовлено. Оно может иметь некоторые отличия в зависимости от месторождения на котором была добыта нефть.

В среднем трансформаторное масло, которое может быть залитым в обогреватель, имеет срок службы не более 20 лет. Но оно должно быть ранее не использованным.

Эта жидкость благодаря своим особенностям, способно эксплуатироваться даже при низких температурах. Минимальная отметка может быть – 45 градусов. Благодаря малой вязкости оно способно эффективно отводить тепло.

Особенности конструкции

Рассмотрим, из каких элементов состоит конструкция масляного обогревателя. Корпус радиатора изготавливается из металла толщиной 0,8-1 мм. Пластины секций надежно спаяны между собой, обеспечивая герметичность. Снаружи металл корпуса покрывается термостойкой краской и эмалью белого или чёрного цвета.

Нагревательный элемент (ТЭН) работает на электричестве. Он расположен внутри устройства, которое заполнено минеральным маслом на 85-90% внутреннего объёма. Это связано с тем, что при нагревании жидкость расширяется, наполняя пустое пространство.

Конструкция масляного обогревателя оснащается дополнительными элементами:

регулятор температуры,
термостат,
защитное устройство, предохраняющее от перегрева.

ТЭН радиатора подключается к сети с помощью электропровода. К нижней части корпуса крепятся ножки с колёсиками, отвечающие за устойчивость и удобство при перемещении обогревателя.

На некоторых моделях предусмотрен пластиковый кожух. Он защищает от ожога при случайном прикосновении к горячему корпусу работающего прибора. Защитный кожух идет в комплекте или приобретается отдельно.

1 «Бархатный сезон» «Доброе тепло»

Пленочное устройство не может не привлечь внимания уже своим стильным внешним видом. Оно весит всего 400 граммов, имеет мягкую, приятную на ощупь поверхность глянцевого типа с нанесенным рисунком на выбор. Это отличное предложение для дома, детской комнаты, а также дачи, оранжереи, офиса. Настенный экологичный обогреватель расходует на 70% энергии меньше, чем его масляный аналог.

Как отмечают в отзывах пользователи, легко сворачиваемое в рулон и транспортируемое при необходимости устройство можно быстро разместить на стене. Оно не сушит воздух, пожаробезопасно, не боится влажности. Поверхность нагревается до 65 градусов, но ожог невозможно при прикосновении получить, что связано с использованием специальной технологии мгновенного понижения температуры в месте контакта.

Лучшие газовые обогреватели для дачи

BIGH–55

Отечественный баллонный обогреватель газового типа не имеет аналогов. Обеспечивает полностью автономное отопление. Для него не нужна электросеть. Поэтому его можно установить практически в любом месте. Применяется для отопления частных домов, устанавливается на открытых площадках кафе, поддерживает тепло во время выездных мероприятий на открытом воздухе. Способен обогреть дачное жилье, площадью до 60 м2. Каждое устройство проходит тестирование на утечку газа в лабораториях компании.

При создании этой модели была применена технология Fast Heat. Она обеспечивает сразу 2 вида теплообмена: инфракрасное и конвекторное. Газовый баллон скрыт внутри корпуса. Наружные керамические решетки служат источником излучения тепла.

Несколько степеней защиты обеспечивает безопасность эксплуатации:

аварийное отключение при падении;
защита от переизбытка углекислого газа;
термопара для контроля пламени.

Кроме того, газовый баллон защищен от выпадения из корпуса. Для этого предусмотрен специальный фиксатор. Для мобильности корпус оснащен шасси. Передвижение обогревателя по комнатам дома становится не только безопасным, но и комфортным. Объем баллона стандартный – 27 л, закачивается пропаном или пропан–бутаном.

Плюсы:

использование без электричества;
объемная отапливаемая площадь;
надежная система защиты от аварийных ситуаций;
3–ступенчатая регулировка мощности;
высокая теплоотдача;
небольшой расход газа – 0,3 кг/час;
компактность, долговечность и мобильность.

Минусы: нет.

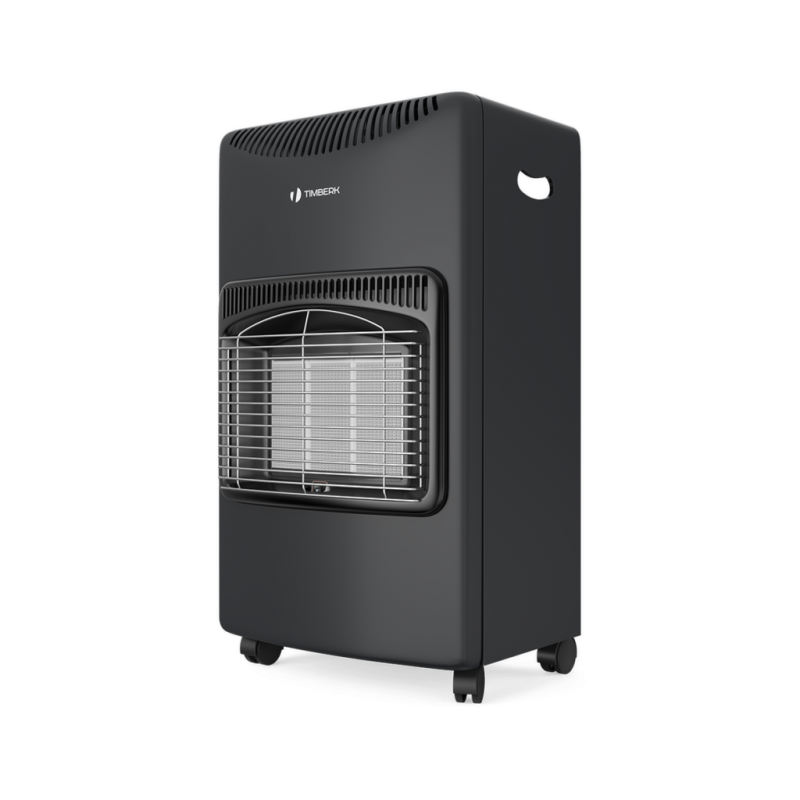

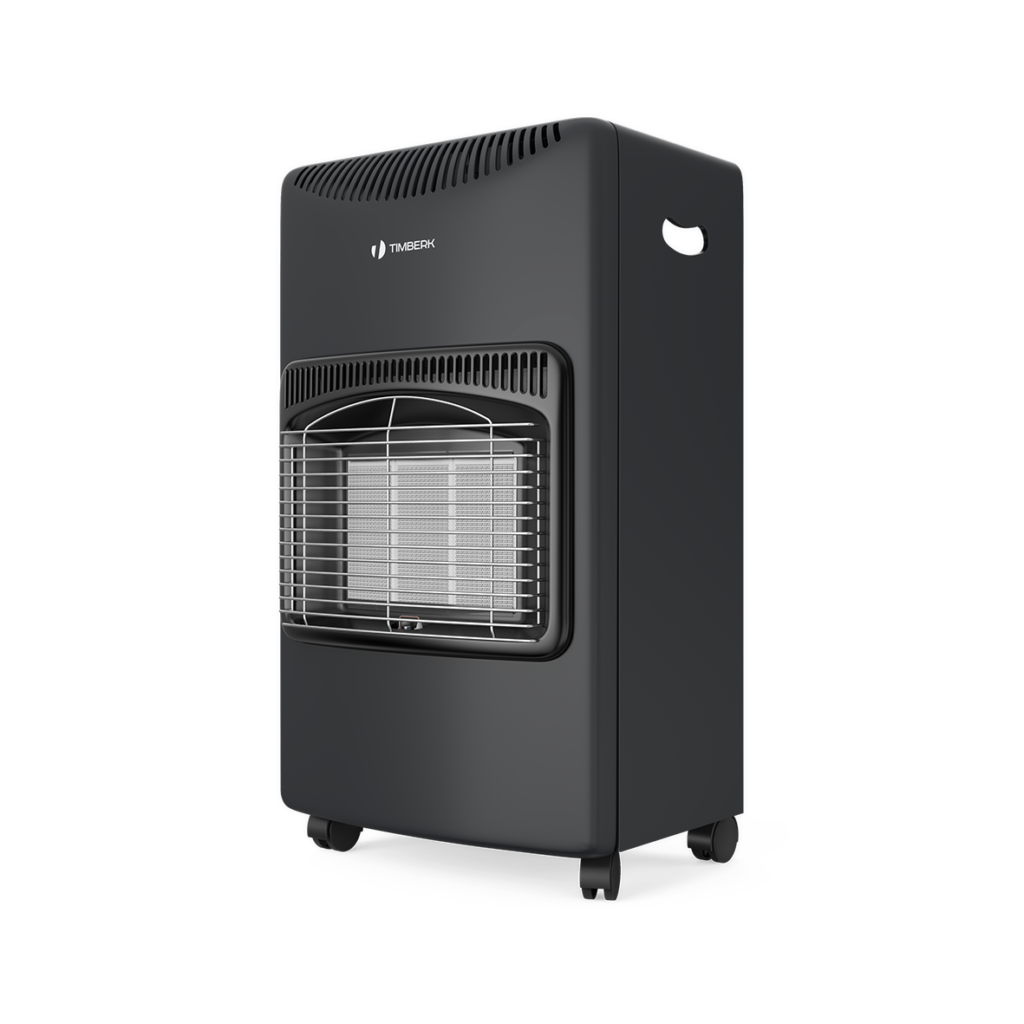

Timberk TGH 4200 M1

Газовый нагреватель рассчитан на объемные площади, нагреет воздух в жилом помещении метражом до 60 м2. Можно использовать для внутренних комнат дачи, обогрева веранды, террасы, гаража или теплицы. Корпус сделан в классическом дизайне, в черном цвете. За розжиг печи отвечает пьезоэлектрический элемент. Для безопасной работы предусмотрены все необходимые уровни защиты:

отключение подачи газа при отсутствии пламени;
датчик падения и автоматика выключения при опрокидывании;
ODS–предохранительное устройство, которое обеспечивает контроль недостаточного уровня кислорода.

В комплекте поставляется газовый редуктор и шланг. Благодаря механическому управлению можно настроить 3 уровня мощности. Особенности модели: 3–секционная керамическая горелка с последовательным стартом, способность работать в максимально мощном режиме 51 час. Для легкости передвижения конструкция оснащена колесной базой.

Плюсы:

универсальное использование как внутри, так и снаружи дачного дома;
быстро нагревается до максимума и отдает тепло;
добротная сборка, сильная мощность;
несколько вариантов установки мощности;
наличие датчиков безопасности.

Минусы:

баллон приобретается отдельно.

Принцип работы

Масляные радиаторы отопления электрические настенные имеют следующую структуру:

герметический корпус (стальной);
электрический ТЭН;
минеральное масло;
приборы контроля над температурным режимом;
датчик защиты от перегревания;
настенные ножки (кронштейны), обеспечивающие крепление.

Принцип работы:

Трубчатый нагреватель (ТЭН) равномерно подогревает минеральное масло (оба элемента заточены в герметический корпус).
Датчик контроля следить за тем, чтобы корпус прибора не перегревался свыше 70°C.
Нагретый корпус передает свое тепло помещению.

Подобная простота устройства наделяет масляные радиаторы отопления электрические настенные рядом преимуществ, которые следует рассмотреть подробней.

Обзор лучших напольных моделей для квартиры

Zanussi ZOH/ES-09WN

Напольный масляный радиатор мощностью 2000 Вт, обогревающий помещения до 24 кв. м. Управление механическое,с одним режимом работы, есть регулировка мощности до 2000/1200/800 Вт.

Имеет регулировку температуры и встроенный термостат. Есть отделение для шнура, колесики и ручка для удобного перемещения. Обладает каминным эффектом.

Работает при подключении к сети 220 Вт, без шума и запахов. Не сушит воздух. 9 секций равномерно нагревают воздух и поддерживают комфортную температуру.

Характеристики:

Какую площадь обогревает — 24 кв. м.
Мощность — 2000 Вт.
Количество режимов — 1.
Количество секций — 9.

Плюсы

эффективность;
маневренность;
устойчивость;
есть термостат.

Минусы

при остывании щелкает.

Electrolux EOH/M-5157N

Напольный масляный радиатор мощностью 1500 Вт, обогревающий помещения до 20 кв. м.

Управление механическое, с одним режимом работы, есть регулировка мощности до 1500/900/600 Вт, что позволяет выставлять оптимальный режим для каждого помещения и экономить на электроэнергии.

Имеет регулировку температуры и встроенный термостат. Есть отделение для шнура, колесики и ручка для удобного перемещения. Обладает каминным эффектом. При перегреве активируется автоматическое отключение.

Работает при подключении к сети 220 Вт, без шума и запахов. Не сушит воздух. 7 секций равномерно нагревают воздух и поддерживают комфортную температуру.

Характеристики:

Какую площадь обогревает — 20 кв. м.
Мощность — 1500 Вт.
Количество режимов — 1.
Количество секций — 7.

Плюсы

устойчивый;
эффективный;
удобно перемещать;
не выделяет запаха.

Минусы

громко щелкает при включении и отключении;
встречаются экземпляры с низким качеством сборки.

Ballu Level BOH/LV-05 1000

Прибор относится к напольным масляным обогревателям, мощность регулируется, можно выставить показатели в1000/600/400 Вт. Это позволяет использовать обогреватель в любом помещении.

Максимальная площадь обогрева — 15 кв. м. О включении и выключении оповещает световой индикатор на панели управления.

Имеет регулировку температуры и встроенный термостат. Есть отделение для шнура, колесики и ручка для удобного перемещения. Без каминного эффекта. При перегреве активируется автоматическое отключение.

Работает при подключении к сети 220 Вт, без шума и запахов. Не сушит воздух и не выжигает кислород. 5 секций равномерно нагревают воздух и поддерживают комфортную температуру.

Характеристики:

Какую площадь обогревает — 15 кв. м.
Мощность — 1000 Вт.
Количество режимов — 1.
Количество секций — 5.

Плюсы

термостат;
удобно перемещать;
устойчивый;
не шумит;
экономный расход электричества.

Минусы

не обнаружено.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Расположение узлов.

Распространенные поломки

Принципиальная схема.

Если индикаторы светятся, вентилятор, когда он есть, крутится, а тепла нет, нужно проверить работу термореле. Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
Если провода и автоматика в норме, нужно проверить исправность ТЭНов. «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Диагностика ТЭНа при помощи омметра.

Ремонт неисправностей

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

Обогреватель на основе МС-140.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Датчик термостата.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Герметизация ТЭНа.

Виды масляных обогревателей

Отправляясь в ближайший магазин за покупкой нового обогревателя, следует предварительно ознакомиться с их разновидностями. Их не очень много, но упомянуть их все-таки не мешает. Существуют следующие виды масляных обогревателей:

напольные;
настенные;
обогреватели с вентиляторами;
обогреватели с увлажнителями воздуха.

Напольные масляные радиаторы

Напольные масляные радиаторы-обогреватели – это самые распространенные отопительные приборы. Они устанавливаются на ножки с колесиками и их можно перемещать с места на места. Чаще всего они обладают большими размерами и наделяются оребрением, которое увеличивает эффективность обогрева и конвекцию. Напольные модели выпускаются десятки лет и радуют потребителей теплом, уютом и комфортом.

Настенные масляные обогреватели

Настенные масляные обогреватели нельзя назвать самым распространенным отопительным оборудованием. В продаже они встречаются редко, но обладают неплохими характеристиками. По своим габаритам они тоньше, чем напольные аналоги, но оребрения здесь нет. По своему виду настенные модели напоминают стальные панельные батареи или же электрические конвекторы (только без вентиляционных отверстий).

Масляный обогреватель с вентилятором

Масляный обогреватель с вентилятором сочетает в себе преимущества конвектора, тепловой пушки и обычного масляного радиатора. Здесь устанавливаются малошумящие вентиляторы, которые в принудительном порядке отправляют нагретый воздух наружу. В результате скорость прогрева значительно возрастает – этим модели с вентиляторами напоминают тепловые пушки и обычные электрические конвекторы.

Масляные обогреватели с увлажнителями воздуха

Обогреватели с увлажнителями воздуха обладают предельно простой конструкцией – здесь имеется емкость для воды, которая является источником пара. Результатом работы таких обогревателей является повышение уровня влажности воздуха – человеку становится легче дышать, нормализуется работа слизистых оболочек, улучшается самочувствие, повышается работоспособность.

Влажный воздух полезен не только взрослым, но и детям. Если вы хотите приобрести масляный обогреватель для детской комнаты, позаботьтесь о том, чтобы он был оборудован увлажнителем.

Как работает и что греет

Картины обогреватели работают по принципу солнца. Только здесь инфракрасные лучи излучают специальные карбоновые нити.

Сверху они изолированы экопленкой, на которую как раз таки и наносится красочное изображение.

Конечно, само полотно в процессе работы немного нагревается, но как уже говорилось выше, обжечься об него не получится. Если дотронуться до поверхности ладошкой, то поначалу будет ощущаться некое тепло.

Однако оно практически моментально исчезает и рука через секунду уже чувствует как будто комнатную температуру. Достигается такой эффект за счет системы отключения зон.

То есть, как только картина обогреватель почувствовала давление на поверхность дорожек, происходит их автоматическое отключение. Это своеобразная защита от перегрева и выхода из строя.

Главный обогрев здесь идет той поверхности, на которую непосредственно направлена картина. Греется не сам воздух.

Это может быть диван, кровать, либо вы сами, сидящие за рабочим столом. При этом будет создаваться ощущение, что на вас светит яркое теплое солнышко.
