Как разобрать и отремонтировать масляный обогреватель

Причины популярности

Обогреватели применяются при нагреве воздуха в квартирах, офисах, подсобных помещениях. Популярность объясняется положительными характеристиками.

  1. Простота эксплуатации.
  2. Работает бесшумно.
  3. Благодаря автоматике не допускается перегрев автомата – переключается на другой режим работы, выключается.
  4. Встроенный увлажнитель не дает пересушивать воздух, вентилятор обеспечивает скорость нагревания.

Однако, несмотря на достоинства, МО может сломаться. У многих мужчин появляется желание отремонтировать самостоятельно, не обращаясь в мастерскую. Например, произвести замену ТЭНа. Какие виды ремонта при поломке обогревателя можно сделать в домашних условиях? Нужно рассмотреть конструкцию аппарата.

Конструктивные элементы обогревателя

Устройство прибора


Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

  1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
  2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
  3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

  1. На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Подготовка рабочего места

Чтобы починить обогреватель, вначале нужно создать для этого условия. Одной из основных предпосылок успешного ремонта будет подготовка к нему. В первую очередь, нужно выбрать место, где вы будете разбирать обогреватель. Оно должно быть достаточно просторным и хорошо освещенным. Лучше всего для этого подходит гараж или какая-либо отдельная комната.

Затем готовится инструмент и вспомогательные принадлежности. Поскольку устройство обогревателя никакой сложности не представляет, то и инструмент будет самым обыкновенным. Набор отверток, пассатижи и бокорезы, маленький молоток и шило – этого будет достаточно для ремонта. Перед ремонтом под руками необходимо иметь паяльник, тестер, жидкость WD-40, смазку (Графитная или Литол-24) и немного спирта для протирания контактов. Обязательно должна быть чистая ветошь. Если причина поломки определена заранее, значит, нужны запчасти для замены вышедших из строя деталей.

Причины поломок масляного обогревателя

Домашний радиатор может выйти из строя по причине изначально низкого качества или слишком долгих сроков эксплуатации. Но чаще ремонтом обогревателя своими руками приходится заниматься в результате неправильного использования прибора.

Износ масляного радиатора ускоряют несколько факторов:

  1. Перегрев. Проблема возникает при установке радиатора вплотную к поверхностям, мешающим отводу тепла. Износ происходит быстрее при отсутствии ухода, например, если прибор совсем не протирают от пыли
  2. Использование для сушки белья. Многие люди вешают на масляный обогреватель влажные носки, полотенца и крупные предметы одежды, как на обычную отопительную батарею. Но радиатор, работающий от электросети, действует по другим принципам. Если постоянно накрывать корпус прибора, он будет перегреваться и сломается.
  3. Неправильное хранение. В теплое время года обогреватель масляного типа необходимо держать в кладовке или гараже в вертикальном положении. Если это невозможно, и радиатор приходится класть на бок, то перед использованием его нужно установить по всем правилам и какое-то время не включать. Масло должно стечь в нижнюю часть прибора.

К поломке радиатора и последующему ремонту может привести неграмотное подключение. Электроприбор достаточно мощный, поэтому для него нужно предусмотреть отдельную розетку с заземлением. Использовать для масляного обогревателя переходники нельзя.

Использовать масляный обогреватель можно только в сухих помещениях

Устройство чугунных радиаторов

Этот вид отопительных приборов состоит из секций. Модели старого типа даже сегодня выпускаются в виде «гармошек», тогда как новое поколение имеет плоскую внешнюю панель, обеспечивающую лучший прогрев всей ее площади.

При работе эти устройства используют два типа отдачи тепла:

  1. Излучение, или как его называют профессионалы, радиация составляет до 25-30% тепла. Оно не просто нагревает воздух, а передается ближайшим предметам, обеспечивая более качественный прогрев помещения.
  2. Конвекция, производимая батареей отопления, обеспечивает постоянное перемещение воздушных масс по комнате, и составляет порядка 75% теплоотдачи.

Устройство чугунной батареи, несмотря на все внешние изменения, осталось прежним. Она состоит из секций, оснащенных:

  • заглушками;
  • запорными устройствами;
  • пробками;
  • хвостовиком и терморегулятором;
  • контргайками;
  • ниппелями и прокладками.

Каким бы ни был чугун крепким, но даже у него есть свои пределы. Как правило, срок службы чугунных радиаторов  составляет 25-30 лет, а при должном уходе и оптимальных условиях работы они могут работать без перебоя от 50 до 100 лет.

Этого не скажешь о деталях, которые скрепляют секции друг с другом, например, о прокладках. При частых гидроударах они могут «раскачаться» или потрескаться от времени. В этом случае появляется течь между секциями чугунной батареи, которая, если не устранить ее вовремя, может стать причиной серьезной аварии и угрозой для здоровья и жизни человека.

Чтобы этого избежать, нужно проверять состояние чугунных радиаторов после окончания отопительного сезона. При этом можно обнаружить совершенно разные неполадки в отопительной системе.

Основные неисправности

Причин, по которым не работает масляный обогреватель не так уж и много. Условно их можно поделить на две части – электрические и механические. Сбой в работе электрооборудования чаще всего приходится на ТЭН и коммуникации управления – тепловое реле, выключатель, термопредохранители. Может возникнуть проблема в электропроводке, но это случается крайне редко.

К механическим повреждениям относятся различные пробоины корпуса, а также образование на нем раковин, через которые вытекает масло. Как правило, это плоды деятельности коррозии. Определение вида неисправности большого труда не представляет. Механические поломки всегда связаны с наличием пятен масла под обогревателем. Все остальные неисправности связаны с электрической частью.

Устройство и принцип работы обогревателя

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Проверка ключевых узлов обогревателя

Отметим сразу, обогреватели отличаются по принципу работы и применяемым деталям. Для проверки работоспособности большинства узлов нужны навыки пользования мультиметром и понятия об устройстве электрических цепей. Поэтому затронем самые простые вещи, доступные среднестатистическому пользователю:

  1. Предохранители. Первое, что проверяется – целостность предохранителей. В некоторых моделях нагревателей эти элементы спрятаны внутри, доступ снаружи невозможен.
  2. Датчик положения. Присутствует у большинства мощных тепловентиляторов и у некоторых моделей масляных обогревателей. Проверка проста: если датчик рабочий, то при наклоне устройства он размыкает цепь. В вертикальном положении – сопротивление почти нулевое. Проверку можно провести любой прозвонкой. Если датчик сломан, он меняется целиком.
  3. Регулятор. Нагар и окислы в регуляторах температуры – частая причина отказа работы обогревателей. Элементы необходимо разобрать, тщательно все зачистить мелкой шкуркой, протереть спиртом.
  4. Термодатчик, терморегулятор. Устройство термодатчика достаточно простое. Внутри механического блока, ответственного за размыкание цепи при определенной температуре, находится биметаллическая пластина. Нужно поставить регулятор на минимум, достать элемент, осмотреть на наличие следов нагара, трещин, расслоений, любых окислов и налета. При их наличии пластину следует заменить.
  5. Кварцевый резонатор. Присутствует у керамических обогревателей, изменение его параметров развивается со временем, в результате чего устройство перестает подчиняться регуляторам. Деталь необходимо заменить, другой ремонт обогревателя невозможен.

Для ликвидации иных поломок необходим опыт проведения электрических работ, умение тестировать параметры ТЭНа, обмоток двигателя, пусковых емкостей и состояние других узлов. Поэтому останавливаться подробно нерационально, тем более, что каждый класс обогревателей имеет свои особенности.

Устройство масляного обогревателя

Внешний вид прибора представляет собой секционный радиатор отопления в виде гармошки. Герметичная емкость заполнена маслом и содержит 15% воздуха, что не позволяет ржаветь металлу.

Корпус обогревателя включает элементы:

  • двойной ТЭН;
  • термопредохранитель;
  • термореле;
  • выключатель;
  • индикатор;
  • отвес;
  • электропровод.

Электроприбор содержит ТЭН, реле, предохранитель и выключатель Принцип действия устройства:

  1. При включении прибора ТЭН нагревается до заданной температуры. Можно включить 1 или 2 элемента одновременно.
  2. Нагревательный элемент нагревает корпус и наполнитель секций, что поддерживает температуру элементов.
  3. Датчик температуры посылает сигнал на включение и отключение ТЭНа.
  4. При достижении заданной температуры ТЭН отключается, а при охлаждении – включается вновь.

Неисправность терморегулятора

При неисправностях терморегулятора необходимо снова снять крышку блока управления. Затем необходимо открутить гайку с винта. Головку винта можно закрепить, используя отвертку, а затем снять шайбу

После этого очень осторожно приподнимаем якорь, зачищаем и протираем спиртом контакты терморегулятора. Проделав все работы, аккуратно собираем терморегулятор и снова проверяем наш масляный обогреватель

Поломка биметаллической пластины

Очень часто в масляном обогревателе ломается биметаллическая пластина, и прибор перестает работать. Для ремонта, прежде всего, разбираем терморегулятор. Затем устанавливаем минимальный нагрев, используя ручку прибора, и снимаем ее с головки регулирующего винта. Не забудьте отметить тушью место расположения данного элемента, прежде чем делать вышеперечисленные действия.

Неподвижный контакт создается винтом и гайкой. Их необходимо снять, чтобы достать биметаллическую пластину. Удалить магнит можно убрав часть длинного стержня датчика. После всех работ делаем замену пластины и собираем блок управления.

Если не помогло ничего из элементов, перечисленных выше, то необходимо обратиться за помощью к квалифицированным специалистам.

Приступаем к ремонту

Вопрос, как отремонтировать масляный обогреватель своими руками, возникает у каждого, когда прибор перестает работать. А между тем сложности в этом вопросе абсолютно нет. Прежде всего, необходимо выполнить разборку, чтобы добраться до объекта ремонта. Для этого нужно отсоединить панель управления от корпуса. Как правило, она крепится защелками. Но бывает крепление и другого рода. Например, винты или скобы.

Поэтому вначале надо тщательно осмотреть обогреватель, чтобы определить способ крепления панели. Затем аккуратно, не прилагая больших усилий, снять ее. Разборка должна выполняться без применения грубой силы, поскольку весь крепеж сделан из пластмассы.

Проверка сетевого шнура и выключателя. С этого необходимо начать работу по восстановлению работоспособности масляного обогревателя. Дело в том, что за время длительной эксплуатации в местах соединения провода обычно подгорают, и контакт нарушается. В этом случае достаточно отсоединить провод и зачистить его, а заодно и место присоединения. После этого вновь все собрать. Контакт восстановлен. Тестером проверяем, действительно ли это так. Одновременно нужно проверить сетевой шнур на предмет обрыва провода. Редко, но такая неисправность возникает. Делается это просто, с помощью того же тестера.

Следующий этап – осмотр всех контактных соединений в блоке управления. Нужно очень тщательно осмотреть каждый контакт на предмет подгорания, окисления и ослабления крепления. Отвертки, мелкозернистой шлифовальной шкурки и ватки, смоченной спиртом, для ремонта будет вполне достаточно. Не исключено, что где-то понадобится паяльник для припаивания оторвавшегося проводка.

Может случиться так, что возникла неисправность в тепловом реле, или регуляторе температуры. В этом случае нужно аккуратно его снять и разобрать. После разборки биметаллическая пластина, которая находится внутри, извлекается и заменяется новой. Все дело в том, что больше никаких неисправностей там быть не может. После замены пластины, реле восстановит свой потенциал.

Ремонт термопредохранителей будет заключаться в проверке их работоспособности и замене при необходимости на исправные. Проверка – простая прозвонка тестером. Термопредохранителей, или их еще называют термостатами, может быть несколько. Проверяем каждый.

Осталось проверить состояние ТЭНов. Для этого достаточно тестером замерить их сопротивление. Оно должно быть меньше 1 кОма. Одним подключением осуществляется проверка на обрыв цепи. Таким образом, если тестер показывает большое сопротивление или вообще ничего не показывает, то пришло время менять ТЭН.

На этом проверку электрической части обогревателя можно считать завершенной. Переходим к механическим неисправностям.

Из них актуальна только одна – протекание масла. В этом случае обогреватель придется разбирать для слива оставшегося внутри масла

При наличии повреждений корпуса важно точно определить, в каком именно месте это произошло. Затем нужно тщательно зачистить найденное место шлифовальной шкуркой

Это делается для определения способа ремонта. Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина.

Скатанный шарик герметика накладывается на отверстие и тщательно разравнивается на поверхности. Уже через 15-20 минут он затвердевает настолько, что можно пользоваться обогревателем. Несколько сложнее будет ликвидировать отверстие, которое образовалось от ржавчины. В этом случае потребуется зачистка наждачной шкуркой всего ржавого пятна до «живого» металла. Затем снова нужно внимательно осмотреть и оценить размер отверстия. Если оно не очень большое, то его можно запаять. Если же отверстие большое, то здесь нужно применять сварку, то есть наложить латку и обварить ее. В этом случае ремонт масляного обогревателя будет более серьезным и потребует не только специального инструмента, но и навыков.

Как видим, ремонт масляных обогревателей, да еще и своими руками, под силу каждому, кто знаком с азами электротехники и слесарного дела. Поэтому прежде чем выбросить обогреватель, нужно внимательно его осмотреть. Если поломка незначительная, отремонтировать будет намного дешевле, нежели покупать новый.

Как устроен обогреватель?

В число основных частей агрегата входит металлический корпус, состоящий из герметично состыкованных секций. Сверху наносят порошковое покрытие, усиливающее прочностные характеристики металла.

В корпусе находится масло.

Источник нагрева — трубчатый электронагреватель (ТЭН). Находится в нижней части корпуса. Подогревая масло снизу, ТЭН стимулирует образование конвекционных потоков внутри аппарата. Происходит равномерное нагревание, отдача тепла.

Система управления состоит из выключателя, регулятора мощности. Переключатели режимов мощности, таймеры включения, отключения аппарата, термостаты, реагирующие на температуру в помещении, присутствуют в новых моделях.

Оборудованы вентиляторами, увлажнителями. В случае поломки, старые модели легче ремонтировать.

Безопасность обеспечивают датчики перегрева, опрокидывания.

  1. Первый контролирует температуру масла. При перегревании может закипеть. Высокая температура в корпусе чревата выходом оборудования из строя. При закипании масляного наполнителя выделяется воздух, растет давление на корпус изнутри. Из-за высокого давления корпус может деформироваться, потрескаться. Протечка кипящей масляной жидкости угрожает пожаром.
  2. Второй – датчик положения. Чтобы обогреватель нормально функционировал, ТЭН должен быть полностью погружен в масляную среду. При опрокидывании агрегата масло скапливается в одной стороне, ТЭН работает всухую, быстро перегревается, перегорает. Датчик, когда обогреватель опрокидывается, мгновенно отключает подачу электричества на обогреватель.

Основные поломки

Посторонние шумы

Во время работы прибора могут возникать потрескивания, шипение и т.д. Это тот случай, когда ничего разбирать не нужно: скорее всего, обогреватель наклонялся, падал и т.д. В нём произошло перемещение масла и воздуха. Поставьте прибор в вертикальном положении на несколько дней. Проблема устранится сама собой.

Электрика

Для начала, включите обогреватель в другую розетку, вдруг проблема в ней, а не в приборе.

Если же поломался именно обогреватель, вооружитесь мультиметром.

С его помощью проверяем исправность электрической части (с этого нужно начать, если прибор не греет, не горит лампочка индикатора).

Проверяем:

  • исправность розетки и вилки;
  • нет ли КЗ между частями радиатора.

Частая проблема: отгорание проводов в местах их соединения.

Обесточенный прибор проверяется на предмет исправности всех клавиш выключателя. Делается это при помощи тестера или мультиметра:

  • в положении ВКЛ, на концах будет КЗ;
  • а в положении ВЫКЛ – ничего.

Мультиметром проверяется терморегулятор (не должно быть КЗ, а сопротивление должно быть небольшое). До остальных поломок можно добраться только разобрав корпус.

Масляный обогреватель в разобранном виде

Осматриваем контакты в блоке управления: они могут перегорать, окислиться и ослабнуть. Техобслуживание заключается в обработке спиртом. Ослабевшие контакты подтягивают с помощью отвёртки. Окислившиеся зачищают наждачкой, изолируют. Самая термостойкая изоляция – стеклотканевая изолента (выдержит до 200 градусов).

Ещё раз проверяют на наличие короткого замыкания. Возможно, на этом ремонт закончится. Если же обогреватель не заработал, будем искать другую поломку.

Перед началом разборки отключите обогреватель из розетки и не подключайте прибор к сети, пока он полностью не собран!

Термопредохранители

Их может быть несколько. Прозвонив и найдя неисправный предохранитель, убираем его, а провода изолируем и соединяем между собой. Эта процедура безопасна, если предохранитель не один, в случае если вышел из строя единственный, то его придется менять на исправный.

Биметаллическая пластина

Она может быть деформирована, пластину нужно заменить.

Для этого:

  1. Разбирается регулятор температуры.
  2. Устанавливается минимальная t подогрева.
  3. Ручка регулятора снимается с винта, выкручиваются гайки, снимается рамка.
  4. Убирается биметаллическая пластина, устанавливается новая.

Сильное повреждение пластины часто провоцирует течь масла.

Утечка масла, ремонт бака

Если есть утечка масла, значит, есть повреждения в корпусе. Ремонт бака – дело ответственное и не всегда оправданное

Если уж решитесь на него, важно знать следующее:

  • Масло нужно слить.
  • При запайке бака подойдёт не оловянный припой, а латунный, серебряный или медно-фосфорный. Нужно использовать горелку.
  • Чтобы швы «схватились» обязательно надо хорошо зачистить края от ржавчины.
  • При работах, внутрь бака заливается вода (убережёт от возгорания), а после работ ёмкость нужно высушить.
  • Когда работы по починке бака будут закончены, нужно будет заменить масло. Здесь тоже есть определённые тонкости:
  • Масло должно заполнять 90% бака, а остальное – воздух.
  • Подойдёт трансформаторное масло, но никак не отработка (от неё ТЭН забьётся накипью)!
  • Минеральные масла не совместимы с синтетикой.

Поломка ТЭНа

Ремонту этот элемент не подлежит, только заменять! Но браться за замену ТЭНа имеет смысл только, если ваш обогреватель сделан со съёмным ТЭНом. Новый ТЭН подбирается равный по мощности и, желательно, медный

Обратите особое внимание на стык между корпусом и ТЭНом. Прокладка дополняется герметиком

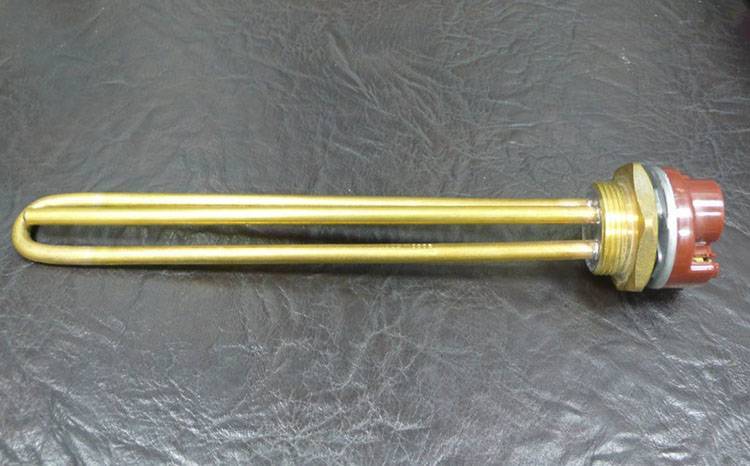

Медный ТЭН

Но даже в этом случае, есть вероятность, что через какое-то время в герметике появятся трещины и ремонт нужно будет повторить.

Если же ТЭН неразборный, то крайне сложно будет после развальцовки и замены детали, завальцевать его обратно.

Датчик падения или положения

Этот элемент безопасности в виде грузика, который отключает прибор при определённом угле наклона обогревателя.

Чтобы проверить исправность этого элемента, положите прибор на бок и прозвоните контакты.

Ремонтировать его не рекомендуется – лучше заменить.

Итак. Действительно, есть несколько проблем с масляными обогревателями, которые довольно легко устраняются, например: шумы, окислившиеся контакты, или неисправность в проводах. Выполнить простейший ремонт масляных радиаторов своими руками может каждый.

Но если, разобрав прибор, вы обнаружили более серьёзную поломку, обдумайте, стоит ли «игра свеч»? Не получится ли, что ремонт обогревателя, по времени и затратам, обойдётся дороже, чем покупка нового прибора?

Как разобрать радиатор

Чтобы отремонтировать обогреватель, нужно выявить причину поломки. Для этого рекомендуется разобрать устройство. Для начала стоит подготовить все необходимое:

  • предмет для поддевания пластиковой панели – желательно, чтобы он обладал клиновидной формой;
  • отвертка;
  • спирт или одеколон;
  • тестер;
  • наждачная бумага;
  • мягкая салфетка;
  • кисточка;
  • надфиль.

Перед началом разборки устройство обязательно отключают от питания. Подключать разобранный прибор строго запрещено. Все модели обогревателей отличаются, потому стандартного алгоритма проведения процедуры нет. Однако есть несколько вариантов решения поставленных задач.

Прежде всего, следует внимательно изучить панель управления устройством. При наличии шурупов или крепежных скоб рекомендуется снять именно их.

Но чаще всего в качестве фиксатора пластмассовой панели используется пружинная защелка. При этом следует наощупь пройтись по поверхности пластмассовым предметом или изделием из другого материала. Делать это нужно очень аккуратно, чтобы избежать повреждения корпуса. Наощупь удастся определить зону расположения защелки. Если надавить на этот участок посильнее, ее удастся отогнуть.

Если имеется мало навыков по разбору техники, стоит сфотографировать весь процесс съемки. Болты и гайки рекомендуется выкладывать по ходу разборки. Это поможет собрать прибор после завершения процесса. Специалисты советуют не спешить с разбором устройства. Некоторые неполадки удается выявить, не заглядывая внутрь приспособления.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Расположение узлов.

Распространенные поломки

Принципиальная схема.

  • Если индикаторы светятся, вентилятор, когда он есть, крутится, а тепла нет, нужно проверить работу термореле. Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
  • В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
  • Если провода и автоматика в норме, нужно проверить исправность ТЭНов. «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Диагностика ТЭНа при помощи омметра.

Ремонт неисправностей

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

Обогреватель на основе МС-140.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Датчик термостата.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Герметизация ТЭНа.

Можно ли починить неисправности своими силами?

Дать однозначный ответ невозможно, хотя конструктивное исполнение обогревателя не сложное. Разборка агрегата, методы ремонта зависят от модели. В некоторых случаях ремонт или замена поврежденной части без оборудования невозможен.

Если нет навыков, за починку неработающего обогревателя лучше не браться. Эксперименты с электрическим оборудованием, работающим на нагрев, могут закончиться печально. Можно устроить пожар, короткое замыкание, получить электротравму, ожог.

Однако, если владелец поврежденного агрегата решился на ремонт, должен соблюсти несколько правил:

  1. Прежде чем разбирать агрегат, нужно убедиться, что вилка электрического кабеля вытащена из розетки.
  2. Обогреватель должен быть комнатной температуры.
  3. Для замены поврежденных составляющих нельзя использовать самодельные элементы.
  4. При работе с маслом, следует избегать контакта с телом, попадания на изоляцию проводов.
  5. Не допускается замена штатного электрического кабеля с заземлением на кабель без заземления.

Перечень часто встречающихся поломок, способы устранения.


Тестирование электрической цепи

Отсутствует нагрев

Агрегат включен, но не греет. Чаще связано с повреждением электросети (отсоединение провода, плохой контакт). Сначала осматривают питающий кабель. Если нет явных повреждений, открывают место входа кабеля в обогреватель. Кабель отсоединяют, прозванивают мультиметром.

Для дальнейших действий понадобится инструкция по эксплуатации масляной установки, компоненты, схемы соединений в моделях разнятся. Если нет познаний в тестировании электросетей, за работу лучше не браться. Проверка участков сети происходит отдельно. Сначала осмотр, затем прозвон, замена детали.


ТЭН съемного типа

Не работает нагреватель

ТЭНы в масляных обогревателях оснащаются предохранителями по величине тока, температуре. Возможно сгорели предохранители. Нужно проверить целостность. Поломку несложно устранить, если после включения агрегата в сеть предохранители снова сгорели, нужно искать причину.


Мультиметр

Проверить целостность ТЭНа легко мультиметром. От ТЭНа отсоединяются провода. Мультиметр ставится в режим измерения сопротивления. Щупами нужно прикоснуться к выводам нагревателя. Если на табло прибора отображается цифра 1 или бесконечность, спираль в ТЭНе оборвана, требуется замена.

Проверка нагревателя на пробой: мульмиметр переключают на режим зуммера, щуп ставят на вывод ТЭНа, второй на корпус. Если зуммер подает сигнал, нагреватель нужно заменить.

Если крепление резьбовое, снять, заменить ТЭН возможно. Для замены нужен ТЭН с идентичными эксплуатационными параметрами. Когда завальцован в гнезде масляного радиатора, самостоятельно замену произвести не удастся. Проще купить новый обогреватель.

Протекает масло

Протекает по причине нарушения целостности корпуса. Повредиться может в результате механического воздействия, коррозии, вызванной дефектным покрытием. Восстановить корпус получится, если масляный радиатор старой модели, из стали, со съемным ТЭНом.

Для ремонта снимают блок управления, нагреватель.

Масло сливают в чистую емкость.

Радиатор заполняют водой, чтобы масляная пленка, оставшаяся на внутренних стенках, не воспламенилась при сварочных работах.

Из стального листа вырезают латку, приваривают, чтобы закрыть поврежденное место.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
