Копировальное кольцо
В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.
Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

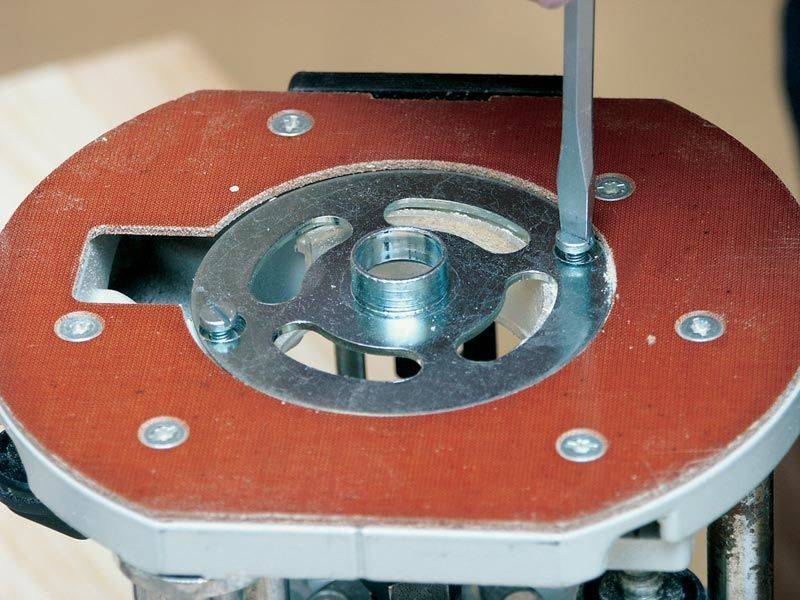

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.
Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.
Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.
Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.
Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.
Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).
После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.
Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

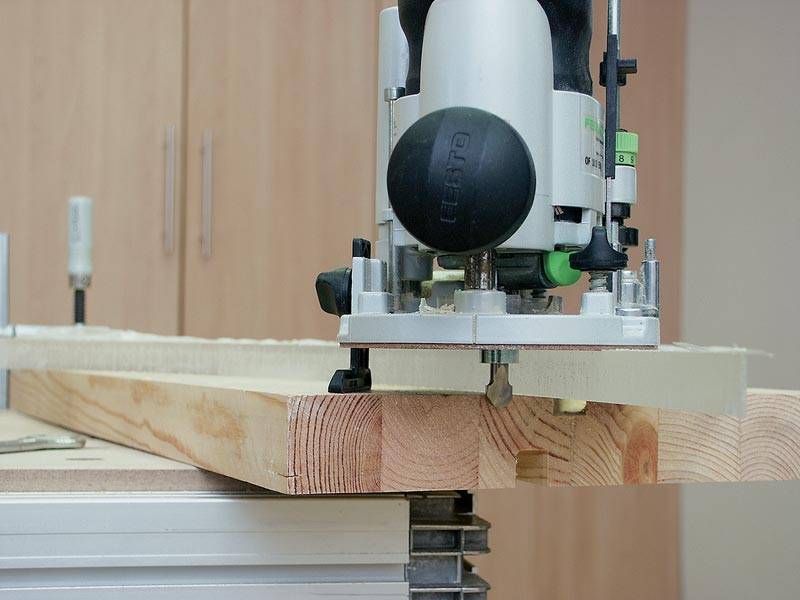

Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.
Фрезерование окружностей
Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.
Читать также: Антибактериальные лампы для дома
Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.
Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.
Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.
Зачем нужен фрезерный станок?
Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.
Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.
Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.
Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.
Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.
При помощи ручного фрезеровального устройства возможно:
- Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
- Просверлить сквозные и не сквозные отверстия.
- Обработать торцы и кромки любой конфигурации.
- Вырезать сложные по форме детали.
- Осуществить нанесение рисунков или узоров на поверхность деталей.
- Произвести копирование деталей, если необходимо.
Копирование деталей – одна из функций любого электрического фрезеровального станка.
Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.
Творчество без границ
Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.
Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.
В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.
Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.
Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.
Разновидности фрезера
Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.
Разновидности насадокИсточник perego-shop.ru
Штанговый
Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.
После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.
Инструмент с погружным механизмомИсточник i.allo.ua
Окантовочный
Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.
Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.
С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.
Окантовочный фрезерИсточник www.rucne-naradie.sk
Ламельный
Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).
Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.
Ламельный фрезерИсточник laukar.com
Присадочный
Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.
Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.
Присадочный фрезерИсточник harrer.at
Ротационный
Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.
Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.
Ротационный фрезерИсточник allegroimg.com
Рейтинг фрезеров ручных по дереву на 2020 год
Patriot ER 120
Модель отечественного производства оснащена щеточным двигателем на 1200 Вт. Максимально устройство способно погружаться в древесину на 55 мм — для вырезки большинства пазов вполне достаточно. При этом можно четко выставить глубину погружения до миллиметра — это удобно, ведь не нужно, образно говоря, «пристреливаться». Максимальный диаметр фрезы, которую можно установить, — 30 мм
Обратите внимание, что агрегат работает с цангами (патронами), рассчитанными на хвостовики фрез диаметром 6 и 8 мм — крупнее установить не получится. Скорость вращения шпинделя составляет 11 000 — 30 000 об/мин. Оператор может отрегулировать скорость в зависимости от обрабатываемого материала
Оператор может отрегулировать скорость в зависимости от обрабатываемого материала.
Устройство оснащено фиксатором шпинделя, что позволяет откручивать фрезу одной рукой (в моделях без фиксатора приходится стопорить шпиндель гаечным ключом). В комплекте с фрезером идут параллельный упор для ровного ведения прибора и насадка для подключения пылесоса. Производитель также положил несколько запасных угольных щеток. При активной эксплуатации устройства щеток хватает примерно на год, поэтому такая «запаска» будет как раз кстати. Также здесь есть переходник с цанги 6 мм на 8 мм.
BOSCH POF 1400 ACE
Этот «немец» предназначен для работы с разными породами древесины, включая самые плотные, типа дуба или ольхи. Глубина погружения фрезы в древесину составляет 55 мм, что позволяет использовать устройство для создания выемок под дверные петли или создавать многоуровневые рисунки на полотне. При этом есть возможность выставить точно глубину до 0,1 мм — для создания орнаментов и замысловатых рисунков. Замену фрез можно производить одной рукой, так как есть блокировщик шпинделя. Это весьма удобно, когда в процессе работы приходится часто менять насадки.
Скорость вращения патрона составляет 11 000 — 28 000 об/мин. Обороты можно отрегулировать под конкретные задачи и выставить на постоянную работу. Визуализацию рабочего места обеспечивает хорошая светодиодная подсветка. Отметим, что прибор оснащен функцией плавного запуска: она ограничивает пусковой ток снижая ударную нагрузку на двигатель. Также она исключает резкий рывок прибора при его запуске. Если хотите оставить рабочее место чистым, тогда просто подключите пылесос к специальному переходнику, который идет в комплекте.
Производитель положил сюда три цанговых патрона на 6 мм, 8 мм и ¼, параллельный упор, пазовую фрезу на 8 мм и рожковый ключ
Обратите внимание, что в такой же модели, только с кодом производителя 060326С801 есть еще комплект фирменных фрез, поэтому если вам нужные запасные фрезы, тогда берите ее (разница в цене не большая)
Makita RP2301FCX
Это тяжелый мощный инструмент для профессионального использования. Он способен заглубиться на 70 мм. Такой ход фрезы позволяет выполнять глубокие ниши в деревянных полотнах. Оператор может выставить нужную глубину фрезерования с точностью до 0,1 мм. Скорость здесь ниже чем у предыдущих фрезеров и составляет 9000 — 21000 об/мин. Однако такая сниженная на первый взгляд скорость обусловлена большей глубиной пропила и возможностью работать с цангами до 12 мм.
Скорость можно регулировать вручную. Также двигатель способен поддерживать постоянное число оборотов под нагрузкой. У шпинделя есть фиксатор и тормоз. Первый позволяет менять фрезы одной рукой, а второй тормозит насадку сразу после отключения питания (у большинства моделей фреза продолжает вращаться пока не остановится через несколько секунд). Тормоз шпинделя повышает производительность труда и увеличивает безопасность при работе с агрегатом.
Устройство оснащено функцией плавного запуска, поэтому двигатель защищен от высокого пускового тока, а оператор от резкого рывка при включении. На корпусе устройства расположен быстрый доступ к угольным щеткам. Он позволяет заменить щетки за пару минут без обращения в сервисный центр. Светодиодная подсветка дает отличный обзор рабочего места. Отметим также, что в комплекте идет патрубок для подключения пылесоса. Фрезер Makita RP2301FCX имеет качественную японскую сборку — нигде ничего не люфтит, не скрипит и не болтается. Однако высокое качество прибора и наличие дополнительных «плюшек» сказались на его цене.
