Газовый инфракрасный керамический обогреватель

Использование инфракрасных обогревателей

К сожалению, приходится признать, что инфракрасные обогреватели , в нашей стране, пока нашли  популярность только в промышленной сфере, и в сфере фирм общественного питания. В этих местах, постоянный обогрев не всегда нужен, а создание комфортных условий, особенно это касается кафе, баров, ресторанов, с помощью инфракрасных обогревателей , как говориться, не проблема.

Но, постепенно, и владельцы загородных домов, начинают оценивать достоинства этих систем. Ведь, поскольку система электронная, то ее можно запрограммировать, или запустить с помощью специального сигнала заранее, и приехать уже в теплый дом. Еще одним вариантом использования инфракрасных обогревателей, являются лоджии и балконы в многоквартирных домах.

Установить там стационарное теплоснабжение запрещает закон. Но никто вам не запрещает провести туда розетку или кабель и установить инфракрасный обогреватель. Как видим, инфракрасные обогреватели прекрасный прибор для создания в доме уютной, доброй, теплой обстановки.

Альтернатива для инфракрасный обогревателя – электрический конвектор. Более подробно о нем в статье “Электрические конвекторы”

Сферы применения

Инфракрасные тепловые излучатели идеально подходят для использования в отоплении и могут быть использованы для:

• точечного, зонального или общего отопления;
• залов, мастерских, гаражей;
• работ на открытом воздухе;
• ресторанов и отелей;
• инфракрасных саун;
• SPA салонов;
• магазинов и супермаркетов;
• животноводства;
• обогрева бассейнов;
• зимних и ботанических садов;
• обогрева спортивных сооружений и площадок.

Также инфракрасные обогреватели все чаще используются в быту и прочно заняли свое место в домах и квартирах. Благодаря простоте эксплуатации, они отлично подходят для обогрева детских садов, школ и других учебных заведений. Часто используются при проведении масштабных концертов и других мероприятий на открытом воздухе. Их можно увидеть на открытых площадках баров и ресторанов — там, где другие типы обогревателей бессильны.

Популярные производители и модели

Газовые керамические инфракрасные обогреватели являются популярными и востребованными устройствами. Они пользуются высоким спросом, поэтому, для производителей подобные приборы представляют значительный коммерческий интерес.

Изготовлением таких обогревателей занимается большое количество отечественных и зарубежных компаний, заполнивших рынок качественными и эффективными приборами.

Наибольшей популярностью среди них пользуются следующие модели:

Ballu BIGH-55

Продукция российских производителей. Обогреватель рассчитан на использование в производственных помещениях. При мощности в 4,2 кВт он способен охватить своим излучением площадь 60 м2.

Особенностью модели является способность совмещать конвективный и инфракрасный режим работы. Газовый баллон располагается внутри корпуса, а передняя панель оснащена перфорацией для выхода горячего воздуха. Мощность регулируется ступенчато (3 позиции), для контроля наличия пламени используется термопара. Подключение к системе электропитания не требуется;

СПЕЦ-ГИ-42В

Изготовителем этого обогревателя является российская компания СПЕЦ, производственные мощности которой расположены в Китае. Обладая мощностью 4,2 кВт, обогреватель ГИ-42В рассчитан на работу в помещениях размером 40-80 м2.

Оснащен защитной функцией — наклон корпуса тут же вызывает остановку подачи газа и затухание пламени. Отличается малым расходом газа;

TIMBERK TGH 4200 SM1

Детище скандинавских инженеров (шведский бренд принадлежит компании Arima Holding Corporation). Обогреватель обладает мощностью 1,4/2,3/4,2 кВт (в зависимости от подключенной ступени нагрева). Рассчитан на обогрев 30-60 м2.

Оснащен системой пьезорозжига, оборудование предусматривает подачу сжиженного газа (пропан-бутан G 30). Небольшой расход топлива (310 г/час) — одного баллона хватает на непрерывную работу в максимальном режиме в течение 17 часов;

Сибирячка ГИИ 3,65 кВт

Продукция компании ЮЗА.Формфактор прибора — печка. Он может быть направлен на определенный участок помещения, или использован как горячая поверхность для кулинарных нужд.

При большой мощности прибор имеет весьма малый размер (356 × 165 × 103 мм). Это делает его удобным в условиях дачи, в походе, на рыбалке и т. д.;

NeoClima UK-09

Продукция российского бренда с производственными мощностями в Китае. Газовый инфракрасный обогреватель мощностью 4,2 кВт.

Рассчитан на подвесную или напольную установку, предназначен для обогрева помещений до 60 м2. Работает на сжиженном газе (пропан). Имеется система пьезорозжига и газ-контроль;

Bartolini Pullover I Turbo Plus 4334

Универсальный обогреватель, изготовленный в Италии. Мощность прибора (в максимальном режиме) составляет 4,2 кВт.

В дополнение к газовому керамическому элементу модель оснащена электрическим 2-киловаттным ТЭНом и вентилятором, обеспечивающими конвекционную передачу тепла. Способен обогревать помещения до 80 м2;

Hyundai H-HG2-23-UI685

Продукция южнокорейских изготовителей. Плитка мощностью 2,3 кВт, способная обогреть небольшое помещение (до 18 м2). Прибор универсального типа, способный не только нагревать помещения, но и использоваться в качества походной варочной поверхности. Расход газа — 0,2 кг/час;

Умница ГО-4кВт-У

Компактная и экономичная печь российского производства. Мощность прибора составляет 4 кВт, что позволяет обогревать до 40 м2 (в максимальном режиме). Основное топливо — сжиженный газ, но имеется возможность перевода на природный газ (требуется установка специальной форсунки).

В приведенном перечне представлены только наиболее популярные обогреватели. Производителей и моделей очень много, поэтому, перечислять их все нецелесообразно.

Темные и светлые ИК излучатели

Согласно определению «светлые» источники способны выделять свет. Излучаемые ими потоки воспринимаются зрением, хотя ярким освещением их все же сложно назвать и применять именно с этой целью вовсе не стоит.

«Темные» приборы поставляют невидимый для человека поток тепла, ощущаемый кожей пользователя, но визуально не определяемый. Граничным значением между «светлыми» и «темными» считается длина волны, равная 3 мкм. Граничной температурой нагреваемой поверхности является 700º.

Свойство инфракрасных излучателей поставлять тепловую энергию активно используется в тепличном хозяйстве, в курятниках и фермах для поддержки молодняка

Самым известным представителем «темного» греющего агрегата является кирпичная русская печка, многие столетия успешно обогревающая малоэтажные дома. В числе «светлых», как уже нам понятно, фигурирует электрическая лампочка накаливания, если света она поставляет не более 12%. Основная ее энергия направлена при этом на выработку тепла.

Особенности устройства светлых приборов

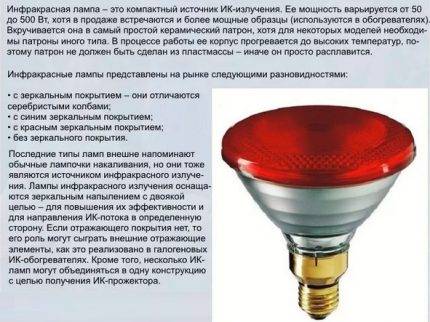

Конструктивно светлые источники схожи с типичной лампой накаливания. Однако есть отличия в телах накала. У светлых инфракрасных приборов температура не может превышать предела в 2270-2770 К. Это необходимо для увеличения теплового потока за счет сокращения выделения света.

Точно так же как у стандартных лампочек тело накала, выполненное из вольфрамовой нити, помещается в стеклянную колбу. Только колба оснащена отражателям, благодаря которому вся лучистая энергия фокусируется на нагреваемом предмете. При этом незначительная часть энергии затрачивается на нагрев цоколя лампочки.

Колба светлых инфракрасных источников разогревается до высоких температур, потому она тоже участвует в процессе передачи тепла в пространство. Тепловая энергия от нагретой колбы не фокусируется рефлектором и выходит в необрабатываемое пространство, она-то и является снижающей КПД прибора составляющей.

По конструкции и способу подключения инфракрасные лампы очень похожи на обычны лампочки накаливания. Однако рабочая температура тела накала у них значительно ниже, благодаря чему много кратно увеличен срок службы

Производительность светлого инфракрасного источника в среднем не превышает 65%. Ее увеличивают, помещая вольфрамовое тело нагрева в выполненную из кварцевого стекла трубку или аналогичную колбу. Такое решение позволяет увеличить длину волны до 3,3 мкм, а температуру снизить до 600º.

Этот вариант применяется в кварцевых ИК обогревателях, в которых вокруг кварцевого стержня навивается хромоникелевая проволока и все это вместе располагается в кварцевой трубке.

Светлые инфракрасные излучатели отличаются невысокой производительностью. КПД их инфракрасного потока не превышает обычно 65 %

Суть работы заключается в двойном использовании накала проволоки. Выделяемая тепловая энергия частично идет на прямой обогрев, частично на повышение температуры кварцевого стержня. Разогретый докрасна стержень тоже выделяет потоки тепла.

К плюсам трубчатых приборов вполне аргументированно относят устойчивость всех компонентов, выполненных из кварца и керамики, к атмосферному негативу. Минусом считается хрупкость керамических деталей.

Специфика работы и конструкции темных обогревателей

Так называемые «темные» источники ИК потоков значительно практичнее «светлых» собратьев. Их излучающий элемент по строению отличается в лучшую сторону. Нагреваемый проводник сам не излучает тепловую энергию, поставляет ее окружающая металлическая оболочка.

В итоге рабочая температура прибора не превышает 400 – 600º. Для того чтобы тепловая энергия не тратилась впустую, темные излучатели оснащают рефлекторами, перенаправляющими потоки в нужное направление.

Длинноволновые излучатели темной группы не бояться ударов и подобных механических воздействий, т.к. хрупкий полимерный или керамический элемент в них защищен металлическим подобием кожуха и защитным теплоизоляционным слоем. КПД излучателей этой группы достигает 90%.

Но и они не лишены недостатков. Обогреватели темной группы зависят от конструктивных особенностей прибора. Если расстояние между основным излучающим элементом и поверхностью прибора велико, то она будет омываться и охлаждаться протекающим мимо воздухом. КПД в результате снижается.

Из-за конструктивных особенностей темные модели устанавливают для обогрева помещений с низкими потолками и площадок, требующих линейной поставки тепла. Светлые – ставят там, где требуется обработка комнат с высоким потолком и вертикально вытянутых площадок.

Плюсы и минусы

Не смотря на то, что производитель нагло обманывает своих клиентов, в этом обогревателе есть и что-то хорошее. Поэтому выделим несколько преимуществ:

• достаточно быстро нагревается и поддерживает стабильную температуру;
• расход электроэнергии соответствует действительности;
• конструкция керамического обогревателя не содержит элементов, которые могут перегреваться, в этом серьезное преимущество и плюс в карму;
• можно устанавливать в ванной комнате. Именно в ней мы и рекомендуем их устанавливать, так как у них потребление зачастую небольшое, но со своими задачами они прекрасно справляются;
• легко устанавливать;
• работает без шума. Но, через время в любом случае начинаются посторонние звуки, от них не деться, так как корпус постоянно нагревается или охлаждается, а это провоцирует его деформацию.

1. Производитель нагло обманывает своих клиентов, обещая нереальную экономию и производительность. Не видитесь на это – наглый обман, за который нужно судить.
2. Многие модели не оснащаются терморегуляторами. Поэтому приходится самостоятельно докупать терморегуляторы или постоянно включать и выключать его в зависимости от нагрева помещения.
3. Цена. Стоимость керамических обогревателей явно не оправдана, даже не смотря на то, что они имеют красивый внешний вид. За такие деньги можно купить отличный конвектор Нуаро, который славится своим качеством и высокой эффективностью.

Вопросы и ответы

Рассмотрим наиболее частые вопросы, возникающие у неопытных пользователей. Ответы дадут заметную экономию времени и позволят исключить возможность возникновения ошибок.

Можно ли спать с включенным обогревателем?

Производители утверждают, что приборы полностью безопасны и не требуют постоянного внимания. Однако, опытные пользователи рекомендуют отключать или хотя бы устанавливать режим обогрева на минимум, а также открывать форточки или устанавливать створки на микропроветривание.

Сколько времени проходит с момента включения нагрева до подъема температуры?

Как правило, эффект от работы обогревателей начинает ощущаться с самого момента включения. Однако, если помещение велико, придется подождать от нескольких минут до получаса.

Можно ли подключать к обогревателю обычный пропановый баллон?

Это зависит от типа разъема, установленного на соединительном шланге. У разных моделей могут быть свои конструкционные особенности, однако, в продаже есть все необходимые переходники.

Если помещение большое, можно ли установить два обогревателя?

Принципиальных возражений на использование нескольких приборов в одном помещении нет. Надо только учесть специфику работы устройства, и направить обогреватели на разные точки. Если они будут излучать в одну точку, возникнет опасность перегрева напольного покрытия или мебели. Это может вызвать вспучивание и разрушение финишных покрытий.

Насколько подобные обогреватели опасны в плане утечки газа?

Любое газовое оборудование создает определенную опасность и требует соблюдения определенных правил. Перед началом использования необходимо внимательно изучить инструкцию производителя и неуклонно следовать ее пунктам. Тогда опасность от использования приборов можно снизить до минимума.

Как устроен

Схема устройства проста и состоит из:

• металлического корпуса, внутри которого установлен баллон с газом;
• керамических пластин, имеющих сложную систему отверстий кратерного типа;
• газовой горелки.

Все модели этого вида обогревательного оборудования обязательно снабжены:

• Системой контроля газа, которая срабатывает автоматически, отключая устройство, если пламя погаснет.
• Системой контроля за содержанием углекислого газа, которая тоже отключает устройство при превышении нормы концентрации CO
• Регулятором мощности.
• Пьезоэлектрическим поджигом горелки.
• Колесиками, обеспечивающими удобство перемещения агрегата.

Устройство газового обогревателя (схема)

Устройство

Как подключить инфракрасный обогреватель к терморегулятору ballu

Для технической реализации преобразования энергии сгорания газа в тепловую энергию инфракрасного излучателя газовый ИК обогреватель оснащается керамической газовой горелкой, в состав которой входят керамическая перфорированная панель-излучатель и вспомогательные элементы (газовые клапаны и вентили), управляющие процессом подачи газа в горелку и последующего сгорания газовоздушной смеси. На рис. ниже приведен чертеж газовой инфракрасной горелки с указанием ее основных элементов.

Схема, на которой показаны основные элементы газовой ИК горелки

На чертеже указаны следующие элементы горелки:

• поз. 1 – штуцер;
• поз. 2 – форсунка;
• поз. 3 – фланец;
• поз. 4 – смеситель;
• поз. 5 – рамка с защитной решеткой;
• поз. 6 – керамическая панель-излучатель;
• поз. 7 – саморез;
• поз. 8 – фильтр;
• поз. 9 – стопорный винт;
• поз. 10 – корпус горелки.

Римскими цифрами I и II на чертеже обозначены:

• поз. I – газовоздушная камера смесителя;
• поз. II – распределительная камера.

ИК устройство работает следующим образом:

• через штуцер (поз.1) и форсунку (поз. 2) газ подается в газовоздушную камеру (поз. I) смесителя (поз.4). Фильтр (поз.8) не пропускает мелкие соринки в емкость камеры;
• в смесителе (поз.4) газ перемешивается со свободно поступающим окружающим воздухом и подается в распределительную камеру (поз. II), из которой газовоздушная смесь проникает через многочисленные отверстия керамической панели-излучателя (поз.6) на ее внешнюю поверхность;
• на внешней поверхности излучателя газовоздушная смесь сгорает, панель при этом в течение 2-3 минут после розжига нагревается, становясь источником ИК излучения.

Керамическая панель-излучатель является главной деталью газовой горелки. Для обеспечения равномерного распределения газовоздушной смеси при сгорании панель, изготовленная из керамической пластины, пронизана многочисленными мелкими отверстиями. На рисунке показана панель-излучатель, уложенная в корпусе горелки.

Керамическая панель-излучатель газовой ИК горелки

В зависимости от конструкции горелок керамические пористые плиты производятся различных конфигураций. На рис. ниже приведен модельный ряд пористых плит из керамики для газовых ИК горелок, дающий представление о разнообразии конструкций ИК обогревателей на газовом топливе.

Модельный ряд керамических излучателей для газовых ИК горелок

Портативный газовый обогреватель

Это отопительные приборы небольшого размера, предназначенные для применения в походных условиях или на даче.

Керамический мини нагреватель.

Как правило, в походе для обогрева наиболее часто используется костер, который при всех своих достоинствах, имеет и отрицательные стороны. Разведение костра затруднено во время дождя и в зимнее время года, к тому же невозможен его разжиг в самой палатке. В таких условиях портативный газовый обогреватель является просто незаменимым.

Совет! «Палаточные» газовые обогреватели являются приборами повышенной пожароопасности, поэтому не рекомендуется оставлять их включенными на ночь, или оставлять без присмотра днем.

Напольный газовый Ballu BIGH-3. Площадь до 30м², мощность — 3000 Вт. Топливо: пропан; пропан-бутан; метан.

Классификация газовых обогревателей

Инфракрасный газовый обогреватель

Вариантов обогревателей на газу довольно много, их отличия заключаются в принципе действия и мобильности, конструктивным и мощностным показателям. Но для работы любого из устройств требуется сжиженное либо природное топливо, которое они преобразуют в тепловую энергию. В качестве источника можно использовать баллонный газ либо подключится к общей магистрали.

Обогревательные устройства бывают двух видов: стационарными и переносными. Первые устанавливаются на длительное время и применяются в качестве главных тепловых источников. Подобные приборы отличаются крупными габаритами и большой эффективностью, для их эксплуатации необходимо смонтировать дымоход, выводящий продукты сгорания.

Мобильные модели используются для временного либо полупостоянного обогрева. У них меньше размеры и производительность. Хорошо справляются с обогревом дач, небольших жилых домиков, гаражей и хозпостроек там, где нет централизованного газоснабжения.

Инфракрасные и каталитические приборы, конвекторы и тепловые пушки

Конвекционная модель

По принципу работы отопительные приборы разделяются на следующие виды:

• Инфракрасные. Внутри установлены горелки с металлическими либо керамическими излучателями. При нагревании они начинают испускать ИК-волны. Чтобы направлять их в нужную сторону, используют встроенные отражатели. При этом воздух поблизости от нагревателей остается почти холодным – греются лишь окружающие предметы. ИК-газовый керамический обогреватель наиболее безопасен. Применение пластин из керамики позволяет достигнуть абсолютного сгорания топлива без каких-либо вредных выбросов.
• Конвекционные. Их основным элементом являются обычные горелки, которые отвечают за сжигание топлива. Воздух нагревается при помощи особых ребристых радиаторов. Благодаря конвекции нагретые потоки поднимаются кверху, их место занимают холодные воздушные массы. Через два-три часа после пуска в отапливаемой комнате становится заметно теплее.
• Каталитические. В конструкции используется принцип окисления природного либо сжиженного газа. Пламени здесь нет, жар генерируется посредством химической реакции. Газ попадает на специальную каталитическую панель, где происходит его окисление, благодаря чему вырабатывается тепло. Для обогрева используются также каталитические устройства с ИК-выходом или конвектором, комбинированные.
• Тепловые газовые пушки. Выполнены в виде цилиндра и работают по типу тепловентилятора. В качестве нагревательного элемента применяется тепловой генератор. Работают от баллонного газа, регулировка мощности осуществляется редуктором.

Инфракрасные и конвекционные газовые обогреватели бывают потолочными, настенными и напольными.

Чаще всего работает газовый инфракрасный обогреватель от баллона, поскольку подобные приборы причисляются к передвижной технике. Также среди такого оборудования есть модели, оснащенные слотами для подсоединения встраиваемых баллонов объемом до 27 литров. Если предполагается использовать прибор в помещениях, можно подсоединить ИК-устройство к магистральной трубе посредством гибкого шланга.

Газовые печи и камины

Газовая печь для дома

В отдельную группу можно отнести газовые стационарные печи для дачи. Эти устройства схожи с теми, что работают на дровах, но к горелке в топочном отсеке подключают газ. Есть и небольшие мобильные печки с выносными трубами. Современные модели имеют системы авторегулировки, что позволяет экономить «голубое топливо» и поддерживать постоянную температуру в помещении.

Газовые печные нагреватели воздуха создают из чугуна или высокопрочной стали и обязательно оснащают дымоходом. Стационарные варианты иногда обкладывают кирпичом для лучшего сохранения тепла.

Есть в продаже и комбинированные печи, способные работать на твердом топливе и на сжиженном газе. Чтобы увеличить КПД, дымоходы оборудуют специальными вентиляторами. Также для сохранения тепла лучше подобрать газовую печку для дачи с закрытой камерой сгорания.

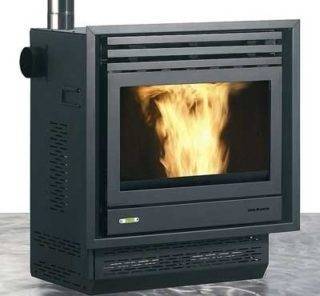

Разновидностью печи являются газовые камины. Их можно подключить к магистрали или запускать при помощи баллона. Сейчас стали популярными выносные модели для дачи, позволяющие обогреть и придать эстетику веранде или открытой площадке для отдыха.

Классификация

Следует отметить, что далеко не все газовые обогреватели работают по вышеприведенному принципу. В зависимости от способа получения тепловой энергии из голубого топлива газовые обогреватели подразделяются на три основные класса:

• Газовые конвекторы – имеют конструкцию горелки и работают по принципу газовой пушки. При сгорании топлива возникает тепловая энергия, которая при помощи вентилятора направляется потоком в нужную область. Недостатком является наличие открытого пламени и относительно большие потери.
• Каталитические обогреватели – их отличительная особенность – наличие каталитической панели, преобразующей топливо в тепловую энергию посредством его окисления. В таких устройствах процесс горения отсутствует, поэтому они являются наиболее безопасными и экологичным источниками тепла. Но их главным недостатком является относительно высокая себестоимость самой панели. Поэтому обогреватели, работающие по принципу каталитического горения, приобретаются относительно редко.
• Инфракрасные обогреватели выделяют направленное ИК излучение из керамической горелки. В отличии от предыдущего типа, они все-таки требуют сгорания газа, но способны вырабатывать большую тепловую мощность и характеризуются значительно большей площадью обогрева.

Рис. 3: устройство инфракрасного газового обогревателя Сравнивая вышеперечисленные виды газовых обогревателей, можно отметить, что каталитический и инфракрасный обладают весомыми преимуществами в сравнении с классическим нагревательным прибором. Из этих двух каталитические являются предпочтительными для помещений с квадратурой до 20м2. Свыше 20м2 бесспорным преимуществом обладают инфракрасные, поэтому их можно применять не только как систему отопления помещений, но и в качестве уличных обогревателей.

Классификация инфракрасных газовых обогревателей может разделяться по нескольким критериям. Так все устройства условно можно подразделить на две основные группы: автономные и работающие от магистральных газопроводов. Для первых из них требуется установка баллона с газом, который осуществляет подпитку обогревателя, их можно брать с собой на природу для обогрева палаток. Вторые должны запитываться от центрального газопровода и не могут перемещаться с места на место, на новые объекты без подведения системы газоснабжения к этой точке.

По типу размещения инфракрасные газовые обогреватели подразделяются на:

• Напольные – которые устанавливаются на горизонтальные поверхности при помощи специальной подставки или посредством конструкционных элементов;

  Рис. 4: напольный ИК газовый обогреватель

• Потолочные – подвешиваемые к потолку непосредственно над той зоной, которую необходимо обогреть, такие модели позволяют экономить место в помещения с небольшой квадратурой, так как сами не занимают полезного пространства;

  Рис. 5: потолочный ИК газовый обогреватель

• Настенные – идентичны предыдущим газовым обогревателям с тем отличием, что инфракрасное излучение от них может направляться в нужное место, как возле устройства, так и на другом конце комнаты, а не только под газовым обогревателем.
