Выбор гофротрубы для вытяжки

Правила монтажа

Установка мягкой гофротрубы – процесс простой, не требующий специфических знаний, опыта и умения. Главное в этом деле – правильно подобрать изделие по параметрам кухонной вытяжки. Но для установки характерны некоторые особенности, о которых должен знать производитель работ.

  • В первую очередь на отверстие вентиляционной шахты дома монтируется декоративная решётка с патрубком, торчащим внутрь комнаты. Крепится она к поверхности четырьмя саморезами на дюбеля. То есть, надо сначала решётку приложить по месту установки, сделать через четыре монтажных отверстия отметки карандашом, высверлить по намеченным точкам отверстия, вставить туда пластмассовые дюбеля, установить решётку и прикрепить её винтами.
  • Гофрированный рукав распрямляется во всю длину.
  • Один её конец прикрепляется к патрубку кухонной вытяжки хомутом. Если его нет, используйте вязальную проволоку.
  • Гофра раскладывается по намеченной схеме прокладки.
  • Второй конец таким же способом крепится к патрубку декоративной решётки.

Если длина трассы вытяжной вентиляции недлинная, то дополнительных крепежей не потребуется. Если длина значительная, то придётся через каждые 1-1,5 метра установить крепёжные детали. Например, специальные хомуты, которые крепятся к любой плоскости (вертикальной или горизонтальной).

Гофра алюминиевая 3м.

Технология производства воздуховода

Производится алюминиевая гофра из металлической фольги определенной толщины. Благодаря особой обработке алюминиевого листа, полученная труба отличается гибкостью, прочностью. Ее можно устанавливать в труднодоступных местах. Продукция выдерживает достаточное растяжение, сжатие. Основные характеристики гофры:

  • толщина алюминиевой фольги – 0,12-0,15 мм;
  • максимальная рабочая температура – +250°С;
  • давление в системе – до 2000 Па.

Особенности процесса приобретения алюминиевого воздуховода

Долговечная гофра алюминиевая для вентиляции прекрасно выполняет возлагаемые на нее функции. Ее можно надежно присоединить к каналу круглого или овального сечения. Монтаж воздуховода целесообразнее доверить профессионалам. Они же могут дать рекомендации относительно приобретения конкретной продукции.

Преимущества гофротруб

Трубы вытяжные для газовых котлов и вентиляции, изготовленные в виде гофры, обладают массой положительных характеристик. Поэтому они сегодня востребованы покупателями.

Среди основных преимуществ следует отметить:

Быстрый, простой монтаж. Труба изгибается под любым углом.Можно укоротить длину канала при помощи обычных ножниц. Для этого не требуется специальный инструмент.Длина самой трубы может варьироваться от 1 м до 3 м.

Достаточно просто потянуть за один ее край. В этом случае получится канал требуемой длины. Это позволяет компенсировать ошибки при расчете.

Протяженность канала легко корректируется.Диаметр труб можно выбрать в соответствии с пропускной способностью системы. В продаже представлено несколько стандартных размеров поперечного сечения канала. Для любого элемента вытяжной системы можно подобрать подходящий вариант.

Если в продаже не оказалось воздуховода подходящего диаметра, можно приобрести изделие пошире. При монтаже его обжимают вокруг патрубка. Для этого применяют хомут, который делает соединение надежным.Небольшой вес.

Конструкция очень легкая. Это позволяет смонтировать канал с минимальными затратами сил и времени.Дополнительные переходники не нужны. Чтобы привести систему в должный вид, достаточно лишь закрепить концы трубы в соответствующих пазах.Труба для вытяжки, газовой колонки стоит недорого.Длительный срок эксплуатации.

Материалы, которые применяются при изготовлении воздуховодов, отличаются устойчивостью к разным неблагоприятным воздействиям. На них не собирается внутри грязь и пыль. Также материалы не подвержены коррозии, перепадам температуры.

Благодаря перечисленным качествам, гофроканалы вытесняют другие разновидности труб для вентиляции. Однако есть у них и недостатки. Об этом следует помнить, желая приобрести подобное изделие.

На что обращать внимание при монтаже

Схема монтажа

Гофра для вытяжки считается идеальной, если полностью скрывается в навесном шкафу. Работы ведутся без использования специальных переходников и сложных элементов крепления, что дает возможность не тратить лишних средств на проведение работ. Эластичная ребристая конструкция легко огибает препятствия, что позволяет не применять дополнительных соединений и фитингов. Перед началом работ, гофра полностью растягивается и устанавливается в таком виде, что снижает шум при работе вентилятора. В противном случае получившиеся складки обязательно создадут вибрацию, и работа вытяжки станет сопровождаться повышенным дребезжанием.

Гофра крепится к патрубку системы вентиляции при помощи специальных металлических или пластиковых хомутов. Чтобы правильно провести монтажные работы следует придерживаться несложных правил:

  • Если вентиляционное отверстие находится на большом расстоянии от вытяжки, трубу следует провести под потолком. Это поможет избежать острых углов и сделает работу системы более эффективной и надежной. Для этих целей лучше использовать навесные потолки, которые идеально скроют гофру от посторонних глаз;
  • следует тщательно подобрать диаметр, так как узкий воздуховод будет создавать большую нагрузку для вентилятора, что, безусловно, скажется на его работе. Если вытяжка имеет круглое отверстие, не следует использовать трубу прямоугольного сечения. Это сделает работу малоэффективной, так как придется устанавливать специальные переходники, которые понизят прохождение воздуха по каналу воздуховода.

Как проводится монтаж

  1. Перед началом работ устанавливается решетка со встроенным обратным клапаном. Она поможет обеспечить приток свежего воздуха для вентиляции помещения при выключенном вентиляторе.
  2. Установив анемометр в основание трубы можно определить объем производительности системы вентиляции, который должен составлять не менее трех объемов кухни.
  3. Перед монтажом проверьте наличие обратной тяги для этого приложите лист бумаге к решетке вытяжки, она должна плотно пристать к отверстию. Наличие обратной тяги может уменьшить результативность принудительной системы вентиляции.
  4. При установке следует постараться, чтобы конструкция имела как можно меньше изгибов и поворотов, поскольку это понижает результативность работы во много раз.

Часто, торгующие организации вместе с вытяжкой предлагают в комплекте гофрированную трубу. Можно отказаться от навязываемой услуги, если вы своевременно ознакомитесь с инструкцией и рассчитаете нужное количество гофры. Тогда вы купите точное количество, не переплачивая за лишние метры.

Идеальный способ изготовления дымохода, можно не опасаться за перегрев трубы. Она быстро и легко монтируется в любом виде перекрытий. При установке газового отопительного или водонагревательного оборудования может обеспечить максимальный отток продуктов сгорания, давая возможность гарантировать надежность работы котлов и бойлеров. Система подобных труб хорошо зарекомендовала себя при установке каминов, печей или других систем отопления.

Стальной внутренний каркас и сверхпрочная пленка, позволяют не беспокоиться о долговечности и надежности эксплуатации конструкции. Помните, что чем ответственней подходить к выбору гофры, тем качественней и дольше будет работать ваша система вентиляции. Не следует экономить на отводной трубе, поскольку попадание угарного газа в квартиру может привести к печальным последствиям.

Правила эксплуатации оборудования

При правильной установке гофра гарантированно прослужит до 50 лет, но при этом необходимо соблюдать правила эксплуатации. Прежде всего нужно помнить, что исходящий воздух может достигать температуры 100–150°, а это значит, что труба будет нагреваться. Чтобы исключить возникновения пожароопасной ситуации, категорически запрещено:

  • соприкосновение с посторонними легкоплавкими предметами;
  • прямой контакт с электрическими кабелями;
  • длительное накопление мусора, пыли, паутины и т. д.;
  • попадание воды и других, особенно горючих, жидкостей на наружную поверхность гофроканала.

Гофрированные трубы для вытяжки

Гофротрубы имеют разный диаметр, материал и область применения. От других изделий они отличаются высокой прочностью и гибкостью.

По форме гофротрубы бывают с прямоугольным или круглым сечением. Первые встречаются редко.

Материалы:

  • нержавеющая сталь;
  • алюминий;
  • оцинковка;
  • ПВХ и полиэтилен.

Хорошо подходит для вытяжки алюминиевая гофра круглой формы. Она достаточно прочна, не боится нагрева и дешевле стальных аналогов.

Характеристики

Неправильный выбор трубы для воздуховода кухонной вытяжки приведет к преждевременному выходу из строя самого устройства. Важная характеристика модели — ее ширина.

Если в паспорте вытяжки не указан рекомендуемый диаметр, его вычисляют самостоятельно, измерив ширину выходного раструба на корпусе устройства. Для воздуховода используют изделия с диаметром от 80 до 300 мм. Самые популярные параметры: 100, 125 и 150 мм. Промышленные вытяжки имеют раструбы для воздуховода шириной 200–300 мм.

Чтобы определить длину воздуховода, рулеткой измеряют расстояние от раструба вытяжки до вентиляционной шахты, учитывая повороты и изгибы. К полученному результату прибавляют 10–15% на случай брака.

Чем меньше поворотов совершают загрязненные воздушные массы, проходя через воздуховод, тем эффективнее будет работа вытяжки.

Когда использовать

Гофрированные трубы для воздуховода незаменимы в таких случаях:

  • при ограниченном бюджете: такие модели значительно дешевле аналогов из других материалов;
  • в маленькой комнате или помещении нестандартной формы;
  • если нет сварочного аппарата: капитальный металлический воздуховод собирается сваркой;
  • если у помещения сложная архитектура с большим количеством изгибов воздуховода.

Для монтажа устройства не требуются особые навыки. Главное — правильно выбрать модель.

Алюминиевые и стальные гофротрубы

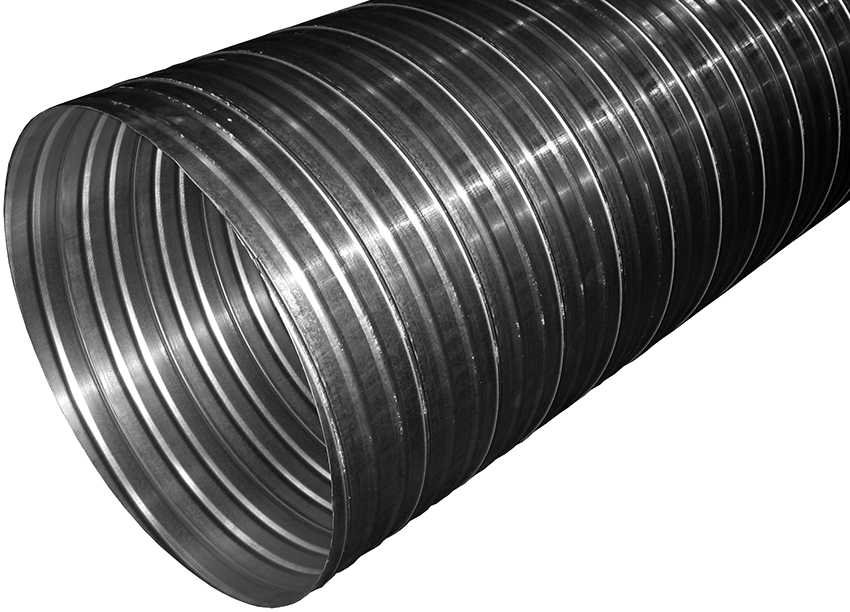

Стальная гофротруба

Стальные и алюминиевые гофротрубы для вентиляции относятся к категории полужестких материалов. Используют их в тех случаях, когда необходимо недорого, но качественно собрать систему. Из гофрированной трубы получаются достаточно прочные и легкие вентиляционные конструкции.

Стальные и алюминиевые гофрированные воздуховоды для вентиляции схожи по своим свойствам и отвечают всем техническим нормативам:

  • не горючи,
  • легко монтируются,
  • легко заменяются и ремонтируются,
  • гофрорукава обеспечивают возможность осмотра вентиляции.

На фоне других типов воздуховодов алюминиевые гофрированные обладают еще рядом преимуществ:

  • легкие,
  • вентиляционные гофрорукава не накапливают статическое электричество,
  • не нужно заземлять,
  • алюминиевые выдерживают температурные пределы -35…+270 градусов Цельсия,
  • стальные вентиляционные гофрированные трубы более жаростойки и работают до +900 градусов Цельсия,
  • создают герметичные конструкции,
  • растягивать воздуховод не нужно,
  • не повреждаются при длительном воздействии ультрафиолета,
  • гофрошланги для вентиляции не подвержены коррозии,
  • изгибаются на радиус от -0,76.

И еще одно преимущество стальных и алюминиевых гофротруб для вентиляции – это аккуратный и приятный внешний вид. Такие гофрированные воздуховоды для вентиляции можно не прикрывать коробами на кухнях или в подсобных помещениях.

Шланги алюминиевые гофрированные для вентиляции без потери свойств используются десятилетиями. Их монтаж очень прост: отдельные куски соединяются между собой с помощью металлического скотча. А возможность растянуть первоначальную длину в 3,5 – 4 раза позволяет не приобретать фитинги.

В ряде случаев использовать гофрированные алюминиевые воздуховоды для вентиляции нельзя:

  • Так как алюминий плавится при высоких температурах, запрещено устанавливать гофру из этого материала как дымоход для каминов, печей и котлов на угле и дровах. Не желательно устанавливать и в качестве воздуховода для газовой колонки, где постепенно гофра прогорает и создается опасность отравления людей,
  • Алюминий отлично проводит температуру, поэтому в холодное время года является мостиком холода. Поверхность алюминиевого вентиляционного гофрорукава покрывается капельками воды, повышая влажность в помещении. Для предотвращения этого негативного эффекта используются вентиляционные утепленные гофры.

Для удобства монтажа алюминиевых гофротруб производятся различные аксессуары:

  • переходники с гибких на жесткие трубы,
  • переходники между гибкими трубами,
  • предохранители от проникновения мусора и пыли внутрь труб.

Монтаж гофрированных труб

Стальные муфты используются следующим образом:

  • конец трубы натягивается на торец муфты,
  • на них надевают 2 хомута (винтовых),
  • конец стыкующейся трубы натягивается на другой торец муфты,
  • винты хомутов подкручиваются и стык прочно прижимается.

Так как алюминий очень гибок, правильно сделанное соединение будет достаточно герметичным. Легко состыковать две трубы с разными диаметрами, вставив более тонкую в толстую на 0,5 м, а поверх затянув конструкцию хомутом.

Использование вентиляционных гофрированных рукавов из алюминия позволяет уменьшить расходы на строительство и провести монтаж в более короткие сроки.

В продаже есть алюминиевые вентиляционные гофры 100 мм, 200 и 400 мм. Минимальный диаметр 80 мм, максимальный 315 мм.

Продается алюминиевая вентиляционная гофра кусками, цена зависит от диаметра и длины.

Производство алюминиевых гофротруб

Технологический процесс изготовления состоит из нескольких шагов. Фольга из рулона (штрипс) подается на прокатный станок. Здесь по краям штрипса продавливаются замки, а посередине листа ребра. Ребра придают гибкость будущей трубе, способность сжиматься или растягиваться. Штрипс наматывают на профиль, диаметром соответствующий будущей трубе. Продольные края штрипсов скрепляются тройными замками, пропущенными через вальцы, что делает трубу очень крепкой. Таково строение эластичного трубопровода.

Преимущества гофры для подключения вытяжки

Преимущества гофрированной трубы для вытяжки на кухне таковы:

  1. Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
  2. При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
  3. Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
  4. Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
  5. Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
  6. Алюминиевая гофра легко режется при помощи обычных ножниц.
  7. Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
  8. На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
  9. Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.

Основные недостатки

У гофры есть и явные недостатки:

  1. Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
  2. Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
  3. Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.

Сравнение с жестким пластиковым воздуховодом

Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:

  1. Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
  2. Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
  3. Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
  4. Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
  5. Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
  6. Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.

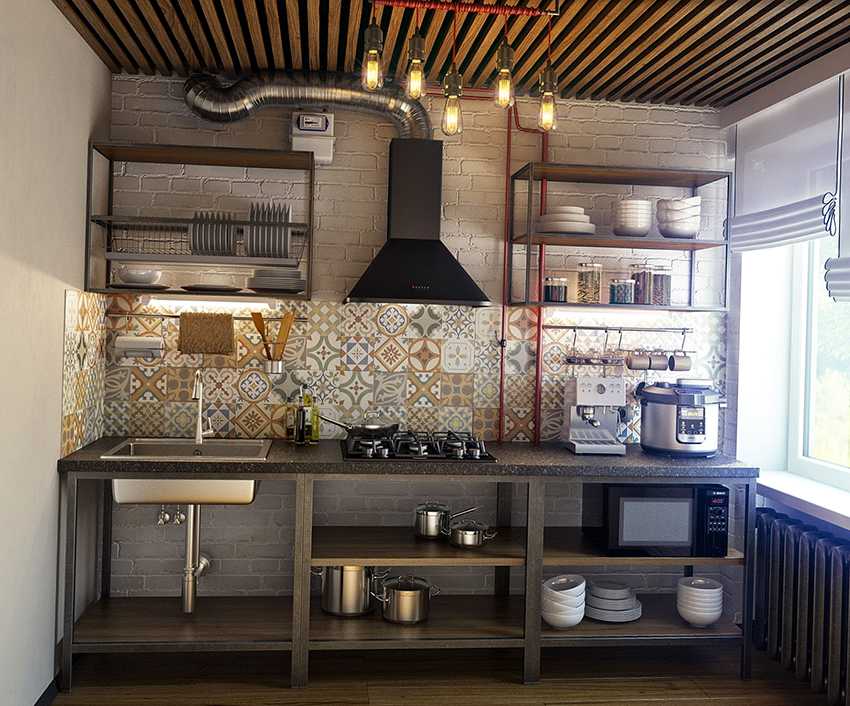

Гофротруба на кухне смотрится не очень красиво

Что лучше выбрать: гофру или пластик? Определитесь, что для вас важнее: эстетика и чистота (у пластиковых изделий), или низкая цена и легкость монтажа (у гофрированной трубы).

Технические характеристики гофрированной трубы для вентиляции

Прежде чем приобрести гофрированную трубу для вытяжки, следует внимательно изучить их технические характеристики и свойства. Воздуховоды для бытового применения бывают гибкими и полужёсткими (полугибкими). Первый тип устройств хорошо выдерживает деформации изгиба и растяжения с возможностью восстановления первоначального состояния. Используя гибкую трубу, можно соорудить воздуховод любой конфигурации и большим количеством углов.

Основой гибкой гофры является проволочный каркас спирального типа, на который натягивается алюминиевая фольга, полимеры либо комбинации этих материалов.

К основным характеристикам следует отнести:

  • диаметр устройств – 100−500 мм,
  • устойчивость к воздействию температур до +100°С,
  • величину изгиба, равную половине диаметра.

Гибкие воздуховоды бывают с теплоизоляцией и без таковой. Наполнитель (стекловата, минеральные волокна) используется для подавления уровня шума в доме во время работы вытяжки.

Таблица 2. Технические характеристики полужёстких гофротруб

Параметр устройстваИзображениеОписание
МатериалДля изготовления полужёстких воздуховодов используют оцинкованную либо нержавеющую сталь, а также алюминий.
Допустимая величина изгиба изделияДанный показатель напрямую зависит от диаметра воздуховода. Он указывает степень изгиба изделия (к примеру, радиус изгиба должен быть не менее 0,6 диаметра гофры).
Внутренние размеры гофры (диаметр)В продаже широко представлены воздуховоды для использования в бытовых и промышленных целях диаметром 50−400 мм.
Температурные показателиПри выборе гофротруб следует учитывать температурные показатели изделий. Так, устройства из нержавейки выдерживают термонагрузку до +800°С, с оцинкованной поверхностью до 700 мм, из алюминия − 250−300 мм.

Как увеличить длину гофротрубы для вытяжки при несоответствии размеров

Часто случается, что длины гофры не хватает и её нужно увеличить. Проблема заключается в том, что гофра достаточно плохо переносит механическое воздействие. Для «наращивания» гофры нам потребуются тонкие алюминиевые листы шириной примерно 5 см, длина подбирается в зависимости от диаметра.

Листы сворачиваются в кольцо таким образом, чтобы они свободно проходили в гофру, стыки соединяются клёпкамиКольцо вставляется в гофру, которую необходимо прижать к кольцу

Предварительно края кольца важно подогнуть внутрь, чтобы повысить прочность и исключить его деформацию при сжатии. В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой

В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой.

Место соединения также можно поджать и закрепить малярным скотчем, либо медным проводом произвести скрутку

Независимый Топ-7 лучших вытяжек для кухни

Лучшие встраиваемые вытяжки для кухни

Bosch Serie 8 DFS067K50

Элегантная модель в серебристом корпусе с двумя вентиляторами. Конструкцию от прочих отличает трехступенчатый регулятор мощности. Производительность устройства составляет до 700 м3/ч. Двигатели практически бесшумны и не переступают порога громкости в 40 дБ. Управление осуществляется через сенсорную панель. Оптимальный вариант для небольшой кухни.

ПлюсыМинусы
  • Светодиодная подсветка;
  • Наличие датчика загрязнения фильтра;
  • Энергоэффективность;
  • Функция интенсивного режима: вытяжной вентилятор, работающий на максимальной мощности, автоматически переходит на ранее установленные обороты;
  • Функция DIMM – регулировка мощности освещения.
  • Высокая цена – около 55 тыс. руб, что является типичным для всей продукции этой марки;
  • Отсутствие в комплекте угольного фильтра — его придется покупать отдельно.

Цена: ₽ 56 990

Lex HUBBLE 600

Компактное и удобное устройство с выдвижной панелью в корпусе из нержавеющей стали. Выдвижная каретка расположена на телескопических направляющих. Изделие имеет клавишные переключатели режимов работы. Конструкция отличается низким уровнем шума — до 38 дБ, производительностью до 650 м3/ч и низким уровнем потребления энергии. При всех положительных качествах цена изделия не превышает 6000 рублей.

ПлюсыМинусы
  • Наличие жирового фильтра из алюминия;
  • Функционирует в режиме отвода и циркуляции;
  • Установлен антивозвратный клапан, который не пропускает внутрь загрязненный воздух;
  • Светодиодная подсветка.

Цена: ₽ 5 550

Лучшие каминные вытяжки для кухни

Elikor Агат 60Н-1000-Е4Д

Elikor Агат 60Н-1000-Е4Д — стильная четырехскоростная модель в чёрном корпусе из нержавеющей стали, с сенсорной панелью. Производительность устройства до 1000 м3/ч, что позволяет установить ее на просторной кухне или в производственном помещении. Работает в режиме отвода и рециркуляции.

ПлюсыМинусы
  • Хорошее соотношение качества и стоимости: средняя цена вытяжки – 13 000 руб.
  • Встроенная светодиодная подсветка;
  • Низкий уровень шума;
  • Поверхность корпуса специально обработана защитой от пятен SCOTCH-BRIT.
  • Пятислойный фильтр из алюминия;
  • Наличие таймера.
  • Для маленьких кухонь двигатель слишком мощный, можно выбрать более дешевую модель;
  • Требуются услуги по установке.

Цена: ₽ 12 730

Lex MINI 500

Оптимальная наклонная кухонная вытяжка с кнопочным управлением для малогабаритной кухни. Тип работы – отвод или циркуляция воздуха. При высокой производительности – до 680 м3/ч, прибор работает практически бесшумно. Несмотря на то, что для корпуса использовались качественные материалы корпуса – нержавеющая сталь и стекло, цена изделия невысока – около 6000 руб.

ПлюсыМинусы
  • Стильный дизайн;
  • Отвод воздуха по краям;
  • Встроенная галогеновая подсветка;
  • Небольшие габариты.
  • В комплекте отсутствует угольный фильтр;
  • Нет датчика загрязнения фильтра.

Цена: ₽ 5 620

Lex TUBO 350

Модель в форме трубы из нержавеющей стали диаметром 350 мм. Тип управления – кнопочный, максимальная производительность – 940 м3/ч, в режиме рециркуляции – 640 м3/ч. В конструкции предусмотрена функция отвода воздуха по краям.

ПлюсыМинусы
  • Встроенная светодиодная подсветка;
  • Занимает мало места;
  • Есть антивозвратный клапан.
  • Модель недешевая – средняя цена изделия 23000 руб;
  • Уровень шума 50 дБ на максимальной мощности.

Цена: ₽ 23 690

Лучшие подвесные вытяжки для кухни

Shindo Itea 50 B

Настенное вентиляционное устройство с кнопочным управлением, подсветкой и антивозвратным клапаном, подходит для стандартной кухни. Производительность механизма – 350 м3/ч. Работает в трехскоростном режиме.

ПлюсыМинусы
  • Невысокая цена – 4100 рублей;
  • Бесшумная работа;
  • Наличие угольного фильтра;
  • Гарантия 24 месяца;
  • Интересный дизайн.

Цена: ₽ 4 120

Lex S 600

В зависимости от типа подключения, может обеспечивать и отвод воздуха, и рециркуляцию. Есть три режима работы — они настраиваются при помощи кнопок. Максимальная производительность устройства — 440 м3/ч. Изделие находится в среднем ценовом сегменте, его цена — 3200 руб.

ПлюсыМинусы
  • Простое и понятное управление;
  • Наличие подсветки и антивозвратного клапана.

Цена: ₽ 2 799

Расчет минимального размера

Главное правило при выборе размера: ширина сечения выходного раструба на вытяжке должна совпадать с параметрами трубы. При неподходящих габаритах вытяжка будет работать неэффективно и быстро износится. Скорость движения воздуха в системе должна быть больше 3 м/с.

Рассчитывают площадь сечения изделия по следующей формуле: S = 0,9 x L, где S — диаметр трубы, а L — скорость движения воздуха.

Стандартный диаметр вентканала — от 100 до 160 мм. По требованиям СНиП, на каждого жильца в помещении площадью более 20 м2 в час требуется от 30 м3 чистого воздуха. Если площадь комнаты меньше 20 м2, при расчете учитывают по 3 м3 воздуха в час на каждый 1 м2 комнаты. Если нет системы естественной вентиляции, полученное значение увеличивают вдвое.

Толщину стенки воздуховода рассчитывают, исходя из требований к прочности элемента (не меньше 0,5 мм).

Разновидности гофры

Гофра для вытяжки бывает двух типов:

  1. Алювент — устойчивая к огню антикоррозионная гофра из алюминия.
  2. Термовент изготавливается из нержавейки и оцинкованного железа.

Для производства гофры для вытяжной вентиляции используют:

  • алюминий;
  • железо оцинкованное и нержавейку;
  • текстиль;
  • пластик;
  • полиэтилен высокого давления или низкой плотности (ПЭВД, ПЭНП).

Изготавливают гофрированную трубу каркасным и спирально-навивным методом. Каркасные модели имеют каркас из металла, который покрыт материалом из фольгированного алюминия или полимерной пленкой. Гофрированная алюминиевая труба для вентиляции на каркасной основе отличается гибкостью. После максимальной растяжки гибкие воздуховоды из нержавеющей стали возвращаются в свое первоначальное состояние без деформаций.

Спирально-навивным методом изготавливают гофру из металлических лент. Этот вид труб имеет относительную изгибательную способность. После растягивания трубе невозможно вернуть первоначальный вид. Любое изменение формы воздуховода сопровождается деформацией.

Многими производителями выпускаются термостойкие воздуховоды с теплоизоляцией. Этот материал используется в других областях народного хозяйства.

Металлическая гофрированная труба: преимущества и недостатки

Алюминиевые, оцинкованные гофры или трубы из нержавеющей стали используют для обустройства воздуховодов как в промышленности, так и в бытовых условиях. Это обусловлено надежностью и прочностью металла.

  На заметку! Алюминиевая гофра стоит значительно дешевле свих аналогов из оцинкованного металла или нержавейки, но добротные трубы имеют более презентабельный вид.Гофротрубы из металла прочные, долговечные, устойчивые к химическим воздействиям и недорого стоят.

Самый популярный из металлов в перечне гофрированных труб – алюминий, что достигается благодаря его высокой стойкости к температурным перепадам. Он выдерживает мороз -30 °C, не горит и не плавится даже при +250 °C. Это главное преимущество, допускающее использование гофры для газовой колонки, но не единственное. Другие достоинства материала приведены ниже:

  • прочность и стойкость к химическим воздействиям;
  • отличные аэродинамические свойства;
  • простота установки, достигаемая благодаря гибкости и возможности растянуть трубу на нужную длину;
  • легкость кроя, так как нужную длину можно отрезать обычными ножницами;
  • широкий выбор диаметра нужной модели (диапазон составляет от 100 до 150 мм);
  • долговечность;
  • не требует дополнительной защиты от внешних воздействий даже на лицевой стороне;
  • приемлемая цена.

Среди недостатков воздуховодов из нержавейки и алюминия следует отметить:

Из-за легкости металлические гофротрубы подвержены образованию вмятин.

  • броский и грубый внешний вид;
  • чрезмерную легкость, которая приводит к образованию вмятин во время монтажа;
  • невозможность вернуть первоначальную форму после растягивания трубы, что требует особой аккуратности;
  • трудности в мытье из-за множественных складок на гофре;
  • невозможность демонтажа, поскольку может нарушиться герметичность.

Общая характеристика

Гофрированной трубой называется изделие, которое имеет в своей структуре металлические кольца. Они в несколько слоев обтянуты специальным материалом.

Кольца складываются в виде гармошки, прижимаясь друг к другу. При необходимости трубу можно растянуть. Ее длина в этом случае увеличится в несколько раз.

Согласно ГОСТ, труба гофрированная для вентиляции и вытяжки должна обладать гладкими внутренними стенками.

Диаметр ее должен соответствовать установленным нормам.От правильности выбора и монтажа гофротрубы зависит безопасность эксплуатации системы. Правильная вентиляция позволяет поддерживать правильный микроклимат в помещении. Через нее влажные, пыльные воздушные массы, газы выводятся из помещения.От правильности выбора гофротрубы зависит долговечность и корректность работы вентиляционного, газового оборудования.Поэтому к таким изделиям выдвигают высокие требования.

По особой технологии ведется производство гофрированных труб. ГОСТ 50827-95 регламентирует основные характеристики, которыми должны обладать воздуховоды.Преимуществом гофротрубы является ее способность изгибаться под разным углом. Поэтому для ее монтажа не требуется применять много соединений.

У конструкции отсутствует жесткий каркас.Поэтому при желании можно изогнуть ее в самой причудливой форме. При этом изделие пластичное. Оно позволяет выполнить монтаж быстро даже в труднодоступных местах.Дымовые и вентиляционные каналыпредставлены в широкой продаже в разных вариациях.

Они могут быть изготовлены из разных материалов, отличаются диаметром и особенностями монтажа.Выбирать подобные каналы нужно тщательно. Также следует знать несколько правил по их установке. В противном случае воздуховод не сможет выполнять возложенные на него функции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
