Особенности самостоятельной сборки индукционного водонагревателя

Принцип индукционного нагрева

Пример эффективности водонагревателя на индукционном токе, который был сделан своими руками

Работа индукционного нагревателя основывается на энергии электромагнитного поля, которую забирает на себя теплоноситель, преобразуя ее в тепло. Генерирует магнитное поле в этом нагревателе индуктор, который представлен многовитковой цилиндрической катушкой. Проходя через эту катушку, переменный электрический ток возле нее создает переменное магнитное поле.

Линии этого электрического поля располагаются перпендикулярно направлению магнитного потока, и при движении образуют замкнутый круг. Вихревые потоки, образуемые от переменного тока, трансформируют электрическую энергию в тепло. Вследствие этого, электроэнергия индуктора бесконтактно передается нагреваемому объекту.

Тепловая энергия при индукционном нагревании расходуется очень эффективно даже при небольших скоростях нагрева. Поэтому, индукционный водонагреватель, сделанный своими руками, производит нагрев воды за небольшой промежуток времени до значительно высоких температурных показателей.

Индукционные нагреватели воды для отопления

Схема отопления, где в роли нагревателя теплоносителя служит индукционный котел.

Подобное устройство хорошо зарекомендовало себя не только в качестве проточного водонагревателя, но и котла для отопления. Правда, в таком случае сварочный аппарат в роли генератора уже не подойдет, придется использовать трансформатор, имеющий две обмотки. Последний трансформирует вихревые токи, возникающие на первичной обмотке в электромагнитное поле, которое создается на вторичном контуре.

В системе отопления теплоносителем может быть не только вода, но и масло или антифриз. То есть любая жидкость, способная проводить электрический ток.

Котел из индукционного водонагревателя нужно оснастить двумя патрубками для горячей и холодной воды. С нижнего будет поступать холодная вода, его нужно монтировать на вводном участке линии, а сверху необходимо расположить патрубок, который будет подавать горячую воду в систему отопления. В итоге циркуляция воды осуществляется естественным путем под действием конвекции без насоса.

Высокочастотные нагреватели

Знатоки электротехники скажут, что конструкция представляет собой стандартный трансформатор, но вместо вторичной обвивки применяется теплообменник. Он не преобразовывает электроэнергию, но нагревает жидкость. Устройство характеризуется неприхотливостью в работе и долговечностью. Простой агрегат, содержащий теплообменник из цветных металлов или нержавейки и катушку с витками медной проволоки, редко ломается.

Устройства делятся на две группы:

  • устройства индукторного типа вихревого действия используются в отопительном контуре для подогрева воды, антифриза или масла;
  • приборы, в конструкцию которых включены различные электронные детали и узлы.

Потери энергии в генераторе при передаче считаются минимальными и не берутся во внимание. При этом показатель полезного действия достигает 98,5%

Узлы агрегата:

  • генератор переменного тока, выполненный так, что повышает частоту;
  • преобразователь электричества в магнитные потоки, является катушкой с медной обмоткой;
  • приемник тепла представляет собой трубу из металла.

Индукционное действие

Заготовка из металла или графита, способная проводить электричество, размещается в индукторе. Последний имеет в составе один или несколько оборотов провода из меди. С помощью мощного генератора продуцируются электрические токи высокой частоты (2−5 МГц). В пространстве вокруг индуктора появляются электромагнитные волны, разогревающие заготовку.

В конструкции другого типа используется трансформатор без сердечника, при этом часть машины для создания магнитного поля (индуктор) является первичной катушкой. В качестве вторичной обвивки применяется токопроводящая заготовка, накоротко замкнутая. Магнитный поток от одной обмотки к другой стыкуется в атмосфере.

Индуктор греется в процессе работы, по причине восприимчивости собственных волн. Дополнительно он получает тепло от раскаленной детали заготовки. Для понижения температуры индуктора из медных элементов применяется водяное охлаждение. Жидкость поступает методом отсасывания для снижения безопасности в случае разгерметизации устройства или прожога.

Принцип работы

Работа основана на том, что наведенные вихревые токи нагревают деталь, расположенную в области волнового излучения. Разработанные и находящиеся в производстве агрегаты отличаются высокой мощностью, но оборудование регулярно совершенствуется выпускающими предприятиями.

Внешне прибор выглядит как закрытая емкость из металла круглой или прямоугольной конфигурации. Основной составляющей конструкции является катушка индукции. Число витков ее обмотки рассчитываются в зависимости от нужной мощности и производительности. Трубопровод внутри катушки забирает тепло и передает его воде или антифризу из отопительной системы.

Отопительный котел на наведенных токах

Индукционный бойлер зарекомендовал себя не только в виде проточного нагревателя. В этом случае включают в схему трансформатор с двумя катушками, а сварочный генератор уже не используют. Агрегат преобразует вихревые потоки на первой обвивке в электромагнитное поле, возникающее на вторичной катушке. В качестве переносчика тепла в трубы заливают не только воду, но и антифриз или масло. Они должны быть токопроводящими.

1 Принцип работы

Индукционные нагреватели получили популярность на рынке, что объясняется их эффективностью и простотой конструкции. Состоят такие отопители из следующих основных элементов:

  • Генератора.
  • Индуктора.
  • Нагревателя.

Индуктор имеет вид металлической катушки, выполненной из медной проволоки. Основное его назначение — это создание вихревого магнитного поля. Генератор переменного тока необходим для получения из электроэнергии от бытовой сети высокочастотного потока. В качестве нагревательных элементов используется металлический наполнитель, который излучает тепло под воздействием магнитного поля.

Вся работа индукционного нагревателя может полностью контролироваться автоматикой, которая с помощью специальных датчиков анализирует показатели температуры теплоносителя, уменьшая или увеличивая интенсивность нагрева. Используемые блоки управления отвечают за безопасность котла, предупреждая его перегрев и выход из строя силовой части по причине перенапряжения.

Наибольшее распространение получили вихревые нагреватели индукционного типа, которые сочетают простоту конструкции, отличаются топливной экономичностью и универсальностью использования. Последнее позволяет использовать их не только для решения проблем горячего водоснабжения, но и для нагрева теплоносителя при отоплении частного дома.

Виды нагревателей

Нагреватели широко распространены на территории нашей страны, а конкретный масштаб устройств варьируется от потребителя к потребителю. Понятно, что самостоятельно собрать высокотехнологичный индукционный нагреватель вряд ли получится, поэтому в статье предлагаются альтернативные варианты.

Своими руками изготавливаются такие приборы, как:

  • Печки для расплавления металла.
  • Электрические плитки, использующиеся для приготовления еды.
  • Устройства для подогрева теплоносителя отопительной системы.

Обратите внимание на то, что изготовление индукционных нагревателей должно производиться строго в соответствии со всеми нормами и правилами, установленными государственными регламентами, касающимися безопасности жизнедеятельности.

Перед началом работы над прибором следует ознакомиться с Гостами и прочими документами, а также пролистать ПУЭ. Помните, что устройство, за контейнер которого выходит напряжение, является не безопасным и запрещенным к эксплуатации.

Особенности самостоятельной сборки индукционного водонагревателя

Сегодня при организации нагрева воды большое распространение получил индукционный водонагреватель. Эта востребованность обеспечена тем, что прибор является полностью экологически безопасным, не сушит и не пережигает воздух. Использование такого прибора может быть реализовано для проточного нагревания воды или в качестве нагревательного котла. Купить индукционный водонагреватель можно как в магазине, так и изготовить своими руками. Стоит отметить, что по техническим характеристикам он не уступит покупаемой модели, правда, будет выглядеть не так привлекательно, но стоит при этом намного меньше.

Особенности приборов

Применение такого прибора в домашних условиях позволяет получить максимальную производительность и надежность в эксплуатации. При этом агрегат не нужно сопровождать особой документацией и разрешением для установки, например, как газовый бойлер. Применяя индукционный нагреватель в роли традиционного отопительного котла, в некоторых случаях не потребуется использование насоса. Движение теплоносителя достигается путем процессов конвекции: вода при большом нагревании превращается в пар.

Стоит отметить, что у индукционного водонагревателя есть масса преимуществ, которые выделяют его среди конкурентов.

  1. Стоимость такого устройство незначительная.
  2. Есть возможность собрать нагреватель самостоятельно.
  3. Не издает постороннего шума. Катушка в процессе работы достаточно сильно вибрирует, но она практически не ощутима.
  4. Из-за постоянной вибрации грязь и накипь не успевает прикрепляться к функциональным элементам, поэтому прибор не нуждается в регулярной чистке.
  5. В своем составе имеет тепловой генератор, который очень легко делается герметичным. Вода, выступающая теплоносителем, помещена в нагревательный элемент, благодаря чему энергия передается через магнитное поле. Здесь не требуется использование контактов, а соответственно сальников и различных уплотнительных резинок, которые имеют особенность быстро выходить из строя.
  6. Редко ломается, так как за нагрев воды отвечает простая трубка, в которой просто нечему сломаться или перегореть.

Выбирая индукционный водонагреватель, хозяин получает прибор с минимальным эксплуатационным обслуживанием, так как он состоит из небольшого числа составляющих. А они, в свою очередь, очень редко выходят из строя.

Принцип работы индукционного котла

Но и без недостатков нельзя обойтись. Как и в любом виде техники, они есть.

  1. Высокое потребление электроэнергии, которое выльется большими счетами за свет;
  2. Устройство очень сильно нагревается, причем горячим становится все вокруг, поэтому не стоит прикасаться к прибору во время его работы.
  3. Индукционный водонагреватель имеет сильную теплоотдачу, поэтому необходима установка датчика температуры, чтобы предотвратить перегрев прибора, и, соответственно, взрыв.

Индукционный водонагреватель своими руками: схема

Прибор представляет собой трансформатор, имеющий две обмотки: первичную и вторичную. Первый контур преобразует электрическую энергию в вихревые токи, тем самым создает индукционное поле направленного действия, что и обеспечивает индукционный нагрев . На вторичном контуре преобразованная энергия передается теплоносителю (в нашем случае – это вода).

Важно учитывать тип материала, из которого изготовлена обмотка. Так, в бытовых моделях чаще всего используется медный провод

Такой материал хорошо подойдет для нагрева воды в котлах.

Кроме трансформатора в устройстве присутствует генератор и насос (необязательно).

Схема простого индукционного водонагревателя. Как видно, прибор имеет довольно простую конструкцию и малое количество элементов.

Узлы и детали теплогенератора

Устройство включает в себя:

  • генератор переменного тока, который увеличивает частоту тока;
  • индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
  • нагревательный элемент, чаще всего его роль играет металлическая труба.

Благодаря такой конструкции передача энергии осуществляется практически без потерь. КПД достигает 98%.

Принцип работы

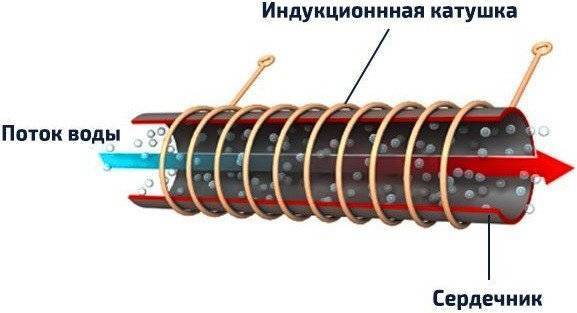

Индукционный водонагреватель состоит из генератора, катушки и сердечника, последний нагревается за счет электромагнитной энергии

Прибор преобразует электрическую энергию в электромагнитную. Последняя, в свою очередь, воздействует на сердечник (трубу), который нагревается и передает воде тепловую энергию. Преобразовывает все эти энергии индуктор, состоящий из катушки и сердечника. Генератор используется для повышения частоты тока, так как со стандартной частотой в 50 Гц сложно добиться высокого нагрева.

В заводских моделях частота тока достигает 1 кГц.

Рабочая схема

В состав нагревателя входят следующие составляющие:

  1. Инверторный блок, рассчитанный на напряжение 220…240 В, при токе не менее 10 А.
  2. Трёхпроводная кабельная линия (один провод – заземляющий) с нормально разомкнутым переключателем.
  3. Система водяного охлаждения (крайне желательно использовать очистные фильтры для воды).

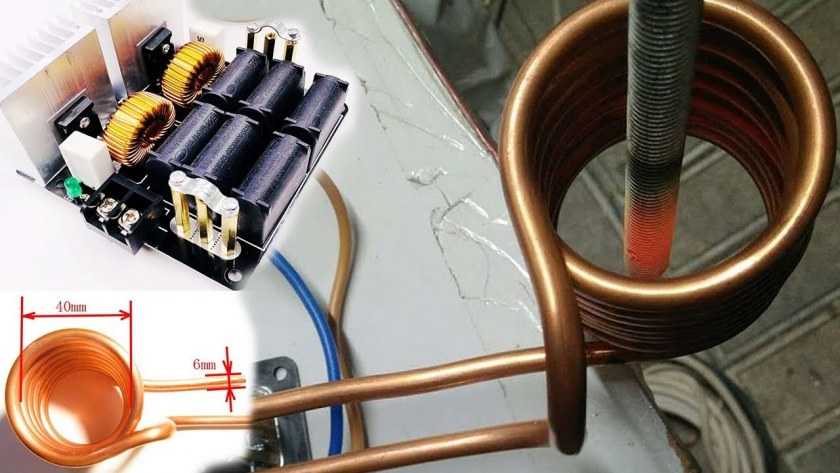

  4. Набор катушек, отличающихся внутренними диаметрами и длиной (при ограниченных объёмах работ можно обойтись и одной катушкой).
  5. Нагревающий блок (можно применить модуль на силовых транзисторах, которые выпускаются китайскими фирмами Infineon или IGBT).
  6. Демпферная цепь с несколькими конденсаторами Semikron.

Генератор высокочастотных колебаний принимается тот же, что и у базового инвертора

Важно, чтобы его эксплуатационные характеристики полностью соответствовали тем, которые указаны в предыдущих разделах

После сборки блок заземляется, и с помощью соединительных кабелей нагревательная индукционная катушка присоединяется к блоку питания инвертора.

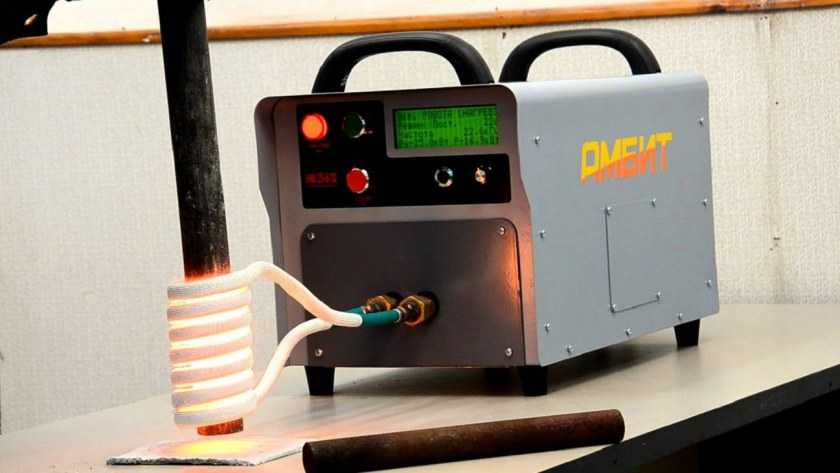

Примерные эксплуатационные возможности самодельного индукционного нагревателя металла:

  • Наибольшая температура нагрева, °С – 800.
  • Минимальная мощность инвертора – 2 кВА.
  • Продолжительность включения ПВ, не менее – 80.
  • Рабочая частота, кГц (регулируемая) — 1,0…5,0.
  • Внутренний диаметр катушки, мм – 50.

Следует отметить, что такой индуктор потребует специально подготовленного рабочего места – бака для отработанной воды, насоса, надёжного заземления.

5 Безопасность самодельных установок

В процессе эксплуатации самодельные индукционные бойлеры могут нагреваться до высоких температур и без соответствующих систем защиты использовать их становится проблематично. Для повышения безопасности необходимо обеспечить полную герметичность контура, при этом корпус устройства должен быть постоянно заполнен жидкостью. При наличии протечек полимерный корпус будет плохо омывается теплоносителем, что приведет к повышенному нагреву, пластик расплавится, а индукционный нагреватель может просто загореться.

Также небезопасным может быть выпадение нагретых прутков металлического наполнителя из пластикового корпуса отопителя. Это приведет к расплавлению корпуса, а ремонт будет заключаться в демонтаже устройства и выполнении новой колонки. Верхний и нижний патрубок следует закрыть сеткой, которая крепится на хомуты, что исключает ее повреждение и ослабление конструкции.

Индукционные нагреватели воды для отопления получили сегодня популярность у отечественных домовладельцев. Такие устройства одновременно функциональны, позволяют быстро нагревать теплоноситель, справляются с отоплением больших по своей площади частных домов. Они имеют простую конструкцию, что позволяет выполнить их своими руками

Необходимо лишь использовать качественную схему изготовления устройства, в особенности повышенное внимание следует уделить вопросам безопасности, что позволит решить все сложности с теплом и подогревом воды, будучи полностью уверенным в беспроблемной эксплуатации самодельных отопителей

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.


Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.


Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.


В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают

Что потребуется для изготовления своими руками

Для предстоящей сборки нагревателя из инверторного механизма потребуется подготовить:

  1. Корпус будущего агрегата. Его делают из полимерной трубы диаметром 50 мм, которая устойчива к нагреву.
  2. Нагревательный элемент. В качестве этой детали можно использовать проволоку из нержавеющего материала.
  3. Держатель для проволочных отрезков. Это металлическая сетка с небольшим сечением ячеек.
  4. Индукторная составляющая. Подойдет медная проволока.
  5. Система подачи жидкости. Для этих целей используется циркуляционный насос.

Кроме того, потребуется подготовить терморегулятор и элементы подключения к отопительному контуру, к которым относятся шаровые краны и переходники.

Правда ли, что индукционные нагреватели энергосберегающие?

Экономичность данной разновидности котла достигается только первоначальной форой в 5—15 минут скорости нагрева. И то, по сравнению с ТЭНами. Потому что самая экономичная среди электрических систем отопления — «тёплый пол». Все рассужденияо 99 или даже 100% КПД — лукавство и расчёт на массовую безграмотность. Такое же КПД имеют все электронагреватели.

А утверждение, что часть тепла из системы рассеивается, не доходя до теплоносителя одинаково справедливо и для ТЭНовых, и для индукционных котлов. Учитывая высокую стоимость котла и обязательное дополнительное оборудование к индукционной системе за отдельную сумму, экономия в 30—50% на электроэнергии — не больше чем легенда и торговая уловка.

Долговечность.Как и всё на свете, сердечник тоже подвержен разрушению, но делать он это будет, в отличие от ТЭНа, намного дольше — лет 30. Остальные составляющие также имеют хороший запас прочности. Производители дают 10-летнюю гарантию на службу индукционного котла, и они не врут. Если его оснастить качественными европейскими электронными контроллерами, свободно прослужит и до 30—40 лет.

Фото 2. Индукционный котёл, подключенный к закрытой системе отопления. Дополнительно оснащается контроллером, расширительным бачком и насосом.

Учитывая вышесказанное, владелец индукционного котла обнаружит экономию по сравнению с ТЭновым только в длительной перспективе — после пяти лет пользованиясистемой. Но, по сравнению с первоначальными затратами на установку, она может оказаться несущественной.

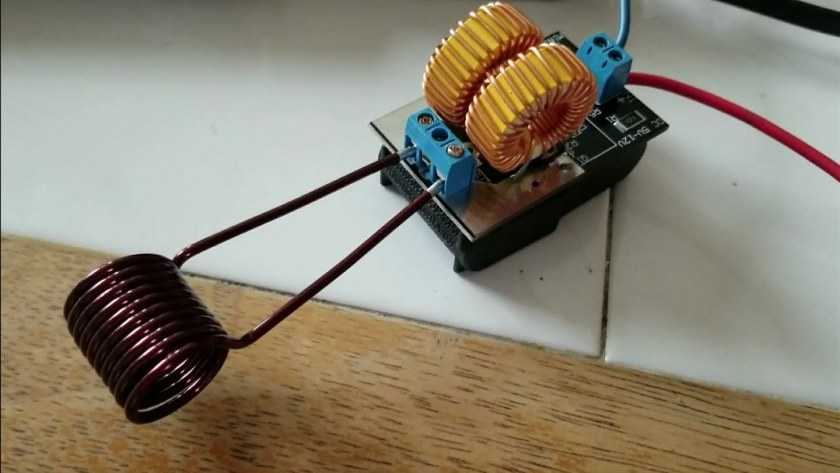

Схема индукционного нагревателя на основе печатной платы

Сделать ВИН можно и своими руками. Для того, чтобы правильно собрать вихревой аппарат индукционного нагрева, необходимо найти схему устройства. Наиболее простой является схема печатной платы, которая представляет собой прерыватель, работающий на высокомощных транзисторах.

Характерными отличиями такой схемы являются:

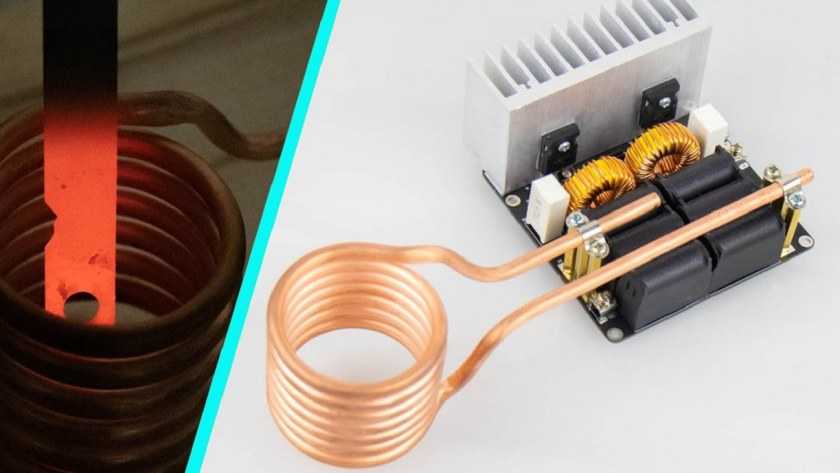

  • Нагревательный индуктор (катушка) в виде спирали с 6-8 витками;
  • Наличие регулятора напряжения (можно взять со старого компьютерного блока);
  • Наличие сопротивления, защищающего транзисторы от перегрева.

Транзисторы в нагревателе, собранном по такой схеме, рекомендуют устанавливать на специальные радиаторы: это позволит избежать перегрева устройства. По такой же схеме можно собрать индукторный водонагреватель.

Устройство вихревого индукционного нагревателя включает в себя:

  • Катушку;
  • Теплообменник;
  • Клеммную коробку;
  • Шкаф управления;
  • Входной и выходной патрубки.

В основе такой схемы лежит резонансный принцип работы, происходящий в последовательном колебательном контуре. Магнитный поток между витками катушки замыкается по воздуху.

Чтобы собрать нагреватель для водяного отопления, проще всего будет использовать схему с трансформатором, состоящим из первичной и вторичной короткозамкнутых обмоток. Вода будет нагреваться, проходя по трубам внутри катушки и подаваться нагретой из выходного патрубка.

Если возможности установить проточный насос нет, то можно выбрать в качестве нагревательного элемента механический подогреватель для жидкого теплоносителя или прикрепить к стенке резервуара с теплоносителем обогреватель на постоянных магнитах.

Другие способы изготовления водонагревателя

Можно соорудить водонагреватель, функционирующий от солнца. Это достаточно распространенная конструкция, которую отличает экономичность. Приспособление часто встречается в загородных домах. Изготовление устройства не представляет особой сложности, поэтому многие могут соорудить его своими руками.

  • бак большой емкости (100 л и больше);
  • трубы из ПВХ для наполнения емкости и подвода к ней воды;
  • уголки из стали размером 20 мм или квадратные бруски из дерева размером 50 мм для каркаса под емкость.

В качестве емкости целесообразнее употребить полиэтиленовые бочки. Их отличает прочность. Они должны стоять на солнечном месте, в котором нет ветра. Как правило, для монтажа выбирают крышу летнего душа.

Чтобы бочка лучше нагревалась, ее нужно окрасить в черный цвет. С подветренной стороны монтируются экраны для защиты. Они сооружаются из досок, покрытых светоотражающим материалом по типу фольги. В этом случае солнечные лучи направляются на бак и увеличивают температуру воды. В жаркую погоду в емкости в 200 литров можно получить воду, температура которой будет 45 ºС.

Достоинства и недостатки технологии

По сравнению с обычным водонагревателем, оборудованным ТЭНами, индукционный имеет ряд преимуществ:

  1. Высокий КПД на уровне 97% – 98%, благодаря которому потребление электроэнергии удается сократить на 30% – 50%.
  2. Простота конструкции: нагрев воды с помощью резистивного элемента сопряжен с некоторыми сложностями. Во-первых, ТЭН нужно размещать внутри емкости с жидкостью, для чего целостность последней приходится нарушать, а место врезки – герметизировать. Нередко в этом месте появляются протечки, что требует вмешательства сервисной службы. Во-вторых, появляется необходимость защиты ТЭНа от образования накипи, для чего приходится применять магниевый анод. С определенной периодичностью эту деталь нужно менять. С индукционным водонагревателем дело обстоит проще. Никакие элементы с водой не контактируют, кроме стенок трубы, через которую она течет. Кроме того, переменное магнитное поле препятствует образованию на них солевых отложений.
  3. Высокая скорость нагрева: ТЭН передает тепловую энергию только той части жидкости, которая непосредственно контактирует с его поверхностью. Далее в дело вступает конвекция: нагретая вода поднимается вверх, холодная опускается вниз – все это, разумеется, требует времени. В индукционном нагревателе магнитное поле воздействует на весь объем находящейся в нем жидкости, поэтому ее нагрев происходит гораздо быстрее.
  4. Долговечность: благодаря тому, что все основные элементы индукционного водонагревателя не подвергаются негативному воздействию жидкости, такой агрегат сохраняет работоспособность в течение 30-ти лет.
  5. Самостоятельное изготовление. Простое устройство обуславливает еще один «плюс» – возможность изготовления индукционного водонагревателя своими руками.

Что можно сказать о недостатках? Есть только один – высокая стоимость.

Солнечную батарею можно только купить в магазине, так как устройство сложное для самостоятельного изготовления. А вот солнечный водонагреватель своими руками сделать довольно просто. Рассмотрим особенности устройства солнечного коллектора для подогрева воды.

Виды электрических проточных водонагревателей рассмотрим в этой статье. Особенности выбора прибора.
