Порядок прокладки кабеля
Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.
Технология по укладке кабеля предлагает:
Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.
- От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
- Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.
Монтаж разветвителя
Монтируется розетка (см. Как выполняется подключение розетки телевизионной). Выбирается она под требуемый F-разъем, который может быть прямым или угловым.
Правила монтажа антенного кабеля
- Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
- Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
- Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
- Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
- Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
- Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
- При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.
https://youtube.com/watch?v=QM0h6JNZ9Jg
Проводка кабеля в квартире
Инструкция по проведению в квартиру кабеля предлагает:
На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.
Распределительный щит
- Определяется нужный кабель, и протягивается до требуемого этажа.
- Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
- В помещении кабель крепится возле входной двери специальными настенными креплениями.
Монтаж кабеля в квартире
От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.
Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.
Как маскировать телевизионный кабель
После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.
Например:
Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.
Пластиковый короб для прокладки кабеля
Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.
Прокладка кабеля в плинтусах
При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.
Подготовка стены под прокладку кабеля
Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.
Прокладка по периметру
Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.
Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов. Правильная прокладка должна сопровождаться такими факторами:
Правильная прокладка должна сопровождаться такими факторами:
- необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
- во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
- не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
- наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
- для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
- для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.
Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.
Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.
Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений
Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.
Какой интернет подключить в частный дом?
Что бы подключать свои смартфоны, планшеты, ноутбуки, и другие устройства к интернету по Wi-Fi, к маршрутизатору, который будет раздавать беспроводную сеть, нужно подключить интернет. Поэтому, первым делом, нужно провести интернет в дом. Самый оптимальный интернет в плане цена/качество/скорость, это обычный кабель Ethernet. Или, что там сейчас еще, вроде бы оптоволокно становится популярным способом подключения к интернету. В городе, в квартире можно без проблем подключить такой интернет. Стоит он не дорого, а скорость там хорошая.
Если ваш дом находится в городе, или даже за городом, то обязательно нужно выяснить, есть ли возможность подключить кабельный интернет. Можно спросить у соседей, возможно у них уже подключен интернет, и вы сможете точно такой же провести в свой дом. Нужно в первую очередь выяснить, какой способ подключения вообще возможен на вашей местности.
Давайте рассмотрим разные технологии подключения, начнем с самых оптимальных:
- Обычный кабельный интернет (Ethernet), или оптоволокно. Обязательно нужно выяснить, есть ли возможность протянуть такой кабель в свой дом.
- ADSL интернет. Подключение по телефонной линии. Если у вас есть стационарный телефон, то можете выяснить у своего оператора, предоставляет ли он подключение к интернету в вашем населенном пункте.
- Беспроводной 3G, 4G LTE интернет через USB модем. В большинстве случаев, это единственный способ подключить интернет в частном доме. Особенно, если ваш дом находится в селе, где нет возможности провести кабельный интернет. Интернет с USB модема так же можно раздать по Wi-Fi, все отлично работает. Нужен только специальный роутер. Рассмотрим этот вопрос ниже в статье.
- InnerFeed и AirMax. Например, в Украине, провайдер Интертелеком предлагает услугу “Домашний интернет Wi-Fi”. Честно говоря, не знаю, какие провайдеры предоставляют такое подключение в России и в других странах. Такой тип подключения намного лучше, чем через USB модем. Скорость лучше, а главное стабильнее. Да и тарифы дешевле. Из минусов: дорогое оборудование (антенна), и нужна прямая видимость с вышкой. Поэтому, покрытие пока-что не очень большое.
- Спутниковой интернет для частного дома. Честно говоря, я не очень в нем разбираюсь. Знаю, что это очень дорого, сложно, и ничего хорошего в нем нет. Поэтому, рассматривать его не буду. Не самое популярное подключение.
Мне кажется, что 4G интернет сейчас уже лучше работает, чем например ADSL. Здесь уже выбирать вам. Смотрите по тарифам, по скорости подключения.
Скорее всего, вы будете подключать 3G, 4G LTE интернет. Посмотрите, какие есть предложение от операторов, что там по тарифах и покрытию. Желательно, выбрать оператора, у которого лучшее покрытие в вашем районе. Если на вашей местности очень плохой сигнал 4G, или даже 3G, то понадобится установка специальной антенны. Но, это вам уже подскажет оператор, услугами которого вы хотите воспользоваться.
Думаю, с подключением к интернету в частном доме мы разобрались. Интернет-провайдер может вам предложить модем, или Wi-Fi роутер, который будет раздавать беспроводную сеть. Если у них такой услуги нет, или предложенное оборудование вам не подходит, то нужно будет самому выбрать, купить и установить маршрутизатор. Роутер выбираем в зависимости от интернета, который вы провели в свой дом. Ну и не нужно забывать о площе, на которую нужно раздать Wi-Fi сеть, и о нагрузке, которую должен выдерживать роутер.

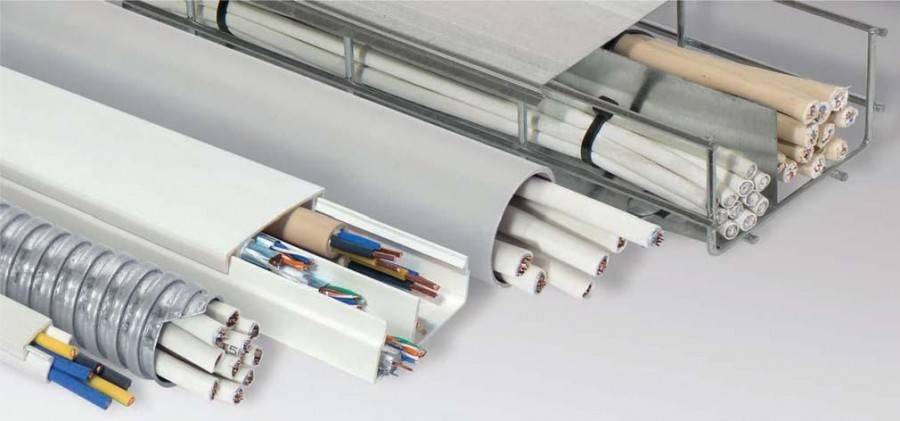

Скрыть в кабель канал или декоративный короб
Применить подобное изделие – простой и бюджетный метод спрятать проводку от телевизора. На рынке можно найти пластиковые, металлические и комбинированные типы. Этот способ спрятать проводку не только стильный, но и безопасный. Короба соответствуют пожарным нормам.
Главное – правильно подобрать размер материала с учётом всех кабелей, которые нужно в нем расположить, а также вычислить длину до розетки. Этот материал выпускают кусками, длиной в 2 м, которые необходимо соединить специальными элементами (соединителями, заглушками, тройниками, уголками разных направлений при повороте и т.д.). Цвет короба выбирается в соответствии с обшивкой стен.
Декоративные короба могут превратить кабельные сети от телевизора в деталь тематического декора на стене.
- Облицованные под кирпич, подойдут для оформления помещения в современном стиле.
- Для лофта применяют изделия в виде труб небольшого диаметра.
- Предпочитающим эко-стиль, необходимо присмотреться к вариантам под дерево.
Кроме того, подобный элемент легко выкрасить под цвет обоев или украсить деревянными досками, имитирующими фактуру и оттенок облицовки стен.
Оптоволоконная линия
Для тех, кто привык активно пользоваться интернетом в квартире, словосочетание “оптоволоконная линия” не звучит как ругательство. Не нужно рассказывать, что преимущества такого подключения очевидны.
“Какой интернет в деревне, особенно оптоволоконный?” – спросите вы. Откуда его взять? Действительно, это может создать проблему. Однако если недалеко проходит линия оптоволокна, то можно зайти в офис к провайдеру, а еще лучше обратиться непосредственно к начальнику монтажников с целью договориться об оборудовании. Это может быть недешево. Во-первых, стоимость конечного оборудования для оптоволокна довольно высока. Во-вторых, придется прокладывать отдельные кабели до вашего дома в деревне. И наконец, в-третьих, придется дополнительно оплачивать труд монтажников, ведь они, скорее всего, будут работать во внеурочное время. Все это вкупе может составить солидную цену, доходящую до сотни тысяч рублей. Если ничего из этого вас не пугает, смело пробуйте данный вариант – результат вас не разочарует.
Как происходит процесс
Распространены три основные типа получения доступа к глобальной сети:
- соединение при помощи кабеля;
- беспроводное Wi-Fi соединение;
- беспроводная мобильная сеть.
Каждый из способов обладает определенными положительными и отрицательными чертами. Останавливаться на определенном требуется, тщательно определив факторы, которые необходимо получить от соединения.
Наиболее удобным методом является любой вид беспроводного доступа, который позволяет оставаться на связи из любой точки квартиры, а также обойтись без лишних проводов. Устройство пользователя находит точку доступа Wi-Fi и проводит подключение. Больше делать ничего не требуется. Проводной тип предполагает только одно или несколько строго ограниченных мест работы. Требуется подсоединить к устройству кабель и не нужно устанавливать соединение.
Проводное
Подразумевает применение кабеля для соединения КП или любого другого устройства с сетью. Положительным качеством является более высокая скорость, в отличие от Вай-фай. Обмен файлами, просмотр видео и прочие действия будут происходить быстрее. Такой метод был доступен ранее как основной, чтобы подключить интернет в новостройке или старом доме. Даже после появления на рынке большого количества беспроводных устройств, кабель все еще выбирают множество пользователей. Наиболее продвинутая технология — оптоволокно, отличается высокой скоростью и надежностью. Кроме этого, не требуется искать, в каком месте квартиры лучше сигнал.
Чтобы начать работать с доступом к сети, необходимо только подсоединить кабель к выходу с названием LAN и совершить простые манипуляции.
Беспроводной
Такой метод подключения делится на два вида:
- мобильная связь с интернетом;
- применение маршрутизатора Wi-Fi сети.
Первый вид касается всех мобильных устройств, например, планшеты и смартфоны. При помощи СИМ-карты от одного из операторов можно наладить связь и пользоваться доступом. Распространены и модемы, которые выходят в интернет через установленную СИМ-карту. Некоторые современные модемы способны одновременно раздавать беспроводной сигнал, поэтому работают как роутеры.
Беспроводной доступ осуществляется при помощи маршрутизатора. К нему подводится провод, который идет от точки доступа провайдера. Такой кабель обеспечивает подключение, а маршрутизатор преобразовывает и раздает сигнал на все подсоединенные к нему гаджеты и устройства пользователей.
Роутер важно правильно установить, чтобы по всей квартире обеспечивался равномерный и мощный сигнал. Преградами для него являются бетонные конструкции, металлические предметы, а также бытовые приборы (микроволновая печь)
Основное преимущество при выборе одного из представленных способов — полное отсутствие лишних проводов в квартире. Не требуется продумывать разводку и всячески скрывать кабели в трубы или короба. Пользователь легко может сам подключить заходящий от провайдера провод и настроить маршрутизатор. С устройства необходимо будет только выбрать точку доступа и нажать подключение.
На что еще обратить внимание при подключении интернета в квартиру?
Подготовиться к подключению нужно заранее. Нередко советуют самостоятельно провести провод от операторского оборудования. Однако по факту провайдеры редко предоставляют возможность производить какие-то операции пользователям своими силами. Поэтому еще до визита мастера продумайте, где нужно на площадке разместить кабель-канал.
Достаточно большое количество статей в интернете посвящено выбору технологии, используемой для соединения. Предлагается определиться между ADSL, GPON, Ethernet. Первый вариант мы рассматривать не рекомендуем, если в доме есть другие варианты: низкая скорость передачи данных, потребность в модеме, нестабильное соединение — вот его недостатки. Есть еще один умирающий вариант: DOCSIS — интернет по телевизионному коаксиальному кабелю. С низкой скоростью и высокой платой.
При выборе между Ethernet и GPON определяться стоит исходя из предлагаемой провайдерами цены. В случае с оптоволокном нужно позаботиться о том, чтобы кабель был надежно скрыт — провода достаточно хрупкие, любое физическое воздействие может их повредить. Поэтому предпочтительно размещать их вместе с проводкой, чтобы исключить случайные разрывы. Однако доступ к ним нужно сохранить на случай, если проблемы все же возникнут.
Ну и совет напоследок: если в семье нет геймеров, старайтесь максимально сократить длину кабеля, проложенного по квартире. Вполне можно обойтись лишь его заведением в прихожую, где достаточно установить роутер. Если квартира большая и одного устройства для Wi-FI будет недостаточно, стоит задуматься о повторителях. Такое решение обойдется дороже проложенного кабеля, но будет удобнее и практичнее.
Проектирование домашней сети
Первое – выбор точки входа. Затем определяемся с расположением основного коммутационного ядра сети -маршрутизатора с точкой доступа Wi-Fi. Предпочтительно выбирать для него легкодоступное место в центре квартиры – на стене комнаты или коридора, с учётом планировки квартиры. К этому месту тянем провода от точки входа.
Лучший вариант – использовать одно производительное устройство (с некоторым запасом мощности) на всю квартиру. По возможности рядом следует располагать сетевые накопители с домашним архивом-библиотекой, подключая их напрямую к центру сети, обеспечивая их доступность с любого устройства в квартире на высокой скорости.
Следующий, завершающий этап – раскладка лучей кабельных трасс по всем помещениям квартиры для устройств проводного подключения и настройка Wi-Fi для беспроводных устройств. Желательно, чтобы между источником и приёмником сигнала было минимальное расстояние
и отсутствовало какое-либо дополнительное сетевое оборудование или усилители, например Wi-R-повторитель. Это увеличит надёжность системы. Собственно, вот и всё, что нужно!
Рассмотрим основные ключевые моменты, связанные с проводными и беспроводными сетями, провайдерами услуг.
А что на входе?
Ключевой момент – точка входа инженерных сетей в квартиру. Чаще всего это подключение к сети Интернет с помощью витой пары или оптического кабеля, реже применяют коаксиальные кабели или иное специальное оборудование.
Обычно провайдер предоставляет подключение до двери абонента и пользователь вынужден решать вопрос дальнейшей прокладки кабельной трассы до центра сети. Организация кабель-канала, вписанного в интерьер, исключит неприятные сюрпризы.
Однажды я был свидетелем того, как монтажник, выполнявший проводное подключение, на глазах у изумлённых жителей квартиры, со словами «Вид не портит!» степле-ром на самом видном месте, по обоям, пригвоздил провод по всему периметру коридора…
Итак, не забудьте уточнить у выбранного провайдера, какое оборудование будет установлено на входе в вашу квартиру, определите его место установки и начните проектирование кабель-канала до центра сети. При этом учитывайте: к оборудованию провайдера потребуется подвести питание ~ 220 В.
Небольшое уточнение: в случае если расположение Wi-Fi-роутера провайдера неблагоприятно, его радиомодуль можно отключить и использовать свой из центра сети.
Какие технологии существуют на сегодня?
Подключить интернет сейчас становится все проще с каждым днем. Для этого не нужно пользоваться спутниковыми технологиями и другими технически сложными решениями для частного дома. На сегодня представлено несколько вариантов:
- ADSL – один из старых вариантов, который широко используется в нашей стране в ряде поселений. Он предполагает применение телефонной линии для передачи сигнала. То есть, без домашнего телефона пользоваться таким решением невозможно.
- PON – современное и куда более распространенное решение.
- Wi-Fi – используется стандартный оптоволоконный кабель, который подключается к устройству.
ADSL – технология, которая появилась много лет назад. Когда-то она была очень распространена в нашей стране благодаря простоте создания сетей. Для передачи сигнала используется телефонная линия. Естественно, ее пропускная способность ограничена, что сказывается на скорости.
Теоретически возможная скорость составляет 20-24 Мбит/с. На практике данный параметр значительно меньше, редко поднимается выше 5 Мбит/с. Поэтому телефонная линия плохо подходит для скачивания больших объемов информации. При нагрузке она не сможет даже применяться для воспроизведения потокового видео в высокой четкости.
PON – очень распространенная технология. Обычно компания предлагает с ее помощью выполнить присоединение для квартиры. Если же вы хотите оптоволокно для интернета Ростелеком подключить в частный дом, то с очень большой вероятностью у вас ничего не получится. На данный момент сети данного типа только создаются в поселках, а процесс прокладки закончится нескоро.
Главная особенность PON – высокая скорость передачи данных. Она может достигать 1 Гбит/с. Этот факт является основным преимуществом оптоволоконных сетей, они становятся все более востребованы со временем.
Wi-Fi – технология беспроводного подключения в сеть. Для этого используется кабель, который присоединяется к роутеру. Он раздает сигнал устройствам, количество подключаемых компьютеров и мобильных девайсов зависит от модели техники.
Последняя технология является наиболее популярной на данный момент. У нее есть несколько преимуществ:
- Простота создания сетей. Кабель присоединяется к роутеру, происходит настройка и можно начинать пользоваться им.
- Весь процесс занимает минимум времени.
- Вам не придется пользоваться проводами для подключения.
- Можно получить доступ в интернет на всех устройствах.
- Это очень просто и комфортно.
Разновидности провода
Многих владельцев частной недвижимости интересует вопрос: какой кабель для интернета лучше использовать? Чтобы получить правильный ответ, нужно рассмотреть существующие разновидности представленных коммуникаций.
Все провода для подключения интернета можно разделить на две категории. К первой группе относится экранированный провод. По всей его длине проходит металлическая трубка. Она придает проводу жесткость. Такой провод менее подвержен механическим повреждениям и прочим неблагоприятным факторам.
Второй тип проводов такого экрана не имеет. Это более мягкий тип коммуникаций. Хоть он уступает по своим прочностным характеристикам первой группе проводников, неэкранированные разновидности применяют для домашней разводки чаще. Он стоит дешевле. При правильной эксплуатации такой провод будет долговечным и функциональным. Экранированные разновидности применяют для уличной проводки на дальние расстояния.
Спутниковый интернет
Основное преимущество этого вида подключения в том, что поймать сигнал спутника можно в любой глуши.
Если вам очень нужно приличное интернет-соединение там, где нет даже сигнала сотовых операторов, то вам поможет двусторонний спутниковый интернет. Для него необходимы только комплект оборудования и электричество, и он не зависит ни от наличия телефонной линии, ни от вышек связи в округе. Он обладает надёжным соединением, и его можно развести на несколько компьютеров, т.к. скорость соединения довольно высока — около 10 Мбит/с.
Однако спутниковая связь имеет существенные ограничения, которые не позволяют пользоваться сетью в режиме реального времени, ведь задержка ответа составляет от 650 мс до 1500 мс. Цена оборудования начинается от 9 т.р., то есть это самый дорогостоящий вариант получения личного доступа к интернету в глуши.
Многие имеют телевизионные спутниковые тарелки диаметром 55 см, и это тоже можно использовать для организации спутникового интернета. На практике это выглядит так. У вас уже есть какой-либо способ подключения к сети Интернет (мобильный модем, сотовый телефон с GPRS или Dial-Up по телефонной линии) и спутниковое ТВ, но вас не устраивает скорость скачивания фильмов или больших объемов музыки. С помощью специальной DVB-карты для компьютера и спутниковой тарелки от телевизора вы можете скачивать информацию со спутника на скорости до 5 Мбит/с, а отправлять запросы — по низкоскоростной наземной линии.
Однако задержка сигнала при этом способе подключения будет все той же — 650−1500 мс, а потребность обеспечить наземное соединение для отправки запросов уменьшает привлекательность этого вида подключения.
Приёмы проведения и скрытия проводки в квартире
Два наиболее известных способа устройства проводки в квартире: скрытый и открытый. Первый, как уже было заявлено выше предполагает проведение штробовки стен и потолков.
Одновременно в момент прокладки проводов в штробах, для защиты и обеспечения удобства дальнейших работ, проводку протягивают через гофру. Закрепив её в углублении по всей линии выемки, поводят штукатурные работы. Выравнивают места прокладки гофры и затем выполняют обычные отделочные работы (шпатлёвку и покраску или оклейку обоями).
В отличие от скрытого типа, открытый основан на обозримом распределении проводки по квартире. Такой способ устройства проводов по поверхностям может использоваться в случае блокирования определённого старого участка разводки или при необходимости проведения конкретно открытой формы электро проводки.

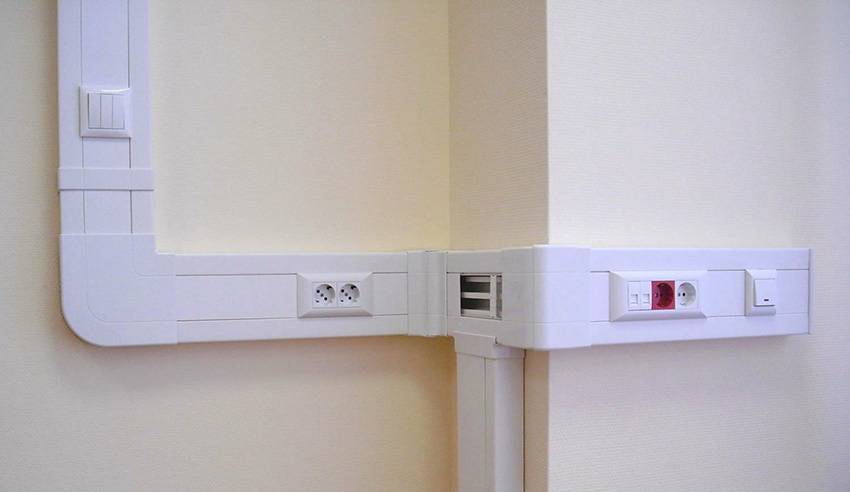

Здесь, вместо гофры, применяют пластиковые электро короба (кабель-каналы) различных сечений, которые крепят на поверхности стен вертикально или горизонтально. Проводка располагается внутри кабеля.
