Как подключить газовую плиту к баллону

ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. Настоящая инструкция определяет основные требования, предъявляемые к эксплуатации, хранению и транспортировке кислородных баллонов, используемых на предприятии. 1.2. Требования настоящей инструкции распространяются на баллоны емкостью 40 л, предназначенные для хранения и транспортировки кислорода. 1.3. К работам, связанным с эксплуатацией, транспортировкой и хранением кислородных баллонов, допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, специальное обучение, вводный и первичный на рабочем месте инструктажи по охране труда, проверку знаний требований охраны труда. 1.4. Периодическая проверка знаний требований охраны труда у персонала, занятого эксплуатацией и хранением кислородных баллонов, производится не реже одного раза в год. 1.5. Повторный инструктаж по охране труда персонал, занятый работами, связанными с эксплуатацией и хранением кислородных баллонов, проходит не реже одного раза в квартал. 1.6. Допуск персонала к самостоятельному обслуживанию кислородных баллонов оформляется приказом по предприятию. 1.7. Для обеспечения содержания кислородных баллонов в исправном состоянии и обеспечения безопасных условий работы приказом по предприятию назначается лицо ответственное за исправное состояние и безопасную эксплуатацию баллонов под давлением, прошедших в установленном порядке проверку знаний «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» и требований настоящей инструкции в каждом подразделении эксплуатирующих кислородные баллоны. 1.8. Ответственный обязан: — вести надлежащий учет всех поступающих в подразделение кислородных баллонов; — обеспечивать содержание баллонов в исправном и безопасном состоянии; — обеспечивать обследование баллонов обученным и прошедшим проверку знаний персоналом; — обеспечивать выполнение обслуживающим персоналом требований настоящей инструкции; — своевременно сдавать баллоны для технического переосвидетельствования; — периодически, не реже одного раза в квартал, проводить целевые проверки безопасной эксплуатации и хранения кислородных баллонов, находящихся в эксплуатации в подразделении. 1.9. Основные опасные и вредные производственные факторы при эксплуатации кислородных баллонов: — интенсивно поддерживает горение; — способствует воспламенению горючих материалов; — взрывоопасность кислорода в смеси с парами топлива и газами; — концентрация кислорода в воздухе окружающей среды более 23% способствует возгоранию одежды; — при концентрации более 40% представляет опасность для живых организмов, т.е. проявляется токсичное действие – поражение дыхательных органов, главным образом, в легких вплоть до их отека; — смазочные вещества и жировые загрязнения поверхностей, контактирующие с кислородом, являются причиной возгорания или при определенной толщине слоя причиной детонационного взрыва; — возможность накапливания кислорода при утечках газообразного кислорода в траншеях, колодцах и т.д. из-за того, что он тяжелее воздуха. 1.10. Персоналу следует выполнять только ту работу, которая поручена руководителем работ. Не допускается перепоручать свою работу другим работникам и допускать на рабочее место посторонних лиц. 1.11. Работники должны соблюдать правила личной гигиены, запрещается принимать пищу на рабочем месте, а также хранить личные вещи. 1.12. При несчастном случае немедленно оказать первую помощь пострадавшему и при необходимости доставку его в лечебное учреждение, сохранить обстановку какой она была на момент происшествия до начала расследования несчастного случая, если это не угрожает жизни и здоровью окружающих работников и не создаёт аварийной ситуации. 1.13. Нарушение требований данной инструкции и других инструкций по охране труда, влечёт за собой применение мер дисциплинарного воздействия. При нарушениях, влекущих несчастный случаи с людьми или иные тяжкие последствия, нарушители могут быть привлечены к административной, материальной или уголовной ответственности в соответствии с законодательством РФ.

Обзор популярных моделей

Решение приобрести на дачу плиту, работающую от газового баллона, оправданно. Главное – выбрать модель, соответствующую индивидуальным запросам. Рынок наполнен широким ассортиментом изделий отечественных и зарубежных производителей. Среди популярных плит, работающих от баллона, числятся:

«Дачница». Оснащена 4-мя конфорками, одна из которых повышенной мощности. Легкий вес 20 кг обусловлен отсутствием духовки. Это выгодный бюджетный вариант плиты на дачу.
Недорогая плита «Лада-Люкс» имеет 4 горелки и духовку на 54 л. Комбинированная модель позволяет подключаться к магистральному газопроводу или работать от баллона. Смена типа питания осуществляется с помощью жиклеров для газовых плит. Из недостатков отмечается высокое потребление газа, поэтому газовый баллон небольшого объема расходуется быстро.
Плита «Nord» отличается лаконичностью. Наличие духовки с механизмом промежуточной фиксации, функция контроля газа делает ее удобной в эксплуатации. Отдельные модели обладают электрическим розжигом.
Портативная печь «Мечта 200 М» на 2 горелки успешно работает от баллона и магистрального газопровода. Компактность, простота эксплуатации, функция «малое пламя» для экономного расходования топлива делает ее незаменимой помощницей на даче.

Список можно продолжать долго. Чтобы выбрать подходящий экземпляр, в первую очередь рассчитывают потребность в конфорках, наличии духовки и оснащении дополнительными функциями, упрощающими эксплуатацию.

Правила использования

Постарайтесь себя обезопасить от последствий, которые связаны с повреждениями баллона, и для этого потребуется усвоить некоторые правила эксплуатации:

Рабочее давление газа равно 1.65 МПа. При периодических испытаниях емкости давление можно поднимать до 3 МПа. Для безопасной работы количество пропана в смеси из бутана и пропана должно быть не меньше 60%.

Отличия плит

На сколько хватает одного баллона

Если использовать емкость с объемом в 50 литров, ее хватит на несколько месяцев активного использования. Если готовить пищу на семью, состоящую из 3-4 человек, газа хватит на 3 месяца. Если не забывать закрывать газовый вентиль, то баллона хватит на большее количество времени. Трудно понять, какое количество газа залили в баллон, и даже подключенный к нему манометр будет показывать только давление. Определить вес точно можно, если только взвешивать емкость до и после заправки. Зная плотность газа, у вас получится высчитать, на какое количество газа вас заправили. Чтобы не быть обманутыми, и не получить недолитую емкость, заправляйтесь лишь на проверенных АГЗС, где есть счетчики.

Походные плиты, работающие от газа

Но их главное отличие заключается не только в небольшом весе, но и в том, что для работы использован газ из аэрозольных баллончиков, вес которых от 0.2 до 0.5 кг. Туристические плиты имеют горелки с защитой от ветра, а в дорогих моделях часто можно увидеть даже керамические закрытые конфорки, которые помогают защитить человека от ожога и не дает огню пропасть из-за плохих погодных условий.

Как же подключить такую плиту к баллону? У прибора портативного типа есть особый переходник с фиксацией, и от вас требуется лишь аккуратно вставить носик баллона в переходник, а после несильно на него надавать и после совмещения пазов, повернуть. При надавливании вы услышите легкое шипение, которое будет говорить о том, что клапан приоткрылся, и газ начал поступать в прибор. После того, как вы зафиксируете баллончик, прислушайтесь – если шипение не прошло, значит, в вашей установке есть перекос и тогда следует все отсоединить и проделать еще раз.

Подключение газовой плиты к наружной баллонной установке

Индивидуальные баллонные установки

— предназначены в основном для газоснабжения потребителей с небольшим расходом rаза, например отдельных квартир.

Выбор системы газоснабжения для инд.жилого дома на базе сжиженного газа определяется:

объёмом газопотребления ,
конкретными условиями доставки газа
и материальными возможностями владельца дома.

При использовании газа только на приготовление пищи

для большинства1-, 2-этажных жилых домов целесообразно применение индивидуальных газобаллонных установок, состоящих не более чем из двух баллонов.

Внутренним газопроводом

считается газопровод, прокладываемый на участке от вводного газопровода, т.е. от отключающего устройства, которое располагается снаружи здания, до места подключения его к газовым приборам.

Прокладку газопровода сжиженных газов

следует предусматривать с уклоном в сторону баллонов.

Высота прокладки газопровода

от пола внутри помещения должна приниматься не менее0,7 м .

ДОПУСКАЕТСЯ уменьшение высоты прокладки газопровода от пола помещения до 0,1 м

на отдельных участках при отсутствии на этих участках отключающих устройств.

Вариант подключения кухонной газовой плиты к наружной установке газовых баллонов на 50 л

в шкафу с наружной стороны стены дома

ЧИТАТЬ ТАКЖЕ: От чего может взорваться газовый баллон

Соединение труб газопровода

следует предусматривать, как правило, на сварке.Разъемные (резьбовые и фланцевые)соединения ДОПУСКАЕТСЯ предусматривать только в местах установки запорной арматуры, газовых приборов, регуляторов давления и другого оборудования.

Установку разъёмных соединений газопроводов следует предусматривать в местах, доступных для осмотра и ремонта.

При размещении вне помещений баллоны

устанавливают в запирающихся шкафах или под запирающимися кожухами, закрывающими верхнюю часть баллонов и регулятор давления газа.Шкафы и кожухи должны иметь прорези или жалюзийные решётки для проветривания.

Газовые баллоны у стен зданий

должны устанавливаться на расстоянии не менее0,5 м от дверей и окон первого этажа и3 м от окон и дверей цокольных и подвальных этажей, от колодцев подземных коммуникаций и выгребных ям.

Размещение баллонных установок со стороны главных фасадов

зданий и в проездах с интенсивным движением транспорта НЕ ДОПУСКАЕТСЯ.

При размещении баллонов вне помещения

эксплуатация их БОЛЕЕ БЕЗОПАСНА, однако при низких температурах окружающего воздуха их испарительная способностьрезко снижается , а при достижении определённого температурного минимума отсутствует вообще.

Баллонные установки, устанавливаемые снаружи

, могут применяться без подогрева только при положительной температуре наружного воздуха. В остальных случаях использовать баллонные установки можно только при условиях размещения ихв отапливаемых помещениях , т.е. в кухнях, и заправкитехническим бутаном (БТ) илисжиженными пропан-бутанами летней марки (СПБТЛ ).

Баллоны газобаллонных установок должны заменять работники газовых хозяйств. ДОПУСКАЕТСЯ замена баллонов

абонентами, прошедшими практическое обучение и получившими разрешение предприятия газового хозяйства на проведение этих работ.

Тонкости эксплуатации

В процессе эксплуатации гибких газовых шлангов, как и всего газового оборудования, следует строго соблюдать правила техники безопасности. Газ является объектом повышенной опасности и требует безоговорочного исполнения ряда важных условий.

Помещение, где установлено газовое оборудование, должно быть оснащено вентиляционным отверстием, а форточка или окно должны свободно открываться. Данное требование обусловлено необходимостью притока кислорода, поддерживающего горение.
Сразу после установки или замены гибкого шланга необходимо проветрить кухню, убедиться в том, что регуляторы конфорок и духового шкафа находятся в выключенном положении, промазать все соединения раствором хозяйственного мыла и лишь после этого открыть кран подачи газа, расположенный на магистральной трубе.
В случае появления мыльных пузырей в месте резьбовых соединений следует немедленно перекрыть газовый кран и принять меры по повторной герметизации стыков. Если же пузыри не появились, то можно приступать к пробному запуску печи, не удаляя мыльный раствор со стыков. Это необходимо для того, чтобы проследить, как будут вести себя соединения под давлением.
Зажигать конфорки следует специальной пьезозажигалкой для газа либо спичками. Использование бензиновых моделей, а также не приспособленных для этого газовых зажигалок курильщиков – запрещено.
Перед розжигом духовки рекомендуется открыть дверцу шкафа и проветрить его в течение нескольких минут. Затем нужно скрутить бумажный жгутик, зажечь его от пламени спички и поджечь горелку.
После того как все конфорки и духовой шкаф будут включены, необходимо ещё раз проверить резьбовые соединения гибкого шланга на присутствие пузырей, при их отсутствии – удалить мыльный раствор с помощью влажной тряпки.
Горение голубого топлива должно протекать равномерно, без отрывистости и всполохов огня, которые могут повлечь за собой выделение угарного газа и деформацию конфорок

Пламя должно иметь голубовато-фиолетовый оттенок без красно-жёлтых проблесков, а высота его должна составлять не больше 2,5 см.
В процессе приготовления пищи важно следить за тем, чтобы пламя едва касалось дна кастрюли и не выходило за её пределы. Иначе при соприкосновении газа с холодной поверхностью дна происходит эффект «химического недожога», ведущий к риску образования СО2. В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе

Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе. Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

О том, как установить шланги для газовой плиты, смотрите в следующем видео.

Как подключить газовую плиту своими руками

Место, куда устанавливают газовую плиту или иное оборудование, должно быть предусмотрено проектом дома и квартиры. В противном случае необходимо получение разрешения государственной газовой службы.

Подключение приборов лучше доверить специалистам, но если есть желание сделать это самостоятельно, следует изучить соответствующие правила. Помните, что допущенные ошибки могут привести к утечке газа, а также вы автоматически лишаетесь ряда преимуществ:

У вас не будет на руках такого документа, как «Акт наряд на подключение-отключение газоиспользующего оборудования жилых зданий», а значит при несчастном случае вина полностью ляжет на ваши плечи.
В случае установки новой газовой плиты и ее последующей поломки, вы не сможете произвести ремонт по гарантии из-за самостоятельного подключения.

Современные газовые плиты реализуют с полным комплектом необходимых для подсоединения приспособлений: фитинги, переходники и шланги. К отдельным моделям могут от 2 до 4 форсунок различного типа. Подробные и наглядные инструкции достаточно понятно разъясняют всю процедуру подключения. Итак, распаковав плиту и проверив наличие все деталей, следует приготовить необходимые инструменты:

газовый разводной ключ № 1;
ключ рожковый (22×24);
отвертка крестовая;
газовый шланг;
шаровой кран.

Для проверки качества подсоединения понадобится мыльное средство либо пена для бритья и кисточка для нанесения.

Первое, что необходимо сделать — это отключить подачу газа, перекрыв кран на отпуске. Затем проверить перекрытие подачи путем включения конфорки. Одновременной со сменой плиты можно произвести замену крана перекрытия.

Открыть форточку, приготовить мокрую тряпку, уплотнительную нить или ленту.
Снять старый кран и заткнуть трубу мокрой тряпкой.
Очистить резьбу и намотать на нее нить или ленту.
Извлечь тряпку, навинтить на резьбу новый кран.
Проверить герметизацию мыльным средством.

Как проверить надежность подсоединения: нанести на место стыковки мыльное средство или пену для бритья. В случае утечки оно начнет пузыриться.

Установка новой газовой плиты

Теперь на место старой или в любую другую часть кухни необходимо поставить новую плиту, выдержав такое расстояние от стены, какое указано в инструкции по установке, как правило, от 6 мм. Выровняйте плиту по горизонтали при помощи регулировочных ножек и уровня, убедитесь в ее устойчивости.

Предполагается, что гибкий шланг подключения уже есть, а потому последующим этапом станет его подключение к плите, а затем к газовому стояку. На штуцер шланга следует намотать уплотнитель (нить или лента), а затем закрутить его в кран отпуска.

Аналогично поступают со вторым концом, присоединяя его к газовой плите. Часто в комплектацию новых моделей входит прокладка с металлической сеткой для защиты от загрязнения. Ее необходимо установить между гибким шлангом и входов в плиту.

Заключительный этап установки газовой плиты — проверка качества подсоединения. Используйте приготовленное заранее мыльное средство. Отсутствие пузырей говорит о том, что с подключением газовой плиты вы справились на отлично!

Если у приобретенной вами плиты вход меньшего или большего диаметра чем диаметр крана отпуска и шланга, необходимо приобрести в специализированном магазине переходник. При его установке следует также использовать уплотнитель, а затягивание производить двумя шаровыми ключами. При проверке качества соединения не забудьте проконтролировать места стыковки плиты, переходника и шланга.

Кстати. В промышленном газовом оборудовании применяются фитинги a газоснабжение.

Как подключить газовою плиту к баллону

Перед установкой газовой плиты на даче и в частном доме с использованием баллонов сжиженного газа, убедитесь, что ваше помещение соответствует все правилам безопасности. Затем следует сменить сопла в горелках на меньший диаметр, так как баллонный газ обладает большим давлением.

В остальном инструкция по подключению и последующей проверке повторяет все этапы подсоединения газовой плиты к стационарному источнику газа.

Правильное подключение газовой плиты гарантирует отсутствие утечек, проблем с местной газовой службой и положительные эмоции во время приготовления пищи.

Безопасность

При подключении газовой плиты обязательно прочтите инструкцию по эксплуатации плиты. Там наверняка есть пункт безопасное подключение плиты своими руками.

пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Требования безопасности

При подключении газового оборудования важно соблюдать требования безопасности. Это порядок выбора места размещения баллона, рекомендации к шлангам, а также наличие вспомогательных аксессуаров для монтажа, таких как редуктор, перекрывающий кран, расходомер и т.д

После того, как подключение выполнено, нужно регулярно проводить осмотр соединений, диагностировать их на отсутствие утечки, а также осматривать шланг на предмет повреждений, даже незначительных.

Если во время эксплуатации плиты чувствуется запах газа, нужно перекрыть его подачу, проветрить помещение и осмотреть оборудование на предмет утечек. Если проблема не выявлена или не устранима, необходимо вызвать соответствующую газовую службу. Включать свет или пользоваться электроприборами в этом случае запрещается.

Итак, чтобы подключить газовую печь к баллону, лучшим решением будет вызов специалистов. Если это по какой-либо причине неосуществимо, настроить технику можно своими силами, но при условии обязательного и скрупулезного соблюдения техники безопасности и указанного порядка действий. Наглядно увидеть процедуру подсоединения можно на видео.

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

установка баллона;
подключение к плите;
подключение к баллону;
проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

на улице в специальном металлическом ящике;
в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

расстояние от него до плитки должно составлять не более 1 м;
запрещается установка внутри дома при наличии более 2-х этажей;
нельзя располагать баллон в подвальном помещении;
расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

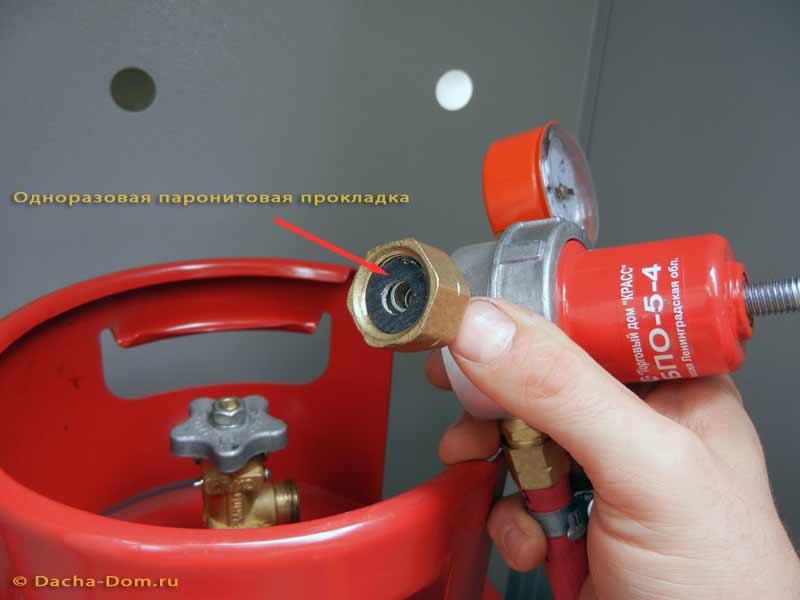

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

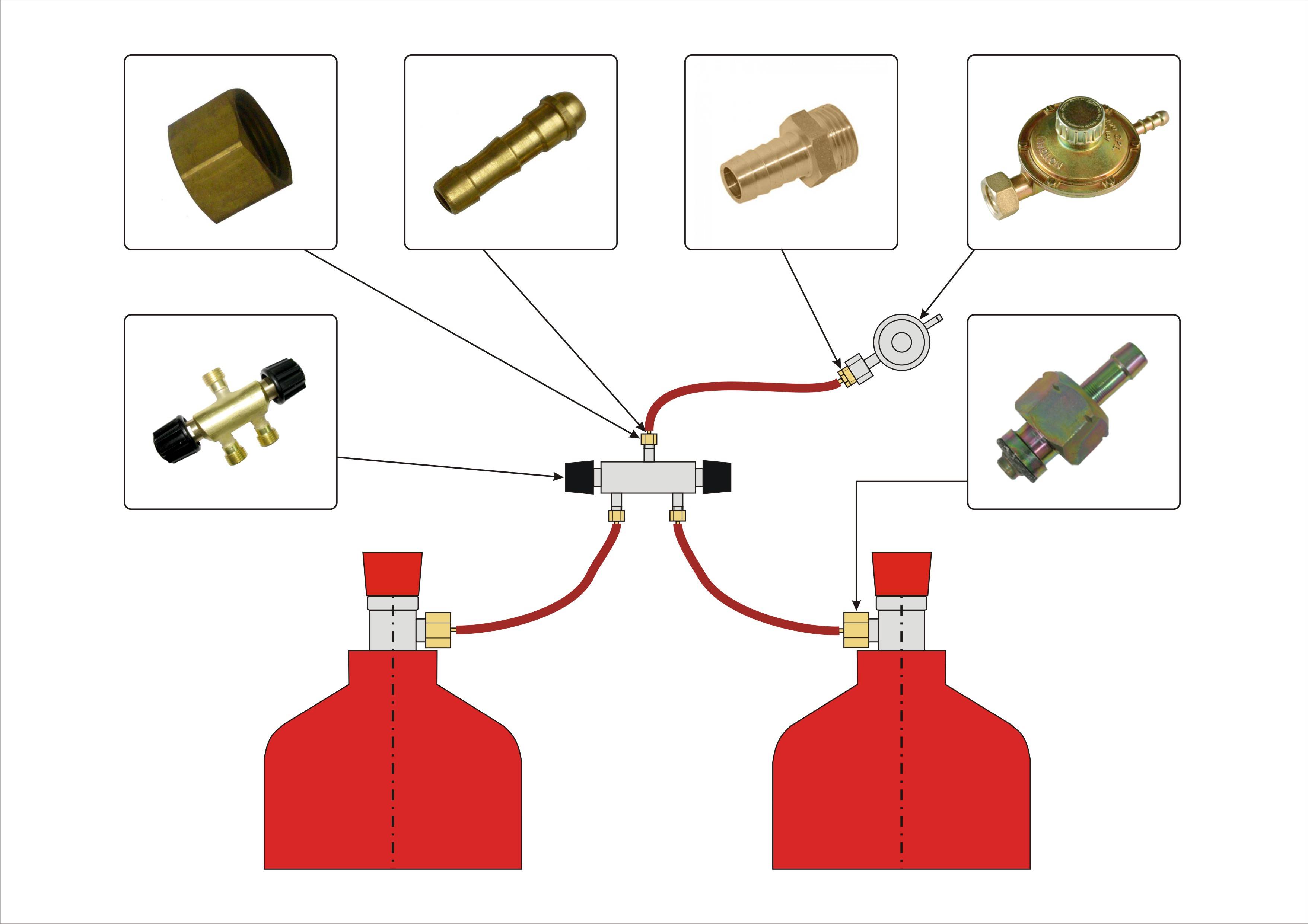

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

подготавливается мыльный раствор;
губкой (тряпкой) раствор наносится на места соединений;
если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Установка варочной панели

Панель разместили по центру проложенного в стене вентиляционного канала, к которому будет подключена кухонная вытяжка. Под столешницей запланировали установить независимый духовой шкаф. Проём под панель вырезали, предварительно просверлив по углам отверстия, в которые легко вставить полотно электрического лобзика. Поскольку на нашей кухне установлена столешница из древесно-стру-жечной плиты, мы защитили кромку проёма от воды и разбухания, нанеся на неё слой санитарного силиконового герметика. На края проёма под плиту наклеили уплотнительную ленту.

На панели необходимо было заменить газовые форсунки, поскольку она была настроена на магистральный газ. Современные производители включают набор форсунок с отверстиями различного диаметра в комплект поставки своей продукции.

Нашу баллонную установку мы расположили на улице. Этого требуют противопожарные нормы, зафиксированные в Постановлении Правительства РФ № 390 «О противопожарном режиме». И хотя в некоторых других документах допускается установка баллонов в квартирах, мы всё же решили не рисковать.

Доработка плиты под баллонный газ

Далеко не каждая плита изначально может работать от сжиженного газа. Основным препятствием служит более высокое рабочее давление, из-за которого в конфорках наблюдается недостаток кислорода, что выражается в жёлтом цвете горения и появлении копоти.

Исправить ситуацию можно путём замены жиклёров для метана на сопла для СУГ. Они имеют в точности такой же форм-фактор, но диаметр отверстия несколько меньше. Если планируется подключение новой плиты, с ней в комплекте, скорее всего, должен идти набор жиклёров для сжиженного газа. Если жиклёров для замены нет, их можно приобрести за умеренную цену.

Диаметр отверстий в жиклёрах для сжиженного газа зависит от давления в исходящей камере редуктора и мощности горелки. Так, стандартными значениями для плит на сжиженном газе считаются диаметры 0,43–0,6 мм для давления 50 мБар и 0,5–0,75 для давления на 30 мБар. Отдельные производители плит могут устанавливать собственные значения диаметров, при этом использование сопел с отличающимися диаметрами отверстий может привести к прекращению действия гарантии.

Замена жиклёров может выполняться двумя способами в зависимости от конструкции плиты. В простейшем варианте достаточно снять корпус горелки и заглянуть внутрь посадочной гильзы. Если на дне виден жиклёр — шестигранная головка с отверстием по центру — его выкручивают торцевым ключом на 7 или 8 мм и вкручивают сопло для замены. Если внутри виден конус с отверстием, придётся снять верхнюю панель, открутив несколько болтов на бортах с разных сторон. Сам жиклёр в таком варианте конструкции не выкручивается, он запрессован на сальниковых уплотнениях. Нужно разжать усы обжимной муфты, сдвинуть сопло вниз вместе с подводящей трубкой, а затем вытащить жиклёр с посадочного штуцера и установить новый.

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

Вес. Легче стального почти вдвое.
Удобство обращения. Есть удобные ручки.
Прозрачность. Уровень заполнения можно легко увидеть.
Удобство хранения. Можно ставить один на другой и штабелировать.
Срок службы. Срок службы практически неограничен.
Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5…-10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5. -10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Подключение газового баллона к плите на даче

В основном монтаж баллонного газа доверяют специалистам, но выполнить данную работу можно и без посторонней помощи. Для этого нужно внимательно изучить правила пожарной безопасности, грамотно определить площадку для монтажа и владеть элементарными навыками общения с гаечными ключами.

Выбор места для баллона

Чтобы повысить безопасность людей, газовое оборудование помещают в специальный металлический ящик, который по возможности располагают около глухой стены. Кожухи пристройки защитят баллон от воздействия внешних факторов и скроют его от посторонних глаз. Газовый шкаф можно поставить как внутри помещения, так и снаружи.

@content3.jdmagicbox.com

При хранении оборудования на кухне:

газовый баллон устанавливают на одном уровне с плитой на расстоянии 60 см, от горелки/радиатора/окон/дверей — 1 м, от топочной печи — 2 м;
максимальная ёмкость — 10 л.

При хранении оборудования на улице:

газовый баллон располагают на ровной и сухой поверхности;
минимальная дистанция от окон дома — 1 м, от вентиляционных отверстий и поленниц — 3 м, от входной двери — 5 м.

Чтобы не возникало проблем с подачей топлива в холодное время года, устройство утепляют кирпичом красного/бутового огнеупорного типа, стекловатой, оцинкованными листами жести или плитами из базальта.

Монтаж оборудования запрещено производить:

в жилых комнатах;
ниже уровня земли;
в подвальных помещениях;
при наличии в доме трёх и более этажей;
в проходе, который может использоваться для эвакуации в случае пожара.

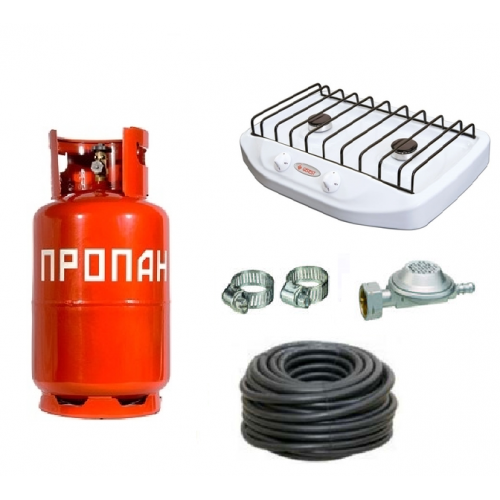

Необходимые инструменты и материалы

хомут (2 штуки);
герметизирующая лента;
крестообразные отвёртки;
резинополимерный гибкий водовод;
трубный, рожковый и разводной ключи;
газовый редуктор для баллона (рабочий режим — 30 mbar);
штуцер с внутренней резьбой и носиком для присоединения шланга.

Доработка плиты под газовый баллон

Для перевода кухонного оборудования на сжиженное топливо нужно всего лишь заменить имеющиеся инжекторы на жиклёры с более узким диаметром отверстия. Обычно добросовестные производители комплектуют нагревательные приборы запасными форсунками для разного вида газовых смесей. Но если их не оказалось, то инжекторы можно приобрести в любом магазине бытовой техники.

@i.ytimg.com

Пошаговые действия по доработке плиты под газовое устройство:

Отключить кухонную печку.
Снять верхнюю крышку и конфорки.
При помощи шестигранного ключа выкрутить старый жиклёр и заменить его на новый. Повторить аналогичные действия с остальными инжекторами.

Подключение горелки

Чтобы подключить нагревательный прибор к баллону, нужно на его патрубок вкрутить штуцер. Затем на его носик необходимо одеть резинополимерный гибкий водовод. В месте соединения установить резиновую прокладку. Газовый шланг закрепить хомутом.

Переходники применяются только в случае несовпадения размера водовода и выходного патрубка.

Присоединение к оборудованию

Теперь второй конец шланга нужно прикрепить к газовому регулятору давления и стянуть кабельной стяжкой. При помощи прокладок из паронита примкнуть редуктор к баллону. Крепёж совершить гаечным ключом.

Проверка герметичности

Распознать утечку можно простым народным методом: в небольшую ёмкость наливают тёплую воду и средство для мытья посуды. Готовый мыльный раствор наносят губкой (тряпочкой) на все газовые резьбовые соединения.

@i.ytimg.com

Верным признаком нарушения герметичности будет надувание мыльных пузырьков. В таком случае на проблемном участке меняют прокладки, подтягивают хомуты или ставят новый водовод.

Ввод установки в эксплуатацию

Если вся конструкция собрана, самое время приступить к подключению. Для этого нужно открыть кран плиты и попытаться последовательно разжечь конфорки, тем самым проверяя давление в системе.

Если все диски коптят или горят красным/оранжевым/жёлтым цветом, следует провести регулировку давления редуктором. Потухание только некоторых деталей означает неправильный выбор инжекторов.

Если конфорки тухнут при минимальном огне, необходимо немного поднять давление винтом редуктора.

Как видите, произвести газификацию дачи можно, даже не подключаясь к центральной сети

Главное — строго соблюдать все необходимые меры предосторожности и использовать только сертифицированные материалы и оборудование

Подключение баллона к газовой плите

ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

Обзор популярных моделей

Правила использования

Подключение газовой плиты к наружной баллонной установке

Тонкости эксплуатации
