Как выполняется калибровка квадрокоптера

Питание

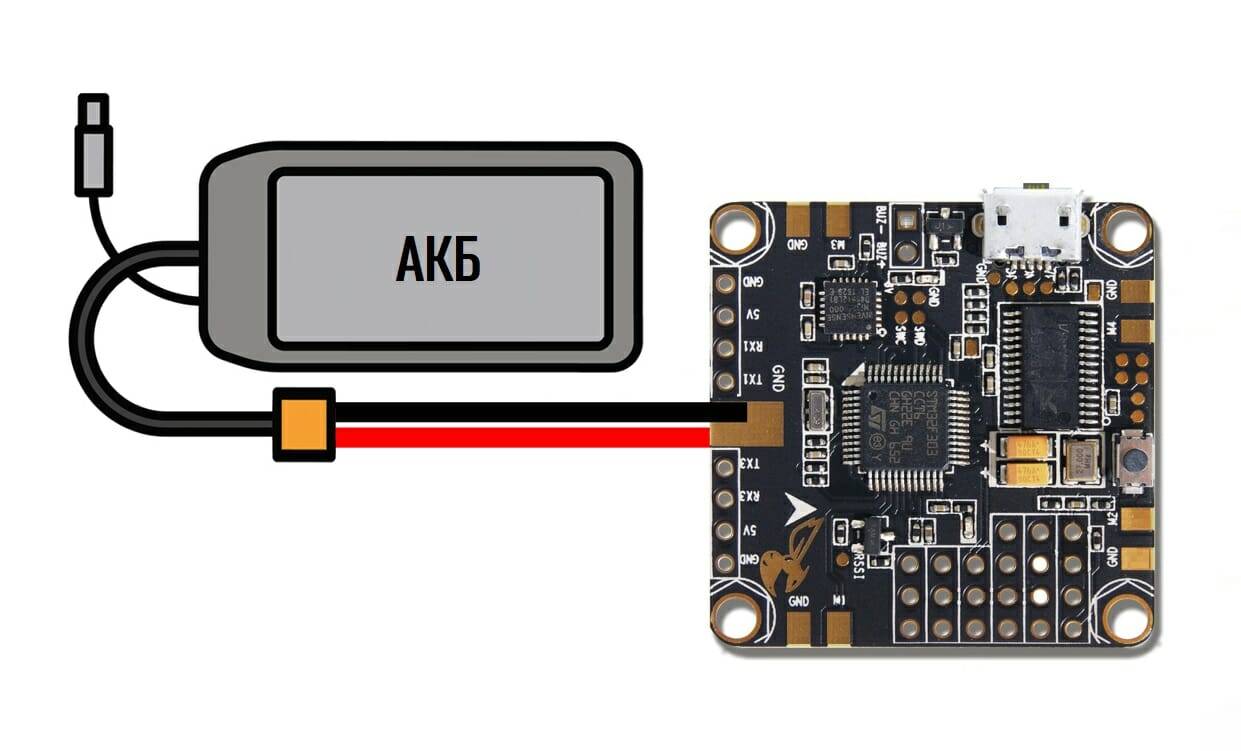

Часто в спецификации полётного контроллера описываются два диапазона напряжений, первый из которых представляет собой диапазон входного напряжения самого контроллера полёта (большинство работает при номинальном напряжении 5В), а второй — диапазон входного напряжения основного микропроцессора (3.3В или 5В)

Поскольку контроллер полёта является встраиваемым устройством, вам необходимо обратить внимание только на входящий диапазон напряжения контроллера. Большинство контроллеров полёта мультироторных БЛА работают при напряжении 5В, так как это напряжение вырабатывает BEC (для получения дополнительной информации см

раздел «Силовая установка»).

Повторим. В идеале не нужно запитывать контроллер полёта отдельно от основной батареи. Единственное исключение — если вам нужна резервная АКБ на случай, когда основная батарея отдаёт столько энергии, что BEC не может вырабатывать достаточно тока/ напряжения, вызывая тем самым отключение питания/сброс. Но, в таком случае вместо резервной батареи часто используют конденсаторы.

Как проверить калибровку квадрокоптера

Самый простой способ понять откалиброван квадрокоптер или нет, это сделать тестовый полет. Хаотичная смена траектории при полете, говорит о необходимости произвести триммирование.

Перед калибровкой проверяем джойстики на пульте управления. На многих моделях по умолчанию правый стик отвечает за движение вверх-вниз, а левая сторона вперед-назад-влево-вправо. Включаем пульт, запускаем дрон в воздух на небольшую высоту – до 1 метра. И пробуем им управлять, задавая различные направления.

Перед тем, как прикрепить моторы к раме, измерьте длину винтов. Слишком длинные могут повредить обмотку мотора, что приведет к короткому замыканию, да и просто испортит двигатель.

Подключите квадрокоптер к Betaflight Configurator, перейдите во вкладку Setup, там вы увидите 3D-модель дрона. Подвигайте во все стороны дрон (который у вас на столе), он должен полностью повторять ваши движения. Если вы наклонили нос вниз, то моделька тоже должна наклониться стрелкой вниз.

Если вы наклонили дрон носом вниз, а моделька наклонилась вправо, значит, вам нужно внести корректировки во вкладке Configuration, в блоке меню «Board and Sensor Alignment». Как правило, проблемы такого характера бывают с осью вращения. Там нужно будет выставить значение в градусах, например, 170 (число рандомное, все зависит от того, как будет вести себя моделька по отношению к реальному квадрокотперу).

Проверить нужно следующее:

  • все ли двигатели работают;
  • в правильном ли направлении они крутятся;
  • нет ли механических повреждений.

Подключите аккумулятор, запустите Betaflight configurator и перейдите во вкладку Motor. Поставьте флажок в положение «I understand» (я понимаю). Теперь по одному ползунку поднимайте вверх и смотрите, в какую сторону крутится мотор, схема вращения будет на той же странице. Не нужно сильно раскручивать моторы, без пропеллеров это им только вредит.

Если один из двигателей не реагирует или дергается, проверьте качество пайки от полетного контроллера до ESC (регуляторы оборотов) и от ESC до моторов.

Подключитесь к бетафлайт и перейдите во вкладку «receiver». Подключите аккумулятор, включите пульт. Проверьте, все ли команды реагируют. Когда вы двигаете стиками и переключателями, цветные полоски тоже должны двигаться.

Если ничего не происходит, убедитесь, включен ли приемник и пульт, правильно ли подключен приемник. Также убедитесь, что во вкладке Конфигурация выбран правильный тип приемника (IBus, SBus и т.д.), а также правильный ли выбран протокол работы (мультишот, дшот и т.д.).

или внеся корректировки через CLI, подробнее здесь (в статье это заголовок Receiver).

Неправильные средние значения приведут к тому, что ваш дрон начнет дрейфовать и лететь в разные стороны (смотря какой канал не в середине).

Проверьте, какое число показывает стик газа, когда он в нижнем положении. Число не должно быть выше 1040, в противном случае дрон не получится заармить (запустить двигатели).

Просто необходимая вещь для гоночного квадрокоптера (да и для съемочного тоже), используется в основном для поиска после падения, своим сильным писком поможет найти дрон даже в густой траве. Также пищалка может издавать сигналы при неисправностях, готовности к взлету, низком заряде аккумулятора и так далее.

Основные правила полёта

Здесь мы поговори о том, каких правил стоит придерживаться перед и вовремя первого полёта. Безопасность превыше всего!

  1. Выберите для полётов хороший безветренный день.
  2. Место для полёта должно быть в виде большой открытой площадки без зданий или линий электропередач.
  3. Убедитесь, что бы в месте запуска и полёта отсутствовали люди, животные, имущество.
  4. Перед запуском проведите осмотр дрона на наличие неисправностей/повреждений, неправильно/ненадёжно установленных пропеллеров, защиты пропеллеров, камеры и т.д.
  5. Постарайтесь свести к минимуму любые факторы, которые могут отвлечь вас на момент полёта, например, стоит перевести свой мобильный телефон в бесшумный режим и т.д.

Первый вылет

После обеспечения безопасности можно переходить к практическим тренировочным полётам. Начинать надо с простого, и первым делом проработайте следующее:

  1. Отработайте взлёт и зависание в воздухе на высоте до двух метров с последующей посадкой.
  2. Совершите короткие полёты из точки «А» в точку «Б» с последующей посадкой.
  3. Добейтесь уверенного стабильного пилотирования при выполнении первых двух пунктов.

Как проводят калибровку

Для настройки квадрокоптера необходимо выполнить несколько шагов.

Первый этап основан на подготовке к полету. Необходимо установить аккумулятор (если батарея не встроенная) и расположить квадрокоптер на ровной поверхности. Затем включить дрон и подождать секунд 10 для автоматической настройки гироскопов. Последним шагом является соединение пульта управления с бортовым компьютером, который отличается в зависимости от модели квадрокоптера:

  • 3-axis — включить пульт и подождать около 7 секунд. Повторяющиеся короткие сигналы сообщают о процессе подключения. Длинный сигнал означает об окончании процесса и успешной связи с квадрокоптером.
  • 6-axis — включить пульт и поднять стик газа до упора вверх, а затем сразу вниз. Звуковой сигнал будет означать, что произошла привязка пульта к квадрокоптеру.

На втором этапе необходимо разобраться в функциях пульта управления. Для перемещения дрона в горизонтальной оси необходимо использовать стик справа (крен вбок и наклон вперед), а движение по вертикальной оси обеспечивается стиком слева. Пробный запуск дрона проводят на открытой местности с минимальным количеством препятствий. Наилучшим вариантом является свободное пространство в радиусе 50 метров. При этом необходимо учитывать ветер, который может смещать дрон даже при правильной калибровке.

Третий этап основан на выявлении нарушений полета и проведении триммирования джойстиков. Чтобы правильно настроить квадрокоптер необходимо выяснить, какой конкретно стик вызывает нарушение:

  • наклон вперед и назад вызывает левый рычаг;
  • крен влево и вправо обеспечивает правый стик;
  • наклон и крен — значит калибровать необходимо оба рычага.

Калибровка проводится на высоте более 50 сантиметров, иначе полет осуществляется за счет воздушной подушки, образуемой винтами. Выявить нарушения на данной высоте не представляется возможным.

На четвертом этапе производится механическая или автоматическая калибровка, а также перенастройка гироскопов. Триммирование проводится обязательно в воздухе, а настройка гироскопов на ровной поверхности. Гироскоп регулируется выполнением комбинации стиков, которые различаются в зависимости от модели. При отсутствии инструкции можно попробовать следующие варианты, выполняемые двумя стиками одновременно: влево и вниз либо вниз и вправо. Об успешном завершении сообщит светодиодная подсветка, которая несколько раз моргнет.

Советы и типичные ошибки

На первых этапах никогда не запускайте аппарат слишком высоко, особенно в тех ситуациях, когда недалеко от вас находится огромное количество людей. При совершении малейших ошибок техника может не только упасть и сломаться, но также травмировать окружающих людей. Вращающиеся лопасти могут нанести серьезные увечья.

Если вы новичок, никогда не направляйте аппарат сторону рек. Затем, уже после освоения базовых навыков, вы сумеете полноценно пользоваться квадрокоптером над реками, на территории парков и мест, где сосредоточено большое количество людей.

Неопытным пользователям не нужно приобретать дорогостоящие модели. Вне зависимости от аккуратности обучения управлению или места для тренировочных полетов, всё-таки нередко приходится сталкиваться с ситуацией, когда коптеры падают. С другой стороны, техника предлагает широкие возможности для новичков, упрощающих маневрирование в сложных местах – четвертые Фантомы даже анализируют обстановку с помощью бортовых датчиков, предотвращая столкновения.

Беспилотник — это устройство с простой схемой управления. Набравшись немного практики, вы сами убедитесь в этом.

Источник

Для чего нужна калибровка квадрокоптера

Дрон в полёте может клониться в стороны и крутиться по кругу. Неправильная настройка квадракоптера может привести к несчастному случаю, Вы можете нанести телесные травмы себе и окружающим или испортить чьё нибудь имущество и вся ответственность ляжет на оператора который управлял данным аппаратом. Так что с помощью триммирование квадрокоптера  Вы сможете его  настроить и избежать непредвиденных ситуаций.

Следует ли калибровать квадрокоптер?

Чтобы это понять, поднимите его на высоту и попробуйте полетать. Команда «вперёд» даёт на дрон сигнал лететь строго вперёд, без наклонов в какие-либо стороны. Точно так же проверить и другие направления. Если нарушения при полёте были выявлены – не стоит откладывать дело в долгий ящик, надо действовать.

Где должна происходить калибровка?

Калибровка квадрокоптера осуществляется на высоте более полуметра. Так и безопаснее, и ничего не мешает. Калибровать удобней всего при безветрии.

Типы калибровки

Существует 3 типа калибровки:

  1. Механическая – её используют в случае, если отклонение от необходимой оси не слишком большое. Осуществляется путём подкручивания регулятора тяги коптера.
  2. Автоматическая – осуществляется настройкой аппарата с пульта управления. Нужна, если требуется сместить триммер на 5 позиций или больше. Калибровка зависит от пульта и контроллера, так что без мануала тут не обойтись.

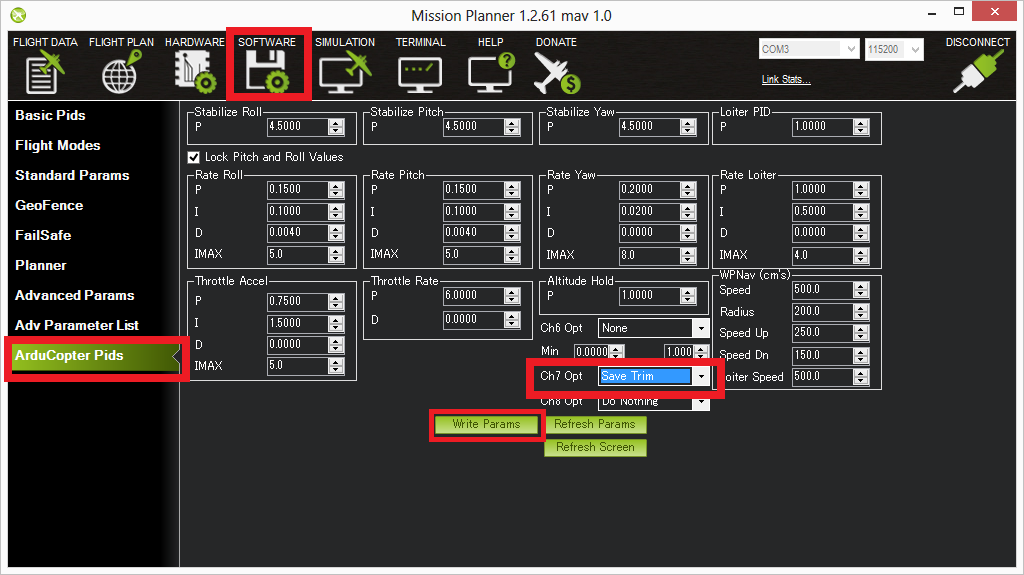

  3. При помощи программного обеспечения mission planer. Программа заточена для работы с платами Ardupilot. Все необходимые настройки задаются программно. Обычно производится перед первым полётом собранного дрона.

Для калибровки выполните следующие действия

  • Включите передатчик радиоуправления (само радиоуправление должно быть отлажено). Выставьте ручку газа на всю.
  • Возьмите Li-Po аккумулятор и подключите к разъёму Power-модуля, чтобы включить автопилот.
  • Далее APM начнёт моргать красными и синими светодиодами. Это значит, что он готов для калибровки после следующего включения. Отключите аккумулятор от APM.
  • Опять включите питание. Регуляторы издадут стандартный сигнал (число сигналов равно числу банок в батарее), а после издадут двойной короткий сигнал, подтверждающий калибровку по максимальной скорости.
  • Опустите ручку газа до минимального положения. Один длинный сигнал – откалибровано по минимальной скорости.
  • Теперь регуляторы для APM8 успешно откалиброваны. Можете проверить работу моторов.
  • Уберите газ на минимальное состояние и выключите питание Ardupilot.

Калибровка квадртокоптера. Основные моменты

Существует два варианта действий:

  • механическая (применяется при небольшом отклонении в полете, представляя собой обычное подкручивание регулятора, отвечающего за тягу в одну или другую сторону, который расположен между сервоприводом и тарелкой);
  • автоматическая (предполагает настройку работы напрямую с пульта управления и проводится при необходимости сместить триммер на 5+ позиций).

Сама калибровка проводится следующим образом:

Если появились проблемы, то сбрасываем до нуля настройки. Для этого поставьте дрон на ровную горизонтальную площадку, включите его и потяните одновременно левый джойстик вниз, а правый налево. Сделайте паузу, необходимую для настройки гироскопа, а затем одновременно левый стик отведите вниз, а правый направо. дождавшись калибровки акселерометра

Теперь попробуйте вновь запустить дрон и поднять его на высоту не меньше полуметра (ниже нет смысла, так как коптер будет удерживаться воздушной подушкой, образующейся при вращении винтов). Если проблема не исчезла, то требуется триммирование.

Достаточно простой процесс, позволяющий точно откалибровать движения дрона и обеспечить хорошую управляемость в полете

  • если квадрокоптер клонит влево, то триммировать по рудеру его нужно в правую сторону и наоборот;
  • если при полете дрон кивает носом вперед, то триммируем назад и обратно.

Для оценки направления, требующего настройки, достаточно сделать разворот квадрокоптера на 360 градусов по любому из основных направлений. Для этого достаточно потянут правый стик в одну из сторон и нажать верхнюю кнопку.

Принципиально триммирование и настройка подобных дронов не отличается от описанной выше процедуры. Ее можно легко провести собственными силами с помощью инструкции, прилагаемой к коптеру

Про этот момент нужно обязательно помнить и если не удается произвести настройку квадрокоптера, то обратите внимание на уровень заряда

Сам процесс калибровки и триммирования не отличается от моделей других производителей. Для начала нужно запустить дрон на высоту чуть выше полуметра и понаблюдать за ним. Если происходит самопроизвольное смещение, то нужно подкорректировать, учитывая следующие моменты:

  • при вращении влево триммер под левым джойстиком управления нужно медленно сдвигать вправо до момента прекращения подобного движения и на оборот;
  • при движении аппарата вперед или назад нужно передвигать триммер под правым джойстиком также в противоположном направлении.

Здравствуй, пилот! Калибровка квадрокоптера, или его триммирование, как ты, наверное, уже знаешь, важный этап его создания и использования. Бывает, что аппарат начинает вести себя не так, как ты этого хочешь. Это нужно срочно исправлять, и сегодня я расскажу тебе как это сделать. Располагайся поудобнее, погнали!

Так как это достаточно трудоёмкий процесс, пусть и простой, то будь готов к тому, что ты зависнешь на этом на несколько часов. (сложно будет особенно начинающим пилотам) Конечно, если ты хочешь добиться хорошего результата. Для начала нужно чётко понять с какой именно осью у тебя проблемы. Не иди методом научного тыка, он здесь не поможет.

Как выявить откалиброван квадрокоптер или нет

Довольно просто: произведите тестовый полет. Если траектория движения квадрокоптера меняется хаотично, значит, ему необходимо триммирование.

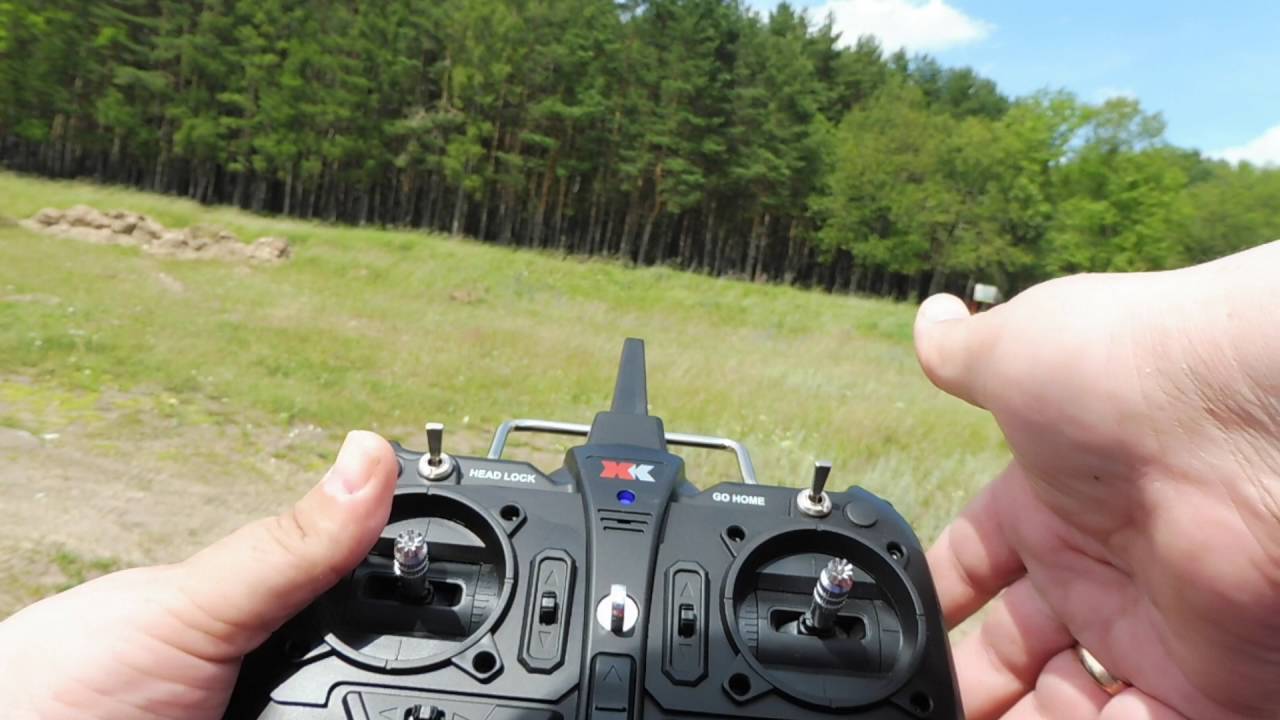

Начинается процесс калибровки с проверки джойстиков. Включите пульт управления. Обычно правая часть отвечает за вертикальное управление, левая – горизонтальное. Далее поднимите дрон в воздух, можно на полметра. А теперь попробуйте задать ему направление. Кренит в правую сторону. Проведите регулировку по левому стику. Клонит вниз. Тогда откалибруйте по правому стику.

На данном этапе важно понять, какой настройкой вы будете пользоваться. Есть два варианта:

Есть два варианта:

  • Первый – механическая калибровка. Используется тогда, когда отклонение не очень значительно, и представляет собой подкручивание регулятора тяги.
  • Второй вариант – автоматическая калибровка. Применяется при необходимости смещения триммера на 5 и более позиций. Представляет собой настройку работы дрона непосредственно с пульта управления.

Механическая или автоматическая калибровка? Делаем выбор!

Механическая настройка выполняется только тогда, когда отклонения практически незаметны, но могут быть ощутимы на большой высоте. Как только надо смещать триммер больше, чем на 5-6 позиций, владельцам дрона советуют провести настройку с пульта управления.

Механическая калибровка заключается в подкручивании регулятора тяги между так называемым сервоприводом дрона и тарелкой конструкции. Автоматический метод предполагает использование специальных переключателей.

Квадракоптер летит вперед? Триммер тангажа должен быть в нижнем положении. Если имеете дело с наклонении коптера назад, триммер ставят в верхнее положение и пытаются выровнять конструкцию, которая зависла в воздухе прямо перед Вами.

Квадракоптер периодически уносит влево? Триммер должен задержаться в правом положении. Уносит в правую сторону? Триммер — в левую.

Всегда стоит получить консультации у специалистов, если Вы понятия не имеете, как правильно осуществить калибровку квадракоптера, поскольку дорогая вещь может просто упасть с большой высоты или же столкнуться с фасадом дома или столбом. Неуправляемый квадракоптер — это настоящая проблема. Решите ее задолго до появления с помощью своевременной настройки выбранного Вами дрона.

Как триммировать квадрокоптер. инструкция

В этой статье мы расскажем вам, как триммировать квадрокоптер. Процесс триммирования можно назвать проще и понятнее – по своей сути, это калибровка устройства. 90% моделей выпускается уже откалиброванными и попадает вам в руки в комплектации Ready to Fly, но в ходе транспортировки от ударов эти настройки могут сбиться. Поэтому, если при полёте ваш коптер имеет крен на какую-то из сторон или вовсе летит не туда, куда вы указываете, не спешите сдавать его как брак – просто произведите триммирование.

Первое, что нужно сделать перед триммированием, — это разобраться с функционалом джойстиков пульта дистанционного управления. Как правило, левый стик отвечает за перемещение дрона в вертикальной оси, а правый – за крены вбок и наклоны вперед. И второе, о чем стоит знать — это то, что процесс триммирования лучше всего производить только в воздухе.

Если устройство не наберет высоту хотя бы в 0,5 метра, то тянуть его будет создаваемая винтами воздушная подушка. Если же он наберет большую высоту, то вы сможете откалибровать его для зависания в воздухе без кренов и наклонов. Триммирование может быть необходимо как левому, так и правому джойстику. Как понять, с каким из рычагов управления проблема у вас?

  • Если квадрокоптер постоянно кренится на левый или правый бок, то триммировать необходимо правый рычаг и производить регулировку по крену.
  • Если квадрокоптер самостоятельно наклоняется то вперед, то назад – триммирование требуется для левого стика, регулировка которого будет производиться по тангажу.
  • Если квадрокоптер одновременно и кренится на бок, и наклоняется, то вам придется откалибровать оба стика.

Для начала стоит понять, в каком из случаев квадрокоптеру требуется калибровка. Итак, вот поэтапный процесс:

  • Первый этап – включение пульта ДУ и квадрокоптера.
  • На втором этапе квадрокоптер запускается и поднимается на высоту минимум в 50 сантиметров. Уже на этом этапе возможно понять, в какую из сторон кренится дрон. Если на этом этапе вам для зависания приходится выполнять дополнительные маневры, можно сразу сказать, что триммирование квадрокоптеру необходимо.
  • На третьем этапе вам предстоит выбрать между механической калибровкой и автоматической.

Теперь рассмотрим, чем отличаются механическая и автоматическая калибровка. Механическая используется в случае, когда отклонения значительные. Если же калибровка требует смещения положения триммера максимум на 5 позиций, воспользуйтесь автоматической калибровкой с пульта.

Процесс механической калибровки заключается в повторении одного и того же пункта – постепенного подкручивания регулятора тяги между тарелкой и сервоприводом. Автоматическая же калибровка подразумевает перечень действий со специальными переключателями в зависимости от проблемы. Так, если вертолет постоянно наклоняется вперед, поставьте триммер тангажа в нижнее положение. Повторяйте это несколько раз, пока коптер не достигнет желаемого положения.

Та же процедура необходима и в случае, если коптер наклоняется назад – только триммер ставится в верхнее положение. Аналогичные действия совершаются и в случае, если нужно откалибровать коптер влево или вправо. Если дрон уносит влево, установите триммер в крайнее правое положение, а если вправо, то в крайнее левое. Процесс настройки квадрокоптера для новичков показан на видео ниже.

Шаблоны Инстаграм БЕСПЛАТНО

Хотите получить БЕСПЛАТНЫЙ набор шаблонов для красивого Инстаграма?

Напишите моему чат-помощнику в Telegram ниже

Вы получите: Бесплатные шаблоны “Bezh”, “Akvarel”, “Gold”

Telegram Viber Vkontakte

или пишите “Хочу бесплатные шаблоны” в директ Инстаграм @shablonoved.ru

Шаблоны Инстаграм БЕСПЛАТНО

Хотите получить БЕСПЛАТНЫЙ набор шаблонов для красивого Инстаграма?

Напишите моему чат-помощнику в Telegram ниже

Вы получите: Бесплатные шаблоны “Bezh”, “Akvarel”, “Gold”

Telegram Viber Vkontakte

или пишите “Хочу бесплатные шаблоны” в директ Инстаграм @shablonoved.ru

Как настроить?

Процесс настройки дрона достаточно сложный и включает в себя множество нюансов, поэтому нужно быть крайне аккуратным

Особенности настройки зависят от целого ряда факторов, среди которых важное значение имеет тип калибровки. Наиболее простой на сегодняшний день считается именно ручная настройка

Для ее проведения достаточно будет найти в инструкции, где находятся крепежные детали для регулировки.

Процедура занимает достаточно много времени и включает в себя следующие этапы.

  • Включение устройства и ожидание его сопряжения с пультом управления.
  • Осуществление проверки по сценарию, который рекомендован производителем.
  • Подкручивание регулировочного болта на определенной оси.
  • Повторение проверки и фиксация полученного результата.
  • Настройка квадрокоптера до тех пор, пока не будет получен нужный результат.

Основной минус состоит в том, что при помощи ручного метода достаточно трудно добиться идеального результата, однако, избавиться от определенных неточностей управления можно. Если происходит калибровка при помощи специального программного обеспечения, то придется осуществить всего несколько манипуляций. Производители дрона заранее закладывают в пульт ДУ функции, которые автоматически проводят настройку.

Основные проверки

Для идентификации проблемы, нужно выполнить ряд проверок:

  1. Проверить, корректно ли работает приемник. Для этого нужно зайти в Betaflight во вкладку «Receiver» и подвигать стики пульта — каждое движение должно правильно отображаться на графике (должны двигаться полоски состояния).

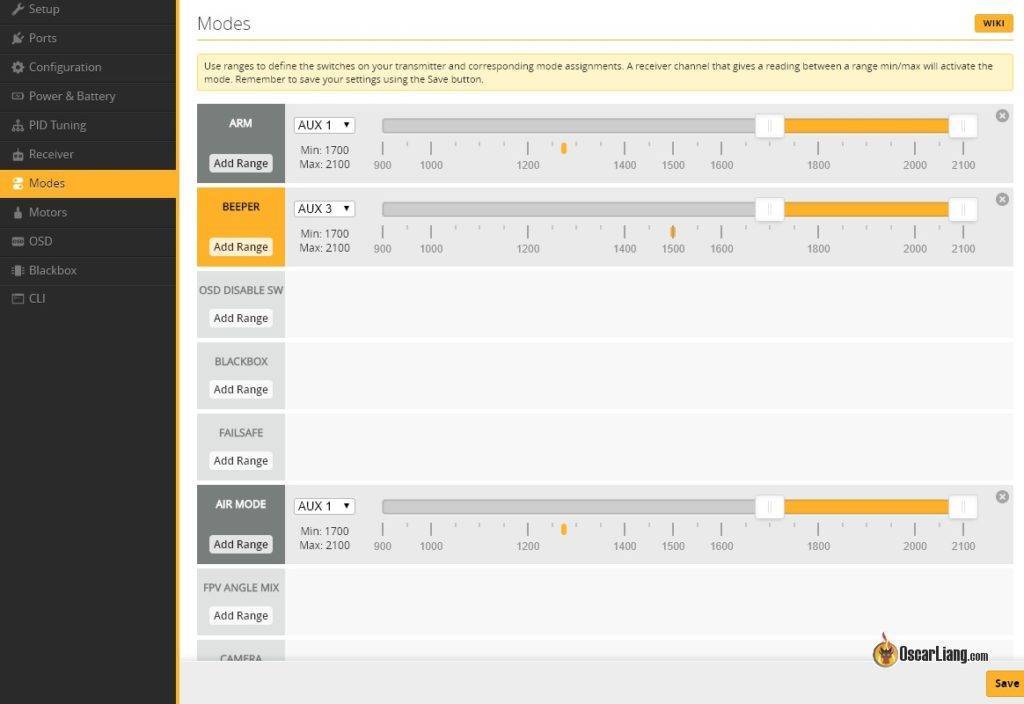

  2. Проверьте, настроен ли пункт ARM во вкладке Modes, должен быть выбран правильный канал (обычно это AUX1), а желтые ползунки расположены в правой части, определяющие положение переключателя. При перемещении переключателя в положение ON, нижний индикатор должен быть в зоне желтых ползунков.
  3. Если к дрону подключен USB (к ПК), то будет активна автоматическая защита. Отсоедините USB-кабель.

Если эти пункты проверены, но проблема не решена, то читайте дальше.

Практические советы

Скорость ветра

Скорость ветра — это первый показатель, на который прежде всего необходимо обращать внимание перед полётом на отрытом воздухе. Не стоит осуществлять полёт, если скорость ветра выше — 6 м/с

Уже при таком ветре дрон в полёте будет не стабильным и его постоянно нужно будет корректировать, что для новичка особенно сложно. При скорости ветра выше 11 метров в секунду пилот и вовсе рискует разбить дрон.

Практикуйте зависание

На практике «зависание (удержание позиции)» даётся куда сложнее, чем может показаться на первый взгляд. Особенно, когда полёт осуществляется в режиме от первого лица (FPV) (не рекомендуется на первых этапах обучения пилотированию). Отработав навык зависания, пилот станет лучше контролировать дрон, а также это позволит ему в будущем снимать красивые кадры с высоты птичьего полёта.

Сбрасывайте газ

Что вы сделаете, если на пути следования вашего дрона на высокой скорости, вдруг оказалось дерево? Кто-то скажет: «Просто облечу его и все». Но на практике порой времени на облёт не остаётся и мудрым решением в такой ситуации будет просто сбросить газ в нуль. Таким образом вы можете существенно снизить вероятность максимального повреждения как самого дрона/рамы, так и отдельных его элементов, таких как моторы, антенны и т.д. Так же стоит напомнить, что не стоит пренебрегать использованием защиты несущих винтов, которая часто прилагается в комплекте, особенно на момент обучения пилотированию, даже если они заметно снижают лётные характеристики коптера.

FPV симуляторы

FPV симуляторы позволяют максимально сократить расходы связанные с разрушением дрона в результате крашей, что особенно актуально на начальных этапах обучения пилотированию. Именно с FPV симуляторов рекомендуется начинать знакомство с управлением дроном новичкам. Рекомендуем наш отдельный материал максимально раскрывающий тему о современных FPV симуляторах.

Советы по настройке и калибровке квадрокоптера

Вообще, информация о триммировании должна содержаться в инструкции производителя. Также в ней всегда указывают, нужно ли вообще производить калибровку после покупки коптера, то есть, во время его первого полета. Но если вы купили китайский дрон за 50$, то нормальной инструкции может в принципе не быть. А если она и будет, то важная информация имеет право отсутствовать – все-таки сколько заплатили, то и получили.

Если вы раньше никогда не работали с коптерами, то далеко не факт, что сможете с первого раза его откалибровать. Новички, как правило, даже при правильных настройках не могут сразу же научиться держать коптер в зависшем состоянии. А если настройки сбиты, поддерживать такое состояние машины очень сложно – ее постоянно кидает в стороны, из-за чего реагировать нужно моментально. Поэтому если есть опытный человек, которого можно попросить помочь, лучше так и поступить. Иначе в процессе калибровки вы рискуете ударить об что-нибудь машину и поцарапать корпус (если не нанести ему еще более пугающие повреждения).

Для калибровки не нужно выпускать коптер в воздух в замкнутом помещении, или в той местности, где куча препятствий. Как минимум за пятьдесят метров лучше пусть ничего рядом не будет. Хотя опытные управляющие способны работать с коптером даже в маленькой комнате, но ведь не все из вас опытные, не правда ли?

Не спешите с калибровкой. Для начала разберитесь в функциях своего пульта. В большинство случаев стик слева необходим для перемещения дрона в вертикальной оси (бывают исключения в зависимости от модели). Правый стик – это крены вбок, также он отвечает за наклон вперед. Настраивать калибровку на земле не рекомендуется, поскольку с такой схемой точности не добиться. Машину придется поднять в воздух.

Правила установки винта на дрон

В комплект квадрокоптера входят детали для сборки, в том числе лопасти и защита. Как их установить? С защитой все предельно просто — найдите паз на луче дрона, вставьте в него рамку детали до упора.

Чтобы правильно установить пропеллеры на квадрокоптер, внимательно следите, какой винт куда ставить. На моторе есть обозначения направления вращения двигателя (буквы, метки). Такая же маркировка стоит и на лопастях. Эти маркировки должны совпадать.

Пример установки пропеллера на коптеры Syma, QS UAV:

  1. Устанавливаете винт на вал.
  2. Ставите пластмассовый фиксатор, совмещаете выемки.
  3. Придерживая лопасти, поворачиваете их до щелчка — с меткой А по часовой стрелке, с меткой Б — против часовой стрелки.
  4. Сверху ставите защитный колпачок (заглушку).

Чтобы снять пропеллер, снимите заглушку, поверните фиксатор против часовой стрелки и снимите его. Потяните вверх за винт и снимите его с вала.

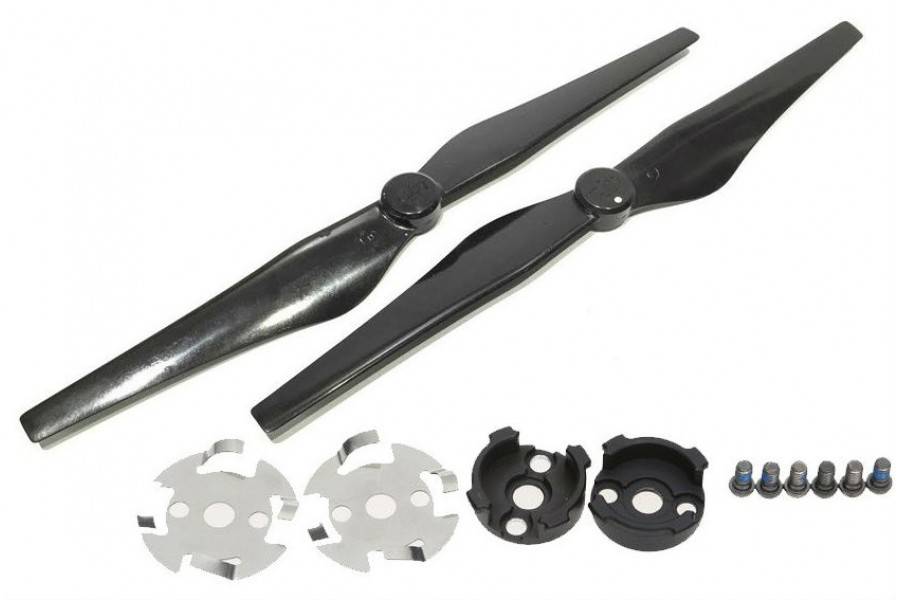

Существенно облегчают установку быстросъемные адаптеры для пропеллеров. Переходник состоит из двух частей — одна крепится на мотор, другая — на винт. Пропеллер легко накручивается на двигатель правого или левого вращения и так же снимается. Такой вариант удобен для частой перевозки квадрокоптеров, например, на соревнования.

Винты, которые вы покупаете отдельно, идут в наборе по 2, 4, 6 штук. Есть лопасти с интегрированной гайкой прямого и обратного вращения для быстрой установки и съема, предотвращающей их откручивание в полете.

Если двигатель — просто штырь, без дополнительных элементов для сборки, вам понадобятся втулки-переходники, которые ставят на вал и затягивают болтами. Сверху поставьте пропеллер, закрепите его нейлоновыми стяжками или резиновым кольцом.

Еще один вариант крепления — цанговый зажим. Цангу поставьте на вал, затем — зажимную втулку с пропеллером и шайбой, зафиксируйте конструкцию коком (гайкой особой формы).

Автоматическая настройка квадрокоптера

Что касаемо автоматической настройки. Здесь действий совершается значительно больше. Работать нужно с переключателями. Например, при наклоне вперед, нужно устанавливать триммер тангажа на нижнее положение. Одного раза, как правило, недостаточно, ставьте триммер до того момента, пока не добьетесь нужного положения.

Подобную процедуру нужно будет проводить и при наклоне назад. Но триммер мы уже установит в верхнее положение. С триммером работаем мы и в случае надобности калибровки летательного аппарата вправо или влево. Например, если дрон постоянно тянет в левую сторону, то триммер ставим в правую сторону. А если устройство уходит вправо, триммер тянем влево. С такими операциями даже новички могут справиться.

Вообще, пускать коптер в полет, не убедившись, что с калибровкой все в порядке — это сумасшествие. Коптер может просто унести в сторону из-за сбитых настроек, и вы его потеряете. Сначала мы колибруем гирокоптеры дрона, дальше убеждаемся, что машина связана с пультом управления. Теперь можно и воздух машину поднять. Но не отправлять его в полет, ведь есть еще и подстройки триммеров. Они помогут нам добиться эффекта зависания коптера в воздухе.
