Подключение электроплиты своими руками

Схемы подключения

Стандартные схемы подключения не зависят от выбранного вами способа подсоединения техники к домашней сети и бывают трех видов: одно-, двух- или трехфазными. Если ваша плита рассчитана на 220В, то надо использовать первый вариант, а если на 380В, то применяются второй и третий варианты.

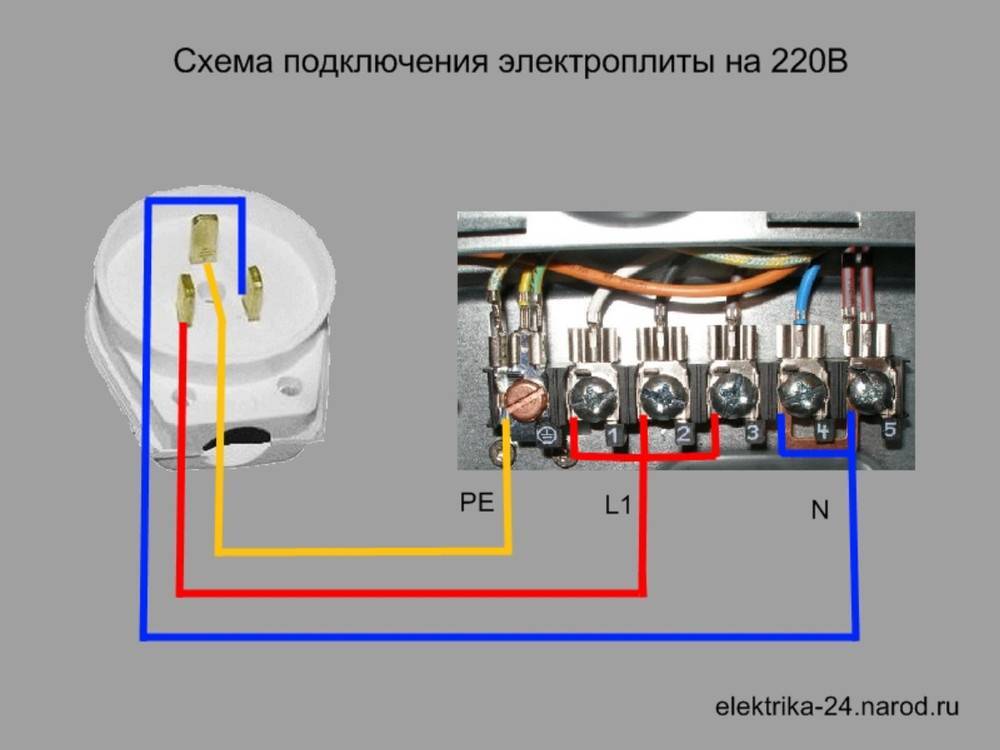

Одна фаза

К однофазной сети осуществляется подключение в городских квартирах многоэтажек, где вся проводка выполнена при помощи трехжильного провода. Чтобы без ошибок подсоединить новую бытовую технику, надо использовать специальные перемычки из меди сечением не менее 6 мм — они обычно присутствуют в распределительных коробках. Если по какой-то причине они отсутствуют, то их легко можно купить в магазине электротоваров. Соединение выполняется по следующей схеме:

• соединяем шиной винты № 1, 2, 3 с символом L;
• вторая шина соединит винты № 4 и 5, помеченные буквой N;
• оставшийся свободным винт с буквами PE используется для подключения заземления.

Провода распределять надо таким образом:

• черный или коричневый провод — это фаза, подключаем к клеммам L 1, 2 и 3;
• синий или ноль — закрепляется на № 1 и 2;
• зеленый — заземление крепим к соответствующей клемме.

Установленный порядок подсоединения разработан инженерами-специалистами в области электрических приборов и обсуждению не подлежит.

Двухфазное подключение

Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами. В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:

• желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
• красную жилу — к клемме L3, фаза C;
• синяя обмотка — к перемычке нулевых клемм №4 и 5;
• зеленый провод — это стандартное заземление.

Три фазы

Такой вид подключения используется только в частных строениях или домах очень старой постройки, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.

Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:

• фаза A — провод желтого цвета подключается к контакту L1;
• B — контакт L2, жила с обмоткой зеленого цвета;
• C — L3, провод красного цвета;
• N — синий провод идет к шине нулевых контактов;
• заземляющий провод подводится к аналогичной клемме.

Совет! Прежде чем выбрать свой вариант подключения, проконсультируйтесь у специалиста, в дальнейшем это убережет вас от ошибок и позволит выполнить задуманное правильно и с хорошим качеством.

Перед тем, как включить печку, проверьте подключение всех конфорок электроплиты (схема их подключения есть в инструкции по эксплуатации). Такая щепетильность избавит вас от короткого замыкания, которое может произойти из-за того, что при перевозке ослабло подсоединение проводки в одной из клемм.

После установки плиты на место постоянной дислокации включаем ее — о правильной работе известит индикатор, который расположен на панели управления.

Вот и вся методика самостоятельного подключения электрической плиты, которое не слишком отличается от подсоединения любого электрического бытового прибора. Аналогичным образом подключается и индукционная варочная поверхность. Всем желающим стоит посмотреть это видео, прежде чем приступать к работе:

Это интересно: Самовыравнивающийся пол Геркулес — состав, свойства, характеристики

Подготовка места

Перед тем как приступить к подключению электрической сети, стоит предварительно подобрать место для установки данного прибора. Для того чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке стоит учитывать следующие рекомендации:

для установки требуется подобрать место с ровной поверхностью

Важно, чтобы в процессе регулирования ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
длина провода должна быть оптимальной. Она должна предоставлять возможность для свободного отодвигания прибора от стены без отключения;
обязательно нужно учитывать, что прибор способен разогреваться до 100 градусов Цельсия

По этой причине его не стоит устанавливать рядом с холодильником;
если прибор будет встраиваться в конструкцию кухонного гарнитура, предварительно стоит защитить все поверхности из пластика. Дело в том, что при нагревании плиты они могут деформироваться или расплавиться;
если на кухне будет устанавливаться индукционная плита, то не стоит рядом с ней размещать другие электрические приборы. Ее электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению функционирования техники.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

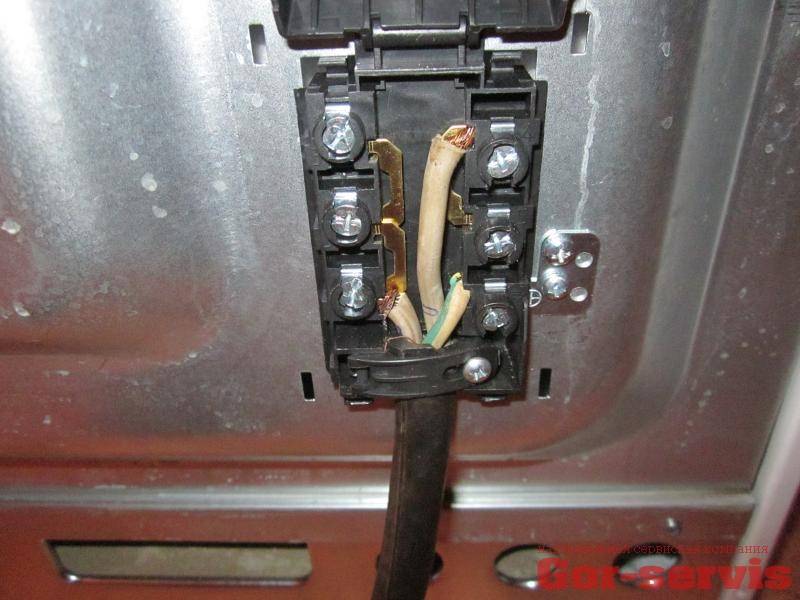

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

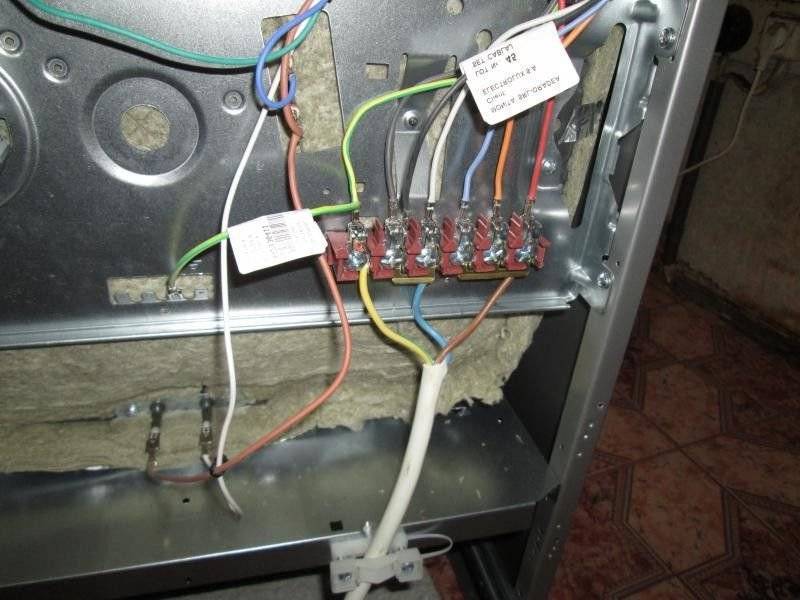

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

  Как правильно сделать заземление

  Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Порядок подключения электроплиты в квартире своими руками

На предварительном этапе определяют место расположения электроплиты, проверяют способность проводки выдержать дополнительную нагрузку или прокладывают новую линию, выбирают оптимальную схему подключения и, отключив электропитание, приступают к работам. Списком последовательность действий выглядит следующим образом:

1. Определиться с точным местом расположения плиты с учетом ее габаритов, типа и состояния. Новые современные модели не нуждаются в невозгораемых обшивках или дополнительной изоляции стен, но по нормам любая электропечь монтируется на ровные, устойчивые и прочные основания.
2. Проверить состояние проводки или проложить новую линию. Из-за высокой мощности и тока потребления электроплита нуждается в отдельной линии питания с автоматом и УЗО или дифференциальной защитой. В новых домах и квартирах для этих целей линия (с силовой розеткой или распределительной коробкой) выделяется на этапах капитального строительства или ремонта, в остальных случаях в стенах прокладывается новый защищенный кабель с нужными параметрами.
3. Внимательно изучить инструкцию и техпаспорт и определиться с оптимальной схемой подключения.
4. Непосредственно перед подсоединением – отключить главный автомат на щитке.

Подключение электроплит производится с обязательным заземлением всех приборов и оборудования. Отсутствие заземления электроплиты – не гарантирует безопасность ее эксплуатации.

В многоквартирных домах с новой проводкой проблем с заземлением не возникает, в старых и частных постройках они решаются путем установки индивидуального заземляющего контура.

Тянем в кухню отдельную электроветку

Если вы просто меняете старую электроплиту на новую, то установкой розетки заниматься не придется. Все, что вам придется сделать – это определить по каким проводам подается «фаза» и «ноль», а также каким проводом подключается заземление. Подробней об этом поговорим ниже.

Если же электроплита устанавливается, к примеру, в новый дом, необходимо провести для нее отдельную ветку, т.е. провод, который будет от розетки подключаться напрямую в распределительный щиток. Прежде чем приступить к этой операции, изучите инструкцию к электроприбору и узнайте, какие он имеет требования к электросети.

Если плиту можно подключать к однофазной сети, то проблем с установкой не возникнет. Если же для плиты требуется двух- или даже трехфазная сеть, то, возможно, вам придется обратиться в организацию, отвечающую за электроснабжение, чтобы специалисты подключили вашу квартиру к такой сети. При этом может понадобиться замена электросчетчика и установка новых трехфазных «автоматов» (автоматических выключателей). Все работы по переоборудованию щитка должны проводить исключительно специалисты, поэтому касаться их не будем.

Что касается подключения розетки к распределительной коробке, то для этих целей можно использовать следующие виды кабелей:

• ШВВП;
• ВВГ-нг;
• ВВГ;
• ПВС.

Крайне важно правильно подобрать сечение провода, которое зависит от нескольких параметров:

• мощности потребляемой плитой, от которой зависит сила тока;
• металла, из которого выполнена жила кабеля – в нашем случае это исключительно медь;
• напряжения в сети – составляет около ~220 В.

Сечение кабеля измеряется в миллиметрах квадратных или попросту в «квадратах». Каждый квадратный миллиметр медного кабеля может пропустить приблизительно 10 ампер с учетом разогрева. Чтобы узнать силу тока, которую должен пропускать кабель, нужно поделить мощность, потребляемую прибором, на напряжение в сети.

Подключение кабеля к щитку

К примеру, работающая варочная панель вместе с духовкой потребляет 5 кВт (5000 Вт). В таком случае кабелю придется пропускать через себя ток силой 5000/220=~23 А, соответственно, его сечение должно составлять 23/10=2,3 мм2. Учтите, что провод не должен работать на пределе возможностей, поэтому сечение лучше увеличить до 3-4 «квадратов».

Еще один важный момент – это отдельный автомат, устанавливаемый на выделенную линию. Его номинальный ток должен превышать этот же показатель электроприбора на один номинал. После автомата обязательно нужно установить УЗО (устройство защитного отключения). Многие новички не видят разницы между УЗО и «автоматом», но в действительности это два разных прибора.

Если автомат реагирует на перегрузку сети, то УЗО размыкает цепь в случае возникновения утечки тока на корпус. Другими словами, УЗО обеспечивает безопасность человека – прикосновение к фазе приводит к автоматическому обесточиванию электроветки.

Учтите, что при подключении «автомата», пропускаем через него только «фазу» (L). Через УЗО должна проходить не только «фаза», но и «ноль» (N), что хорошо видно на схеме выше. Земля должна быть постоянно, даже когда цепь разомкнута.

Все соединения должны быть качественными, для этого концы кабеля зачистите от оплетки и тщательно затяните болтами в клеммах. В тоже время слишком сильно затягивать не нужно, так как жилы могут переломиться.

После подключения кабеля к щитку нужно протянуть его до места расположения розетки. Чтобы спрятать кабель, предварительно проштробите стены. Канавка должны быть такой глубины и ширины, чтобы в ней поместился не только кабель, но и раствор, которым она будет заделываться. Перед укладкой кабеля штробы обязательно очистите от пыли и прогрунтуйте.

Последовательностей действий соблюдать не обязательно. Вы можете вначале проложить кабель в стенах, и только после этого подключить его к распределительному щитку.

Тип соединения

Подключение электроплиты с помощью клеммной коробки

Перед установкой определяют нужный тип соединения. В зависимости от того, где происходит подключение электроплит, выбирают один из следующих вариантов:

• прямое подключение.
• с помощью клеммной коробки.
• через розетку.

Каждый из них имеет свои отличительные черты.

Прямое включение

Вариант прямого включения подходит, когда отключать плиту от общей сети не нужно. Это наиболее безопасный способ. При нем риск перегрева максимально снижен, так как нет дополнительных соединений.

При необходимости отдельного отключения нужно установить розетку или клеммную коробку.

Как устанавливать клеммную коробку

Клеммная коробка нужна при подключении современной плиты к сети без включения в розетку. В таком случае используется колодка в монтажной коробке, крепящаяся на стене снаружи, либо металлическая коробка для скрытой установки. Ее ставят, соблюдая расстояние 2 метра от электрической плиты. Однако высота не должна превышать 0,6 метров от пола.

При установке необходимо отключить электроэнергию. Далее следуют по схеме:

1. Простым карандашом отмечают места крепления.
2. Коробку крепят в бетонную стену, при использовании дюбелей.
3. Наконечники уплотнителей срезают, чтобы после этого вводить провода.
4. Соединение проводов: ноль с нулем, фазу с фазой и землю с землёй.
5. Места соединения изолируют ПВХ изоляцией.

Подключение без розетки мало чем отличается от этого способа.

Включение через розетку

Это распространённый вариант подсоединения к сети, здесь использование заземления обязательно. Можно использовать трёхфазную розетку.

Сначала нужно подключить провод к автомату. После этого подключаются фазный и нулевой провода. Далее земля присоединяется к заземлению квартиры или дома. К месту установки розетки протягивают провод. Необходимо внимательно соединять провода, чтобы не перепутать.

Розетка закрепляется на стене подальше от конструкций из металла, а силовой кабель подсоединяют к плите вместе с вилкой.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.
