Как проверить магнетрон в микроволновке

Полезные рекомендации

Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:

В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона

Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор

Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.

Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.

Рекомендации

Если перегорел предохранитель в микроволновке, то в процессе его замены нужно придерживаться нескольких правил.

• Все работы осуществляют только после полного отключения прибора от сети. На руки нужно надеть защитные резиновые перчатки.
• При ремонте нельзя прикасаться к посторонним деталям агрегата — особенно высоковольтным.
• Проводить работы нужно при помощи пинцета и других инструментов с токоизоляцией.

Особенную опасность в СВЧ печи представляет конденсатор, он накапливает значительное напряжение и долго его удерживает. При прикосновении к этому элементу можно получить сильный удар током.

Проверка магнетрона

Визуальная проверка

Для того чтобы узнать основные причины выхода из строя микроволновой печки, можно использовать несколько методов проверки магнетрона. Первый из них — визуальный.

В первую очередь необходимо проверить соответствующее поступление электричества, так как причина может быть в этом. Попробуйте подключить микроволновую печь в другую розетку.

Если причина заключается не в подаче электроэнергии, необходимо осмотреть внутренний корпус микроволновки. Присутствие оплавленных или обгоревших участков говорит о неисправности магнетрона. Для точного установления причины рекомендуется осмотр всех компонентов детали.

Проверка отдельных частей

Чтобы провести проверку всех элементов, магнетрон необходимо извлечь из корпуса микроволновой печи. Для этого снимаем крышку заднего корпуса и находим нужную деталь. Она находится рядом с трансформатором. Для точной диагностики аккуратно извлекаем деталь из корпуса.

Колпачок

Основной причиной прекращения работы чаще всего является сгоревший колпачок. Он выполняет функцию антенны для излучения микроволн и первым выходит из строя. Использовать в быту такой прибор дальше нельзя.

Заглушка

Следующим фактором прекращения работы является плавление пластиковой заглушки или слюдяной пластины. Она защищает волновод магнетрона от попадания частиц пищи и жира. При частом использовании и некачественном уходе за внутренним корпусом пластина начинает плавиться.

Волновод

Регулярное использование и отсутствие должного ухода за корпусом микроволновки могут стать основными причинами повреждения волновода. Он занимается выводом СВЧ-лучей от магнетрона в камеру бытового прибора. Отсутствие налёта и явных повреждений говорит о его исправности.

Магниты

При выходе из строя магнитной системы деталь необходимо сменить на новую. Если же повреждён только верхний магнит (он может лопнуть), нужно провести только его замену.

Нить накала

Нити накала также могут стать причиной выхода из строя прибора. При осмотре заметны явные повреждения в результате перегорания нитей.

Разгерметизация

Возможной причиной прекращения функционирования оборудования может стать его разгерметизация. В сложившейся ситуации необходима замена магнетрона, так как без должного вакуума восстановить естественную работу магнетрона невозможно.

Справка: проводить ремонтные работы по замене магнетрона или его составляющих самостоятельно не рекомендуется. Лучше обратиться к профессионалам в специализированные сервисные центры.

Как сделать колпачек магнетрона

Передо мной была поставлена задача быстро и дешево провести ремонта магнетрона и СВЧ-печки. Почитав мнения бывалых в этом деле еще разок, решил покопаться с бракованных радиоэлементах для поиска аналогичных размеров колпачка. И я такой нашел! Нашел старый вспученный электролитический . Диаметр на глаз был подходящий.

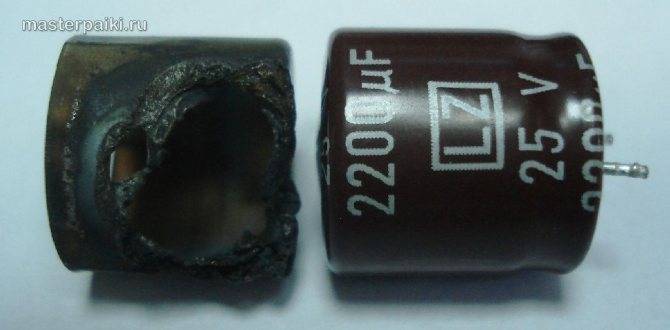

Распотрошил аккуратно конденсатор. Для этого понадобились узкогубцы, с помощью которых я вытащил резиновую заглушку и обкладки конденсатора, свернутые по спирали.

Далее нужно было подровнять надфилем края такого колпачка и высверлить отверстие. Примерив сверло с диаметром 3 мм к старому колпачку, нашел его подходящим для этой затеи. На малых оборотах высверлил отверстие в центре колпачка и еще раз прошелся мелким надфилем. Придав колпачку немного овальную форму, надел его туго на нужное место. В итоге должно получиться как у .

А можно просто купить .

Дальше собираем все до кучи в обратном порядке. Интересно то, что на внутренней стенке СВЧ-печки образовалась дырка как раз напротив места расположения излучателя. Нагар вокруг этой дырки был солидный.

Как мы знаем, нагар в виде мелкой угольной пыли – продукт горения какого-либо вещества (в данном случае краски) достаточно хорошо проводит электричество, так что такой нагар счищаем во всех местах наждачкой.

По хорошему, конечно нужно покрасить место отслоения краски и установить защитный пластик или слюдяную пластину. Но было принято другое решение. Друг купил наконец-то крышку для микроволновой печи без установки слюдяной пластины. Таким образом, получился дешевый и сердитый ремонт магнетрона LG СВЧ-печки Daewoo.

Принцип действия и конструкция магнетрона

Многие владельцы СВЧ-печей, изучая инструкцию по ее эксплуатации, задаются вопросом: «Что такое магнетрон и как он работает?». Магнетроном (от греч. magnetis — магнит, электрон) в радиоэлектронике называют мощную вакуумную радиолампу-диод, в состав которой входят:

• анод-резонатор цилиндрической формы, изготовленный из меди;
• катод, в который встроена нить накала;
• кольцевые магниты, установленные на торцах лампы.

Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри

Принцип работы магнетрона заключается в торможении потока электронов в пересекающихся под углом 90° электрическом и магнитном полях. Распределение магнитного поля, образованного торцевыми магнитами, обеспечивается магнитопроводом, роль которого выполняет внешний кожух магнетрона, оснащенный фланцем крепления его к волноводу. Взаимодействие потока электронов, эмитированного из катода, с этим магнитным полем вызывает появление СВЧ-волн, которые улавливаются проволочной петлей и выводятся наружу при помощи излучающей антенны, помещенной в керамический цилиндр. В качестве антенны используется специальная трубка (штенгель), с помощью которой из лампы откачивался воздух. На нее плотно запрессован металлический колпачок.

Подключение магнетрона.

В процессе работы магнетрон сильно нагревается, поэтому в его конструкции предусмотрен пластинчатый радиатор, который к тому же обдувается вентилятором. Кроме того, прибор оснащается термопредохранителем. Проникновению высокочастотного излучения по проводам электропитания препятствует высокочастотный фильтр, состоящий из проходных конденсаторов и индуктивных выводов.

Магнетрон представляет собой сложный электронный прибор, разобрать и отремонтировать который непросто даже профессионалу. Поэтому, убедившись в том, что не работает именно магнетрон, лучше всего воспользоваться услугами сервисной службы, располагающей подготовленными сотрудниками, а также необходимым инструментарием и запчастями.

Интересный тест

Принципы работы микроволновки и мобильного телефона во многом схожи, ведь они работают в определенном диапазоне электромагнитных частот. Именно этот гаджет и поможет проверить печь. По логике вещей, если положить телефон в микроволновку и закрыть дверь, сеть должна пропасть. Корпус, если он сделан из качественного материала, не должен пропускать волны, а значит, и сигнал. Наберите какой-нибудь номер, включите громкую связь, положите телефон в микроволновку и закройте дверь. В качественной микроволновке сигнал пропадет и звонок отключится.

Из 300 грамм фарша получается целая тарелка воздушных котлет: добавляю кефир

Сергей Жуков с супругой отметили 14 лет совместной жизни: жена у него красавица

Всегда на страже: инспектор ДПС вернул деньги, которые выпали из банкомата

Несколько советов по замене

Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон. В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично. Подключение магнетрона осуществляется с помощью двух контактов.

Перед установкой проверяем 3 момента:

1. Длина сменного узла аналогична длине старой.
2. У обоих механизмов антенны имеют одинаковый диаметр.
3. После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

Как подобрать новый магнетрон

Прежде чем купить новый magnetron, изучите технические характеристики старого. На внешней стенке устройства есть этикетка с необходимой информацией: названием модели, мощностью, частотой, расположением клемм питания. Полную совместимость можно получить, выбирая модель, которая соответствует модели вашей СВЧ-печи. Потому что, если у вас «Самсунг» — то генератор марки LG не подойдёт по многим параметрам.

Модель	Мощность (Вт)	Размеры (мм)	Рабочая частота (МГц)
Daewoo Electronics
2м218	900	86*106,5*133,6	2 458
2м259	1 000	86*106,5*133,6	2 459
Rм228	900	86*106,5*133,6	2 459
2м254	900	86*106,5*133,6	2 459
2м248	900	86*106,5*133,6	2 459
Samsung
OM52S	600	72,8*110*121	2 465
OM75S	900	73,2*109*126	2 465
OM75P	900	80*127*133	2 465
OM80S	1 000	80*111*133	2 465
Panasonic
2м236-M42	900	93,2*127*133	2 460
2м261-M32	900	—	2 460
2м211A-M1	700	—	2 460
2м211A-M2	700	—	2 460
LG
2м213	700	73,2*109*126	2 460
2м214	900	80*127*133	2 460
2м226	900	93,2*127*133	2 460
2м236	900	93,2*127*133	2 460
2м246	1 100	93,2*127*133	2 460
2м257	1 500	93,2*127*133	2 460
2м278	2 000	120*128*170	2 460
2м285	3 000	120*128*192	2 460
2м286	1 100	93,2*127*133	2 460
2м290	3 000	120*128*192	2 460
Witol
2м217	600	86*106,5*133	2 460
2м218	900	86*106,5*133	2 460
2м219	950	86*106,5*133	2 460
2м301	200	86*106,5*133	2 460
2м311	200	86*106,5*133	2 460
2м312	300	86*106,5*133	2 460
2м313	300	86*106,5*133	2 460
2м315	600	86*106,5*133	2 460
2м319	1 050	86*106,5*133	2 460
2м339	950	86*106,5*133	2 460
2м343	1 500	86*106,5*133	2 460
2м363	1 500	86*106,5*133	2 460
2м369	1 050	86*106,5*133	2 460

Теперь у вас есть все данные, чтобы найти в поисковике браузера нужную модель, узнать, сколько стоит и где купить.

Подключение

Как подключить:

1. Вставьте новое устройство на место старого.
2. Надёжно вкрутите крепёжные болты (саморезы).
3. Соедините провода.
4. Прикрутите заднюю стенку печи.

Обладая необходимыми знаниями и умениями, можно починить даже сложную, на первый взгляд, электромагнитную систему. Но если вы чувствуете, что вам не хватает компетентности, — не рискуйте, доверьтесь профессионалам.

Немного истории

Существует история о том, что идея о создании микроволновой печи пришла в голову Перси Спенсеру (изобретатель), когда он находился возле магнетрона.

Случилось так, что у него в кармане находился шоколадный батончик, который растаял во время эксперимента. Существует версия о подогретом магнетроном бутерброде.

Как бы то ни было сейчас, ни одна кухня не обходится без его изобретения. Хотя первые микроволновые печи могли весить 340 кг. Были до 175 см. высотой и использовались они в столовых для солдат и ресторанными организациями.

Принцип работы микроволновки прост, магнетрон преобразует электрическую энергию в электромагнитное излучение, которое в свою очередь начинает воздействовать на молекулы пищи, помещенной внутри СВЧ печи. Из-за сильного трения молекул пища и нагревается.

Современные микроволновые печи оснащены множеством дополнительных функций. Встроенная память на рецепты, приспособления для гриля и функции одновременного подогрева нескольких тарелок в одно время.

Еще встраивается Wi-Fi адаптер, благодаря которому в печь загружаются сведения о калорийности блюд и пр. полезная информация.

Проверка конденсатора

Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями. Такую проверку можно выполнить своими руками, без привлечения специалистов

Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?

Как найти конденсатор в микроволновке

Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.

Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства. Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!

Использование мультиметра для проверки

Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.

Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении. В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.

Модели используемого омметра:

Принцип работы

Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны. Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

Коротко о структуре микроволновых печей

Микроволновая печь представляет собой камеру, в которую умещается полноценная тарелка, стакан, небольшая кастрюля. Основные комплектующие:

1. Магнетрон;
2. Волновод, соединяющий высоковольтный трансформатор и камеру;
3. Высоковольтная обвязка магнетрона;
4. Слюдяная накладка;
5. Поддон;
6. Дверца;
7. Камера;
8. Блок управления.

Принцип действия также прост. Через блок управления на силовую высоковольтную обвязку подается напряжение в 220 В. Далее напряжение подается на схему удвоения напряжения, через трансформатор. Сопротивление обеспечивает разряд конденсатора. Вращающий поддон позволяет распределить нагрузку магнитных лучей и позволяет получить вкусное горячее блюдо, не лишенное своих полезных свойств.Читайте дальше: 5 вещей, которые вы никогда не должны ставить в микроволновую печь

Конструкция микроволновки

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

1. Магнетрон.
2. Трансформатор.
3. Высоковольтный предохранитель.
4. Выпрямительный диод.
5. Конденсатор.
6. Блок управления.

Расположение элементов в микроволновке Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Основные признаки неисправности

В современном мире выход из строя микроволновой печи является серьезной бытовой проблемой. Ведь этот прибор давно уже стал незаменимым атрибутом и помощником для приготовления и подогрева пищи. И если внешне СВЧ-печь выглядит абсолютно целой, то это не значит, что она в рабочем состоянии.

К основным признакам, которые могут означать неисправность магнетрона, можно отнести:

1. Отсутствие подогрева или же еле теплая пища после длительного подогрева на большой мощности. То есть, СВЧ-печь работает, при этом установлена высокая мощность и достаточно длительное время разогрева пищи, но при этом подогрев проводится периодически или отсутствует вовсе.
2. Возникновение дыма или же искрение внутри корпуса данного бытового прибора.
3. Образование оплавленных участков на внутренней стороне стенок микроволновки.
4. Посторонний шум, обычно это сильное гудение или же жужжание во время работы прибора.

Любой из вышеперечисленных факторов является признаком неисправности среди основных деталей микроволновой печи. При правильной диагностике и своевременном ремонте, можно быстро и без особых затрат исправить данную проблему. В случае отсутствия ремонта возможно усугубление ситуации, что приведет прибор в состояние неисправности. К тому же поломка в СВЧ-печи – это нарушение пожарной безопасности.

Ремонт неисправностей микроволновки самостоятельно

Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя. Замена деталей осуществляется в несколько шагов:

1. Микроволновка отключается от сети.
2. Происходит разрядка трансформатора (5 минут).
3. От дефектной детали отсоединяются клеммы, ее извлекают.
4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме

Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам

Это особенно касается трансформатора и конденсатора. Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе. Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

	Шаг 2. Приобретите слюду для микроволновки
	Шаг 3. Снимите защитную пластину
	Шаг 4. Вырежьте новую пластинку
	Шаг 5. Установите пластину на место

Профилактика неисправностей

Срок службы магнетрона можно значительно увеличить, если постоянно поддерживать чистоту слюдяной прокладки, защищающей волновод от попадания в него частиц жира и/или пищи. В противном случае пищевые фрагменты на накладке обугливаются и становятся электропроводными, что приводит к появлению искрения в камере. Также уберечь магнетрон от поломок можно, подключив СВЧ-печь к электросети через стабилизатор, который исключит колебания величины сетевого напряжения, вызывающие ускоренный износ нити накала.

Возможные неисправности

Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

• Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
• Перегорание нити накала.
• Разгерметизация магнетрона вследствие перегрева.
• Пробой высоковольтного диода.
• Сгорел высоковольтный предохранитель.
• Нет контакта в термопредохранителе.
• Пробит высоковольтный конденсатор.

При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

Как проверить магнетрон в микроволновке

Итак, давайте ближе к делу. Так как стоимость магнетрона не такая уж маленькая, нам нужно убедиться, действительно ли неисправен именно он. Отключаем печь от питающей сети, открываем крышку и осматриваем все внутренности на наличие оплавлений, отгораний, ну и других видимых неисправностей. В моем случае был сгоревший высоковольтный предохранитель, неисправность которого была видна невооружённым взглядом.

На следующем этапе нам придется воспользоваться измерительными приборами, мультиметром или тестером. Нужно убедиться в исправности некоторых элементов микроволновой печи. Следует начать проверку с основной печатной платы, на которой расположены керамические резисторы, диоды, варистор, и другие. Выпаивать их не нужно, прозваниваем прямо так:

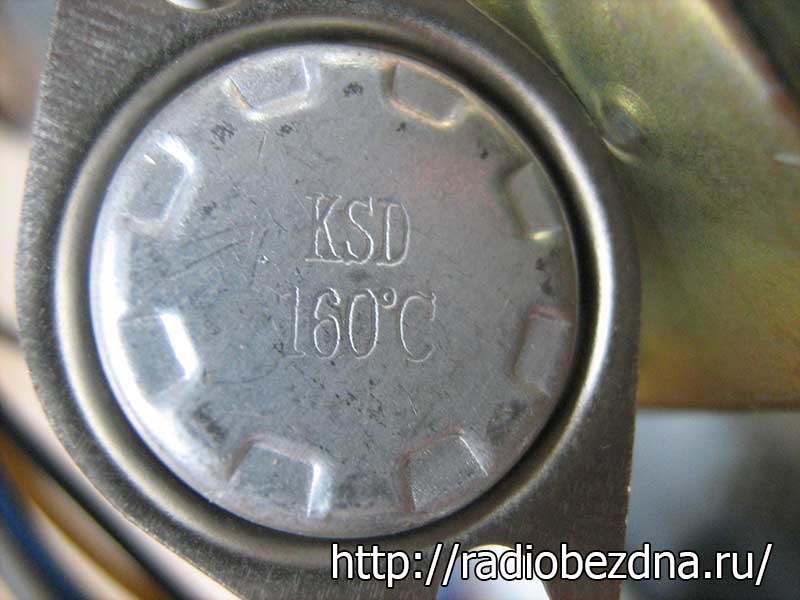

Затем следует обратить внимание на термопредохранитель. В моем случае стоит экземпляр на ток 10 ампер и температуру срабатывания 160 градусов

При обычной комнатной температуре он должен прозваниваться накоротко:

Высоковольтный конденсатор мы можем проверить при помощи мультиметра только на пробой, он должен показать бесконечность, если прибор покажет сопротивление близко к нулю, то, скорее всего конденсатор пробит, его нужно заменить. Также вы можете получить сопротивление около одного мегаома, это может произойти из-за того что в некоторых моделей конденсаторов внутри встроен резистор для разряда этого конденсатора. Если это так значит конденсатор целый:

Осталось проверить высоковольтный диод. Так как он состоит из нескольких диодов соединенных последовательно, проверить его исправность нам не получится, так как внутреннее сопротивление велико для мультиметра. Нам главное убедиться, чтобы он не был пробит. Удостовериться в целостности диода можно применив прибор под названием мегомметр. Скорее всего, он не найдется в домашнем хозяйстве:

В моем случае все детали были исправны, за исключением высоковольтного предохранителя. Соответственно подозрения пали на вышедший из строя магнетрон. Проверка магнетрона следует начать с прозвонки накала. Достаточно коснуться шупами тестера, в режиме измерения сопротивления, к клеммам магнетрона:

Прибор должен показать сопротивление единицы Ома. Если прибор покажет сопротивление бесконечность, то высокая вероятность что накал в магнетроне отгорел. Чтобы убедиться на сто процентов в этом, нам придется открыть крышку, под которой мы увидим два дросселя. Нужно удостовериться в нормальном контакте этих деталей с выводами. Также эти клеммы нужно проверить с корпусом магнетрона, прибор должен показать бесконечность.

В идеале магнетрон лучше всего проверить отдельно от микроволновой печи на стенде. Но в домашних условиях это сделать проблематично. Напряжение накала в 3,3 вольта мы еще где-то можем найти. А вот напряжение анода достигает 4000 Вольт, в домашних условиях это сложно реализовать.

Если все цепи питания исправны, то методом исключения мы удостоверились, что неисправен именно магнетрон. Поэтому придется приобретать новый. Я так и поступил. Был приобретён магнетрон фирмы LG 2M214, стоимость которого не превышает 30 долларов:

Установить новую запчасть, думаю, не составит большого труда. Может оказаться, так что будет отсутствовать оригинал в магазине. Поэтому придется подобрать аналог

Следует обратить внимание на мощность магнетрона, а также на крепежные отверстия и конфигурацию расположения разъёма контактов. Если высохла термопроводящая паста на термопредохранителе, её следует заменить новой:

Заключение

Магнетрон — одна из основных деталей СВЧ-печи, которая генерирует микроволновое излучение. Блок иногда выходит из строя, тогда микроволновка начинает некорректно работать: шуметь, гудеть, искрить, дымить.

Проверка функциональности элемента начинается с осмотра, затем приступают к выявлению причин поломки при помощи мультиметра. Самая частая неисправность — сгорание колпачка на антенне магнетрона. Устраняют ее заменой детали на новую. К редким поломкам относятся повреждение магнитов и разгерметизация блока. В первом случае проблема решается заменой магнитов, во втором блок ремонту не подлежит.
