Как самостоятельно разобрать утюг

Проверка предохранителя

Термопредохранитель устанавливается примерно в том же месте, что и термостат. Выдерживает перегрев подошвы утюга – горит, если утюг нагревается до опасных температур. Обычно на этот предохранитель надевается защитная трубка и чаще всего она белая.

Ремонт железа: предохранитель и его целостность

Находите контакты, звоните. В штатном состоянии предохранитель «перегорает», если выключен – тишина. При желании можно трубку сдвинуть, поиграть напрямую – может быть обрыв / выход соединительного кабеля. Если перегорел предохранитель, припаяйте его, найдите аналогичный и установите на место.

Исключать из схемы термопредохранитель не стоит – он убережет от возгорания в случае проблем с терморегулятором – он просто перегорит и утюг не заработает. И даже если утюг потребуется в ремонте, ваш дом будет в безопасности.

Отвлеченные умствования

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.

На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация

Порядок действий

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Как разобрать

Схема разборки корпуса у каждой модели будет иметь свои особенности (винтики в разных местах), но в целом нужно будет соблюдать последовательность шагов.

  • Снимаем заднюю крышку и ручку. Перед нами: колодка с клеммами и соединения проводов. Иногда, если вышел из строя ТЭН или отходит шнур, больше ничего разбирать не придётся.
  • Вынимаем все кнопки, что видим, отвинчиваем все винты, что находим, отщёлкиваем все защёлки, которые есть. Если что-то оказывает сопротивление – не спешите прикладывать силу, а присмотритесь, что мешает отсоединению.
  • Сейчас мы можем снять подошву с утюга. Порой на ней скапливаются горы пыли. Её надо смыть, чтобы обнаружить неисправности утюга. Корпус, кстати, тоже отмойте – когда ещё представится случай.

Какие детали могут выйти из строя

Особенности ремонта блендера напрямую зависят от того, какой компонент вышел из строя. Некоторые детали возможно починить, а часть подлежит замене.

Фильтры

В современных разновидностях кухонных блендеров установлен фильтр в крышке. Дополнительно можно использовать сетчатый фильтр, устанавливая его в чашу.

Диодный мост

Бюджетные модели блендеров имеют одну скорость вращения, и питание электромотора в них осуществляется напрямую через диодный мост. Неисправность детали приводит к тому, что двигатель замедляется либо не запускается. Чтобы использовать устройство в нормальном режиме, потребуется выполнить диагностику и при необходимости отремонтировать или заменить диодный мост.

Трансформатор

Роль трансформатора в кухонном блендере заключается в контроле уровня напряжения, которое передается на электродвигатель.

Генератор

Генератор является одним из ключевых внутренних компонентов и работает в связке с другими механизмами, включая двигатель. Обнаружить неисправность генератора возможно только при разборе и диагностике оборудования.

Ключевой транзистор

Ключевой режим функционирования транзистора является одним из наиболее простых и распространенных. Основную часть времени транзистор блендера пребывает в двух состояниях: отсечки и насыщения. Неисправность транзистора приводит к отсутствию реакции устройства после включения.

Выпрямительные выходные диоды

Для проверки работоспособности выпрямительных выходных диодов проводится стандартная процедура прозвонки. Во многих разновидностях блендеров двигатель подключается через диод, поэтому от корректной работы компонента зависит возможность эксплуатации устройства.

Варикапы

Варикапы представляют собой полупроводниковые диоды. Они меняют показатель емкости пропорционально величине приложенного обратного напряжения.

Предохранители

При постоянной эксплуатации блендера может произойти сгорание предохранителя. В данном случае не допускается использовать устройство до проведения ремонта либо замены. Иначе можно спровоцировать новые поломки.

Утюг с парогенератором

Модели бывают со встроенным генератором и отдельно стоящим. У девайсов с отдельно стоящим парогенератором система подачи соединена при помощи проводов и паропроводящих шлангов.

Устройство

Изделие оборудовано специальной станцией с ТЭНом, резервуаром для воды. Горячий поток воздуха подается по специальному шлангу. Главная роль здесь отведена паровой станции, где происходит нагрев до заданных значений. Ее строение следующее:

  • емкость для воды;
  • нагревательный элемент (ТЭНа);
  • термостат;
  • предохранитель;
  • тумблер регулировки давления;
  • крышка для защиты предохранительного клапана;
  • собственно клапан;
  • дозатор;
  • манометры (в отдельных моделях).

Перечислим основные элементы всей конструкции:

  1. Задняя крышка – крепится винтами к корпусу. Бывает прикрепление к колодке, в этом случае крышка прямая. Если она не закреплена на колодке, то при разборке крышку необходимо тянуть вверх. Фиксаторы при этом освобождают крепеж.
  2. Колодка фиксирует кабель в корпусе. Может быть монолитной или разборной. Монолитная снимается, если раскрутить винты на колодке и хомуте. Чтобы снять разборную колодку, нужно отжать фиксаторы.
  3. Верхняя крышка закрепляется специальными приспособлениями с отжимами. Предусмотрено снятие с двух сторон.
  4. Корпус привинчен к паровой станции утопленными креплениями. Они отличаются по форме и по длине.
  5. Подошва содержит токопроводящие и нагревательные элементы.

По виду паровые станции различают на самотечные и помповые. В первых жидкость попадает туда, где находится нагревательный элемент. Там при высоких градусах жидкость испаряется. В помповых нагрев воды выполняется непосредственно в отдельной емкости. После парообразования горячий воздух под высоким давлением подается к подошве.

Если требуется погладить небольшой объем белья и нет высоких требований к результату, подходят самотечные изделия. При необходимости иметь идеально отглаженные вещи, лучше применить помповую модель.

Принцип работы

Для правильного функционирования паровой станции нужно выполнить следующие действия:

  • открутить крышку клапана;
  • заправить емкость водой;
  • подключить станцию к сети (напряжение 220В);
  • включить кнопку ТЭНа на панели, чтобы начался нагрев воды до 160 градусов.

Принцип работы утюга с парогенератором – это целая система подачи горячего воздуха без нагрева подошвы. При достижении указанных значений вода превращается в пар. Давление в пределах 0.35 Мпа. Через 150 секунд система готова для эксплуатации. В моделях предусмотрена защита от перегрева, эти функции обеспечивают термостат и предохранитель. В случае, если режим пара превышает нормативные значения, срабатывает автоотключение ТЭНа. Когда градусы снижаются, автоматически включается нагрев. При поломке термостата предохранитель обеспечивает безопасность работы. Если он перегорает, отключается вся цепь. После замены предохранителя использование девайса можно продолжить.

Электрическая схема

Схема электроутюга с парогенератором состоит из следующих частей:

  • евровилки с заземлением;
  • реле КМ – с цепями питания обмотки;
  • SK – датчика положения;
  • терморегулятора;
  • соединительной колодки;
  • термозащиты;
  • ТЭНа;
  • индикаторных ламп.

Датчик положения с реле КМ выполняют функции защиты. Там же располагается светодиодный индикатор включения.

Как разобрать утюг без комментариев, в фото

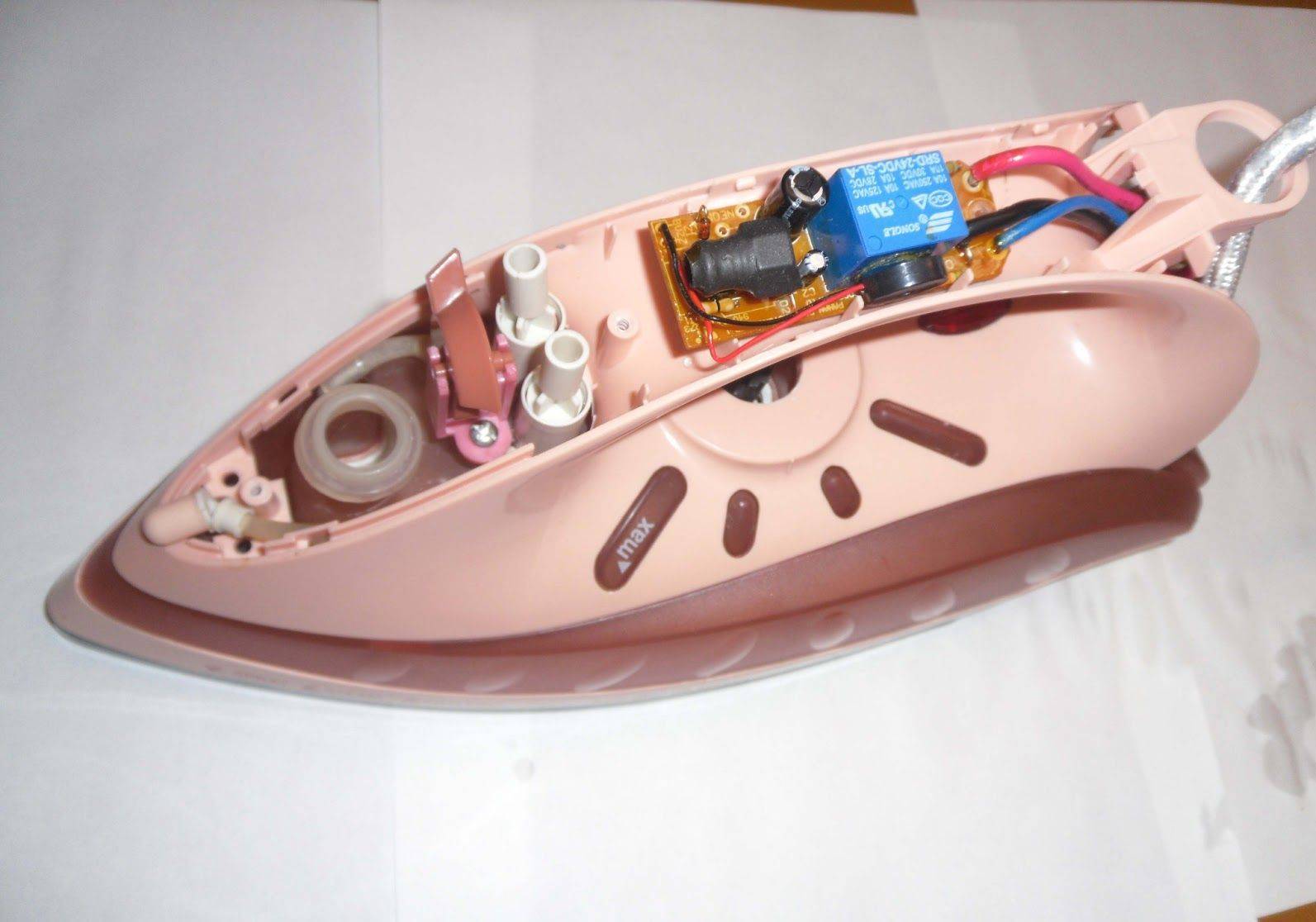

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.
