Самодельный фрезерный станок из болгарки

Изготовление приспособлений самостоятельно

Для облегчения работы на УШМ были придуманы всевозможные конструкции, которые увеличивают её функции. Наличие оснастки даёт возможность применять УШМ как ленточный шлифовальный станок. Приспособления для болгарки изготовить своими руками несложно, к тому же обойдётся гораздо дешевле.

Приспособления для болгарки

  • Штатив
  • Фиксатор
  • Фрезер
  • Стусло
  • Штроборез
  • Удлинитель

Штатив – это устройство, которое освобождает одну руку. УШМ держится лишь одной, а второй рукой есть возможность поддерживать металл и поворачивать его при необходимости. Кроме того, с помощью него легко установить нужный угол отреза. Он позволяет делать работу качественно и безопасно. Станина изготавливается из металлических профилей, автоамортизатора, иногда даже применяется фанера. Подобное усовершенствование допустимо лишь для станка с дисками 125 мм, при большем размере это опасно, так как приходится убирать кожух. Можно за основу брать разные варианты или сделать свой чертёж. Главное, чтобы надёжно крепился инструмент. Самый удобный способ – когда болгарка закрепляется за кожух защиты. Необходимо всего 2 болта на 10 и 2 гайки, которые крепятся на наружную часть кожуха. Ещё 2 пластины и труба, на которую все и привинчивается. А выключатель стоит сделать не фиксируемый, можно ножную педаль, тогда при нестандартной ситуации легко остановить станок. Если конструкция для резки металла получилась прочная, то можно применять её для распилки дерева.

Фиксатор – зажимов много, но самый лучший вариант для крепления болгарки – тиски. Они прочно держат, и нет надобности поддерживать рукой, тем самым уменьшается риск получения травмы. Поворотные тиски увеличивают возможности машинки (косой рез). При установке нужного диска или напильника в тиски получается точильная машинка, но, открутив, можно заняться работой вручную. А закрепляя поперёк диска упоры с прорезью, обработку можно получить очень точную. Самый популярный вариант – это ленточная пилорама из УШМ. Необходимо всего лишь иметь надёжную станину и хорошо укрепить станок.

Фрезер – ещё одно приспособление для болгарки. Станок имеет мощный двигатель, поэтому его можно переделать во фрезер. Для этого следует в проём верстака вывести вал и одеть сверху патрон с головками для фрезеровки. Полученным самодельным приспособлением для болгарки обрабатываются твёрдые породы дерева

Важно помнить, что аппарат не предназначен для такого вида работ, поэтому нужно позаботиться о своей безопасности. Стусло – это поворотная поверхность под шлифовальную машину

С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль

Стусло – это поворотная поверхность под шлифовальную машину. С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль

Следует, всего лишь, поставить нужный диск, затем поверхность фиксируется под углом 45 градусов, и станок готов к работе. Можно нарезать любой наличник для деревянного дома или тротуарную плитку.

Штроборез – нужное приспособление для болгарки. Используют для прокладывания проводки, выдалбливая углубления в стене. Однако это небезопасно. При изготовлении насадки на болгарку, работающей на плотном основании, ею можно резать стены на весь диаметр диска. При хорошей подошве для болгарки направляющее перемещение её осуществляется плавно, без особых усилий.

Удлинитель – применяется для слесарных и сантехнических работ в труднодоступных местах.

Заключительный шаг: проверка работоспособности инструмента

Волнение пропало, как только была нажата кнопка. Фрезер повёл себя прекрасно. Единственным недочётом можно было назвать неидеальную гладкость подошвы, которая скользила по поверхности древесно-стружечной плиты не слишком хорошо. Однако работу свою агрегат выполнял, и это уже радовало.

Первый запуск ручного фрезера: на первый взгляд, практически без нареканий

Пройдя первую полосу и выбрав паз в ДСП, мне показалось, что чего-то не хватает. Об этом же говорили и не слишком ровные края выбранной дорожки. Создавалось впечатление, что у сделавшего её мастера тряслись руки.

Края выбранного паза довольно неровные и с этим нужно что-то решать

Немного поразмыслив, я понял. Ведь мне приходилось прилагать усилия, а без родной рукоятки от болгарки делать это не слишком удобно. Но в том виде, в каком она есть, на место её не поставить – мешает направляющая станины. На помощь вновь пришла широкая гайка и отрезок шпильки. Гайка была накручена одной стороной на рукоятку, с другой стороны я ввернул шпильку. Полученная конструкция зафиксировала уголок вместо одного из болтов.

Вот такая рукоятка получилась у нашего мини-фрезера

После проделанных манипуляций работа стала намного проще, а края выбранных пазов ровнее. А это значит, что на данный момент ничего нового с нашим фрезером придумывать не стоило. Возможно, впоследствии придут мысли о том, как сделать платформу основания более подвижной, снизив силу трения, но пока меня итоговый результат устроил.

  • https://stroy-podskazka.ru/instrumenty/bolgarka/frezer-svoimi-rukami/
  • http://met-all.org/oborudovanie/prochee/frezer-iz-bolgarki-svoimi-rukami-po-derevu.html
  • https://homius.ru/ruchnoy-frezer-iz-obyichnoy-bolgarki.html
  • https://stankiexpert.ru/ehlektroinstrument/frezer-iz-bolgarki-svoimi-rukami.html
  • https://2lzz.ru/elektroinstrument/frezer/iz-bolgarki-svoimi-rukami-2
  • http://tehnika.expert/dlya-remonta/bolgarka/delaem-frezer.html

Фрезер из болгарки сделанный своими руками: фото и описание изготовления

Самодельный фрезер по дереву, сделанный из болгарки, подробные фото и описание изготовления самоделки.

Понадобился фрезер для не сложных работ по дереву, чтобы не покупать, решил сделать самодельное съёмное приспособление насадку для болгарки.

Итак, если Вас заинтересовал этот проект, предлагаю изучить его более детально.

Понадобятся материалы:

  • — болгарка;
  • — кусок оргстекла;
  • — кругляк;
  • — пружины;
  • — винты;
  • — стальные пластины;
  • — патрон от дрели (можно от шуруповерта).

Первым делом, нужно переделать сверлильный патрон, чтобы он подошёл к валу болгарки. Замеряем диаметр вала болгарки и соответственно, с учетом резьбы рассверливаем отверстие в сверлильном патроне.

Далее нарезаем резьбу и патрон можно накрутить на вал болгарки.

После установки патрона, заметил, что патрон болтается на резьбе, чтобы решить проблему, патрон должен накручиваться на специальный выступ на валу. Под этот выступ, проточил место в патроне.

  • Нарезаем резьбу.
  • Теперь патрон одеваем на вал болгарки.

Следующий шаг: изготовим направляющие из кругляка. Для начала сверлим кругляк, чтобы получились две трубки, а затем из кругляка вытачиваем оси, которые с минимальным зазором будут заходить в изготовленные трубки. Если нет кругляка, можно использовать трубки подходящего диаметра.

Основание сделал оргстекла, этот материал прочный и прозрачный, что удобно при работе. Чтобы получить хорошую жесткость, скрутил два куска оргстекла, винтами.

В основе сверлим отверстия под стойки, а также проделываем отверстие, в которое будет заходить фреза.

Нам нужно изготовить да крепежа, при помощи которых мы будем устанавливать насадку на болгарку. Делаем два уха из стальных пластин и привариваем их к трубкам, которые находятся на направляющих.

Внизу, к основе направляющие крепятся с помощью винтов, нарезаем резьбу прямо в оргстекле.
В завершении в верхней части останется сделать ручку из стальной пластины, а также делаем фиксаторы, которые позволят зафиксировать фрезу на нужной глубине.

Самодельный фрезер из болгарки, готов к работе. Настраиваем нужную глубину для обработки заготовки и приступаем к работе, фрезер легко справляется с задачей. Для более удобной работы, болгарку желательно подключать через регулятор оборотов.

Смотрим видео:

(1

Как Перемотать Болгарку На 12 Вольт

Болгарка своими руками из дрели и бензопилы

Довольно нередко в быту нужно перепрофилировать рабочие инструменты. Это касается не ситуации, когда нужно использовать болгарку, а такой не имеется. На помощь бывают варианты придти дрель, бензо- по другому электрическая пила, каковой срок проекта, какой инструмент имеются.

Обычный не действенный метод получить болгарку из электрической пилы

Болгарка из дрели ()

Для такового преобразования пригодятся дома последующие инструменты:

Пока начинать преобразование, нужно убедиться, что в наиблежайшие деньки не пригодится в работах сама дрель. В прошлой статье я рассказывал как подключить и запустить двигатель на 380 вольт в однофазной электросети 220 в. И позже довольно следовать пошаговой аннотации:

  1. Выбрать насадку для будущей болгарки.
  2. Взять прут из стали маленького поперечника не сточить один из его краев. Это действие нужно для наилучшего вхождения конкретно в насадку. Также для наилучшей сцепки следует немного сточить места, которые будут соприкасаться с лепестками патрона не самого прута.
  3. Произвести фиксацию всех частей.

Резвый не обычный метод сотворения болгарки

Существует не 2-ой, более непростой метод достигнуть хотимого результата.

  1. Происходит извлечение патрона из дрели. Для болгарки он не надо, потому его есть вариант прочистить, смазать не поместить хранить.
  2. Выбрать насадку для грядущего инструмента. Лучше, чтоб это была деталь из крепкой стали, облегченный вариант тут будет неуместен.
  3. Выбор прута. Он нужен таковой длины, чтоб на 1,8-1,9 см его часть выступала вне дрели. Дальше следует один из его концов сточить рашпилем, чтоб в процессе вышел пруток, совершенно совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для наилучшего прохождения.
  4. Установка шарикоподшипника осуществляется к району для вывода. Через него будет продеваться пруток с предстоящей фиксацией у основания. Если Таковой шаг не надо, пруток фиксируется на собственном же месте.

Аккумуляторная балгарка на 12 вольт своими руками

Болгарка

самодельная. Без станков в изготовлении использовалась тока (мотор с диском болгарным и почти

Соблюдая аннотации болгарка выходит за 1-2 часа

Сделать таким методом болгарку есть вариант в течение нескольких часов не тут получить нужный инструмент.

Болгарка из бензопилы и электропилы ()

Более обычным методом сделать болгарку своими руками является ее преобразование из бензо- по другому электрической пилы. Из-за готовое приспособление

Работа диска для болгарки

будет владеть рядом преимуществ:

  • Возможность автономной работы.
  • Высочайшая мощность.
  • Цена эксплуатации.

Чтоб бензопила по другому ее электронный вид перевоплотился в болгарку, купите во всяком строительном магазине особые насадки. Они посодействуют за считанные деяния совершить эти преобразования.

Для болгарки нужно понизить риск поломки диска. С этими целями пила оборудуется особым защитным кожухом. Также стоит понизить количество оборотов используя редуктора скорости.

Болгарка на 12 вольт ()

Для способности использовать электронный инструмент у клиента, нужно его мощность в 12 Вольт переработать на 220.

Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины.

Таким макаром, естественно питать его от авто, в каком течет неизменный ток с напряжением в 12 Вольт, методом монтажа специального инвектора.

Маломощные инвекторы стоит подключать к прикуривателю, тут особенных требований не имеется. Единственными аспектами являются:

  • Использовать при температурных критериях от.15 до 50 0 С не средней влажности.
  • Не позволять работать устройствам под прямыми солнечными лучами.
  • Не использовать для хранения места под сиденьями, так как при работе инвектор будет греться. Для его остывания нужно беспрепятственное прохождение воздуха.

Более мощнейший инвектор рекомендуется подключать к клеммам аккума. При всем этом запрещено включение зажигания либо мотора, если производимая инвектора произведен к недемонтируемому аккуму.

Сделать болгарку естественно из разных инструментов, которые у каждого есть рядом. Благодаря инструктажу, работа производится своими руками всего за 2-3 часа.

Порядок действий

Для начала определитесь, какой фрезерный инструмент вам нужен – стационарный или ручной. И у того, и у другого варианта есть свои особенности при сборке и эксплуатации.

Стационарные

Если вам нужен неподвижный фрезерный станок, учитывайте при его конструировании, что его возможности будут зависеть от мощности и скорости вращения (количества оборотов) мотора болгарки, а также площади стола для работы (верстака). Для обработки деталей из древесины непрочных пород небольшого размера хватит маленькой болгарки, мощность мотора которой равна 500 Вт. Если же фрезеру предстоит работать с заготовками из металла, мощность двигателя УШМ должна быть не меньше 1100 Вт.

Конструкция фрезера состоит из таких элементов, как:

  • устойчивое основание;
  • подвижная/неподвижная столешница с разлинованной рейкой;
  • привод.

Ламельные фрезерные станки отличаются не вертикальным, а горизонтальным расположением рабочей фрезы. Возможно 2 варианта конструирования самодельного фрезерного станка:

  • неподвижный стол – подвижный инструмент;
  • подвижная рабочая столешница – неподвижный инструмент.

В первом случае для горизонтальной обработки детали порядок действий следующий:

  • зафиксируйте угловую шлифовальную машинку к пластине вертикально (насадка-фреза располагается горизонтально);
  • вокруг стола устанавливаются направляющие для передвижения пластины с инструментом;
  • обрабатываемая деталь закрепляется на рабочей поверхности.

Таким образом, обработка зафиксированной детали осуществляется подвижным инструментом. Во втором случае вам требуется обеспечить неподвижность болгарки и мобильность рабочей поверхности. Для перемещения столешницы под ней сооружается конструкция из направляющих с возможностью фиксации положения рабочей поверхности. УШМ, в свою очередь, закрепляется на вертикальной станине сбоку от верстака. Когда требуется станок с вертикально расположенной рабочей насадкой, порядок действий таков:

  • соберите раму из брусков древесины либо уголков, обеспечив жесткое крепление их друг с другом (с помощью сварки либо крепежных элементов);
  • к каркасу прикрепите лист ДСП или фанеры;
  • сделайте отверстие под вал УШМ – диаметр выемки должен превышать соответствующий показатель поперечного сечения вала;
  • внутри каркаса закрепите инструмент – с помощью хомутов либо перфоленты на болтах;
  • на рабочей поверхности стола соорудите направляющие (из реек, планок и т. п.) для передвижения детали;
  • все поверхности ошкурьте и покрасьте;
  • тумблер включения инструмента для комфортного использования можно закрепить.

фотографий

Все шляпки саморезов (болтов, винтов) должны быть утоплены и не выступать над поверхностью рабочей области.Учитывайте, что направляющие рейки должны быть съемными, разные заготовки требуют различного их расположения. Удобнее всего их фиксацию производить с помощью саморезов. Инструмент должен располагаться удобно и доступно для быстрой замены рабочей насадки (фрезы, диска и т. д.).

Ручные

Самый легкий вариант – переделать болгарку в ручную фрезеровочную машинку. Учтите, в этом случае необходима надежное закрепление обрабатываемой детали – с помощью тисков или зажимов, дабы исключить вероятность вибрации или сдвига заготовки. Переделать болгарку в ручной фрезер можно несколькими способами. Здесь приведен один из них.

Сначала изготовьте по чертежам базовое основание инструмента. Идеальным вариантом будет база из металлического листа достаточной толщины и веса, ведь масса основы прямо влияет на устойчивость устройства. Затем сделайте фиксирующую пластину – кронштейн для удержания УШМ. Материал тот же, что и у основания. Нужно сделать отверстие под заднюю часть инструмента, ту, где находится рукоятка. Вырежьте заготовки той формы, которой желаете.

К концам изделия приварите отрезки труб квадратного сечения – для перемещения по вертикально расположенным направляющим. Направляющими послужат более длинные отрезки труб квадратного сечения, но с меньшим диаметром. Их нужно приварить к основанию. Для повышения надежности фиксации инструмента можно изготовить и приварить своеобразные «уши» из металлического листа. Для фиксации инструмента на нужной высоте необходимо сделать крепление. Можно приварить 2 гайки, завернуть в них стержни с резьбой, на которые насажены с помощью сварки гайки-барашки. С помощью такого приспособления вы легко и быстро сможете менять и закреплять требуемое положение инструмента.

Теперь нужно установить дрельный патрон как переходник для рабочей насадки-фрезы. Предварительно нарежьте внутри него резьбу, соответствующую валу УШМ. Затем накрутите его на вал и зафиксируйте в нем необходимую фрезу. Соберите машинку. Зафиксируйте ее в кронштейне.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

  1. Основа либо рама.

  2. Рабочая стойка.
  3. Электропривод.
  4. Электрический мотор.
  5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее

Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

  1. Частота верчения электромотора.
  2. Мощь электрического мотора.
  3. Масштабы рабочего стола.
  4. Максимальный вес заготовок.

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

  1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
  2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
  3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

  1. Основа либо рама.
  2. Рабочая стойка.
  3. Электропривод.
  4. Электрический мотор.
  5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее

Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

  1. Частота верчения электромотора.
  2. Мощь электрического мотора.
  3. Масштабы рабочего стола.
  4. Максимальный вес заготовок.

Порядок изготовления узлов и сборка фрезера

Начнем работу с привода – дооснащенной болгарки. Другие важные узлы фрезера – это вертикальные направляющие штанги и подошва. Обычный патрон для дрели невозможно закрепить на шпинделе УШМ, т. к. их резьбы не совпадают и равны соответственно М12 и М14. Используя насадку, закрепляем патрон дрели на токарном станке и сверлим отверстие под резьбу М14.

Нарезку резьбы можно производить не только на станке, но и в ручную.

Легко накручиваем патрон на резьбу шпинделя, но видим, что он упирается в центрирующий поясок. Рассверливаем вход в резьбовое отверстие патрона под диаметр и высоту центрирующего пояска.

Это позволяет прочно без биения закрепить патрон на резьбе шпинделя болгарки даже от руки. Наш привод будущего фрезера готов.

Размечаем подходящий по диаметру и длине стержень под заготовки вертикальных штанг. Протачиваем его на токарном станке под требуемый размер и обрабатываем наждачной бумагой.

С помощью пилы по металлу нарезаем заготовки вертикальных направляющих штанг.

Из стержня потолще готовим два отрезка нужной длины и сверлим в них продольные отверстия под размер штанг.

Выверяем вертикальность установки штанг угольником, надеваем на них пружины и направляющие, и имитируем их работу.

Размечаем лист оргстекла и вырезаем с помощью циркулярной пилы по дереву две одинаковые пластины.

Удаляем с них защитную пленку, протираем ветошью, на одну из пластин по углам наносим по капле клея, и сверху прижимаем другую. В сдвоенной пластине сверлим четыре отверстия в углах, формируем гнезда под головки винтов, которые и вворачиваем заподлицо для прочности соединения пластин.

По разметкам в пластинах из оргстекла в два захода сверлим отверстия под штанги.

Торцуем на токарном станке штанги, сверлим отверстия под резьбу, которую нарезаем вручную метчиком.

В гнезда пластины устанавливаем штанги и сверху закрепляем металлической пластиной.

Из толстой полосы металла отрезаем два одинаковых элемента с просверленными отверстиями и изгибаем их в специальных тисках под некоторым углом.

Прикручиваем болтами согнутые пластины с двух сторон к корпусу болгарки, используя штатные отверстия для ручки. Устанавливаем болгарку с патроном и зажатой фрезой в центр подошвы. Под другой конец УШМ подставляем задатчик высоты и выставляем болгарку в горизонтальное положение. Привариваем отогнутые концы пластин к трубкам, скользящим по штангам, в заранее намеченных местах.

В центре платины-подошвы высверливаем кольцевым сверлом отверстие, рассчитанное под наибольший диаметр используемой фрезы.

Из толстой полосы металла выгибаем скобу и привариваем к трубкам скольжения спереди горизонтально.

Вынув из трубок скольжения штанги, просверливаем сбоку отверстия, нарезаем резьбу и вворачиваем болты с головкой-барашком.

Снимаем подошву и с торца к отверстиям для штанг под прямым углом выполняем сверления, нарезаем резьбу и вкручиваем болты.

Возвращаем подошву назад и затягиваем болты, закрепляя штанги в отверстиях. К поперечной скобе в центре привариваем ушко, на которое закрепляем ручку-упор, состоящую из двух половинок.

Временную планку, стягивающую штанги, заменяем на скобу, но прежде, чем укрепить ее, поднимаем по штангам вверх и снимаем привод с трубками скольжения и пружины, чтобы поставить упорные втулки. Вновь собираем снятые узлы и детали в обратном порядке, затягиваем окончательно скобу и прикручиваем ручку.

Установив фрезу в рабочее положение, фиксируем ее затяжкой болтов с головками-барашками, ввернутыми в трубки скольжения, и проверяем работу фрезера в деле.

Необходимые материалы и инструменты для выполнения работы

Фрезер – это устройство, предназначенное для обработки различных материалов (дерева, металла, пластика, текстолита и других): сверления, создания пазов, вырезания кромок и проведения прочих технологических операций. Он может быть выполнен в виде ручного электроинструмента или стационарного станка. Для пользования в домашних условиях можно сделать фрезер из болгарки. При этом есть возможность реализовать как стационарный, так и ручной вариант исполнения.

Чтобы сделать фрезер, в общем случае понадобятся следующие материалы и инструменты:

  • рабочая угловая шлифовальная машина, которая будет служить приводным механизмом;
  • сварочный аппарат (нужен при использовании металла);
  • крепеж — перфолента, болты с гайками, саморезы или винты;
  • шуруповерт, оснащенный разными битами;
  • дрель с набором сверл;
  • рулетка и маркер (либо карандаш);
  • уровень;
  • угольник;
  • фанера (ДСП) либо металлический лист (около 3 мм толщиной);
  • набор гаечных ключей;
  • отвертки;
  • электролобзик или пилы по дереву и металлу;
  • железные уголки либо деревянные бруски (5 на 5 см);
  • керн;
  • шестигранные ключи;
  • наждачная бумага, напильники.

Возможности стационарной установки будут определяться такими параметрами:

  • мощностью электродвигателя УШМ;
  • числом оборотов (скоростью вращения) мотора;
  • габаритами рабочего стола, определяющими размеры обрабатываемых заготовок.

Для работы с небольшими деревянными деталями из непрочных пород древесины достаточно будет болгарки с электродвигателем мощностью 0,5 кВт. Если обрабатывать предстоит металлические заготовки, то понадобится устройство с мотором от 1,1 кВт.

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки.

При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

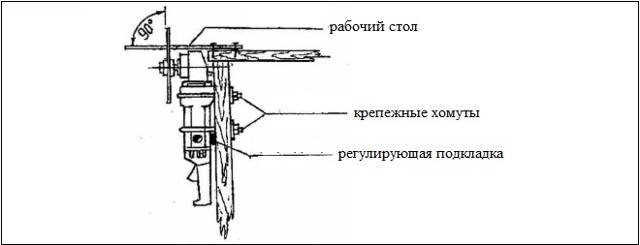

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

  • болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
  • основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
  • толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
  • сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
  • крепежные элементы (хомуты, винты, болты и гайки);
  • стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

  1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
  2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
  3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Процесс изготовления станка

Стационарные установки

В комплектацию фрезерного станка входят следующие конструктивные элементы:

Устройство фрезерного станка

  • устойчивая станина;
  • привод;
  • поверхность для выполнения фрезерных работ, оборудованная линейкой.

При создании фрезера из болгарки необходимо осуществить соединение всех компонентов. Электроприводом в данном случае будет служить электроинструмент, закреплённый на крышке стола.

Стационарную установку можно выполнить в нескольких вариантах – с зафиксированной болгаркой или с подвижным устройством. Первую модификацию довольно просто реализовать в домашних условиях. Рабочее устройство можно закрепить для выполнения работы в горизонтальном либо вертикальном направлении. От плоскости планируемой обработки зависит порядок монтажа оборудования.

Станок, функционирующий в горизонтальной плоскости, изготавливается, соблюдая последовательность действий:

Фрезерный станок из болгарки своими руками

  • сборка рамы из брусков или металлических уголков;
  • обшивка каркаса листами фанеры;
  • формирование в столешнице отверстия с диаметром, превышающим вал болгарки;
  • крепление к нижней поверхности крышки стола инструмента. Крепеж выполняется с помощью саморезов, шурупов, хомутов;
  • на поверхности столешницы формируются планки, выполняющие роль направляющих;
  • конструкция подвергается чистке и последующему окрашиванию.

При сборе станка необходимо обеспечить доступ к болгарке без затруднения процесса смены насадок. Для комфортной деятельности можно закрепить тумблер электрооборудования. Предварительная блокировка кнопки во включенном положении позволяет осуществлять подачу питания к инструменту.

Горизонтальное расположение фрезы

Данное устройство изготавливается подобно вертикальному станку. Разница заключается в месте крепления болгарки – электроинструмент фиксируется на боковой поверхности конструкции и напоминает циркулярную пилу.

Для использования станка требуется установка фрезы. В специализированных магазинах имеются различные отрезные диски – фрезы, которые крепятся зажимной гайкой. В случае необходимости использования шпоночных насадок необходим переходник, укомплектованный резьбой для крепления механизма и местом для фиксации фрезы.

Крепление болгарки сбоку

Ручной фрезерный инструмент

Данный фрезер существенно проще в изготовлении, по сравнению со стационарными устройствами. Для выполнения работ с помощью этого инструмента требуется надёжная фиксация заготовки, исключающая вибрацию, всевозможные смещения. В качестве такого крепления, как правило, выступают тиски либо струбцины. От качества фиксации зависит скорость и качество проведения работ.

Схема закрепления болгарки для фрезерного станка

Вариантов изготовления из болгарки ручных устройств для фрезерования довольно много, как и материалов, доступных для применения. В большинстве случаев ручные устройства представляют собой насадки, позволяющие использовать их для проведения фрезерных операций. Элементарные модели не позволяют перемещать режущую насадку в вертикальном направлении, так как они предназначены для осуществления простейших операций.

В случае сравнения самодельных фрезеров, изготовленных ручным способом либо в виде стационарной установки, по качеству обработки существенно выигрывают стационарные фрезы. А если речь идёт о простоте и универсальности использования, то лидирует ручной инструмент. Выполнение фрезерных работ с помощью ручного устройства либо стационарной установки требует неукоснительного соблюдения правил безопасности.

Шаг первый: готовим материал, приступаем к работе

Первым делом мне нужно было распустить двутавр, вырезав из него центральную часть. Именно она станет основанием нашей конструкции. Сделать это несложно, однако для тех, кто редко имеет дело с УШМ, скажу – желательно использование средств защиты – перчатки, очки, плотный фартук.

Зажав отрезок двутавровой балки в тиски, вырезаем его центральную часть

Понятно, что найденный мной возле гаража отрезок двутавровой балки был покрыт ржавчиной, поэтому, зажав его в тисках, я полностью очистил поверхность от коррозии при помощи металлической щётки-круга на болгарку. После этого металл уже можно было использовать по назначению.

Все следы коррозии необходимо тщательно удалить

Правила при резке дерева

Фрезерование при помощи болгарки требует соблюдения определенных правил:

  • насадка на болгарку должна быть предназначена для деревянных изделий;
  • снятие защитного кожуха недопустимо;
  • применение инструмента большого размера может привести к его вырыванию из рук;
  • работа должна выполняться в перчатках или при наличии жесткого крепления устройства;
  • скорость работы болгарки должна быть минимальной;
  • перед началом эксплуатации следует убедиться, что в материале нет гвоздей, саморезов и других металлических деталей;
  • инструмент нужно держать в одной плоскости, не допуская перекосов;
  • нельзя производить блокировку кнопки в работающем режиме;
  • замена насадки осуществляется при отключенном питании.

Иногда соблюдение этих рекомендаций может не повлиять на гарантию безопасности при распиле древесины. Решение о пользовании болгаркой при обработке дерева должен принимать сам мастер. При наличии большого объема работ лучше воспользоваться циркулярной пилой или электрическим лобзиком.

Резка и обработка древесины может быть выполнена с применением популярного инструмента – болгарки. Фрезерный станок, сделанный своими руками из углошлифовального инструмента, поможет справиться с небольшим объемом работ с древесиной. Только в таких ситуациях следует неукоснительно соблюдать технику безопасности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
