Самоделки из перфоратора: вибратор для бетона и ямобур

Разновидности погружного вибратора

Модификации погружного вибратора разные. Они зависят от объема и конструкции формы, внутрь которой бетон заливается. Используют несколько разновидностей этого оборудования:

• Погружной. Рабочий орган устройства опускают внутрь бетонной смеси, которой он передает свою вибрацию. Присутствует возможность перемещение приспособления для полноценной обработки раствора. Применяют такое оборудование для массивных железобетонных изделий.
• Вибрационная плита. Агрегат передает вибрацию форме для бетона, которая находится на его поверхности. Устройство применяют для обработки плоских конструкций в виде стяжек и плит. Без использования виброплиты невозможно качественно уплотнить песчано-щебневую подушку под укладку дорожки либо заливку фундамента.

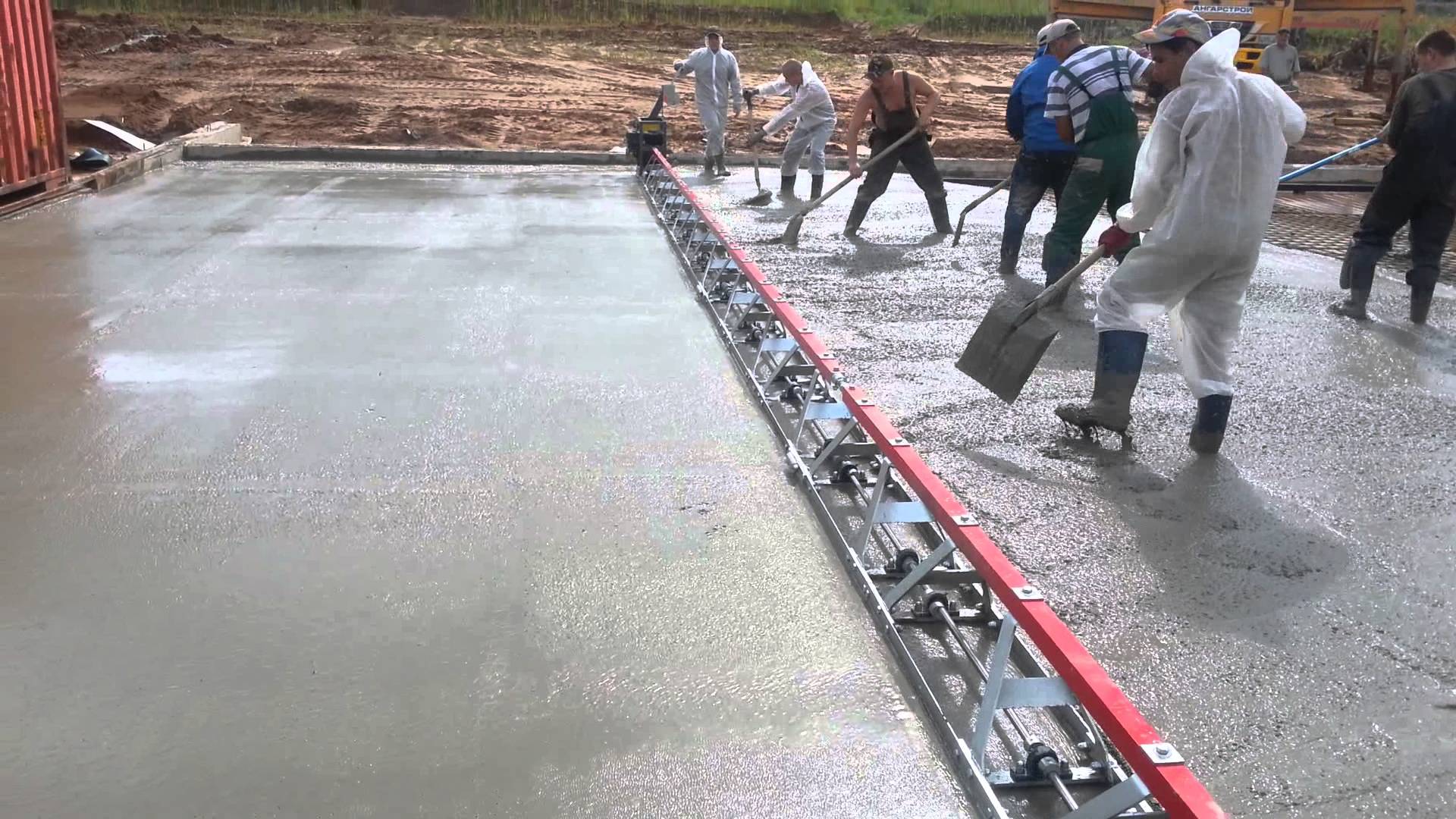

• Вибрационная рейка. Аналог плиты, предназначение которого — выравнивание как поверхностного, так и глубинного бетонного слоя. Благодаря компактности устройство можно использовать и при обработке вертикальных поверхностей. Процесс уплотнения длится несколько дольше, нежели в варианте с виброплитой.
• Вибрационный стол. Передвижная либо стационарная установка. Формы, наполненные бетонной смесью, помещают на поверхность оборудования. Используют при выпуске штучных изделий. Большие столы используют в условиях промышленного выпуска разнообразных конструкций: стеновых панелей, плит перекрытия, ферм.

Рисунок 2. Вибратор площадного типа

Еще вибраторы монтируют прямо на конструкцию опалубки либо формы для заливки, благодаря чему качество уплотнения улучшается, сокращается число технологических операций.

Как и из чего сделать вибратор в домашних условиях

При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям. Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы.

Технология во втором случае более сложная, для сборки потребуется:. Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень.

Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке. В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба. Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в раз больше диаметры вибрационной насадки. Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок.

Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:. При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков. Из-за потребности в высокочастотных направленных колебаниях чаще всего круговых их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель.

Специально покупать дрель или перфоратор нецелесообразно. Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели. Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность.

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы. Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному.

Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней. Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику.

Основные разновидности

При желании изготовить ручной ямобур своими руками нужно знать об основных типах подобного оборудования, принципе их работы и конструкции. Особым спросом пользуются инструменты садового назначения, оснащенные полукруглыми лопастями. Их приваривают под определенным углом и задействуют для проделывания отверстий в земле под какие-либо растительные культуры. Кроме этого, с помощью такого инструмента можно обустраивать шурфы для опор и сооружения беседок или легких построек и ограждающих конструкций.

Существуют и шнековые буры, которые отличаются удлиненным режущим элементом и массой преимуществ. Они необходимы для выкапывания глубоких ям под опоры. Конструкция прибора построена таким образом, что его не нужно часто доставать из земли, что существенно ускоряет процесс бурения.

Наиболее простыми вариантами самодельных буров являются садовые приборы. Они отличаются минимальным весом и упрощенной конструкцией, которую можно изменять в зависимости от условий работы. Что касается обычных моделей, то они отличаются универсальностью и дешевизной. Зачастую их используют только для легкой почвы, ведь при проделывании углублений на глинистом грунте или суглинке они малоэффективны.

Подготовка к изготовлению

Для уплотнения бетона с давних времен применялся метод под названием «штыкование», этот способ является наиболее простым, но в то же время действенным. Пробивание бетонной смеси каким-либо предметом, металлическим стержнем, черенком лопаты и т.д., позволяет устранить из раствора воздух, который крайне нежелателен в строительной смеси. Естественно, что делать это руками очень тяжело.

Самодельное устройство, которое можно использовать как вибратор, способно значительно облегчить задачу и сделать его можно из обычного строительного перфоратора. Большинство знакомых с ручной работой мастеров по строительству имеют у себя дома именно такой инструмент, собранный на базе перфоратора. Для его создания нам понадобятся:

• сам перфоратор;
• кусок металлического прута, арматура;
• толстая пластина из металла большой площадью;

Мощность самого перфоратора должна быть не менее 1,5 кВт. Только тогда вы сумеете работать длительное время без перегрева. Кусок металлического прута или стержня (арматуры), должен доставать до дна залитого цементного блока, иначе говоря равняться глубине заливаемого раствора. Первая сторона арматуры обрабатывается таким образом, чтобы ее можно было вставить в патрон перфоратора и защелкнуть. Второй конец прута приваривают к металлической пластине достаточной толщины и диаметра (50 — 70 мм.).

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

• Металлический стержень сечением 15 миллиметров
• Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
• Втулка и два качественных подшипника
• Кусок стержня из металла прямоугольной формы
• Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
• Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

• Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
• Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
• Установка подшипников на дебаланс с обеих сторон.
• Помещение конструкции в стальную трубку.
• Обрезка круглого прута с одной из сторон точно вровень с трубой.
• Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
• Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
• В меньшем отверстии нужно сделать резьбу для зажимного винта.
• Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
• Соединение вибронаконечника и вала.
• Одевание шланга на вибробулаву, фиксация хомутом.
• Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
• Защита пластиковым кожухом вибронаконечника.
• Подключение электродрели к сети, проверка работоспособности вибратора.

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

• трубка из нержавейки длиной 55 см и Ø 4 см;
• металлический стержень Ø 15 мм;
• отрезок металлического стержня прямоугольной формы;
• два качественных подшипника и втулка;
• гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;

• внутренний стержень для трубки (можно взять тросик спидометра).

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

• набор свёрл по металлу;
• электро или газосварка;
• ножовка;
• стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

1. Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

2. Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.

3. Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.

4. Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.

5. На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.

6. Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.

7. На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
8. Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».

9. Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.

10. Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Вибратор на основе перфоратора

После того как подготовлена схема вибратора для функционирования в бетоне, можно приступить к монтажу оборудования на основе перфоратора. Чтобы сконструировать данный аппарат, понадобятся некоторые инструменты и материалы:

• перфоратор, обладающий минимальной мощностью около 2 кВт;
• стальная шайба;
• пика.

Глубинный инструмент для замеса бетонного раствора монтируется в несколько этапов. Самое главное, использовать перфоратор, мощность которого будет не ниже 2 кВт. Использование инструмента будет выполняться в ударной системе и это стоит узнать еще в процессе подготовки.

В качестве сопла для оборудования желательно использовать пику. Необходимо сконструировать некое основание для пики во время функционирования. Для выполнения этой задачи можно смонтировать опалубку. Создать требуемое сцепление между двумя данными элементами можно, применив шайбу из стали.

Оборудования для замешивания бетонного раствора, созданного самостоятельно, при условиях незначительного объема смеси, может быть сделано по технологии штыкования. Данная технология обязует выполнять крепеж одного сопла на уже существующую насадку.

Схема глубинного вибратора с гибким валом.

Для данной технологии важно, чтобы длина всего штыка сопла оборудования соответствовала глубине емкости. Сопло нужно будет упереть в днище емкости и временами менять его положение. Достоинство этой технологии в том, что имеется возможность перемешать большое количество бетонной смеси за небольшой промежуток времени

Достоинство этой технологии в том, что имеется возможность перемешать большое количество бетонной смеси за небольшой промежуток времени.

Методы, описанные выше, дают возможность создать глубинное оборудование с наименьшими финансовыми расходами

Важно брать в расчет то, что все составляющие и компоненты, применяемые по ходу создания инструмента, могут меняться на различные аналоги. Замены будут не менее функциональны. Чтобы замена была равноценной, важно изучить принципы функционирования оборудования

Чтобы замена была равноценной, важно изучить принципы функционирования оборудования

Электродрель

Здесь используется вращательное движение рабочей части. Ее делают по-разному. Например, тот же штырь с приваренной на конце «перекладиной» (буква «Т»). Используется и тросик с проволокой внутри (как для спидометра автомобиля). Можно из проволоки сделать фигурный наконечник.

Есть и более сложные конструкции рабочей части. Например, использовать трубу, в которую впрессовываются подшипники и затем вставляется металлический штырь.

При изготовлении вибратора из подсобных средств нужно учесть некоторые моменты:

• мощность эл/инструмента. У промышленных изделий она не менее 1 кВт. Понятно, что «кухонным миксером» работать не получится;
• состав и консистенция раствора. Имеется в виду не столько то, что использовалось в качестве заполнителя, а размер его фракций. Та же щебенка может быть как крупной, так и мелкой. Кроме того, работать с ней (любого размера) труднее, чем с галькой. В зависимости от марки цемента и соотношения компонентов раствор может быть густым или не очень. Определяя, что использовать в качестве насадки на инструмент, эти нюансы следует учесть. Иначе или толку не будет, или эл/двигатель сгорит.

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Насадки

В некоторых случаях рассверливание отверстий в бетоне требует наличия такого изделия, как алмазная коронка по бетону для перфоратора. В большинстве случаев данный инструмент и ему подобные не поставляются в комплекте с перфоратором

Следует заметить, что их стоимость достаточно высока, а если взять во внимание их комплект, то он может обойтись дороже, чем сам перфоратор. Тем не менее, наличие таких насадок крайне необходимо при проведении определенных работ

Алмазная коронка по бетону

Самая обыкновенная коронка для сверления бетона обойдется недорого, но и проработает небольшое количество времени. Увеличить срок ее эксплуатации можно следующим образом: во время работы изделие следует поливать прохладной водой, чтобы не допустить его перегрева.

Поэтому для такого рода работ лучше использовать алмазные коронки. Они намного практичнее простых насадок, а сверление перфоратором отверстий в бетоне с их помощью происходит гораздо быстрее. При выборе алмазных насадок необходимо учесть, что они рассчитаны на различные виды перфораторов, поэтому нужно знать их допустимый размер.

Следует также упомянуть и о буре для бетона. В большинстве случаев такие изделия, которыми комплектуется перфоратор выходят из строя очень быстро ввиду желания производителя сэкономить и оснастить качественное устройство второсортными расходниками. Поэтому специалисты в строительном деле рекомендуют не использовать их, а покупать отдельно комплекты или одиночные изделия известных марок, но только у сертифицированных продавцов. Использование дешевого китайского бура с дорогим перфоратором крайне нецелесообразно.

Разные размеры буров по бетону

Если требуется продолбить дыру в стене, то необходимо использовать зубило

Важно запомнить, что для таких целей не подходят изделия из каленого металла, чтобы оно не сломалось раньше времени. По этой же причине необходимо постоянно его подтачивать

Важно знать! Если ремонт будет делать бригада строителей, то лучше уточнить у прораба, входят ли в список расходных материалов насадки для перфоратора. Некоторые мастера вносят их в стоимость своих работ, а некоторые в общую смету

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

1. Монтажа ограждающих конструкций.
2. Изготовления столбчатого фундамента.
3. Высадки растительных культур.
4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

1. Навесными.
2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:

1. На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
2. Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
3. Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

Это интересно! Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт.

https://youtube.com/watch?v=DmzNT-7ETg4%3F

Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

1. Взять две трубки — одну малого диаметра, а вторую большого
2. Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
3. На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
4. К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
5. Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
6. Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

https://youtube.com/watch?v=zk4UJEYCbYE%3F

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

https://youtube.com/watch?v=IH6ncEz3P6M%3F

Рекомендации

Случаи бывают разные. Строительство больших объектов предполагает наличие больших объёмов стройматериалов.

Но, даже сооружая коттедж из монолита себе и семье, воспользуйтесь упомянутыми рекомендациями, с целью улучшения качества работ:

• залить бетонную конструкцию можно в разы быстрее, если учитывать принцип работы бетононасоса, заключающийся в беспрерывной подаче смеси по гибкому шлангу большого диаметра;
• с уплотнением тонкого слоя наливного пола отлично справляется виброрейка для укладки бетона;
• удалить неровности на застывшей массе поможет шлифовальная ручная машинка по бетону;
• соединять металлические пруты между собой удобно, используя вязальные крючки для арматуры.

Выводы:

• использование вибратора предаёт конструкции прочности, плотности, уберегает от излишней влаги и трещин;
• использование различных наполнителей требует различную частоту колебаний. Крупнее добавка – менее частотной должна быть пульсация;
• при заливке фундамента лучше применять высокочастотный вибратор;
• изготовить вибратор самостоятельно легче с помощью перфоратора.

Стройка – дело не лёгкое. Не упускайте важные моменты, не стесняйтесь учиться, спрашивать и у вас получится отличный дом!
