Из чего можно сделать лодочный мотор?
Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.
Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.
Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.
Лодочный мотор из триммера
Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.
Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.
К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.
Лодочный мотор из шуруповёрта
Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.
В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.
Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.
Лодочный мотор из мотоблока
Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,
Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.
Другие варианты
Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.
Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.
Как Переделать Триммер В Лодочный Мотор
Что собой представляет насадка для переделки триммера в лодочный мотор и каковой принцип его работы? Стоит брать насадку для переделки триммера?
Идея очень легкого навесного мотора для небольших лодок, включая и самые простые резиновые сегодня интересует многих охотников и рыбаков
Важно отметить, что стоимость такого мотора является достаточно высокой и обслуживания, впрочем как и детали. В таком случае, многие очень часто стали использовать и мотор триммеры, которые сейчас являются очень популярными и распространенными
Принцип работы
Триммер имеет более высокую скорость оборотов лопастей, что дает возможность передвигаться по воде с более высокой скоростью, что позволит приступить к рыбной ловле быстрее, чем с мотором. Все видели, как работе триммер как стрижет газон и обычную траву, но тут, его лопасти вывернуты в другую сторону и при этом, выполняет функцию максимально экономного мотора.
Насадка для переделки триммера В лодочный мотор
Насадка для переделки триммера В лодочный мотор Мотор от бензокосы CHAMPION 1л.с.
А вот если триммер ниже, скорость будет ниже. Но самым главным недостатком триммером по сравнению с обыкновенными лодочными моторами это то, что они очень громкие и их не стоит использовать на полную, если не хотите спугнуть рыбу.
Стоит ли покупать насадку для переделки триммера в лодочный мотор
На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали.
При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера.
Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше самое главное грамотно совместить.
Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора
Очень важно, что устанавливать необходимо в точном соответствии с инструкцией
Чем лопасти больше, тем эффективнее будет сам триммер.
Переделка мотокосы заключается в следующем:
Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.
При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.
Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.
Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске моторы на лодку и на первом попавшемся сайте зайти на сайте, где продаются моторы и задать вопрос консультанту, который предложит вам свою помощь вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей
Преимущества триммеров
Многие естественно спросят, почему именно триммер. Он имеет целый ряд неоспоримых преимуществ:
- легкий;
- удобный;
- экономный;
- очень мощный;
- имеет основные элементы управления: стартер, ручка газа;
- дополняется специально ногой, что позволяет регулировать мощность.
Преимущества и недостатки применения триммера
Рассмотрим, в чем состоят преимущества использования триммера:
- Не придется покупать дорогой лодочный мотор.
- ДВС, сделанный из триммера, тратит меньше бензина, чем лодочный мотор.
- Двигатель от бензокосы более компактный, чем заводской мотор для лодки.
- Двигатель бензокосы обладает высокой прочностью, герметичностью корпуса, наличием встроенного бака.
- Он имеет все узлы, которые нужны для управления самодельным мотором: стартер, газовый рычаг, штангу, вал, емкость для топлива.
Не стоит забывать и про минусы такой переделки:
- Бензиновый двигатель от триммера маломощный, и плыть с его помощью на лодке против течения будет сложно, или невозможно вовсе. По этой же причине он не справится с тяжелым судном.
- Мотор для лодки, сделанный из мотокосы, подойдет для передвижения по водоемам со стоячей водой, что может не подойти любителям активной рыбалки на реке.
- Также немаловажным минусом является повышенный уровень шума мотора триммера, а некоторые модели могут дымить.
Как сделать мотор для лодки из триммера: способы и советы
#1
Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.
#2
Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.
#3
Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.
#4
После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.
#5
На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.
Мотор для лодки своими руками
Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.
Переделка изогнутого вала
Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.
Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)
Далее, переделка штанги производится следующим образом.
- Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
- Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
- После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
- Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
- В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
- Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
- Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
- В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
- Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
- Винт закрепляется на валу с помощью гайки (2).
- Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

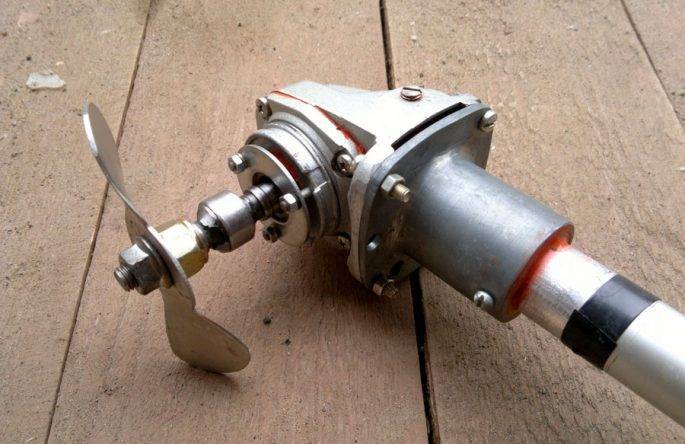

Использование редуктора от болгарки
Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.
- Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
- Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
- Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
- Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.
Изготовление винта
Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.
Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.
Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.
Модель с защищенным редуктором
С защищенным редуктором лодочный мотор из триммера (чертежи показаны ниже) встречается часто
В первую очередь важно отметить, что для сборки потребуется плотный кожух. Перед началом работ подбирается стойка
Также надо уделить внимание дейдвуду
Для обычного триммера он подбирается без толкателей. С целью установки стойки используются защитные пластины. В верхней части конструкции применяется опорная труба. Чтобы румпель свободно вращался, в корпусе мотора проделывается небольшое отверстие. Некоторые специалисты еще рекомендуют припаивать струбцины. Все это необходимо для того, чтобы без проблем установить мотор на лодке.
Лодочный мотор из шуруповерта
Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.
Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач Watch this video on YouTube
Технология изготовления
Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.
Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.
- Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
- Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.
- Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
- Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
- Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
- Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.
Подъемный механизм
Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.
Редуктор и гребной винт
Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.
Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.
Порядок действий:
- В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
- В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
- 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
- В центре изделия нужно просверлить отверстие для крепления на редуктор.
- После этого, гребной винт устанавливается на свое место и надежно закрепляется.
Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта Watch this video on YouTube
Communities › DRIVE2 Водно-Моторный Клуб › Blog › Лодочный мотор из бензокосы
Приобрел я самодельный лодочный моторчик из бензокосы к надувной лодке 2.80 на 40-вом балоне. Плавал и сам и вдвоем. Проход в одну сторону 3 км нормально. Редуктор с болгарки. Выхлоп в воду. Вобщем меня устраивает. За шесть рыбалок прожег два литра бензина.radikal.ru/fp/9ee8f94d104348ab81987eba5b33eaad
Comments 25
И еще: сам агрегат мотор можно купить лучшего качества чем в китайском комплекте.
Лодочный мотор шмель в прошлом году продавался в инетмаге kapitan.ua за двести баксов.Но! Сцепление для трола нужно переделывать. В моем моторе мастер самоделкин все учел. При работе двигателя на хх винт еле проворачивается чуть газку и лодка есть ход. Скорость для трола соответствует. На китайском шмеле на минимальном ходу лодка идет быстрее и тролить я скажу невозможно. Китаец не для рыбалки а перейти с точки А в точку Б. И китайская сцепа в нагрузку на max пробуксовует. Мастер сделал не один мотор и ставит такой болгарочный редуктор который есть оптимальный. Лодка тянет на буксире лодку и корпус сцепы не греется. Сцепа держит не буксует.
К стати-если не секрет какова цена вопроса?
Для самоделки — очень даже аккуратно!
Я его не изготавливал а приобрел готовый.Нога с нержавейки. Раструб глушителя с нерж. Есть /защита если нога ударится в какое препятствие то мотор наклонится на лодку. Продумана защита шоб на вал винта не наматывался мусор. Общем сальник редуктора защищнен. Глушилка мотора кнопка на руле. Положение угла открытия дроселя имеет фиксацию на ручке газа. На моторе есть пымпочка подкачки топлива на карбюратор. Есть воздушная заслонка. Глушитель выведен в воду в отличие от китайского шмеля. Мотор работает не громко звук выхлопа не напрягает.Редуктор с болгарки ремонтопригоден в отличие от китайского шмеля. Если возникнет проблема с китаезким редуктором то это проблема к ему от болгарочных редукторов ни че не подходит. Редуктор в запчастях есть но его стоимость космос.Саша мастер самодельщик сделал все четко. Мотор вал редуктор все соосно в работе вибраций нет. Если кому интересно могу дать контакт мастерс изготовителя. Город Чернигов.
Я думаю информация о этом мастере будет полезна многим
Выше есть сыль на форум охота и рыбалка в белорусии на темку самодельщиков лодочных моторов с бензокосы. Приведен пост автора. Материала много 650 страниц.
У нас на рынке такой мотор продается
Давай выражаться правильно, ХОДИЛ…
У меня мотор Энергомаш мощность 1.3 л/с Скорость не замерял. Шо сам шо вдвоем разница небольшая. Примерно 8-10 км/ч. Лодка плоскодонка. Балон 40. Она и на веслах шла в два раза легче чем предыдущая 3.20 на 34 балоне. Расход бензина? За день трола по спокойной воде на озере пол бачка. бачек на 700 грамм. Свечка чистая.
Сузуки 2.5 еле разгоняет до 10км.ч.А у вас 1.3 летит прям.
Много зависит от того на какой лодке установлен мотор. Каковы ходовые характеристики лодки? Чем больше балон тем меньше просадка и легче ход. О какой лодке говорите вы?
www.drive2.ru/b/2510210/ Вот такой комплект не идёт выше 10-12км.ч на сузе2.5
Сузуки 2.5 еле разгоняет до 10км.ч.А у вас 1.3 летит прям.
мне расскажи про Сузуки ?
Что именно хотите узнать.
как он еле разгоняет до 10кму меня 15-17 идёти заодно про шаг винтов на Сузук и этом
Ни когда не слышал что бы сузуки 15-17 шла и пе поверю пока сам не увижу.Если она только стоит на байдарке.Четыре лодки было и выше 12 не ходил на сузе 2.5.
www.drive2.ru/b/2769157/не, я спорить не буду .а скоро уже перемерять скорость можно )))))
Была и такая только с транцем. сейчас такая www.drive2.ru/b/2510210/.
я видел, хорошая лодка !
А поподробней инфа есть?
Моя лодка и мотор
Тема интересная. Сам когда то раздумывал над этим вариантом.только попроще. Какой расход и скорость?
