Как переделать болгарку в штроборез

Популярные модели

На российском рынке представлены несколько производителей оборудования с электрическим приводом для резки штраб. Для снижения себестоимости и издержек на логистику инструмент выпускается на территории Китая.

Ряд компаний, заявленных как российские (например, «Интерскол» или «Фиолент»), также широко использует китайские комплектующие для сборки.

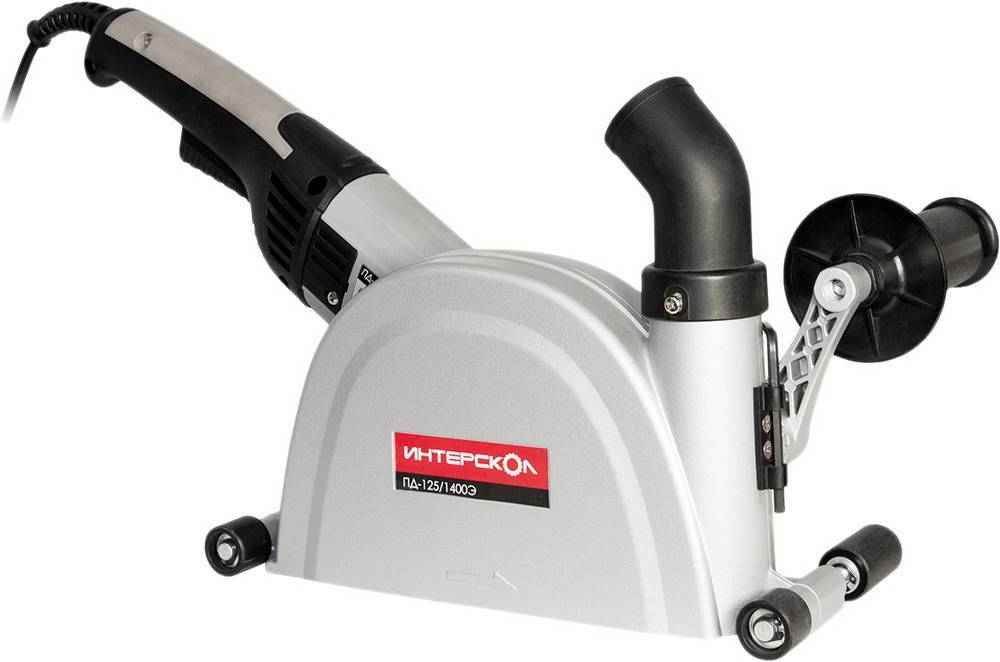

«Интерскол ПД-125/1400Э»

Оборудование оснащено электрическим мотором мощностью 1400 Вт. Частота вращения дисков диаметром 125 мм доходит до 9500 об./мин.

Регулировочный механизм позволяет резать борозды на глубину до 30 мм, а ширина плавно настраивается в диапазоне от 3 до 29 мм. Двигатель оборудован системой плавного разгона и защитой от непреднамеренных пуска и перегрева, кожух рассчитан на коммутацию пылесоса.

Преимущества:

  • низкая цена;
  • бесступенчатые регулировки.

Недостатки:

  • плохое качество материалов и сборки;
  • недостаток мощности для резки штраб максимального размера.

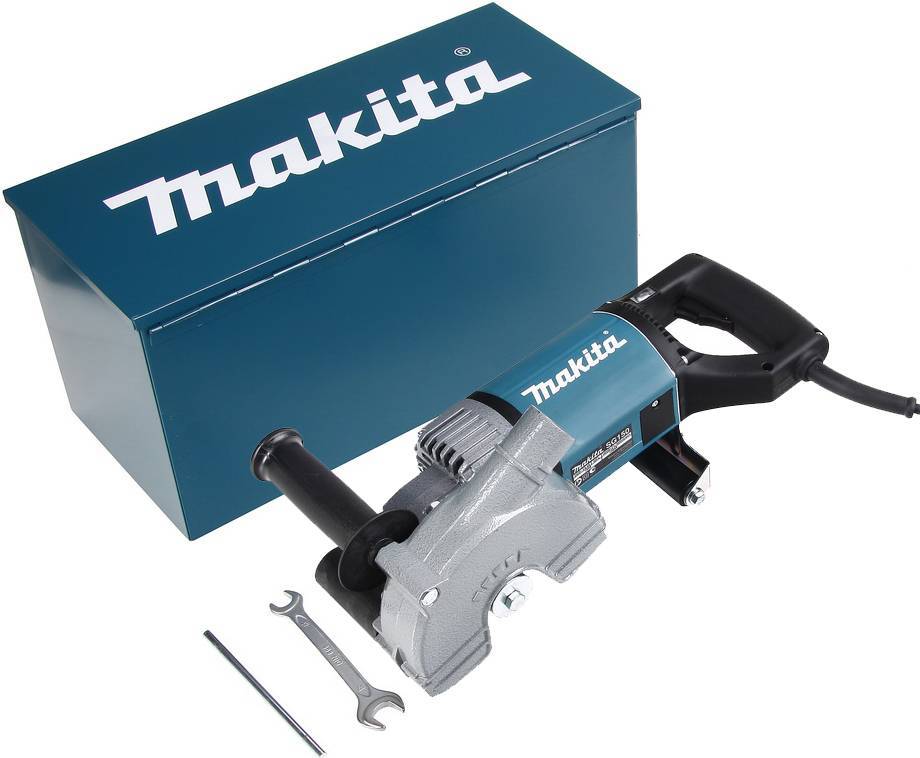

Makita SG150

В конструкции Makita SG150 использован мотор мощностью 1800 Вт, рассчитанный на привод инструмента диаметром 150 мм. Предусмотрена резка борозд шириной от 7 до 35 мм при глубине до 45 мм.

Частота вращения без нагрузки доходит до 7800 об./мин. При резке обороты падают (система поддержки не предусмотрена). Инструмент поставляется в пластиковом кейсе. Возможны переустановка боковой рукоятки и коммутация пылесоса.

Преимущества:

  • высокая мощность;
  • низкий уровень шума;
  • высокая надежность электродвигателя и редуктора;
  • оповещение о перегрузке.

Недостатки:

  • неудобная гайка крепления инструмента;
  • рукоятки, рассчитанные на резку по горизонту справа налево;
  • выброс пыли через борозды;
  • большой вес.

Bosch GNF 35 CA

Оборудование с 1400-ваттным мотором рассчитано на резку борозд шириной до 39 мм и глубиной до 35 мм. На крышке предусмотрен разъем для гибкого шланга, коммутируемого к строительному пылесосу. На плите установлены 4 ролика, а эргономичные рукоятки снижают нагрузку на руки оператора при длительной работе.

Преимущества:

  • высокое качество изготовления;
  • продуманная эргономика рукоятки;
  • небольшой вес;
  • защита от случайного включения.

Недостатки:

  • неудобное расположение кнопки включения;
  • недостаточная мощность;
  • высокая стоимость запасных частей;
  • плохая защита от выброса пыли.

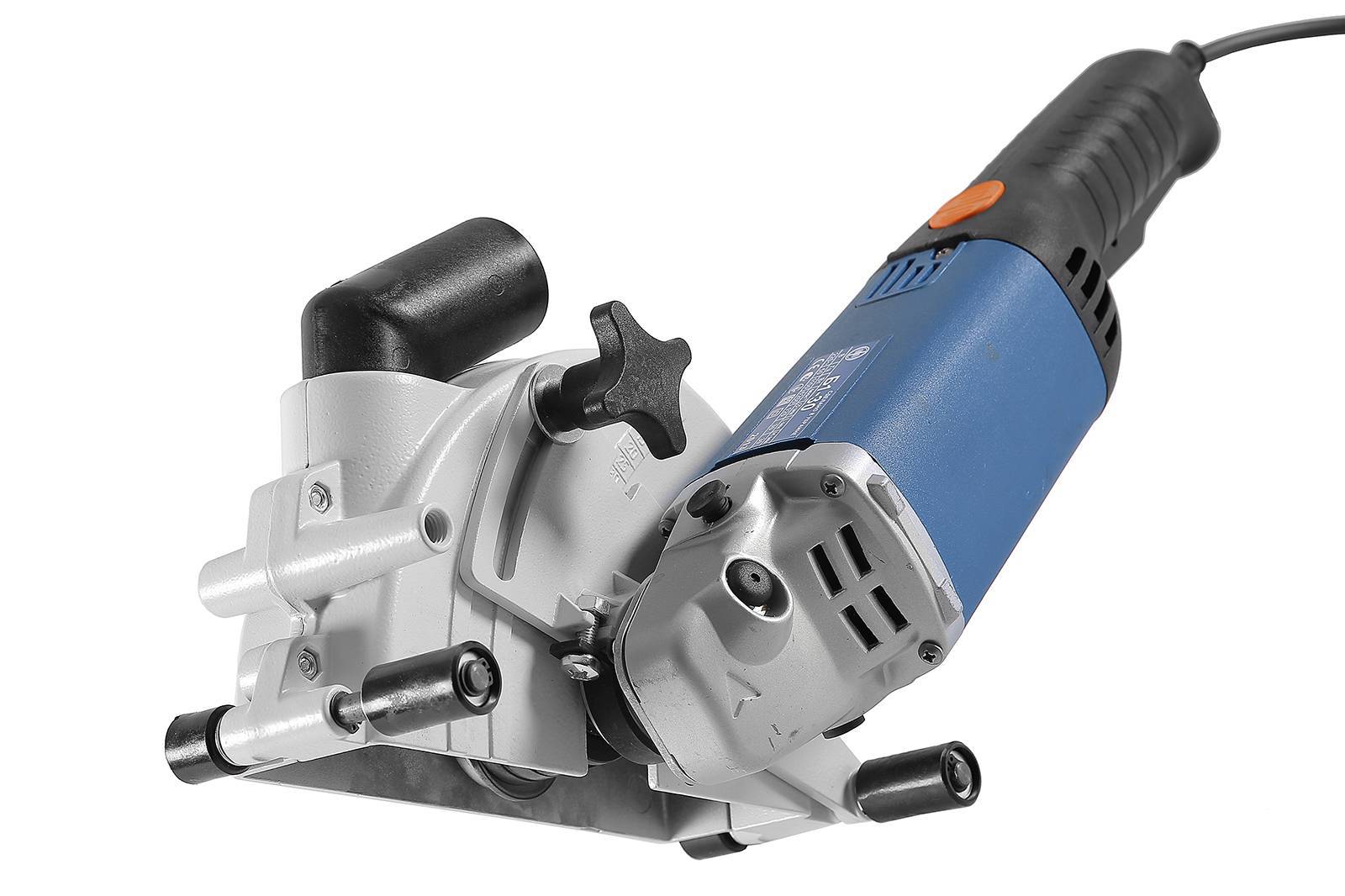

«Фиолент»

Бороздодел Б1-30 оборудован мотором мощностью 1100 Вт, вращающим диски диаметром 125 мм с частотой 6200 об./мин. Предусмотрена функция поддержки оборотов под нагрузкой, ширина паза доходит до 30 мм.

Корпус редуктора выполнен из алюминиевого сплава, обеспечивающего рассеивание тепла. Двигатель оборудован вентиляционными прорезями, не допускающими накопления пыли внутри кожуха.

Преимущества:

  • низкая цена;
  • простота установки нового режущего инструмента;
  • небольшая масса;
  • наличие поворотного сопла для шланга пылесоса.

Недостатки:

  • низкое качество сборки;
  • неудобный штатный ключ для гайки;
  • короткий кабель питания с жесткой изоляцией;
  • низкая мощность.

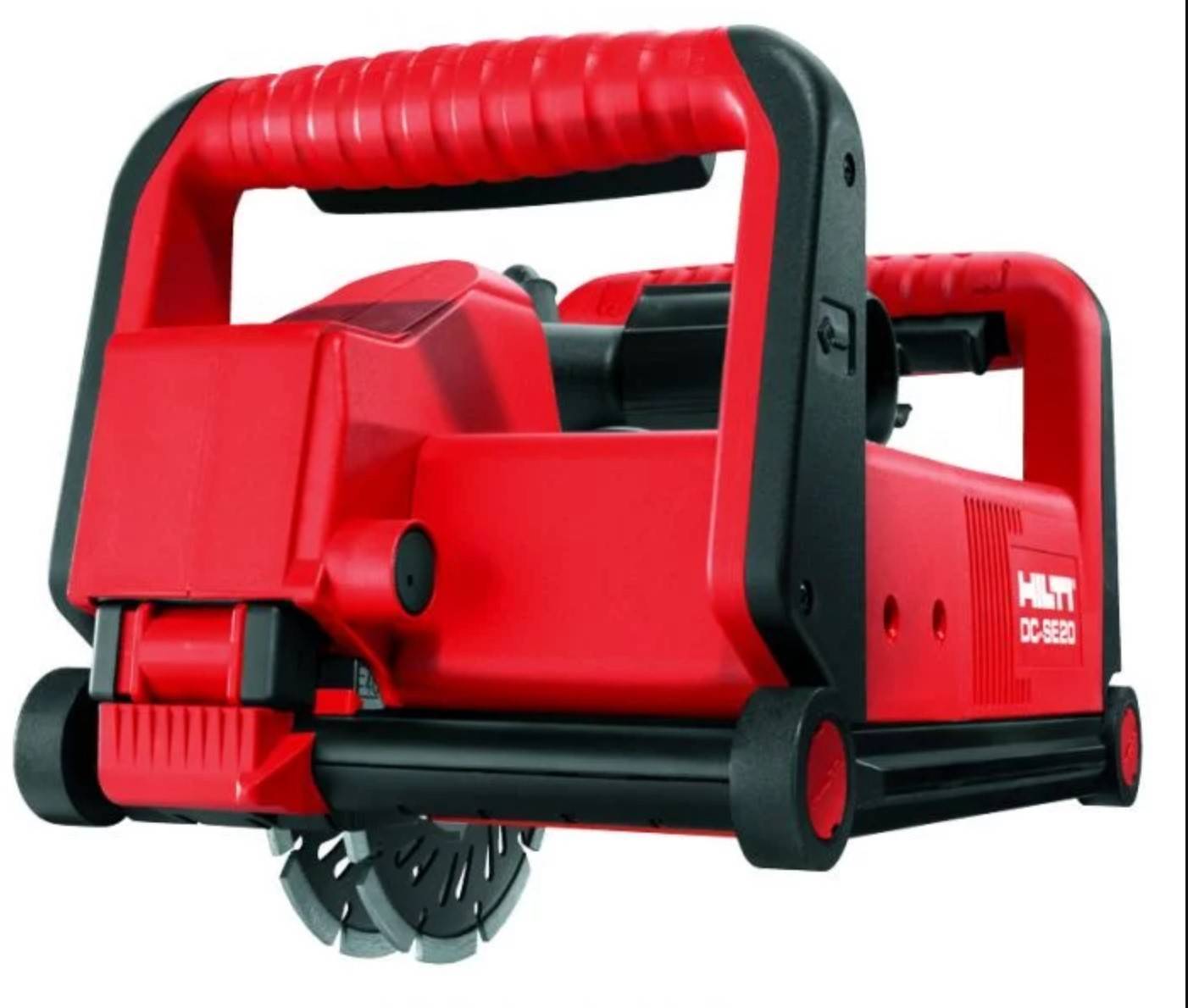

Hilti

Штроборез DC-SE 20 развивает мощность не менее 1800 Вт при напряжении питания 220 В и рассчитан на работу с алмазными дисками диаметром 125 мм при частоте вращения 7900 об./мин.

Кабели питания имеют двойной слой изоляции. Оборудование отличается корпусом прямоугольной конфигурации с верхним расположением рукояток и окна для коммутации шланга отвода пыли.

На основании расположены 4 ролика, предусмотрена регулировка ширины и глубины борозды (до 46 и 40 мм соответственно).

Преимущества:

  • высокая мощность;
  • сниженный выброс пыли в помещение;
  • надежность;
  • низкий уровень шума.

Недостатки:

  • пластик патрубка для подсоединения пылесоса, выгорающий под воздействием раскаленной пыли;
  • заклинивание салазок;
  • большой вес, препятствующий длительной работе в горизонтальном направлении;
  • высокая цена.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

  • Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
  • Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

  • Не требуется разбирать болгарку.
  • Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
  • Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
  • Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

  1. На вал болгарки устанавливается первый диск.
  2. Сверху на него ложится втулка и на нее – второй круг.
  3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Назначение штробореза что ним можно делать

Узкоспециализированный инструмент под названием штроборез имеет сходство с углошлифовальной машинкой или по-простому болгаркой. Штроборез в отличие от болгарки, предназначен непосредственно для проделывания канавок в стенах с дальнейшей укладкой в них разных коммуникаций, таких как провода и кабели, водопроводные и канализационные трубопроводы, а также прочие устройства.

Штроборез имеет два параллельно расположенных диска по бетону, расстояние между ними можно регулировать в зависимости от поставленной технологической задачи. Это позволяет подготовить канавку в стене необходимой ширины. На этом узкоспециализированном инструменте также имеется функция регулировки глубины проделываемой канавки. Выбирается необходимое значение углубления канавки за счет перемещения режущих дисков, и в зависимости от технологического задания.

Стоит штроборез достаточно дорого, а применяется он исключительно для штробления стен, поэтому не каждый может позволить себе такое приобретение. Чтобы не пришлось покупать узкоспециализированный инструмент, его можно сделать самостоятельно из болгарки. Конструкция штробореза похожа с углошлифовальной машинкой, поэтому рационально использовать болгарку, чтобы сделать инструмент для проделывания канавок в стене.

Это интересно!Болгарка без дополнительных приспособлений может использоваться в качестве режущего инструмента, для чего в шпинделе устройства следует закрепить специальный алмазный диск по бетону. Неудобство применения УШМ в качестве штробореза заключается в том, что для регулировки глубины и ширины канавки необходимо проявление мастерства от работника. Заменить это мастерство, а также одновременно упростить процесс штробления стен поможет специальный кожух, изготовленный своими руками. Специальный кожух на болгарке позволяет получить такие преимущества:

  1. Экономия на приобретении специализированного инструмента
  2. Простота выполнения работ
  3. Проведение работ по проделыванию канавок в жилых и нежилых помещениях без пыли

Кроме специализированного штробореза, проделать канавку в стене под укладку коммуникаций можно при помощи таких инструментов:

  • Болгарка или УШМ разных марок
  • Перфоратор
  • Молоток с зубилом — это самый простой и экономный вариант, однако рациональность его использования определяется объемами запланированных работ

Производители выпускают насадки штроборезы для УШМ, купить которые можно в любом магазине инструментов или заказать в интернет магазине. Покупая такую насадку, исключается необходимость ее изготовления своими руками. Однако процесс изготовления каркаса под болгарку не трудный, и чтобы его сделать, не понадобится никаких дополнительных расходов.

Подробная инструкция, как сделать насадку на болгарку своими руками

Алгоритм изготовления:

  1. Разметить на листе металла контуры внутренней перегородки насадки, используя штатный кожух от машинки в качестве шаблона.
  2. Сделать заготовки для крепежного хомута. Некоторые мастера сохраняют заводской экран со штатными креплениями, к которому приваривают пластину для сокращения вылета режущего инструмента.
  3. Вырезать заготовку и прорезать окна для установки на корпус инструмента.
  4. По аналогии подготовить глухую внешнюю стенку насадки.
  5. Вырезать прямоугольную пластину внешней части защитного экрана, которая имеет увеличенную длину. Излишки необходимы для формирования упорной поверхности.
  6. Соединить детали точками контактной сваркой, а затем полностью проварить швы. Допускается установка шпильки на внешней части крышки, используемой для монтажа вспомогательной рукоятки.
  7. Отогнуть торчащие углы внешней части насадки под прямым углом.
  8. Зачистить стыки абразивным инструментом.
  9. Прорезать на внешней части насадки отверстие, в которое установить на сварке трубку для отвода пыли.
  10. Обезжирить поверхности и покрыть ударопрочной краской.
  11. Смонтировать насадку на шлифовальную машинку с установленными алмазными дисками, используя для фиксации штатное крепление на внутренней перегородке.
  12. Подключить шланг пылесоса к трубке (например, через слой малярной ленты, обеспечивающей герметизацию стыка), а затем произвести пробную резку.

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление. Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем. Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

  1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

    Посадочная шайба, которую надо сточить

  2. Установите первый диск и закрутите прижимную гайку.

    Первый диск установлен

  3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

    Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

  1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

    Удлинённая гайка с шайбами навинчивается на шпиндель

  2. Закрутите удлинённую гайку на шпиндель болгарки.
  3. Установите первый диск. Потом необходимое количество шайб и второй диск.
  4. Зафиксируйте конструкцию прижимной гайкой.

    Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

  1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

    Подошва из профильной трубы

  2. Из металлического листа вырежьте щёки и приварите к подошве.

    Щёки приварены к подошве

  3. Возьмите кастрюлю и разрежьте её.

    Кастрюля разрезана под кожух

  4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.

    Отверстие с диаметром, как у штатного кожуха болгарки

  5. Приварите хомут.

    Хомут приварен к отверстию

  6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.

    Хомут и усилитель приварены к кастрюле

  7. Из металлического листа сделайте боковину для кожуха.

    Боковина для кожуха

  8. Приварите её к кастрюле.

    Боковина приварена к кастрюле

  9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.

    Штуцер из сгона приваривается к отверстию в кастрюле

  10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.

    Пластиковый отвод закреплён на патрубке кожуха

  11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.

    Болт для рукояти закреплён в верхней части кастрюли

  12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

    Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Штроборез самодельный – простейший вариант

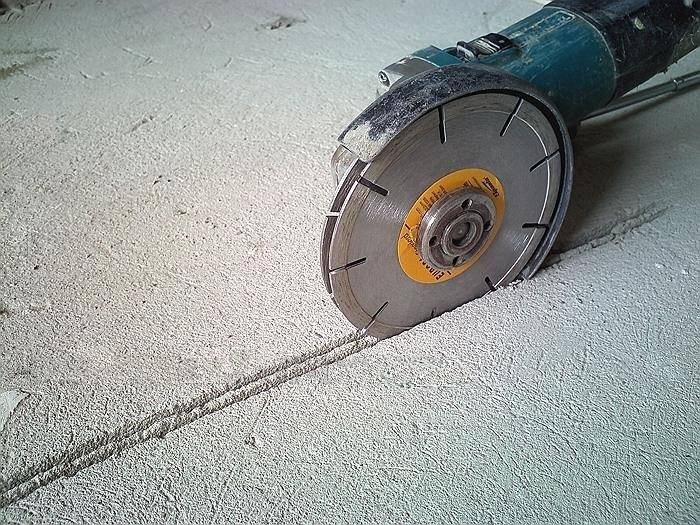

Не внося серьезных изменений в конструкцию болгарки, можно быстро и без затрат изготовить простейшее устройство для штробления путем фиксации на валу одного диска для работы по бетону.

Порядок работ с инструментом:

  • Закрепить на валу диск для работы по бетону.
  • Сделать разметку на обрабатываемой поверхности.
  • Выполнить два прохода и сформировать паз нужного размера.

Этот метод имеет минусы:

  • проблематично обеспечить стабильность размера;
  • сложно выдержать глубину паза.

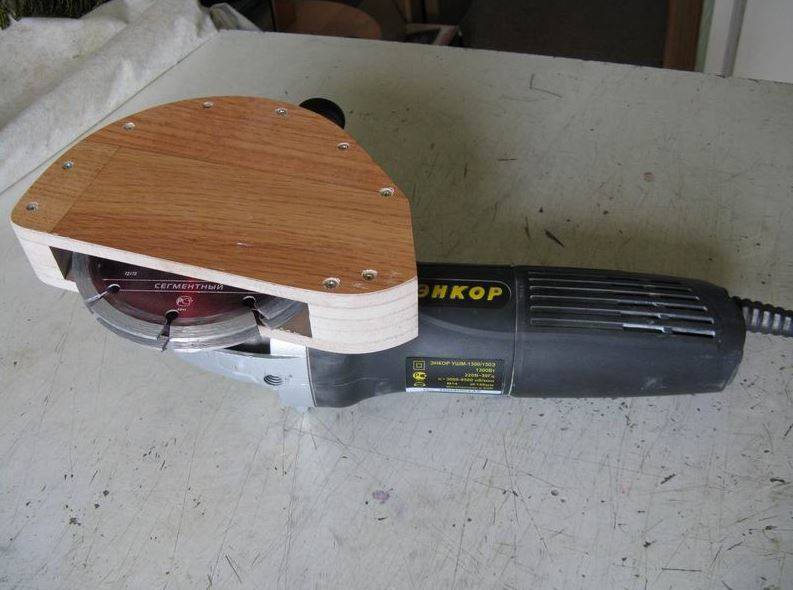

Штроборез самодельный. При увеличении длины шпинделя можно установить на него пару бетонных дисков и за один цикл сформировать канал. Это сэкономит время, но не решит проблему пылеобразования.

Как из болгарки сделать штроборез

Можно изготовить ручной штроборез и своими руками. Для газобетона, бетона и кирпича. Это выйдет дешевле, но потребует определённых навыков и наличия другого вспомогательного инструмента, например, сварочного аппарата, дрели, токарного станка. Чертежей для штробореза из болгарки своими руками, как правило, нет. Всё делают исходя из собственных нужд, наличия УШМ определённого типа и возможностей.

Изготовление защитного кожуха

Наверное, самый ответственный момент во всём процессе изготовления насадки штробореза на болгарку. Для этого понадобятся навыки сварщика и сварочный аппарат. Металл лучше подобрать около 1−2 мм. Это даст лучшую защиту от осколков бетона и диска в случае его разлёта. Область размещения дисков должна иметь ширину с запасом на два диска, причём таким образом, чтобы можно было регулировать общую ширину вплоть до 50 мм. Диаметр обычных дисков для пиления бетона обычно составляет 125 мм. Этого хватает, чтобы проштробить борозду глубиной около 30 мм, чего вполне достаточно для большинства коммуникаций. Поэтому размер кожуха должен быть чуть больше диаметра используемых дисков.

Кожух для штробореза можно купить готовый, вот только его ширина не всегда соответствует желаемой

В конструкции кожуха необходимо учесть выходное отверстие, к которому будет подключён пылесос для штробореза. Своими руками можно подобрать диаметр отверстия под необходимый. В принципе, можно сделать и без него, однако, это заметно ухудшит эффективность штробореза и срок службы дисков. Да и работать в пыли не так комфортно.

Опорная плоскость поможет избежать неравномерной глубины реза

Опорная плоскость или подошва также изготавливается из металла. В ней делается прорезь с запасом для максимальной ширины двух дисков. Идеальным вариантом будет изготовление подошвы с фиксированной глубиной. Это позволит штробить канавки на нужную глубину. Также неплохо позаботиться об откидывании подошвы за линию действия дисков, чтобы избежать травмирования. В этом может помочь установка пружины на механизм крепления.

Встречаются довольно брутальные решения

Систему крепежа можно повторить с любого оригинального кожуха, которая, по сути, представляет собой хомут с болтом и зафиксированной гайкой. Как уже говорилось ранее, купить насадку для штробления на болгарку, как таковую, не получится. Есть лишь модифицированные кожухи, которые могут немного ускорить процесс переделки.

Вал или гайка

Для того чтобы закрепить второй диск на болгарке, длины стандартного вала может не хватить, особенно для штробления широких канавок. Тут можно пойти двумя путями: купить или изготовить удлинённый вал или купить или изготовить специальную гайку с креплением для второго диска.

Стандартный вал для УШМ

Найти готовый вал будет довольно трудно, потому что производители выпускают их крайне редко. Его можно выточить на токарном станке самостоятельно или заказать эту работу в любом токарном цеху.

В целом можно пойти на разные ухищрения — подложить шайбу, например

Но чаще всего применяют специальную гайку. Найти её или же изготовить проще. Конструктивно она представляет собой зажимную гайку, с другой стороны которой стоит ещё одна с небольшим валом. На него ставится второй диск и закрепляется ещё одной гайкой. Для узких бороздок примерно до 0,8−1 см и вовсе можно обойтись двумя стандартными гайками. Первый диск ставится как обычно, а второй — сверху, после чего крепится второй гайкой.

Если нужна узкая бороздка, можно обойтись без специальных гаек и валов

Приблизительный результат готового штробореза из болгарки своими руками есть на видео:

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

  1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
  2. Наклон штробы допускается в исключительных случаях.
  3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
  4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
  5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

Штроборез из болгарки своими руками


к использованию именно болгарки

Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.

В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.

При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.

Особенности использования самодельного штробореза

Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.

Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.

Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.

С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.

При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.

Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.

Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.

ШТРОБОРЕЗЫ MAKITA

Форма и дизайн бороздорезов Makita несколько отличается от привычных Интерскола и Фиолента. Например, модель Makita SG 180 обладает более вытянутыми пропорциями, чем у классических схем отечественного производства.

Необычная компоновка насадки и рабочей части штробореза делает работу с болгаркой более удобной при штроблении очень длинных пазов.

Мощность штробореза составляет 1,8 кВт, глубина штробы 60 мм при ширине паза до 40 мм.

Как и любой другой ручной инструмент Makita, болгарка SG 180 способна резать металл, дерево, камень, бетон на запредельных нагрузках. Насадку можно легко снять, но небольшие работы болгаркой можно выполнять и без разборки штробореза.

Конструкция штробореза

Однако у штробореза имеется одно отличие от шлифовальной машинки. Оно заключается в том, что создание штроб происходит в два раза быстрее по сравнению с использованием шлифмашины. К тому же, используя его для этой цели:

  • края канавок получаются более ровными;
  • работа становится более безопасной.

Если говорить подробнее о конструкции штробореза, то отметим, что собой она представляет отрезные машины большой мощности. В своём оснащении она имеет два алмазных диска. Расстояние между ними специалист может регулировать.

Настроить можно и глубину реза. Изменяя расстояние между алмазными дисками, можно прорезать пазы различной ширины и глубины. Диапазон, в котором можно осуществлять регулировку, варьируется от 3 до 40 мм.

Функции элементов штробореза

Основным элементом этого инструмента является пильный диск, который закреплён на валу. Для обеспечения хорошей безопасности при выполнении работ с использованием этого инструмента устанавливается специальный кожух для алмазных дисков. Благодаря этому исключается риск разлетания осколков. При пилении отсутствует вероятность их попадания в человека.

Все модели ручных штроборезов в составе своей конструкции имеют патрубки. К ним подключается внешний строительный пылесос. Благодаря этому оборудованию исключается появление в помещении пыли при выполнении работ.

Этот инструмент имеет платформу, которая снабжена направляющими роликами и салазками. Число последних может варьироваться от 2 до 4 штук. Платформа может устанавливаться относительно оси шпинделя в самых разных положениях.

Когда из прорезаемой канавки будет извлекаться диск, то салазки опустятся, что приведёт к его фиксации. Такая блокировка обеспечивает безопасность при использовании инструмента.

Возможность для получения реза высокого качества обеспечивается:

  1. Присутствием в оснащении этого инструмента двигателя большой мощности.
  2. Высокими оборотами алмазных дисков.

В современных моделях штроборезов в качестве силовой установки присутствует двигатель, мощность которого варьируется от 0,8 до 2,5 кВт. Чтобы повысить удобство при использовании этого инструмента, он оснащается специальными рукоятками.

Отлично, если у штробореза присутствует муфта скольжения. Благодаря ей обеспечивается плавность хода. Нелишним будет наличие у штробореза и системы защиты от перегрева.

Ещё одна полезная функция, которая не помешает — контроль износа щёток, а также электронная защита от перегрузок. Благодаря последней функции инструмент сможет отключиться в ситуации возникновения значительных нагрузок.

Изготовление насадки штроборез для болгарки своими руками

При использовании болгарки в качестве штробореза надо учитывать, что этот инструмент вовсе не предназначен для применения с двумя дисками. Наличие двух дисков в шпинделе болгарки увеличивает нагрузку на электродвигатель в два раза, поэтому он быстрее перегревается, и может выйти из строя, если своевременно не делать паузы. Особенно необходимо отказаться от затеи применения двух дисков в шпинделе электроинструмента, если используется бытовая или любительская болгарка. В таком инструменте выйдет из строя быстро не только электродвигатель, но и редукторные пары.

Если принято решение изготовить из болгарки штроборез с двумя дисками, то сделать это можно следующим образом:

Первый круг закрепляется в шпинделе при помощи штатной гайки. Второй диск закрепляется при помощи гайки от обдирочного диска
Получается небольшое расстояние между кругами, но его вполне достаточно для получения канавки, в которую будет укладывать электрический кабель
Если необходимо получить канавку большего размера, то для реализации задумки используются шайбы, располагаемые между дисками
Штатная длина резьбы недостаточная для того, чтобы расположить диска на отдаленном расстоянии друг от друга, поэтому для этого понадобится воспользоваться методом изготовления установочной втулки удлинителя. Сделать ее не трудно, для чего понадобится широкая гайка, одна часть которой завинчивается на штатную резьбу болгарки, а во вторую закручивается резьбовой удлинитель

При этом важно выбирать удлинитель из качественных материалов, чтобы в процессе работ он не разрушился

Разобравшись, как своими руками закрепить два диска на болгарке, остается выяснить, из чего и как можно сделать насадку на инструмент для штробления стены. Такую насадку еще называют чехлом, который является препятствием для попадания частиц бетона на человека, а также предотвращает образование пыли и мусора. Обычно такие чехлы изготавливают со специальным отверстием и круглым штуцером для подсоединения шланга от пылесоса.

Это интересно!Использование болгарки в качестве штробореза позволяет существенно сэкономить на расходах при покупке специализированного инструмента. Однако при применении УШМ необходимо учитывать ее размер. Маленьким инструментом невозможно получить глубокие канавки в стене, поэтому рекомендуется использовать УШМ под диски диаметром 150-180 см.

Конструктивные особенности

Насадка на болгарку штроборез заводского производства имеет схожее строение в независимости от фирмы-изготовителя:

  • Защитный кожух. Предотвращает вылет частиц обрабатываемого материала, тем самым уменьшая риск получения травмы оператором инструмента
  • Выходной патрубок. Через него выбрасывается основная часть строительной пыли
  • Отверстие для рукоятки. Во время установки на угловую шлифовальную машинку с неё снимается ручка. После её закрепления рукоятка устанавливается в крепежное гнездо
  • Контактный башмак, ходовые колеса, направляющие. Элементы установлены снизу. Они непосредственно соприкасаются с обрабатываемой поверхностью, помогают держать направление пиления, ограничивают глубину врезки
  • Винт для регулировки глубины пропила. Рядом нанесена шкала для удобства настройки инструмента перед работой
  • Узел крепления к болгарке. С его помощью насадка надёжно фиксируется
  • Отрезные круги с алмазной обработкой. Подбираются исходя из рабочего диаметра насадки, а также материала основания. По типу обрабатываемого материала отрезные круги подразделяются на три категории: для кирпича; слабого бетона и цементного раствора заводского производства; бетона повышенной прочности

Качественные круги проверенных временем фирм Bosch, Hitachi могут вырезать до 1000 метров штробы.

В комплекте с насадкой идут проставочные кольца. Они устанавливаются между пильными дисками. Такая конструкция регулирует ширину пропила.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
