Самодельный снегоуборщик из бензопилы, триммера или мотокультиватора

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

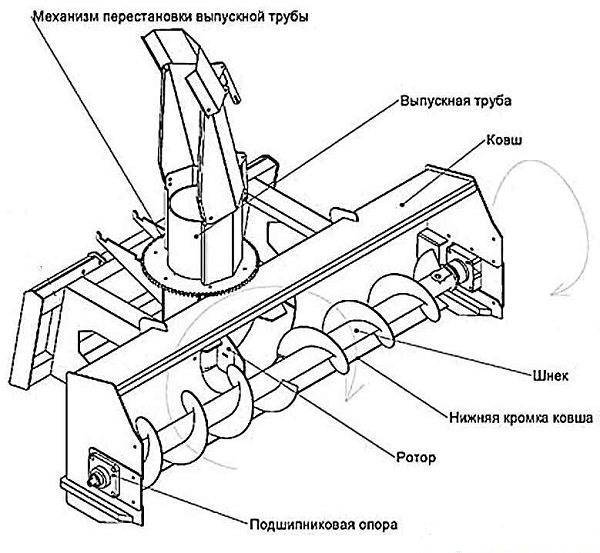

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

  1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
  2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

  1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
  2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

 Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

  • Основной рабочий элемент – шнек с зубьями.
  • Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
  • Направление выброса снега выбирает оператор посредством вращения экрана устройства.
  • Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
  • Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.


Мегаладон -0,6 к мотоблоку “Салют”

Особенности модели:

  • Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
  • Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
  • Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
  • Отвечает все требуемым правилам безопасности.
  • Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
  • Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
  • Облегченная конструкция снегоуборочной насадки.

Технические параметры:

ХарактеристикаЗначение
Ширина забора снега60 см
Высота25 см
Дальность отброса снежной струи7 м
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикОдноступенчатый
Вес42 кг
Цена15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.


Техас 92000160100

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

 См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

ХарактеристикаЗначение
Ширина забора снега65 см
ВысотаОт 15 до 20 см
Дальность отброса снежной струиОт 3 до 5 м
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикОдноступенчатый
Вес50 кг
ПроизводительРоссия
Цена14 500 руб.
Гарантийный срок1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

ХарактеристикаЗначение
Ширина забора снега66 см
ВысотаОт 15 до 20 см
Дальность отброса снежной струиОт 3 м до 5 м
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикОдноступенчатый
Вес42 кг
ПроизводительРоссия
Цена18 900 руб.

 Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.


СП 56 на мотоблок Целина

Технические параметры:

ХарактеристикаЗначение
Ширина забора снега56 см
Высота51 см
Дальность отброса снежной струиДо 15 м
Высота столба отброса снега5 м
Угол поворота козырька190 град.
Габариты67*56*100 см
Диапазон скоростей передвиженияОт 2 км в час до 4
СнегоуборщикДвухконтурный
Вес48,3 кг
ПроизводительРоссия
Цена19 372 руб.
Гарантия1 год

Где найти схемы и чертежи снегоуборочных машин

Мы предлагаем вам внимательно прочитать ветки форумов, на которых описано самостоятельное изготовление своими руками тех или иных навесных снегоочистителей.

Возможно, там вы найдете уже готовые схемы, подходящие для вашей ситуации.


Или воспользуетесь опытом форумчан, чтобы разработать что-то свое, например:

  1. Изготовление шнекового снегоотбрасывателя с гидромотором (навесное для минитрактора).
  2. Еще один шнековый отбрасыватель (навесное для мотоблока МБ-2С).
  3. Бульдозерный нож (отвал) для автомобиля.
  4. Снегоуборщик из бензопилы.
  5. Различные советы по самостоятельному строительству снегоуборщика.
  6. Еще одна ветка с различными советами по изготовлению снегоуборщика, в том числе по навесному оборудованию.
  7. Шнекороторный навесной снегоуборщик для минитрактора.

Как сделать снегоуборщик своими руками

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

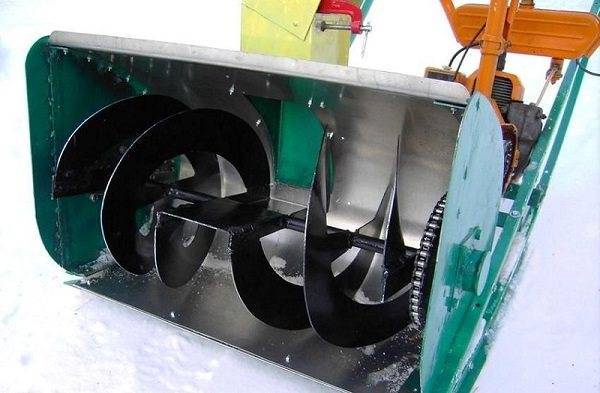

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

  • Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
  • Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
  • Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
  • Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
  • Передаточный ремень соединяет вал и двигатель.
  • Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
  • В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

  1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
  2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
  3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
  4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.

В зимнее время часто улицы городов заваливает горами снега. Чтобы освободить проезжую часть и тротуары, используют снегоуборочные машины. Специальная служба убирает завалы. А что происходит с убранным снегом? Куда его увозят и как перерабатывают? Ответ на это можно найти в статье.

Рекомендации по эксплуатации

В первую очередь нужно позаботиться о безопасности. Все элементы конструкции должны быть надежно соединены с помощью сварки или крепежа.

Осматривать устройство желательно после каждой поездки. Периодически нужно проводить самостоятельное техническое обслуживание с учетом таких рекомендаций:

  1. Обработка силиконовым спреем бампера и подвески.
  2. Проверка целостности всех элементов.
  3. Стряхивание снега после поездки.
  4. Хранение в гараже, сарае или другом подсобном помещении под плотным чехлом.
  5. Перед консервацией на теплый сезон техническое изделие необходимо промыть с обычным чистящим средством, накрыв двигатель пленкой.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

  • Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
  • Из трубы делается вал, толщиной не менее 5 см.
  • В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
  • Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
  • Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
  • В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

    Шнек

  • Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
  • Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
  • Выбираем привод шнека.
  • Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
  • Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
  • Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
  • Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  • Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  • У короба на боках закрепить стаканы.
  • Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
  • Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

    Желоб

  • Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
  • Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  • На конце вала приваривают звёздочку для смены скоростей.
  • Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  • Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
  • Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
  • Ручка машины крепится болтами на продольные уголки.
  • После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Разновидности снегоуборщиков

Снегоуборщики можно разделить на два вида — электрические и бензиновые.

Как нетрудно догадаться, электрический ручной снегоуборщик своими руками делают на основе электродвигателя. Они обладают небольшой мощностью и применяются, в основном, для уборки снега на маленьких территориях. Такими аппаратами, как правило, можно убирать свежевыпавший снег.

В силу своей небольшой мощности лучше не проводить уборку наледи или утрамбованного снега такими аппаратами. Также они не способны переработать большие объемы снега. Зато такие аппараты небольшого размера, что очень сильно упрощает их хранение. Они более легки и удобны в управлении, чем их бензиновые собратья, но, в отличие от них, не могут похвастаться автономностью работы.

Особенности бензиновых моделей

Бензиновые снегоочистители, наоборот, отличаются большей мощностью и автономностью работы. Они предназначены для больших объемов работ и больших площадей. Благодаря своим габаритам и большому размеру ковша таким снеготолкателем можно убирать гораздо больший объем снега за один проход. Да и выброс снега производится на довольно большое расстояние. Также такой тип аппаратов можно назвать самоходным, так как они передвигаются без помощи пользователя. Такой агрегат способен снять снег большой толщины и плотности. Эта техника не требует от оператора приложения больших физических усилий при работе.

Обычно бензиновые снегоуборщики применяют на больших территориях с большим снежным покровом. Такое устройство, как правило, снабжается большим количеством опций и может работать с большим количеством навесного оборудования. Все эти опции и дополнительное оборудование сильно упрощают работу с техникой. Но и стоят такие снегоуборочники гораздо больше электрических.

  Описание препарата Фуфанон и инструкция по применению

Самоходные и несамоходные

Несамоходные снегоуборщики используются для расчистки небольших территорий, покрытых тонким слоем снега. Для начала работы, нужно приложить небольшое усилие, толкнув технику, а далее она по инерции будет двигаться сама. Они довольно маленьких габаритов и имеют небольшой вес. Такие снегоуборочники удобно использовать на маленьких территориях с узкими проходами, например, для расчистки тротуаров или узких дорожек. Эта техника работает очень деликатно за счет установленного обрезиненного шнека. Они малошумные и недорогие.

Как видно из названия, самоходный снегоуборщик способен двигаться без особых усилий со стороны пользователя. Он имеет бензиновый двигатель и колеса или гусеницы. Самый главный минус такой техники — это ее довольно высокая цена.

Работа одноступенчатых напоминает механизм работы механической мясорубки. За счет вращения шнека осуществляется забор и выброс снега. Для уборки свежевыпавшего мягкого снега используется гладкий шнек. Если снег плотный и слежавшийся, берут зубчатый шнек.

В двухступенчатых аппаратах, помимо шнека, устанавливается ротор. Лопасти ротора выступают немного вперед, что помогает шнеку в заборе снега. Лопасти ротора, в основном, изготавливаются из металла. Но бывают лопасти и из плотного пластика. Также ротор могут изготавливать в виде щетки наподобие той, которая подключается к трактору для расчистки улиц.

https://youtube.com/watch?v=DIr9lEgbDGQ

Сердцем каждого снегоотбрасывателя является двигатель. Он может быть электрический или бензиновый. Для электрического двигателя нужен будет удлинитель. Радиус работы такого снегоуборочника будет определяться длиной шнура. При работе рядом с домом и при наличии в доступности электрической розетки лучше воспользоваться электродвигателем. Единственная проблема это то, что он боится влаги. Для больших территорий вдали от электричества лучше использовать бензиновый двигатель, так как он автономен. Самый простой и популярный вариант с бензиновым мотором — это сделать снегоуборочник на основе мотокультиватора.

  Правила посадки винограда саженцами осенью

Какой триммер выбрать?

Для изготовления снегоуборщика понадобится довольно мощный агрегат. Он может быть сделан из электротриммера или бензокосы. Часто предпочтение отдается последней. Причиной тому служат технические характеристики первого. Электродвигатель такого устройства рассчитан на определенные силовые нагрузки. Нецелевое использование может привести к его скорейшему выходу из строя.

Важную роль играет конструкция штанги, ручной косилки, предназначенная для передачи крутящего усилия. Некоторые из них представляют собой изогнутую трубку. В таких «Дугах» передача осуществляется посредством гибкого троса. Данное инженерное решение не подходит для использования агрегата в целях уборки снега. Тросовая передача не справится с нагрузкой, которая возрастет в разы в процессе уборки снеговых осадков.

В таких модификациях движущая энергия передается посредством карданного вала. Он значительно опережает тросовый эквивалент по техническим показателям.

Для изготовления снегоуборщика можно использовать колесную газонокосилку. Подойдет модель, оснащенная двумя колесами и вращающимся рабочим элементом, расположенным в передней его части. Косилка подходящей конфигурации изображена на фото ниже.

Четырех колесная модель не подходит для переделки в снегоуборочную машину.

Правила техники безопасности

Важно понимать, что это самодельный снегоуборщик, который собирается практически из подручных материалов. Поэтому к собственной безопасности нужно отнестись предельно внимательно

Специалисты и опытные владельцы заводских и самодельных снегоуборщиков считают крайне необходимым соблюдать следующие правила:

  • во время работы всегда надевайте очки для защиты и специальные плотные перчатки;
  • никогда не работайте со сварочным аппаратом, не надев предварительно защитную специальную маску;
  • прежде чем установить на каркас шнек, проверните механизм вручную;
  • убедитесь, что вал вращается легко, нет никаких препятствий;
  • на собранной конструкции лезвия не должны соприкасаться с элементами рамы;
  • предусмотрите наличие кнопки аварийного отключения двигателя и остановки вращения ножей снегоуборщика.

Соблюдая эти правила и рекомендации, вам не только удастся собрать снегоуборщик своими руками, используя бензопилу и подручные материалы, но и получить в своё распоряжение эффективный, работоспособный и безопасный садовый инструмент.

При этом тщательно подумайте, есть ли необходимость в снегоуборщике. Также взгляните на все плюсы и минусы сборки снегоуборочной техники своими руками. Порой более простым и доступным вариантом станет покупка заводского оборудования.

Есть ли у вас снегоуборщик? Покупали или собирали своими руками? Кому приходилось делать технику из бензопилы? Какую бензопилу использовали? Насколько результат оправдал ожидания?

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!

Полезные советы и предупреждения

При наличии необходимых условий и определенных умений, сделать своими руками шнековый снегоочиститель не сложно, при условии соблюдения некоторых правил и рекомендаций, касающихся самого процесса изготовления и последующей эксплуатации:

  • П-образные металлические профили, прикрученные к раме, обязательны, поскольку представляют собой основу съемной платформы.
  • Съемная платформа позволяет в считанное время осуществить профилактику или ремонт агрегата.
  • Оптимальная мощность двигателя, по отзывам владельцев, составляет около 6 лошадиных сил.
  • Наиболее удобный размер ковша ориентирован на ширину захвата в пятьдесят сантиметров.
  • Использование электродвигателя предусматривает обязательную защиту от снега.
  • Чтобы подключиться к мотоблоку понадобятся соответствующие переходники.
  • Толщина электропроводов должна быть достаточной настолько, чтобы без проблем выдерживать нагрузки.
  • Изоляция проверяется на способность выдерживать воздействие низких температур.

Воспользовавшись подробными инструкциями и рекомендациями, вполне можно сделать собственными руками отличный снегоуборщик. Причем другого такого не будет ни у кого, и это становится ясно уже на первых этапах работы над агрегатом. Сколько займет времени сама работа, также зависит от мастера.

Зато, в конечном итоге, получится отличное устройство, и останется приличная сумма, сэкономленная на покупке готовой машины.Если же вы не располагаете лишним временем, то в данной статье мы расскажем о снегоуборщике Патриот от отечественного производителя, который прослужит вам долгие годы.

Изготовление самодельного снегоуборщика

Для уборки снега можно задействовать не сам мотоблок, а только его двигатель. Кровельное железо идет на изготовление корпуса шнека снегоуборщика. Фанера 10-миллиметровой толщины подойдет для создания боковин. Рама сваривается из металлического уголка. Полдюймовую трубу приспосабливают под ручку, а из трубы в три четверти дюйма делают вал шнека. Сквозной пропил, сделанный посередине трубы, служит для крепления металлической пластины (лопатки), имеющей размеры 120 на 270 мм. Лопатка предназначена для того, чтобы при вращении вала откидывать снег. Пододвигать снежную массу к лопатке в данной самодельной конструкции снегоуборщика должен двухзаходный шнек, для изготовления которого берется боковина автопокрышки или транспортерная лента толщиною 10 мм. Достаточно полутора метров такой ленты, чтобы вырезать электролобзиком четыре кольца. Диаметр каждого их них должен быть равен 28 см.

Для изготовления самодельного снегоуборщика понадобится кровельное железо, фанера, транспортерная лента, трубы разного диаметра, металлические уголки, закрытые подшипники

Для крепления платформы быстросъемного двигателя, позаимствованного у мотоблока, к трубе перпендикулярно пластине приваривают металлические уголки. Для свободного вхождения вала в самоцентрирующиеся закрытые подшипники 205 необходимо сделать на его концах пару пропилов и обстучать их. После этой операции уменьшается диаметр вала. Для шпонки под звездочку с одной стороны вала делается паз.

Шнек приводится в движение с помощью цепи или ремня, если на двигателе от мотоблока установлен шкив. Все необходимые детали (шкивы, ремни, подшипники) можно купить в авто-магазинах

Конструкцию лучше ставить не на колеса, которые будут застревать в снегу, а на лыжи. Из деревянных брусков вытачиваются основания лыж, на которое крепят пластиковые накладки для лучшего скольжения. В качестве накладок можно использовать короба, применяемые при монтаже электропроводки.

Снегоуборщик на лыжах легче скользит по снежному покрову, поэтому человеку, им управляющим, приходится прилагать меньше физических усилий

Поворотный желоб, необходимый для откидывания снега в нужном направлении, изготавливают из пластиковой канализационной трубы большого диаметра (не менее 160 мм). Закрепляют его на такой же трубе меньшего диаметра, присоединенной к корпусу шнека. К поворотному желобу крепят кусок канализационной трубы, которая будет направлять выброс снега. Диаметр желоба должен превышать ширину лопатки шнека, чтобы не задерживать продвижение снежной массы, откидывающейся с ее помощью.

Вид самодельного снегоуборщика, оснащенного двигателем от мотоблока, в собранном состоянии перед проверкой его работоспособности в заснеженном дворе частного дома

Чтобы придать самодельной конструкции презентабельный вид, надо покрасить все ее детали в яркий цвет. После завершения работ самоделка апробируется, а затем эксплуатируется в течение всего зимнего периода. Некоторые мастера идут еще дальше, изготавливая самоходный вариант снегоуборщика.

Механизировать ручной труд стремятся все люди, живущие на земле. Прочитав, как сделать снегоуборщик из двигателя мотоблока и других запчастей, некоторые не станут «изобретать велосипед», а решат купить заводскую модель снегоуборщика. Для покупки бюджетного варианта потребуется около 20-30 тыс. рублей. Приобретение насадки заводского изготовления к мотоблоку обойдется дешевле в полтора-два раза. Для сборки самодельной конструкции придется потратиться лишь на покупку некоторых запчастей, а также выделить для выполнения работ пару дней. В любом случае проблема уборки снега с придомовой территории будет решена.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
