Собираем самодельный вибратор для бетона

Создание вибратора из перфоратора

Из перфоратора вибратор можно собрать аналогично различными способами. Агрегат с гибким валом делают рассмотренным выше способом. Для этого нужно использовать электроинструмент мощностью более 1500 Вт. Работать при этом он будет во вращательном режиме.

Другой вариант преобразования перфоратора в поверхностный вибратор заключается в изготовлении специальных трамбовочных насадок. Для этого понадобятся:

• ненужная насадка на перфоратор (например, бур, пика, лопатка) с целой хвостовой частью, которая не выскакивает с патрона;
• фрагмент стальной пластины толщиной 5-7 мм (достаточно куска 0,5 на 0,5 м);
• арматурный прут сечением от 1 до 2 см (можно использовать и прямоугольные либо квадратные стержни из металла подходящих размеров), длиной до 1,5 м.

Алгоритм изготовления насадки следующий:

• болгаркой отрезают от приготовленного листа металла прямоугольный фрагмент (или квадратный) нужного размера, а от арматуры – кусок такой длины, чтобы он доставал до дна установленной под заливку формы (опалубки);
• с помощью сварки соединяют приготовленные детали;
• от ненужной насадки отрезают хвостовую часть;
• хвостовик приваривают к свободному концу арматуры.

После проделанных манипуляций насадка готова к применению. Уплотнение бетона будет происходить при работе перфоратора в ударном режиме. Плиту наконечника можно ставить как на поверхность залитого раствора, так и прислонять к опалубке: под действием колебаний рабочая смесь будет утрамбовываться.

На практике применяют также еще более упрощенный вариант: используют прут сваренный с хвостовиком насадки (без пластины) соответствующий по длине высоте опалубки. При этом процесс утрамбовывания происходит аналогично ручному штыкованию, но по производительности превосходит его.

Вибратор для утрамбовывания бетонного раствора, созданный своими руками из подходящего по характеристикам перфоратора либо электродрели достаточно эффективен. Он способен заменить при небольших объемах работ заводское оборудование. Преобразование состоит только в изготовлении насадки. Сам процесс создания не требует особых финансовых вложений, навыков и знаний, а также не занимает много времени. При этом достать нужные материалы не составляет особого труда. Если необходимо собрать гибкий вал, то подойдет даже трос для чистки канализации, а в качестве защиты на него можно надеть армированный шланг.

Во время строительства используется множество разнообразных материалов, среди которых достаточно популярным является бетон. Свои позиции он сумел сохранить благодаря высокой надежности и прочности, а вдобавок к этому и долговечности.

Не во всех случаях процесс изготовления бетонного раствора проходит идеально. Например, появляются воздушные прослойки, что противоречит требованиям технологии. Для предотвращения этого необходимо использовать строительный вибратор.

Хотя это оборудование предлагается в большом ассортименте в специализированных магазинах, многие строители пытаются сделать его самостоятельно, тем самым снижая себестоимость строительных работ.

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Частота и цикл использования вибромотора

В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.

Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки. При большой нагрузке и при частом использовании виброустановки не рекомендуется применять двигатель с частотой более 1500 оборотов в минуту.

Где применяется вибронаконечник

Для начала следует отметить, что вибраторы бывают двух типов — погружные или глубинные и поверхностные. Погружные применяются исключительно при заливке бетонных стен, столбов и прочих аналогичных конструкций. Поверхностные устройства предназначены для уплотнения жидкого бетона, залитого горизонтально, то есть на пол или потолок.

Перед тем, как сделать вибратор для бетона, используя в качестве приводного инструмента перфоратор или дрель, необходимо разобраться в применении этого простого и полезного инструмента. Прежде всего, насадка используется в сфере строительства, когда заливаются бетонные сооружения. Еще применяется этот специализированный инструмент в таких случаях:

• Когда надо изготовить монолитные бетонные сооружения
• При заливке бордюров, бассейнов, стен и полотков
• При изготовлении сооружений с применением арматуры и жидкого бетона
• При заливке фундамента

Свое применение рассматриваемые устройства нашли не только в промышленном, но и в домашнем строительстве. Чтобы соорудить фундамент, опалубку, а также залить столбики и прочие подобные сооружения, применяются вибраторы. Если в промышленности рационально применять специализированный инструмент, то для домашнего хозяйства вовсе не обязательно покупать такие устройства. Если есть перфоратор или дрель, то к ним можно изготовить соответствующую насадку, воспользовавшись для этого подручными средствами.

Это интересно! Насадка, состоящая из твердого и прочного основания в виде наболдажника или булавы, соединенного при помощи гибкого удлинителя с электроинструментом, опускается в раствор, и при создании вибрирующих действий, происходит уплотнения свежезалитого бетонного основания.

Как сделать аппарат из дрели

Собрать вибрационный прибор из подручных материалов своими руками не так сложно, как кажется. Один из незатейливых и недорогих способов: на время преобразовать дрель в инструмент для уплотнения бетона.

Необходимый эффект достигается за счёт преобразования энергии вращения в колебательные движения. Дрель в данной схеме сборки служит аналогом привода.

Выбор комплектующих

Чтобы в домашних условиях собрать вибратор для бетона понадобятся:

1. Мощная (от 1 кВт) электрическая дрель.Насадка вместе с круглым диском со смещённой осью (преобразует вращение в поступательные движения).Наконечник из легированной стали.Гибкий армированный шланг либо пружина для прочистки канализации.Металлическая трубка длиной минимум 50 см (лучше длиннее). Диаметр изделия рекомендуется брать не меньше 4 см.Круглый стержень из металла (диаметр сечения 150 мм) и стержень прямоугольного сечения.Трос спидометра (выполнит функцию внутреннего стержня).Втулка.Подшипники.

Эксперты советуют в качестве комплектующих подбирать материалы, выполненные из нержавеющей стали. Это связано с тем, что нержавейка – единственный материал, способный противостоять агрессивному воздействию бетонного раствора. Обычная сталь быстро подвергнется коррозии, а цветные металлы не выдержат давления.

Отдельное внимание уделяют подшипникам: надёжнее всего приобретать качественные материалы, поскольку на них ложится осевая нагрузка. При использовании дешёвых китайских образцов вибратор прослужит максимум 1-2 применения

Для подгонки и монтажа прибора нужны:

ножовка;сварочный аппарат;сверла, предназначенные для работ по металлу.

Этапы сборки

Сбор всех элементов в готовый прибор происходит поэтапно:

1. В круглую металлическую трубку вставляется стержень, который на одном из концов просверливается насквозь для последующего крепления.Сердечник крепится в трубке с обеих сторон двумя подшипниками, через которые пропускается стержень. С обеих сторон рекомендуется оставить по 7-10 мм сердечника.Подшипники закрываются с целью защиты от пыли и попадания раствора металлическими крышками. На один из концов сердечника одевают втулку, которая защитит вращательный элемент.Сооружают эксцентричный вал из гидроизолированного гнущегося шланга, тросика от спидометра и подвижного стержня.Вал смазывают нетекучей плотной смазкой, чтобы уменьшить износ и силу трения.Трубку одевают на вал так, чтобы её концы были длиннее на 5 см. Втулку в стержень вставляют и соединяют с просверленным отверстием сердечника на одном из концов.Натягивают гибкий шланг на втулку, закрепляют с помощью хомута.На наконечник одевают защитный элемент из плотного материала.

Не рекомендуется погружать в бетонный жидкий раствор верхнюю часть шланга полученного вибратора, поскольку герметично подсоединить её к дрели невозможно.

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
5. Второй конец троса следует закрепить в патроне электродрели
6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

https://youtube.com/watch?v=pRMMsj_cGxI

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

Ориентируясь на данную схему изготовления вибратора, немаловажно отметить, что применять такое устройство можно не только на дрели, но и на перфораторе, работая в режиме сверления. При этом понадобится выполнить небольшую доработку — приварить к концу стального троса хвостовик от бура

https://youtube.com/watch?v=eCcqpBOuPNc%3F

Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

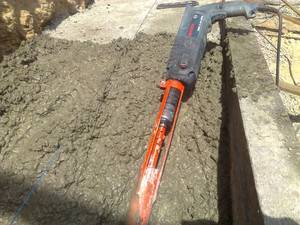

Вибратор для бетона из перфаратора

Говоря об уплотнении бетонного раствора, стоит назвать издревле распространённый способ, получивший название «штыкования». Его можно причислить к наиболее примитивным способам, дающим определённый, хотя не незначительный эффект. Вертикальные протыкающие («штыковые») движения черенком лопаты или металлическим стержнем, многократно повторенные на всей площади поверхности, позволяют удалить какое-то количество воздуха из состава смеси. Нравятся женщинам, такое уплотнение, выполняемое вручную — тяжёлый труд.

Несколько облегчит задачу самодельный вибратор для уплотнения бетона, изготовленный на базе строительного перфоратора. Сегодня у многих в хозяйстве встречаются подобный электроинструмент. Чтобы сделать такой простейший вибратор потребуется:

• строительный перфоратор;
• отрезок металлического стержня, арматуры;
• толстая металлическая пластина большого диаметра.

Нужно учесть, что перфоратора обязана стать не менее 1,5 кВт. Тогда он сможет работать в бетонном растворе без перегрева достаточно долго. Длина металлического стержня или куска арматуры, стандартного диаметра, должна соответствовать максимальной глубине укладываемого слоя бетона, чтобы свободным концом он доставал до дна опалубки. Одна сторона рабочей насадки обрабатывается под хвостовик, чтобы его вы могли зажать в патрон. Ко второму концу приваривается круглая металлическая пластина (от пятьдесят до семьдесят миллиметров).

Такая конструкция пики обеспечит комбинированное действие вращательных движений рабочей части самодельного вибратора с его ударным воздействием на элементы опалубки, без их разрушения. Как сделать вибратор для бетона из дрели или перфоратора. Возникающая вибрация стенок формы, значительно повышает результативность удаления воздуха не уплотнения бетона. Работа ведётся соблюдая принцип «штыкования с отбоем» на всей площади уплотняемого элемента бетонной конструкции. Время обработки каждой точки может доходить до 3-х минут. Такой вибратор эффективен не с использованием в ударном режиме, воздействуя на опалубку снаружи.

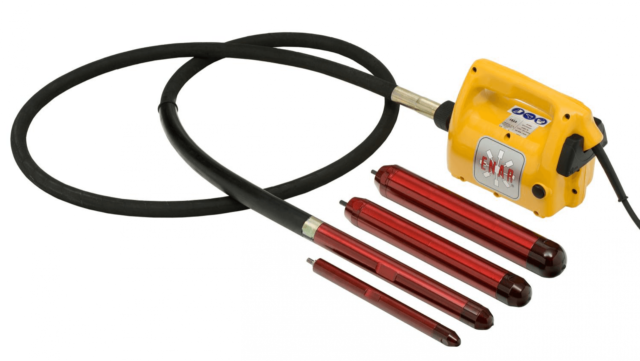

Зачем нужен глубинный вибратор для бетона

Говоря простым языком, во время подготовки бетонной смеси в бетономешалке, помимо основных компонентов – цемента, песка, воды, щебня попадает воздух. Незаметные пузырьки образуют поры, и внутри них конденсируется влага. Под действием низких температур она затвердевает. Во время замерзания лед расширяется, разрывает полотно и образует микротрещины. Впоследствии, в них попадает вода, процесс повторяется и маленькая расщелина превращается в большую щель.

Незначительную толщину наливного пола легко уплотнить с помощью виброрейки, но на больших слоях фундамента, колонн, либо монолитного перекрытия, вам потребуется помощь погружного вибратора – без него удалить прослойки воздуха практически невозможно.

Вы можете игнорировать использование прибора только в том случае, когда строительство происходит в широтах, не подверженных низким температурам, то есть в тропиках и субтропиках. Во время возведения зданий в России, применение высокочастотного вибратора является практически обязательным.

Готовый агрегат можно приобрести в любом специализированном магазине

Виброрейка своими руками

Один из вариантов самодельной виброрейки

Рассмотрим также, как собирается виброрейка для бетона своими руками, используемая для разглаживания и уплотнения смеси. Ее конструкция не сложнее вибробулавы для дрели — понадобится фактически то же оборудование. Материалы и детали несколько другие.

Материалы и детали для самодельной виброрейки

1. Прокат (уголок, швеллер, полу тавр) для реек и рамы. Если есть возможность вести сварку в среде инертного газа (аргона), желательно выбрать алюминий, конструкция получится легче. Правда можно алюминиевые детали собрать с помощью винтов, болтов и гаек.
2. Болванки для изготовления дебалансов и корпусов подшипников.
3. Листовая сталь для крышек корпусов подшипников.
4. Электромотор, желательно с выходом вала с обеих сторон корпуса. Если такого найти не удалось, то можно либо удлинить вал с другой стороны, либо сделать вибровозбудитель с одним дебалансом. Но он будет несколько менее надежен..
5. Подшипники с диаметром внутренней обоймы, равным диаметру вала электромотора.
6. Труба для изготовления ручек.
7. Жесть для изготовления кожухов.
8. Крепеж.
9. Провода и пусковая арматура для подключения электродвигателя.

Для нашей конструкции выбираем тоже простейший дебалансовый вибровозбудитель.

Сборка конструкции

Перечислим основные этапы работ:

• Собираем раму. Она представляет собой непосредственно виброрейку (на которой будет крепиться вибровозбудитель), и выравнивающую рейку, соединенные собой несколькими перемычками (как лесенка).
• Закрепляем электродвигатель на рейке с помощью кронштейнов и болтов.

Дальше нам необходимо на вал двигателя установить дебалансы. Можно было бы их прямо закрепить на вал двигателя, но мы установим дополнительные опорные подшипники.

Это связано с тем, что подшипники двигателя смонтированы непосредственно в его крышке из алюминиевого сплава. Из-за нагрузок при вращении дебаланса, быстро разобьются гнезда, и может разрушиться сама крышка — алюминий довольно хрупкий.

• Изготавливаем (вытачиваем) корпуса для подшипников и крышки для них. Для большей надежности предусматриваем и установку манжет (сальников).
• Устанавливаем подшипники в корпуса. Перед этим обязательно смазываем их.
• Насаживаем подшипники на вал двигателя.
• Теперь монтируем корпуса на раму. Это делаем после установки подшипников на вал по той причине, что проще определить точную позицию относительно вала. Для крепления также используем кронштейны.
• Устанавливаем манжеты и крышки корпусов на места. Крепить их можно винтами. Для герметичности под крышки ставим прокладки хотя бы из картона.
• Изготавливаем дебалансы. Они представляют собой маховик, у которого кроме ступицы остается только один сектор примерно в девяносто градусов. Особой точности не нужно, так как его главная задача раскачать конструкцию а не плавность работы. Поэтому, можно выточенный или готовый маховик обрезать газовым резаком, и обработать на наждаке.

Так выглядит дебаланс

• Ставим дебалансы на места. Посадка должна быть очень плотной. Недостаточно только шпонки, дополнительно крепим болтом с шайбой вкрученным в отверстие по оси вала. Причем, с резьбой, направление которой не позволяет вывернуться винту при вращении вала. Также предусматриваем фиксацию от саморазвинчивания в виде дополнительно шплинта или стопора.
• Изготавливаем ручки, которыми будем перемещать виброрейку. Их обязательно надежно зафиксировать, поэтому предусматриваем подкосы.
• Из жести делаем кожуха, ограждающие вращающиеся вал и дебалансы. Это необходимо для безопасности. Желательно сделать их легкосъемными.
• На рукояти устанавливаем выключатель для пуска электромотора.
• Монтируем электропровод. Можно проложить его внутри труб рукоятей.
• Испытываем механизм.
• Если все работает, окрашиваем конструкцию.

Кстати, вместо самостоятельно изготовленного вибровозбудителя можно использовать покупной. Это не только значительно упростит сбоку, но и сделает виброрейку более производительной.

Вибратор на основе перфоратора

После того как подготовлена схема вибратора для функционирования в бетоне, можно приступить к монтажу оборудования на основе перфоратора. Чтобы сконструировать данный аппарат, понадобятся некоторые инструменты и материалы:

• перфоратор, обладающий минимальной мощностью около 2 кВт;
• стальная шайба;
• пика.

Глубинный инструмент для замеса бетонного раствора монтируется в несколько этапов. Самое главное, использовать перфоратор, мощность которого будет не ниже 2 кВт. Использование инструмента будет выполняться в ударной системе и это стоит узнать еще в процессе подготовки.

В качестве сопла для оборудования желательно использовать пику. Необходимо сконструировать некое основание для пики во время функционирования. Для выполнения этой задачи можно смонтировать опалубку. Создать требуемое сцепление между двумя данными элементами можно, применив шайбу из стали.

Оборудования для замешивания бетонного раствора, созданного самостоятельно, при условиях незначительного объема смеси, может быть сделано по технологии штыкования. Данная технология обязует выполнять крепеж одного сопла на уже существующую насадку.

Схема глубинного вибратора с гибким валом.

Для данной технологии важно, чтобы длина всего штыка сопла оборудования соответствовала глубине емкости. Сопло нужно будет упереть в днище емкости и временами менять его положение. Достоинство этой технологии в том, что имеется возможность перемешать большое количество бетонной смеси за небольшой промежуток времени

Достоинство этой технологии в том, что имеется возможность перемешать большое количество бетонной смеси за небольшой промежуток времени.

Методы, описанные выше, дают возможность создать глубинное оборудование с наименьшими финансовыми расходами

Важно брать в расчет то, что все составляющие и компоненты, применяемые по ходу создания инструмента, могут меняться на различные аналоги. Замены будут не менее функциональны. Чтобы замена была равноценной, важно изучить принципы функционирования оборудования

Чтобы замена была равноценной, важно изучить принципы функционирования оборудования

Как и из чего сделать вибратор в домашних условиях

При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям. Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы.

Технология во втором случае более сложная, для сборки потребуется:. Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень.

Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке. В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба. Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в раз больше диаметры вибрационной насадки. Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок.

Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:. При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков. Из-за потребности в высокочастотных направленных колебаниях чаще всего круговых их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель.

Специально покупать дрель или перфоратор нецелесообразно. Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели. Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность.

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы. Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному.

Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней. Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику.

Вибратор на базе дрели

Вибратор для бетона своими руками на основе дрели выполняется в несколько этапов. Чтобы начать изготовление самодельного вибратора, необходимо подготовить определенный набор инструментов и материалов:

• дрель;
• аппарат для сварочных работ;
• специальное сверло для работ по металлу;
• ножовка;
• труба из стали;
• стержень прямоугольной формы;
• подшипники;
• резиновая либо пластиковая трубка;
• кожух для защиты сопла;
• втулка;
• трос от спидометра.

В качестве движущего механизма для приспособления можно применить любую дрель, которая имеется практически у каждого мужчины.

Изначально стоит подготовить трубу из стали, длина которой будет около 50 сантиметров. Данная труба будет применяться в качестве сопла. Ввиду того, что бетонный раствор весьма агрессивен в плане воздействия на различные материалы, стоит использовать для трубы только нержавеющую сталь.

Для создания внутренней части вибратора, рекомендуется взять довольно крепкий стержень прямоугольной формы, важно чтобы его диаметр был около 1,5 сантиметра. На данный стержень будет поступать вращательное воздействие от дрели

Также нужно будет приварить небольшую стальную трубу к стержню. За счет данной конструкции все будет двигаться в поперечном направлении. Это движение и будет создавать вибрационное воздействие.

Когда внутренняя часть окончена, ее необходимо закрепить внутри стальной трубы

Выполняется крепеж за счет подшипников, важно, чтобы данная деталь могла свободно двигаться. Ввиду, того что на подшипники будет оказываться большая нагрузка, рекомендуется приобретать материал высокого качества

На конце стержня необходимо сделать отверстие пи помощи сверла. К данному отверстию будет фиксироваться провод. Необходимо как можно более надежно защитить подшипники от попадания внутрь аппарата различной грязи. От уровня защиты будет зависеть, то, как долго вы сможете пользоваться вибратором.

Дальнейший процесс подразумевает выполнение небольшого обрезания трубки. Данный стержень будет выступать в роли носовой части оборудования для работы с бетоном. Далее подбирается качественная втулка, которая крепится на одном из концов вибратора. Подобная втулка необходима для изоляции вращательной детали приспособления.

Трубка для эксцентрического вала.

Следующим этапом будет изготовка эксцентрического вала из резиновой трубки

Важно, чтобы трубка могла принимать свободное положение. Данный вал отвечает за соединение дрели с соплом

Что способствует созданию вибрационного движения. Если вам покажется, что изготовить данный вал очень сложно, то его можно заменить на трос от спидометра.

На вал либо трос спидометра устанавливают трубку, однако важно, чтобы длина свободных концов равнялась 4,5 сантиметрам. Во время движения стержня создается вибрация, а за счет этого вибраторы для бетона могут работать

С одного конца, стержень устанавливают на втулку, а другим концом устанавливают в сердечник с отверстием. Происходит их соединение. После данной операции устанавливается втулка для защиты места соединения.

Последний этап заключается в надевании шланга на втулку, который фиксируют при помощи хомута, а сопло защищается специальным кожухом. На этом процесс изготовление оборудования завершен, можно приступить к его применению. Готовая самодельная конструкция может применяться лишь только после выполнения всех монтажных работ и лишь по ее непосредственному назначению.
