Какой выбрать гибкий шланг для подключения газовой плиты

Подключение шланга к газовой плите

Чтобы подсоединить шланг к плите, посмотрите на ее заднюю стенку. Здесь можно будет увидеть надпись «выход». Сразу нужно будет определить какой у него вид. Возможно, он будет сделан абсолютно прямым или иметь небольшой угол.

Это очень важно, так не допускается сильного перегибания шланга. При расположении трубы немного в стороне, а выход сделан прямым, придется приобрести дополнительный металлический угольник с резьбой

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма.

Обычно на всех кухнях газовый стояк устанавливают в определенном углу. От него отходит приваренная трубка, оборудованная шаровым краном, для подключения газового шланга.

Накидная гайка накручивается на кран. Когда кран имеет внутреннюю резьбу, шланг должен вкручиваться в него.

Прежде чем к «выходу» системы подключить шланг, нужно поставить паронитовую прокладку. Обычно она продается в комплекте.

Но лучше самому приобрести на рынке такую прокладку, оснащенную металлической сеточкой. Она будет служить защитой от возможных загрязнений.

Установив прокладку, гибкий шланг прикручивается к выходу плиты и подтягивается рожковым ключом.

Затем проводится проверка утечки газа. Все соединения нужно тщательно обмылить. Открыть кран и пустить газ. Отсутствие пузырей в местах соединений говорит о том, что система готова к эксплуатации.

Разновидности современных газовых шлангов

Резиновые шланги сегодня – это скорее раритет, чем повседневный продукт. Они слишком недолговечны, да и выглядит черная резина неэстетично, а красить её нельзя.

Поэтому, когда приходится выбирать какой шланг купить для подключения газовой плиты в квартире, лучше остановиться на одном из 3 основных вариантов: сильфонный, резиновый армированный и ПВХ-шланг. Рассмотрим каждый из них подробнее.

Резиновые армированные шланги

Пожалуй, это наиболее распространённые, недорогие и надёжные газовые рукава. Внешне эта подводка абсолютно такая же, как водопроводная, только в оплетке вместо синих или красных, вплетены желтые нити.

Такие шланги трехслойные. Внутренний – полимерный слой, предотвращающий растрескивание и утечку. Средний – вулканизированная резина – основа шланга, его жесткость и плотность. Наружная плётка из стальных нитей – для защиты от внешних повреждений и дополнительной жесткости.

Армированные газовые шланги – точная копия своих водопроводных собратьев. Отличительной их особенностью является вплетение желтых нитей в оплетку изделия

Преимущества этих шлангов – низкая цена и большой ассортимент, удобство монтажа и прочность. Недостатки – сравнительно малый срок эксплуатации (около 10 лет), высокая электропроводимость (требуются вставки – диэлектрики).

Армированный рукав ПВХ

Они также трехслойные: между двумя слоями поливинилхлорида влита армирующая сетка. При этом внутренний слой обычно черный, а внешний – либо полностью желтый, либо с желтой полосой.

Именно по окраске их быстрее всего можно отличить от шлангов для воды – но не надёжнее всего, маркировку перепроверить стоит.

Газовые шланги ПВХ внешне очень похожи на садовые для воды, но отличаются от своих собратьев по составу

Такие газовые шланги имеют ряд преимуществ:

не проводят электричество – это единственный современный вариант, использование которого без диэлектрика абсолютно безопасно;
подходят для разных горючих смесей – и в городском газопроводе, и для смесей из баллона;
выдерживают давление до 0,63 МПа, что в 20 раз больше, чем максимальное рабочее давление в сети;
выпускаются в разных вариантах длины – от 40 см до 5 м;
стоимость в разы ниже, чем на сильфонные аналоги;
поливинилхлорид значительно прочнее и долговечнее резины, гораздо меньше подвержен растрескиванию;
срок годности 12 – 20 лет. Учитывая, что срок службы газовой плиты обычно также не превышает 20 лет, этого вполне достаточно.

Среди недостатков можно отметить лишь сравнительно небольшую жесткость.

Сильфонные шланги для плит

Сильфоном называется гофрированная труба из колец или спирали, напоминающая канализационную гофру или шланг от смесителя для душа. Сильфонные шланги бывают 4 видов: обычные гофрированные, из цельного металлопластика, металлического вида, с гофрой из нержавеющей стали; с полимерным напылением поверх нержавейки – для защиты от электричества; с термозащитными клапанами, которые автоматически перекрывают подачу газа в случае перегрева.

Газовые шланги такой конструкции обладают целым рядом преимуществ: безопасны, вероятность утечки минимальна; выдерживают давление до 6 атмосфер, что в 200 раз выше максимального рабочего давления в сети газоснабжения; эстетично выглядят; долговечны – гарантия производителя обычно не менее 10 лет, срок службы такого шланга для газовой плиты около 30 лет.

Этот тип рукавов признан профессионалами наиболее надёжными и безопасными, однако их стоимость порой выше в 5 раз и более

Кроме того, они выдерживают температуру до 200 °С, гнутся и немного растягиваются, фиксируются в заданной форме с углами – можно расположить красиво и безопасно, не ржавеют и не трескаются, защищены от любых внешних воздействий, обладают достаточной жесткостью – не заламываются и не перекручиваются, просты в монтаже. В большинстве моделей штуцер с гофрой либо спаян, либо выполнен цельным изделием – это гораздо надежнее, чем зажим или клей.

Даже при таком существенном списке преимуществ, есть у этих шлангов и недостатки. Кроме сравнительно высоких цен, они опасны электропроводимостью (если нет полимерного напыления), а потому могут прогореть от контакта с бытовыми электроприборами или даже кабелем самой плиты.

Срок службы подводки

Существует несколько видов изделий, каждое имеет свой срок эксплуатации. Это зависит от технических характеристик подводки, лучше если на неё при монтаже системы будет вешаться ярлык, на котором указываются даты ввода и окончания эксплуатации.

Срок службы газового шланга для вашей плиты зависит от типа выбранного шланга, его качества, прочности соединения всех элементов. Разные типы изделий имеют свой период эксплуатации. Для:

сильфонных (это современные детали, изготавливаются 3 видов: простые, металлические из нержавеющей стали, с покрытием ПВХ) – 15–30 лет, но оборудование исправно служит 20 лет, поэтому и подводка должна меняться вместе с ним;
резинотканевых изготовители рекомендуют использовать детали до трёх лет, после этого, если нет видимых дефектов на детали, её можно оставить ещё ненадолго;
армированных, за счёт использования высокопрочных материалов при изготовлении шлангов, срок службы вырос и составляет до 10 лет;
кислородных – до 5 лет, но на редко используемом оборудовании типа баллонов;
резиновых с металлическим рукавом – не более 10 лет.

Это приблизительный срок эксплуатации разных газовых шлангов для оборудования, установленного в квартирах. Срок эксплуатации подводов для плиты и всего оборудования зависит от многих факторов. К ним относятся:

условия эксплуатации системы, плохие значительно снижают время использования всех элементов;
правильный и качественный монтаж;
правильно выбранные характеристики шлангов, они не должны быть натянуты, а немного провисать;
качество самих изделий, выбирать стоит надёжного изготовителя и поставщика продукции.

Перечисленные сроки эксплуатации необходимо считать не от времени приобретения изделия, а со дня его установки.

Выбор места для кухонного оборудования

Размещают его там, где это целесообразно, исходя из требований комфорта. Но есть ряд других обязательных требований. Поверхность пола должна быть идеально ровной

Это важно не только с точки зрения безопасности

Если есть перекос, блюда приготавливаются неравномерно. Чтобы подобного не произошло, воспользуйтесь регуляторами на ножках. Ими оснащено большинство современных модификаций бытовых газовых плит. Это позволит правильно установить печку даже на неровном полу.

При подключении плит на газу, но без регулируемых ножек, подкладывают кусочки ДСП, пластика, фанеры и т.д., подбирая их по толщине

Важно, чтобы все соединения и шланги были в зоне доступности

В случае, если потребуется ремонт или замена, важно иметь возможность выполнить действия без демонтажа и не в стесненных условиях. Также важна проветриваемость. Поэтому счетчик, кран и трубки не «зашивают»

А саму плиту не ставят вплотную к стене. Размер зазора смотрите в инструкции производителя. Нарушать данное требование нельзя. Это безопасность вашей семьи и имущества

Поэтому счетчик, кран и трубки не «зашивают». А саму плиту не ставят вплотную к стене. Размер зазора смотрите в инструкции производителя. Нарушать данное требование нельзя. Это безопасность вашей семьи и имущества.

Разновидности газовых шлангов

Резино-тканевый шланг для газового оборудования

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

неустойчивость к механическим влияниям;
недостаточный уровень жесткости;
небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

небольшая цена;
способность выдерживать температуру до 50 градусов;
широкий диапазон диаметров: 12-25 мм и больше;
легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

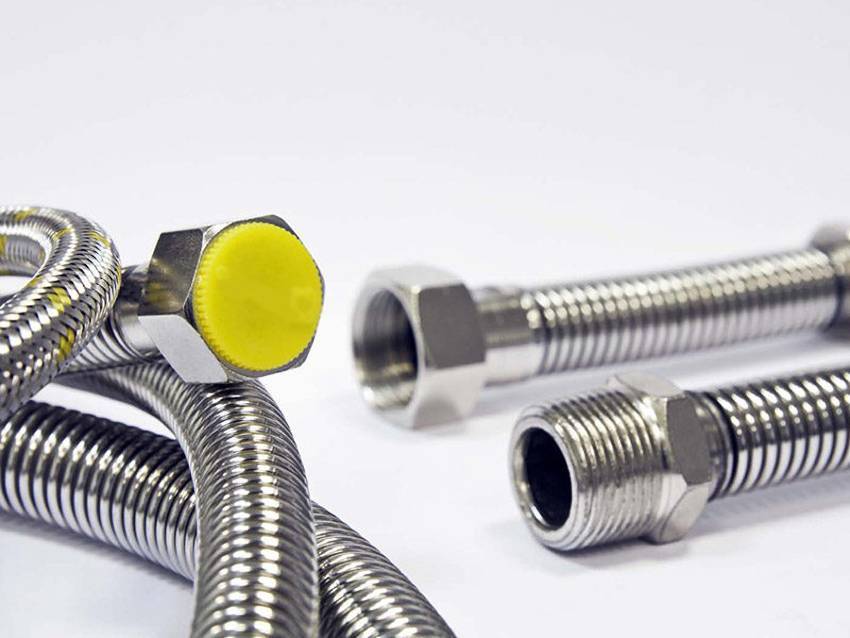

Сильфонный металлический шланг

Сильфонные шланги из нержавейки считаются самыми надежными

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

диаметр трубки: 12-25 мм и больше (под заказ);
максимальное рабочее давление: 6 атм;
длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг из металла имеет широкий диапазон рабочих температур

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

применение без диэлектрика (изделие не проводит электричество);
возможность подключения к баллону или центральной магистрали;
нормальная функциональность при высоком давлении (до 0,63 МПа);
много вариантов длины (до 5 м);
высокая прочность, устойчивость к растрескиванию;
длительный срок эксплуатации: до 20 лет.

Металлопластик для газа

Металлопластиковые трубы также можно использовать при подводке газа. Изнутри трубы этого типа представляют собой уже знакомый нам полиэтилен.

Благодаря тому, что металлопластиковые трубы поставляются бухтами, появляется возможность проложить достаточно протяжённый газопровод, не используя при этом большого числа соединений.

Если же трубы всё же нужно соединить, то необходимо использовать только пресс-фитинги. С их помощью можно обеспечить герметичность соединения, которое будет сохранять свои свойства в течение продолжительного времени. Однако для выполнения такого соединения потребуется специальный прибор.

Подключение газовой плиты гибким шлангом

При наличии даже минимальных навыков и умении держать в руках инструмент подключить газовый шланг для котла, плиты или других устройств не составит особого труда. Однако лучше, если это дело вы доверите профессионалу.

Если же все-таки вы предпочитаете выполнить подводку самостоятельно, стоит принять во внимание следующие рекомендации

Оборудование устанавливается в таком месте, чтобы газовые шланги были доступны для визуального осмотра и обслуживания.
Не окрашивайте изделие: это может привести к быстрому растрескиванию и, соответственно, изнашиванию.
Следите за сочетаемостью наконечников: сталь можно подключать только к стали, латунь – к меди.
Избегайте перекручивания, натяжек рукава и его изгибов.
Обеспечьте, насколько это возможно, изоляцию от пиковых температурных показателей.
Перед подключением убедитесь, что подача газа перекрыта.
Проверьте, соответствует ли диаметр рукава габаритам резьбы на приборе: возможно, вам понадобится переходник.
Проверьте герметичность соединений, открыв кран и нанеся на них мыльный раствор. Если он начнет пузыриться – использовать такой рукав категорически нельзя.

Придерживаясь элементарных правил безопасности, такую процедуру проделать несложно. Главное – выбирая шланг для подключения газовой плиты, купить качественное и надежное изделие.

Основные виды газовых шлангов: их преимущества и недостатки

Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:

кислородные;

К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет

резинотканевые;
армированные резиновые из ПВХ;
резиновые, усиленные металлической оплеткой.

Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.

Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.

Важно! Главный минус кислородного шланга – разрушение оплетки при попадании на поверхность горячих маслянистых растворов. Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 ˚С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.

Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:

низкая цена;
легкая установка;
возможность использовать при температуре от -35 до +50 °С;
большой выбор.

Резинотканевые шланги вляются самым бюджетным вариантом гибкой подводки

Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.

Сильфонный газовый шланг: лучший для газовой плиты

Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.

Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению

Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:

Диаметр разъема, дюйм	Длина, м	Цена, рубли
1/2	0,4	от 250
0,8	от 290
1	от 320
1,5	от 400
3	от 780
4	от 950
5	от 1150
3/4	0,6	от 350
1	от 450
2	от 700
2,5	от 900
3	от 1050

Основные преимущества и недостатки использования сильфонных шлангов

Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:

легко гнутся и растягиваются;
выдерживают нагрузку до 6 атм.;
эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
соответствуют техническим требованиям бытовой эксплуатации;
максимально возможный срок службы – до 30 лет со дня монтажа;
выдерживают влияние электрического тока до 1,5 кВт;
большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
совместимость с большинством видов газового оборудования и различной фурнитурой;
наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.

Простые модели сильфонного шланга представлены в виде гофрированных изделий

Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.

К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.

Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.

Основные преимущества и недостатки использования сильфонных шлангов

легко гнутся и растягиваются;
выдерживают нагрузку до 6 атм.;
эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
соответствуют техническим требованиям бытовой эксплуатации;
максимально возможный срок службы – до 30 лет со дня монтажа;
выдерживают влияние электрического тока до 1,5 кВт;
большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
совместимость с большинством видов газового оборудования и различной фурнитурой;
наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.

Простые модели сильфонного шланга представлены в виде гофрированных изделий

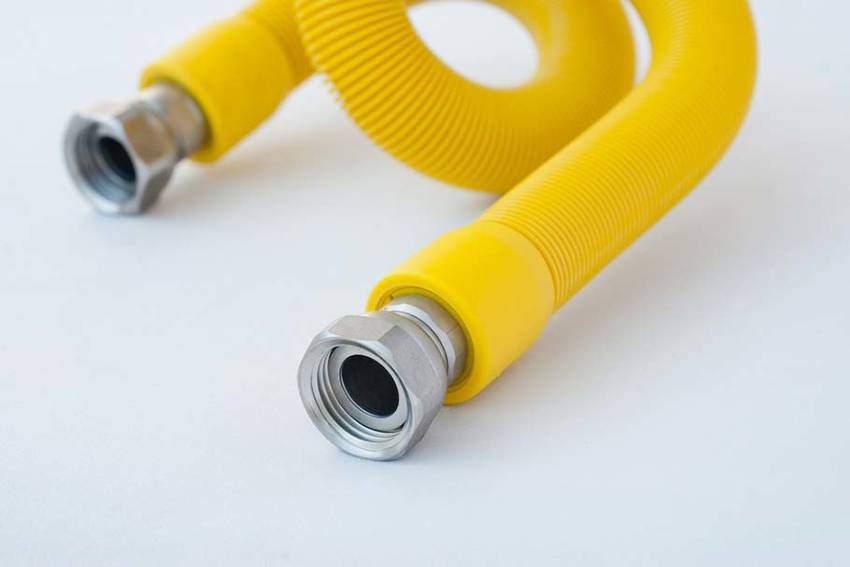

Сильфонная подводка

Подводка сильфонного типа – это изделие, которое соответствует новым стандартам для подсоединения газа к централизованной системе. Ведущие бренды, которые реализуют такие изделия, предлагают подводку из низкоуглеродистой легированной стали, которая оснащена специальными запорными гайками и штуцерами. Подводка может иметь несколько разновидностей, но их конструкция мало чем отличается друг от друга. Также множество советов по строительству читайте на блоге: http://kirpich.info.

Сильфонная подводка – это гофрированное изделие, которое состоит из цельного металла. Срок службы такой подводки начинается от 25 лет. Чаще всего изделие служит еще дольше. Подводка всегда проверяется перед тем, как покинуть стены завода изготовителя. Во всех нормативных документах сегодня именно она является стандартом при подключении газового оборудования. Это изделие тожде может нагреваться, но незначительно. Его температура может подняться до 40 градусов.

Обычная полимерная проводка приводит к возгоранию по той простой причине, что после разрушения шланга вырвавшийся наружу газ может вспыхнуть от нагретой чрезмерно оплетки. В случае со стальной сильфонной подводкой этого не произойдет. Во-первых, газ просто не сможет вырваться через сплошную металлическую трубу. Во-вторых, уровень нагревания шланга невысокий. Полимерные провода нагреваются чуть ли не до 85 градусов, и это действительно опасно. Кроме того, подводка может соседствовать с другими проводами.
