Выбираем виброрейку для укладки бетона

Что использовать в качестве двигателя виброрейки

Приступая к изготовлению подобного инструмента, следует понимать, что он должен быть универсальным. Речь о том, что заливка стяжки – работа разовая, а значит, и двигатель с виброрейки (при ненадобности последней) должен использоваться для иных целей. Поэтому лучшим вариантом здесь будет использование в качестве двигателя обычной вибрационной шлифовальной машины.

В использовании шлифмашинки есть ещё один плюс: не нужно мудрить с обычным валом двигателя, превращая его в вибрационный. Остаётся лишь продумать, как выполнить крепление электрооборудования к платформе, чтобы шлифмашинку не испортить.

ФОТО: YouTube.comВибрационная шлифовальная машина прекрасно подойдёт для сегодняшней самоделки

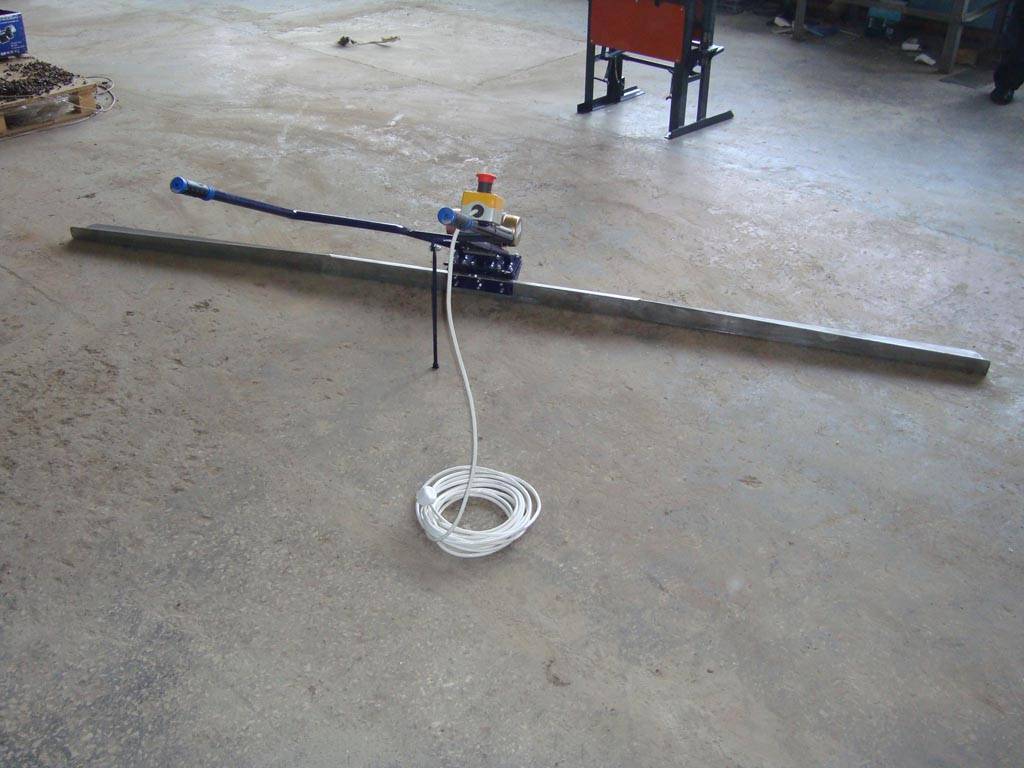

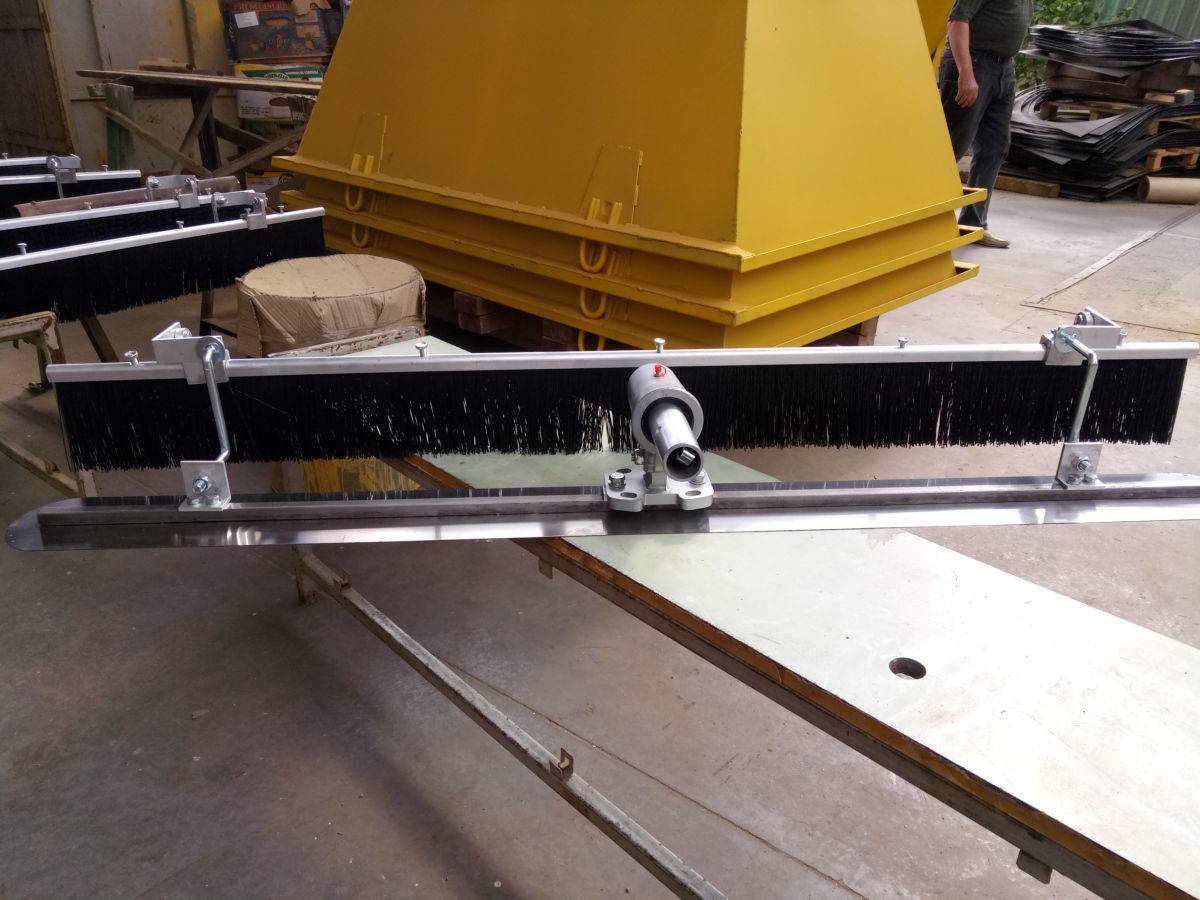

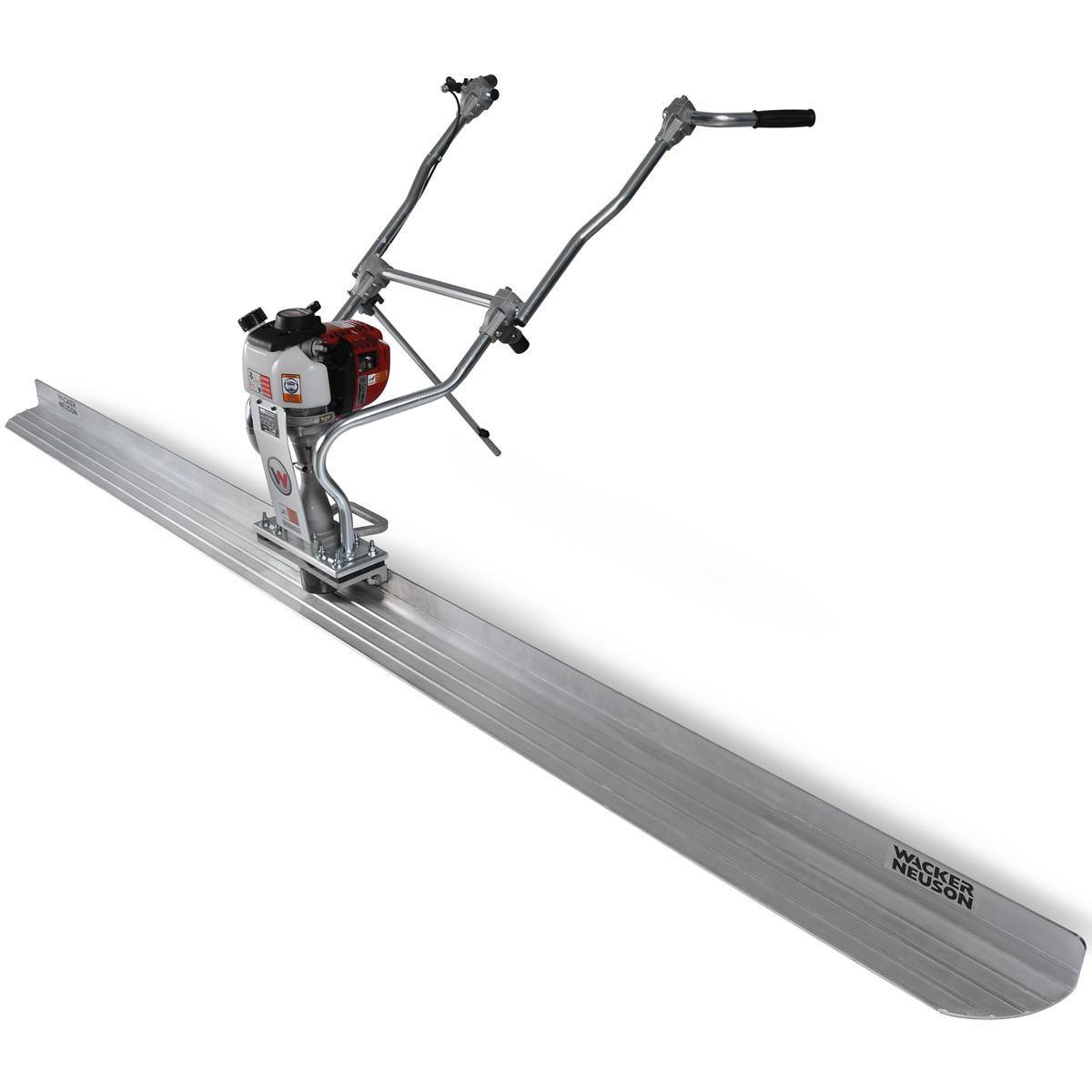

Фото топовых виброреек

Также рекомендуем просмотреть:

  • Ремень стяжной с храповым механизмом
  • Как выбрать строительное правило
  • Строительные скобы для крепления бруса
  • Как выбрать штукатурный ковш
  • Как пользоваться пистолетом для герметика
  • Лучшие пистолеты для монтажной пены
  • Хорошая ручная лебедка
  • Как выбрать крестики для плитки
  • Какие бывают ножницы по металлу
  • Слесарные тиски
  • Как выбрать ручной заклепочник
  • Хороший монтажный пояс для инструментов
  • Кельма для штукатурки
  • Лом-гвоздодёр
  • Виды строительных лесов
  • Как выбрать малярный валик
  • Как выбрать стеклорез
  • Гладилка для бетона
  • Какие бывают строительные отвесы
  • Как выбрать строительный миксер
  • Рейтинг лучших бетономешалок 2018 года
  • Как правильно выбрать стремянку
  • Как сделать полку для инструмента своими руками
  • Как выбрать хороший шпатель
  • Как выбрать плиткорез
  • Лучшие ящики для инструментов
  • Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

Изготовление ручек

Для того, чтобы сделать самодельную виброрейку, необходимо обладать некоторыми знаниями по электрике и по эксплуатации сварочным аппаратом. Если подобных навыков нет, можно привлечь друзей, умеющих работать с такими инструментами. Конструирование виброрейки всегда начинается с ручек, которые должны состоять из арматуры. Их следует немного выгнуть, придать им дугообразную форму.

С помощью сварки выполняется соединение сделанных ручек к профилю, чтобы деталь была закреплена надежнее, ее следует дополнительно закрепить болтами. Сборка осуществляется на верстаке или обычном ровном столе, ведь необходимо выдерживать максимальную ровность, а на рельефной поверхности этого тяжело добиться.

Для обеспечения безопасности, ручки рекомендуется изолировать резиновым покрытием. Резина должна иметь приличную толщину, ведь при работе виброрейкой создается большая вибрация, которая переносится на ручки, что, в свою очередь, делает пользование инструментом неудобным. Бывают случаи, когда приспособление делается с одной ручкой – это не практично. Специалисты советуют делать одну пару, так проще совершать манипуляции виброрейкой.

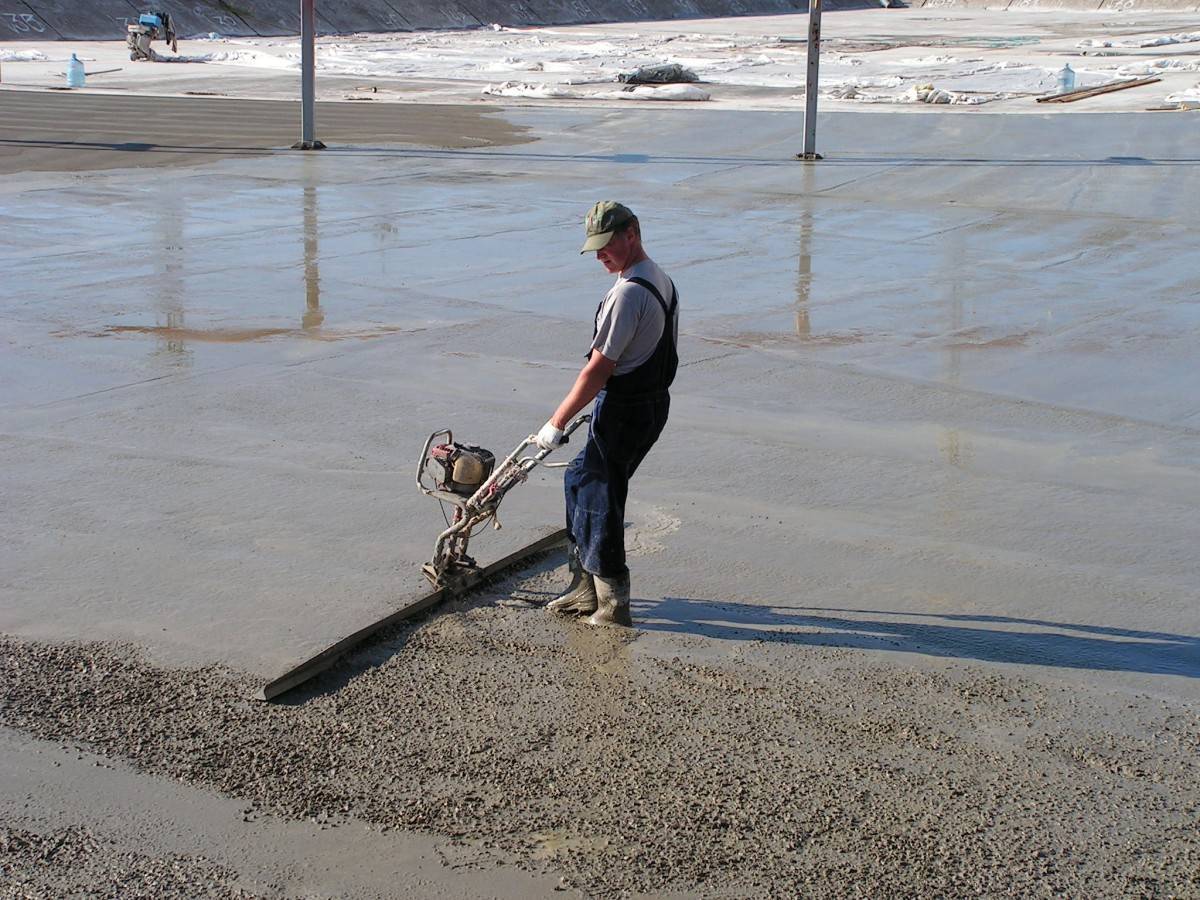

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

  • Бетонных полов.
  • Цементных стяжек полов.
  • Дорожных покрытий.
  • Площадок.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

  • Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
  • Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
  • Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
  • Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
  • Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

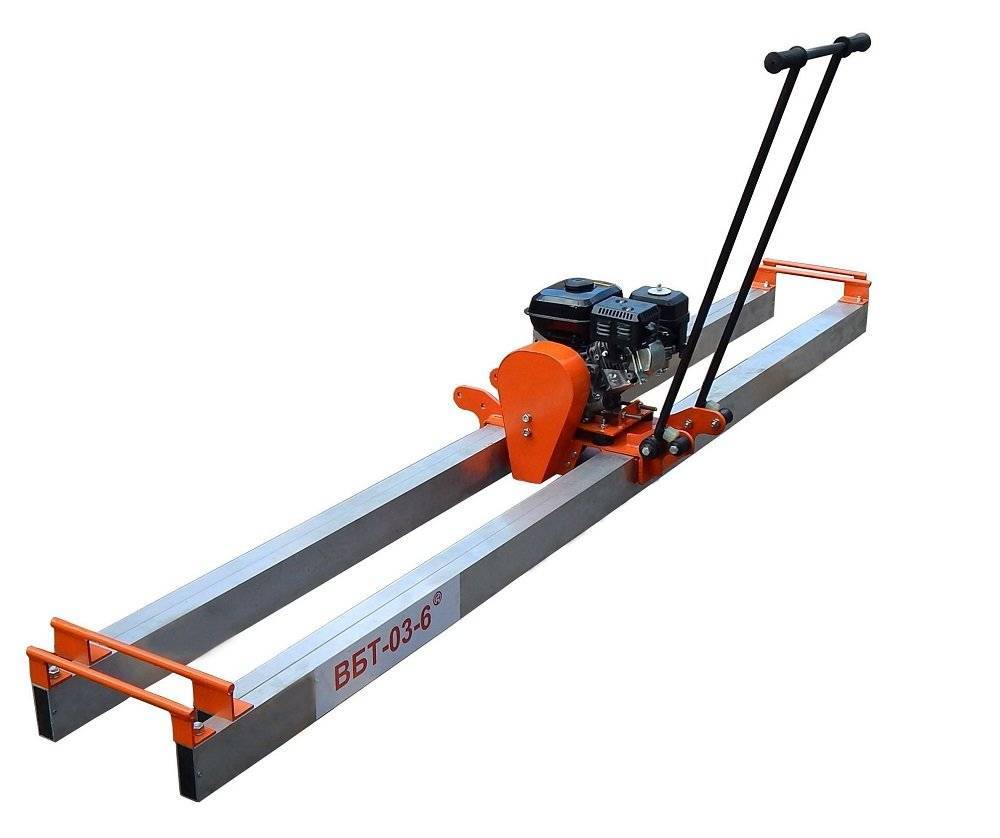

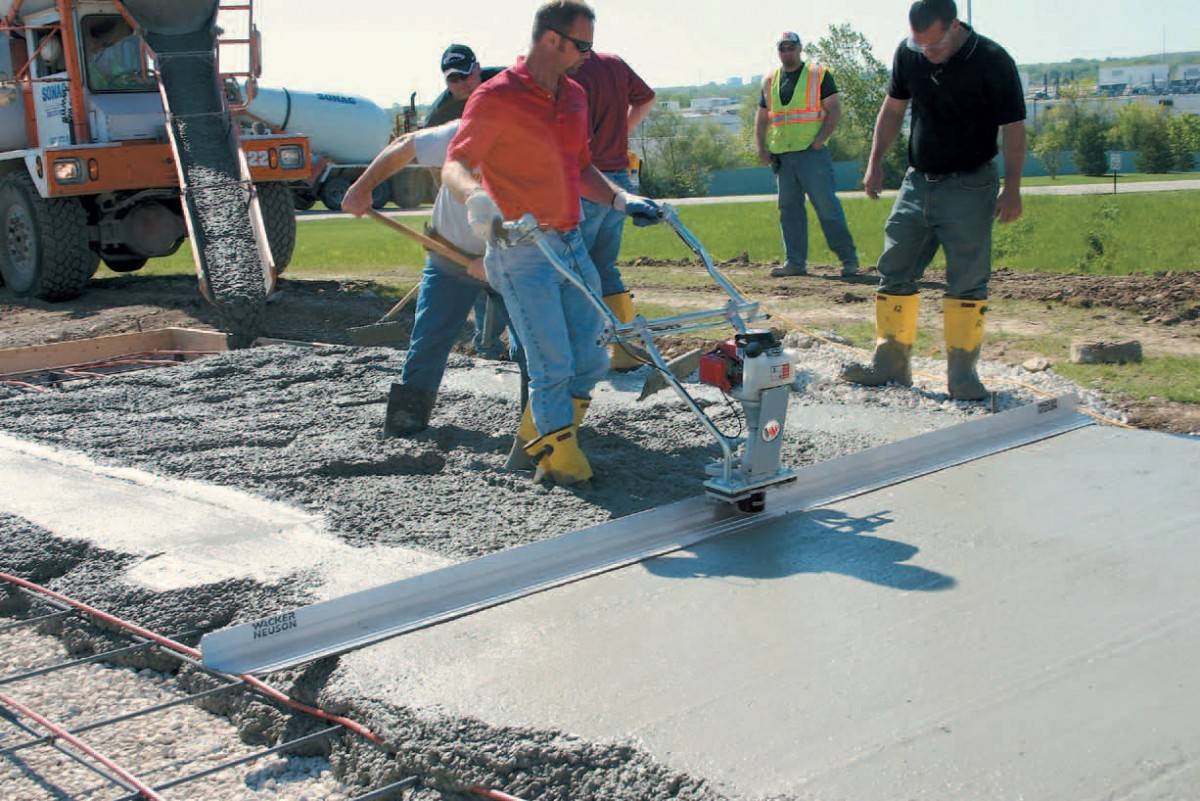

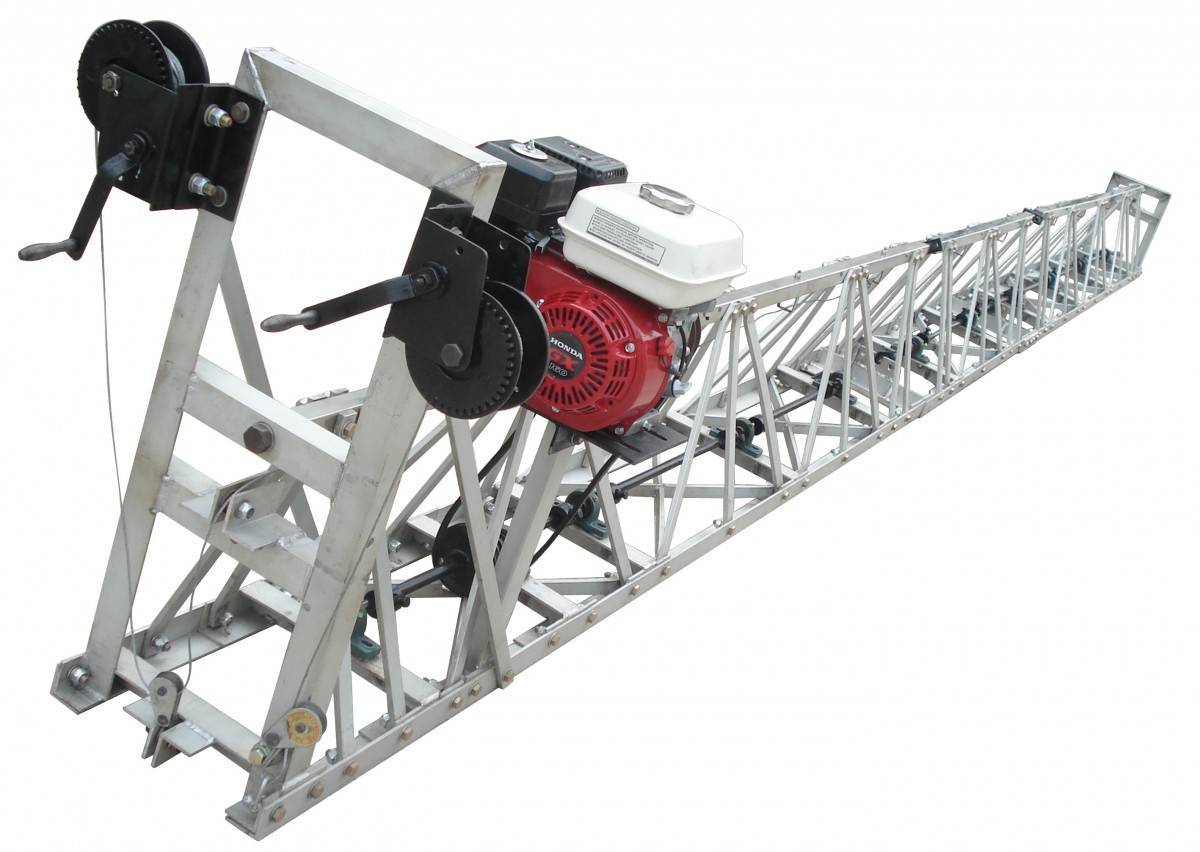

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Читать также: Потенциальная энергия пружины в поле тяжести

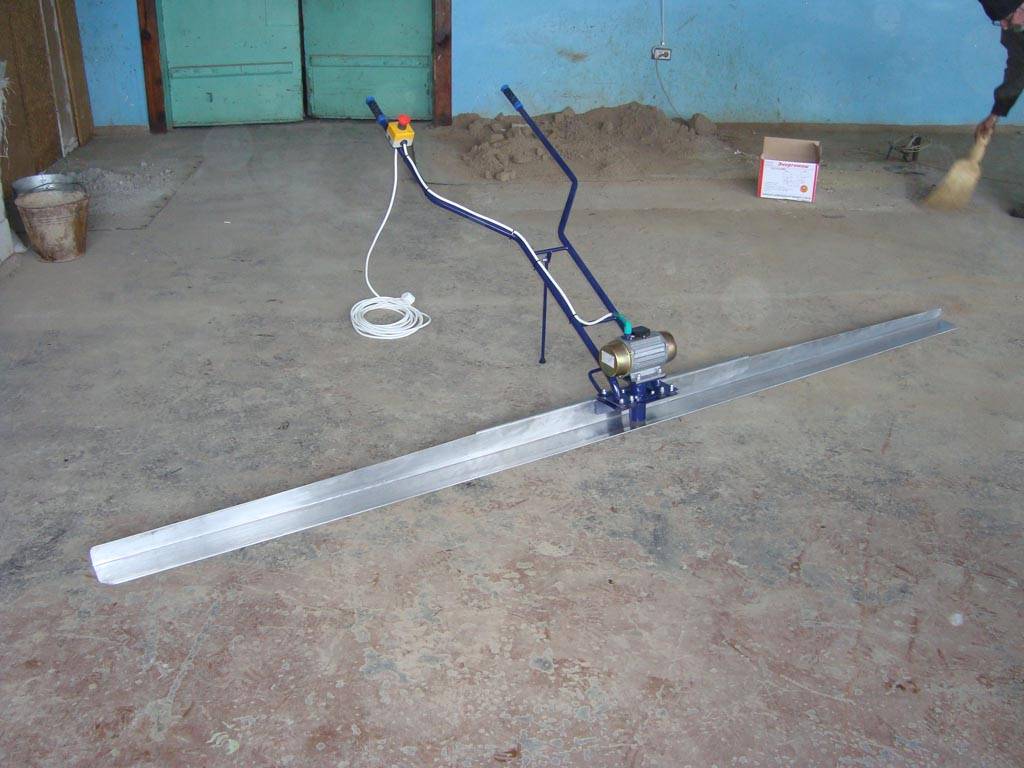

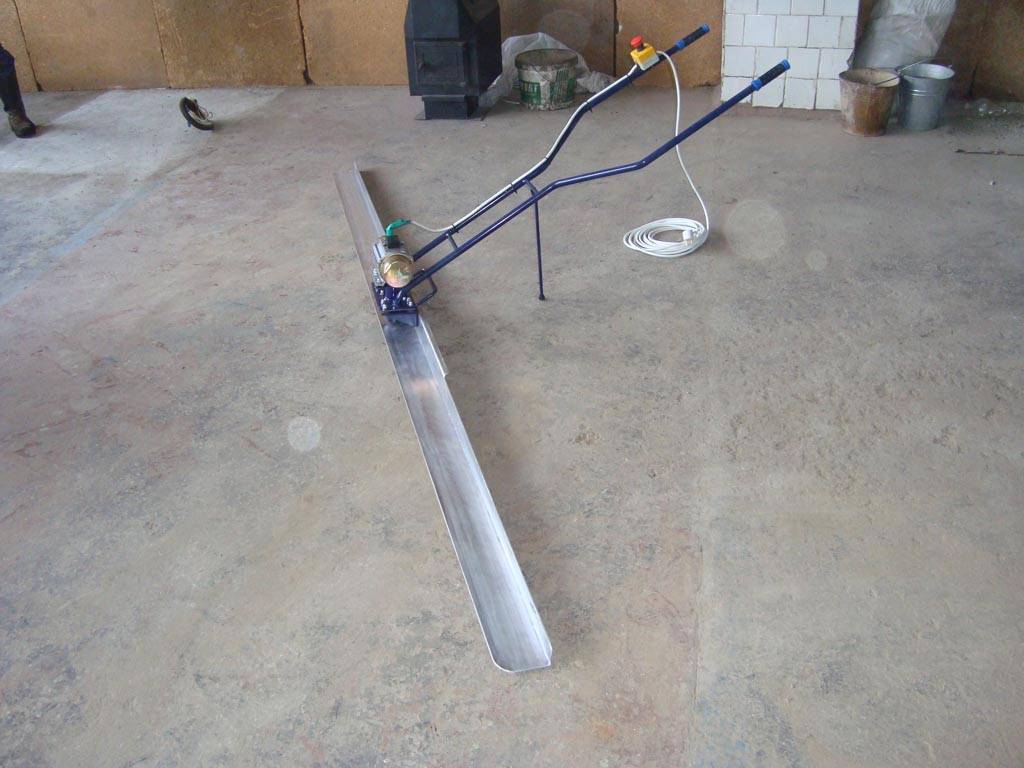

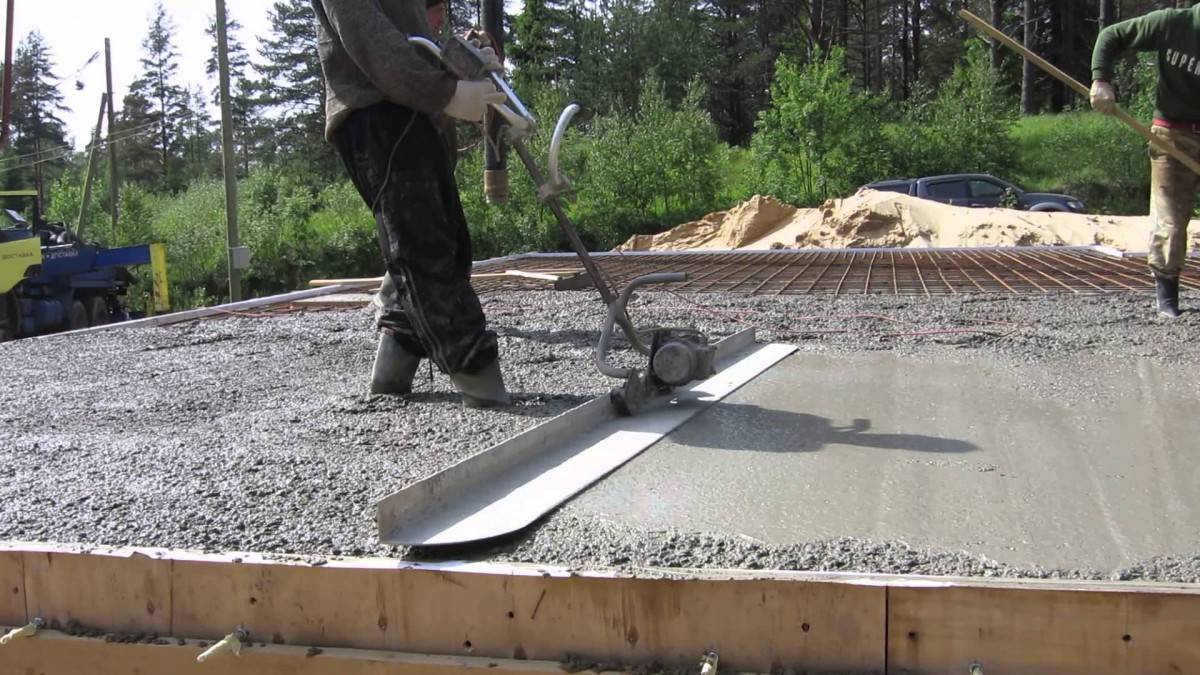

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

  • двигатель с пускателем;
  • вибрационная установка;
  • металлическая арматура, уголки;
  • угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
  • трехфазный силовой кабель и резина для изоляции ручек;
  • шуруповерт, болты, ключи, сварочный аппарат.

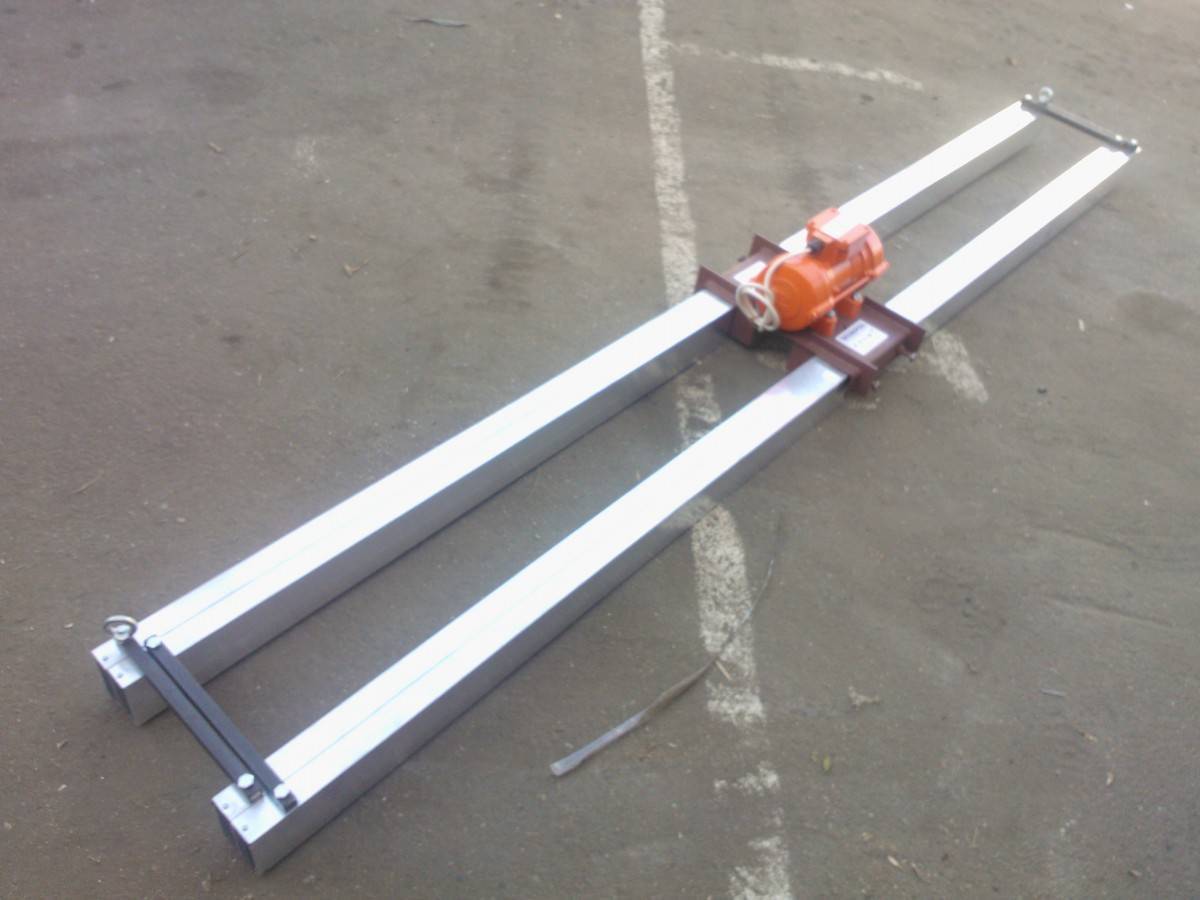

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

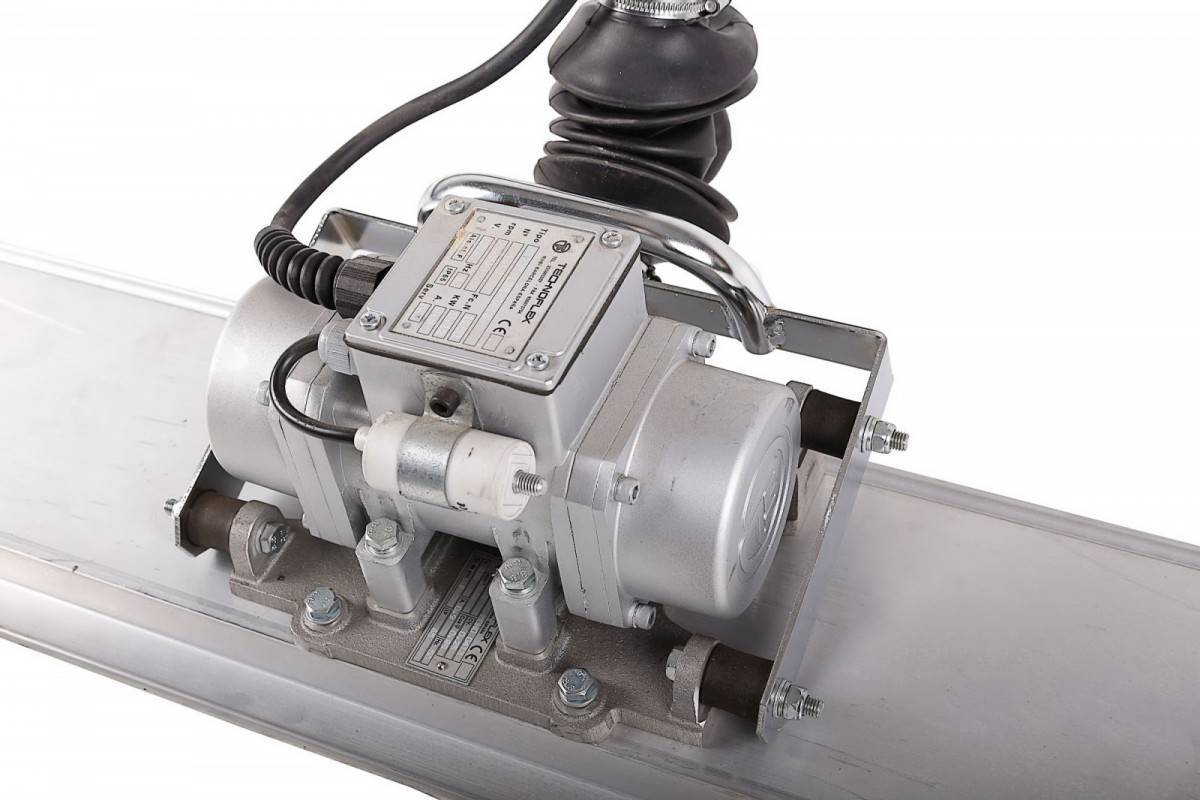

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

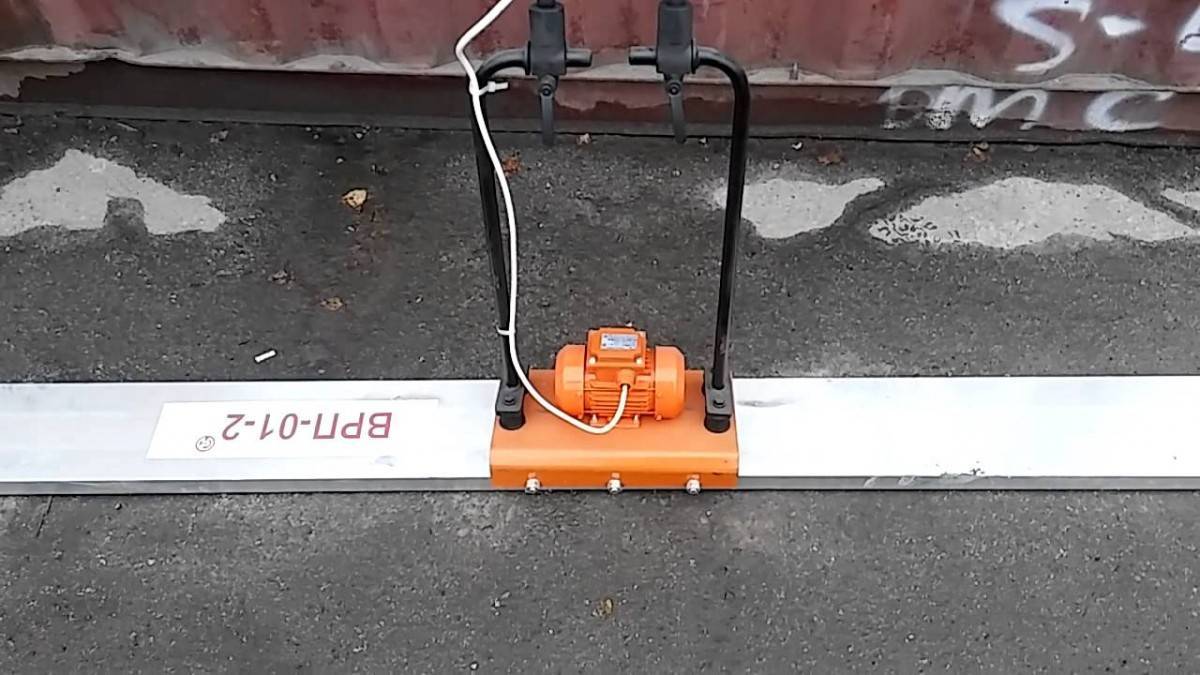

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

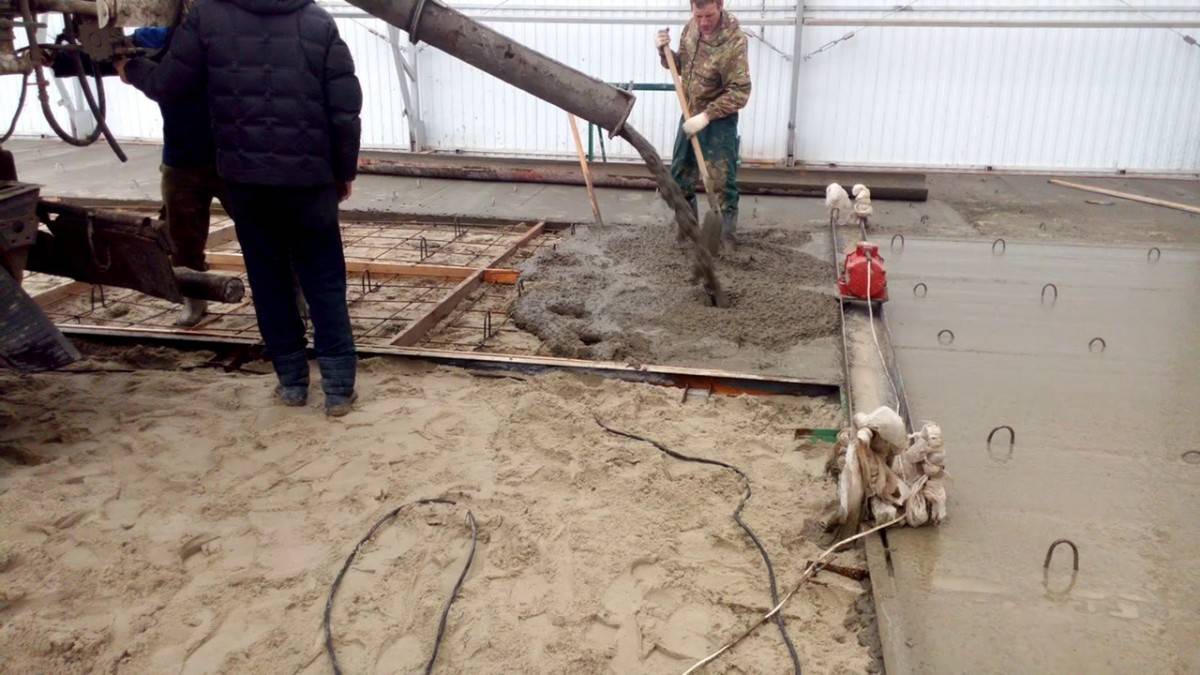

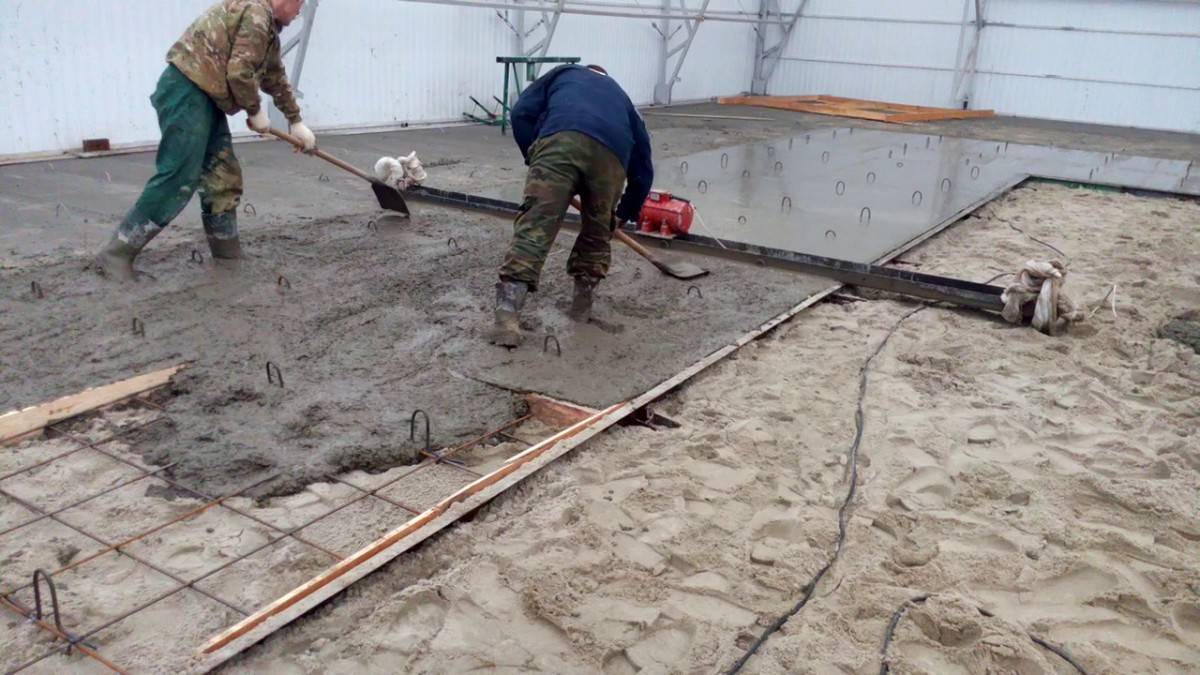

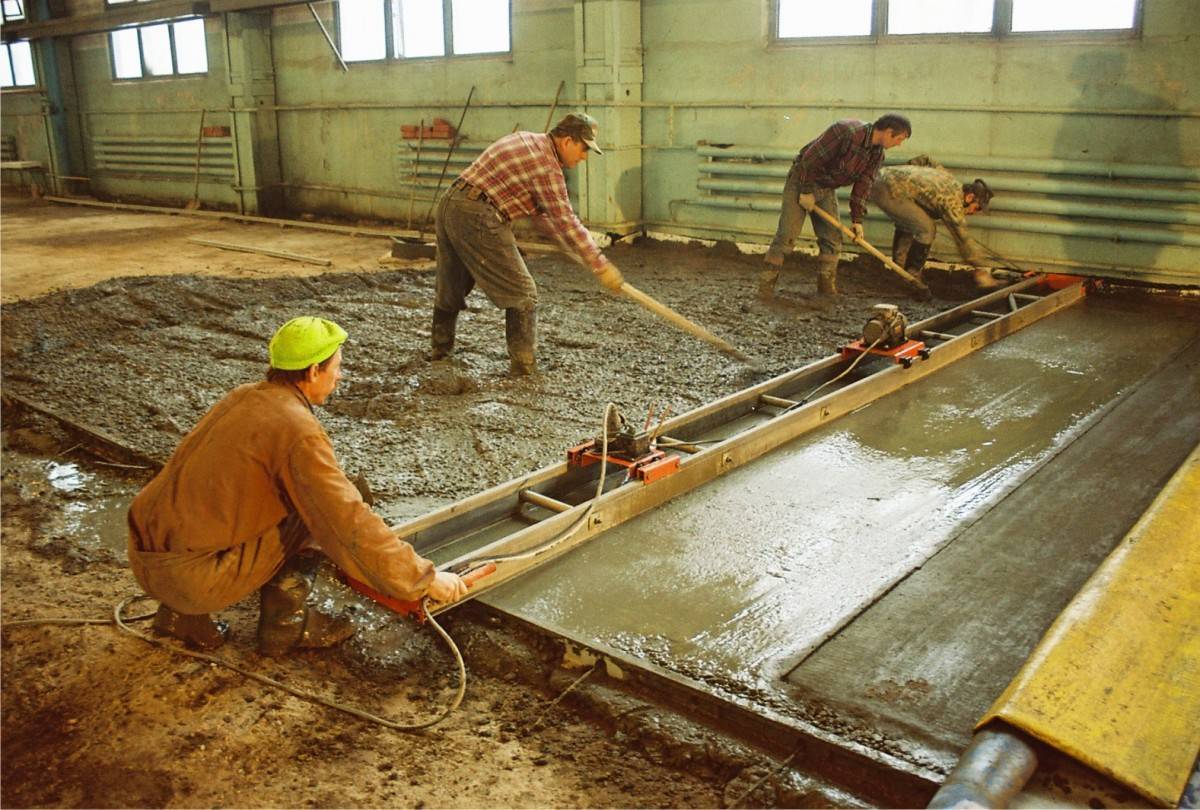

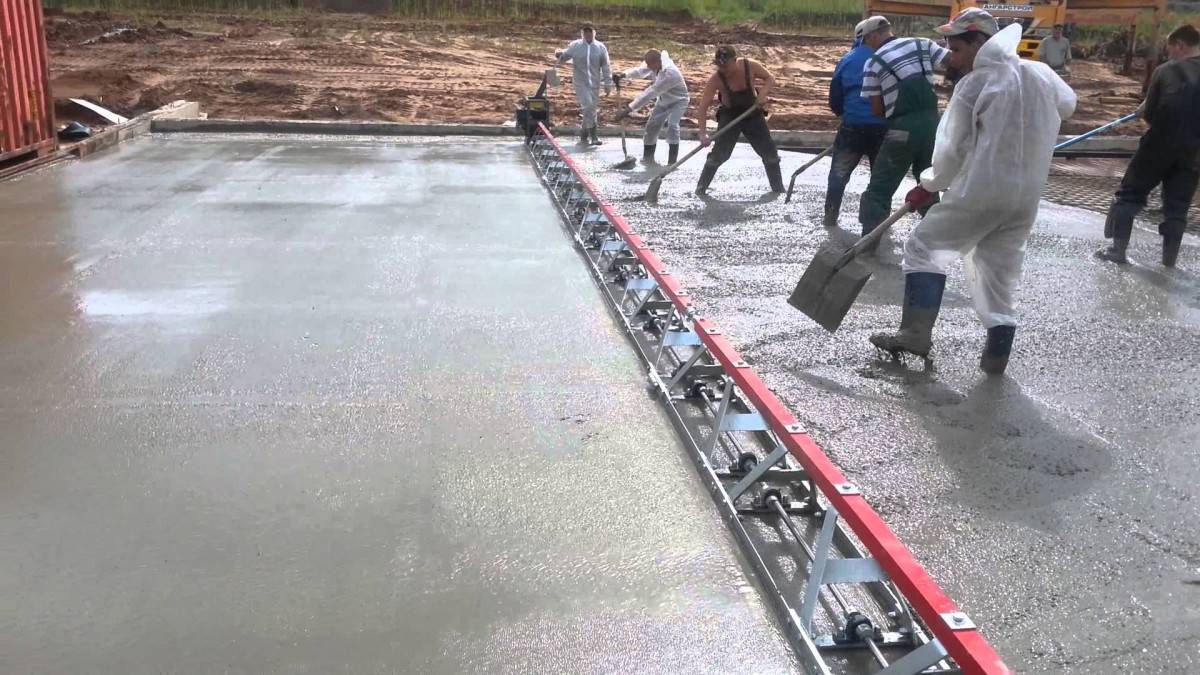

В процессе строительства зданий и сооружений значительная часть работ связана с устройством бетонного покрытия. От качества его укладки зависит прочность и надежность конструкции. В этой статье мы рассмотрим, как работать виброрейкой для укладки бетона – приспособлением, которое необходимо для выравнивания и уплотнения рабочего раствора на поверхности.

Читать также: Чертежи пресса для изготовления технопланктона

Назначением данного инструмента является:

  • создание вибраций и направление их воздействия на поверхность бетонной массы;
  • формирование ровной поверхности при перемещении рабочей планки в продольной плоскости.

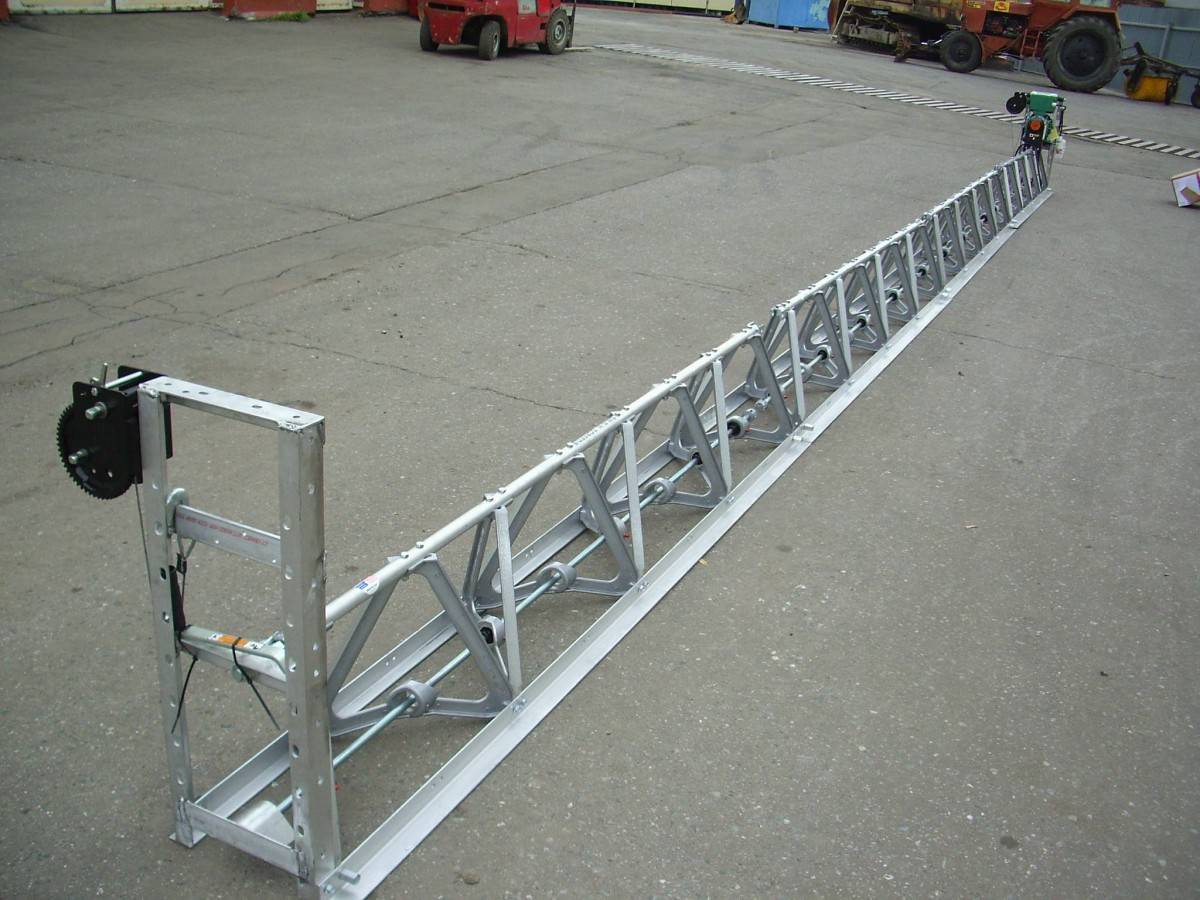

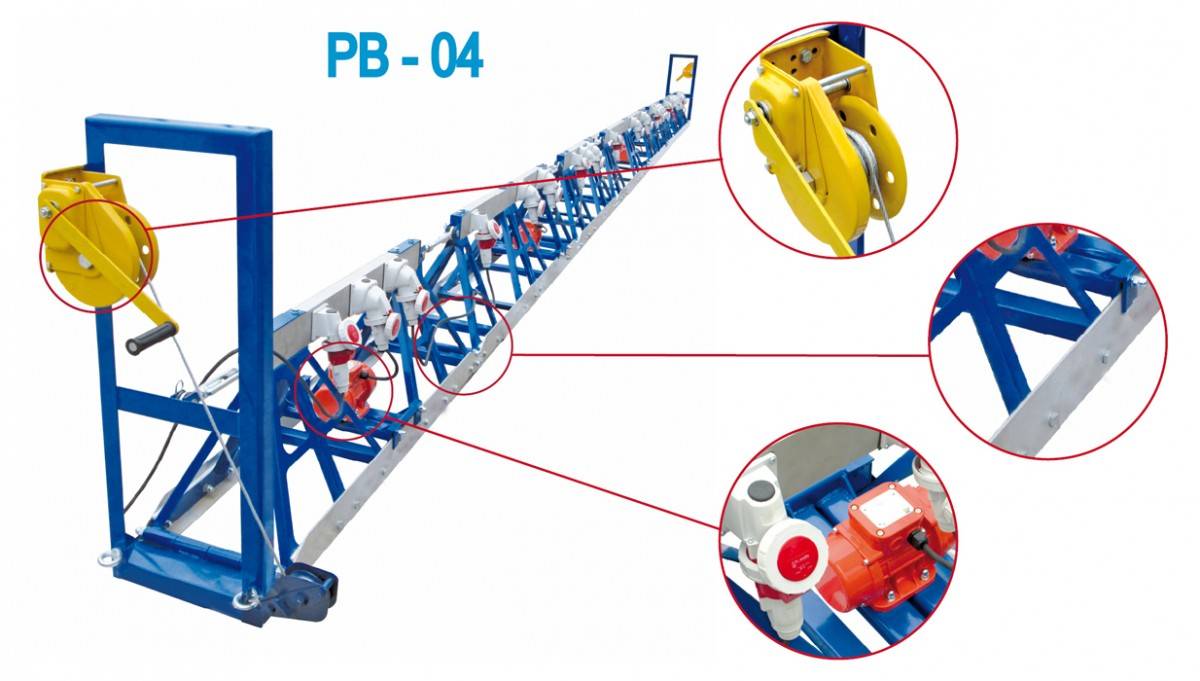

Существуют различные модификации инструмента, которые отличаются особенностями конструкции и длиной рабочей части. Секционные модели имеют устройство, при котором можно увеличивать длину рабочего элемента, но глубина воздействия при этом уменьшается. Плавающая модификация оснащена рукояткой с возможностью регулировки, что упрощает и облегчает управление агрегатом.

Применяется приспособление в таких направлениях:

  • создание и ремонт бетонных дорожек и площадок;
  • работа с малоподвижным раствором, который содержит до 20,0% жидкости;
  • устройство бетонной стяжки под монтаж финишного напольного покрытия;
  • создание виброизоляционного покрытия.

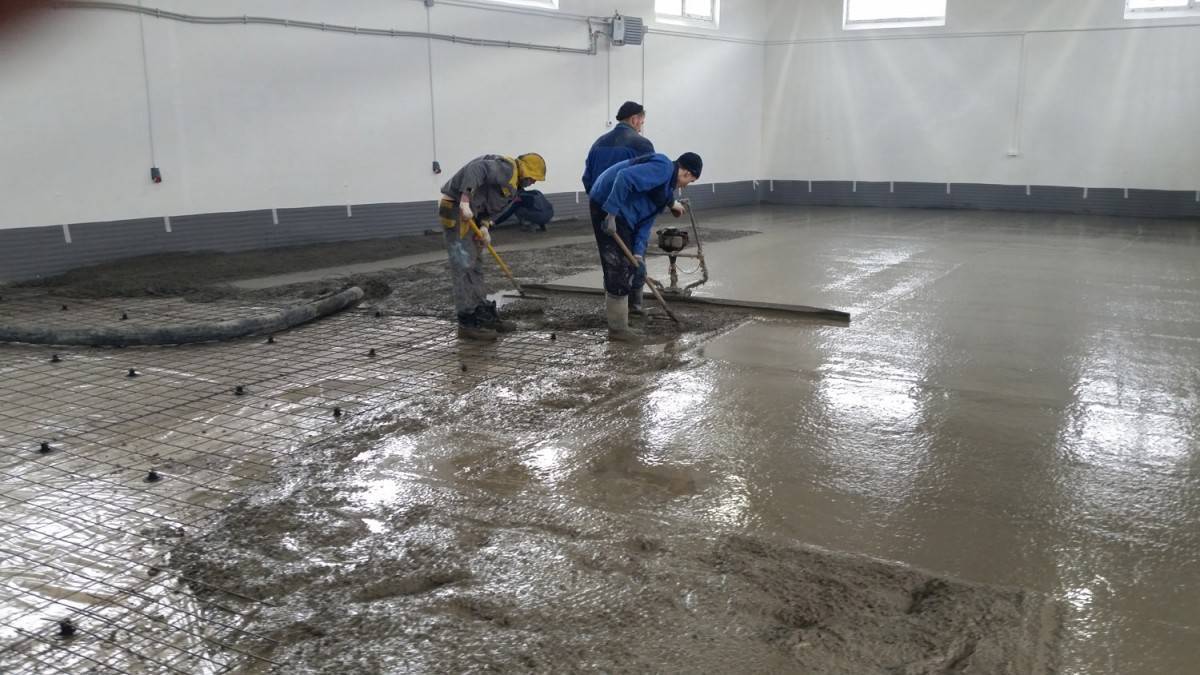

Для тяжелых растворов используют габаритные, массивные агрегаты, для стандартных смесей – более легкие модификации. В результате применения такой технологии:

  • повышается прочность бетонной конструкции;
  • увеличивается эксплуатационный срок;
  • удаляется воздух и выравнивается поверхность;
  • повышается качество и улучшается внешний вид.

Платформа для установки вибродвигателя

Для изготовления платформы для двигателя понадобится две широких скобы. Их можно найти на металлобазе, а возможно, у кого-то подобные валяются в гараже или сарае. В крайнем случае можно приобрести небольшой отрезок кабельного короба и распустить его при помощи болгарки. Ширина скобы должна быть 5–7 см, этого будет достаточно.

Чтобы изготовить платформу, потребуется приварить эти скобы к ручке от малярного валика

На словах всё может быть сложно для понимания, поэтому предлагаем обратить внимание на фотопример, размещённый ниже

ФОТО: YouTube.comВот таким образом необходимо приварить скобы к ручке от валика

Вот и все сварочные работы, о которых говорилось в начале статьи.

Производители и лучшие модели

Рассмотрим лучшие модели виброреек от самых известных и надежных производителей. Для удобства составим таблицу:

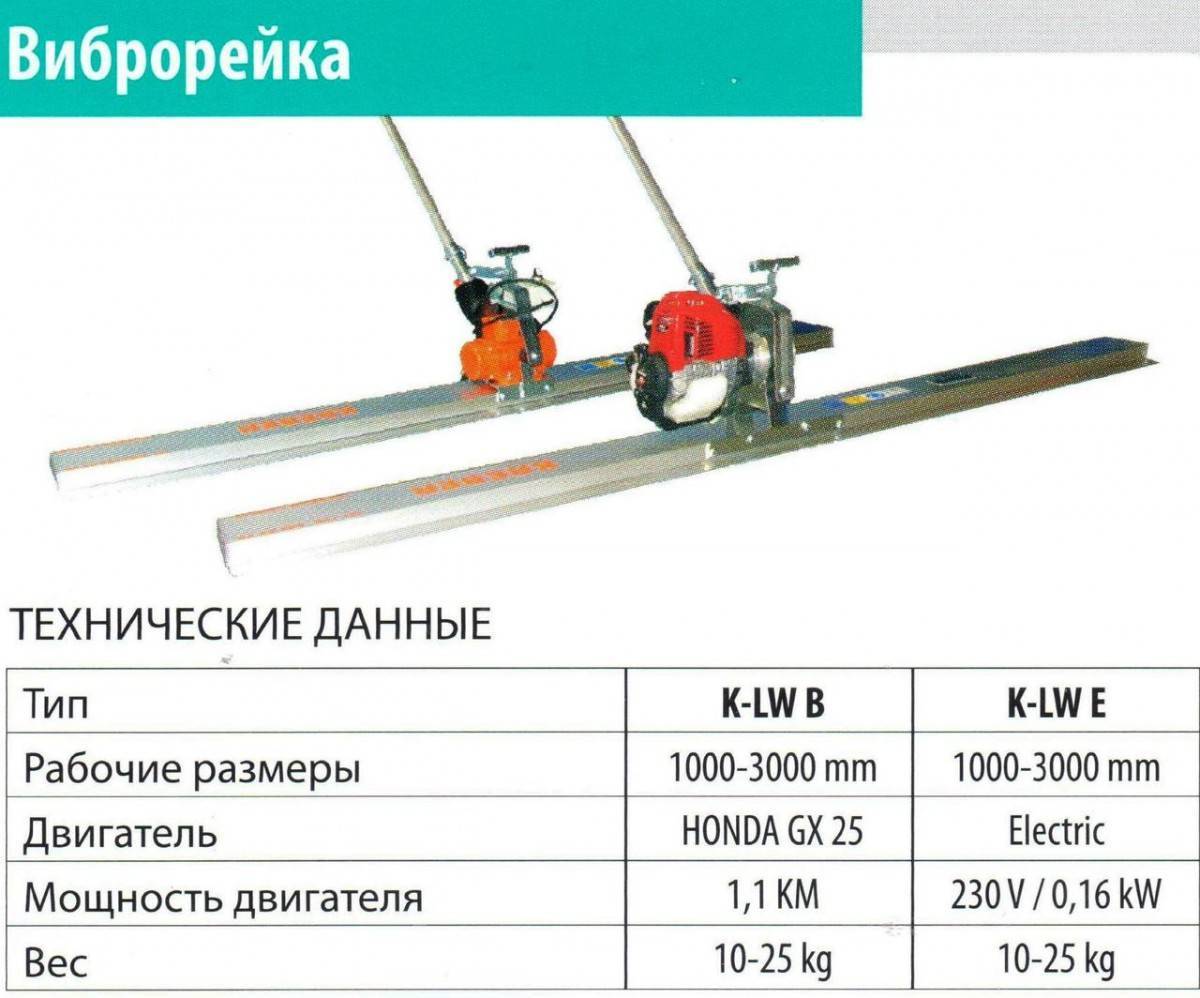

ФирмаМодельТип двигателяВесОсобенности
