Камера для уличного видеонаблюдения

Неисправности и ремонт

Все виды систем видеонаблюдения состоят из стандартного набора компонентов, который включает сами приборы, соединительные камеры для передачи сигнала и оборудование, обрабатывающее данные. Если в работе устройств возникают проблемы, нужно определить, какая именно деталь стала причиной сбоя в общей системе.

Поскольку системы и комплектующие относятся к категории сложной техники, не рекомендуется ремонтировать их самостоятельно без наличия соответствующих навыков. Специалисты чаще всего меняют отдельные неисправные блоки или видеокамеры целиком. Из строя в первую очередь выходят блоки питания по причине перепадов напряжения, перегрузок и некачественных деталей. Также проблема может заключаться в неисправной матрице с нарушенной герметичностью или частой засветкой.

Лучшие недорогие уличные камеры видеонаблюдения

Бюджетные уличные IP камеры видеонаблюдения подойдут для присмотра за домом, гаражом, контроля сотрудников и прочих случаев, где не нужно исключительное качество картинки и дополнительные опции. Сложные в настройке, не соответствующие характеристикам, устройства с низким качеством картинки, без функции противостояния засветке и антивандальной защиты (для уличных моделей) исключались из обзора.

Dahua DH-HAC-HFW1000RP-0280B-S3

Бюджетная уличная камера видеонаблюдения с ночным видением до 20 м. Снимает в HD разрешении с посредственным качеством картинки. Функционирует в суровых условиях средней полосы: выдерживает морозы до -400 C и работает в производственных цехах с температурой до +600. Мощный передатчик способен отправлять сигнал на расстояние более 1 км. Благодаря малому фокусному расстоянию охватывает более 830.

Корректируется видеосигнал, полученный в сложных условиях (низкая освещённость, атмосферные осадки), сложным программным обеспечением. Режим SD сэкономит дисковое пространство, когда детализация изображения не важна. Нестабильное напряжение ±25% от номинального для устройства не страшно, как и грозовые разряды мощностью до 4 кВт. Интеллектуальная подсветка гарантирует однородное освещение объектов в поле видимости ночью.

Достоинства:

• Стабильность при скачках напряжения.
• Дальность передачи сигнала.
• Работа с 4-мя типами сигнала по одному кабелю.
• Широкий диапазон рабочих температур.
• Программное повышение чёткости картинки.

Недостатки:

Не обнаружены.

Одна из наиболее дешёвых камер, у которой, с оглядкой на цену, недостатков нет. Она снимает ночью, равномерно подсвечивая объекты, передаёт сигнал на расстояние более 1 км, питается по витой паре, настраивается за 5 минут.

Optimus AHD-H012.1(3.6)E

Бюджетный вариант с датчиком движения для монтажа на улице. Построена на базе недорогой матрицы CMOS JX-F23, обеспечивает неплохое изображение в Full HD разрешении. При снижении интенсивности освещения детализация падает, появляются шумы, удалённые предметы становятся неразборчивыми. Инфракрасная подсветка, представленная 6-ю светодиодами, ситуацию спасает частично.

При большом фокусном расстоянии в 3,6 мм охватывает весьма ограниченный спектр пространства – годится для наблюдения за дверью, воротами, авто и прочими конкретными вещами. Изменяемый баланс белого способствует оптимизации изображения. Дополнительно некачественные кадры обрабатываются программно. Устройство не чувствительно к отклонению напряжения на 10%. Антивандальный корпус с классом защиты IP67 защитит внутренности и оптику от ненапористых попыток злоумышленника повредить прибор.

Достоинства:

• Full HD разрешение.
• Запуск записи при срабатывании сенсора движения.
• Автоматический баланс белого.
• Защита против вандалов.
• Высокая чувствительность при цветной и чёрно-белой съёмке.
• Стабильность при отклонении питающего напряжения до 10%.

Недостатки:

Малый охват.

Рейтинг камер видеонаблюдения

Команда специалистов VyborExperta.ru пообщалась с сотрудниками охранных служб, продавцами магазинов электроники и менеджерами по продаже видеокамер для видеонаблюдения для выявления критериев оценки устройств и получения сведений, которые стали основой для составления рейтинга. После долгих размышлений и сопоставления информации мы разделили камеры на три группы: для наблюдения за домом изнутри, недорогие, продвинутые наружные устройства.

Тип и качество матрицы – оказывают прямое влияние на качество картинки.
Разрешение видеопотока – возможность разглядеть детали: лицо, номерные знаки.
Частота кадров – иногда важно не пропустить важный момент, который длится доли секунды, без потери детализации изображения.
Угол обзора – от него зависит зона, которая попадает в объектив.
Способ подключения к хранилищу данных – не всегда возможно проводное подключение.

Устройства, которые барахлят на морозе вопреки заверениям производителя, что будут работать при -200 C, иногда не сохраняют видеопоток на цифровой носитель, теряют связь по Wi-Fi, запотевают ночью, показывают фактически чёрный экран с шумами – все они остались за бортом.

Лучшие сетевые фильтры

Лучшие системы видеонаблюдения через интернет

Такой тип контроля особенно часто выбирают люди, подолгу отсутствующие в доме или офисе. Данные модели позволяют получить доступ к камерам по интернету с помощью специальных приложений и наблюдать за происходящим через телефон, планшет, компьютер. Из 10 комплектов этого типа в рейтинг были включены лишь два варианта с наилучшими характеристиками: качество изображения и звука, скорость загрузки, возможность сжатия видео и т.п.

Ivue IP 2MPX 4+4 1080P IPC-D4

Эта полностью готовая к применению система рассчитана на применение в домах и небольших офисах. Она отличается наличием встроенных микрофонов, позволяющих вести наблюдение, например, за няней и отслеживать ее разговоры с ребенком. Качество звука здесь вполне хорошее, но еще есть к чему стремиться. Внешне камеры из комплекта похожи на элементы пожарной сигнализации, поэтому не очень заметны на фоне потолка.

Устройство совместимо с операционными системами Андроид и IOS, что позволяет наблюдать за объектом удаленно, через мобильный телефон или планшет, имея доступ к интернету. Но для этого понадобится установить специальное приложение, доступное в iTunes Store и Google Play. Купить этот комплект видеонаблюдения для дома или офиса можно и из-за разрешения в 1920х1080, что гарантирует четкость изображения. Возможность записи видео после начала движения экономит электроэнергию и внутреннюю память.

Достоинства

• ИК-подсветка ночью до 20 метров;
• Корпус хоть и пластиковый, но прочный;
• Качественная матрица;
• Высокочувствительные микрофоны;
• Современный формат сжатия – H265.

Недостатки

Не подходит для эксплуатации при низких температурах;

По сути, данная система является полноценной сигнализацией, поскольку есть возможность настроить получение уведомлений при подозрительном движении в кадре на электронную почту или телефон.

Camdrive CD330

Такое видеонаблюдение предназначено для использования в домашних условиях. В комплект входит только одна IP-камера, дополненная Wi-Fi антенной для доступа к системе через интернет. Устройство выдерживает воздействие влажности на уровне до 90% и правильно работает при температурном режиме от -10 до +50°С. В отличие от предыдущих моделей, корпус тут исключительно пластиковый, но качество от этого не пострадало.

Camdrive CD330 имеет ночной режим работы и отлично показывает происходящее в темное время суток ввиду наличия ИК-подсветки, освещающей пространство под углом в 60° на расстояние до 8 м. Высокочувствительный микрофон позволяет записывать даже небольшие шумы. При необходимости, изображение можно увеличить для просмотра деталей. Угол обзора камеры составляет 90 градусов по горизонтали и его можно подстраивать под себя, при этом устройство потребляет не более 4.2 Вт.

Достоинства

• Отлично снимает даже в полной темноте;
• После начала движения на телефон или почту приходит оповещение;
• Можно просматривать с ПК или мобильного устройства;
• Высокая скорость соединения по вай-фаю;
• Результаты съемки можно записывать на карту памяти;
• Точность детектора движения.

Недостатки

• В наборе идет только одна камера;
• Нельзя использовать на улице.

Для работы с камерой CD330 существует сервис хостингового видеонаблюдения CamDrive, благодаря которому она подключается очень легко и исключает необходимость выполнения специальных настроек.

Угол захвата изображения

Ширина захвата объектива камеры (угол обзора) – один из первых показателей, на который следует обращать внимание при выборе систем для наружного видеонаблюдения. Если вам необходимо контролировать большую площадь, то лучше пользоваться широкоугольной видеокамерой

Данный вид не может похвастаться геометрической точностью отображаемых объектов, но в целом даёт существенный прирост в охвате контролируемых объектов.

Узкоугольные камеры используют для осуществления контроля за небольшими объектами и идеально приспособлены для системы идентификации объекта.

Полноценные системы наружного видеонаблюдения сочетают в себе и камеры с большим охватом пространства, который измеряется в градусах, и узкозахватные, которые часто ставят у въездных ворот, калиток и входных дверей для получения хорошего качества изображения.

Классификация камер видеонаблюдения по типам

Камеры видеонаблюдения могут устанавливаться в различных местах, как на улицах, где они подвержены атмосферному влиянию, так и внутри помещений, где поддерживается постоянная влажность и температура. Также важным аспектом является и обзор, в зависимости от поставленных задач, а также возможная необходимость антивандальной защиты или скрытой установки. Ниже рассмотрим основные типы камер видеонаблюдения.

Наружное ВН

Наружные видеокамеры, как правило, устанавливаются с целью мониторинга и контроля территории, а также оживленных трасс и городских улиц. Они очень важны не только с точки зрения захвата видео потенциальных преступников, чтобы помочь правоохранительным органам, но и с точки зрения предотвращения преступности. Статистика преступлений показывает, что чем более очевидными и высокотехнологичными являются системы камер, тем меньше совершается преступлений.

Важными факторами наружной камеры являются то, что она должна быть устойчивой к атмосферным воздействиям и включать ночное видение даже в хорошо освещенных областях. Это гарантирует, что отключение освещения не делает камеру бесполезной. Установка должна гарантировать, что широкая область будет закрыта и что камера не будет легко доступна с земли. Существуют также антивандальные видеокамеры, с повышенным уровнем защиты от физических воздействий.

Внутреннее ВН

Камеры, устанавливаемые внутри помещения не должны быть устойчивыми к атмосферным воздействиям, а это значит, что они могут быть значительно меньше и проще в установке с гораздо меньшими ограничениями. Для использования внутри помещений более всего подходит камера, обеспечивающая очень широкий угол обзора.

Производители современных систем видеонаблюдения предлагают камеры с обзором в 360 градусов.

Также, часто устанавливают направленные камеры, для контроля за коридорами или лестничными пролетами. Внутренние камеры устанавливаются повсеместно. Сложно себе представить современный офис, банк, супермаркет или даже маленький магазин, без внутренних систем видеонаблюдения. Это помогает не только минимизировать риски воровства, но и, в значительной мере, получить контроль над действиями персонала, для дальнейшего разрешения возможных спорных моментов.

Скрытые камеры-шпионы

Некоторые из лучших типов систем наблюдения также позволяют установить скрытые камеры-шпионы. Часто это необходимо, например, когда факты воровства повторяются на регулярной основе и есть необходимость незаметно вычислить преступника. Не все кражи со взломом очевидны, и такие скрытые камеры могут иметь большое значение для того, чтобы поймать преступников в процессе воровства.

Скрытые камеры, как правило, очень маленькие и беспроводные, чтобы обеспечить установку в очень незаметных местах. Они часто замаскированы под повседневные предметы.

Объективы камер наблюдения

Если вы думаете, что выбор объектива видеокамеры не имеет существенного значения, то вы сильно заблуждаетесь. Установка камер видеонаблюдения напрямую связана с выбором соответствующего объектива. В зависимости от вида объектива меняется угол захвата устройства, качество картинки, а также способность агрегата регулировать изображение соответственно освещению.

Так, выделяют следующие объективы для камер видеонаблюдения:

• объективы с неизменяемым фокусным показателем (походят для использования в местах, где объект наблюдения находится постоянно в одном месте);
• варифокальный объектив (позволяет в ручном режиме регулировать угол обзора камеры);
• объектив-трансфокатор (управляется оператором, что позволяет ему дистанционно менять фокусное расстояние, приближая или отдаляя картинку);
• объектив с автоматической диафрагмой (фокусное расстояние изменяется автоматически согласно интенсивности освещения);
• объективы с диафрагмой, управляемой вручную (фокусное расстояние регулируется при монтаже агрегата на месте использования).

Выбор камеры и места установки

Выбор камеры видеонаблюдения полностью зависит от вашего бюджета и требований к системе видеонаблюдения.

Если хотите просто отпугнуть злоумышленников, то можете установить дешевый муляж камеры видеонаблюдения с датчиком движения, который может включать светозвуковую сигнализацию при обнаружении на охраняемой территории посторонних лиц.

Если же хотите наблюдать за происходящим на объекте в режиме реального времени и потратить небольшое количество денег, тогда рекомендуется устанавливать черно-белые системы видеонаблюдения.

А в случае, когда нужна четкая детализация объекта в полной цветовой гамме, тогда рекомендуется устанавливать готовые беспроводные комплекты, такие, например, как Linovision IP-8OUT PRO. Данный комплект состоит из:

• 8 беспроводных камер Linovision IPC-VI4040WD-EI;
• жесткого диска объемом 3 Тб от компании Western Digital;
• набора дюбелей и креплений для монтажа;
• блока питания;
• встроенных датчиков движения.

По желанию данный комплект можно доукомплектовать датчиками дыма и интегрировать его в систему «Умный дом».

Рассмотрим теперь, где лучше устанавливать какое оборудование для получения максимального результата.

Наружный монтаж видеонаблюдения

К монтажу камер наружного исполнения применяется ряд требований:

• должны быть выполнены в антивандальном корпусе;
• степень защиты должна быть не ниже IP65 для защиты от влаги;
• установка данного типа камер должна осуществляться в специальном корпусе, в котором контролируется температура благодаря наличию системы вентиляции и обогрева;
• в случае большой удаленности камеры при проводном подключении должны быть использованы специальные экранированные кабеля, которые обладают низким сопротивлением и способны передавать сигнал на большое расстояние (до 300 метров).

Камеры видеонаблюдения подобного вида монтируются для контроля автопарковок, входа в здания, открытых складов, территории загородных домов или коттеджей и тому подобное и позволяют вести запись всего происходящего, а копию отсылать на мобильный телефон заказчика или же в специальное охранное подразделение.

Внутренние камеры видеонаблюдения

Внутри помещения можно устанавливать как обычные аналоговые видеокамеры, так и беспроводные видеокамеры с датчиком движения. Подобные устройства могут располагаться как открыто, так быть закамуфлированными под какой-либо предмет интерьера.

Что относительно корпуса исполнения, то здесь особых требований нет. Единственное, что рекомендуется при установке внутреннего видеонаблюдения, — высокое разрешение видеокамеры, качественная матрица для передачи картинки с высоким разрешением и наличие покрытия GSM или 3G/4G при использовании беспроводной технологии.

LTV CNE-622 48

Сравнительно простая и удобная камера с цилиндрическим корпусом и антивандальной защитой, благодаря которой владелец сможет не переживать, что устройство для съемки повредят злоумышленники. Камера неплохо снимает даже в темноте – максимальный радиус видимости ночью составляет 20-30 метров.

Для защиты от других внешних воздействий – влажности, дождя и пыли – корпус CNE-622 48 выполнен в соответствии со стандартом IP66. Модель поддерживает передачу сразу трех видеопотоков, увеличивает картинку в 4 раза и недорого стоит по сравнению с аналогами. Еще один плюс – питание с помощью кабеля Ethernet. К недостаткам относят отсутствие слота для установки карты памяти и поддержки кодека H.265, обеспечивающего более эффективное сжатие видео, чем другие форматы кодирования.

Рейтинг уличных видеокамер для видеонаблюдения

Ниже рассмотрим наиболее популярные проводные камеры для наблюдения в уличных условиях:

• Hikvision DS-2CD4232FWD-IS – распространенная модель, которую покупают многие владельцы загородной недвижимости. Для создания уличного наблюдения данная видеокамера подходит очень хорошо. Разрешение – три Мп. Инфракрасный фильтр обеспечивает превосходную видимость даже в ночное время. Светочувствительность при использовании инфракрасной подсветки 0 люкс. Эта модель оснащена массой полезных функций: автофокусировка, аналитика и переключение фильтра в автоматическом режиме. Высокопрочный корпус камеры не боится обильных дождей, града и порывов ветра. Подсоединение видеокамеры осуществляется по протоколу АйПи, используется кабель Ethernet. Среди недостатков модели – ее достаточно проблематично найти в продаже.
• Dahua DH-SD49225I-HC – это поворотная модель, оснащенная оптическим зумом. Транслирует потоки видео в высокой четкости. Данная модель оснащена двумя мегапикселями, подключение осуществляется через коаксиальный кабель. Используется стандарт HDCVI. Чувствительность матрицы — 0.005 люкс. Моторизированный объектив гарантирует двадцатипятикратный оптический зум. Камеру приводит в движение специальный привод. Корпус максимально защищен. Чтобы подключить камеру, потребуется коаксиальный кабель. Среди недостатков такого варианты – достаточно высокая стоимость и большой вес. Найти такую модель не составит труда, она в наличии во всех крупных магазинах, которые занимаются продажей оборудования для организации систем видеонаблюдения.
• Dahua DH-SD22204T-GN. Демократичная стоимость, хорошее разрешение, имеется поддержка оптического зума. Данная наружная видеокамера предназначается для АйПи сетей и соответствующих видеорегистраторов. Производится эта модель в купольном корпусе, есть функция поворота. Имеет двух пиксельный сенсор, обеспечивающий потоки видео в качестве Full HD. Чувствительность – 0,05 люкс в дневное время суток и 0.005 люкс ночью. Моторизированный объектив видеокамеры способен обеспечивать четырехкратный оптический зум. Также камера оснащается специальными интеллектуальными функциями. Поддержка питания предусматривает технологию PoE. Среди преимуществ данного варианта – демократичная стоимость, высокое разрешение и хорошая защита. Недостатки – исключительно подключается проводным способом. Также минусом является отсутствие инфракрасной подсветки.
• Hikvision DS-2CD2142FWD-IS. Еще одна популярная модель от всемирно известного производителя. Способна работать в достаточно широком температурном диапазоне, обладает высоким сенсорным разрешением. Данная наружная модель видеокамеры может использоваться даже в тех областях, где наблюдаются экстремальные погодные условия. Камера способна сохранять оптимальный режим работы даже при сорокаградусном морозе. Видеокамера имеет четырех мегапиксельный сенсор. Разрешение потока видео составляет 2,5К. Угол обзора этой модели составляет 106 градусов. Подключение камеры осуществляется через АйПи, поддержка питания по технологии PoE.

Общие характеристики камеры уличного видеонаблюдения

Несмотря на большое количество отличий, камеры уличного видеонаблюдения имеют много общих характеристик.

Защита уличной видеокамеры

• Термокожух. Оберегает видеокамеру от высоких и низких температур, за счёт встроенной системы обогрева или охлаждения.
• Гермокожух. Оберегает камеру от попадания пыли, влаги и т.д.
• Антивандальный кожух. Изготовлен из твёрдых металлических сплавов, прочного пластика и т.д.

Средним считается угол обзора 60°, это приблизительно угол обзора человеческого глаза.

Режим съёмки

• Цветной. Цветной режим передаёт картинку высокого качества в светлое время суток.
• Чёрно-белый. В ночное время лучшее изображение у чёрно-белой камеры.

Тип корпуса

• Купольный. Имеет вид полусферы, крепится к потолку или карнизу. Внутрь помещается бескорпусная модульная камера.
• Цилиндрический. Как правило, уличные камеры в цилиндрическом корпусе недорогие и компактные.
• Модульный. Не имеет корпуса, для съемки в уличных условиях требуется защитный кожух.

Тип крепления камеры

• К потолку.
• К стене.
• С помощью кронштейна. Можно монтировать к потолку или стене. Для круглых столбов или угла здания используется фигурный кронштейн полукруглой или треугольной формы.

Питание камеры

• От сети.
• От встроенного аккумулятора, который заряжается от сети.
• От встроенного аккумулятора, который заряжается с помощью энергии солнца.

Разрешение видеокамеры

Разрешение камеры должно соответствовать числу пикселей. Чтобы проверить это, нужно числовое значение «максимальное разрешение» перемножить, и сравнить с указанным количеством пикселей. Полученные данные должны быть приблизительно одинаковыми, или даже чуть меньше указанного количества пикселей. Например, указано что разрешение 2688 х 1520 = 4085760, количество пикселей матрицы – 2Мп, или 2 000 000 пикселей. Это говорит о том, что разрешение «накручено» искусственно, и качество картинки может быть не самым хорошим.

Физический размер матрицы

Это размер по диагонали в дюймах (1/2,5; 1/2,8; 1/3; 1/4). У большей матрицы крупнее пиксели, такая матрица улавливает больше света. Положительный эффект оказывает и то, что более крупные пиксели расположены менее тесно, все эти тонкости в итоге влияют на качество изображения в целом.

Угол обзора зависит от размера матрицы и фокусного расстояния камеры.

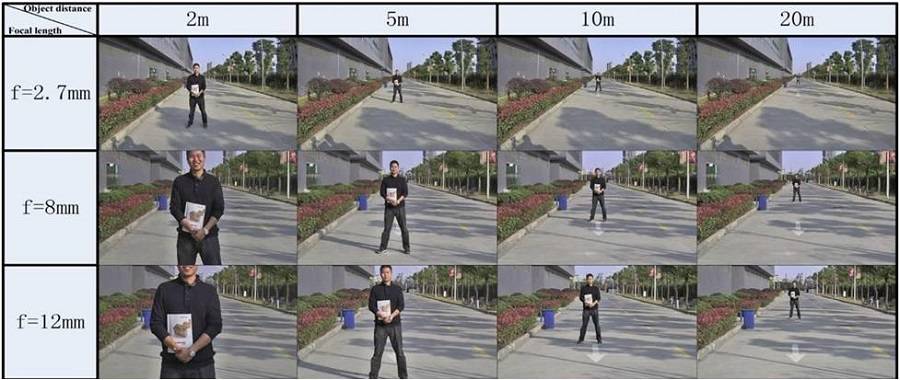

Таблица соотношений угла обзора (стрелками указан угол обзора по вертикали и горизонтали) к фокусному расстоянию и размеру матрицы.

Частота кадров

Чем выше частота кадров, тем качественней получается картинка, но и архив занимает намного больше места. Также следует учитывать, что при низкой частоте кадров, можно пропустить какой либо важный момент.

Оптимальной считается частота кадров 10-15 кадров/сек. Такая частота позволяет значительно экономить место на жёстком диске, или карте памяти, без особой потери качества. Но для объектов с повышенными требованиями безопасности, несомненно, нужны камеры с более высокой скоростью съёмки.

Скорость затвора

Если у вас есть размытие в кадре, то проблема может крыться ещё и в скорости затвора, которая иногда может быть ниже частоты кадров. Отсюда потеря кадров и размытие.

Например, затвор установлен на 1/4 сек, это означает, что экспозиция сработает 4 раза за одну секунду (1/4+1/4+1/4+1/4=1 с). Соответственно, устройство сможет сделать не больше 4 кадров в секунду.

Какие бывают видеокамеры по способу передачи сигнала

Ниже мы рассмотрим основные виды камер наблюдения в зависимости от способа передачи сигналов:

• Проводные. Данные модели могут предназначаться как для уличного, так и для внутреннего применения. Это классический и относительно недорогой вариант для организации системы видеонаблюдения. Что может применяться для передачи сигнала:
  • Оптическое волокно. Поскольку оптический кабель – вещь дорогостоящая, его целесообразно использовать в тех случаях, когда необходимо транслировать сигнал на расстоянии до нескольких десятков км. Оптоволокно, используемое для систем видеонаблюдения, способно передавать огромные объемы информации на высоких скоростях.
  • Кабель «витая пара». По соотношению цены и качества это оптимальный вариант. Обеспечивает надежную защиту, передает сигнал на дистанции более двухсот метров.
  • Коаксиальный кабель. Это достаточно простой, но надежный способ передачи данных. Не нуждается ни в каких дополнительных устройствах. Но следует учесть, что это дорогое решение. Видеосигналы по коаксиальному кабелю могут передаваться на расстоянии максимум четыреста метров.
• Беспроводные. Особенность таких моделей заключается в отсутствии необходимости тратить средства на трудоемкие работы по прокладке кабеля. Для работы таким прибором необходима только подводка электропитания и роутер.
