Есть ТЭН?
Самый простой способ изготовления кипятильника – из электрического ТЭНа. Кроме того, это самый безопасный вариант конструкции. Такой элемент имеется в различных приборах – в чайниках, стиральных машинках, посудомоечных, кофеварках и т. д. Для того чтобы сделать кипятильник, нужно подготовить такие элементы:
ТЭН.
Провод с вилкой.
Клеммные колодки.
Алгоритм изготовления нагревателя:
Зачистите провода от изоляции при помощи ножа.
Заведите в клеммы провода и зафиксируйте их на выводах ТЭНа с помощью винтов.
Проверьте сопротивление обмотки ТЭНа с помощью мультиметра.
Проверьте наличие замыкания на корпус.
Если прибор прошел диагностику, то можно приступать к эксплуатации. Такой кипятильник можно использовать без ограничений. Вода при кипячении не теряет своих вкусовых качеств, поэтому она может употребляться в пищу. Количество воды, которую можно вскипятить, зависит от мощности нагревательного элемента.
Безопасность превыше всего
Для того чтобы ваш самодельный кипятильник исполнял свои прямые обязанности, а не сжег всю проводку в электросети, необходимо придерживаться некоторых правил:
Никогда не оставляйте включенный прибор без присмотра.
Из-за того, что сами лезвия и некоторая часть проводов остаются оголенными, необходимо быть максимально осторожными, ведь любое неосторожное движение может привести к удару током. Нельзя прикасаться к воде, оголенным частям и кипятить воду в посуде из металла, так как это может быть опасно для жизни.
Качество воды, вскипяченной таким образом, очень сомнительно
Это происходит из-за того, что в процессе в нее попадает большое количество металлов.
Самодельный кипятильник на 12 вольт
Несмотря на то, что в продаже имеются различные варианты электрочайников и кипятильников для использования в автомобиле, изготовить кипятильник своими руками на 12 вольт не так просто. Самостоятельно создать ТЭН невозможно, разве что применить керамические резисторы ПЭВ.
Кроме того, при мощности кипятильника 300 Вт, потребуется сила тока 25 ампер. Многовато для аккумулятора. Тем не менее, сопротивление резистора для такого кипятильника можно вычислить по формуле:
где P — требуемая мощность в Ваттах, а R — сопротивление в Омах. Например, если требуется мощность 300 Вт, то необходим резистор на 0.5 Ом. Если такого найти не удастся, то пожно соединить два резистора по 1 Ом параллельно. Напомним, что при параллельном соединении сопротивление делится на количество, а при последовательном — умножается.
Основная проблема — качественную питьевую воду получить не удастся, так как вода будет контактировать с электротехническим изделием.
Автомобильный кипятильник на 12 v и 24 v Вольт
Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток.
Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.
Виды устройств:
- В форме спирали;
- В виде стакана.
Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон
Но важно понимать, что данный вид устройств, достаточно дорогой
Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.
Кипятильник, погружается в емкость с водой и подключается к разъему
Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей
Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.
Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.
Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.
Технология изготовления
Нам понадобятся следующие материалы:
- Кабель питания с вилкой (желательно сечением не менее 0.75).
- Два безопасных лезвия. Острота кромки не имеет значения, обычно использовались как раз тупые, использованные. Будет лучше, если оба электрода будут одинаковыми (для равномерного износа). В случае с лезвиями — одна фирма, желательно из одной упаковки.
- Диэлектрик для установки между лезвиями. Обычно использовались спички. Просто опускать электроды в свободно подвешенном состоянии нельзя. Они могут соприкоснуться (двигаясь при кипении), и произойдет короткое замыкание.
- Нитка для фиксации элементов конструкции. Как показала практика — это самый безопасный способ крепления. Клей использовать нельзя, остальной крепеж просто не подходит.
Видео идеи
Простые самодельные кипятильники из бритвенных лезвий были очень популярны еще во времена СССР. Такими нагревательными устройствами часто «баловались» новобранцы в армии, а также студенты — в основном, чтобы по-быстрому вскипятить воду для заваривания чая.
С развитием современных технологий необходимость в кипятильниках отпала. Однако интерес к подобного рода самоделкам сохранился до сих пор.
В этой статье мы поделимся опытом разных мастеров, и расскажем, как сделать кипятильник своими руками из подручных средств.
Обратите внимание: изготавливая самодельные кипятильники для последующей эксплуатации в домашних условиях — вы действуете на свой страх и риск. Мы не рекомендуем пользоваться такими устройствами в быту, поскольку при нарушении правил электро— и пожарной безопасности, вы подвергаете себя и своих близких потенциальной угрозе!
Мы не рекомендуем пользоваться такими устройствами в быту, поскольку при нарушении правил электро— и пожарной безопасности, вы подвергаете себя и своих близких потенциальной угрозе!
Способы изготовления самодельных кипятильников, описанные в этой статье, приведены исключительно в ознакомительных целях.
Кипятильник из консервной банки
С бритвенными лезвиями и столовыми ложками разобрались. А как насчет консервных банок?
Да, некоторые домашние умельцы даже из такого «ширпотреба» умудряются собрать самодельный кипятильник.
- консервная банка (из-под тушенки, сгущенки или различных консервированных продуктов типа зеленого горошка или кукурузы);
- деревянные палочки;
- швейные или капроновые нитки;
- электрический шнур с вилкой.
Из консервной банки необходимо вырезать две прямоугольных пластины с «ушками», в которые сверлятся отверстия.
Далее потребуется подготовить шесть деревянных палочек из любого дерева (береза, дуб, сосна и т.д.).
Первую пластину из консервной банки укладываем на две деревянных палочки. Сверху кладем еще две палочки и вторую пластину. Затем последние две палочки укладываем сверху второй пластины.
Концы деревянных палочек должны выступать за пределы металлических пластин. Соединяем их при помощи нитки.
Зачищаем два конца электрического провода, и крепим их к «ушкам» на металлических пластинах.
Сделанный электрокипятильник помещаем в трехлитровую банку с водой. Включаем вилку в розетку, и затем останется только дождаться, пока закипит вода.
Пошаговый процесс изготовления электрического кипятильника для нагрева воды можно посмотреть ниже — в авторском видеоролике.
Кому интересно: 3 литра воды автору удалось довести до кипения за 40 минут. Один литр получится вскипятить за 10-13 минут.
Изготовление проточного водонагревателя
Итак, у нас имеется в наличии ТЭН (покупной или самодельный – на ваше усмотрение). Теперь осталось додумать дальнейшую конструкцию проточного водонагревателя.
Нам понадобится ведро (кастрюля)
, дрель-шуруповерт
,резиновые прокладки ,штуцер (фитинг на ½ или ¾ «), шаровой кран. В дне проделываем несколько отверстий для наилучшей фиксации ТЭНа. Для этого нам также пригодятся резиновые прокладки, которые следует расположить внутри емкости.
Снаружи нагревательный элемент крепится гайками, болтами.
Простота конструкции заключается в том, что холодная вода должна сразу подаваться в спираль ТЭНа. Поэтому в днище бака проделываем отверстия для трубки, подключаем к нему сливной штуцер или фитинг. Размер его зависит от размера резьбы трубы системы водоснабжения.
К этому фитингу вы уже вполне можете подсоединить водный стояк. На выходе трубы советуем установить сливной кран. В дальнейшем к нему будет очень удобно подсоединять насадку для душа, к примеру.
Внутреннее устройство ТЭНа
Регулятор температуры
нам также необходим. Его роль может играть любой, самый простенький термостат
. Взять его можно у любого сломанного электрического чайника. В чайнике термостат сконструирован вместе со спиралью нагрева. Нагревательный элемент нам не нужен, его вы выкинем, а его часть в виде термостата и кнопки включения как раз нам и нужна.
Монтируется он рядом с ТЭНом, что позволяет максимально точно определять текущую температуру воды. А кнопку для его управления расположить удобнее будет на поверхности корпуса.
В итоге у нас получится небольшой накопительно-проточный водонагреватель, который 15 литров воды нагреет практически мгновенно.
Теплоизоляция корпуса
также не будет лишней. Она не только поможет сохранить тепло горячей воды, но также обезопасит вас от случайного ожога. В качестве внешнего корпуса можно использовать емкость побольше, в которую сможет влезть этот бак. Или же вы можете соорудить из жести своеобразный поддон с краями, куда бак поместится. При этом ставить бак лучше на деревянные дощечки, а все пустоты заполнить монтажной пеной или эковатой.
Собираем самодельный кипятильник из лезвий
Зачищенные провода крепим на оба лезвия. Использование припоя бессмысленно, поэтому выполняем прочную скрутку. Желательно, чтобы оголенная часть провода была как можно короче. Помним об электролизе.
Далее необходимо зафиксировать полотна на небольшом расстоянии друг от друга. От 2–3 мм до 1–2 см. От этого зависит скорость кипячения, и в качестве обратной зависимости — потребляемая мощность. Чем дальше лезвия друг от друга — тем экономичнее устройство. Соответственно, тем дольше кипятится вода.
В данном случае экономичность — разговорное понятие. Для нагрева определенного объема воды до определенной температуры требуется одинаковое количество энергии, вне зависимости от расстояния между лезвиями.
Это значит, что маломощный кипятильник просто не даст большую нагрузку на сеть, но счетчик намотает одно и то же значение расхода электроэнергии.
Собрать кипятильник своими руками можно двумя способами. Установить спичечную диэлектрическую прокладку, и обвязать конструкцию нитками.
Это самая распространенная конструкция: кипятильник мощный, быстро нагревает воду. Для питания требуется хорошая розетка и надежная электропроводка. Такое соединение надежно, электроприбор рассчитан на многократное использование.
Второй вариант проще в сборке, и не требует ниток. Однако это скорее одноразовая схема — «крепление» ненадежное. Зато собрать такой кипятильник можно максимум за 5 минут.
Как сделать кипятильник своими руками: видео, схема, фото
Взрослое поколение наверняка помнит идею сборки самодельного кипятильника из двух лезвий. Такую самоделку очень часто использовали на стройках либо в армии при отсутствии нормального нагревателя. Однако помимо бритвенных приспособлений существует еще множество способов изготовления электрокипятильника из подручных средств. Если вас заинтересовал этот вопрос, и вы хотите что-нибудь смастерить в домашних условиях, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.
Используем ТЭН от чайника
Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.
Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.
Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.
Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:
Классическая самоделка из лезвий
Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен
Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости
В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.
Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.
После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:

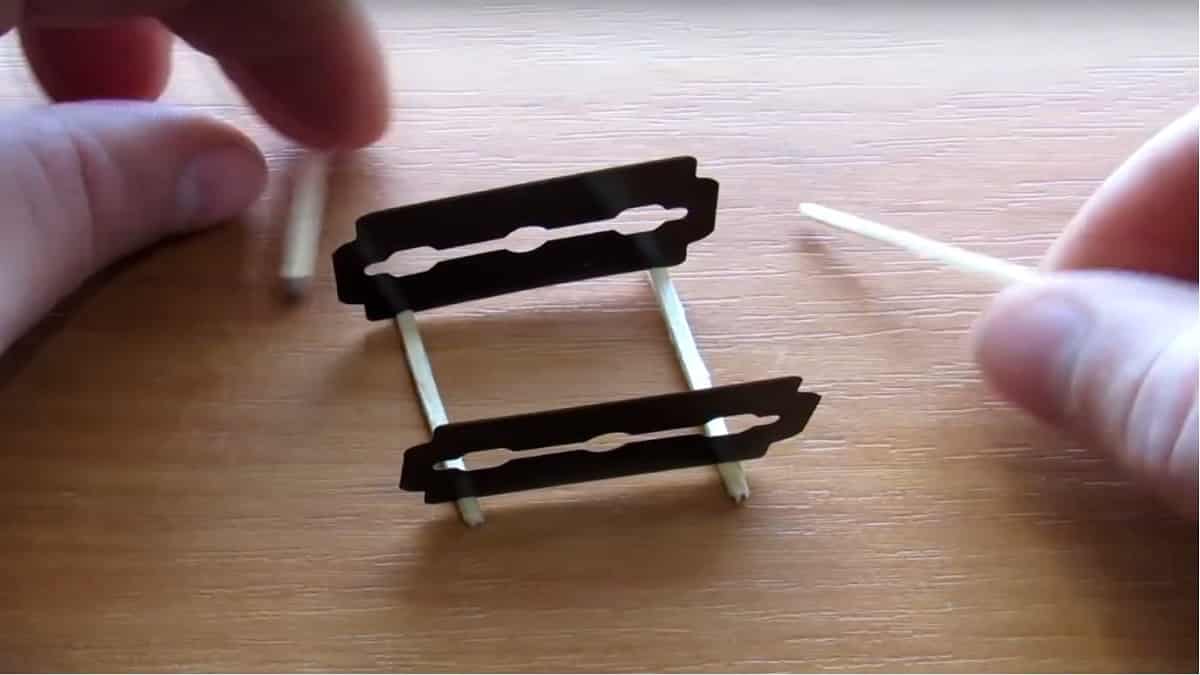

Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.
Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.
Как правило, вода в стеклянной банке нагревается за несколько минут.
Наглядно увидеть технологию изготовления вы можете на видео ниже:
Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.
Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.
Будет интересно прочитать:
Самодельный кипятильник на 12 вольт
Несмотря на то, что в продаже имеются различные варианты электрочайников и кипятильников для использования в автомобиле, изготовить кипятильник своими руками на 12 вольт не так просто. Самостоятельно создать ТЭН невозможно, разве что применить керамические резисторы ПЭВ.
Кроме того, при мощности кипятильника 300 Вт, потребуется сила тока 25 ампер. Многовато для аккумулятора. Тем не менее, сопротивление резистора для такого кипятильника можно вычислить по формуле:
где P — требуемая мощность в Ваттах, а R — сопротивление в Омах. Например, если требуется мощность 300 Вт, то необходим резистор на 0.5 Ом. Если такого найти не удастся, то пожно соединить два резистора по 1 Ом параллельно. Напомним, что при параллельном соединении сопротивление делится на количество, а при последовательном — умножается.
Основная проблема — качественную питьевую воду получить не удастся, так как вода будет контактировать с электротехническим изделием.
Кипятильник на 12 Вольт
Востребованное устройство для многих автовладельцев, позволяющее нагреть воду вдали от цивилизации, воспользовавшись питанием от автомобильного аккумулятора. Наиболее сложным является подбор нагревательного элемента, который рассчитывается по формуле: P = U 2 /R
где P – мощность кипятильника;
U – номинал питающего напряжения;
R – сопротивление цепи.
К примеру, при сопротивлении цепи в 1 Ом, мощность кипятильника, питающегося 12В источником, составит 144Вт. Соответственно, время нагрева стакана составит около 10 – 15 минут.
В качестве нагревательного элемента могут выступать керамические резисторы или нихромовая нить, намотанная на текстолит. Подключите их к двум выводам аккумулятора и кипятильник готов. Главное условие – емкость для нагрева должна быть из диэлектрического материала.
Рис. 15: нагревательный элемент на 12 В
Видео по теме
Кипятильник является незаменимым повседневным предметом обихода. Но если в современном быту для кипячения воды мы чаще используем другие приборы, для людей, у которых нет под рукой электрочайника, агрегат из двух бритвенных лезвий станет просто незаменимым.
Многие познакомились с таким видом техники, когда служили в рядах советской армии или в любых других условиях, где требовалось закипятить воду, но подходящего прибора для этих целей не было.
Для создания кипятильника необходимы следующие предметы:
- 2 лезвия.
- Спички.
- Двухжильный провод.
Для того чтобы сделать подобный кипятильный агрегат, необходимо примотать к двум нагревательным элементам (в данном случае лезвиям) провода. Они не должны прикасаться друг к другу, поэтому между ними необходимо установить распорки из спичек. Далее готовый прибор остается только опустить в воду и довести ее до того момента, пока она не начнет кипеть.
Как сделать кипятильник из ложек
В качестве электродов могут выступать не только лезвия для бритвы, но и другие подручные средства. Например, обычные столовые ложки, которые имеются в каждом доме.
Для изготовления самодельного кипятильника потребуются:
- 2 столовых ложки из нержавейки;
- 2 прищепки;
- провод с вилкой длиной 0,5 метра.
Сначала надо аккуратно зачистить изоляцию на конце двухжильного провода. Для этого вы можете воспользоваться обычным канцелярским ножом.
Оголенные концы провода наматываем на ручки ложек. Сами ложки опускаем в стеклянную банку, в которой будет нагреваться вода.
Дабы сделать конструкцию более безопасной, лучше просверлить в верхней части столовых ложек отверстия, и закрепить концы провода с помощью них. Во-первых, такое соединение будет надежнее. Во-вторых, провода будут находиться дальше друг от друга.
Если в процессе эксплуатации кипятильника ложки коснутся друг друга, то неизбежно произойдет короткое замыкание.
Чтобы этого избежать, нужно зафиксировать ложки с помощью бельевых прищепок (деревянных или из пластика). Как вариант, можно использовать канцелярские зажимы — они помощнее будут.
В стеклянную банку наливаем водопроводную воду, после чего включаем вилку в розетку. Ждем, пока вода закипит, и вынимаем вилку из розетки. Для удобства можно установить кнопку или использовать одноклавишный выключатель.
Как сделать кипятильник своими руками, подробно показано посмотреть в авторском видеоролике.
Cоветуем: Как сделать лонгборд из дерева и эпоксидки
Все же, вариант с лезвиями более безопасен, потому что даже при шевелении емкости с водой, электроды не коснутся друг друга. А вот нижние части столовых ложек, которые находятся на дне банки, могут «встретиться», если будут плохо закреплены.
Как сделать самодельное устройство для кипячения воды
Почему именно лезвия, а не скажем ложки, гвозди, и другие металлические предметы? Оптимальное соотношение потребительских характеристик.
- Во-первых, этому способу не один десяток лет, а в «те времена» практически все мужское население брилось именно безопасным лезвием. Материал был всегда под рукой. Так что — традиции…
- Во-вторых, площадь поверхности получаемых электродов чудесным образом подходила для баланса характеристик. Не слишком высокая нагрузка на электропроводку, в то же время вода закипала довольно быстро.
- Наконец, материал. Лезвия изготавливаются из довольно качественной стали. Они долго служат, и практически не загрязняют воду.
На последнем пункте остановимся подробнее. Есть такое явление, как электролиз. Когда электрический ток возникает между электродами в жидкой среде, вместе с электронами перемещаются частицы материала. Значительная часть остается в воде, не доходя до противоположного электрода. Естественно, вода при этом не становится вкуснее, а в случае, если у вас самодельный кипятильник из гвоздей, она вообще не пригодна для питья. Так что лезвия (особенно высокого качества) — это идеальный донор для нагревателя.
Как сделать кипятильник
У Вас к примеру стал протекать старый электрический чайник не подлежащий своему ремонту,- из за повреждения корпуса электрочайника или просто Вы хотите заменить старый электрический чайник на новый. Не торопитесь выбрасывать старый электрочайник.
Проверьте тэн электрического чайника, если тэн исправен, то он и будет основой для будущего кипятильника.
Что для этого нужно сделать? Нужно:
- извлечь тэн от электрочайника;
- зачистить контакты тэна;
- припаять провода двужильного кабеля ПВС 2*0,75 к контактам тэна;
- к другому концу кабеля подсоединить штепсельную вилку \.
И у Вас получится замечательный кипятильник, мощность которого рассчитана как для обыкновенного электрочайника. Вода в цинковом ведре согревается таким кипятильником буквально за пять — десять минут. Такими кипятильниками я снабдил свою родню и своих знакомых,- никто не жаловался.
Безопасность [ править | править код ]
Пожарная безопасность
Кипятильник разрешено включать лишь погруженным в нагреваемую жидкость, иначе возможен перегрев, часто приводящий к взрыву кипятильника и, в некоторых случаях, пожару. Во избежание перегрева (например, при оставлении кипятильника без присмотра и выкипании всей жидкости), в кипятильник встраивают биметаллический предохранитель, рассчитанный согласно ГОСТу на отключение при нагревании свыше 200 градусов Цельсия. Не все производители выполняют это требование, поэтому при покупке следует быть внимательными. Согласно данным МЧС России, неправильное использование кипятильника — одна из наиболее распространенных причин пожаров в жилых домах наряду с курением в постели и поджогами.
Электробезопасность
Недопустимо прикасаться к нагреваемой жидкости: вилка кипятильника не имеет заземляющего контакта, поэтому в случае нарушения герметичности оболочки ТЭНа и отсутствия в электросети УЗО, возможно поражение электрическим током.
Видео по теме
Раньше, в каждом доме Советского северянина, был такой самодельный кипятильник. С помощью его можно было быстро нагреть ведро воды для поения домашнего скота, птицы или растопить привозную замерзшую питьевую воду для людей, которая хранилась обычно в 200 л. железной бочке.
Видео работы кипятильника.
Конструкция кипятильника оказалась очень простой, надежной, ремонтопригодной и легко повторяемой, все детали (в то время) легко доступные, в каждом магазине всегда был большой выбор нихромовых спиралей для плиток, калориферов, а перегоревших предохранителей (для корпуса) было предостаточно на каждом производстве. Предлагаю повторить такую конструкцию и сделать «турбо» кипятильник с максимально возможной мощностью для такого размера корпуса.
Пункт 1. Для изготовления нам понадобится.
Материалы и инструменты:
• Нихромовая спираль или проволока (желательно d=1 мм). • Производственный предохранитель ПН2 или его керамический корпус. • Саморезы по дереву длиной 20 мм – 8 шт. • Провод с вилкой (сечением не меньше 4 мм2). • Приспособление для намотки спирали (смотреть здесь). • Нож, отвертка.
Пункт 2. Расчет мощности спирали накаливания.
Для всех вычислений нам понадобятся эти формулы:
1. Определение силы тока I = P / U 2. Сопротивление спирали R = U / I 3. Длину необходимой проволоки R = ρ • l / S 4. Сечение провода S = π • d²/4 или S = 0,8 • d²
Фото. Моток нихромовой проволоки.
Для начала надо определиться, какую нихромовую спираль или проволоку Вы сможете достать, если любую, то ваши возможности просто безграничны
Кипятильник из тэна от сломанного электрочайника
В этом случае станет полезным сломанный электрический чайник, точнее, его тэн, если, конечно, он не сгорел. Для начала извлекаем нагревательный элемент из чайника.
Затем нужно произвести зачистку контактов тэна. К контактам последнего, с помощью паяльника припаиваем двухжильный провод с вилкой, который можно извлечь из того же сломанного чайника. На выходе мощность данного кипятильника равна мощности вашего сломанного электрического чайника.
Как сделать кипятильник из подручных средств своими руками в домашних условиях мы разобрались. Лучше прибегать к таким водонагревателям в крайних случаях. Не рискуйте своей жизнью и жизнью своих близких. Используйте только заводские приборы для нагрева воды.
Как сделать мини кипятильник (армейский) своими руками из лезвий
Для нагрева небольших объемов воды, в полевых условиях, можно изготовить самодельный кипятильник, нагревающий элемент которого состоит из двух лезвий от бритвы.
Конструкцию кипятильника из двух лезвий знал почти каждый, кто успел пожить в СССР
Для изготовления потребуется:
Стоит отметить, что устройством, изготовленным своими руками, в домашних условиях, следует очень осторожно. Так как неправильные действия могут привести к короткому замыканию или удару током человека
Первое что нужно сделать, это подготовить питающий проводник для устройства. Для его изготовления лучше всего использовать кабель ПВС. К данному проводнику, подключаем электрическую вилку.
При необходимости разбираем вилку, и ослабляем винтовые контактные зажимы. Зачищаем провод и крепим его к клеммам вилки. Если вилка неразборная, зачищаем провод на вилке и подключаемый провод, соединяем данные элементы скруткой и изолируем место соединения.
Далее, необходимо изготовить диэлектрики, которые прокладываются между лезвиями. Для этого, берем четыре спички, и соединяем их парно при помощи обычной нитки.
К лезвиям подключаем питающий провод
Важно понимать, что к каждому лезвию, подключается отдельный провод питающего кабеля (к одному фаза, к другому ноль). После этого, собираем конструкцию
Между лезвиями прокладываем диэлектрики и скручиваем нагревательные элементы ниткой. Проследите за тем, чтобы лезвия и проводники с разными полюсами не касались друг друга. Подаем питание на самодельный кипятильник и проверяем на работоспособность.
Стоит отметить, что подобный кипятильник можно изготовить из различных подручных средств, например болтов.
Кипятильник из лезвий для бритвы
Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:
- Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
- Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
- Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.
Материалы для кипятильника из лезвий
Перед изготовлением вам необходимо обзавестись такими элементами:
Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна
Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки.
Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички.
Материал для фиксации электродов в кипятильнике – чаще всего используются нитки
Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.
Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.
Порядок изготовления
Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:
- зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы;
Рис. 1. Зачистите провода
- прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи;
Рис. 2: Прикрутите провода к лезвию
- зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички;
Рис. 3: положите спички между лезвиями
- обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток.
Рис. 4: скрепите лезвия ниткой
Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.
Рис. 5: перпендикулярное размещение лезвий на спичках
Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.
Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.
Рис. 6: кипятильник из лезвий в действии
Инструкция по созданию
Многие познакомились с таким видом техники, когда служили в рядах советской армии или в любых других условиях, где требовалось закипятить воду, но подходящего прибора для этих целей не было.
Для создания кипятильника необходимы следующие предметы:
- 2 лезвия.
- Спички.
- Двухжильный провод.
Для того чтобы сделать подобный кипятильный агрегат, необходимо примотать к двум нагревательным элементам (в данном случае лезвиям) провода. Они не должны прикасаться друг к другу, поэтому между ними необходимо установить распорки из спичек. Далее готовый прибор остается только опустить в воду и довести ее до того момента, пока она не начнет кипеть.
