Подключение оборудования к крану
Процесс подключения стиральной машины к крану также не требует специальных знаний и умений. Для монтажа потребуется наливной шланг, с помощью которого прибор подключается к водоснабжению. Обычно шланг включен в комплект, однако чаще всего он не отличается толщиной стенок и своей длиной.
Во избежание протечек и износа шланга стоит купить двухслойную армированную модель, длина которой будет достаточной для соединения с местом расположения крана. Для более свободного расположения рекомендуется приобрести шланг немного длиннее необходимого.
Также во время установки оборудования стоит уделить должное внимание герметизации. Это будет дополнительной страховкой от протечек
Вполне реально подключить стиральную машину собственноручно, имея стандартный инструментарий и некоторые знания в данной области. Кран для стиральной машины: разновидности, параметры выбораСсылка на основную публикацию
Стиральные машинки-автомат уже не являются редкостью, их можно встретить сегодня практически в каждом доме. Но чтобы техникой было удобно пользоваться, и в дальнейшем она работала бесперебойно, желательно перед тем, как подключить ее, сразу же установить в систему запорную сантехническую арматуру. В этом качестве выступает кран, подключаемый непосредственно к водопроводу. А чтобы выбрать и купить в магазине оптимальный и удобный для себя вариант, нужно прежде ознакомиться с тем, какими эти краны вообще бывают.
Как выбрать кран для стиральной машины
После приобретения стиральной машины встает дилемма – как правильно подключить машинку. Нередко шланг СМ подводится прямо к трубе водопровода, что довольно опасно. В результате гидроудара шланг может лопнуть, поэтому вы не сможете в срочном порядке перекрыть подачу воды. Таким образом, вопрос установки крана для подачи воды к стиральной машине является одним из первостепенных.
Разновидности кранов
Решили установить краник для стиральной машины? При выборе обратите внимание на такие характеристики:
Сырье для изготовления . В магазинах вы найдете краны из таких материалов, как силумин и латунь. Рекомендуем остановить свой выбор на латунном сплаве. Он обойдется дороже, но у него есть преимущества: влагостойкость и прочность. Силуминовый ниже по стоимости, однако, он очень хрупкий и быстро разрушается, поэтому вам придется снова идти в магазин. (Ниже на фото №1 — силумин, на фото №2 — латунь)
Конструкция механизма фитинга. Есть два основных вида:
Многооборотный (пластинчатый). Вы вращаете пластину по резьбе — кран закрывается. Но моментально перекрыть воду при прорыве вряд ли получится.
Шаровые (полуоборотные). Моментально перекрывают воду поворотом рукоятки. Долговечный, герметичный, эстетичный фитинг. Простая и компактная конструкция, удачно впишется в любой интерьер.
Типы кранов для подключения стиральной машины к водопроводу
Используют три основных разновидности. Разберемся, в чем их основные достоинства.
Прямой кран для стиральной машины или проходной. Устанавливается при наличии трубы, которая отдельно выходит к стиральной машине. Цельная трубка имеет два выхода, оснащена шаровым затвором, который моментально перекрывает подачу воды.
Кран с тремя выводами. Кран-тройник для установки на стиральную машину оценили многие пользователи, поскольку помимо СМА вы сможете подключать дополнительные приборы. Запорный механизм действует моментально: при перекрытии воды в СМ к остальным приборам доступ не перекрывается.
Для тесных помещений лучше выбирать угловой кран (вентиль) для стиральной машины. Он также имеет два отверстия, только угол поворота одного из них составляет 90°.
Можно порекомендовать приобрести тройник с шаровым механизмом. Тогда будет возможность подключить несколько приборов.
Правильная установка
После покупки установить кран для стиральной машины нужно правильно. Поэтому вам понадобится:
- В комплекте к СМ идут разные шланги. Рекомендуется выбирать двойной шланг необходимой длины. Благодаря проволочному армированию такие шланги служат долго и надежно.
- Проточный фильтр. В водопроводной воде хватает примесей, поэтому лучше установить сетчатый фильтр для задержания мусора.
- Для работы используются: калибратор, расходной ключ для гаек, гайки, специальная лента для герметизации.
Установка крана-тройника на стиральную машину
- Перекройте холодную воду.
- Слейте воду, если она осталась.
- Вычислив размер крана-тройника с сетчатым фильтром, вырежьте в трубе аналогичный разъем.
- Разместите на трубе гайку, предварительно снятую с тройного крана.
- При помощи калибратора сделайте больше отверстие в трубе.
- Вмонтируйте тройник (либо другой кран). Там, где труба соединяется с резьбой, установите кольцо для герметичности.
- Закрепите гайку.
- Шланг для подачи воды установите к выходу с вентилем.
Установка углового и проточного крана выполняется согласно вышеописанной схеме.
Подключение стиральной машины-автомат
Если вы заранее приобрели шланг нужной длины, то проблем быть не должно. Предварительно обработав резьбу фум-лентой для герметичности, подсоединяем к СМ конец шланга с пластиковым наконечником. Другой конец также соединяем с резьбой фитинга. Готово! Теперь вы можете стирать, не боясь протечек.
Основные разновидности кранов-тройников
Подключение стиральной машины к трубам водопровода требует индивидуального подхода. Тут все зависит от конфигурации системы, параметров комнаты, длины шланга. Чтобы максимально облегчить покупателю работу, производители предлагают ряд моделей кранов-тройников с разными параметрами, под любой проект несложно подобрать оптимальное решение.
В продажу поступают прямоточные и угловые тройники. Отличие состоит в том, что в первом случае прямой участок врезается в трубу, а к отводу подключается стиральная машина. Второй вариант напротив, предусматривает врезку в угол, то есть направление свободного тока воды поворачивается на 90 градусов.
Преимущества и недостатки
Плюсов у латунных шаровых изделий множество, минусы у бытовых кранов практически отсутствуют:
- очень компактные габариты;
- надежность;
- долговечность;
- простота конструкции и ремонтопригодность;
- небольшая стоимость;
- хорошая герметичность;
- маленькое гидравлическое сопротивление;
- коррозионная стойкость.
Недостатки при использовании в домашних сантехнических системах практически отсутствуют
Следует только обращать внимание, что при расположении краника с консольной рукоятью вдоль стены для поворота рукояти может не быть места – следует продумать удобное размещение еще на этапе планирования
Врезка трубы
Можно установить кран прямо на трубе, но подобный вариант считается трудоемким. Он требует вырезки участка. Такая работа покажется не очень сложной, если элементы сделаны из пластика. С этим справятся специальные ножницы. Трудозатраты увеличатся, если трубопровод выполнен из металла. В таком случае придется взять болгарку. Чтобы выявить величину участка, который необходимо вырезать, следует суммировать габариты фильтра и длину крана. Далее можно обустраивать надрез. Потребуется ещё и резьба на концах труб. Она должна иметь те же параметры, что и борозды на кране.
Следующий этап — монтаж фильтра. Он будет оберегать конструкцию моющей техники от посторонних примесей, которые нередко обнаруживаются в водопроводной воде. Далее устанавливают кран для подачи воды. С этой целью убирают монтажные гайки, применяемые для сочленения с трубой. Если конструкция выполнена из пластика, прежде чем приступать к действиям, надлежит провести расширение детали калибратором.
Монтаж крана с врезкой целесообразен, когда для производства трубопровода были использованы металлопластик или полимерные элементы. Такой узел можно расположить под мойкой или в другом месте, удобном для использования. Места стыков необходимо закрепить посредством втягивающих колец.
Заливной шланг соединяется с отсеком крана. Вслед за этим остаётся лишь затянуть разводным ключом все имеющиеся гайки. Сила прижима во время подобной работы особенно важна. В случае если болт будет недостаточно хорошо затянут, конструкция может получить повреждения. То же самое можно сказать про ситуацию, когда фиксирующие элементы перетянуты. Это может привести к протечке.
Для герметизации применяют уплотнительные кольца. Они обычно входят в комплект фильтра или крана. С этой задачей могут справиться и льняные волокна. Проверка готовой конструкции является конечным этапом работы.
Как подключить машину-автомат к водопроводу?
На самом деле, подключается и устанавливается агрегат легко, здесь нет ничего сложного. Самое главное, соблюсти некоторые требования:
Если вы используете стандартный шланг, то стоит обратить внимание на то, чтобы его резьба была как можно ровнее и без буртика, и еще не слишком короткой;
В месте соединения шланга и трубы обычно устанавливается герметизирующая прокладка на резиновой основе, вставленная в накидную гайку;
Обязательно следует учесть, что подача воды к машинке должна перекрываться в случае необходимости, например, если вы уехали из дома на длительное время, для этих целей применяют специальные краны или вентили;
Чем ближе к стояку будет установлена машинка, тем меньше будут потери напора воды при ее работе.
При выполнении этих простых условий, установленная собственноручно машинка будет служить вам долго.
- Вариант, когда подключаются к сливному бачку унитаза;
- Установка вблизи смесителя, расположенного в ванной;
- Расположение на кухне под раковиной;
- Врезка в систему на входе в дом или квартиру;
- Использование такого приспособления, как седелка, для того, чтобы можно было врезаться в любой прямой участок трубопровода.
Как мы видим, выгоднее всего при монтаже произвести установку специального крана, позволяющего регулировать подачу или вообще перекрыть воду, при необходимости. Какой из них лучше всего выбрать для труб в вашем доме или квартире? Об этом расскажем далее.
Особые варианты подключений
Отдельно можно также упомянуть нестандартные виды подсоединений крана. Их часто используют, если нет возможности предпринять традиционное подключение или необычный способ является наиболее удобным.
Вариант #1 — установка крана на смеситель
Подобный вариант встречается на практике, поскольку привлекает пользователей своей простотой и доступностью. Однако вряд ли его можно назвать приемлемым, поскольку подобная схема имеет большое число негативных факторов.
Установленный у смесителя кран для подключения выглядит не слишком эстетично, так как в этом положении разместить дополнительный вентиль достаточно трудно
Такое расположение крана вредно сказывается на состоянии смесителя: последний испытывает повышенный уровень нагрузок, что существенно снижает срок эксплуатации устройства. Кроме того, комбинирование двух приборов усложняет пользование как краном, так и смесителем.
Специалисты считают допустимым применение подобного решения лишь как временного варианта, однако стоит вовремя позаботиться о корректном подсоединении машины.
Модели, оснащенные системой «Аква-стоп» позволяют отказаться от крана для подключения. У таких вариантов на конце наливного шланга устанавливаются магнитные клапаны, препятствующие превышению уровня воды
Стоит особо предостеречь владельцев квартир от установки крана на смесители старого образца. Чтобы подсоединить приспособление в этом случае, придется выполнять сложную процедуру, требующую материальных и временных затрат.
Если необходима именно эта схема подсоединения, желательно одновременно с монтажом крана установить также новый современный смеситель.
Вариант #2 — монтаж на старые трубы
В старых домах водоснабжающая сеть часто бывает выполнена из металла (как правило, из чугуна). В этом случае торцы труб могут быть изъедены коррозией, что усложняет проведение монтажных работ.
Подобную проблему установки крана можно двумя методами:
- Обработать края труб напильниками. Это позволит выровнять торцы элементов, благодаря чему прокладку шланга можно провести близко к трубе.
- Установить удлинитель, в один конец которого можно спрятать поврежденные коррозией торцы. С другого края эта деталь монтируется с зафиксированным шлангом с прокладкой.
В любом случае важно убедиться в целостности конструкции и защитить трубы от дальнейшего разрушения, например, покрыв их антикоррозийной краской. Но еще лучше сразу поменять трубы, чтобы подключение остальных устройств не вызывало проблем
Вариант #3 — двойное подключение стиральной машины
В некоторых моделях стиральных автоматов, чаще всего производства Японии и США, предусмотрена возможность подсоединения одновременно к горячему и холодному водоснабжению.
Двойное подключение стиральной машины в целом аналогично обычному подсоединению при помощи проточного крана, однако эти детали устанавливаются сразу на двух шлангах, протянутых к трубам с холодной и горячей водой
Подобные варианты позволяют значительно снизить затраты электроэнергии, поскольку в них нет необходимости специально подогревать холодную воду, как в обычных агрегатах.
Широкому распространению подобных машинок мешает низкое качество горячей воды: в ней содержится большое количество минеральных примесей, из-за чего не только возрастает риск поломки механизмов, но и падает качество стирки.
Различные схемы монтажа крана
Рассмотрим популярные варианты подключения, которые можно выполнить самостоятельно с применением минимума инструментов и дополнительных деталей.
Установка проточного элемента
Для установки крана этого типа (обычного или тройника) нужно прежде всего перекрыть подачу холодной воды, что можно сделать при помощи крана на стояке. После этого из труб производится слив оставшейся жидкости, которая может помешать при осуществлении дальнейших манипуляций.
Легче всего устанавливать проточный кран на отдельное ответвление трубы. Как правило, в этом случае уже предусмотрена резьбовая втулка, к которой легко можно прикрутить кран с двухотводной системой, соединенной с фильтром. Этот элемент крепится к заливному шлангу.
Произведя все манипуляции, необходимо проверить крепежи на наличие протечек. Если будет заметна вода, следует переделать все соединительные узлы, установив дополнительные прокладки.
Монтаж концевого крана
Если к стиральной машине подведено специальное ответвление водопровода, можно подключить концевой кран, используя тройник (врезной хомут). Эта деталь аккуратно привинчивается к трубе, так чтобы направляющая втулка смотрела наружу. После этого в трубе просверливают отверстия, через которые проводится подсоединение к хомуту или отрезку трубы, где предполагается вмонтировать кран.
На конце трубы нарезается резьба, совпадающая по размеру и типу с нанесенными на тройник бороздками. Наружная резьбы обматывается уплотнителем (ФУМ-лентой) или льном, после чего кран накручивается на наружную трубу.
Ко второму концу крана подсоединяется шланг (приложенный к машине-автомату либо купленный специально). Другой конец шланга устанавливается в специальное отверстие, которое находится с обратной стороны стирального агрегата (с него необходимо снять транспортировочную задвижку).
Собранная конструкция проверяется на наличие протечек. Как правило, угловой конец шланга подключается к стиральному агрегату, тогда как прямой конец подсоединяется к водопроводу. Этот вариант более удобен, поскольку моющее устройство обычно устанавливается рядом со стеной.
Установка крана с врезкой трубы
Более сложным процессом является монтаж крана непосредственно на трубе, поскольку в этом случае придется выполнить вырезку участка.
Для пластиковых элементов конструкции это можно сделать относительно легко, используя специальные ножницы. Значительно больших усилий такая операции потребует, если речь идет о металлическом трубопроводе: в данной ситуации придется применить болгарку.
Для определения величины вырезаемого участка необходимо сложить длину крана и размер фильтра. После этого можно выполнить надрез, а на концах труб нарезать резьбу, совпадающую по параметрам с имеющейся на кране. Следом за этим производится установка фильтра, который будет защищать механизм машинки от примесей, содержащихся в водопроводной воде.
Затем осуществляется установка крана, регулирующего подачу воды. Для этого нужно снять с детали монтажные гайки, которые используются для соединения с трубой. Если установка ведется на конструкцию из полимеров, перед началом манипуляции эту деталь следует расширить при помощи калибратора.
Места стыков фиксируются стягивающими кольцами. Перекрываемый отсек крана соединяется с заливным шлангом агрегата. После этого все гайки затягиваются разводным ключом
Важно обращать внимание на силу фиксации: плохо затянутый или перетянутый болт может нанести огромный вред конструкции, став источником возникновения утечек
Все стыки хорошо герметизируются уплотнительными кольцами, которые входят в комплектацию крана и/или фильтра, а также фум-лентой, льняными волокнами или другими материалами. Заключительный этап – проверка собранной конструкции.
Как подключить стиральную машинку автомат к крану
После приобретения стиральной машины ее необходимо подключить к водоснабжению и канализации. Для этого предусмотрено использование ряда дополнительных элементов, одним из которых является кран для стиральной машины. В подсоединении агрегата к водопроводной трубе это чрезвычайно важный арматурный узел.
Мы расскажем, как выбрать и установить кран, позволяющий открывать/перекрывать подачу воды в стиральную машинку. Подскажем, какой тип устройства выбрать и как его грамотно установить. Наши рекомендации помогут домашним умельцам справиться с работой самостоятельно.
Роль крана при подключении стиралки
Кран, который используется при подсоединении стирального автомата к водоснабжающей сети, играет важную роль. С его помощью можно мгновенно перекрыть воду в случае непредвиденных обстоятельств, например, при выходе машинки из строя, что может привести к протечкам.
Еще большую опасность представляет собой гидроудар в водопроводных трубах: он может нарушить целостность эластичного шланга стирального агрегата, следствием чего станет масштабный потоп, который вызовет оправданное возмущение соседей.
Чтобы этого не случилось, необходимо подключать автомат через кран. Эту деталь рекомендуется размещать на видном месте, чтобы всегда иметь оперативный доступ. В экстремальной ситуации такое решение позволит выиграть несколько минут, которые могут оказаться решающими для предотвращения затопления.
Разновидности отсекающих устройств
В специализированных магазинах представлен разнообразный ассортимент кранов. Рассмотрим подробнее наиболее часто применяемые виды.
Среди них можно отметить многооборотные, перекрывающие поступление водного потока за счет движения пластины, а также шаровые краны, включение и выключение которых происходит при помощи перемещения небольшого шарика, установленного внутри конструкции.
Шаровые краны имеют ряд преимуществ:
Еще стоит отметить небольшой размер этой разновидности отсекающих устройств, позволяющий их использовать даже в самых стесненных обстоятельствах.
Виды кранов шарового типа
Существует несколько разновидностей шаровых отсекателей. Рассмотрим основные из них, применяемые для выполнения процесса подключения стиральной машинки в домашних условиях.
Вариант #1 — проходной
У подобного механизма с двух сторон расположены выходные отверстия, что позволяет перекрывать воду, разделяя ответвление на две части. Приспособления, относящиеся к этой категории, могут устанавливаться на отдельную трубу, которая отходит от общего стояка к какому-либо предмету сантехники, или использоваться для врезки.
Вариант #2 — тройник (трехходовой)
Как понятно из названия, подобное устройство оснащено тремя входами-выходами. Одно из отверстий отвечает непосредственно за перекрытие водного тока, два других служат для объединения всех отводов водоснабжения в единую систему.
Подобные компоненты, которые могут иметь различные размеры, форму и конфигурацию, как правило, используются для врезки в водопроводную трубу, где они часто сочетаются с другими приспособлениями, например, со смесителем. Эта функция недоступна обычному проточному крану из-за особенностей его конструкции.
Вариант #3 — угловой
Конструкция этого элемента соответствует особенностям проходного фитинга. При помощи этого крана можно разделить отводную трубу на две самостоятельных ветви, расположенных под прямым углом.
Подобный элемент чаще всего применяется при установке унитазов, однако хорошо подходит и для подключения нестандартно расположенных стиральных машин.
В комплектацию кранов всех категорий входят уплотнительные кольца, фиксирующие гайки, а также поворотные ручки, при помощи которых осуществляется перекрытие воды и доступ к ней. Последний элемент крепится к корпусу детали запорной гайкой.
Какому виду крана отдать предпочтение?
В процессе выбора модели крана нужно прежде всего исходить из места, к котором планируется установка стиральной машинки. В небольших помещениях лучше использовать угловые элементы, с помощью которых можно сократить пространство для подсоединения.
При необходимости одновременно соединить два или более сантехнических приборов лучше воспользоваться трехходовым краном, а при имеющемся отводе для стирального агрегата – проходным шаровым краном.
Не менее важен и угол поворота приспособления: не слишком удобно пользоваться прибором, вентиль которого закрывается в сторону стены, задевая ее.
Закон №2: «Монтаж должен осуществляться с соблюдением всех необходимых правил»
Теперь начинается самое интересное, а если точнее, то непосредственно сам процесс монтажа крана и последующее подключение к нему стиральной машинки. Нижеизложенная инструкция поможет вам сориентироваться в последовательности всех необходимых к выполнению действиях, которые в свою очередь можно разделить на два этапа:
Установка фитинга на водопроводную трубу
- Без инструментов никуда, так что с их подготовки и начнём:
| Название | Назначение |
| Разводной ключ | Закручивание резьбовых соединений |
| Фум-лента | Наделение резьбового соединения герметичностью |
| Лерка | Нарезка резьбового соединения |
Образец трубного ключа
Проточный фильтр грубой очистки – минимальное, что вы можете сделать для долголетия своей стиральной машинки
- На холодном водопроводе перекрываем кран, тем самым обесточивая систему водоснабжения квартиры;
- Сливаем из труб остатки воды, чтобы она в дальнейшем не смогла помешать;
- Вырезаем необходимый отрезок водопровода, равный сумме длин крана и фильтра. С пластиком ситуация обстоит проще, тут можно применить и специальные ножницы и ножовку. В случае же металлической трубы лучше всего позволит справиться с задачей «болгарка»;
«Болгарка» поможет быстро разобраться с металлическим трубопроводом
- Нарезаем с помощью плашки резьбу;
Нарезка резьбы на металлической трубе
- Накручиваем сначала фильтр, а затем и сам кран. При этом усиливаем герметизацию стыков, предварительно подмотав на резьбу фум-ленту;

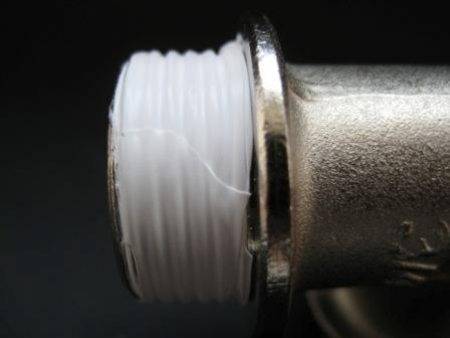

Намотанная на резьбу фум-лента
- Затягиваем гайки с помощью разводного ключа. Здесь будьте внимательны, так как, перетянув резьбовые соединения также можно получить течь, как если бы вы их не дотянули. Так что «силушку богатырскую» особо не демонстрируйте, все в семье и так о ней осведомлены;
Схема врезки крана в систему холодного водоснабжения
На этом монтаж самой запорной арматуры окончен, и можно смело переходить к подключению стиральной машинки:
Подключение стиральной машины
Образец качественного наливного шланга
Первая проблем, с которой вы тут столкнётесь – это короткий размер наливного шланга, который идёт в комплекте со стиральной машиной. К тому же он ещё и однослойный, что негативно скажется в дальнейшем на его долговечности. Поэтому настоятельно рекомендую сразу купить качественное армированное изделие, длина которого на 10% превосходит расстояние от устройства до крана.
Далее же выполняем ряд таких манипуляций:
- Тот конец, который имеет пластиковый наконечник перед гайкой в виде изгиба, подключаем к самой машине, предварительно обмотав резьбу фум-лентой. Такое специальное устройство позволяет максимально придвинуть оборудование к стене без опасности перегибания шланга;
- Второй же край, также позаботившись об усилении герметизации, накручиваем на фитинг. «Вуаля»! Вы справились!
Пример готового подключения запорной арматуры стиральной машины к системе холодного водоснабжения
Шланг слива затем выводится в сточное отверстие, а шнур питания включается в розетку. Первый запуск машины тщательно проконтролируйте на наличие течей. В случае обнаружения таковых обязательно остановите работу оборудования и переделайте все монтажные работы, так как затопление соседей снизу выльется в очень дорогой ремонт.
