Полезные рекомендации
Если в доме нет проблем с электричеством, то можно обойтись без заземления, но в некоторых зданиях оно обязательно.
В конце еще несколько рекомендаций от мастеров:
- Если шнур питания очень длинный, но имеет литой разъем, не стоит обрезать его. Эта деталь имеет гарантию.
- Если вилка разборная, можно ее поменять.
- Из-за повышенного тепла от прибора нельзя ставить технику рядом с раковиной и обеденным столом.
Как правильно проверить работоспособность техники
И заключительный этап установки любой печи — это проверка ее работы и первый запуск. Нужно просто подключить духовку по инструкции и убедиться, что все работает. Запускать технику нужно на полную мощность. На датчике указывают температуру и ждут, пока сгорит заводская смазка изнутри духовки. Скорее всего, пойдет дым. Не нужно бояться, это часто бывает при первом запуске. Печь готова к использованию.

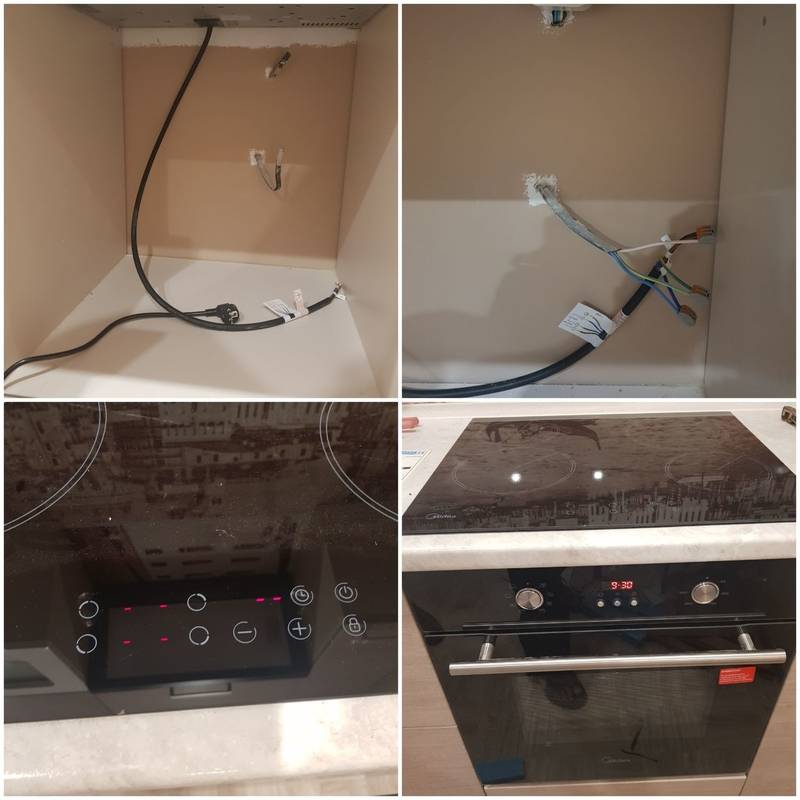

Подключение варочной панели к электросети
Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.
Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.
Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.
Подключение варочной панели к электросети
Особенности подключения варочной панели к электросети
Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.
Индукционная варочная панель в столешнице. Подключение варочной панели к сети
Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².
Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.
Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.
Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.
Через нее производится разводка к нагревательным зонам.
Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.
Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.
Как правильно подобрать кабель для электроплиты: рекомендации
Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать
Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Электрический кабель для подключения встраиваемой варочной поверхности к сети
Электрический кабель для подключения встраиваемой варочной поверхности к сети
Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.
Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.
Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.
Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.
После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².
Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²
При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства
Оба эти варианта подходят для подключения варочного устройства.
Виды
Тип приобретенной духовки прямо влияет на порядок установки шкафов. Данные устройства подразделяются на следующие виды:
- независимые и встраиваемые;
- газовые и электрические.
Наиболее жесткие требования предъявляются к монтажу газовых духовых шкафов. Отчасти это обусловлено тем, что подобные приборы должны устанавливаться в местах, определенных планом квартиры.
Сказанное выше означает, что самостоятельно смонтировать можно только электрические устройства. Газовые бытовые приборы устанавливаются с привлечением соответствующих специалистов.
По способу монтажа
По способу установки духовые шкафы подразделяются на независимые и встраиваемые. Первые монтируются проще вторых.
Независимые
Независимые духовые шкафы отличаются от встраиваемых наличием полноценного корпуса, который скрывает внутренние детали прибора и обеспечивает защиту узловых элементов от внешнего контакта. Такие устройства устанавливаются в любое место и не требуют высоких временных затрат.
Встраиваемые
Этот тип приборов отличается отсутствием защитного корпуса. Данные духовые шкафы монтируются в заранее подготовленную конструкцию и входят в состав гарнитура. Встроенные устройства обеспечивают эффект единого пространства на кухне, не выделяясь на фоне других бытовых приборов и не занимая дополнительное место.
По способу нагрева
Духовые шкафы нагревают блюда, потребляя электричество либо газ. Первый вариант удобен тем, что при установке подобные приборы необходимо разместить рядом с источником электроэнергии. Второй тип устройств жестко привязан к месту выхода газовой трубы, так как последнюю, согласно действующим нормам, нельзя переносить в другие зоны.
Газовые
Такие духовки отличаются наличием газовых конфорок, протянувшихся вдоль днища. Приборы этого типа дополняются современными системами контроля подачи голубого топлива и автоматическим поджигом. Основной недостаток газовых духовок заключается в том, что блюда прогреваются снизу вверх. Кроме того, данные приборы разрешено устанавливать исключительно с привлечением соответствующих специалистов и в строго отведенных местах.
Электрические
Электрические духовки отличаются от предыдущих следующими особенностями:
- прогрев – до трех тысяч градусов;
- наличие конвекции;
- точный таймер;
- наличие режима самоочистки;
- встроенная дублирующая система защиты от перегрева и возгорания.
Недостаток подобных духовок заключается в повышенном расходе электроэнергии. Это в итоге приводит к увеличению затрат на содержание квартиры.
Техника безопасности
Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки
Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности. Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров
Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров.
Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.
Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.
Способы подключения
Для подключения электроплиты в квартире применяют специальные разъемы, предназначенные для плит, либо использует прямое подключение, когда кабель выпускается из стены и без розетки и вилки подключается прямо на клеммы прибора.
Второй способ применяют, когда к одной мощной линии подключают несколько кухонных приборов. В этом случае от щита тянут один мощный кабель, заводят его в специальный бокс, ставят автоматы по количеству подключаемой техники и от автоматов прокладывают линии питания к каждому электроприбору.
Некоторые производители сразу подключают провод для плиты (сетевой шнур). Его подсоединяют к клеммной колодке на задней панели. Если выбран первый способ подключения, к этому шнуру подсоединяют подходящую вилку. Если второй, то заводской шнур снимают (это не влияет на гарантийное обслуживание) и подключают к клеммой колодке провод, идущий напрямую от распредщитка или автомата.
Установка вилки
Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Так выглядит вилка для подключения электроплиты
Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.
Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.
Подключение провода к электроплите
Два других контакта — это «фаза» и «ноль»
Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание
Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).
Место для монтажа розетки
При выборе местоположения подрозетника и самой розетки руководствуются правилами электробезопасности. Розетку, как всякое вспомогательное оборудование, не монтируют непосредственно за прибором. Подходящее место определяют либо рядом с техникой, либо над ней на расстоянии около 10-15 см.
Как определить фазу в установленной розетке
Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.
Землю определить еще проще: это контакт вверху или внизу.
Клеммная колодка
Подключение эл. плиты напрямую через клеммы – предпочтительный способ подсоединения к сети. Контакт с электросетью в этом случае более надежен, так как обеспечивается прижимными винтами.
При подключении к клеммной колодке зачищенные от изоляции провода вставляют под металлические пластины и затягивают контакт прижимными болтами (отверткой). При этом прикладывают немалое усилие, чтобы контакт был надежным.
Провода сетевого шнура подсоединяют к колодке в соответствии с маркировкой: фазный провод – напротив фазного со щитка, нейтраль (ноль) – напротив нуля, земля – напротив заземляющего.
Правила подсоединения проводов
Существует ряд способов и некоторые правила подсоединения проводов для духового шкафа, электроплиты. Самые популярные следующие варианты:
- применение клеммной колодки;
- монтаж пружинной клеммы;
- фиксирование с применением колпачков (пластиковых);
- спайка;
- скручивание;
- применение болтов.
Главным правилом при соединении проводов является следование всем инструкциям, указанным в ПУЭ, и соблюдение техники безопасности.
Электрика в жилых помещениях
- Электромонтаж в квартире
- Электрика в однокомнатной квартире
- Электрика в двухкомнатной квартире
- Электрика в трехкомнатной квартире
- Электрика в четырехкомнатной квартире
- Электромонтаж на даче
- Электромонтаж в частном доме
- Электромонтаж в загородном доме
- Электромонтаж в деревянном доме
- Электрика в доме из СИП панелей
- Электромонтаж в гараже
- Электромонтаж в коттедже
- Электромонтаж в таунхаусе
- Электрика в бане и сауне
- Электрика в бытовке
- Электрика в щитовом доме
- Электрика в брусовом доме
- Электрика в каменном и кирпичном доме
- Замена электрики в “Хрущевке”
- Замена электрики в “Сталинке”
- Замена электропроводки в панельном доме
- Временное электроснабжение
- Монтаж скрытой электропроводки
- Скрытая проводка в деревянном доме
Выбор места для установки
Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой. Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы. В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.
Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню
Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение
В тумбе под столешницей
Чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.
Когда устройство устанавливают под столешницу, порядок действий таков:
- в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
- для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
- пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
- в приготовленном отверстии устанавливают духовку.
Шкафы-колонны
Стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. Исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. В результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.
Этот вариант неплох для просторных комнат. Можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.
В высокую тумбу
С выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. Установить встроенный духовой шкаф своими руками в высокую тумбу несложно.
Высокое расположение печей имеет следующие преимущества:
- не нужно часто наклоняться, чтобы проверять готовность блюд;
- прибор не будет доступен для маленьких детей;
- вытащить посуду из духовки намного легче.
Помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.
В остров
Практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. В этом месте очень комфортно готовить еду и открывать дверцу техники. Однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.
При выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:
- наличие надежной вентиляции;
- вес конструкции.
Как встроить в угол
Зачастую в кухне в угловой зоне стоит раковина. На самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. Свободный уголок после переустановки раковины можно оборудовать духовкой.
Безопасность
Очень важно проявить безопасность, если вы планируете подключить кухонную технику к электричеству. Это обуславливается тем, что электродуховка имеет высокое потребление энергии, и из-за этого под неё необходимо подвести дополнительную ветку, применив неповреждённый кабель с небольшим сечением
Очень важно помнить, что духовые шкафы подключаются к электричеству исключительно профессионалами. Это обуславливается такими причинами:
- специалисты знают все нюансы этого процесса;
- если прибор будет повреждён из-за неправильного подключения к электросети, то гарантия, данная производителем, утратит свою силу.
Стоит отметить, что для эксплуатации духового шкафа автомат является общим правилом безопасности, которого следует строго придерживаться:
- используйте исключительно для бытового использования;
- следите за исправностью электропроводки.
Подключаем духовку
Перед тем, как установить варочную панель и духовой шкаф, следует отключить подачу электроэнергии в квартиру. Это необходимо делать при любых электромонтажных работах. Это означает, что до окончания монтажа автомат не подключается к сети.
Варианты подключения
Существует два способа сделать качественный монтаж варочной панели и духового шкафа самостоятельно:
- напрямую;
- через питающий шнур.
Подключение напрямую
В этом случае кабель, идущий от щитка, сразу подключается к клеммной колодке духовки. Схему вы найдете на корпусе — обычно ее рисуют на задней стенке. Рассчитана она на однофазную сеть, в которой поддерживается напряжение 220В. Выглядит она примерно так:
- фаза обозначена как L, она подключается к контактам 1-2-3, которые объединяются перемычками;
- ноль, который обозначен как N, подводится к группе контактов 4-5, между которыми – одна перемычка;
- земля, или PE, соединяется к отдельной клеммой.
Подключение через питающий шнур
Это – классика жанра. У питающего шнура есть вилка (если ее нет, ее можно поставить), которая вставляется в розетку. В этом случае нужно только обеспечить, чтобы качество проводки соответствовало мощности устройства
К трехжильному кабелю примонтируйте розетку европейского типа (поскольку большинство производителей ставит на свои изделия евровилку, то и розетка должна быть соответствующей). От обычной она отличается тем, что у нее три отверстия:
- фаза;
- ноль;
- заземление.
Возможно ли подключение через удлинитель?
Специалисты категорически не рекомендуют подключать мощную бытовую технику через удлинитель, равно как пользоваться переходниками или сдвоенными розетками. Это особенно опасно в старых домах, где проводка просто не рассчитана на такое количество электроприборов. Если вы покупаете мощное устройство, позаботьтесь о том, чтобы пользоваться подобными устройствами не пришлось.
Настал момент включить
Итак, место у вас готово и соответствует самым строгим требованиям безопасности. Вы разобрались, нужен вам сетевой шнур или вы подведете кабель непосредственно к клеммам агрегата. Проверили проводку. Дальше:
- Поставьте духовку на отведенное для нее место.
- Подведите кабель к клеммам плиты или подсоедините к сетевому шнуру трехфазную вилку.
- Проверьте расположение сетевого шнура – он не должен касаться деталей, которые сильно нагреваются.
- Вставьте вилку в розетку.
- Включите духовку.
Некоторые нюансы
Перед тем, как начать подключение духового шкафа к электросети самостоятельно, подумайте еще о некоторых обстоятельствах. Браться за работу нужно лишь в том случае, если у вас уже есть некоторый опыт электромонтажа. В противном случае — лучше эту часть работы поручить специалисту, имеющему соответствующий сертификат.
Дело в том, что новая духовка находится на гарантии. Если она выйдет из строя и потребуется ремонт, в сервис-центре непременно поинтересуются, кто и как подключал агрегат. Если это делал сам владелец, ему могут отказать в гарантийном ремонте.
Какую установить розетку для варочной панели и духового шкафа? Советы по выбору
Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:
- внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
- внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.
По назначению и особенностям конструкции розетки делятся на:
- предназначенные для работы в однофазных сетях 220В;
- предназначенные для работы в сетях с тремя фазами, 380В;
- имеющими отдельный контакт для заземления или без него;
- с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
- с интегрированными устройствами, например УЗО, реле времени отключения;
- с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.
Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:
- расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
- количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
- степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.
Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.
Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.
Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).
Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).
Кабель подключается к вилке и розетке несколькими способами.
Первый способ — жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.
Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.
Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:
- на розетку или коробку не должна попадать жидкость с плиты или мойки;
- розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.
Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями
Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам
Как поставить микроволновку сверху и стоит ли это делать
В маленьких квартирах на холодильник часто ставят микроволновую печь. Это имеет смысл, если агрегат маленький, а в печке вы будете только разогревать и размораживать пищу. Другие функции микроволновки — длительное приготовление, гриль, мультиповар и прочие — быстро приведут к перегреву устройства. Учитывайте и другие правила:
- расстояние от стены до СВЧ — такое же, как у холодильника: 10–15 см;
- между электроприборами проложите фанеру или оргстекло. Пленку, клеенку и другие легковозгораемые материалы — ни в коем случае;
- микроволновка должна быть оснащена ножками, чтобы зазор между агрегатами способствовал усилению циркуляции воздуха.
Источник
