Использование насадки на дрель для затачивания

Другие виды заточек

Любые металлические инструменты и аксессуары должны быть, что называется, в «полной боевой готовности». Впрочем, помимо свёрл по металлу, существуют ещё и свёрла по дереву, и точить их тоже может далеко не каждый. Что же ещё наиболее часто нуждается в заточке?

Насадка на дрель для заточки ножей

Тупые ножи раздражают каждого: от домохозяйки до хозяина дома. Тупым ножом проще порезаться, чем работать. И, как и свёрла, ножи дано точить не каждому. Существуют всевозможные насадки на дрель или шуруповёрт, с помощью которых можно точить как ножи, так и ножницы. Эти насадки применимы для электроинструментов с кулачковыми патронами.

Что можно точить этими устройствами:

• Ножи.
• Ножницы.
• Стамески.
• Шила.
• Отвёртки.
• Стамески.
• Зубила и т. д.

Ножи и ножницы должны быть с гладкими лезвиями. Кроме того, эти устройства можно использовать как небольшой наждак или мобильный шлифовальный инструмент. Желательно использовать для шуруповёрта или дрели специальную стойку (штатив) — так будет работать куда удобнее. При отсутствии такового можно использовать обычные слесарные тисы. Параметры:

• Наждачные круги — 2 шт.
• Диаметр кругов — 49 мм.
• Толщина кругов — 7 мм.
• Оптимальные обороты — 1500.
• Приводной вал, диаметр — 6 мм.

Многофункциональные точилки

Да, таковые имеются, но стоят они гораздо дороже, чем вышеуказанные точилки. Многофункциональные же точат:

• Ножи.
• Ножи рубаночные.
• Ножницы.
• Шампуры шашлычные.
• Зубила.
• Стамески и т. д.

Достоинства этих многофункциональных точилок ещё и в том, что конструкцией предусматривается изменение угла заточки, и это немаловажно для выполнения различных точильных работ. Те же свёрла порой требуют разную заточку, а не фиксированную

Конструктивные особенности

В домашней мастерской насадка на дрель для заточки сверл является вполне актуальной, так как большинство затупившихся изделий, попросту лежат без дела. При этом человеку приходится покупать новые и дорогостоящие сверла, которые также спустя некоторое время эксплуатации затупятся и станут неактуальными. Большинство мастеров попросту избавляются от таких расходных материалов, а некоторые прибегают к самостоятельному их затачиванию на наждаке. Для разрешения данной проблемы были изобретены специальные приспособления, предназначающиеся для заточки сверл.

Такое приспособление представляет собой несложную конструкцию, функциональная часть которой располагается внутри корпуса из пластика. В корпусе во вращение приводится абразивный круг, который имеет определенную форму, позволяющую создавать необходимый угол заточки. С торцевой стороны приспособления имеются специальные отверстия с определенными диаметрами под соответствующие сверла. Обычно насадка позволяет осуществлять затачивание расходных материалов диаметром от 3 до 10 мм. Абразивный круг или точило приводится в движение посредством дрели, для чего устройство присоединяется при помощи специальной соединительной муфты.

Отверстия для сверл имеют определенный угол, под которым происходит соприкосновение затачивающейся детали с поверхностью точильного круга в соответствующем положении. После того, как деталь будет установлена в отверстие подходящего диаметра, необходимо запустить дрель. Таким способом будет обработана одна из режущих кромок, после чего необходимо развернуть деталь на 180 градусов, и выполнить заточку второй кромки.

Плюсы и минусы использования

Оценивая рациональность подобных насадок на дрель для заточки сверл, следует отметить, что они вовсе не предназначается для постоянного и интенсивного применения. К ряду их положительных факторов можно отнести:

1. Невысокая стоимость изделий. Это обусловлено простотой конструкции устройства.
2. Простота применения. Пользоваться устройством очень легко, с чем может справиться даже новичок. В отличие от наждачного станка, выполнить затачивание на специальной насадке не только легко, но еще и быстро.
3. Возможность использования приспособления для разного диаметра сверл. Немаловажный фактор, позволяющий осуществить заточку целого арсенала деталей из домашней коллекции при помощи одной насадки.

Среди минусов рассматриваемый инструмент имеет следующие недостатки:

1. Невозможность осуществлять полноценную заточку. Хотя производитель и сообщает, что изделие предназначается для затачивания деталей, в действительности же оно обеспечивает только заточку кромок.
2. Ненадежная фиксация изделия на патроне дрели. Большинство производителей выпускают насадки с пластиковым фиксатором, что делается для удешевления устройства.
3. Невозможность изменения угла затачивания. Угол заточки уже изначально заложен в приспособлении.
4. Трудности в применении. Чтобы воспользоваться насадкой, необходимо закреплять дрель в неподвижном состоянии, что позволит обеспечить удобство применения устройства. При этом одной рукой потребуется нажимать на кнопку «Пуск» на дрели, а второй придерживать затачиваемую деталь.

В целом, рассматриваемые приспособления являются достаточно эффективными, если использовать их строго по предназначению.

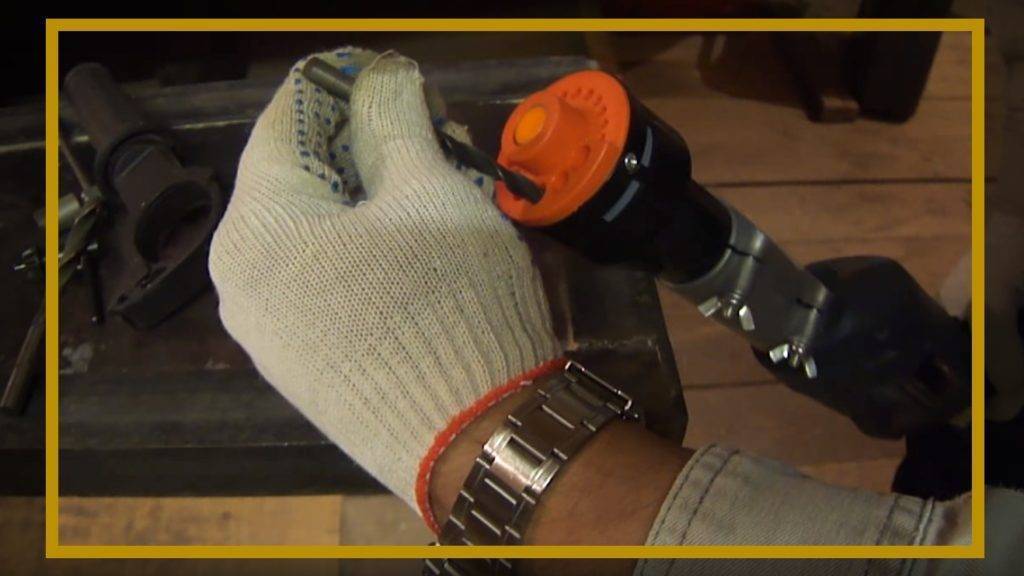

Использование приспособления

Несмотря на простоту конструкции приспособления для заточки сверл, справляется оно со своим прямым предназначением достаточно качественно, что подтверждает видеоролик в конце материала. Такое изделие будет помогать каждому мастеру, особенно при выполнении работ в полевых условиях.

При заточке сверл следует помнить, что данное устройство не является полноценным станком. Использовать его на постоянной основе не рекомендуется, так как это приведет к быстрому стачиванию наждака. Прибегать к применению устройства производитель рекомендует в случае отсутствия доступа к стационарному оборудованию. Применять в условиях производства такие приспособления вовсе не рационально, так как потребуется достаточно часто менять наждаки.

Точилка фирмы BOSCH

Из этого следует, что применять насадку для заточки сверл необходимо только в крайних случаях. Такими крайними случаями являются работы в полевых условиях, а также при выполнении работ по строительству, когда ограничен доступ к стационарному станку. В домашнем арсенале у каждого мастера обязательно должна быть такая насадка, которая позволит существенно упростить жизнь.

Нюансы в работе

Главная проблема во время работы с дрелью — правильное расположение инструмента относительно обрабатываемой поверхности. Если не выдерживать четкий горизонт при работе с кругом диаметром 150 мм, то на поверхности будут появляться следы в виде радиусных царапин. Для исключения этих негативных последствий надо потренироваться на какой-нибудь черновой поверхности или использовать специальные приспособления.

Выделяют два основных вида шлифовки при помощи дрели.

1. Инструмент работник держит в руках — негативные последствия мы указывали выше, к положительным качествам можно отнести использование его в труднодоступных местах и при обработке деталей сложной геометрии.
2. Инструмент жестко закреплен на столе — этот метод хорош тем, что качество шлифования становится высоким. Недостаток в малой мобильности дрели.

Во время работы инструмент нагревается, поэтому необходимо делать перерывы, чтобы дать остыть разогретым деталям. В обязательном порядке надо использовать средства защиты: очки, перчатки, респиратор. Пренебрегая этим, вы подвергаете себя опасности получения травмы, а пыль не способствует нормальной работе дыхательного аппарата человека.

Преимущества насадки

Самая популярная функция дрели, которую не обходят вниманием умельцы – это заточка различных инструментов. Полезнейшее дополнение избавит вас от необходимости посещать специализированные сервисы и тратить деньги

Разработанная специально для этого насадка с легкостью превращает дрель в электроточило. Она может быть представлена двумя подклассами:

• устройства для заточки дисков от пилы;
• приспособления для затачивания свёрл, лезвий ножей, рубанка и стамесок.

Популярность дрели с такими функциями легко объяснить. Успех обусловлен высокой стоимостью услуг по профессиональной заточке инструмента. При этом, установка описанной насадки не потребует от вас серьезной подготовки и лишних средств. Сама заточка тоже проходит просто, все инструкции прилагаются при покупке конструкции. Следуя указаниям, вы без проблем приведете острие сверла в порядок, повысив эффективность и комфорт в работе.

Покупные устройства для заточки сверл

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

• экономичность – изготовить его можно из подручных материалов;
• приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
• уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

• со стандартным набором режимов по классическим размерам;
• с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Правила заточки свёрл

Во-первых, для проведения этого процесса потребуется или специальное оборудование, или специальные приспособления в виде насадок к дрелям или перфораторам. К первой группе относится заточной станок, на который насажен точильный камень. У рачительного хозяина такой станок небольших размеров в гараже или сарае всегда найдётся.

Сразу надо оговориться, что технология заточки зависит от типа сверла. Оно может быть коническим, винтовым, цилиндрически или одно- или двухплоскостным. Но необходимо понимать, что затачивать надо в любом случае только задние грани инструмента. При этом каждая грань должна быть одинаково заточена. Понятно, что вручную это сделать практически невозможно. Но небольших размеров сверла мастера точат именно вручную, для чего необходим определённый опыт в проведении этого типа работ.

Сверло винтовое по металлу Источник besplatka.ua

Есть некоторые отличия заточки свёрл разного типа. К примеру, одноплоскостное сверло отличается от других тем, что у него задняя стенка пера имеет всего одну плоскость. А угол наклона этой плоскости варьируется в диапазоне 28-30°. Именно эту плоскость и надо заточить

Здесь важно сверло подносить к вращающемуся точильному камню параллельно этой задней плоскости. При этом инструмент вращать нельзя, даже небольшое отклонение приведёт к неправильно проведённой операции

Точно также затачиваются и двухплоскостные сверла. Только точить придётся две плоскости по отдельности. Здесь те же требования.

Что касается конических моделей, то главная задача – не нарушить конусность конструкции затачиваемой кромки. Поэтому инструмент подносят к вращающемуся точильному камню, прижимают сверло и делают им колебательные движения по конусу

Здесь важно не отрывать оснастку от камня. То есть процесс проводиться в одно касание

И ещё одно пожелание – строго придерживаться формы кромки. Понятно, что это не всегда возможно, особенно, если сверло диаметром до 10 мм. Но для этой разновидности можно только выдержать задний угол. И этого бывает достаточно. Что касается свёрл большого диаметра, то специалисты рекомендуют кроме заточки кромок по плоскостям и с точным выдерживанием угла, проточить переднюю плоскость, тем самым улучшив конструкцию. Такие сверла более эффективны при сверлении.

Заточку надо проводить в одно касание Источник novate.ru

Для чего необходима подточка передней плоскости. Все дело в том, что, уменьшая угол наклона передней плоскости, увеличивается угол режущей кромки. А это увеличение стойкости инструмента к выкрашиванию металла с плоскости режущей кромки. К тому же надо добавить, что длина поперечной кромки резко уменьшается. То есть получается так, что кромка поперечины не режет, а скоблит металлическую заготовку. А точнее центральную часть высверливаемого места.

После заточки сверла также рекомендуется провести доводку. То есть убираются зазубрины, оставленные точильным камнем. Это обязательная процедура в заводских условиях. Именно это позволяет увеличить износостойкость инструмента. Если в домашних условиях есть возможность провести доводку, то её надо провести обязательно.

Обычно для доводки используют другие камни:

• из карбида кремния, он зелёного цвета, марка 63С, при этом лучше использовать круг зернистостью 5-6 и твёрдостью – М3-СМ1;
• из эльбора, здесь требуется зернистость 6-8.

Обратите внимание, что эти камни должны быть изготовлены на бакелитовой связке. Камень для заточки сверла Источник i.ytimg.com

Камень для заточки сверла Источник i.ytimg.com

Важный параметр – угловая скорость наждака

Технология заточки сверл предполагает высокую скорость вращения в точке касания диска и рабочей кромки сверла. При этом, время контакта не должно превышать 2-3 секунд (чтобы сверло не перегрелось). Чем больше диаметр абразива, тем эффективнее обработка кромки. Поэтому предпочтительнее приобретать насадку, рассчитанную на крупные диски. Обычно корпус в таких приспособлениях выполнен в форме гриба.

Еще одно преимущество такого исполнения: на матрице можно разместить большее количество отверстий. Это позволяет расширить диапазон диаметров сверл, что повышает точность заточки. При небольшом количестве отверстий, в одном диаметре обрабатывается несколько размеров сверла. Например, в отверстии на 5 мм, затачивают сверла 4,2 мм, 4,5 мм, 4,8 мм. Возникает перекос по оси, угол кромки срезается не точно. Чем меньше шаг диаметров (соответственно, чем больше отверстий), тем качественнее будет обработка сверла.

При работе с абразивами большого диаметра, важно иметь запас мощности двигателя дрели. Тяжелый диск необходимо раскрутить, и поддерживать высокие обороты

Поэтому использовать такую насадку на инструменте мощностью ниже 600Вт не получится. Шуруповерты тоже не подойдут, поскольку ограничен верхний предел оборотов двигателя.

Выбор и разновидности насадок для заточки

Под каждую модель электродрели существует определенная форма заточной насадки

Согласно рекомендациям производителей, при выборе изделия следует учитывать размер шейки подходящих сверл, кроме того, важно знать длинновой размер турбинного переходника. Без этих значений выбрать насадку, которая будет идеально соответствовать невозможно

Если выбор был сделан неправильно, то это приведет к ее болтанию и неплотному закреплению на инструменте. Работать с такой насадкой довольно опасно и неудобной, так как необходимо придерживать ее руками в процессе работы. В основном это касается моделей, которые относятся к эконом-классу.

При выборе стоит обращать внимание на такие параметры как:

• количество гнезд для затачивания сверл;
• возможность выполнения заточки под углом 118 градусов;
• наличие в комплекте дополнительного точильного камня.

Говоря о том, какую насадку на дрель стоит купить, то по отзывам большинства мастеров, можно отметить такие марки приспособлений, как Bosch, KWB 5032 00, Леруа Мерлен и др. При этом некоторые из них могут использоваться не только для сверл, но и ножей.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

• основания;
• крепежного элемента для зажима инструмента;
• упорный механизм;
• винт, регулирующий подачу;
• зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

• Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
• Угол заточки должен соответствовать полученным краям – 120 градусов.
• Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
• Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

• выполняйте детали из металла, а не пластиковые;
• соедините наждачный круг с патроном с помощью кольца;
• наждачный конус можно изготовить на токарном станке;
• внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

• нижняя часть фиксируется на подручнике;
• верхняя перемещает заготовку;
• нижний палец нужно вытащить, оставить только верхний;
• следует разрезать на две части одну из петель – одна из них регулирует наклон;
• нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
• далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Материал изготовления и формы насадок

Конструкция и материал насадок для дрелей зависит от вида технологических операций, в которых они используются. Для зачистки и обдирки поверхностей применяют различные виды щеточных насадок, а для предварительного шлифования — плоские или лепестковые на основе крупнозернистой шлифбумаги. Для тонкого шлифования и полирования применяют мелкозернистые абразивы или нетканые материалы. В последнем случае их нередко используют со шлифовальными и полировальными пастами и аэрозолями. Когда шлифовка требует снятия толстого слоя материала, в том числе и неравномерно, в дело идут шарошки различных видов из твердых абразивов на основе соединений алюминия и кремния.

Дисковые и веерные насадки

Дисковая насадка для дрели состоит из плотно уложенных радиальных волокон, расходящихся от центра этого инструмента. В зависимости от назначения волокна могут быть изготовлены из различных материалов. Для зачистки от ржавчины и старой краски применяют волокна из сталистой проволоки толщиной 0.2 мм, а для шлифования — из полимерных материалов. Рабочей поверхностью такого инструмента является не только горизонтальная плоскость, но и боковая кромка. Поэтому их применяют для шлифовки узких щелей и других труднодоступных мест.

В качестве насадок для дрелей также применяют лепестковые круги. Они состоят из множества одинаковых полосок шлифбумаги, закрепленных одним концом к оси вращения, в результате чего образуется плотная круговая щетка из абразивных ламелей. За внешнее сходство такие насадки в обиходе называют веерными.

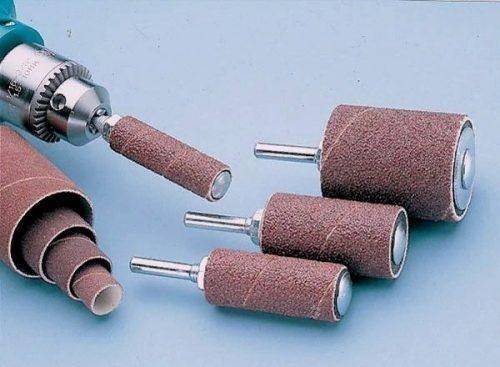

Барабанные или цилиндрические насадки

Барабанные шлифовальные насадки для дрелей состоят из цилиндрической оправки с хвостовиком и соединенной в кольцо шлифбумаги, которая надевается на эту оправку. Ее барабан обычно изготавливается из плотной резины или другого эластичного материала. Для предотвращения схода наждачки используется особый механизм. После надевания шлифленты барабан деформируется посредством закручивания гайки на хвостовике и, увеличиваясь в радиальном размере, натягивает ленту. А для ее снятия необходимо ослабить гайку и привести барабан в исходное состояние.

Тарелочная насадка

Тарелочная насадка для дрели — это шлифовальный диск из пластика с цилиндрическим хвостовиком, к внешней поверхности которого крепится круглый лист абразива. Фиксация шлифлиста осуществляется с помощью липучки, при этом между поверхностью тарелки и липучкой чаще всего располагается слой мягкого упругого материала. Он необходим для того, чтобы абразивный лист плотнее прилегал к обрабатываемой поверхности и повторял ее профиль, а также служил компенсатором при отклонениях дрели от вертикальной оси. Без такой прокладки при любых отклонениях от вертикали тарелка будет врезаться одним из краев в глубь поверхности и создавать на ней глубокие риски. Поэтому жесткие тарелки, в основном, используют для шлифовки в закрепленных дрелях. Толщина и материал мягкой прокладки зависят от вида и режимов обработки. При тонкой шлифовке или полировке это может быть толстый слой обычного поролона.

Мягкие насадки

В мягких насадках для дрелей в качестве рабочего материала используют фетр, войлок, скрученные нити, тканые материалы и поролон. Как правило, такой инструмент применяют для полировки металла, дерева и лакокрасочных покрытий, в том числе с полировальными пастами и суспензиями. Мягкие насадки имеют форму диска, шара, цилиндра и крепятся к хвостовику двумя прижимными шайбами. Один из самых распространенных примеров их использования в быту — полировка лакокрасочного покрытия автомобилей с помощью дрели и поролоновых дисков.

Торцевые насадки

Абразивные торцевые насадки для дрелей являются одной из разновидностей шарошек — слесарного инструмента, который используют для ручной проточки профильных поверхностей, расширения отверстий и снятия лишнего слоя металла в труднодоступных местах. Такая шарошка представляет собой цилиндрический хвостовик, на переднем конце которого напрессована абразивная головка. А название «торцевая» связано с тем, что обработка таким инструментом чаще всего выполняется в перпендикулярном направлении. Торцевые насадки выпускаются с самыми разнообразными головками: круглыми, коническими, цилиндрическими, параболическими и пр. Поэтому всегда можно подобрать шарошку, геометрия которой максимально соответствует обрабатываемому профилю. Материалом абразивных головок служат различные сорта наждачного камня высокой твердости. В неподвижно закрепленной дрели цилиндрические шарошки можно использовать для заточки слесарного инструмента.
