Установка сплит-системы своими руками

Монтаж мобильной сплит-системы

Это устройство отличается от предыдущего большей мощностью и тем, что имеет два блока, как у стационарных систем.

Внутренний блок, имеющий колесики, передвигают в зависимости от надобности, поэтому нужно сделать так, чтобы посторонние предметы не мешали этому передвижению. Воздух должен свободно проходить сквозь решетку. Это значит, что перед ней не должно быть никаких предметов.

Наружный блок устанавливают на внешней стороне стены, где есть окно, а также в коридоре или на балконе. Подойдет любое место, где можно обеспечить хороший теплообмен.

Сам монтаж в данном случае необязателен. Устройство может находиться просто на полу или другой ровной поверхности. Единственное, что нужно сделать, это надежно зафиксировать ролики, на которых оборудование перемещается. Если вы все же решите монтировать сплит-систему, то для этого понадобятся кронштейны, входящие в стандартный комплект поставки.

Типичные ошибки в установке кондиционера

Несоблюдение требований монтажа является частой причиной сбоев в работе сплит-систем и необоснованного увеличения счетов за электричество. Приведем перечень популярных недочетов.

№1. Монтаж в неподходящем месте. Требования к размещению сплит-блоков были рассмотрены выше. Неопытные мастера допускают стандартные ошибки: установка над отопительным прибором или в зоне прямого воздействия солнечных лучей.

№2. Некачественная вальцовка.

Наличие шероховатостей, борозд и заусенцев препятствует нормальной циркуляции фреона и ухудшает плотность прилегания к штуцерам. В результате может наблюдаться утечка фреона (+)

№3. Несоответствие объема хладагента длине трассы. Количество фреона прямо пропорционально метражу контура. Если магистраль увеличили/уменьшили, а его объем не откорректировали, то кондиционер работает неправильно, а со временем выходит из строя.

№4. Отсутствие термоизоляции. Отверстие в стене для прокладки магистрали необходимо заполнять пеной. Если этого не сделать, то перепады температур спровоцируют появление конденсата – оседание влаги на бетоне приведет к образованию грибка.

№5. Заломы медных трубок.

В местах перегибов пропускная способность снижена. Как следствие – возрастает нагрузка на компрессор, и прибор вырабатывает положенный ресурс раньше срока

№6. Ненадежное соединение кабелей. Ошибки в обустройстве электропроводки чреваты не только поломкой климатического оборудования, но и возгоранием или ударом тока.

№7. Применение некачественных материалов. Непрочные кронштейны могут не справиться с возложенной нагрузкой, особенно зимой при скоплении на сплит-блоке снега. Предупредительные меры: выбор надежной опоры и установка над уличным блоком защитного козырька.

Выбор подходящего места для установки кондиционера

Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:

Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления;
Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере);
Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров;
Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства

150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха;
Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно);
Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ;
Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.

Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.

Что такое трасса кондиционера?

Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.

Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.

Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера

Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

  1. Прямое подключение к розетке.
  2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

  • климатическим системам оконного типа;
  • любым при мощной электрической сети в жилом помещении;
  • временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

  • схему работы кондиционера;
  • общую схему подключения;
  • электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

  • старая проводка с использованием алюминиевой проволоки;
  • некачественное сечение проводов, которые могут не выдержать нагрузки;
  • отсутствие заземления и защиты от перепада напряжения;
  • критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

  • для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
  • медная проводка;
  • соответствие диаметра провода требованиям;
  • наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

  1. Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
  2. Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
  3. Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
  4. Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
  5. Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
  6. Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
  7. Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
  8. Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

  1. Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
  2. Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
  3. Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
  4. Удаление бытовой техники, занавесок от устройства на 3 м.
  5. Кондиционер не располагают над батареями и мебелью.
  6. Соблюдение расстояния от блока до потолка в 20-25 см.

Как правильно установить сплит систему самостоятельно

Алгоритм действий:

Фиксация внутреннего блока

Взять монтажную стальную раму, затем приложить горизонтально к стене с помощью уровня, где будет находиться фен. Аккуратно отметить все места крепления, сделать отверстия перфоратором и забить дюбели из пластика. С помощью саморезов закрепить пластину. Подвесить фен, проверив уровнем.

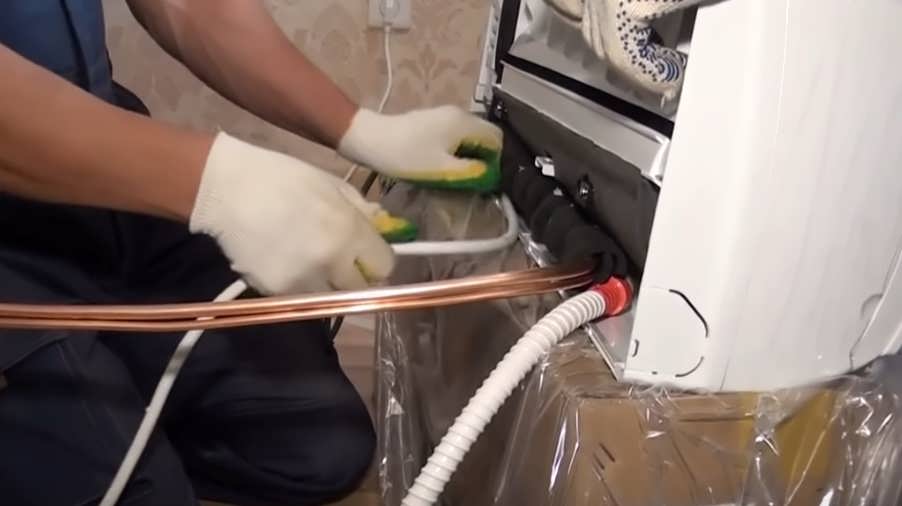

Монтаж внутреннего блока

Подготовительные работы с коммуникационными каналами

Чтобы самостоятельно монтировать прибор, следует грамотно подготовить канал под магистраль. В стене сделать соответствующие отверстия, используя перфоратор, провести трубку контура хладогента. В процессе сверления нужно сделать не очень резкий уклон, чтобы образовался полноценный путь для отхождения образующегося конденсата.

Фиксация наружного блока

Это наиболее сложная часть работы, так как масса блока может превышать двадцать килограмм. Зачастую приходится монтировать на достаточно большой высоте. С помощью уровня выполнить разметку, перфоратором проделать отверстия нужного диаметра. Вкрутить болты анкерные, прикрутить кронштейны. После этого разрешается монтировать внешний блок. В процессе монтажа понадобится помощь хотя-бы одного человека. Если высота слишком большая, желательно обратиться к альпинистам. Учитывая тот факт, что модуль крепится болтами, желательно поместить под лапки резину, это поможет снизить возможную вибрацию.

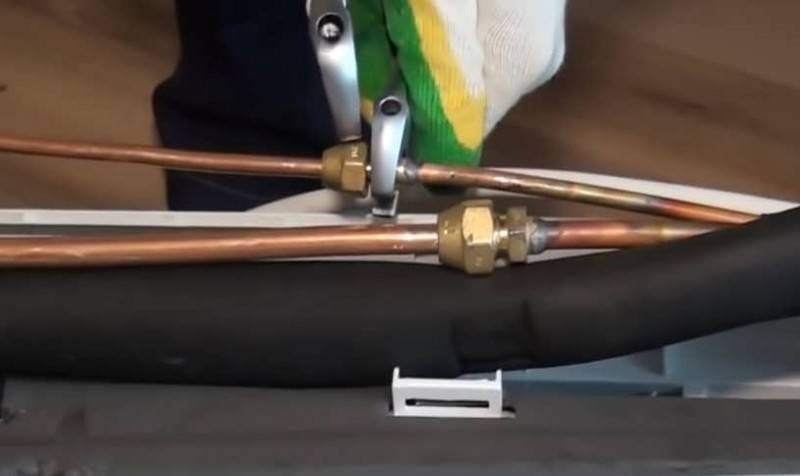

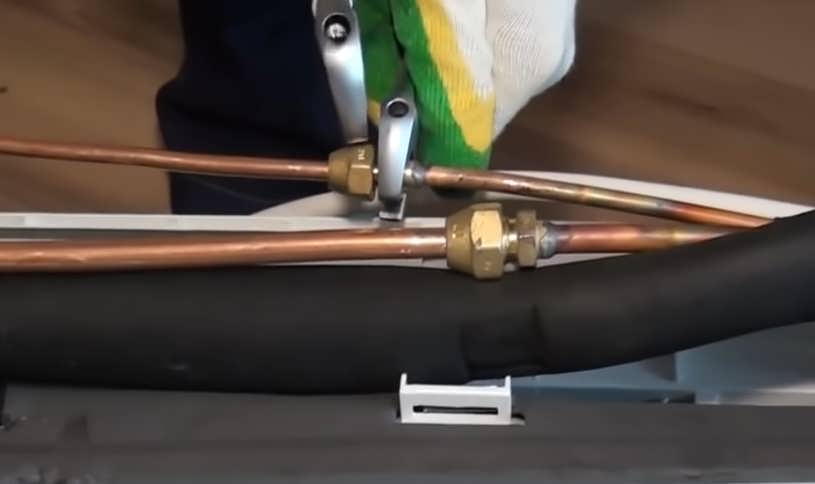

Соединение двух модулей

С клемм наружного модуля снять все защитные крышки из пластика, после этого аккуратно подключить все кабели, идущие от внутреннего блока. Выполнить монтаж трассы сплит-системы, не забыв выполнить теплоизоляцию на трубки. Чтобы в них не попадал мусор, концы можно заклеить армированным скотчем. Хомутами прикрепить трассу к стене, трубки обрезать, но должен оставаться запас в десять сантиметров, на них крепятся накидные гайки. Снять фаску с помощью специального риммера. Накидными гайками прикрепить трубки к штуцерам внешнего и внутреннего блока.  Потом аккуратно прикрепить дренажную трубку, для этого можно взять пластиковые хомуты.

Процедура вакуумирования

Прежде чем запустить фреон, нужно выполнить вакуумирование, используя коллектор, насос. Что касается насоса, то его следует подсоединить к штуцеру через коллектор, включить на полчаса. Этого времени хватит для ликвидации воздуха. Когда насос будет включен, нужно открыть рукоятку, она располагается под манометром. После процедуры перекрыть краник, который расположен на коллекторе, затем можно выключать насос.

Наполнение фреоном

Запустить хладагент можно с помощью ключа-шестигранника, открыв клапан. Заполнив трассу фреоном, шланг откручивают

Важно знать, что в процессе отсоединения шланга, может наблюдаться выброс хладагента, а это чревато повреждением глаз и обморожением рук. Избежать неприятностей помогут перчатки и защитные очки

Штуцер с вентиля откручивать быстро, чтобы не терять фреон. Обмылить возможные места утечки, проверить заглушки.

Убедившись в стопроцентной герметичности, можно выполнить пробный запуск прибора, затем снова проверить соединения.

Подключение электропроводки кондиционера

Проложите проводку для внутреннего блока в помещении, минимальное сечение кабеля должно составлять 1,5 кв. мм. Обязательно к питанию установите отдельный автомат отключения. Подключите проводку к щитку на вводе: желтый провод с зеленой полосой подсоедините к нулевому проводу. Для определения нуля и фазы в щитке воспользуйтесь индикатором.

Соедините клеммы обоих блоков изолированными многожильными проводами, пропуская их через просверленное в стене отверстие. Следите, чтобы наименования клемм совпадали с проводами. Вся схема подключения подробно расписана в инструкции к вашей модели сплит-системы.

Виды кондиционеров

Для создания комфортных условий в квартирах применяются следующие виды кондиционеров:

Моноблочные системы

Все блоки кондиционера помещаются в одном корпусе. Это снижает стоимость устройства, но и приводит к определенным неудобствам: громоздкости системы и довольно высокой шумности от работы компрессора даже не на полной мощности. Они, в свою очередь, делятся на два вида:

  1. Оконные кондиционеры. Пионеры среди квартирных систем. Главный недостаток: блок устройства занимает значительную часть оконного проема. Это препятствует доступу солнечного света в комнату, да и гармонично вписать его интерьер крайне сложно. Поэтому кондиционеры этого типа встречаются все реже.
  2. Мобильные системы. Куда более привлекательны по дизайну, чем оконные. Кроме заманчивой возможности перемещения, обладают еще одним неоспоримым достоинством: блок практически не требует монтажа. Достаточно просто оборудовать своими руками вытяжку из помещения наружу, к которой подсоединяется система. Но стоимость таких кондиционеров довольно высока.

Двухблочные системы

В устройствах такого типа хладагент циркулирует между наружным и внутренним блоками кондиционера. Главное преимущество таких систем – бесшумность. Основной «возмутитель спокойствия» – компрессор, находится за стеной. Внутренние блоки имеют различную конструкцию и могут быть размещены в наиболее удобном месте. Делятся на 3 разновидности:

  1. Настенные сплит-системы. Самые доступные и распространенные в настоящее время, имеют мощность от 2 до 7 кВт. Прекрасно подходят для поддержания нужного микроклимата: летом создают прохладу, но возможна и работа кондиционера на обогрев зимой. Именно для таких систем наиболее актуален вопрос: как установить кондиционер, не прибегая к помощи профессионалов?
  2. Канальные кондиционеры. Устанавливаются под конструкцией подвесного потолка и имеют большую мощность – 12–25 кВт. Этого хватает на довольно просторную квартиру. Осложняет задачу необходимость правильного расчета воздухообмена в помещении. При установке термостатов и специальных электрических клапанов можно задать системе свою температуру для каждой комнаты квартиры. Естественно, это усложняет монтаж блоков системы и существенно повышает ее стоимость.
  3. Кассетные кондиционеры. Основная система также скрыта подвесным потолком. Кассетные сплит-системы изготовлены так, чтобы не выделяться. Как правило, габариты решетки кассетного кондиционера совпадают с размерами потолочной плитки: 600 на 600 мм, а при большей мощности – 600 на 1200 мм. Размеры внутреннего блока позволяют без проблем поместить его и все необходимые коммуникации внутри стандартной решетки из металлического профиля, применяемой при монтаже подвесных конструкций.

Основные правила установки и подключения кондиционера

Установка и подключение домашнего кондиционера своими руками требует соблюдения ряда требований.

Правила монтажа наружного блока

  1. Проверка на прочность балкона или фасада: в 2 раза больше оборудования, весом от 10-15 до 40 кг.
  2. Осмотр кронштейнов на внешнем утеплителе — он должен быть скрыт в материале стены.
  3. Укладка уплотнителя на вентилируемый фасад или стены из газобетона.
  4. Учет шума оборудования: максимально допустимый уровень от 25 до 30 дБ.
  5. Проверяйте дисбаланс на каждом этапе установки, чтобы избежать утечки хладагента.
  6. Установка в защищенном от ветра месте с навесом, устойчивым к атмосферным воздействиям.
  7. Соблюдение удаленности от трассы 15-20 см, если техника расположена на крыше.
  8. Подключение трубы для сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены должно быть не менее 10 см

Правила по монтажу внутреннего блока

  1. Подключение к сети с организацией индивидуальной линии — потребляемая мощность кондиционера 2 кВт.
  2. Укладка сетки внешними (скрытая в коробке) или внутренними (скрытыми в стене) способами.
  3. Сохраняйте расстояние между блоками до 6 м для эффективной работы объекта.
  4. Снятие бытовой техники, штор с устройства 3м.
  5. Кондиционер не ставят над батареями отопления и мебелью.
  6. Соблюдайте расстояние от блока до потолка 20-25 см.

Важно! Внутренний блок монтируется на стене или потолке

Согласование установки внешнего блока на фасаде дома

По своей конструкции кондиционер – это устройство с наружным и внутренним частями. Первая фиксируется на фасаде. В соответствии с Гражданским кодексом (статья 246) многоэтажный дом – общее имущество, и все собственники имеют право им распоряжаться. Монтаж кондиционера без предварительного согласования в отдельных случаях может считаться нарушением.

В целом же, установить кондиционер можно и без согласия остальных жильцов. Оно обязательно только в исключительных ситуациях. Чаще всего такое бывает, если дом представляет культурную и/или историческую ценность.

При этом УК не может сама снять кондиционер. Закон расценивает это как самоуправство. Демонтаж системы проводится лишь по решению суда. Если пользователь живёт в частном доме, то согласование установки кондиционера ему не требуется в принципе. Систему монтируют сразу после покупки.

Пример проекта допустимой установки внешнего блока

В некоторых регионах для установки оборудования на фасадную часть многоквартирного дома требуется получить специальное разрешение в исполкоме(или аналогичном органе гос.структуры), а также проект, в котором будет показано допустимое расположение внешнего блока. Без данного разрешения и проекта установка может быть незаконной.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Второй способ

Используя отдельный кабель для кондиционера, несложно добиться стабильной и надежной работы оборудования. Такой способ подключения климатического оборудования рекомендуют специалисты. Он имеет ряд существенных преимуществ.

При прокладке индивидуальной линии для кондиционера отпадает необходимости в привязке к имеющейся электросети. Это позволяет размещать модули системы в любом удобном месте, а также отказаться высчитывания общей нагрузки на провод. Пользователь может установить более мощное оборудование.

Для защиты от перегрузки сети и перепадов напряжения всегда используют отдельную защиту. В случае короткого замыкания либо выходу кондиционера из строя остальная бытовая техника в квартире или в частном доме будет работать в штатном режиме.

К прокладываемой отдельной электрической линии установлен ряд требований:

  • Наличие АЗО или УЗО;
  • Использование только медных жил с подходящим размером поперечного сечения;
  • Выбор кабеля длямонтируемой линии с учетом требований производителя;
  • Наличие обязательного заземления.

Для обеспечения должного уровня защиты и сохранения целостности стен, провода помещают в защитную гофру, а затем фиксируют хомутами. Допустимо использование специального пластикового короба, закрепляемого на поверхности стены с помощью шурупов либо клея.

Любая электрическая схема кондиционера предполагает использование кабеля с подходящими характеристиками. Наиболее востребованы изделия, маркируемые ВВГ. Для их защиты используется поливинилхлоридная изоляция. Сформированная с использования подобного кабеля проводка способна прослужить не менее 30 лет.

Если планируется скрытый монтаж, выбирают ВВГ-П. Плоский кабель лучше размещается внутри подготовленной штробы. Для кабель-каналь либо гофры предпочтительно использовать негорючий ВВГ-НГ, разработанный специально для подобных условий эксплуатации.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

  1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
  2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Удаляйте воздух в течение 10 минут при помощи вакуумного насоса. Потом необходимо нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
  3. Если утечек вы не обнаружили, переходите к этапу подключения трубопровода. Детальнее можно увидеть на видео, либо посмотреть в инструкциях в начале статьи.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
