Как выбрать реле
Рассмотрим критерии выбора автоматики управления системой водоснабжения.
РД для работы с погружными и скважинными насосами
Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.
Поверхностные насосы
Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).
Насосные станции с гидроаккумуляторами
Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.
Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.
На что обратить внимание
Покупать РД к насосной станции не стоит
Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.
Правильная настройка нового устройства
Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.
Для измерения давления можно использовать манометры разных видов:
- Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
- Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.
Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.
Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.
Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.
Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров
Виды
Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.
1-го поколения
Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.
- Датчик сухого хода.Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
- Гидроаккумулятор.Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
- Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.
Датчик сухого хода
Гидроаккумулятор
Реле давления
Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.
Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.
2-го поколения
Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.
При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.
Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.
3-го поколения
Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.
Главное отличие – это возможность более точно регулировать работу механических узлов.Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.
Причины снижения давления в системе и как увеличить напор воды в насосной станции
Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:
На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода
- Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
- Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
- Убедиться в герметичности всасывающего трубопровода.
Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.
Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.
Давление воды в системе легко регулируется автоматикой
Как подключить реле
В качестве примера рассматривается самая простая схема подключения электромеханического реле. Прибор нужно подключить к водопроводу и электросети. Рассматриваем систему водоснабжения с гидроаккумулятором.
Подключение к трубопроводу
Для подключения к трубопроводу используется специальный фитинг с пятью переходниками. Два используют для присоединения к трубопроводу (вход и выход воды), еще один служит для связи с гидроаккумулятором, и два выхода малого диаметра предназначены для манометра и РД. Все выходы резьбовые, уплотняются лентой фум или нитью тангит унилок. Ретрограды могут использовать старую «добрую» льняную прядь, предварительно очистив ее от костры.
Присоединительный патрубок чаще всего выполняют с резьбой 1/4 дюйма. Следовательно, на пятивыводном штуцере следует найти резьбу подходящего диаметра. Возможны варианты: устройство имеет присоединительный патрубок Ду 1/2 дюйма, а пятивыводной штуцер – 1/4 дюйма и наоборот. В этом случае придется подбирать переходник. Для соединения прибора с гидроаккумулятором удобнее использовать гибкий шланг (резинотканевый или металлорукав). Присоединение к трубопроводу закончено.
Присоединение к электросети
Для подачи питания на крышке прибора есть два отверстия для кабеля. Под крышкой – три клеммника: один для соединения РД с помпой, другой для питающего провода (от розетки 220В), третий – для заземления. Все они отчетливо показаны на фото ниже.
Тем не менее, следует внимательно прочесть пошаговую инструкцию пользователя и точно определить порядок подключения прибора по электрической части. От этого зависит, будет ли работать купленный аппарат.
Настройка
Закончив подключение прибора, можно приступать к его настройке. Для этого не забудьте присоединить к пятивыводному штуцеру манометр. Затем, вооружившись подходящим гаечным ключом и инструкцией пользователя, затягиваем пружины прибора, ориентируясь по показаниям манометра. Выставив требуемое значение параметра включения оборудования (к примеру 1,5 бар), открываем водоразборный кран и ждем, когда РД замкнет цепь управления. Так проверяем и подстраиваем оборудование до тех пор, пока помпа не станет включаться при заданном напоре. Верхний предел настраивается аналогично.
Стрелочные и электронные реле подключаются и настраиваются аналогично. Разница между ними в том, что при настройке последних, не придется подтягивать пружины. Достаточно воспользоваться регулировочными винтами или курсором на панели управления.
Настройка РД – работа несложная, ее можно выполнить самостоятельно.
Назначение автоматики скважинного насоса ↑
Любой насос, погруженный в скважину, будет создавать давление воды при его подключении к питающему напряжению. Прямая схема подключения не предполагает использование дополнительных устройств – кабель от электронасоса подсоединяется непосредственно к электрической сети, и прибор начинает работать.
Такой простой способ подходит для скважин, которые эксплуатируются не слишком часто. Например, при сезонном поливе дачного участка нет особого смысла устанавливать сложную автоматику. Если же речь идет о постоянном водоснабжении дома, тогда автоматизация просто необходима, поскольку каждый раз включать насос при открытии водопроводного крана мало кому захочется.
Простая схема автономного водоснабжения дома
Алгоритм работы автоматической системы следующий:
- При открытии крана в доме или включении бытовой техники, требующей подачи воды, давление в системе уменьшается, что вызывает срабатывание реле (датчика).
- Реле давления дает команду на включение помпы, которая закачивает воду в гидроаккумулятор, подключенный к водопроводной системе.
- При достижении требуемого давления в гидроаккумуляторе насос отключается.
Таким образом в системе поддерживается постоянный напор воды, а насосное оборудование включается только в случае необходимости.
Основные элементы системы автономного водоснабжения
Реле давления ↑
На основе датчика давления, собственно, и построена работа автоматического водоснабжения. Его задача заключается в контроле напора воды в системе и управлении двигателем электронасоса. Реле контролирует два показателя: нижний предел давления (Рвкл) и верхний предел давления (Рвыкл).
Обычно заводские настройки реле предполагают работу в таких пределах:
- Рвкл = 1,5 бар
- Рвыкл = 2,5 (3) бар

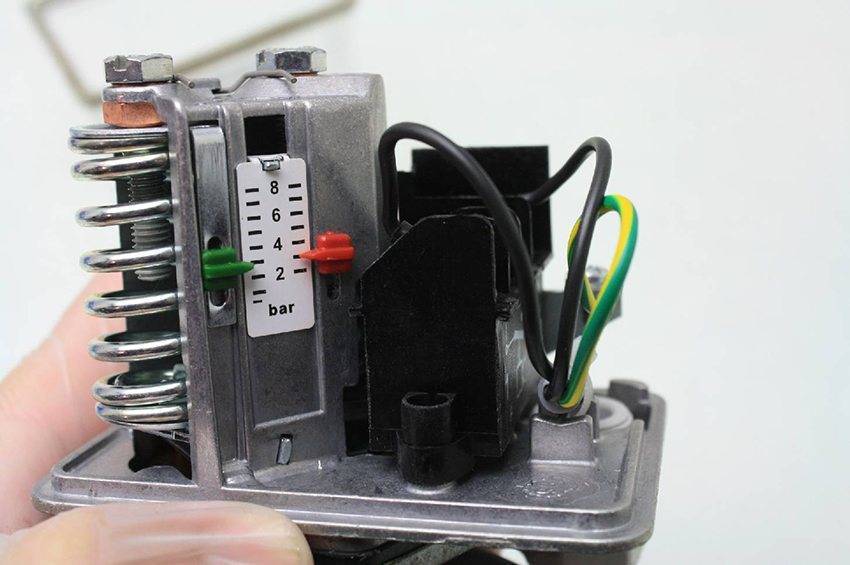

Датчик снабжен двумя регулировочными пружинами, с помощью которых можно выставить предельные показатели по своему усмотрению.
Реле давления воды для насоса
Датчик уровня ↑
Для правильного подключения автоматики к погружному насосу, помимо управления включением/выключением, должна присутствовать защита от холостого хода. Главной задачей подобных устройств является отключение питания двигателя при пониженном уровне воды в скважине.
Существует несколько вариантов подобных средств защиты, которые отличаются принципом действия. Самый надежный среди них – датчик уровня, расположенный непосредственно в скважине. Такое устройство быстро реагирует на уменьшение количества воды и дает команду на отключение насоса в случае критического изменения уровня.
Поплавковый выключатель – самая простая защита от сухого хода
Гидравлический аккумулятор ↑
Гидроаккумулятор (гидробак) выполняет функцию накопительной емкости. Внутри резервуара находится воздух и резиновая груша, в которую закачивается вода. Когда насос работает, вода накапливается в аккумуляторе и воздушная часть сжимается, как пружина. При отключении помпы напор в системе поддерживается до тех пор, пока давление воздуха и воды не уравновесится. Такой резервуар позволяет стабилизировать подачу воды в системе и снижает нагрузку на насосное оборудование, периодичность включения которого значительно уменьшается.
Устройство гидроаккумулятора
Как поднять воду на высоту без насоса: видео, описание
Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.
Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:
Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения
- Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
- Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.
Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:
Конструкция и работа насосной станции
Без насоса работать насосная станция не будет, а вот без автоматики, вполне может, только управлять ею придётся вручную. Чтобы этого не случилось, на насосной станции устанавливается блок автоматики, состоящий из реле давления, манометра и электроники. Когда нужное давление в трубопроводе достигнуто требуемого значения, автоматика выключает забор воды из ёмкости и прекращает подачу питания на центробежный насос.
Нетрудно догадаться, что когда давление упало ниже выставленного значения на насосной станции, автоматика включает центробежный насос, происходит забор воды и нагнетание давления в трубопроводе до выставленного предела. Нижний и верхний порог давления, при котором будет выключаться и включаться насосная станция, можно легко выставить на самой автоматике.
Ну и что касается расширительного бака, то он позволяет вмещать в себя некоторый объём воды, для того чтобы всё время не включать насосную станцию. К примеру, без расширительного бачка, чтобы помыть руки, насосная станция, сразу же включится в работу при открытии смесителя и возьмёт некоторое количество жидкости из накопительной ёмкости. При установленном расширительном баке на насосной станции, включение насоса не произойдёт, поскольку вода будет некоторое время поступать из расширительного бака.
Такой подход в работе насосной станции, позволяет существенно увеличить ресурс работы центробежного насоса. Следует сказать и о том, что в расширительном баке насосной станции, установлена специальная мембрана, которая обеспечивает нужное давление в системе водоснабжения, когда расширительный бак наполнен водой.
Как установить насосную станцию
Перед тем как подключить насосную станцию, нужно определиться с местом её установки. Чаще всего, это отдельное помещение в котором уже стоит накопительная емкость к которой и будет впоследствии подключаться насосная станция. Если насосная станция подключается к скважине или колодцу, то соответственно, чем ближе она к ним будет расположена, тем лучше.
Последующая инструкция по подключению насосной станции, предполагает, что к месту установки уже подведена труба от колодца или от накопительной ёмкости. Итак, для подключения насосной станции понадобятся:
Кроме того, нужна будет пакля для напаковки резьбовых соединений или фум-лента.
Из инструментов, перед тем как подключить насосную станцию, следует подготовить:
Что касается подключения насосной станции к электричеству, то для этих целей следует взять нужной длины кусок трёхжильного провода, сечением не менее 1,5 квадрата, изоленту и розетку с заземлением.
Порядок установки водонапорной системы
Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.
Рекомендуем подключить скважинный насос к электричеству через УЗО, необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.
Чтобы установить насоса и пустить воду по трубам нам понадобится:
- сам водоподъемный агрегат;
- специальный бак — гидроаккумулятор;
- реле давления, выбирают под емкость бака гидроаккумулятора;
- муфта «американка» для подключения реле давления к гидроаккумулятору;
- цанговая муфта, для перехода с размера на размер;
- латунные переходники;
- фитинги, пластиковые трубы, ФУМ лента.
Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:
Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.
Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.
Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.
Схема блока управления:
Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.
Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:
Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!
Будет интересно прочитать:
Принцип действия и разновидности
При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.
На погружных насосах производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.
Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант – не приходится сооружать цепочку из приборов автоматического управления.
Преимущества релейной автоматики
Монтаж скважинного насоса с автоматикой отличается наличием следующих преимуществ:
- легкость установки;
- ремонтопригодность.
Устройства, представленные на рынке в большом ассортименте, подходят для разной сложности монтажа. Все детали оборудования можно заменить в процессе ремонта блока своими руками. Релейные защитные блоки для скважин на воду подходят для разных типов водозабора. Практика показала, что причины выхода насосов из строя связаны со следующими основными моментами:
- перегрузкой электрического двигателя;
- повышением или понижением напряжения в сети;
- работой в режиме «сухого» хода (без воды).
Электропитание насосной системы на должном уровне обеспечивается за счет использования стабилизаторов переменного напряжения. Эти устройства должны иметь необходимую
мощность, что является затратным. Зачастую монтаж автоматики связан с монтажом реле контроля
напряжения. Насос отключается при наличии стабилизаторов переменного напряжения в следующих случаях:
- при падении напряжения;
- при перенапряжении.
Стабилизаторы обеспечивают контроль за последовательностью и асимметрией фаз. Это относится к трехфазным двигателям. Задержка времени по включению реле должна обеспечивать защиту от частых
скачков напряжения в электросети.
Некоторые типы двигателей, к примеру, MS 3 для насосов SQ производителя Grundfos, имеют встроенную защиту от «сухого» хода. Единственный недостаток косвенной системы связан с ее «вторичностью». Реле может срабатывать только при «сухом» ходе, когда подшипники и проточная часть остаются без воды, используемой для смазки и охлаждения. Обеспечить защиту насоса от «сухого» хода можно одним из 2-х способов:
- Непосредственным. С использованием датчиков для контроля уровня воды в скважине.
- Косвенным. По сдвигу фаз тока либо его значению на основе реле.
Уровень производительности насосного оборудования иногда превышает дебет скважины. Если это происходит несколько раз в сутки, то такая ситуация может отрицательно сказываться на сроке службы насосного оборудования. Рекомендуется использование электродного реле контроля уровня, позволяющего отключать насос до возникновения аварийной ситуации.
Автоматика управления насосами – обзор реле давлений
Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.
Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).
В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.
Как выбрать погружной насос для скважины
Главное отличие погружного насоса от поверхностного состоит в том, что он работает, полностью находясь в воде, которая охлаждает корпус и двигатель устройства. Если уровень воды в колодце снижается до критической точки, насос выключается, чтобы не перегреваться и не допустить «сухого хода». Для эксплуатации в колодцах также применяются и скважинные насосы. Они устроены почти одинаково и отличаются лишь размерами, формой и стоимостью
Стоимость погружного насоса немного ниже, нежели на скважной
Это объясняется с тем, что скважинный насос имеет небольшой диаметр и продолговатую цилиндрическую форму, чтобы устройство можно было погрузить в узкий колодец. Но для скважины это больше недостаток. Для погружного насоса есть одно правило, уровень воды сверху и снизу насоса обязан составлять не меньше метра. Если устанавливать скважинный насос размером 90 сантиметров, а скважина при этом малую глубину, то выполнить данное требование почти невозможно. Во всяком случае, если ставить насос вертикально. Но, невзирая на это, в колодцах устанавливают скважинные насосы даже чаще, нежели колодезные, просто грамотно выбрав размер.
Всего есть несколько видов насосов, которые можно устанавливать в колодцах, это:
- вихревые;
- центробежные;
- вибрационные;
- шнековые насосы.
Отличаются они способом работы.
Вибрационные насосы
Главное отличие вибрационных насосов состоит в том, что в этих устройствах нет вращающихся элементов и деталей. В корпусе расположен сердечник с обмоткой, когда на него подается электричество, то вокруг него появляется магнитное поле. Это поле притягивает шток, закрепленный с поршнем.
В это время в камеру впуска всасывается вода, так как в ней образуется разрежение. Через несколько секунд магнитное поле пропадает, шток переходит в изначальное положение. В данное время закрывается обратный клапан и под действием напора поршня вода из камеры впуска выходит в камеру за поршнем. Когда очередной раз шток с поршнем подойдет к сердечнику, то вода из камеры за поршнем выходит в водопровод, ведущий к месту назначения.
Все передвижения штока являются вибрациями, от этого и происходит название устройства – вибрационный насос. Эти вибрации не наносят вреда скважине, так как здесь не находится деталей, которые разрушаются. Но если скважина находится на плывуне, то установка вибрационных насосов нежелательна, так как они отрицательно воздействуют на непрочные грунты. Также когда насос находится недалеко от дна скважины, то большая вероятность того, что вибрациями устройство начнет поднимать со дна мелкие частицы пыли и песка и всасывать их. В результате, из крана будет идти грязная вода. В других случаях вибрационные модели можно смело ставить в скважине.
Центробежные насосы
Эти устройства имеют принципиально иное строение и работают иначе. Внутри корпуса расположено рабочее колесо с лопастями, выгнутыми против передвижения рабочего колеса. Также в корпусе находится электродвигатель, он приводит в движение рабочее колесо при помощи вала. При вращении колеса появляется центробежная сила, она засасывает воду и проталкивает ее к выходу в водопровод. В центре колеса появляется пониженное давление, а возле стенок лопастей, наоборот, повышенное. Под воздействием этой разницы давлений вода переходит сначала в центр, а после направляется вверх, к водопроводу.
Центробежный насос устанавливается только полностью погруженным в воду. «Сухой ход» в этих устройствах недопустим. Также полное погружение является не только его защитой от «сухого хода», но и от перепада напряжения или другого аварийного случая. Потому центробежные насосы оборудуются автоматикой или поплавками, они сигнализируют при снижении воды до критического уровня.
Корпус насосов может быть из нержавейки или пластика. Более долговечными и дорогостоящими устройствами являются насосы из нержавейки. Им не страшны абразивные части, песок и имеют великолепные эксплуатационные свойства.
Что такое автоматика для скважины
Блок автоматики для погружных или поверхностных насосов — это современная электроника, которая включает в себя гидравлический аккумулятор, модули и манометр. Все они гарантируют правильную работу магистрали.
Функции автоматики на водяные насосы:
- Управление. Все процессы осуществляются в автоматизированном режиме, без контроля и наблюдения.
- Защита от гидравлических ударов. В магистрали создается водный запас на случай неисправности и поломки оборудования.
- Электронные устройства срабатывают при отсутствии жидкой среды, отключают электрический ток.
Автоматика для насоса водоснабжения без гидроаккумулятора помогает предотвратить поломку оборудования, его преждевременный выход из строя.
Устройство автоматики для скважины.
