Преимущества использования проектора на лобовом стекле авто

Проекционный дисплей автомобиля

Проекционный дисплей — это устройство индикации информации различных систем автомобиля, проецирующее эту информацию на лобовое стекло, в поле зрения водителя. Для считывания этой информации водителю практически не нужно менять направление взгляда. По-английски такие дисплеи часто называют Head-up Display («голова поднята вверх»), подчеркивая тот факт, что водителю не нужно наклонять голову.

Использование специального лобового стекла, соответствующая схема проекции создают у водителя впечатление, что индикация проекционного дисплея находится не на лобовом стекле, а за ним, на достаточно удобном удалении, примерно в 2…2,5 м от водителя, как бы висящая над капотом автомобиля (рис. 1).

Рис. 1. Проекционный дисплей: 1 — виртуальное изображение; 2 — подвижное зеркало; 3 — источник света проекционного дисплея; 4 — дисплей высокого разрешения; 5 — блок управления проекции; 6 — неподвижное зеркало

Работа системы основана на принципе распознавания изображений. Камера, находящаяся в передней части автомобиля, воспринимает изображение дороги, которое затем анализируется специальной программой.

Источником изображения в проекционном дисплее 4 служит прозрачная TFT-матрица высокого разрешения, состоящая из тонкопленочных транзисторов. Матрица просвечивается сильным источником света 3 (15 светодиодов), аналогично тому, как это происходит в диапроекторе. Свет, прошедший через матрицу, направляется двумя зеркалами 2 и 6 на лобовое стекло. Зеркало 6 сделано подвижным, с его помощью можно изменять высоту видимого положения дисплея. Это позволяет отрегулировать положение изображения в зависимости от положения сиденья или роста водителя. Кроме того, форма зеркал подобрана так, что они компенсируют искажения изображения, возникающие вследствие изогнутой формы лобового стекла.

Яркость свечения видимого изображения непрерывно адаптируется к яркости окружающего света. Для этого блок управления 5 получает данные об яркости окружения от датчика дождя и освещенности. Водитель также имеет возможность регулировать яркость изображения дисплея.

Лобовое стекло является важной составной частью оптической системы проекционного дисплея. Проецируемое изображение отражается и от лобового стекла, которое в этом случае играет роль третьего, полупрозрачного зеркала, что предъявляет очень высокие требования к геометрическим параметрам лобового стекла

Использование обычного лобового стекла приводило бы к раздражающему раздвоению изображения. Поэтому в автомобилях с проекционным дисплеем устанавливается специальное лобовое стекло (рис. 2).

Рис. 2. Лобовое стекло для автомобилей с проекционным дисплеем: а — обычное стекло; б — стекло для автомобилей с проекционным дисплеем; 1 — плоские слои стекла; 2 — полимерная пленка

Лобовое стекло для автомобилей с проекционным дисплеем отличается от обычного тем, что полимерная пленка, находящаяся между наружным и внутренним слоями стекла, имеет в нем не постоянную толщину, а выполнена слегка клинообразной. Наружная и внутренняя поверхности лобового стекла оказываются не совсем параллельными (кверху толщина стекла несколько увеличивается), и два изображения, образующихся в результате отражения света от каждой из этих двух поверхностей, смещаются по отношению друг к другу так, что сливаются в одно.

Рис. 3. Примеры отображения индикации на проекционном дисплее: а — текущая скорость и отображение действующих знаков ограничения скорости с дополнительными табличками; б — текущая скорость и необходимость доливки масла; в — текущая скорость и предупреждение ассистента ночного видения о наличии пешехода

На проекционном дисплее могут отображаться следующие индикации (рис. 3):

  • текущая скорость автомобиля;
  • данные навигационной системы;
  • включение круиз-контроля или ассистента движения по полосе;
  • отображение действующих знаков ограничения скорости с дополнительными табличками;
  • красные предупреждающие пиктограммы (например, о необходимости доливки масла);
  • предупреждение ассистента ночного видения и др.

Проекционный дисплей для автомобиля

Также, как и некоторые иные технологии в современном автомобилестроении, проекционный дисплей пришел в машины из авиации. При этом, технология эта уже достаточно старая, просто вплоть до недавнего времени не приобретавшая особой популярности. Впервые, проекционный дисплей для автомобиля был установлен ещё в 1988 фирмой General Motors. А вот цветной вариант экрана сделали только через десятилетие, в 1998м.

В Старом Свете первый раз такую технологию опробовали в BMW в 2003 году. Долгое время такие возможности были доступна преимущественно владельцам премиум-автомобилей. Но в последние годы как BMW, так и другие компании стали встраивать проекционный дисплей в более бюджетные модели, предлагая его в качестве дополнительной опции.

Рынок современных технологий предлагает несколько вариантов создания проекции на лобовое стекло автомобиля.

Штатный проекционный дисплей автомобиля

Обычно он доступен для выбора в качестве дополнительной опции при приобретении некоторых современных автомобилей. Данное обрудование на самом деле состоит из нескольких различных частей. В неё входит проектор, экран и проекционная система. Ведущее значение в создании изображения на лобовом стекле играет проектов высокого разрешения.

Проектор связан с некоторыми системами автомобиля, от которых он получает:

  • данные об управлении двигателем;
  • навигацию;
  • информацию о работе аудиосистемы;
  • круиз-контроль;
  • данные о помощи в перестроении;
  • помощь в распознавании дорожных знаков.

Вся эта информация при помощи зеркал и линз транслируется на лобовое стекло. Водитель может настроить положение изображения так, как ему удобно. Сам проектор находится над панелью приборов.

Основой проекционного экрана в подавляющем большинстве машин служит прозрачная пленка. Она наклеивается прямо на лобовое. На некоторых автомобилях вместо пленки используется прозрачное стекло.

Исходя из конструкции конкретной проекционной системы и подключенных к ней датчиков, на лобовое стекло может выводиться информация разного характера:

  • скорость движения;
  • указания навигатора;
  • частоту оборотов;
  • наличие авто в слепой зоне;
  • указание о пешеходах ночью;
  • информацию о различных дорожных знаках, в частности ограничения скорости.

Так как технологии постоянно развиваются, в каждой новой модели автомобилей проекционный дисплей умеет уже немного больше, как и качество её выведения.

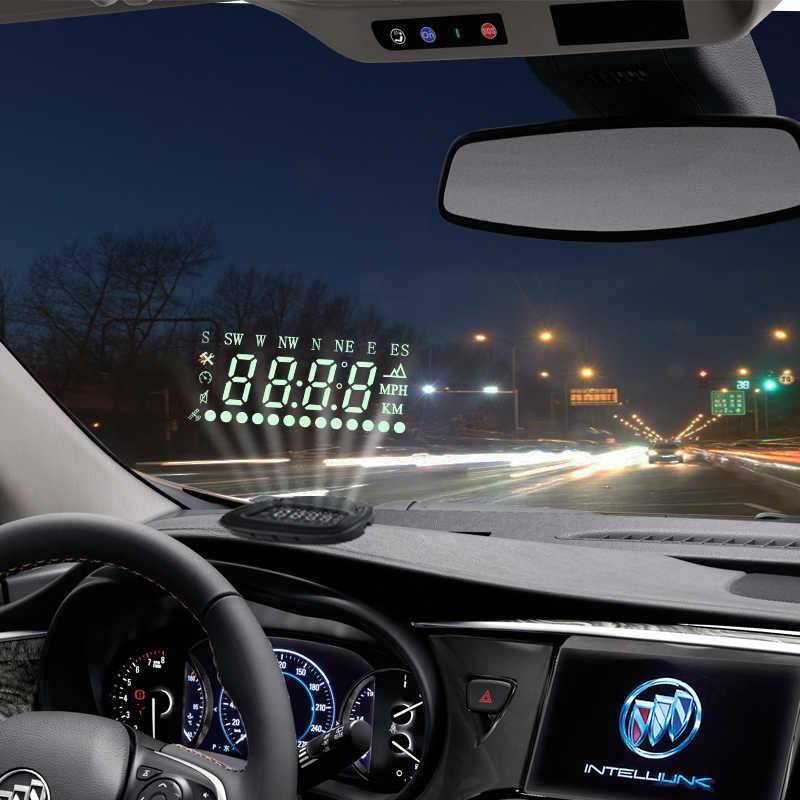

Мобильный проекционный дисплей

Эта технология предназначена для тех владельцев автомобилей, кто хотел бы пользоваться благами проекции на лобовое стекло в своей машине, но встроенной технологии у них нет. Мобильный проекционный дисплей ставится в салоне и выводит картинку на лобовое. Место установки может быть различным в зависимости от модели.

Так, мобильные проекционные дисплеи Garmin устанавливаются на торпеду, Pioneer – на солнечный козырек.

Подключается такое устройство к смартфону, по беспроводной сети или кабелю стандарта USB. Выводит он самый минимум информации, значительно уступая в функциональности штатным проекционным дисплеем. В большинстве случаев это только данные навигации.

Есть и несколько достаточно дорогих мобильных проекционных дисплеев, таких как Navdi, которые могут подключаться не только к смартфону, но и к бортовому компьютеру через сервисный разъем. Благодаря этому, помимо данных о навигации, он может выводить на стекло даже информацию с датчиков в автомобиле.

Обратите внимание, что качество картинки с подобного мобильного проекционного дисплея обычно хуже, чем со штатных устройств

Проекция на лобовое стекло из смартфона

Самым простым вариантом для использования HUD в автомобиле является проекция с телефона. Для этого на телефон устанавливается особое программное обеспечение. Она выводит нужные данные на экран. Смартфон монтируется на приборной панели, и информация отражается на лобовом.

Качество такого изображения весьма низкое, особенно при попадании прямых солнечных лучей на лобовое стекло. Поэтому при наличии финансовых возможностей всегда лучше выбирать штатную систему или мобильный проектор с подключением к бортовому компьютеру.

4. Autopmall C1

  • Размер: 42x110x77 мм
  • Напряжение питания: 11-18 В.
  • OBD2+GPS dual mode

Прибор от китайской компании Autopmall проецирует изображение на собственный экран, а затем уже на лобовое стекло. В результате получается гораздо более удобный для чтения дисплей, чем у многих HUD.

Экран дает быстрый доступ к важным данным, включая скорость, число оборотов в минуту, температуру ОЖ, расход топлива, и др.

Данной модели требуется подключение к порту OBD-II, и она работает только с совместимыми транспортными средствами, включая автомобили Dodge и Chrysler, некоторые легковые и грузовые автомобили Chevrolet, итальянские автомобили и несколько японских и корейских моделей. Так что перед покупкой на Aliexpress или на другой онлайн-площадке уточните, входит ли ваше авто в список совместимых с Autopmall C1.

Плюсы и минусы

четкий дисплей
простая установка

трудно найти в продаже в России, есть в фирменном магазине на Aliexpress

Лучшие инструкторы по вождению:

Автоинструктор Елена АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове

ОТЗЫВЫ

Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Ирина АКПП: Kia Cerato Обучает в СЗАО, ЗАО

ОТЗЫВЫ

Автоинструктор Наталья АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове

ОТЗЫВЫ

Автоинструктор Олег АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Надежда АКПП: Hyundai Accent Обучает в ВАО, Балашихе, Реутове, Железнодорожном

ОТЗЫВЫ

Автоинструктор Яна АКПП: Kia Spectra Обучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном

ОТЗЫВЫ

Автоинструктор Светлана АКПП: Chevrolet Lacetti Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Татьяна МКПП: Chevrolet Lanos АКПП: Kia SpectrОбучает в Красногорске

ОТЗЫВЫ

Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине

ОТЗЫВЫ

Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске

ОТЗЫВЫ

Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах

ОТЗЫВЫ

Удобный проектор на лобовое стекло автомобиля GEYIREN A100

Цена: от 929,36 руб. (проверить цену и скидку)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Отлично работает присутствует датчик освещенности, ночью дисплей затухает, а днём яркость максимальная. Товар прибыл за короткий срок. Всё отслеживается. Посылка упакована как надо.

Отзыв №2: До Челябинской области добрался за месяц (учитывая НГ праздники). Упакован с запасом прочности. Подключил, покатался. Удобно, прикольно, но очень не хватает кнопки вкл/выкл. т.к. иногда хочется ехать без мелькающих циферок. Яркость хорошая, плёнка на стекло не нужна совсем. Лимитер скорости пищит не навязчиво и быстро отключается. Поставил яркость близкую к минимальной и теперь скорость видно если присмотреться, а так не мешает.

Отзыв №3: Долгая доставка. проверил — все работает. Разобраться надо с настройками. Показывает скорость, вольтаж аккумулятора и температуру двигателя. Коробка пришла целой.

Проекция информации на лобовое стекло автомобиля ухудшает безопасность вождения


На прошлой неделе исследователи из Торонтского университета опубликовали работу, выводы которой предостерегают водителей от чрезмерного увлечения модными системами, проецирующими на лобовое стекло дополнительную информацию, связанную с автомобилем и смартфоном. Такая система, задумывавшаяся, как облегчающая вождение, по мнению учёных на самом деле увеличивает поток информации, который необходимо обработать водителю, и отвлекает его от дороги. Такие системы получили название Augmented-reality head-up displays (AR-HUD, или индикаторы на лобовом стекле с дополненной реальностью). Эта технология, первоначально разработанная исключительно для военной авиации (в первую очередь для реактивных истребителей и вертолётов), в настоящее время находит применение в гражданской авиации и автомобилестроении.

Основная информация о проекторе

Тюнинг транспортного средства является достаточно широким понятием, так как он включает в себя модификации кузова, аудиосистемы, подсветку, оптимизацию систем впрыскивания топлива и многое другое. В свою очередь проектор на лобовое автомобильное стекло относится к отдельной категории приборов, которые влияют на стандартную комплектацию транспортного средства. Использование таких устройств значительно повышает уровень удобства и безопасности на дорогах. Стандартные навигационные системы являются менее удобными в использовании, так как водителю приходится постоянно отвлекаться от дороги и считывать данные с карты на дисплее навигатора.

Проекция на лобовое автомобильное стекло является светодиодным дисплеем, проецируемым показания панели приборов, таких как скорость, температура контура охлаждения, количество оборотов двигателя автомобиля и многое другое

Hudway является уникальным предложением, позволяющим водителям транспортных средств сосредоточить внимание исключительно на дороге. Причем водителям больше не нужно будет обрабатывать специальные значки, аудиокоманды и развязки навигатора

Кроме скорости передвижения автомобиля, в различных сочетаниях проектор показывает описание характеристик тахометра и напряжения бортовой сети. Температуры охлаждающей системы и данные о включении габаритов тоже входят к описанию характеристик тахометра.

Спроектированная информация значительно упрощает считывание уровня скорости передвижения автомобиля и предоставляет водителю возможность контролировать состояние транспортного средства. Также проекция лобового стекла автомобиля предоставляет дополнительную информацию о текущей скорости и расстоянии до следующего опасного поворота, рекомендуя немного снизить уровень скорости автомобиля. Опасные повороты окрашиваются другим цветом, а точки перед этими поворотами показывают актуальное расстояние до опасного поворота. Обычно расстояние между этими точками составляет около пятидесяти метров.

Также автомобильный проектор оснащается абсолютно новым голосовым ассистентом

Теперь голосовой ассистент будет предупреждать водителя не только о дальнейшем развитии дороги, но и о каждых опасных поворотах, на которые стоит обратить особое внимание. Голосовой ассистент проектора лобового стекла автомобиля является профессиональным штурманом

К тому же, зависимо от модели проектор подключается к бортовой системе транспортного средства и считывает информацию со стандартных устройств, или же подключается через прикуриватель и считывает информацию с датчиков, которые входят в стандартную комплектацию представленного устройства. Если ваше транспортное средство еще находится на гарантии, то идеальным для вас вариантом будет второй метод подключения проектора, так как главным условием сохранности гарантии является целостность электрики автомобиля.

Также можно подключить проектор при помощи смартфона, но для этого он должен оснащаться MHL функционалом или HDML выходом. Проектор оснащается целым комплектом кабелей, которые обеспечивают возможность подключения к различным смартфонам, таким как Самсунг, HTC и Эпл. Естественно для другого телефона вам понадобится специальный переходник, это можно уточнить у производителя вашего смартфона.

Устройство и принцип действия проектора лобового стекла автомобиля

Проектор лобового стекла автомобиля состоит из нескольких частей, таких как:

  1. Проектора или дисплея;
  2. Специальной пленки, на которую происходит проецирование необходимо информации.

Протекторы разделяют на несколько типов, таких как:

  1. Получающие информацию с бортовой сети транспортного средства;
  2. Получающие информацию со спутника.

Процесс проектирования параметров передвижения автомобиля на лобовое стекло достаточно прост. Вся информация стекается в проектор, который располагается на передней панели транспортного средства. Благодаря проектору создается разноцветное изображение на дисплее, а после него передается при помощи зеркал на лобовое стекло. При этом лобовое стекло не должно иметь какие-либо механические повреждения, так как это приведет к нарушению качества изображения, поэтому перед установлением проектора проверьте состояние лобового стекла и в случае необходимости проведите ремонт.

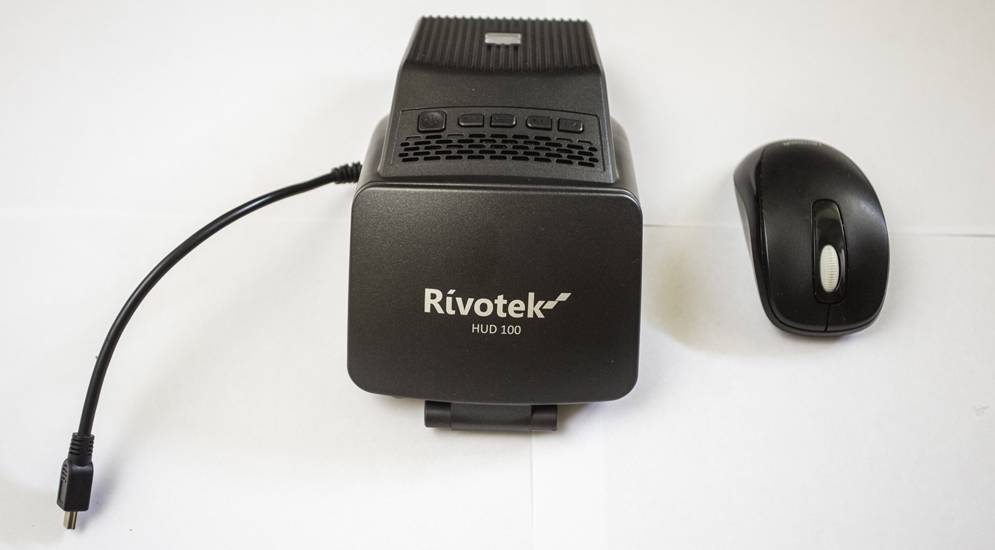

Тест автомобильного проектора Rivotek HUD 100: волшебный фонарь

Технология проецирования на лобовое стекло информации с приборов и экрана мультимедийной системы давно применяется в автомобилях премиум-класса. Но для машин попроще данная опция пока что недоступна. Не дожидаясь, когда автопроизводители снизойдут до простых смертных, разработчики автомобильной электроники предлагают свои решения, позволяющие всем пользоваться премиальным функционалом. Первым на этом фронте выступил проектор Rivotek HUD 100, который мы сейчас и будем тестировать.

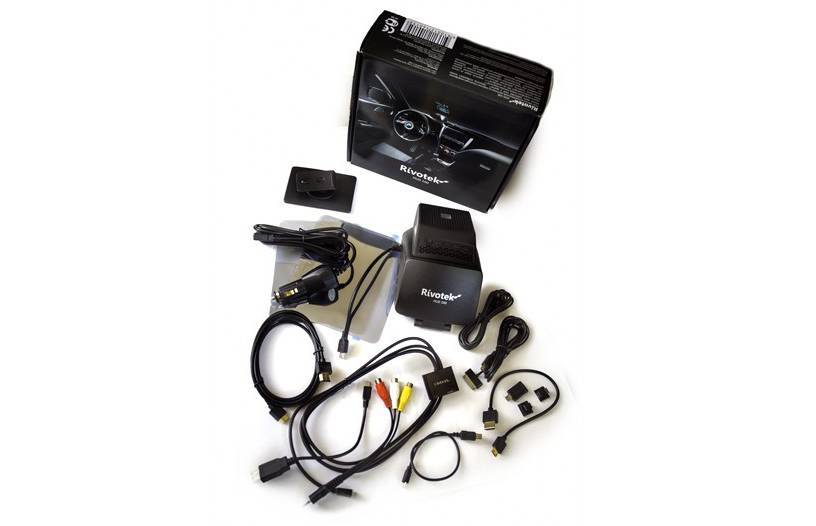

Выложив содержимое коробки на стол, видим такой комплект:

  • сам проектор Rivotek HUD 100;
  • автомобильное ЗУ в гнездо прикуривателя;
  • крепление на торпедо;
  • отражающий экран;
  • отражающие пленки (5 штук);
  • адаптер MHL;
  • кабели HDMI – mini HDMI (длинный и короткий);
  • шнур micro USB – mini USB;
  • переходник для Samsung S3 / Note 2;
  • шнур CVBS;
  • кабели для зарядки iPhone 4S и iPhone 5.

Набор весьма обширный, но отдельных нужных проводов здесь не хватает, например, для подключения «айфонов» надо будет докупать оригинальные переходники.

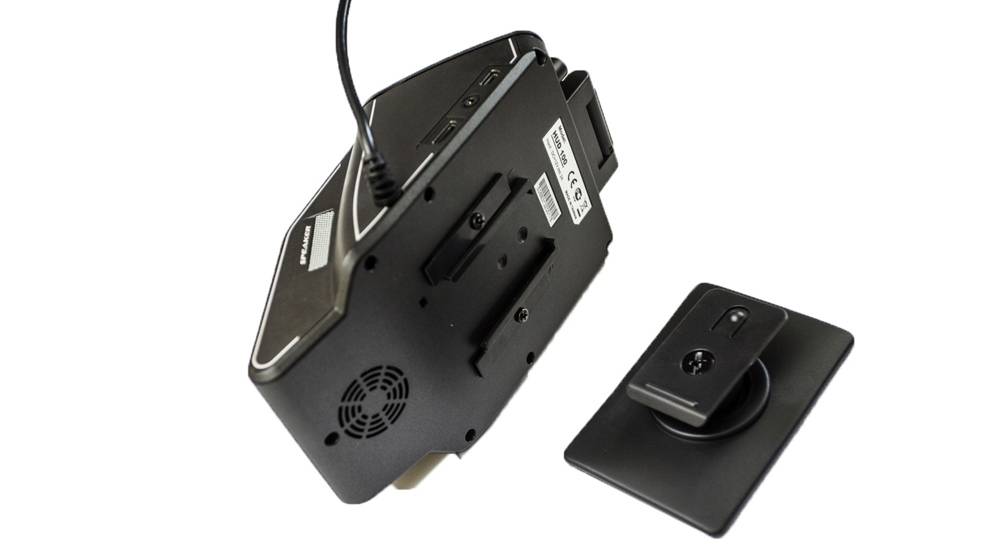

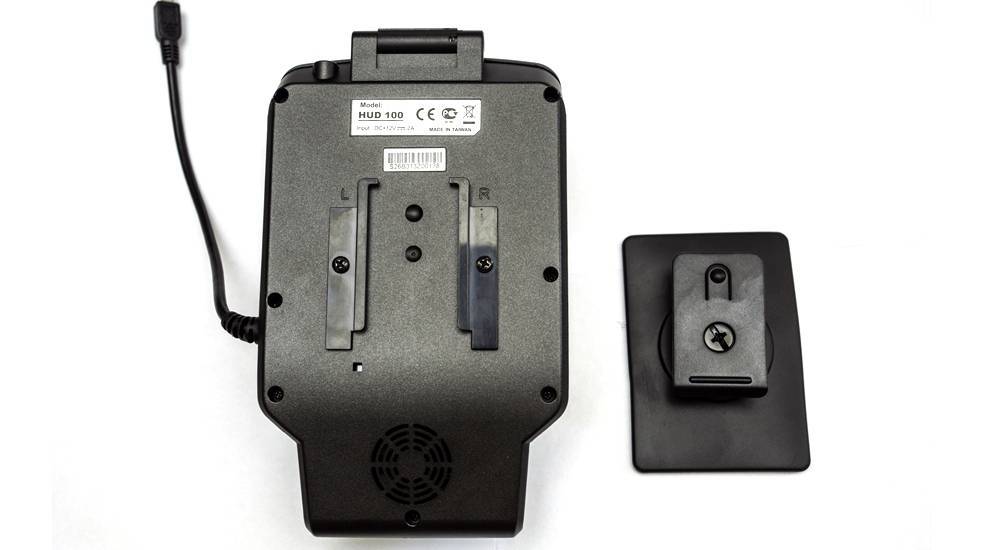

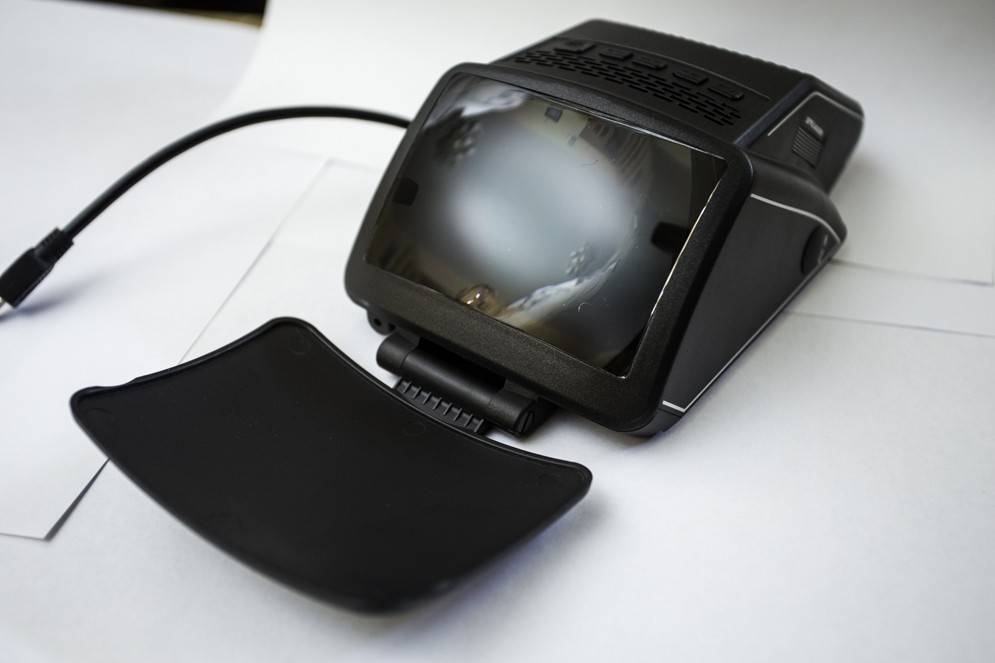

Установить Rivotek HUD 100 в рабочее положение было несложно. Опора с креплением на клейкой резине крепится на торпедо, надежно фиксируясь на поверхности любой фактуры. Опора соединяется с корпусом через шаровый шарнир, который позволяет регулировать угол проецирования в пределах 15 градусов во все стороны, направляя луч точно на отражающий экран или пленку (ее мы и решили использовать). Пленка приклеивается к лобовому стеклу за счет нанесенного на нее слоя, который впоследствии не оставляет следов (что проверено).

Производителем заявляется широкая гамма устройств для «стыковки»: согласно описанию, к Rivotek HUD 100 можно подключать iPhone 4S и 5, смартфоны на Android, камеры заднего вида, TV-тюнеры, автомагнитолы 2-DIN, устройства ODB-II Bluetooth. При этом, помимо соединения через кабель, можно построить связь по Wi-Fi, дополнительно докупив USB/WiFi-модуль и переходник с гнезда USB на штекер microUSB. С iPhone 4s и выше HUD работает, требуется только дополнительный HDMI адаптер. Что касаетсяAndroid, то работают только те смартфоны, которые имеют функционал MHL, подключаемые через HDMI к другим устройствам

Rivotek HUD 100 будет проецировать на экран все, что отображается на экране смартфона. Соответственно, это может быть любое приложение, игра, фильм, фото любимой женщины. Есть даже специальные приложения, такие как Awesome HUD и aSmart HUD для iOS, и HUDY Pro/Lite для Android.

Но наиболее интересной и действительно полезной, на наш взгляд, будет проецирование изображения с экрана навигационной программы. По нашим впечатлениям, ездить по навигации оказывается очень комфортно — карта всегда находится перед глазами, не мешая обзору. Не надо поворачивать голову, чтобы посмотреть на карту, как происходит при обычном использовании смартфона, стоящего на держателе. Управлять навигацией (например, вводить адреса и т.д.) придется, конечно со смартфона, но на самом проекторе (с помощью кнопок на верхней стороне корпуса) можно выбрать яркость изображения и громкость трансляции голосовых подсказок навигатора. Задержек при передаче изображения и звука на проекторе нет никаких.

Формально качество картинки, получаемой на отражающем экране, проигрывает тому, что отображает дисплей смартфона, — проектор передает изображение в разрешении 400 на 200 точек. Однако сравнивать напрямую картинки с двух экранов, смартфона и проектора, не вполне корректно. На проекционном экране мы видим изображение уже как бы другой природы, которое оказывается гораздо более гуманным для зрения, нежели дисплей смартфона, даже с пониженной яркостью. Особенно хорошо заметна разница в темное время суток — картинка с проектора выглядит очень приятной и ненавязчивой, не отвлекает, и при этом остается полностью информативной.

Характеристики и типовая комплектация навигатора с проекцией

Фирмы, производящие навигаторы, стали выпускать устройства, которые можно установить в любой автомобиль своими руками. В странах Европы подобная система навигации широко распространена и не вызывает удивления, в то время как для российского потребителя устройства такого формата являются диковинкой и лишь набирают популярность среди водителей.

HUD-устройства (от англ. «Head up display» в буквальном переводе «дисплей поднятой головы») – это больше, чем просто навигатор. Они позволяют водителю не только отслеживать маршрут, но и следить за состоянием автомобиля в целом.

Современные модели последнего поколения способны проецировать на экран следующую полезную информацию:

  • скорость;
  • расход топлива;
  • состояние охлаждающей системы;
  • километраж;
  • количество оборотов;
  • показания тахометра.

И это далеко не все. Нужную информацию водитель может самостоятельно задать в настройках

Большим плюсом проекции всех этих данных на лобовом стекле является то, что водителю не нужно переключать свое внимание между несколькими источниками информации. Это в значительной степени повышает безопасность движения

Сам навигатор представляет собой небольшое устройство размером с пейджер.

Большинство производителей поставляет продукт на прилавки в стандартном комплекте. В него, как правило, входят следующие компоненты:

  1. Само навигационное устройство.
  2. Крепежные элементы для надежной фиксации гаджета на приборной панели.
  3. Светодиодный дисплей повышенной яркости.
  4. Специальная пленка, проявляющая изображение, которую закрепляют на лобовом стекле.

По всем показателям устройство подобного класса считаются заслуженным лидером среди автомобильных гаджетов.

Проектор на лобовое стекло автомобиля с навигатором

Скорости современного автомобиля растут, трассы становятся все больше загруженными, благосостояние публики стремительно растёт, если отталкиваться от растущего количества новых кредитных автомобилей, поэтому за рулём нужно быть предельно внимательным.

Даже несмотря на то, что легковушка — это не военный сверхзвуковой истребитель, водителю приходится переваривать уйму информации. А она, как правило, поступает не только с дороги, но и с многочисленных дисплеев и шкал на приборной панели и центральной консоли.

Что такое проектор на стекло

Чтобы упростить водителю задачу и сделать информацию доступнее и нагляднее, самым популярным оставался экран бортового компьютера.

Проблема была в том, что при сведении массы информации на экран ограниченного размера, считывать её было совершенно невозможно или для этого требовалось надолго отвлекаться от дороги, что само по себе нежелательно. На помощь водителю пришли военные технологии.

В середине 90-х годов начали появляться миниатюрные проекторы, которые могли транслировать массу навигационных, технических и других данных прямо перед глазами военного лётчика, на защитное стекло гермошлема.

Зачем нужен проектор

В серийных авто одними из первых проектор скорости на стекло установили баварцы из БМВ на седаны седьмой серии. Сегодня такой фишкой уже никого не удивить и проекторы научились многому:

  • выводить данные о скорости;
  • показывать показания тахометра и спидометра;
  • выводить данные о скорости машины не с бортового датчика, а со спутникового навигатора, что необходимо при установке устройства на борт гарантийной машины;
  • дублировать показания датчика температуры охлаждающей жидкости;
  • показывать уровень заряда АКБ и дублировать контрольные лампы.

Но самым большим достижением проекторов все же стала возможность выводить на лобовое стекло данные штатного навигатора. Существуют и автономные приборы со встроенным навигатором. Их прелесть в том, что на борту теперь не нужно иметь дисплей с высоким разрешением картинки, для них дисплей — это лобовое стекло.

Виды и принципы работы устройств

Head up display (HUD), переводится как «с поднятой головой», в этом и заключается вся суть устройства — считывать данные, не опуская взгляд от дороги, ехать с поднятой головой.

Безусловно, в сама суть изобретения не исключает возможности, что и картинка на лобовом стекле может отвлечь водителя от дороги, особенно если она яркая и красочная.

Но из двух зол выбирают меньшее — время реакции на препятствия, дорожную разметку, знаки и других участников движения будет значительно сокращено, а при плотном и скоростном потоке дорога каждая доля секунды.

Устройство, безусловно, полезное, но перед тем как выбирать подходящую модель, стоит познакомиться как минимум с методами подключения проектора, а также методом оповещения. С последним все просто. Проектор может транслировать либо картинку, нарисованную светодиодами, либо картинку с LCD матрицы. Существует ещё один тип вывода изображения — лазерный проектор 3D.

Эта штуковина рисует по стеклу трёхмерную картинку вообще без ограничений по параметрам, цветам и уровню сложности, но цена такого лазерного проектора с функцией навигатора заоблачная, около 80 000 рублей. Трёхмерная картинка строится на основе данных, полученных с навигационного спутника, а алгоритм работы устройства такой же, как и у обычного навигатора.

Просто выглядит очень необычно.

Типы подключения проекторов

По типу подключения проекторы могут быть нескольких типов, это зависит как от года выпуска автомобиля, так и от дополнительных функций проектора, и способа вывода изображения.

Самые простые светодиодные устройства подключаются к сервисному разъёму OBD II и берут всю информацию с бортовой системы управления автомобилем.

Для автомобилей, в которых есть возможность пользоваться сервисным разъёмом CAN.

Наиболее продвинутые модели на рынке имеют видеовход RCA, HDMI или композитный вход. Это значит, что к ним можно подключать любое внешнее устройство, способное выводить изображение, будь то штатный навигатор, мультимедийная система, планшет, смартфон. Такие штуковины работают, как полноценный мультимедийный центр и показывают на стекле абсолютно все, что им передадут на видеовход.

Однако есть и более простое решение.

Сам себе оператор

Если вам надоело или просто не хочется общаться с операторами на АЗС, выход есть — это приложения Drive&Pay (Android, iOS), «Дзякуй» (Android, iOS) и aisDrive (Android, iOS), которые позволяют заправлять бак, не отходя от автомобиля, в сетях «Белоруснефть», «А-100» и United Company.

Для использования приложений необходимо пройти регистрацию и «привязать» банковскую карту, после чего процесс заправки обещает стать несколько проще. Само собой, имеется возможность «привязать» и карту лояльности.

Приложение aisDrive также может выступить в качестве гида — поможет отыскать автомойку и парковку

Timprove T600 Head Up Display – выбор редактора

Вам понравится эксклюзивный дизайн этого проекционного дисплея. Он имеет уникальный дисплей на передней части и кулисный переключатель на задней панели. В отличие от проекционных дисплеев, которые проецируют информацию на лобовое стекло, здесь используется ЖК-дисплей. Вы можете легко использовать этот гаджет на любом автомобиле, так как он лежит на приборной панели вашего автомобиля на уровне глаз.

Это универсально совместимый HUD, который легко настроить. На экране HD-дисплея отображаются все необходимые данные, необходимые во время вождения. Например, вы можете отслеживать, как долго вы едете, и определять время на экране. Он также отображает ваше направление движения и скорость. Этот гаджет повышает безопасность, поскольку вы можете установить предупреждающий сигнал, который сообщит вам, когда вы превысите ограничение скорости.

Производитель также включает фотоэлемент, который может определять как ночное, так и дневное время. Когда вы едете ночью, дисплей тускнеет, чтобы он не выглядел слишком ярким. Он самостоятельно регулирует свою яркость в соответствии с условиями окружающего освещения.

Этот HUD имеет языковые настройки, которые вы можете настроить в зависимости от того, что вы понимаете. Большинство пользователей также впечатлены матовым внешним видом этого проекционного дисплея, поскольку он сводит к минимуму проблемы, связанные с бликами, обеспечивая четкое видение во время вождения. Это гарантирует безопасность ваших пассажиров. Вы можете использовать дисплей для проверки эффективности тормозов перед тем, как начать движение.

Функции

  • HD экран
  • ЖК-дисплей
  • Сигнализация превышения скорости и напряжения
  • Он компактен и имеет отличный дизайн дисплея.
  • Автоматическая вставка
  • Он может определять дневное и ночное время

Установка автомобильного проектора

Для многих автолюбителей нет ничего сложного в том, чтобы установить проектор. В частности, это касается тех моделей, которые устанавливают в прикуриватель или же в диагностический порт. Все, что потребуется, это правильно в разъемы вставить кабеля, а сам проектор надежно установить на панели напротив лобового стекла.

После того, как устройство подключено и крепко установлено, можно клеить специальную пленку на лобовое стекло. Для этого поверхность следует тщательно очистить и обезжирить. После чего саму пленку накладывают на влажную стеклянную поверхность.

Проецирование показаний приборов и навигации на лобовое стекло давно не новинка, но эта опция пока доступна только для машин премиум-класса. Для менее обеспеченных автовладельцев существует альтернативный вариант — приложения HUD. Мы решили скачать и проверить, что это: программы-игрушки или реальные помощники.

Для изучения были выбраны бесплатные Android-приложения (их аналоги есть и на iOS), из числа наиболее рейтинговых и востребованных на Google Play. Таким образом было установлено пять самых популярных приложений «HUD-навигация» и еще топ-пять «HUD-спидометров». Поехали.

Как сделать проекцию на стекло с помощью мобильного приложения?

Нам осталось рассмотреть последний тип проекций на лобовое стекло, для которого не требуется покупка специальных проекторов или программного обеспечения. Технология работает с обычного смартфона, в который установлено приложение с hud поддержкой. Зайдите в Play Market или App Store, там масса подобных утилит.

Сделать проекцию на лобовое стекло своими руками, как будто она идет с завода, увы нельзя. Качество картинки будет заметно уступать, да и объем отображаемых сведений не порадует количеством. Скорее всего, в их число войдут показатели спидометра, одометра, тахометра, и некоторые дополнительные сведения, которые можно получить через GPS или Интернет (широта, долгота, карта, погода, время, пробки и т.д.).

Кстати, если хотите добиться максимально качественного изображения, даже в солнечный день, купите отдельную наклейку для hud проекции, она стоит не дороже 100 рублей.

Как сделать универсальную проекцию на лобовое стекло через смартфон с GPS модулем?

Скачайте мобильное приложение, например, «Спидометр 55 Старт. GPS+Hud» (для IOS);

  • Наклейте на стекло специальную наклейку (не обязательно);
  • Откройте приложение и уложите телефон на приборную панель;
  • Активируйте в приложении опцию Hud;
  • Передвиньте смартфон так, чтобы проекция на лобовое стекло совпадала с областью, на которую наклеена наклейка;
  • Готово, можете ехать.

На этом мы заканчиваем наш обзор. У лазерной проекции на лобовое стекло автомобиля сегодня много сторонников и противников. У каждого – своя правда. Однако, у этой технологии, однозначно, большое будущее. Причем, оно связано с внедрением системы дополненной реальности! То есть, умная технология будет анализировать обстановку за бортом (например, ночью) и распознавать ее элементы – невидимых пешеходов, скрытые листвой дорожные знаки, разметку, скорость движения окружающих транспортных средств и т.д. И все эти сведения будут выводиться на лобовое стекло в проекции! Разве не круто?

Индикация лобового стекла Iteq, поднятая вверх

Если вы хотите просмотреть все важные детали, которые помогут вам с легкостью управлять автомобилем, вам необходимо подключить свой автомобиль к этому проекционному дисплею через порт EUOPD или OBD 2. Это означает, что Iteq может работать только с транспортными средствами, в которых используется этот механизм.

В отличие от обычных устройств HUD, этот поставляется с дополнительным пультом дистанционного управления для дополнительного управления. Он имеет многоцветный дисплей, достаточно большой, чтобы обеспечить максимальную четкость во время вождения. Используя Iteq, вы получите информацию о скорости вашего автомобиля, пробеге, направлении движения и высоте над уровнем моря.

Как и большинство моделей, Iteq имеет возможность автоматической регулировки яркости. Эта функция пригодится, особенно водителям, которые совершают длительные поездки в ночное время. В таких условиях вы все равно можете использовать проекционный дисплей, не напрягая глаза, поскольку он снижает его яркость в условиях низкой освещенности.

Проекционный дисплей может предупредить вас, если вы превысили скорость или разрядился аккумулятор, поскольку он включает полезные сигналы тревоги. Тревога также срабатывает в случае высокой температуры или отказа двигателя.

Пользователям также нравится впечатляющий дизайн стеклянной панели, который выделяет этот дисплей среди других брендов. Установить его так же просто, как подключить гаджет к зажигалке и начать им пользоваться. Вы также получаете трехмесячную гарантию во время покупки, чтобы вы могли проверить эффективность проекционного дисплея.

Функции

  • Универсальный HUD
  • Настройка Plug and Play
  • Работает только на автомобилях с OBD2 и EUOPD.
  • Поставляется с гарантией возврата денег
  • Светодиодный дисплей легко читается
  • Имеет уникальный дизайн
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
