Как разобрать агрегат для диагностики поломки
При поломках насоса, требующих замены деталей, расположенных внутри его корпуса, потребуется разборка агрегата. Погружной насос состоит из отсека для двигателя и отсека с одной или несколькими крыльчатками, предназначение которых — захват воды. Ниже приведена схема устройства той части центробежного насоса, где установлены крыльчатки.
Как видно из рисунка, крыльчатки установлены на валу агрегата. Чем их больше, тем выше давление, создаваемое насосом. Во втором отсеке гидромашины расположен роторный двигатель. Он находится в герметичном корпусе, и чтобы открыть его, нужно знать некоторые нюансы.
Итак, чтобы перейти от теории к практике и разобрать насос, выполните следующие действия (в зависимости от производителя конструкция агрегата может отличаться).

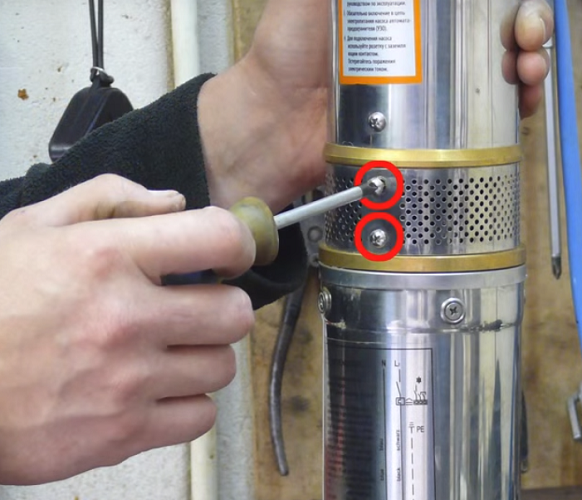

- Открутите 2 винта, удерживающих сетку аппарата.
- Снимите сетку и проверните вал двигателя вручную. Если он не крутится, то проблема может находиться либо в отсеке двигателя, либо в насосной части аппарата.
- Сначала потребуется разобрать насосную часть аппарата. Открутите 4 винта, удерживающих канал силового кабеля, и отсоедините его от корпуса аппарата.
- Далее, следует открутить 4 гайки, удерживающих фланец насоса.
- После откручивания крепежа отделите от двигателя насосную часть аппарата. На данном этапе можно определить, в какой секции произошло заклинивание. Если вал насосного отсека не вращается, значит, необходимо разобрать данный узел.
- Окрутите весь крепеж, удерживающий нижний фланец насосной части агрегата.
- В штуцер, расположенный в верхней части блока, необходимо вкрутить переходник, который поможет сохранить резьбу от повреждений.
- Зафиксируйте насос в тисках.
- Подобрав подходящий инструмент, открутите нижний фланец.
- Теперь можно вытянуть блок крыльчаток и осмотреть его для выявления неисправностей.
- Далее, следует проверить опорный вал на предмет износа или люфта.
- Чтобы заменить (при необходимости) рабочие колеса, необходимо зафиксировать вал в тисках и открутить верхнюю гайку.
- На следующем этапе снимаются блоки, промываются и при необходимости заменяются на новые.
- Сборка насосной части аппарата производится в обратном порядке.
- Для разборки электродвигателя его также нужно зафиксировать в тисках.
- Далее, следует снять пластиковую защиту фланца, открутив крепеж.
- Снимите стопорное кольцо, удерживающее крышку, с помощью пассатижей.
- Извлеките крышку, воспользовавшись отверткой с прямым шлицем.
- Извлеките из корпуса резиновую мембрану.
- Извлеките конденсатор.
- На данном этапе можно проверить уровень масла, его качество, выявить причину заклинивания и т.д. Собирается блок двигателя в обратном порядке.
Это интересно: Бьёт током холодильном, плита и водопроводный кран — в чем причина
Основные неисправности погружных насосов
Правильно определить причину неисправности поможет понимание типа устройства и того, как оно работает.
Существует две разновидности насосов, которые частично или полностью находятся в воде:
- вибрационные;
- центробежные.
Приборы с вибрационным механизмом работают ограниченное время, они компактны, имеют невысокую цену. Достаточно экономны по причине своей незначительной мощности. В них отсутствуют вращающиеся элементы крыльчатки.
В центробежных насосах вращение крыльчатки создает электродвигатель. Способны работать в любое время года, имеют защиту от повреждений, качают воду из глубоких скважин на высоту до 100 м.
Насос не работает
Причиной полной неработоспособности глубинного прибора может быть один из следующих пунктов:
Ремонт насоса с перегоревшими предохранителями.
Срабатывание защитной автоматики. Происходит из-за перегруженности проводки или вследствие колебаний напряжения. Если после повторного подключения аппарата ситуация повторяется, значит, проблема кроется в неисправности сети или используемого электрооборудования.
Перегоревшие предохранители. Проблема возникает из-за неправильной работы силового кабеля
Если после замены они снова перегорают, значит, необходимо обратить внимание на проводку.
Повреждение подводной части кабеля. Чтобы это проверить, аппарат нужно достать из воды.
Срабатывание защиты от работы на сухом ходу
Происходит при отсутствии воды, которая нужна для отведения тепла. Без нее элементы перегреваются и деформируются, прибор выходит из строя за 10 минут.
Насос работает, но не качает
Часто случается, что водооткачивающее оборудование, подключенное к сети, работает, но не качает воду.
Причиной появления такой проблемы может быть:
- Нехватка уровня воды. Это происходит, если жидкость в скважине опускается ниже насоса. В таком случае нужно опустить устройство глубже.
- Неисправная работа клапана, предназначенного для предотвращения обратного потока воды. Решением возникшей проблемы является прочистка или замена на новый.
- Грязь во впускном фильтре. Для удаления засоров из скважины извлекается гидромашина, проводится очистка сетки.
Низкая производительность аппарата
Насос не качает воду. Насосное оборудование начинает работать с меньшей мощностью, чем это предусмотрено, при снижении напряжения в сети. Таким образом, при выявлении неисправности в первую очередь нужно проверить проводку. С меньшей долей вероятности двигатель насоса начинает работать хуже из-за зазоров в клапанах, вентилях или подъемной трубы. Также может повлиять разгерметизация трубопровода или неправильная регулировка реле давления.
Частые включения и выключения аппарата
Когда работающий насос периодически выключается, это не указывает на наличие проблемы — так устройство выполняет свою работу. Это касается агрегатов со встроенным гидроаккумулятором, который служит для регулировки давления воды.
Его основные функции:
- При изменении скорости жидкости изменяет давление в гидробаке, чтобы защитить от гидроудара. Большинство моделей работает при 1,5 бар.
- Стабилизирует уровень воды, обеспечивая минимальный, достаточный для корректной работы объем.
Отключение питания может быть связано с разрывом диафрагмы в баке.
Вода подается с пульсацией
Напор будет неравномерным, когда в скважине уровень воды становится ниже. Чтобы стабилизировать напор, достаточно опустить насос глубже. При этом может возникнуть такая проблема, что глубины шахты не хватает. При таких условиях нужно искать возможность наполнить колодец до необходимого количества. После решения этой проблемы оборудование будет работать корректно.
Вода подается неравномерно.
Слышно гудение аппарата, но вода не качается
Это еще одна причина, которая может быть вызвана проблемами в сети. Из-за проседания напряжения у двигателя не хватает мощности запустить все функции — аппарат включается, но работать не может. Если после проверки обнаруживается, что сеть в порядке, нужно оценить исправность конденсатора запуска.
Еще возможен вариант, что вода не проходит из-за склеивания крыльчатки. Проблема может наблюдаться после длительного нахождения устройства в нерабочем состоянии.
Агрегат не отключается
Данная проблема свидетельствует о неправильно работающем реле давления. Если оно выходит из строя по какой-либо причине, в том числе из-за неправильной регулировки, автоматика не сработает. Если в гидробаке создано чрезмерное давление, насос отключается, но не в этом случае. Единственный вариант — вытянуть шнур из сети.
Как выясняют причину неисправности погружного насоса?
Поднимать или не поднимать оборудование из скважины? Самый простой вариант — анализ работы оборудования с помощью косвенных признаков, без дополнительных манипуляций. После установления всех возможных виновников, действуют методом исключения, оставляя самую вероятную причину. Но этот способ не идеален. Не всегда можно рассчитывать на то, что сбой вызван простой причиной, которую легко исправить: например, перенастройкой гидроаккумулятора — изменением диапазона рабочих давлений.
Поэтому лучше все-таки сразу предполагать, что неисправность вызвана более серьезными обстоятельствами, а значит, «непослушный» насос из скважины «добывать» придется. В этом случае у хозяев есть хорошая возможность предупредить серьезную аварию, которая в будущем может потребовать дорогостоящего ремонта. Первый шаг — проверка электросети. Если напряжение находится в норме (200-240 В), то перебои в работе оборудования из-за скачков исключают.
Что делают сначала?
Для выяснения точной причины сбоя устройства действуют так:
- останавливают, отключают систему водоснабжения, потом поднимают конструкцию на поверхность;
- снимают с корпуса верхнюю крышку, затем разбирают механизм, сверяясь с инструкцией;
- проводят тщательный осмотр каждой детали: ищут следы износа либо поломки, трение (абразивное, мокрое, сухое), трещины, скопление грязи и т. п.;
- аналогичным образом тестируют электродвигатель, проверяют отсутствие дефектов у клапана, фильтры, трубу ПНД, целостность кабеля питания.
В последнюю очередь исследуют датчики, реле, блок управления, установленные блоки защиты.
Где может крыться проблема?
Если работа аппарата перестала устраивать, то проверяют состояние всех основных узлов.
- Поршень или крыльчатка. Они должны быть абсолютно идеальными, не иметь ни повреждений, ни даже намеков на малейшую деформацию.
- Расстояние между поршнем и магнитами катушки. Идеал — 4-5 мм. Меньшие значения приведут к перегреву электродвигателя, большие — к биению катушек.
- Оптимальное расстояние между клапаном и корпусом. Оно составляет 7-8 мм. В этом случае вода без проблем будет свободно вытекать при отсутствии давления.
Такая проверка, проводимая периодически, снизит риск возникновения практически любой неисправности погружного насоса, позволит предотвратить серьезные сбои в работе оборудования.
Ремонт насоса
К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.
Детали насосной станции
Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.
- Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
- Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
- Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.
Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.
Замена крыльчатки
Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.
Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?
- Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой.
- Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
- Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
- Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
- Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
- Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
- На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.
Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.
Ремонт сальника
Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.
Сальник в насосе
Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность
Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.
Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.
Модель «Водомет»
Чтобы качественно и быстро выполнить ремонт оборудования, необходимо определиться с тем, какие поломки возникли. Причин может быть несколько.
Насос не хочет включаться:
В сети отсутствует напряжение. В этом случае рекомендуется проверить кабель, подающий электричество к насосу.
Не работает управляющая панель. В данном случае своими руками что-либо сделать почти невозможно, необходимо обратиться в сервисный центр или вызвать мастера.
Постоянно срабатывает защита, действующая при утечке электрического тока
В данном случае требуется внимание профессионального электрика.
При первоначальном запуске насос включается, но воду он не качает.
Среди причин отсутствия подачи воды могут быть:
Схема автоматического водоснабжения дома со скважинным погружным насосом Водомет.
- Внутри насоса Водомет образовалась воздушная пробка. В этом случае необходимо насос опустить на глубину большую, чем при первоначальном уровне. Можно клапан поставить выше 1 м.
- Обратный клапан не так смонтирован, заблокирован. Необходимо его вытащить, после чего повторить монтаж.
Подача воды, ее напор после включения являются недостаточными. Такая ситуация обычно возникает после довольно длительной работы оборудования, причиной ее становится засорившийся фильтр. Причины такой неисправности:
- Фильтрующая сетка засорена. Надо разобрать фильтр, после чего очистить либо полностью заменить сетку.
- В насос во время подачи воды попало слишком много песка. В этом случае ремонт простой, необходимо прокачать насос, предварительно погрузив его в емкость с чистой водой. Для предупреждения такой поломки в будущем можно поставить дополнительный фильтр для очистки от песка.
- Износ насосного оборудования. Такая ситуация рано или поздно происходит с любым устройством, своими руками мало что можно сделать, лучше всего сразу обратиться в сервисный специализированный центр.
Причины неисправности
Владельцы скважинных насосов наиболее часто сталкиваются с такими неисправностями:
- Устройство перестало выкачивать воду из скважины. Любая дешевая техника ломается в кратчайшие сроки. Другие комплектующие установленной системы водоснабжения нередко могут быть повреждены в связи с подобными проблемами;
- Насос при погружении в скважину не функционирует. Нередко причиной неисправности могут стать проблемы с тросом. Желательно устанавливать на насос нержавеющий фиксирующий трос, чтобы он мог прослужить как можно дольше;
- Устройство работает с перебоями, постоянно появляются какие-то шумы. В таком случае желательно оборудовать систему защиты от сухого хода. Желательно своевременно смазывать все комплектующие. Без соблюдения таких простых правил моет образоваться эрозия в рабочих системах у винтов, либо колес;
- Гидроудар возникает по причине проблем с работой обратного клапана. В подобных ситуациях нужна замена этого устройства;
- Обратный клапан вышел из строя, и насос перестал функционировать;
- Мембранный аккумулятор вышел из строя, в проводке возникли определенные неисправности.
Техника может перегреваться, если будет работать «всухую». Шланг скважинного насоса тоже нужно осматривать время от времени.
Устранение засоров
Сказать, что качество воды в скважине далеко от идеального — не сказать ничего. Даже если насос оборудован фильтрующим устройством, оно будет нуждаться в периодической очистке, да и не сможет грубый глубинный фильтр задерживать мелкую фракцию, оседающую на крыльчатке и корпусе.
Большинство скважинных насосов ломаются именно из-за засоров рабочей части песком и отложениями известняка. Как минимум раз в два года нужно извлекать насос из скважины, промывать его и очищать поверхности функциональных элементов от загрязнений. Пусть вас не смущает малое количество отложений: после того как на поверхности появился налёт, дальнейшее накопление отложений происходит лавинообразно.
Очистке подлежит насосная, то есть нижняя часть устройства, а также каналы протока воды. Разделить насос на две половины можно после снятия защитной сетки в центральной части. Нужно скрутить 4-6 гаек со шпилек, которыми стянуто фланцевое соединение. Затем выкручивается один-два стопорных винта, удерживающих фланец от раскручивания, а после и сам фланец выкручивается из стакана. В насосах монолитного типа нужно выкрутить пробку донного фильтра, для этого гайку выходного патрубка следует зажать в тисках, сама же пробка достаточно легко срывается ременным ключом.
Прокачка воды в глубинных насосах происходит за счёт нескольких крыльчаток, последовательно насаженных на вал. Их нужно снять, запомнив порядок сборки, а затем очистить от грязи вместе с внутренней поверхностью гильзы, сеткой и прочими элементами, контактирующими с водой. Поверхности деталей не следует очищать механически, избегая появления царапин. Лучше воспользоваться щадящей бытовой химией для снятия накипи и преобразователями ржавчины, а затем оттереть остатки налёта мягкой синтетической щёткой или грубой стороной губки для посуды.
Типичные проблемы в работе погружных насосов
Неисправности погружных насосов, которые приводят к неработоспособности оборудования, условно можно разделить на несколько групп:
- механические дефекты;
- поломки в системе управления оборудованием.
Проблемы, связанные с механическими дефектами
К механическим неисправностям относятся:
- дефекты сборки. Как правило, такие проблемы выявляются при первом запуске оборудования. Ремонтировать насос самостоятельно в подобной ситуации не рекомендуется, так как его можно заменить;
- проблемы в работе, связанные с частым использованием и естественным износом частей погружного насоса.
Вследствие износа могут выявиться следующие поломки:
- не качает погружной насос или напор, выдаваемый оборудованием, не соответствует мощности устройства. Такая неисправность встречается из-за износа или смещения рабочего колеса;
- появление при работе повышенной вибрации обусловлено износом подшипников или ослабления соединений элементов насоса;
- заклинивание оборудования в большинстве случаев обусловлено попаданием в устройство крупных частиц или значительным превышением максимальной рабочей температуры воды.
- течь в насосе или месте соединения с выходным патрубком возникает из-за износа уплотнительных колец. Место подтекания жидкости внутри насоса можно определить по наличию ржавчины и коррозии. Если в кратчайшие сроки не устранить проблему, то она может привести к необходимости полной замены оборудования. Места рекомендуется проверять один раз в 2 – 3 месяца.
Чтобы устранить неисправности, надо:
- разобрать оборудование. Разборка погружного насоса должна производиться только после извлечения его из водозаборника и отключения от электрического питания;
- выявить и заменить изношенные детали;
Подбор новых элементов для насоса должен осуществляться в специализированных магазинах и на основании рекомендаций профессионалов. Заменяемые части оборудования должны быть полностью аналогичны установленным в заводских условиях.
- прочистить оставшиеся элементы и в нужные места нанести смазку;
- собрать погружной насос и проверить корректность его работы.
Как обследовать и устранить неисправности в работе насоса на примере устройства вибрационного типа, показано на видео.
Неисправности системы управления
Проблемы в системе управления могут возникнуть вследствие нескольких причин:
- работы оборудования вне воды;
- нарушения электропитания устройства;
- выхода из стоя мотора, приводящего в движение рабочие части насоса.
Для того чтобы максимально обезопасить насос от работы «в сухую», рекомендуется устанавливать на оборудование дополнительный датчик, который автоматически отключить оборудование при достижении минимального уровня воды.
Большинство погружных насосов не может работать вне воды, так как именно окружающая жидкость является охладителем мотора.
Если данная неисправность возникла, то в большинстве случаев, отремонтировать насос своими силами не получится, так как необходима замена электродвигателя, а этот процесс достаточно сложен.
Достаточно часто поломки погружных насосов связаны с перебоями электропитания сети. Подобные проблемы могут привести:
к нарушению изоляции и пробиванию кабеля. Если питающий кабель не встроен в корпус насоса, то его легко можно заменить. В обратной ситуации потребуется замена погружного насоса;
к постоянному выбиванию пробок в щитке электропитания. Причиной может быть неисправный кабель или нарушение обмотки якоря. Если кабель можно заменить, то перемотка якоря в домашних условиях практически невозможна. Чтобы устранить неисправность, можно попробовать заменить вышедшее из строя оборудование. Если это действие невозможно, то потребуется замена насоса.
Если насос не работает из-за неисправности электродвигателя, то в большинстве случае решить проблему самостоятельно нельзя. Ремонт могут провести только профессионалы, но перед обращением в мастерские рекомендуется узнать стоимость устранения неисправности.
В некоторых случая приобрести и установить новый насос дешевле и проще, чем реставрировать старое оборудование.
Мелкий ремонт погружных насосов можно производить в домашних условиях. Неисправности, которые поддаются устранению своими силами, как правило, связаны с естественным износом отдельных частей оборудования. При поломках мотора насоса рекомендуется обращаться к специалистам или приобрести новое устройство.
Редкие скважинные насосы могут отличиться абсолютной безотказностью. Некоторые поломки можно исправить по месту своими руками, в этом деле поможет наша инструкция с описанием типовых неисправностей, их диагностики, устранения, а также рекомендациями по обслуживанию.
Что такое явление кавитации
Все знают, что в воде растворено некоторое количество газов. При перемещении жидкости с определенной скоростью, в ней иногда образовываются зоны разрежения. В этих зонах пониженного давления из воды начинают выделяться пузырьки газов. После попадания пузырей в зону высокого давления они схлопываются. Этот процесс происходит с выделением большого количества энергии, от которой разрушаются крыльчатки и улитка насоса. На следующем фото показано рабочее колесо агрегата, разрушенное кавитацией.
Энергия схлопывающихся пузырьков способна создавать ударные волны, вызывающие вибрацию. Она распространяется по всему агрегату и воздействует не только на рабочее колесо, но и на подшипники, вал и сальники, от чего данные детали быстро приходят в негодность.
Кавитационный эффект чаще всего можно наблюдать в насосных станциях, которые работают на всасывание. В таких системах рабочее колесо создает разрежение, благодаря которому вода поднимается по шлангу из колодца. Но если на входе в насос возникает недостаток жидкости, то в зоне рабочего колеса возникает чрезмерное разрежение, провоцирующее возникновение кавитации.
Чтобы кавитация в насосах не возникала, следует придерживаться правила: на входе воды должно быть больше, чем на выходе. Добиться этого можно несколькими способами:
- следует переместить аппарат немного ближе источнику;
- можно увеличить диаметр всасывающей трубы (шланга);
- для снижения сопротивления на участке всасывания можно всасывающую трубу заменить на трубу из более гладкого материала;
- если на всасывающей трубе много поворотов, то, по возможности, следует уменьшить их количество;
- желательно, чтобы все отводы имели большие радиусы поворота.
“>
Устройства и основные узлы
В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.
Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.
Существует несколько типов этих устройств:
- Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
- Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
- Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».
К основным узлам центробежных аппаратов относятся:
- рабочее колесо или винт/шнек;
- электродвигатель;
- штанга;
- сальниковые блоки;
- соединительные муфты;
- подшипники.
К основным узлам вибрационных аппаратов относятся:
- корпус рабочей части;
- блок привода;
- электрическая катушка;
- поршень;
- диафрагма;
- клапан
- амортизатор;
- упор;
- муфта.
Замена резинок и торцевого уплотнения
И снова разборка насоса. Методом исключения было установлено, что течет из торцевого уплотнения вала.
Торцевое уплотнение вала насоса Grundfos MQ 3-35
Было принято решение заменить торцевое уплотнение вместе с комплектом всех резинок. Стоимость комплекта составляла около 4 000 рублей вместе с доставкой из Москвы. Как правило, в небольших городах этот комплект в наличии найти невозможно, только если случайно как у меня было однажды – кто-то заказал и не пришел забирать заказ, через месяц его выставили на продажу. Поэтому обзвонить магазины насосов и насосного оборудования все же стоит. Тогда не придется тратить деньги на доставку.
После получения, впрессовываем торцевое уплотнение вала руками или куском полипропиленовой трубы (как это делал я). При этом торцы трубы должны быть гладкими, чтобы не повредить уплотнение.
Далее меняем все резинки, которые были в комплекте и собираем насос в обратном (разбору) порядке.
После этого в моем случае насос заработал. Но бывают и другие случаи.
Привожу перечень других причин по которым может гудеть но не работать поверхностный насос.
- Насосная камера не заполнена водой. Для стабильной работы большинства поверхностных насосов требуется полное наполнение насосной камеры водой. Если по каким-то причинам невозможно наполнить насос водой из системы водоснабжения, то нужно залить воду вручную перед включением. Сделать это можно через заливное отверстие или напорный патрубок.
- Высота всасывания превышает максимальную высоту. Если в насосе отсутствует внешний эжектор, то эта высота должна быть не более восьми метров.
- Не герметична всасывающая магистраль, засор в системе. Вода может подаваться в насосную станцию плохо, или не подаваться вообще.
- Пониженное напряжение в сети. Пониженное напряжение не даст двигателю насоса выйти на рабочую мощность. Обычно для того, что бы обойти эту проблему устанавливают стабилизатор напряжения.
- Заклинило рабочее колесо или подшипник. Если разобрать насос и покрутить вал, то он либо не будет крутиться вообще, либо будет крутиться с большим усилием и характерным скрежетом. Решение – замена подшипника.
- Работа насоса на сухом ходу. Нужно разобрать насос и провести визуальный осмотр. Он должен выявить проблемное место.
Типичные проблемы погружных устройств
Прежде чем начинать действовать, нужно узнать об особенностях моделей разных производителей. Как правило, у всех приборов есть свои слабые места, которые в процессе эксплуатации и ремонта обязательно появляются, поэтому их уже можно соотносить с фирмой-производителем.
Водолей
Данные насосы известны своей способностью к перегреву. Особенно часто такая ситуация наблюдается при эксплуатации оборудования в не очень глубоких скважинах. Если этот вид неисправности обнаружен у бюджетной модели устройства, то владельцам гораздо проще купить новый прибор, чем пробовать реанимировать старый. В этом случае ремонт «отнимет» около 50% стоимости нового агрегата.
Водомет
Это оборудование отличается надежностью, поэтому обычно проблем при работе не возникает. Исключением могут стать приборы, которые эксплуатируются некорректно. К частым причинам, проводящим к неисправности погружного насоса, относится загрязнение песком либо илом. В этом случае насосную часть прибора приходится заменять.
Джилекс
Слабое место этих погружных насосов — электродвигатель, из которого вытекает жидкость. Оптимальный вариант — заправка аналогичным составом, однако такая операция возможна только в сервисцентре. Существуют альтернативы — глицерин или трансформаторное масло. Однако эти вещества неизменно приведут к поломке оборудования.
Малыш
Это приборы относятся к самым популярным устройствам. Самая частая проблема с ними — сильный шум, который возникает при включении без откачки жидкости. Причина — разрыв центральной оси, где находятся мембраны с якорем. В этом случае элемент требует замены, но найти этот узел непросто. Возможный вариант — сделать его на заказ.
Ручеек
«Ахиллесова пята» этих моделей — перегрев, причем такая проблема встречается довольно часто. Устройство полностью соответствует европейским стандартам качества. Поэтому, чисто теоретически, оборудование должно работать безостановочно как минимум 7 часов. На деле прибор требует перерывов в работе каждые 2-3 часа.
Grundfos
У большинства таких конструкций предусмотрены встроенные клапаны, а также особенный вид теплоизоляции мотора. Иногда двигатель нужно вынимать, чтобы заменить уплотнители, вышедшие из строя. В этом случае работу должен делать специалист.
Marquis
Замечено не раз, что это оборудование иногда включается только после удара (по трубе, по агрегату). В этом случае причиной временного отказа становится закисание крыльчатки. Для устранения данной проблемы насос разбирают, а элемент чистят.
Состав насосной станции и назначение частей
- 1 Состав насосной станции и назначение частей
- 2 Проблемы и неисправности насосных станций и их исправление
- 2.1 Не отключается насосная станция (не набирает давление)
- 2.2 Ремонт насосной станции: часто включается
- 2.3 Воздух в воде
- 2.4 Насосная станция не включается
- 2.5 Мотор гудит, но не качает воду (крыльчатка не вращается)
- 3 Некоторые виды ремонтных работ
Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, и как работает каждая из частей. Тогда и неисправности устранять проще. Состав насосной станции:
- Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
- На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
Из чего состоит насосная станция
- Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходима для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
- Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).
Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.
Принцип работы насосной станции
Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.
Каждая из частей выполняет свою работу
Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, включается насос, снова накачивая воду. Если при этом идет постоянный расход (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых кранах, так как насос подает воды больше, чем вытекает из крана. После того, как расход прекратился, он еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как появляется расход воды.
