Настройка и устранение неисправностей в работе карбюратора бензопилы

Как правильно отрегулировать карбюратор на бензопиле?

Для настройки узла следует установить инструмент на твердую ровную поверхность. Регулировать карбюратор бензопилы лучше всего в месте, защищенном от пыли и влаги.

Процесс настройки узла должен выглядеть следующим образом:

1. Вначале нужно отвернуть крепежные болты и снять защитный корпус пилы. Это даст возможно осмотреть карбюратор и, при необходимости, очистить его;
2. Далее потребуется извлечь штатный воздушный фильтр инструмента. Если пила комплектуется дополнительной поролоновой вставкой, то ее также нужно снять;
3. После этого потребуется отвертка, которой нужно закрутить болты с маркировкой H и L по часовой стрелке до упора. Делать это нужно очень аккуратно, чтобы не сломать болты;
4. Затем оба винта следует отвернуть на 1,5 оборота в обратном направлении;
5. Далее нужно запустить мотор бензопилы и дать ему поработать на протяжении примерно 7 минут;
6. Как только цилиндр мотора нагреется, потребуется начать поворачивать болт L до момента, пока ДВС не станет работать на максимальных оборотах. Сразу же после этого болт нужно повернуть на 1/4 оборота в обратном направлении;
7. Затем потребуется настроить работу мотора на высоких оборотах. Для этого к двигателю нужно подключить электронный тахометр, и начать поворачивать болт H до момента, пока показатели на табло прибора не совпадут с указаниями по рекомендуемых максимальных оборотах в инструкции к пиле;
8. В конце останется настроить работу ДВС пилы на холостых оборотах. Для этого потребуется медленно покрутить болт T против стрелки часов до момента, пока мотор не станет работать стабильно и без провалов. Если мотор начал глохнуть, то болт T следует повернуть по направлению стрелки часов.

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Хускварна необходима при появлении таких неисправностей, как:

• повышенные обороты холостого хода;
• сильное дымление при работе инструмента;
• затруднённый запуск холодного или горячего двигателя;
• отсутствие тяги и пониженные максимальные обороты.

Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.

Признаки некорректной работы карбюратора

Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.

Признаки некорректной работы:

• увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
• двигатель работает с трудом, с характерным звуком;

• мотор запускается и глохнет или совсем не запускается;
• бензопила «стреляет» в карбюратор.

Всегда ли нужна регулировка

Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:

Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.

Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.

Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.

Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.

Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.

Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:

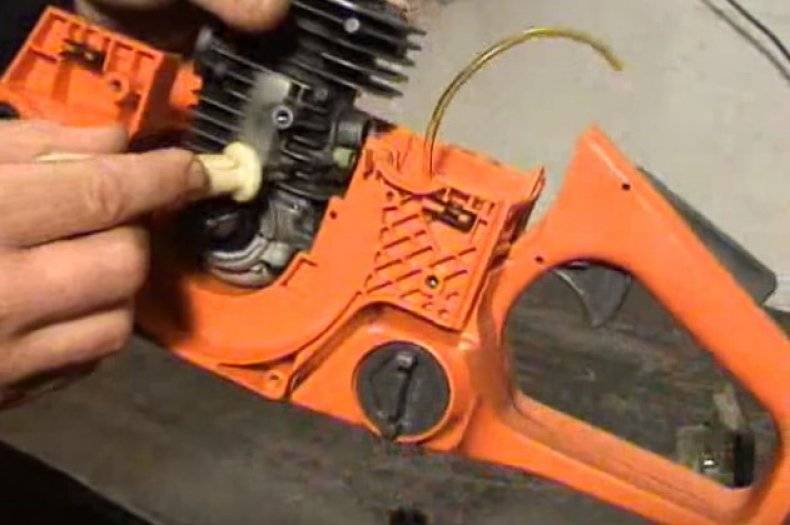

Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.

Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.

Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта. После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства

Затем просушите и аккуратно поставьте его на место

После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.

Регулировка карбюратора цепи

Карбюраторы большинства бензопилы имеют три винта для регулировки:

• L. винт струи для регулировки низких оборотов
• ЧАС. винт струи для регулировки высоких оборотов
• Винт. T от Партнера и Husqvarna (около Stil Луизиана ). регулировка бензопилы холостого хода

Винты H и L регулируют соотношение смеси бензина и воздуха, определяемое открытием карбюратора дроссельной заслонки. Когда винты ослабляются, смесь обогащается, и обороты растут соответственно, с измельчением смесь истощается. обороты падают.

Винт T (LA) предназначен для регулировки скорости холостого хода. Основная настройка бензопилы производится на заводе в конце испытания. Карбюратор обычно регулируется, чтобы поставлять более богатую (чем оптимальную) топливную смесь. Заводская настройка должна сохранять первые часы работы пилы. Затем (необязательно), карбюратор настраивается более точно.

Регулировка начинается с установки холостого хода, для этого поверните винт T (LA) против часовой стрелки, достигнув полной остановки цепи со стабильной скоростью вращения двигателя.

Для дальнейшей тонкой настройки вам нужен тахометр, и лучше всего доверять специалистам. тем более, что в большинстве случаев это может и не понадобиться.

Настройте инструмент с помощью винта L, затем используйте винт H и концевой винт T (LA).

Мы находим самую большую холостую скорость, для этого медленно поворачивайте винт L в разных направлениях. После определения максимальной частоты вращения двигателя поверните винт L на 1/4 оборота против часовой стрелки. Если цепь вращается на холостом ходу, поверните винт T по часовой стрелке до упора.

Винт H регулирует мощность и скорость оборотов. Регулировка карбюратора до обедненной смеси приводит к чрезмерной скорости, перегреву двигателя и отказу поршневой цепной пилы.

Подогрейте двигатель цепной пилы на холостом ходу не менее 10 секунд и поверните винт H на 1/4 оборота против часовой стрелки. Пусть двигатель работает около 10 секунд. затем проверьте максимальный тахометр скорости двигателя. Если максимальная скорость не соответствует паспорту, операция должна быть повторена. Когда смесь слишком богата, глушитель начинает курить, когда пила слишком бедна, визг и перегрев.

Закончим настройку путем регулировки оборотов холостого хода, как уже было описано выше. Скорость холостого хода устанавливается правильно, если двигатель работает плавно при минимальных оборотах и ​​цепь не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и звучит как четырехтактная операция при полном дросселе.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно!Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента. Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

• пила не заводится и глохнет;
• инструмент не заводится;
• инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

• сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
• начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
• вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
• снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
• достаем иглу;
• если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
• часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
• очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
• опору коромысла монтируем обратно на иглу;
• отжимаем пружинку и выжимаем фиксирующий болт;
• ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
• верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
• помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
• возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
• шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
• вставляем 2 болта в адаптер и ставим его на место;
• закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
• пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообщем без какой-нибудь разборки, в редчайших исключения придётся только снять крышку воздушного фильтра. Тут имеется большая толика противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно пореже.

Правда, бывалые вальщики и пильщики всегда имеют при для себя плоскую отвёртку с длинноватым жалом и временами подстраивают карбюратор. Разъясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и горючего. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина либо, к примеру, повышении влажности воздуха опытнейший юзер бензопилы всегда подкорректирует качество консистенции для большей производительности и наименьшего износа поршневой части. Но это, повторимся, просит большого опыта работы с определенной бензопилой и познания особенностей её поведения. К тому же регулировка происходит неописуемо узкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт либо замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

Второй причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

• Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
• Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоит.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутив их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

• При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
• 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем
