Как подключается машинка
Последовательность действий будет определяться способом установки.
При вертикальном размещении
В большинстве случаев монтаж сушилки выполняется в вертикальную колонну со стиралкой. Для этого рекомендуется выбирать модели одинаковой ширины. В таком случае вся конструкция из техники будет более устойчивой.
Перед началом установки необходимо купить элементы крепления с особыми колпачками (переходные рамки).
Схема действий:
- Установите на нижнем агрегате (стиралке) крепежные элементы.
- Выкрутите ножки на сушке и установите ее в колпачки.
- Выполните выравнивание техники, используя строительный уровень. Для этого уложите его сначала на переднюю часть машинки (края должны указывать в левую и правую сторону соответственно), потом — на заднюю, после — на боковые стороны, отрегулируйте высоту и уровень наклона.
При горизонтальном размещении
Такой способ установки обеспечит максимальную устойчивость техники. Для установки в нужном месте потребуется всего лишь выкрутить ножки на желаемую длину и провести выравнивание по уровню.
А почему бы не снять модуль и не отнести его на диагностику и ремонт самостоятельно? Это же чистая экономия на услугах мастера
Логика вполне ясна и с точки зрения владельца вполне оправдана. На самом деле все не так очевидно, и на практике выливается в ещё большие траты.
Во-первых, никто диагностику бесплатно делать не будет, а если подозрения не подтвердились и блок исправен – это выброшенные на ветер деньги. При этом машинка как не работала, так и не работает.
Во-вторых, аккуратно снять блок, не повредив клеммники, и не перепутав их весьма не просто. Особенно на сложных, замороченных машинках. Цена вопроса – замена блока.
В-третьих, совсем не факт, что электронщик, к которому попадет модуль, сделает все как надо. Выявить халтуру неспециалист не сможет, соответственно нет никакой гарантии, что деньги заплачены за право «железа» полежать на полке в мастерской. С мастером расклад другой. Я должен сдать клиенту исправную машинку в любом случае, и ремонт модуля – это уже мои проблемы.
Ну, и, наконец, нужно учитывать, что просто так, без причины, модуль из строя выходит редко. Причин хватает: неисправный датчик, замыкание в жгуте электропроводов, повышенное напряжение сети и многое другое. Если не устранить причину, отремонтированный модуль сгорит снова и на этот раз все может быть серьезней. Долго издеваться над собой капризная электроника не позволяет.
Что в сухом остатке? В случае если виноват производственный дефект и модуль действительно вышел из строя «сам по себе», и снять-поставить-отремонтировать его удалось без приключений, то самостоятельный ремонт действительно сэкономит несколько сотен. На другой чаше весов риск «попасть» на 5 – 6 тысяч без стоимости замены. Учитывая мизерную вероятность удачно разрешения первого сценария, наверное, именно поэтому самостоятельным ремонтом модулей стиральных машин занимаются только самые отчаянные.
Итак, подведем итог.
1. Сначала следует убедиться, что имеет место именно неисправность – инструкция по эксплуатации вам в руки.
2. Определить вышел из строя модуль управления стиральной машины или виноватая иная неисправность может только профессиональный мастер с помощью диагностического оборудования.
3. Даже имея определенные навыки работы с электроникой, не стоит применять их для ремонта модуля. В домашних условия адекватно выполнить все работы невозможно.
4. При подозрении на неисправность, в любом случае должна быть проведена всесторонняя диагностика машинки.
5. Теоретически снять и отнести модуль на ремонт самостоятельно вполне возможно, однако целесообразность этой затеи представляется весьма сомнительной.
Особенности строения моделей Самсунг
Техника Самсунг давно зарекомендовала себя на рынке и стиральные машинки этой марки занимают не последние места по популярности. Современные модели Самсунг включают несколько программ стирок, от выбора которых зависит продолжительность процесса. Общий принцип работы мало чем отличается от других марок, за все операции отвечает электросхема. От целостности элементов сети электронного блока напрямую зависит функционирование техники.
Техника Самсунг имеет принципиальные отличия. Японский производитель оснащает модели дополнительными датчиками для контроля за качеством воды, степенью загрузки и другими показателями, поэтому электросхема оснащена дополнительными элементами.
Некоторые модели Самсунг имеют двигатель с прямым приводом, обеспечивающим более качественную стирку, меньшую продолжительность процесса. Однако принцип подключения к сети мало чем отличается, как и модели других марок, техника Самсунг не защищена от скачков напряжения, несмотря на то, что в комплектации присутствует конденсатор. Решением в данном случае может быть возможность подключения техники Самсунг не напрямую, а через стабилизатор.
Самые современные модели Самсунг оснащены интеллектуальной системой Smart Check, позволяющей проверить исправность самого электронного модуля, двигателя, основных узлов техники с помощью специального приложения для мобильных устройств. Подобный принцип профилактики позволяет избежать серьезного ремонта.
Причины выхода из строя модуля управления
В целом, командоаппарат в СМА более надёжен, чем электронный блок управления. Именно поэтому электромеханика благополучно «доживает» до наших дней. Но причины поломок обоих видов плат почти одни и те же.
- Попадание воды на плату. Приводит к короткому замыканию и перегоранию радиодеталей в случае электронной платы или выходу из строя синхромотора либо выгоранию контактов для КСМА.
- Перепады напряжения в сети. Выводят из строя электронные компоненты модуля управления. Программаторы более устойчивы к скачкам, в редких случаях может сгореть синхромотор. Проблемой, в основном, страдают стиральные машины, расположенные на объектах с некачественным электроснабжением: в домах частного сектора, на дачах, в подсобных помещениях.
- Высокая влажность в помещении, где эксплуатируется стиральная машина. Способствует окислению контактов компонентов модулей обоих типов. Контакты, в дальнейшем, залипают, подгорают и / или происходит замыкание.
- Механическое повреждение кулачков дисков в программаторе из-за механического износа или неаккуратного переключения режимов стирки (например, с усилием повернули ручку выбора программ против часовой стрелки). Пластик физически стирается или откалывается.

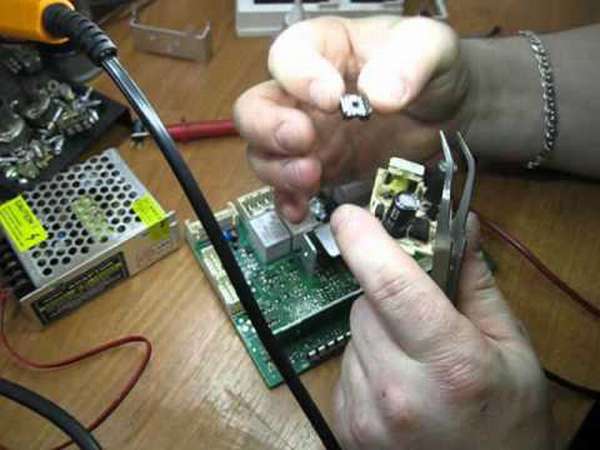

Модуль управления
Если и после этого индикаторы не светятся, то причина в другом. Дальше следует попробовать проверить модуль управления стиральной машины Индезит WISLI. Это микросхемы, «мозг» устройства. Менять что-то здесь нужно, только имея за плечами какой-то опыт. В качестве помощи в этой работе подойдет видео.
Модуль управления стиральной машины
Кстати, причины других распространенных неисправностей Индезит также кроются в управляющих платах:
- если все лампочки на панели моргают;
- если есть проблемы с отжимом и пр.
При выходе из строя конденсаторов на микросхеме обычно индикаторы начинают моргать одновременно. Заменить конденсаторы проще всего, однако понадобится неплохое владение паяльником и нужная модель. После замены, как правило, лампочки перестают моргать.
Устройство не работает? Почему же стиральная машина Индезит моргает и не включается? Нужно посмотреть варистор – часть микросхемы, резистор, необходимый для предохранения платы от перепадов напряжения.
Варисторы микросхемы
Заменить его довольно просто своими руками:
- Вынуть емкость для порошка. Под ней – два шурупа, которые нужно открутить.
- Снять панель управления.
- Разобрать блок и отсоединить плату.
- Найти варисторы и проверить их сопротивление, используя мультиметр. Нередко деталь чернеет или вовсе выпадает.
- Сгоревший варистор выпаивается. На его место ставится другой, с аналогичными характеристиками. Устройство должно начать работать.
Следует также иметь в виду:
Варисторы – не единственная возможная неисправность, приводящая к тому, что стиральная машина Индезит WISLI не включается. Это только одна из простых и распространенных. При неумелом ремонте можно окончательно сломать микросхему без возможности восстановления. Ее стоимость – примерно 20% от цены всей стиральной машины Индезит. В сервисных центрах обычно не ремонтируют плату, а ставят новую. Так проще, быстрее, а главное – выгоднее. За починку часто берутся и частные мастера
Ремонт у них будет дешевле, однако следует обращать внимание на опыт, квалификацию. От панели управления зависит работа всех узлов стиральной машины Индезит. Работоспособность самого модуля тесно связана с условиями эксплуатации
Он перестает нормально функционировать под воздействием скачков напряжения и повышенной влажности. Нередко подгорает контактная группа сетевого фильтра
Работоспособность самого модуля тесно связана с условиями эксплуатации. Он перестает нормально функционировать под воздействием скачков напряжения и повышенной влажности. Нередко подгорает контактная группа сетевого фильтра
От панели управления зависит работа всех узлов стиральной машины Индезит. Работоспособность самого модуля тесно связана с условиями эксплуатации. Он перестает нормально функционировать под воздействием скачков напряжения и повышенной влажности. Нередко подгорает контактная группа сетевого фильтра.
Нарушения проявляются в виде разнообразных сбоев. Стиральная машинка начинает непоследовательно переключаться в различные режимы, зависает, периодически отказывается выполнять отжим, полоскание и слив. Время стирки заметно увеличивается, а индикаторы беспорядочно мигают. Когда схема платы управления полностью выходит из строя, перестают запускаться все программы.
Причины неполадки могут быть связаны не только с самим модулем, но и с механическими факторами. Поэтому требуется точная диагностика в режиме «Автотест». Для ремонта блока управления стиральной машины индезит необходимы знания радиотехники, практические навыки работы с паяльником, печатными платами, микросхемами и полупроводниковыми приборами. Обычно такие работы выполняются квалифицированными специалистами.
Если же домашний мастер все-таки решился на проведение самостоятельного ремонта, то начинать нужно со снятия крышки с блока управления и извлечения модуля. Далее проводится осмотр поврежденных контактов и других неисправных соединений. Неисправные детали выпаиваются, а на их место припаиваются новые элементы.
Предназначение и устройство платы управления
Модуль управления контролирует работу всех узлов стиральной машины. Он обеспечивает своевременное включение и отключение каждого из них, тем самым управляя процессом стирки. Все данные, которые снимаются с датчиков, стекаются в модуль управления. Руководствуясь выбранной программой, он регулирует обороты барабана, обеспечивает нагрев воды до требуемой температуры. Малейшая неисправность модуля влечет за собой ухудшение качества работы устройства в целом, серьезная поломка может привести к тому, что машина попросту не включится.
Блок управления выполняет следующие основные функции:
- контролирует количество и температуру воды,
- задает режим работы электродвигателя,
- управляет всеми агрегатами машины в зависимости от заданной программы,
- контролирует входное давление воды и управляет впускным клапаном,
- выполняет функцию блокировки.
Конструктивно модуль управления состоит из двух частей. Это плата управления стиральной машины и плата индикации. Датчики и исполнительные устройства подключаются с помощью фишек или контактных площадок.
Особенности процесса
В зависимости от типа загрузки, будут отличаться способы разбора стиральных машин. Если процедура выполняется впервые, нужно строго следовать инструкции, чтобы не испортить прибор.
Машинка-автомат с фронтальной загрузкой
Начинать разборку нужно с демонтажа верхней крышки. Для этого откручивают 2 винта, которые располагаются на задней стенке прибора. Крышку отодвигают назад на 15 см и поднимают.
Дальнейший алгоритм действий:
Демонтаж бункера и панели управления. Для начала нужно убрать бункер распределителя моющих средств. Для этого необходимо нажать на фиксатор, располагающийся у основания бункера и снова потянуть емкость на себя. Выйдет он легко, особых усилий прилагать не нужно. За бункером можно обнаружить крепежи, держащие панель управления. Их откручивают: спереди расположены 2 винта и 1 винт находится справа. Отделяют панель с помощью отвертки, поддев ее с левой стороны.
Демонтаж передней панели. Ее нужно потянуть за нижний край, чтобы освободить от верхних защелок. Затем панель аккуратно отодвигают на себя, но без резких движений. Сзади можно обнаружить множество проводов, Вытаскивать их нужно по одному, отщелкивая фиксаторы.
Снятие нижней панели. Она зафиксирована 3 защелками. Ее удобно поддеть шлицевой отверткой, просунув инструмент в имеющуюся щель. Сначала ее отодвигают по центру, а затем по краям, после чего панель легко отходит.
Снятие лицевой панели, на которой расположена дверца. Она фиксируется на 2 самореза снизу и на 2 самореза сверху. Их выкручивают. В результате панель будет держаться на маленьких крючках.
Демонтаж уплотнителя. Если открыть дверцу, можно обнаружить, что она соединена с резиновой деталью. Фиксирующее кольцо манжеты подцепляют плоской отверткой и слегка тянут на себя.За ним будет располагаться стягивающий металлический хомут в виде пружины. Нужно найти его защелку и разомкнуть ее с помощью плоской отвертки.
Затем проходятся ею по всей окружности кольца, чтобы отсоединить его
Работать с инструментом нужно осторожно. В противном случае порванную манжету придется менять
Демонтаж задней панели
Этот процесс не составит труда. Достаточно извлечь 4 самореза, которыми она прикручена.
Отсоединение шлангов. Они ведут к баку машины (заливной и сливной), к прессостату и к лотку для порошка.
Отключение проводов, ведущих к ТЭНу и температурному датчику. Сам нагреватель располагается в передней нижней части бака, под барабаном. Чтобы извлечь его, нужно выкрутить гайки. После этого ТЭН легко выйдет из гнезда. Снимая провода, нужно отметить цветными маркерами их место расположения.
Демонтаж противовесов. Их в стиральной машине 2: над баком и под ним. Крепятся они с помощью болтов. Так как грузы тяжелые, снимать их нужно аккуратно.
Чтобы извлечь бак, потребуется помощь. Одной парой рук справиться сложно. Сначала нужно отсоединить амортизаторы, а затем аккуратно снять бак с пружин и вытащить его. После этого снимают ремень и мотор. В завершении демонтируют шкив, открутив срединный болт. Если он заржавел, его смазывают WD-40.
Внутри барабана находятся подшипники. Чтобы снять их, бак нужно разобрать. Если он спаян, его пилят ножовкой. Этот процесс очень трудоемкий и не все мастера берутся за такую работу. В этом случае проще приобрести новый барабан. При условии, что бак разборный, замена подшипников не составит особого труда.
Выполнив указанную последовательность действий, можно полностью разобрать стиральную машину.
С вертикальной
Разобрать машинку с вертикальной загрузкой сложнее. Встречаются такие приборы в России редко.
Порядок действий следующий:
- открутить винты, расположенные по бокам;
- сдвинуть блок в свою сторону;
- отсоединить все провода;
- извлечь панель стиральной машинки.
Дальнейший разбор прибора проводится по тому же типу, что и стиральной машины с фронтальной загрузкой: снимают лоток, панели, хомут. Завершается процесс снятием барабана, заменой или ремонтом вышедших из строя деталей.
Алгоритм работ по замене электронного модуля управления в стиральных машинах Candy
Отключите прибор от питания. Проверьте, что ручка селектора программ находится в положении «выкл.» и зафиксируйте ее липкой лентой. Открутите винты верхней панели
Обращаем внимание: в некоторых стиральных машинах Candy может использоваться нестандартный тип винтов — будьте готовы. Отодвиньте верхнюю крышку, снимите корпус дозатора, выкрутите болты, которые держат его, полностью уберите крышку и боковые панельки (они легко выдвигаются). Выкручиваем винты в передних углах машинки (если смотреть на нее сверху)
Теперь аккуратно отожмите пластиковые зажимы, которые удерживают лицевую панель машинки, на которой размещены органы управления прибором. Проверьте, не пережаты ли провода. Плата удерживается несколькими защелками, отсоединим их. Сфотографируйте положение разъемов и отсоедините плату. Установите новый модуль, ориентируясь по фотографии. Проведите обратную сборку
Выкручиваем винты в передних углах машинки (если смотреть на нее сверху). Теперь аккуратно отожмите пластиковые зажимы, которые удерживают лицевую панель машинки, на которой размещены органы управления прибором. Проверьте, не пережаты ли провода. Плата удерживается несколькими защелками, отсоединим их. Сфотографируйте положение разъемов и отсоедините плату. Установите новый модуль, ориентируясь по фотографии. Проведите обратную сборку.
Замена модуля в стиральной машине Candy требует частичной разборки машинки. Есть риск перепутать болты, сломать пластиковые фиксаторы, пережать провода, установить незапрограммированный модуль… Чтобы исправить эти оплошности придется вызывать мастера, так как они способны привести к капитальным поломкам и переплатам. Проще и выгоднее сразу же при выявлении заказать профессиональный ремонт на дому.
Автор перевода Elremont
Как проверить исправность двигателя своими руками
Поскольку сегодня используются только коллекторные и инверторные моторы, рассмотрим пути диагностики на их примере.
Прямоприводной тип
Проверить его исправность в домашних условиях сложно. Можно использовать системное тестирование, если оно предусмотрено в вашей модели стиралки. Также самодиагностика может выдавать код неисправности на дисплее машины. Расшифровав код, вы поймете, в чем проблема и стоит ли обращаться в мастерскую.
Если вы все-таки решите снять двигатель, делайте это правильно:
- Отключите стиральную машинку от питания.
- Снимите заднюю крышку, выкрутив болты по периметру.
- Под ротором двигателя расположены винты, которые крепят проводку. Их нужно выкрутить.
- Выкрутите центральный болт, удерживающий ротор. Для этого используйте головку на 16 (для модели LG).
- При откручивании болта второй рукой удерживайте ротор, чтобы он не вращался.
- Снимите сборку ротора.

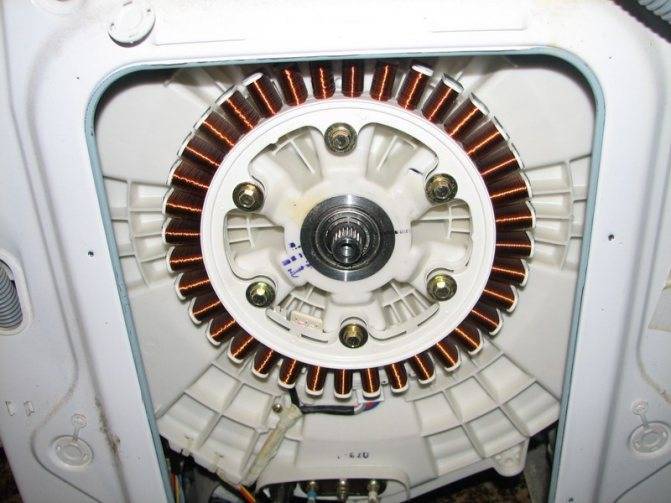

- За ней расположена сборка статора, которую удерживают 6 болтов.
- Для их выкручивания возьмите головку на 10.
- Отсоедините разъемы проводки от статора.
Можно начинать осмотр и проверить работоспособность двигателя.
Коллекторный тип
Существует несколько способов проверки коллекторного двигателя. Но сначала достаньте мотор из корпуса:
- Снимите заднюю крышку СМА.
- Отсоедините провода от двигателя.
Открутите болты и вытащите мотор из корпуса.
Приступите к диагностике. Соедините провода обмотки статора и ротора, как указано на схеме ниже. Затем подключите обмотку к электричеству 220 Вольт. Если ротор начал вращаться, считается, что прибор исправен.
Как поступить, если стиралка Indesit на гарантии?
Если стиральная машинка Индезит выдает ошибку, указывающую на поломку платы управления, можно попытаться перезагрузить технику. Возможно, просто случился сбой в работе из-за перепада напряжения.
Для этого поступают следующим образом:
- поворачивают ручку программатора в нейтральное положение;
- нажимают и удерживают кнопку «Старт/Пауза» в течение 5 секунд;
- оставляют машинку выключенной на 15 минут;
- пытаются снова запустить ее в работу.
Если никаких изменений не произошло, необходимо обращаться в сервисный центр, занимающийся гарантийным обслуживанием приобретенной бытовой техники. С собой необходимо взять гарантийный талон, подтверждающий право на бесплатное обслуживание. В сервисе должны выполнить экспертизу, определить причину поломки и устранить ее.
Если с момента покупки прошло не более 15 дней, то покупатель вправе требовать вернуть деньги или заменить машинку на аналогичную. Однако если техника была приобретена через Интернет, это срок сокращается до одной недели.
Гарантийный срок работы стиральной машины Индезит составляет 1 год. Чтобы иметь возможность получать сервисное обслуживание, перед покупкой нужно убедиться, что в талоне проставлены все печати.
Иногда происходит так, что в городе нет официального сервисного центра. В этом случае со сломанной машинкой нужно отправиться в магазин. Продавец обязан забрать технику на экспертизу. Взамен покупателю выдается акт приемки с печатями, с датой и подписью ответственного лица.
Если магазин отказывается принять товар, то необходимо обращаться в суд.
Устранение повреждений автомата Самсунг
Представляем вам схему устройства, которая будет как нельзя кстати для ремонта. Техническое наполнение машинок разных марок примерно одинаково. Если вы уже когда-то сталкивались с заменой запчастей стиралки, то вам будет легче справиться с очередным ремонтом.
Перечень комплектующих частей стиральной емкости: 1 – нагревательный элемент (ТЭН); 2 – передняя часть бака; 3 – передние скобы, всего 5 шт.; 4 – скоба ТЭНа; 5 – проставки ТЭНа, 2 шт.; 6 – винты, 3 шт.; 7 – накладка; 8 – шайба; 9 – винт; 10 – барабан; 11 – уплотнительная манжета; 12 – задняя часть бака; 13, 14 – зажимы бака, всего 9 штук
Теперь можно начать повествование об отдельных видах поломок и способах их ремонта.
№1: непредвиденная остановка во время стирки
Самой распространенной причиной является недостаточный напор воды. Тогда машина останавливается, и чтобы запустить ее вновь, ее нужно отключить, а потом снова включить. Если загружено много белья, чтобы машина заработала, достаточно ее отключить и вынуть излишек.
Со всеми проблемами остановки стиралки во время работы можно разобраться достаточно быстро, если грамотно определить причину, которая не связана с выходом из строя частей оборудования
Если произошел обрыв в шнуре питания или изначально плохой контакт в кнопке питания, тогда устройство периодически отключается само. Машина может остановиться, также если она не размещена ровно и присутствует некоторый перекос.
№2: затруднения с набором воды
Чтобы устранить данную проблему, сначала следует проверить напор воды в водопроводной системе, а также убедиться в том, что хорошо открыт вентиль, подающий воду в машину.
Если все в порядке, то следует проверить на наличие мусора и посторонних предметов расположенные на вводе заливочный вентиль, шланг, а также фильтр очистки
Следует знать, что свободный конец подключаемого снизу сливного шланга должен располагаться на высоте более 2/3 от высоты устройства, иначе вода будет сразу выливаться из машины.
№3: появление течи из агрегата
Для объяснения данной неполадки существует много причин. Иногда достаточно просто хорошо почистить контейнер для порошка – из-за его засорения вода может просто из него вытекать.
Чаще всего причиной затопления, созданного стиральной машинкой, является повреждение или отсоединение сливного или заливочного шлангов. Течь может возникнуть также при разгерметизации соединений
Если, проверив эти шланги, вы убедились, что с ними все в порядке, то причина кроется в уплотнительном кольце.
Нужно проверить плотность примыкания уплотнителей, как в дверце, так и в соединении заливочного шланга. Если они изношены, их следует заменить. Затем нужно проверить сливной насос и шланг на предмет нахождения в них застрявших там посторонних вещей.
№4: поломки и износ ТЭНа
Следовательно, не нагревается вода для стирки. Это происходит по причине выхода из строя ТЭНа, но не спешите его менять – это может быть и повреждением электропроводки.
Поэтому следует тщательно проверить всю электрическую цепь, а также контакты самого ТЭНа с помощью мультиметра. Если же тестер показывает наличие напряжения во всей цепи, то это значит, что ТЭН все же придется заменить.
Для того чтобы извлечь нагреватель, нужно отсоединить все провода и датчики, а затем открутить закрепляющую его гайку, потом достать ТЭН
Место, где установлен нагреватель, следует тщательно почистить, только после этого можно будет ставить новый ТЭН.
№5: шум и вибрация при работе
Чаще всего причиной шума бывает неправильная установка машины. Из-за этого агрегат производит сильный гул при отжиме. Для этого положение машины нужно выровнять с помощью уровня.
Но иногда излишний шум может возникать из-за сильного износа подшипников. Чинить их невозможно – только менять. Для неопытного ремонтника это довольно сложная задача, потому что может понадобиться распиливание и последующее склеивание неразборного бака, за которым находится подшипник.
Поэтому если вы не уверены в своем умении, то не беритесь за это дело, лучше вызвать мастера из сервисного центра. Но если бак вашей машины можно разобрать, то эта задача может быть вам под силу. Для этого нужно извлечь бак, затем разобрать его, открутив болты и отсоединив защелки креплений.
Подшипник нужно снимать с помощью специального съемника или молотка. Предупреждаем, что действовать молотком нужно очень аккуратно, чтобы не повредить детали
После того, как негодный подшипник уже снят, следует тщательно очистить вал, проверить, изношен ли он, а потом только установить новый подшипник.
Замена ТЭНа
Если в стиральной машине ломается нагревательный элемент, то основным признаком такой неисправности является отклонение в температурном режиме устройства. Некоторые модели могут принудительно остановить процесс работы, при этом появится код ошибки «Н1» на табло. Причина, по которой выходит из строя ТЭН стиральной машины, типична для любого водонагревательного элемента.
Если вода, подающаяся в устройство имеет высокую степень жёсткости, то при частом нагреве жидкости до высокой температуры образуется накипь. При значительном слое отложений снижается эффективность работы нагревательного элемента, а сам ТЭН выходит из строя в результате чрезмерного нагрева внутреннего сопротивления. Если ТЭН перегорел, то потребуется его заменить на заведомо исправный элемент, который предназначен для использования только в конкретной модели бытового прибора.
Процесс замены ТЭНа осуществляется в таком порядке:
- Снять переднюю панель устройства.
- Извлечь неисправный элемент.
- Установить новый ТЭН.
- Произвести сборку стиральной машины.
Особенностью демонтажа нагревательного элемента стиральных машин Samsung является необходимость снятия передней стенки бытового прибора. Несмотря на то, что для доступа к ТЭНу потребуется снять значительное количество элементов и механизмов, хорошей новостью для самодеятельного мастера будет являться отсутствие необходимости в перемещении устройства, а также отключении его от коммуникаций.
Передняя панель снимается в такой последовательности:
- Открутить дренажный фильтр и слить воду.
- Снять дозатор и открутить 2 болта.
- Открутить болт на панели управления.
- Не снимая панели управления, отодвинуть её в сторону.
- Резиновую манжету загрузочного люка вывернуть в барабан.
- Снять нижнюю панель.
- Открутить 4 крепления находящиеся за нижней панелью.
Теперь можно снять переднюю панель, за которой находится нагревательный элемент устройства. Прежде чем приступить к извлечению ТЭНа рекомендуется проверить его с помощью мультиметра. Для этого необходимо:
- Включить прибор и перевести его в режим измерения сопротивления до 200 Ом.
- Отсоединить провода от температурного датчика.
- Подсоединить плюсовой щуп мультиметра к одному контакту ТЭНа, а минусовой – ко второму.
Если сопротивление будет полностью отсутствовать, то нагревательный элемент подлежит замене.
Снятие неисправного элемента осуществляется в следующем порядке:
- Торцевым ключом открутить гайку находящуюся между контактами ТЭНа.
- Ухватившись за оба контакта аккуратно расшатать нагревательный элемент.
- Протолкнуть шпильку, на которую была накручена гайка, с помощью молотка или торцевого ключа.
- Поддеть ТЭН отвёрткой.
- Потянуть за контакты и извлечь нагревательный элемент из паза.
Установка нового ТЭНа осуществляется в такой последовательности:
- Проверить мультиметром новый элемент.
- Смазать машинным маслом уплотнитель.
- Установить новый элемент.
- Поставить датчик температуры.
- Подключить провода к клеммам.
После установки ТЭНа, сборка передней панели осуществляется в порядке обратном снятию.
Ищем прошивку
Итак, один из самых важнейших этапов предстоящего ремонта – подбор подходящего именно для вашей модели СМА программного обеспечения. Искать прошивку советуем на сайте bineep.ru, где представлена обширная бесплатная база программ для всех автоматических стиралок. Интерфейс портала достаточно прост. В строку поиска необходимо вписать модель машинки-автомата без пробелов, дефисов и пр. Допускается указывать знаки «/» и «.», присутствующие в обозначении моделей некоторых стиралок.
После того, как вы укажете наименование модели, следует кликнуть кнопку «Найти». Система выведет подходящие для перепрошивки программы
Также следует обращать внимание на продуктовый код машинки. В некоторых случаях, на одну модель СМА приходится несколько вариантов этого кода. То есть, продуктовый код подробнее описывает модель, поэтому, выбирая прошивку, смотрите и на этот параметр
То есть, продуктовый код подробнее описывает модель, поэтому, выбирая прошивку, смотрите и на этот параметр.
К примеру, портал может выдать информацию, что такая-то программа применяется до S/N 40829…., другая – от S/N 40425… Это значит, что если серийный номер больше указанного значения, лучше выбрать прошивку, например, 30815480000, если меньше, то 30815480201.
Когда возможен самостоятельный ремонт?
Ремонт электронной платы своими руками без привлечения специалистов возможен при следующих поломках:
- Сбой в работе датчиков управления. Как правило, данная поломка возникает по причине засора либо засаливания контактов в ручке регулировки. Признаки поломки:
- Сбой в функционировании датчиков программатора. Преимущественно возникает по причине засаливания и засорения контактов в ручке регулировки. Основные симптомы: регулятор вращается достаточно туго, отсутствие отчетливого щелчка при его вращении. Для устранения поломки следует почистить ручку регулятора.
- Наличие нагара. Как правило, это касается старых агрегатов. Нагар обычно скапливается на силовых катушках фильтра. Устранить проблему можно посредством щеточки либо обычной ветоши,
- Сбой в работе датчика замка люка. Преимущественно возникает по причине его замыливания либо засаливания. Для решения вопроса также достаточно его чистки,
- Машинка не запускается либо обороты барабана нестабильны. Для устранения этой поломки необходимо подтянуть шкив,
- Металлическая часть стиральной машины бьется током, в результате чего модуль управления может заблокировать работу агрегата. Для решения подобной проблемы следует заземлить стиральную машину.
Ремонт стиралки своими руками
Демонтаж, как и ремонт модуля, не отличается особой сложностью. Все, что необходимо это снять переднюю панель и добраться до места установки платы. После чего ее легко можно снять.
Современные модификации стиральных машин устроены так, что клеммы устройства управления невозможно установить в неправильном положении, что сильно облегчает выполнение задачи. Однако при выполнении демонтажных работ нужно обязательно запомнить, что куда подключено, чтобы можно было потом без проблем собрать все обратно.
Однако есть моменты, когда лучше ремонт платы управления доверить профессионалу.
Основными признаками того, что лучше обратится к мастеру являются:
- на электронной плате имеются места измененного цвета в виде подпалин и потемневших дорожек,
- шляпки конденсаторов прорванные (обычно в месте крестообразной насечки) либо явно выпуклые,
- потемнение места монтажа главного процессора,
- на демпфирующих катушках визуализируются очаги выгоревшего покрытия,
- ножки микросхемы обладают неоднородным окрасом.
Причины поломки модуля управления
Главными причинами выходя из строя данной детали стиральной машины выступают:
- Заводской брак. Такое бывает крайне редко, но все же случается даже у известных брендов. Заводской брак вполне можно определить визуально, к примеру, при наличии некачественной пропайки контактов, а также по наплывам флюса и отслаивающимся дорожкам. Если агрегат находится на гарантии, то демонтировать самостоятельно модуль управления не стоит, а лучше сразу обратится в сервис гарантийного обслуживания для ее замены. Брак проявляется достаточно быстро в течении нескольких недель после начала ее эксплуатации,
- Резкие перепады в электросети. Пожалуй, это основная причина по которой модуль управления стиральной машины выходить из строя. Уровень напряжения, который нужно соблюдать, как правило, указан в инструкции по эксплуатации агрегата,
- Несоблюдение правил технической эксплуатации стиральной машины,
- Попадание воды либо влаги в электронную систему. Многие производители стиральных машин стремятся исключить возможность попадание влаги в электронную плату. Довольно часто для реализации этих целей блок управления заливают компаундом и плата становится герметизированной. Если же осуществить запуск стиральной машины при «мокрой» плате управление агрегатом будет заблокировано.
Вода в модуль управления чаще всего попадает при работе машинки в аварийном режиме либо при ее перемещении.
Также данный узел может выйти из строя по причине попадания в него грызунов, насекомых. В данном случае ремонт модуля управления своими руками будет заключаться в прочистке и просушке электронной платы.
