Ремонт напольных весов своими руками

Ремонт электронных весов самостоятельно: калибровка прибора

Все электронные весы действует по одному и тому же принципу, а значит, их основные неисправности имеют похожую природу. Весы устроены так, что в любой момент может сбиться их датчик. Тогда вы можете заметить, что они врут, или просто скачет цифровая электрическая панель. Почему же они сбились, что можно сделать, и как исправить ситуацию?

Людям, которым хоть немного знакомы законы физики, настроить электронные весы самостоятельно не составит особых проблем. Достаточно внимательно выполнить все процедуры по устранению неисправности.

Самостоятельный ремонт весов хорош еще тем, что таким образом мастерская вам не нужна, и вы сможете сэкономить деньги на вызове мастера. К тому же в основном неисправность оказывается пустяком, и выполнить её самостоятельно не составит особых усилий. Возможно, в вашем приборе, просто разрядилась батарейка. А может необходимо выполнить калибровку.

Когда приходит необходимость откалибровать веса следует выполнить следующее:

• Нажмите на кнопку включения;
• Удерживайте ее, пока на табло не появится слово “CAL”;
• Поставьте на весы предмет, массу которого вы знаете точно;
• Увидев цифровое значение массы, отрегулируйте показатель;
• После того, как на экране появится надпись “PASS”, удалите надпись;
• Выключите весы и снова включите.

Теперь ваш прибор должен работать нормально. Если проблемы продолжаются, ищите причины в другом месте.

Что нужно для разборки и ремонта весов

В дорогих моделях можно просто открутить корпус от поверхности весов. А в целом, в большинстве случаев плата весов с датчиками и их поверхность приклеиваются друг к другу.

Чтобы разобрать склеенные весы, в целом пригодится тот же набор инструментов, что и при замене экрана на телефоне.
Как минимум для разборки понадобится фен (можно использовать паяльный, строительный или для сушки волос) и пара медиаторов или пластиковых карточек (подойдут и обычные магазинные карточки, или можно сделать из пластмассовой бутылки медиаторы).
Также не помешает металлическая лопатка и пинцет для более тонкой работы с проводами. И не забываем про маленькую крестовую отвертку.
Если у вас есть бензин Калоша, спирт или водка – это намного упростит процесс разборки. Еще понадобится шприц, чтобы можно было точечно дозировать бензин или спирт.

Непосредственно для самого ремонта понадобится паяльник, флюс (RMA223 или можно использовать простую жидкую канифоль) и припой (не обязательно, но желательно).
Для ремонта весов нельзя использовать паяльную кислоту. Это категорически не стоит делать.

Чтобы снова собрать весы понадобится клей B7000 или двухсторонний скотч.

Как починить электронные весы?

Если дело не в батарейках и вы настроены самостоятельно починить напольные электронные весы, действуйте по такой инструкции.

Шаг 1. Разберите устройство

Прежде всего, устройство необходимо разобрать. Для этого извлеките 2 3-х вольтовые батарейки, чтобы обесточить прибор и открутите болтики на нижней крышке

Шаг 2. Проведите визуальный осмотр

Под крышкой вы увидите 4 ножки, печатную плату, батарейный отсек, экран с кнопками и провода, соединяющие все эти элементы. У передних и задних ножек есть небольшое отличие — резиновое кольцо и дополнительные контакты с проводами. При первом нажатии на весы, резиновое кольцо должно сплющиваться, а контакты замыкаться и как результат — весы включаются. После включения, прибор ждет замыкания обеих кнопок, это будет означать, что человек встал на весы двумя ногами.

Внимательно все осмотрев, исследуйте:

• Качество электрических соединений.
• Монтаж электронной платы.
• Целостность всех деталей.

Шаг 3. Определите механическую неисправность и устраните ее

После визуального осмотра определите характер неполадок и приступайте к ремонту:

1. Любые оторванные провода припаяйте на место.
2. Если шлейф, соединяющий плату и дисплей неплотно примыкает, то немного приподнимите плату и, как можно плотнее, прижмите ее к дисплею.
3. Потом возьмите маленький деревянный брусочек и установите его в нижней части корпуса. Таким образом, брусочек будет выступать в качестве фиксатора.
4. Если весы перестали работать из-за попадания в них пыли и мусора, то осуществите чистку прибора. Делайте это аккуратно, чтобы не повредить контакты и микросхемы.
5. Если погнуты внутренние рамы, то выровняйте их, используя стандартные измерительные инструменты: строительный уровень, уголок, штангенциркуль. Эта неисправность может произойти в случае, если на весы встал человек с избыточным весом и погнул ножки.
6. Если повреждены дорожки электронной платы, то зачистите место дефекта мелкой наждачкой, обезжирьте и пролудите. Сверху повреждения осуществите припайку перемычки или большого слоя олова. В завершение — поврежденное место покройте лаком (подойдет и лак для ногтей).
7. Если весы использовались долгое время, то контактные концы устройства истончились. Найдите реле, в котором они износились и произведите замену контактов. Произведите и припайку контактов для надежности.

Шаг 4. Определите неисправность с помощью тестера

Если визуально весы в порядке, то для нахождения неисправности используйте тестер:

1. Каждый датчик аккуратно отпаяйте от платы.
2. Измерьте сопротивление между тремя проводами.
3. Во всех 4 углах показатели должны быть одинаковыми, если где-то будет разрыв, то поломка обнаружена.

Инструкция по устранению неполадки:

1. Аккуратно расковыряйте клей (компаунд), закрывающий пластину. Помните, что любое механическое повреждение детали может привести к полному отказу узла.
2. Внутри будет находиться медная пластина с тремя проводками. Если один из проводков оторван, то восстановите электрическое соединение.

Что делать если проблема в датчике?

Если датчик полностью неисправен, то можно найти другой с идентичными параметрами, чтобы весы не сильно “врали”.

Чтобы не использовать специальную аппаратуру для калибровки, есть небольшие хитрости, которые помогут исправить ситуацию с поломанным датчиком:

• Попросту освободить его от нагрузки.
• С помощью обычных резисторов имитировать нужные значения нулевой нагрузки.

В первом случае, хитрость сработает, если датчик был неверно откалиброван ранее или врал. А во втором случае — процесс выполняется просто, ведь сопротивление вы ранее уже измерили. Неисправный датчик просто отсоедините, и пусть он выполняет роль ножки (сумматоры будут засчитывать вес данной ножки как ноль), а остальные датчики подсоедините по схеме и уложите внутрь корпуса.

Шаг 5. Соберите устройство

Все детали поставьте на место, батарейки вставьте в отсек, закрутите болты. Произведите контрольное взвешивание.

Как видите, отремонтировать напольные весы электронные не так сложно, ведь это всего лишь кучка резисторов и маленькая электронная плата. Но если весы находятся на гарантии, то доверьте это дело профессионалам.

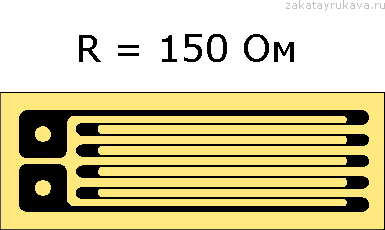

Проверка исправности тензодатчиков

Так как внешний осмотр печатной платы на предмет некачественных паек проводов и элементов неисправностей не выявил, пришлось заняться детальной проверкой тензодатчиков.

Для исключения влияния элементов схемы на сопротивление тензодатчиков по два из трех проводов каждого из тензодатчиков были отпаяны (красного и черного цветов). Далее с помощью мультиметра, включенного в режим измерения сопротивления, было измерено сопротивление каждой из восьми пленок тензодатчиков. Сопротивление каждой из них было равно и составило 1,0 кОм.

Несмотря на равенство сопротивлений тензодатчиков решил добраться до них для визуальной проверки на наличие механических повреждений.

Металлическая пластина, на которой был установлен тензодатчик, фиксировалась в корпусе с помощью двух защелок. Для освобождения пластины достаточно отвести с помощью отвертки в сторону одну из них.

После извлечения пластины оказалось, что ножка на ней надежно зафиксирована и поэтому не отделяется.

Оказалось, что в ножке есть углубление, в котором размещалась пластина и дополнительно фиксировалась двумя защелками.

Осмотр всех четырех пластин не выявил их деформации, тензодатчики были покрыты пластичным компаундом. Провода были целые.

Механические весы

В отличие от электронных приборов, механические весы считаются едва ли не «неубиваемыми». Однако они тоже могут потерять работоспособность, и вам придётся заняться их ремонтом.

Для начала нужно разобраться в строении прибора и принципах его работы. Механические весы действуют следующим образом:

1. Человек, вставая на устройство, давит своим весом на пересекающиеся друг с другом рычаги под корпусом. Именно они отвечают за равномерное распределение действующей нагрузки по поверхности.

У поломки механического прибора может быть не так много причин. Если вы уверены, что значения на устройстве неточные, не спешите разбирать его и искать поломку внутри. Скорее всего, просто слегка сбилась шкала. Её легко можно подрегулировать шестерёнкой, которая находится на корпусе под шкалой. Когда у меня были механические весы, мне часто приходилось так делать, особенно после того, как я увидела моего пса, который самозабвенно таскает весы по комнате.

Неисправности соединительных деталей корпуса

Чаще всего поломка весов происходит при раздвижении створок корпуса прибора в разные стороны. Внутри устройства есть две металлические детали, удерживаемые там за счёт придавливания частей корпуса. Именно они при таком воздействии выпадают со своих мест. Их нужно установить в прежнее положение.

1. Разберите весы. Их створки скрепляются четырьмя пружинками. Плоской отвёрткой отсоедините два крючка на краях пружинок (они находятся на задней поверхности корпуса сверху). Крючки должны быть затянуты пружинками внутрь.

Неисправность пружины

Если соединительные детали в порядке, видимых повреждений на корпусе весов нет, а стрелка на шкале не движется, значит, проблема в пружине. Либо она отсоединилась от шестерёнки, либо заржавела.

1. Снимите корпус весов и отсоедините диск шкалы. Он крепится к механизму шурупом или болтом, в зависимости от модели. Проверьте все места, где пружины крепятся к деталям и поверхностям. Если обнаружите поломку, устраните её, прикрепив пружину на место.

Помимо этих неисправностей, у механических весов могут быть и другие поломки. С ними собственными руками справиться вряд ли удастся. Например, если вышла из строя главная пружина или сломалась шестерёнка, вам потребуются эти запчасти в исправном виде на замену. Найти и установить их сложно. Гораздо проще отнести неисправные весы в ремонтную мастерскую, тем более что их починка будет стоить совсем недорого.

Видео: самостоятельный ремонт напольных механических весов

Как видите, неисправности напольных весов любого типа, как электронных, так и механических, обычно совсем не страшны, и устранить их достаточно просто. Кроме инструментов вам понадобится только терпение, внимательность и аккуратность.

Источник

Устранение наиболее частых поломок

Для успешного ремонта потребуется выполнить простой алгоритм действий. Если человек хочет узнать, как отремонтировать весы напольные электронные, он должен ознакомиться с пошаговой инструкцией починки.

Ремонт датчиков

Если весы сломались из-за датчиков, в первую очередь потребуется установить вид проблемы (искривление датчика, отрыв провода, полная поломка). Если неисправность связана с искривлением конструкции, ее потребуется выпрямить. Чаще всего выходит из строя один из тензодатчиков. В таком случае потребуется выполнить следующие действия.

Провода, соединенные с тензометрическим датчиком

Если датчик полностью сломан, его заменяют. Самостоятельно найти и купить подходящую запчасть достаточно проблематично

При поиске нового тензодатчика необходимо обращать внимание на его совместимость с устройством. Приобретать его лучше в специализированных магазинах

При покупке необходимо пользоваться помощью консультантов. Новый датчик потребуется закрепить в посадочном месте, а также припаять к нему провода.

Починка шлейфа

Ремонт шлейфа обычно требуется, когда на дисплее цифры отображаются не полностью. Шлейф — это набор проводов, который внутри устройства соединяет дисплей и плату. Чтобы оценить состояние этого элемента и провести ремонт, выполняют следующие действия:

Нечеткое отображение цифр на дисплее (пример на картинке) может быть связано с его поломкой или некачественным соединением проводов

Можно использовать специальный токопроводящий клей, чтобы прижать шлейф и все контакты к плате. После этого проблема должна исчезнуть

Проводить все работы по приклеиванию или припаиванию нужно с большой осторожностью. Есть вероятность повреждения платы при неаккуратных действиях

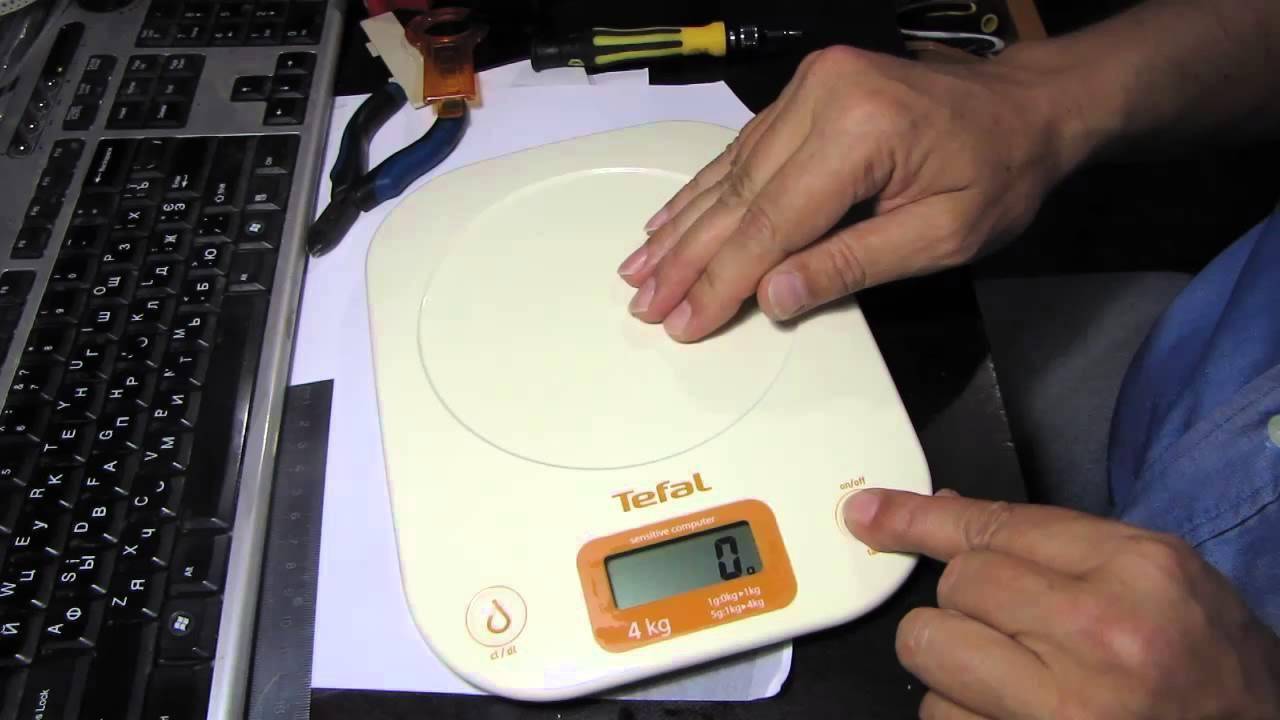

Калибровка устройства

В некоторых случаях неисправность связана с неправильной настройкой датчиков. Некорректные данные на дисплее могут отображаться, если по какой-то причине не была произведена калибровка. Современные весы автоматически калибруются каждый раз, когда оказываются на новом месте.

Некоторые весы позволяют проводить калибровку в ручном режиме. Для этого потребуется выполнить следующие действия:

Чистка соединений

Иногда весы не работают из-за скопившейся пыли и грязи. В таком случае потребуется просто почистить их. Стоит отметить, что чистка электронного устройства является еще и профилактикой его поломки. Потребуется разобрать устройство и при помощи специальной щетки избавиться от пыли на плате и тензодатчиках.

Внутреннее устройство весов — все эти элементы должны быть тщательно очищены

Проводить чистку нужно с большой аккуратностью. Главное, не оторвать провод или шлейф. Пыль может серьезно искажать значения, если она находится в большом количестве возле датчиков. Для качественной и безопасной очистки можно использовать ветошь. Данный материал не навредит плате и не оставит внутри никаких лишних элементов.

Когда невозможно провести ремонт дома

В первую очередь ломаются тензодатчики. Они начинают отправлять неправильные данные. На длительность работы влияют условия эксплуатации. Если весы используются ежедневно (например, для взвешивания в спортзале), то они выйдут из строя быстрее.

Стандартная процедура взвешивания. Иногда приводит к выходу прибора из строя

Если нет времени на самостоятельную диагностику и ремонт — поход к специалистам отличная альтернатива. Многие компании осуществляют ремонт напольных весов. У них имеется необходимый инструмент, а также запчасти.

Прежде чем переходить к диагностированию или устранению неполадки, человек должен внимательно изучить полезные статьи и прочитать инструкцию напольных весов. Ни в коем случае нельзя продолжать использовать изделие с поломкой. Это может привести к полному выходу из строя устройства.

Если у человека сломались весы, есть несколько путей решения проблемы. Иногда ремонт может быть дороже покупки нового устройства, особенно если речь идет о бюджетных приборах.

О том, на что стоит обратить внимание при выборе торговых напольных электронных весов, читайте в нашей статье

Характеристики весов

Как утверждают специалисты, абсолютно точно выяснить массу в результате взвешивания практически невозможно, потому что всегда имеются в наличии факторы, мешающие этому:

1. Правильная и точная установка весов.
2. Температура окружающей среды.
3. Физическое самочувствие оператора и многое другое.

Погрешность у каждого вида весов индивидуальная и может изменяться от 1 до 100 г, она обязательно указывается в паспорте изделия.

Наибольший и наименьший пределы взвешивания — это границы измерения. Они напрямую зависят от массы объекта, который необходимо взвесить: например, тушку птицы можно взвесить на весах с ограничением в 15 кг, но определить вес четверти туши свиньи уже не удастся, как и взвесить точно на весах с ценой деления 100 г пакетик со специями в 10 г. Диапазоном взвешивания называется область между наименьшим и наибольшим пределом взвешивания. Метрологическая характеристика изделий называется классом точности. Цена деления шкалы прибора — это разница между соседними делениями, она может быть разной, в зависимости от предельного веса.

Чувствительность — это отношение сигнала на выходе измерительного прибора к величине, вызывающей его изменение, она может быть относительной или абсолютной. Замеряется при изготовлении изделия в заводских условиях. Одной из главных характеристик считается и показатель надежности или вероятности безотказной работы; срок службы; стойкость к внешнему воздействию, а для электромеханических и электронных вариантов — параметры электрического питания.

Класс точности

Их сегодня, согласно OIML, всего три класса: специальный, высокий и средний. Присваиваются они на основании испытаний при приемке изделия ОТК на заводе, при этом нормируются погрешности прибора или насколько весы могут показывать неточный результат. Любые весы, находящиеся в государственной торговой точке, поверяются не реже одного раза в год.

На вопрос покупателей, врут ли весы в супермаркетах и магазинах, можно дать конкретный ответ: это может произойти только при нарушении калибровки. Это место опломбировано, и за его вскрытие следует весомое денежное наказание всех причастных к делу, продавца и руководителя. Поэтому владельцы или продавцы идут другими методами: устанавливают на площадку для размещения товара прозрачный лист пластика — весит он не более 100 г, но учитывая пропускную способность супермаркета самообслуживания, результат довольно ощутимый, но не в пользу покупателя.

Подготовка весов к работе

Основные правила пользования весами и уход за ними. Перед началом работы буфетчик должен убедиться в равновесии ненагруженных весов и правильной их установке. При установке под ножки весов нельзя ничего подкладывать. Пели товары взвешиваются в таре (посуда, бумага, пакет), то на чашку весов с гирями подкладывают такую же тару или предварительно взвешивают посуду.

Взвешиваемый груз и гири надо класть на площадку весов плавно, избегая толчков и ударов. Снимать взвешенный товар можно лишь после того, как равновесие весов установится. При взвешивании надо пользоваться только гирями, а после взвешивания их следует немедленно снять с весов.

На весах, не защищенных от действия ветра, дождя или снега, взвешивать товары запрещается. Запрещается также взвешивание на весах грузов больше предельной нагрузки весов и менее допустимых наименьших нагрузок.

Ежедневно по окончании работы рекомендуется насухо протирать весы чистой полотняной тканью с несколькими каплями вазелинового масла или костного жира. При появлении ржавчины обыкновенные весы разбирают, протирают бензином, обмывают горячей водой с мылом и насухо протирают тряпкой с каплями вазелина. Запрещается чистить призмы, шкалы, коромысла и гири наждаком, песком или шкуркой.

Источник

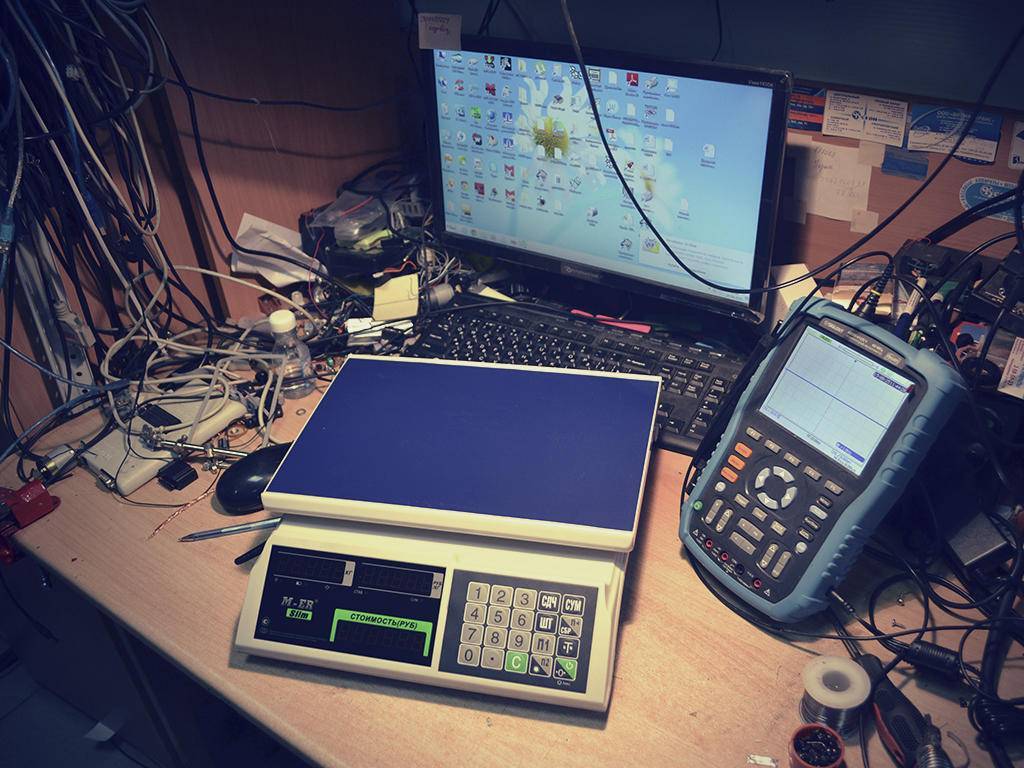

Как включить и настроить торговые весы?

Принцип проведения калибровки весового оборудования может несколько отличаться, в зависимости от его функционального назначения и разновидности. Если вы задаетесь вопросом, как настроить весы настольного типа для торговли, то данная процедура проводится по достаточно простому алгоритму:

• На встроенном пульте управления нажмите специальную клавишу, которая переведет электронику в соответствующий режим.
• На платформу устанавливается специализированная калибровочная гиря, которая имеет определенную эталонную массу.
• Спустя небольшой промежуток времени гиря снимается с платформенной поверхности.

Важно! Установка точных значений массы на оборудовании определяется в автоматическом режиме. Данная процедура управляется за счет инсталлированного в электронное устройство программного обеспечения

При покупке торговых весов владельцу в обязательном порядке выдается сопроводительная документация, где уточнена определенная периодичность проведения проверок веса.

Важно! Недобросовестные продавцы могут настраивать электронные весы в свою пользу, обычно такая настройка производится за счет изначального программирования упаковочного веса. Поэтому отправляясь на рынок за продуктами, следует быть предельно внимательным и отдавать предпочтение крупным торговым центрам и супермаркетам, которые ценят собственную репутацию

Как проверить весы на точность?

Напольное весоизмерительное оборудование имеет собственные технические характеристики и их нижний предел взвешивания обычно составляет не менее 5-7 кг. Поэтому не следует пытаться проверить точность прибора с помощью гантель, штанговых блинов или наполненных водой трехлитровых банок. Приборы рассчитаны на определение массы человека, а значит — все взвешивания с другим типом распределения весовой нагрузки по платформе могут провоцировать возникновение погрешности в результатах.

Для проверки точности бытового прибора необходимо взвеситься несколько раз и записать полученные результаты. Для получения оптимального результата следует делать не менее 5 взвешиваний.

Важно! При проверке точности весов не следует делать существенных перерывов между взвешиваниями. Тем более, не следует перекусывать, пить воду, переодеваться и совершать другие действия, которые могут повлиять на результат

После совершения ряда взвешиваний следует рассчитать разницу между наибольшим и наименьшим значением полученного веса. Таким образом вы получите показатель погрешности измерений, который не должен превышать значения в 0,4 кг. Если ваше значение превышает данный показатель, то можно сделать вывод, что точность весов нарушена в связи с неисправностью датчиков. Заменить датчики можно в сервисном центре.

Некоторые модели весового оборудования предполагают возможность самостоятельной настройки в два этапа:

• установка предела взвешивания;
• настройка цены деления, которое не должно превышать 50 г.

к содержанию

Классификация

Согласно ГОСТ 29329–92, все типы весов классифицируются таким образом.

1. Область применения.
2. Точность взвешивания: существует два класса точности — средний и обычный.
3. Расположение — встроенные устройства, напольные, настольные, подвесные, стационарные или передвижные.
4. Вид уравновешивающего устройства — механический, электронный или комбинированный.
5. Грузоприемное устройство — бункерное, платформенное монорельсовое, конвейерное, ковшовое или помощи крюков.
6. Способ достижения равновесия — автоматическое, полуавтоматическое и ручное.

Все виды механических весов постепенно заменяют на более совершенные, т. к. они не требуют больших материальных вложений для поддержания работоспособности. У электронных аналогов имеется масса преимуществ, например, в складских помещениях их подключают к компьютеру, чтобы заносить при приеме продукции материалы по назначению в разделы учетной системы.

Делаем ремонт электронных весов своими руками: пошаговая инструкция

Если вы убедились, что причина поломки ваших весов не в батарейках, а где-то гораздо глубже, и настроены самостоятельно отремонтировать устройство, то для начала разберите прибор путем извлечения 2 3-х вольтовых батареек, и открутите болты на нижней крышке корпуса. Затем, проведите визуальный анализ аппарата. Внутри устройства вы найдете 4 ножки, батарейный отсек, печатную плату, провода и экран с кнопками. Передняя и задняя ножка имеют небольшое отличие в виде резинового кольца и дополнительных контактов с проводами.

В момент первого нажатия на весы, резиновое кольцо у исправных приборов сплющивается, замыкается контакт, и весы включаются. После этого система ждет замыкания другой кнопки, что означает вторую ногу человека на весах.

Внимательно осмотрите все детали и оцените качество работы электрических соединений, целостность электронной платы и исправность всех деталей. При обнаружении неисправности определите характер неполадки и приступайте к ремонту.

Пошаговая инструкция по ремонту электронных весов:

• Все оторванные провода нужно припаять на место;
• В случае, если шлейф, который соединяет плату и дисплей примыкает неплотно, то немного приподнимите микросхему и, поплотнее, прижмите ее к дисплею.
• С помощью маленького деревянного брусочка установите нижней части корпуса весов фиксатор;
• Очистите прибор внутри от пыли и мусора;
• Выровняйте внутренние рамы, если в этом есть необходимость;
• Если повреждены дорожки микросхемы, то необходимо зачистить место дефекта наждачкой, обработать место поломки обезжиривающим средством и пролудить. Сверху припаяйте перемычку, после чего следует покрыть лаком поврежденное место;
• В старых весах могли износиться концы контактов, проверьте их и замените при необходимости;

Если все вышеперечисленные процедуры не помогли, то неисправность скрыта глубже.

Очистка компонентов

Бывают случаи, когда весы дают сбои в функционировании из-за скопившихся грязевых и пыльных образований, поэтому их нужно периодически очищать. Очистка одновременно выступает дополнительной профилактикой для оборудования. Выполнение процедуры предполагает полную разборку агрегата и устранение скопившейся грязи с помощью щетки. Проводить работы нужно очень аккуратно, чтобы не повредить шлейф или провод.

Сильно искажать информацию о весе может пыль, осевшая возле тензодатчиков. Использование ветоши при чистке агрегата обеспечит полную безопасность плате и другим элементам техники.

Механические весы

В отличие от электронных приборов, механические весы считаются едва ли не «неубиваемыми». Однако они тоже могут потерять работоспособность, и вам придётся заняться их ремонтом.

Для начала нужно разобраться в строении прибора и принципах его работы. Механические весы действуют следующим образом:

1. Человек, вставая на устройство, давит своим весом на пересекающиеся друг с другом рычаги под корпусом. Именно они отвечают за равномерное распределение действующей нагрузки по поверхности.Механизм напольных весов запускается под воздействием веса человека
2. Длинные рычаги (2 шт.) соединяются с платформой, которая, в свою очередь, объединена с пружиной. Эта пружина хоть и простая, но очень точная, она растягивается строго в соотношении 12:1. К основным рычагам прикреплены два дополнительных: это обеспечивает правильное распределение нагрузки на весах.
3. Под давлением взвешиваемого тела главная пружина растягивается. Соединённая с ней платформа взаимодействует с дополнительной пружиной, а она, в свою очередь, соединена с шестерёнкой, вращающей стрелку вдоль показателей измерительной шкалы.

Неисправности соединительных деталей корпуса

Чаще всего поломка весов происходит при раздвижении створок корпуса прибора в разные стороны. Внутри устройства есть две металлические детали, удерживаемые там за счёт придавливания частей корпуса. Именно они при таком воздействии выпадают со своих мест. Их нужно установить в прежнее положение.

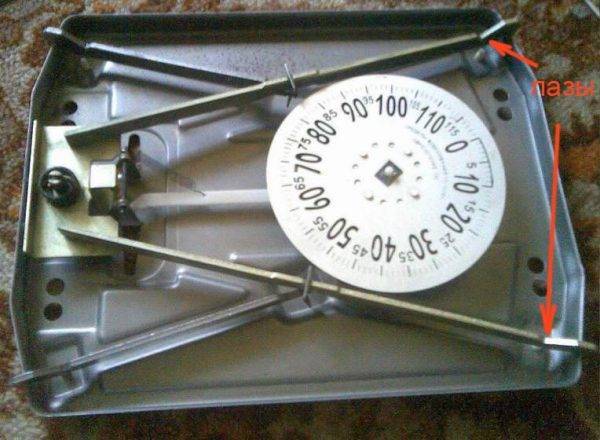

1. Разберите весы. Их створки скрепляются четырьмя пружинками. Плоской отвёрткой отсоедините два крючка на краях пружинок (они находятся на задней поверхности корпуса сверху). Крючки должны быть затянуты пружинками внутрь.Пружинки, на которые указывают стрелки, удерживают корпус весов
2. Как правило, этого уже может быть достаточно для того, чтобы проникнуть внутрь весов, но всё-таки лучше снять крышку целиком, чтобы было удобнее работать дальше.Снимите крышку корпуса, чтобы удобнее было работать
3. На фото ниже вы видите, как выглядят выпавшие детали (1). Их надо установить в пазы, которые видны на рисунке выше. После этого аккуратно поместите крышку на место и закройте. При этом ножки крышки корпуса должны попасть в два других паза (2).Вот эту деталь вам нужно установить на место и зафиксировать
4. Теперь подцепите пинцетом или крючком петли пружинок и притяните их обратно в положение, в котором они были до разборки. При этом плотно сжимайте корпус, чтобы детали не выпали опять. Теперь весы должны работать.

Неисправность пружины

Если соединительные детали в порядке, видимых повреждений на корпусе весов нет, а стрелка на шкале не движется, значит, проблема в пружине. Либо она отсоединилась от шестерёнки, либо заржавела.

1. Снимите корпус весов и отсоедините диск шкалы. Он крепится к механизму шурупом или болтом, в зависимости от модели. Проверьте все места, где пружины крепятся к деталям и поверхностям. Если обнаружите поломку, устраните её, прикрепив пружину на место.Основная пружина механических напольных весов
2. Причиной неисправности пружины может послужить грязь или ржавчина. Если вы столкнулись именно с этой проблемой, раскройте корпус и аккуратно маленькой щёткой или кисточкой очистите все детали от мусора. Ржавчину удаляйте с особой тщательностью.
3. После окончания чистки смажьте все детали и соединения техническим маслом. Очень хорошо в этом случае подходит масло, применяемое в швейных машинках. Так вы значительно продлите срок действия механизма.
4. Когда работы по чистке и смазке закончены, несколько раз вдавите направляющие. Так масло проникнет во все детали механизма, особенно в пружины.
5. Закрепите на место шкалу и проконтролируйте, насколько правильно работают весы. Поставьте стрелку на 0, применяя регулируемый ролик, и соберите прибор. Вам понадобится леска, которой вы вытащите из отверстий пружинки, держащие корпус. Потом ими нужно прижать нижнюю поверхность. На собранный корпус весов поставьте предмет с точно известным весом. Если показания весов точные, значит, вы всё сделали правильно.

Видео: самостоятельный ремонт напольных механических весов

Как видите, неисправности напольных весов любого типа, как электронных, так и механических, обычно совсем не страшны, и устранить их достаточно просто. Кроме инструментов вам понадобится только терпение, внимательность и аккуратность.

• https://womanadvice.ru/napolnye-mehanicheskie-vesy
• https://technosova.ru/dlja-krasoty/napolnye-vesy/ustrojstvo-napolnyh-mehanicheskih-vesov/
• https://afrodita.guru/tehnika-dlya-krasoty-i-zdorovya/remont-vesov-napolnyh.html

Выход из строя элементов питания

Это самая распространенная и одновременно довольно легкая поломка напольных весов, устранить которую своими руками легко и быстро сможет любой даже неподготовленный в техническом плане человек.

Чаще всего с электронными весами всё в порядке — нужно просто заменить элемент питания

Основной признак того, что требуется замена батареек, — это внезапный отказ выводить цифры на экран (он попросту не включается). Чтобы добраться до элементов питания, нужно открутить несколько шурупов или открыть специальную крышку, закрывающую вход в батарейный отсек.

Для проверки работоспособности элементов питания их следует поместить в другой электроприбор. Или можно вставить новые батарейки и наглядно убедиться, что проблема именно в них — напольные весы после этого заработают.

Заключение

Калибровка для электронных весов – необходимый процесс. Со временем точность взвешивания сбивается, поэтому не стоит забывать о профилактической калибровке, тем более что это не сложный процесс, который можно произвести самостоятельно и который не отнимает много времени.

Электронные средства измерений постепенно вытесняют традиционные, механические приборы. Применение электроники повысило точность измерений и удобство снятия показаний, а их оцифровка делает удобным хранение данных и их передачу по современным каналам связи. В этом отношении не стали исключением и бытовые приборы, их производители так же стремятся к массовому внедрению новых технологий. Понять принцип работы любого прибора проще на конкретном примере. Вскроем корпус и изучим устройство напольных электронных весов.

Работа данных и подавляющего большинства других бытовых весов основано на точном измерении электрического сопротивления специального электронного компонента резистивного типа – тензорезистора. Тензорезистор – это ключевой элемент в устройстве электронных весов (тензовесов). Деформируясь под воздействием веса взвешиваемого предмета, электрическое сопротивление тензорезистора изменяется пропорционально весу.

Тензорезисторы широкого спектра применения изготавливаются в виде спиральной, замкнутой, тонкой дорожки из металлической фольги путем химического травления. Основанием для фольги является подложка из тонкого полимерного электроизоляционного материала. Тензорезистор механически жестко связывают (обычно, приклеивают) с поверхностью детали, деформацию которой необходимо измерять. Деформация детали приводит к сжатию или растяжению спиральных витков тензорезистора, что отражается на его сопротивлении.

Принцип работы тензорезистора.
Сопротивление и величина деформации условные.

Весы MARTA MT-1650 предназначены для измерения массы человеческого тела до 150 кг с точностью +/-100 грамм. На передней (верхней) панели устройство имеет жидкокристаллический экран, на котором отображается число в целых килограммах, а так же в их десятичных долях. Весы предназначены для установки на жесткую, ровную поверхность (пол), снабжены четырьмя небольшими ножками. В одной ножке находится кнопка, необходимая для автоматического включения весов, когда на них встает человек. Первое нажатие кнопки инициирует запуск режима калибровки – определение «нуля» измерений.

Устройство ножки-кнопки простое: пара контактов, замыкающиеся плоской пружиной. Со временем, проводящие дорожки истираются пружиной, и срабатывание кнопки прекращается. Восстановить работу помогает облуживание зон контакта.

Устройство электронных весов MARTA MT-1650 следующее. Вес верхней металлической платформы с человеческим телом на ней действуют на систему внутренних рычагов. Рычажная система «собирает вес» со всей поверхности платформы и, уменьшив его в несколько раз, надавливает на специальную алюминиевую деталь (назовём её «тензопластиной»), жестко закрепленную одним концом на корпусе весов. В результате этого давления тензопластина слегка изгибается вниз, а имеющееся центральное утончение на ней точно задает точку изгиба. Форма и материал (жесткость) тензопластины подобраны так, чтобы деформация была исключительно упругого типа. Строго напротив утончения расположен (приклеен) тензорезистор, деформирующийся вместе с тензопластиной. При выполнении измерений, сопротивление тензорезистора замеряется электроникой, и на основании измерений на экран выводятся числовые значения в килограммах.

Процесс разборки весов.

Рычажная система весов.

Тензопластина. Тензорезистор приклеен снизу клеем молочного цвета.

Слегка надавливая пальцем непосредственно на тензопластину, легко добиться показаний в несколько килограмм.

Наряду с многочисленными достоинствами электронных весов, у них, как и у всех электронных измерительных приборов, есть главный недостаток – необходимость замены или подзарядки источника электрического тока. Помимо этого, устройство электронных весов более сложное и прихотливое, нежели у их механических предшественников.

Очень часто к нам приходит мысль о том, что пора бы уже заняться своим здоровьем и отрегулировать свой вес. Особенно часто эта мысль нас тревожит в Новый год, после обильного застолья. И вот, вы достаете напольные весы, а они неисправны, а без них никак нельзя контролировать вес. Не отчаивайтесь, сегодня мы расскажем, как починить напольные электронные весы.
