Тонкости разборки машинок разных брендов
Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.
У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки
Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем
Шаги разборки машинок Samsung
Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах. Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.
Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра
Подробно с выполнением ремонта стиральных машинок марки Самсунг ознакомит пошаговое руководство, которое приведено в рекомендуемой нами статье.
Нюансы починки моделей от Ariston
В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.
Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.
Испортившийся двигатель в технике Аристон – нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого
Модели стиралок марки Аристон последнего поколения оборудованы устройствами самодиагностики, что существенно ускоряет процесс поиска поломки. Коды неисправностей и ошибок в работе высвечиваются на табло, оповещающем о возникшей или назревающей проблеме. Их расшифровка поможет понять, что и как следует ремонтировать.
Порядок разборки стиралок Atlant
Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель. Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.
Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки
Специфика машинок марки Electrolux
Машинки Электролюкс очень надежны и довольно редко ломаются. С десяткой лидирующих по продажам стиралок Electrolux познакомит составленный нами рейтинг. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.
На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.
Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне
Особенности стиральной техники марки LG
Бытовая стиральная техника LG отличается сложной конструкцией. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка. Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.
Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему
Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.
Южнокорейский производитель снабжает свои новые модели системой самодиагностики. Расшифровка кодов ошибок поможет оперативно и безошибочно определить, что нужно менять и где ремонтировать. Позволит сразу решить, стоит ли производить ремонт своими руками или лучше обратиться в мастерскую.
Устранение неполадок
Рассмотрим, как ремонтировать стиральную машину Samsung своими руками.
Машина Самсунг не откачивает воду
Нужно проверить систему слива: чаще всего причина в засоре сливного патрубка или насоса.
- Отключите машину от сети, перекройте воду.
- Отсоедините все коммуникации.
- Достаньте лоток-дозатор, нажав на фиксатор в центре.
- Откройте люк сливного фильтра на передней панели снизу.
- Слейте остатки воды и прочистите фильтр.
- Положите СМ на бок, откройте доступ ко дну.
- Обнаружив место расположения насоса и патрубка, ослабьте хомуты патрубка.
- Отсоедините провода помпы.
- Выкрутите винты крепления помпы.
- Сняв насос, проверьте его на засор.
- Снимите патрубок и промойте его от загрязнений.
Внимательно осмотрите патрубок на момент повреждений. Чаще всего он теряет герметичность в местах крепления хомута. При неисправности патрубка или насоса нужно установить новые элементы.
Нет нагрева
Для проверки и замены нужно добраться до ТЭНа. По тому, как устроена стиральная машина Самсунг, делаем вывод: чтобы достать ТЭН, нужно снять передний корпус стиралки.
Выполняем ремонт стиральной машины-автомат самостоятельно:
- После отключения СМ от сети открутите сзади винты крепления верхней панели.
- Вытащите лоток-дозатор. Открутите расположенные за ним болты.
- Выкрутите остальные болты крепления и снимите панель управления стиральной машины Самсунг.
- Снимите нижнюю панель.
- Отогнув манжету люка, подденьте металлический хомут и снимите его.
- Манжету уберите внутрь барабана.
- Открутив винты блокировки двери, а также отсоединив провода, снимите переднюю панель.
- В основании барабана находится ТЭН.
- Отсоедините провода нагревателя.
- Открутите центральную гайку (не до конца).
- Продавив внутрь центральный болт, достаньте ТЭН.
- Вытащите термостат из нагревателя.
Если термостат исправен, просто переставьте его в новый ТЭН. Установка проводится в обратном порядке, после чего ставится корпус.
Не набирает воду или заливает много воды
Причина отсутствия воды может быть в засоре. Ремонтируя стиральную машину своими руками, прежде всего:
- Покрутите запорный вентиль.
- Посмотрите, достаточный ли напор воды в кране.
- Осмотрите заливной шланг. Может, он перегнулся, перекрутился.
- Отсоедините шланг и промойте под напором из крана.
- Достаньте фильтр сеточку впускного клапана.
- Очистите его от засора.
Если же в машину поступает чрезмерное количество воды, нужно проверить заливной клапан.
- Сняв верхнюю панель СМ, сверху у стенки вы увидите входной клапан.
- Отсоедините провода клапана.
- Открутите фиксирующие болты.
- Ослабив хомуты, отсоедините шланги.
Если в целом клапан исправен, замените уплотнительные резинки. Если нет, установите новую деталь.
Износ приводного ремня
Для замены ремня нужно знать, как снять заднюю стенку стиральной машины Самсунг:
- Открутив болты, снимите заднюю панель.
- Снимите старый ремень со шкива.
- Если осмотр подтвердил износ ремня, установите новый элемент.
- Начните надевать ремень на шкив двигателя, передвигая и прокручивая шкив барабана.
Теперь вы знаете, как чинить стиральную машину без вызова мастера.
Шумная работа машины Самсунг
При стирке СМ начала сильно вибрировать, гудеть, шуметь? Проверьте правильность установки, насколько устойчиво техника стоит на полу.
Более серьезная причина шума – износ подшипника. Для его замены вам нужно знать устройство или иметь схему стиральной машины Самсунг. О смене подшипников подробно рассказано на видео:
СМА не реагирует на нажатия кнопок, не включается
Причина может быть в панели управления. Нужно проверить контакты всех кнопок, возможно они залипли, либо продавились сами клавиши.
Другая проблема кроется в электронной плате. Ремонт модуля управления в стиральной машине Самсунг – задача не из легких, поэтому лучше обратиться в сервисный центр. Конечно, перед обращением вы можете сами осмотреть плату:
- Сняв верхнюю крышку, вытащите лоток для моющих средств.
- Открутите винты, удерживающие панель управления.
- Разожмите пластиковые защелки и отсоедините провода.
- Разжав защелки блока, снимите крышку и достаньте плату.
Видимые повреждения могут выделяться прогоревшими элементами, дорожками. Если визуально ничего не заметно, обратитесь в сервис.
Изучив типичные неисправности, вы узнали, как отремонтировать и починить стиральную машину Самсунг (Samsung) своими руками.
Приступая к ремонту, не забывайте о технике безопасности. Вам поможет видео:
Источник
Как разобрать бак и барабан
Чтобы разобрать барабан, необходимо для начала снять стойки. Они крепятся с помощью пластиковых штоков. С задней стороны стойки на болт надеть головку на 14. Это позволит обезвредить защелки, которые препятствуют удалению штоков. Достать их можно с помощью пассатижей. Нужно просто надежно зафиксировать их и потянуть на себя.
Теперь можно разобрать бак. Он висит на крюках. Необходимо просто приподнять его и снять. Уложить в сторону. На завершающем этапе проводится разборка барабана:
- выкрутить болты, которые удерживают его по периметру,
- убрать верхнюю часть,
- перевернуть нижнюю половину,
- легонько постукать молотком по втулке,
- извлечь из бака барабан.
Так проводится разборка стиральной машины и подготовка ее к дальнейшему ремонту. Все основные детали техники осмотреть на наличие дефектов и загрязнений.
Контроль двигателя
Есть среди прочих в стиральной машине Самсунг такая деталь, как тахогенератор. Его ещё называют таходатчиком. О его поломке сигнализирует код 3Е. Для того чтобы выполнить ремонт самостоятельно, понадобится снять некоторые элементы. Устранение проблемы требует внимательности. Кому-то может не захотеться брать в руки отвёртку, и ремонт стоит в этом случае доверить профессионалу. Каковы причины поломки, понять сложно. Вероятно, что отсутствует контакт между таходатчиком и двигателем, или же повреждена обмотка. Высока вероятность того, что двигатель блокирует посторонняя деталь – шуруп, гайка или что-то другое.
В случае неисправности данного элемента может высветиться ошибка 3Е1. Код говорит о том, что двигатель перегружен большим количеством белья, или нет контакта между таходатчиком и двигателем, один из них неисправен. Ошибка 3Е2 означает, что от тахогенератора поступают сигналы слишком слабые для опознания, или сигналы, которые нельзя опознать, идут от реле. Код 3Е3 информирует о том, что таходатчик посылает неправильные сигналы или контакты, соединения модуля управления повреждены, также могут быть смещены детали двигателя. Ошибка 3Е4 даёт сигнал о том, что нет контакта, что-то не работает в двигателе или таходатчике.
В модели стиральных машин Samsung WF проблема с таходатчиком обозначена таким кодом, как IE, BE. Неисправности стиральной машины Самсунг WF похожи на все проблемы со стиральными машинами в целом и немного отличаются в то же время, обладают своей спецификой. Хотя необычного в них ничего нет. WF – такая же стиральная машина, как и все остальные. Есть, конечно, особенные функции, которыми дополнена только WF. А иначе, зачем покупать именно WF? Конечно же, ради них. Ремонт WF – не проблема.
Неполадки
Если стиральная машинка Самсунг не работает, при неисправности включается зуммер. Затем с периодичностью в 0,5 сек мигает лампочка и высвечивается код ошибки. Двигатель и связанные с ним элементы временно отключаются. Код неисправности можно прочитать в инструкции. Также можно ввести стиральную машину в режим тестирования включением кнопки «ВКЛ» с одновременным удержанием клавиш «1», «2». После нажатия «3» начинается тестирование и диагностика.
Не включается
Проверяют поэтапно несколько элементов:
- наличие электропитания в сети;
- целостность кабеля;
- контакты управляющей платы фильтра помех;
- плавкий предохранитель;
- выходное напряжение силового трансформатора.
Если все работает — проблема в плате управления.
Не откачивает воду
Неисправность слива выделяется индикацией E2. Включается, если при определении дисбаланса несущая частота меньше или равна 25,3 кГц. Для сброса ошибки выключить стиральную машину и включить заново.
Для устранения проверяют наличие перегибов шланга слива, забитость фильтра, целостность двигателя сливного насоса. Если все в норме — меняют плату управления.
Нет нагрева
Ошибка E5, E6. Сообщение выскакивает при очень быстром или слишком медленном нагреве воды. Проверяют ТЭН на исправность — 20,5—21,5 Ом. Если все в порядке, то меняют плату управления.
Не набирает воду
Неисправность подачи воды сигнализирует кодом E1. Включается, если при заливе изменение несущей частоты датчика уровня менее 50 Гц, либо заданный уровень не набирается в течение 20 мин.
Проверяют, открыта ли вода, не стоит ли машинка на паузе, контакты на ЭК, работоспособность катушки, зачищают контакты реле уровня. Если все в норме — проблема в плате управления.
Износился приводной ремень
При неисправности слышен повышенный шум. Проверяют целостность и натяжение приводного ремня, удаление транспортировочного крепежа. Необходимо так же убедиться в устойчивости стирального агрегата.
Сильно гудит
Гудение при отжиме может означать «конец» подшипников или крестовины барабана. Для идентификации ошибки руками покачайте барабан из стороны в сторону, покрутите. Гул, хруст означают неисправность подшипников. Сильный дисбаланс бака — крестовины.
Останавливается во время цикла
Самая банальная проблема — отключение подачи воды или электричества. При возобновлении машинка продолжит стирку. Следующие причины — неисправность двигателя, поломка ТЭНа.
Зависание на полоскании может быть из-за разных засоров.
Иные типовые ошибки, вызывающие остановку:
- большой вес белья, неправильная укладка;
- неполадки в электронике;
- сработка защиты от протечек;
- открыта дверца загрузочного люка.
Внимательно изучайте инструкцию, следите за исправностью проводки.
Не крутится барабан
Проверяют правильность установки и целостность ремня, наличие электропитания, целостность обмоток ротора, генератора оборотов, статора. Осматривают предохранитель. Если все работоспособно — проблема в плате управления.
Дверца не открывается
Возможно, машинка не закончила стирку и в ней осталась вода. Либо не работает замок дверки люка. Несколько решений проблемы:
- подождать 3—5 мин после окончания стирки;
- запустить «Отжим» или «Слив» для удаления воды, затем попробовать заново;
- выключите из розетки, слейте воду аварийно.
Если дверка так и не открылась — обратитесь в сервис.
Сломана схема
Модуль управления выходит из строя по нескольким основным причинам:
- перегорает проводка;
- сгорают дорожки, семисторы во время скачка напряжения;
- окисляется плата при попадании влаги;
- разрывается шлейф.
В общем случае — если понятно, что проблема в схеме, то меняют или ремонтируют плату управления.
Устранение распространенных поломок
Практика показывает, что многие неисправности стиральных машин Samsung можно устранить своими руками, не тратя время и деньги на то, чтобы вызвать мастера. Рассмотрим подробнее, как это делается.
Как надеть слетевший ремень или заменить его
Основной признак такой поломки – отсутствие вращения барабана при работающем электромоторе. Чтобы определить состояние приводного ремня, выполните последовательность несложных действий:
- Выньте вилку СМ из розетки. Закройте кран подачи воды в водопроводе.
- Отсоедините шланг подачи воды от СМА, а сливной шланг – от канализации.
- Разверните машинку задней стороной к себе.
- Снимите заднюю крышку, выкрутив крепежные винты.
Приводной ремень несложно заменить самостоятельно
Если приводной ремень слетел со шкива барабана, следует снять его полностью и проверить степень износа, обратив внимание на потертости и трещины, наличие резиновой стружки на днище агрегата. Если он изношен или оборван, его придется заменить новым оригинальным ремнем
Как проверить и заменить ТЭН
Если СМА не греет воду, скорее всего, причина в поломке нагревателя. Такие неисправности стиральных машин Samsung встречаются часто. Чтобы добраться до ТЭНа, придется снять переднюю панель СМА вместе с дверцей люка:
- Снимите нижнюю планку на передней панели.
- Выньте лоток для порошка и выкрутите крепеж внутри образовавшейся ниши.
- Снимите верхнюю крышку СМ, открутив крепеж.
- Снимите панель управления, отсоединив весь удерживающий ее крепеж.
- Поддев отверткой, аккуратно снимите хомут, удерживающий эластичную манжету в люке.
- Открутите крепеж замка двери и извлеките его, отсоединив контактный разъем.
- Аккуратно выньте манжету, чтобы не повредить ее.
- Открутите весь фиксирующий крепеж и снимите переднюю панель.
Процесс извлечения ТЭНа из стиральной машинки Samsung
ТЭН располагается в нижней части бака. Отсоедините все контактные провода, аккуратно выньте датчик температуры с панели ТЭНа и снимите нагреватель, открутив крепеж в центре.
Проверьте нагреватель мультиметром, измерив его сопротивление. Если ТЭН исправен, его значение должно быть в пределах 25-40 Ом. Тогда потребуется только снять накипь и водрузить деталь на место. Если же ТЭН неисправен, замените его.
На видео – процесс замены ТЭНа в стиральной машине Samsung WF-S1054:
Как устранить засор в сливной системе
Основная причина неработоспособности сливной помпы – засор в фильтре, крыльчатке насоса или сливном патрубке. Чтобы определить место засора, выкрутите фильтр в нижней части передней панели и почистите его. Посветив фонариком в нишу, посмотрите, нет ли мусора в крыльчатке помпы. Если есть, извлеките его, воспользовавшись пинцетом.
Сливной фильтр и крыльчатка насоса в отверстии
Если поломка после такой очистки не устранена, выполните следующие действия:
- снимите лоток для порошка;
- положите машинку на бок;
- снимите поддон.
После этого откроется доступ к помпе и сливному патрубку.
Получение доступа к помпе и патрубку СМА
Далее выполняйте такие действия:
- Подложите под помпу большую тряпку, которая будет впитывать воду.
- Снимите патрубок и провода датчика с насоса.
- Отсоедините сливной шланг, ослабив хомут.
- Открутите крепеж и снимите помпу.
- Снимите патрубок.
Если промывка патрубка показала, что он чист, возможно, придется заменить насос. Для диагностики лучше отнести помпу специалистам в сервисный центр. Там же можно приобрести новую деталь, а затем установить ее на место.
Как решить проблему с заливным клапаном
Чаще всего в клапане сохнут, грубеют и трескаются уплотнительные резинки, пропуская при этом воду в СМ. Чтобы добраться до впускного клапана, необходимо выполнить такие действия:
- снимите верхнюю крышку, открутив крепеж на заднем выступе;
- определите местонахождение клапана – к нему подсоединен заливной шланг;
- снимите клапан, ослабив хомуты и отцепив разъем датчика;
- проверьте состояние уплотнительных резинок и замените их новыми;
- если клапан неисправен, замените его новым.
Впускной клапан в стиральной машине
Как видите, есть такие поломки в стиральных машинах Samsung, которые можно устранить самостоятельно. Для этого не нужны какие-то особые навыки. Надеемся, что наша статья поможет вам сэкономить семейный бюджет.

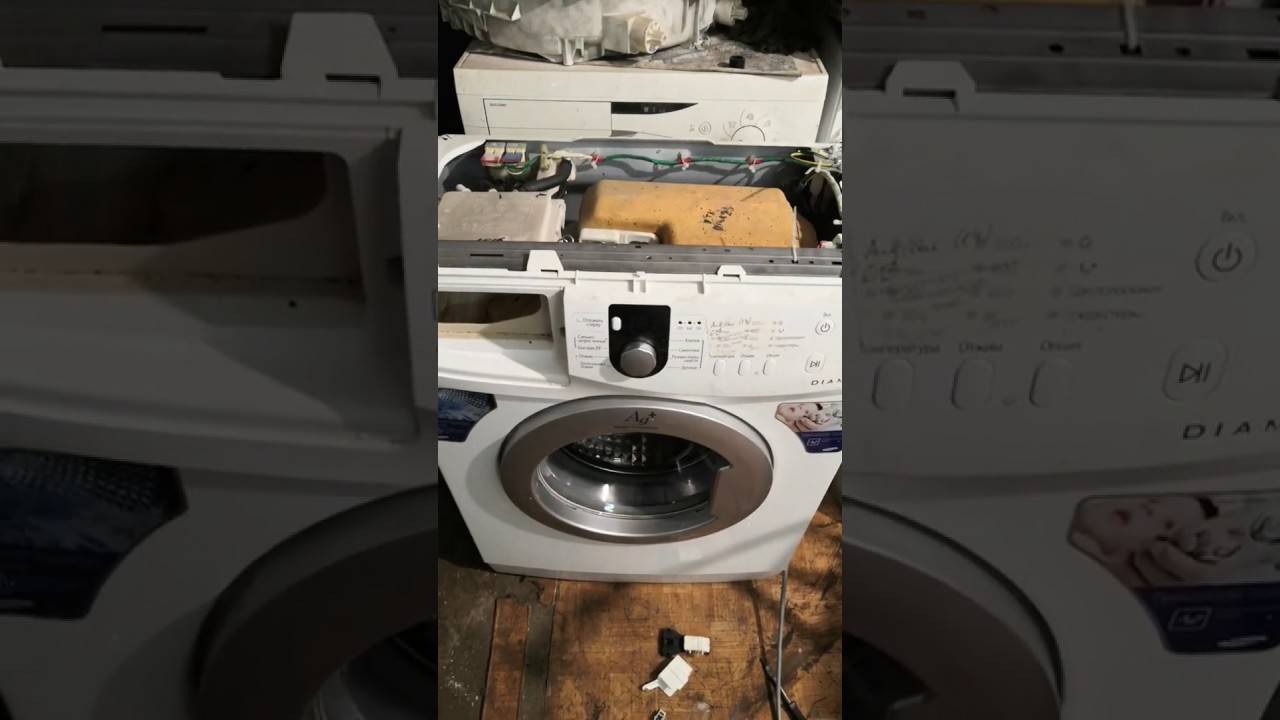

Снятие крышки
Часто необходимость в демонтажных работах возникает при поломке внутри корпуса. Если вы столкнулись с поломкой стиральной машины, нужно разобраться в причине неисправности – тут-то и понадобится разборка. Во многих случаях она начинается со снятия крышки.
Если вас интересует, у каких стиральных машин снимается верхняя крышка, то первым ответом на вопрос будет: у СМ с фронтальной загрузкой. В статье мы будем рассматривать, можно ли сделать это самостоятельно.
Что касается марок и моделей, то бывает, что под одной маркой идут разные модельные ряды, в которых крышки снимаются по-разному, а может, и не снимаются вовсе.
Снятие верхней крышки стиральной машины не потребует тщательной подготовки, а из инструментов вам понадобится разве что отвертка – отдайте предпочтение крестовому типу.
Не забывайте о безопасности: перед тем, как снять крышку, отсоедините шнур питания, достав вилку из розетки. Далее действуйте так:
- Выдвиньте машинку для удобства, и открутите крепежные болты (находятся сзади).
- Немного подвиньте панель назад, слегка толкнув ее.
- Когда она выйдет из своих пазов, можно легко снять ее.
- Теперь вам ничего не мешает проникнуть внутрь корпуса СМ, чтобы произвести необходимые проверки и ремонт.
Зная, как открыть верхнюю крышку стиральной машины, вы автоматически получаете понятие о том, как закрыть ее. Чтобы установить на место панель, нужно поставить переднюю часть в пазы и толкнуть ее вперед. В самом конце вкручиваются крепления.
Ремонт стиральной машины (+самые частые поломки)
Приступая к работе, определяют в первую очередь причину неисправности и саму поломку.
Нагревательный элемент наиболее подвержен поломкам.
Из самых распространенных можно выделить:
- сломанный нагревательный элемент. Причина тому: перепады напряжения и некачественная вода. К этому виду проблемы относятся соединения ТЭНа и температурный датчик. Если много накипи, датчик отказывается работать, а при коротком замыкании сгорят контакты ТЭНа.
- Неисправность СМА. Причина тому в изнашивании приводного ремня. Об этом говорит остановленная во время работы стирка и барабан не крутится. Заменять нужно только оригинальным ремнем.
- Поломка входных клапанов. Когда резина изнашивается, вода поступает в бак. Если в клапане образован засор, вода не будет поступать в машинку.
- Проблема с подшипниками.
- Засаленный насос.
- Сливной насос.
Чтобы выполнить ремонт, приходится добираться до внутренних деталей.
Ничего не сказано об электронике. Это все обусловлено тем, что компания создает максимально качественную технику и поломки на зону электрики или проводки выпадают крайне редко.
Поломка мотора – это серьезная проблема.
Если машина с горизонтальной загрузкой не нагревает воду:
- Соблюдайте технику безопасности – отключите машину от сети. Открутить винты крепления верхней панели и снимите ее.
- Снимите лоток-дозатор. Болты за лотком нужно открутить.
- Снимите нижнюю панель.
- Снимите манжету люка: отодвиньте, подденьте хомут (металлический), потяните.
- Манжету вложите внутрь.
- Вот как снять правильно переднюю панель стиральной машины: откручивайте винты, что блокируют дверь и отсоедините провода.
- В основании увидите ТЭН.
- Отсоединяйте провода ТЭНа.
- Откручивайте не до конца центральную гайку.
- Чтобы достать ТЭН нужно продавить центральный болт.
- Вытаскивайте термостат.
Сборка будет проводиться в обратном порядке. С вертикальной загрузкой подобных действий не получится.
- Выполните подготовительный этап. Подготовьте рабочее место и инструменты. Не забудьте про смартфон.
- Снимайте панель управления. У всех машинах- автомат с вертикальной загрузкой «Индезит», «Атлант» или другие, разная система снятия. Где-то нужно откручивать винты по бокам и сзади, а где-то нужно просто снять защелки.
- Отложите панель в сторону. Если контакты на ней мешают, можно сфотографировать и после этого снять их.
- Винты крепления расположились за блоком.
- Их (винты) нужно открутить и снять крышку. В некоторых машинах для этого снимается боковая панель и ослабляется защелка дверцы.
- Демонтаж заливного крана. Хомуты разжимаются, шланги снимаются с посадочных мест. Провода должны быть отключены, защелка прижимается и есть возможность выдавить клапан.
- Боковые панели держаться на саморезах – снимите их.
- Стенки сдвигаются вниз и убираются.
- Доступ к передней части открыт. Чтобы открутить панель – выкручиваем винты.
- Доступ к узлам открыт. Можно убрать проводку, что крепится к баку.
- Если нужно заменить подшипник, это делается на месте. Так как бак может не извлекаться.
- Ремень привода снимается со шкива.
- Чтобы достать нагреватель нужно: отключить питание ТЭНа, скрутить гайку и продавить внутрь центральный болт.
- Извлекаем мотор: вытягиваем фишки контактов и скручиваем крепежные болты.
- Освобождаем сливной насос: разжимаем хомут патрубка и шланга. Снимаем.
- Насос крутить в обратную сторону от часовой стрелки, чтобы болты выкрутились.
Разобрать стиралку можно самостоятельно.
С разбором обоих видов загрузки можно справиться самостоятельно. Для этого не нужно прилагать большие усилия и покупать специальные инструменты.
