Как самостоятельно отремонтировать штекер наушников

Ремонт проводных наушников с микрофоном CHP 510

У проводных накладных стереонаушников типа гарнитура обычно провода в шнуре перетираются в месте входа в телефон.

Принес мне знакомый наушники, которые вы видите на фотографии, как раз с такой неисправностью. Он самостоятельно ремонтировал наушники, спаивая припоем оборванные провода, но они опять рвались. Такой способ ремонт приводит только к кратковременной работе наушников.

Для качественного ремонта необходимо отрезать перетершийся шнур, разобрать наушник и запаять провода непосредственно к излучателю звука.

Начинать разборку наушника надо со снятия амбушюры. Для этого нужно оттянуть ее за край пальцами, и подцепив лезвием плоской отвертки вывести из зацепления с телефоном.

После снятия амбушюры стали видны четыре фиксатора-защелки. Иногда крышка телефона крепится на винтах.

Для снятия крышки нужно по очереди, надавливая плоской отверткой на защелки в направлении центра, отжать их.

После обрезки перетертого участка шнура столкнулся с тем, что он был намертво вплавлен в защищающую его от резкого изгиба эластичную трубку. Пришлось провода удалять из трубки с помощью сверла. После прочистки трубка была надета на шнур.

Далее очень аккуратно, чтобы не повредить жилки проводов, ножом срезается изоляция. Паяльник тут не поможет, так как проводники практически вплавлены в изоляцию, и сдвинуть ее с проводов было невозможно.

После освобождения от полихлорвиниловой изоляции концы проводников надо залудить с помощью паяльника и флюса. На фотографии показан шнур, подготовленный для распайки в наушнике.

Для того, чтобы не запутаться с маркировкой, заблаговременно неисправные провода не отпаивались, а в момент пайки новых, старый отпаивался и на его место припаивался такого же цвета.

Провода, идущие к динамику вскрытого наушника, припаивались непосредственно к его выводам. Идущие ко второму наушнику и микрофону были соединены с помощью пайки проводов друг с другом. Для изоляции использовалась уже стоявшая бумажная лента, покрытая липким слоем.

На фотографии показаны самостоятельно отремонтированные наушники CHP 510, которые, надеюсь, прослужат еще не один год

Разборка корпуса микрофона с регулятором громкости

Наушники для компьютера производят с регулятором громкости и микрофоном. Гарнитура мобильного телефона оснащена кнопкой включения и отключения разговора. Все эти элементы спрятаны в маленьком пластиковом корпусе, закрепленном на шнуре. Чтобы к этим элементам добраться придется выполнить аналогичные действия, которые применяют при разборке вакуумных наушников. Корпус склеен, и разделить его на две половинки получится только разрезанием ножом.

Неисправность регулятора громкости определяют по треску в динамиках и плохому звуку. Проблема кроется в переменном резисторе. Деталь состоит из ползунка, перемещающегося по резистивному слою. Продлить жизнь резистора можно графитной смазкой. С помощью ватной палочки пастой смазывают резистивный слой.

Проблема микрофона выявляется по ухудшению слышимости, что испытывает абонент, с которым ведется разговор. Причина часто кроется в засорении. Микрофон протирают ватой или марлей, смоченной в спирте. После ремонта резистора и микрофона две половинки корпуса склеивают.

Разборка наушников любой марки происходит несложно

Главное, соблюдать осторожность. Сломанные пластиковые детали восстановить невозможно

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

, Если вода попала на наушники или внутрь разъема мобильного телефона

, Как правильно настроить микрофон наушников на компьютере с Windows

, Как правильно прогреть наушники и нужно ли это делать

, Как припаять штекер наушников

, Как соединить порванные провода наушников

, Как улучшить качество звука в наушниках

, Нет звука в наушниках

, Распиновка наушников

Как самостоятельно отремонтировать штекер наушников

Довольно часто на гарнитуре происходит обрыв провода, подходящего к штекеру — по мнению специалистов, это самый распространенный дефект, который случается из-за частых перегибов и различных механических повреждений.

Внутри кабеля находятся несколько очень тонких и нежных проводков, которые легко могут порваться от сильного натяжения или рывка. Можно ли осуществить ремонт штекера наушников своими силами, и что для этого нужно?

Подготовка к работе

Чтобы выполнить ремонт наушников своими руками, нам понадобится:

• непроводящий ток клей или эпоксидная смола;
• специальная трубка термоусадочного типа — это альтернатива изоленты;
• старая авторучка;
• тестер (мультиметр);
• паяльник с тонким жалом и всеми сопутствующими составляющими (олово, канифоль);
• бокорезы;
• монтажный нож;
• зажигалка.

Лучше использовать клей для тканей, если не нашли эпоксидную смолу, которой понадобится всего несколько капель.

Алгоритм ремонта

Теперь нам видно, где припаиваются проводки к штекеру — делаем фото на память, чтобы потом ничего не перепутать. Впрочем, есть стандартная распайка проводов, идущих от наушников: медного (желтого) цвета — общий, зеленого — левый наушник, красного — правый.

Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова. Схема расположения каналов представлена на фото:

Вот и весь процесс, как починить наушники от мобильного телефона или гарнитуры ноутбука.

Схемы распайки при количестве жил провода более двух

Пользователи часто интересуются можно ли починить наушники более сложной конструкции, когда внутри проводов больше? К одному штекеру может подходить разное количество проводков — это зависит от класса наушников:

• моно — 2 провода, здесь трудно что-то перепутать;
• стерео и моно — три проводка и разные схемы подключения;
• стерео гарнитуры — 4 шт.;
• гарнитуры или наушники с микрофоном — 5-6 шт.

Теперь о каждом классе, кроме первого, расскажем подробнее.

Три жилы

От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Иногда в конце, при подсоединении к штекеру, конструкторы объединяют минусовые в один жгут и получается на выходе 3 штуки. Чтобы всем пользователям было ясно, приводим подробную схему распайки штекера, где видно, куда именно надо припаивать проводки согласно их цветовому оформлению.

Четыре жилы

Здесь существуют два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

5 жил и более

У различного вида гарнитур последнего класса может обнаружиться от 5 до 10 отдельных жилок, поэтому ориентироваться будет гораздо сложнее. Сигнальная жилка от микрофона всегда в оплетке одного цвета, а остальные бывают всевозможных оттенков. Ни один специалист точно вам не скажет точно, какой провод куда надо припаять. Как заменить провод от штекера на наушниках в этом случае? Здесь действует только такая методика: проверяем мультиметром каждую жилку, чтобы определить к левому или правому динамику она идет, затем находим общие, объединяем в один жгутик.

Припаивать к штекеру надо согласно схемам, которые мы показывали, или найдите в интернете отдельную схему, которая подходит для вашего случая.

Отремонтируйте таким методом вашу гарнитуру или наушники к мобильнику и сэкономьте деньги из домашнего бюджета.

Материал

Да-да вы не ослышались, понадобится кусочек пластиковой трубы. Сантиметра 3-5 длинной и любого диаметра. Такое наверняка найдется дома у каждого, кто ставил себе такие трубы, а если нет, то можно попросит обрезки у соседа, друга или продавца хозмага.

Эти трубы оказались идеальным вариантом пластика. До них был опробован полиэтилен от бутылок, крышек, каких-то баночек для лекарств… Но только потом дошло, что эти трубы изначально рассчитываются на плавление. И к тому же они очень плохо проводят тепло, поэтому можно будет не бояться повредить разъем или обжечься держа его в руках во время всех деяний.

Найдя кусочек трубы нарезаем его соломкой при помощи острого ножа. С такими кусочками удобно работать.

Аккуратно! пластик довольно вязкий и можно легко пораниться.

Проверка визуально и мультиметром

Предварительно необходимо убедиться, что дело именно в шнуре. Внимательно осмотрите шнур, часто места перелома видно на глаз. На месте разрыва, как правило, повреждена оплетка кабеля и оно хорошо прощупывается. Если визуально установить место поломки не получается, наушники необходимо «прозвонить» с помощью мультиметра.

Выставляем на приборе режим «Прозвонка» (символ треугольника с линиями направленный в бок, он же знак диода) и проверяем работу мультиметра соединив напрямую щупы.

В случае исправного прибора, он должен пищать, обозначая нулевое сопротивление, т.е. полный контакт.

Затем прикладываем щупы к концам провода, если прибор «пищит» постоянно, возможно поломка не в проводе, а в динамике или штекере.

Локальный ремонт кабеля

Иногда разорванный кабель можно восстановить, то есть спаять, особенно если поломка возникла у основания наушников или у самого штекера. Соблюдайте следующую последовательность действий:

Для начала необходимо снять участок изоляции, сделать это можно с помощью кусачек.
В поврежденном месте разрежьте провод, срез при этом должен быть четким.
Ставим греться паяльник и скручиваем провода

Обратите внимание на соответствие контактов.
На зачищенные проводки наносим припой и спаиваем два участка.

Полная замена провода

Если разрывов на кабеле несколько, его придется заменить. Для этого необходимо:

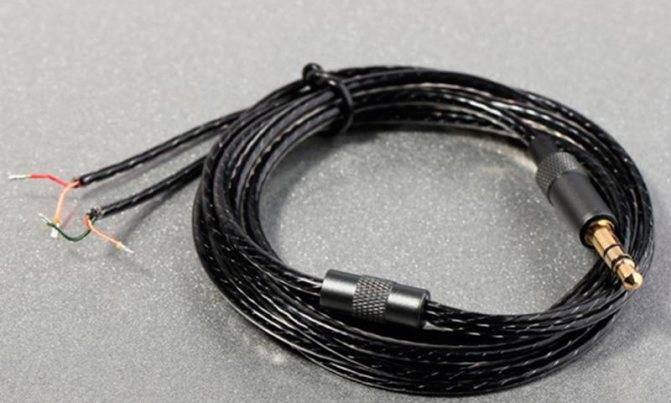

• Найти донора, например можно взять старые наушники с исправным шнуром. Снимите изоляцию, после чего распаяйте соединения.
• Разбираем ремонтируемые наушники и повторяем те же действия.
• Новый кабель аккуратно помещаем в корпус и припаиваем контакты на штекере и динамиках.
• После этого, места соединения закрываем термоусадкой.

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

• TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
• TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
• TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Устройство и разборка

Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.

Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:

• сначала необходимо разобрать «нерабочий» штекер;
• затем демонтировать повреждённые проводники и правильно припаять новые;
• в заключение останется вернуть штекер к прежнему виду.

Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).

Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.

https://youtube.com/watch?v=KJr9yaUeAUw

Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.

Алгоритм ремонта

Самостоятельно можно отремонтировать многое — тут главное желание и умение работать с различным инструментом. Рассмотрим весь процесс поэтапно.

1. Бокорезами откусываем штекер, отступив от него на 2-3 см.
2. Достаем из запаянного разъема штекер наушников и отрезок старого провода — для этого просто разрезаем оболочку по шву острым монтажным ножом.

Теперь нам видно, где припаиваются проводки к штекеру — делаем фото на память, чтобы потом ничего не перепутать. Впрочем, есть стандартная распайка проводов, идущих от наушников: медного (желтого) цвета — общий, зеленого — левый наушник, красного — правый.

Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова. Схема расположения каналов представлена на фото:

Берем старую ручку, разбираем ее и используем только наконечник — из него будем делать новый корпус для разобранного нами штекера.

Откусываем бокорезами нужной длины термоусадочную трубку, которая вместо изоленты будет предохранять провода от резкого перегиба на самом выходе из нового штекера.

На провод одеваем будущий корпус, затем трубку, приступаем к окончательному монтажу. Как припаять провода, чтобы ничего не напутать? Для этого есть сделанная ранее фотография.

Прежде, чем все запаковать в трубку с термоусадкой, делаем проверку — надеваем наушники, щупами мультиметра поочередно касаемся контактов разных каналов, при этом должны слышаться шорохи или щелчки. Можно попробовать воткнуть незавершенную конструкцию в разъем телефона и включить радио. Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал.
При положительном результате проверки надеваем на место пайки трубку и при помощи открытого огня зажигалки «обжимаем» ее, чтобы она прочно охватила открытую часть штекера, как показано на фото.

Разводим несколько капель эпоксидки, наносим ее на трубку, одеваем корпус, и откладываем все на несколько часов для полной полимеризации компонентов.

Вот и весь процесс, как починить наушники от мобильного телефона или гарнитуры ноутбука.

Придаем толщины

Придаем толщины

Для того, чтобы амбушюры обладали толщиной нам потребуется вырезать еще полоску, ширина которой будет определять будущую толщину. Так же как и прежде оставляем 2-3 мм на шов.

Из рекомендаций мной была выбрана толщина около сантиметра, остальные пол сантиметра были оставлены на швы.

По длине полоска была вырезана с запасом, на глаз. Для более точного расчета стоит взять в руки калькулятор и вспомнить школьные годы ,в частности то,что

Для радиуса 37.5 получилось около 23.5 см. Так что вырезаем 25 см и не паримся.

Сшиваем край полоски с краем одного из колец.

Когда круг будет пройден — оставляем нахлест 0.5-1 см и отрезаем лишнюю часть полоски. Вот так это выглядит после прошивки на швейной машинке.

Как починить проводные наушники?

Все знают, как прекрасно влияют на нашу нервную систему музыкальные мелодии. Наушники – частый помощник, сопровождающий это действие, а также незаменимый спутник современной жизни.

Конечно, чаще молодежь пользуется этой гарнитурой для прослушивания музыкальных композиций или радиосигналов со своих мобильных телефонов, но и более взрослому поколению удобно применение этого аксессуара дома или на работе, например, при занятии на компьютере, ноутбуке и прочих устройствах.

Рекомендации для устранения поломки наушников

Для начала необходимо определить причину неисправности . Это могут быть неполадки с проводом либо с самим динамиком. Если в одном из наушников или в обеих отсутствует звук, включите их в другое звуковое устройство для проверки. В случае периодического пропадания звука, либо его отсутствия, более вероятен обрыв провода . Если же один из наушников работает исправно, а второй с переменным успехом, либо не работает вовсе, — причина в динамиках .

Неполадки с проводом. Разрыв проводов — наиболее распространенный вид поломки, вам потребуется найти место его обрыва. Включите плеер и аккуратно прощупайте пальцами провод по всей длине. Если в каком-то месте его изгибания пропадает звук, вы нашли очаг обрыва. Разрежьте провод, вырежьте неисправный кусок и соедините концы с концами, заизолируйте.

Если звук не стабилизировался, потребуется заменить штекер. Пластиковый штекер отсоедините кусачками, резиновый – отрежьте ножом. Затем нужно зачистить провода и припаять к месту назначения. Для более надежного крепления замотайте стык чинимого участка изолентой.

Простой ремонт наушников, обрыв провода, делаем сами.

Привет. Вы на канале о ремонте. Да вот сегодня такая невезуха прям с утра, наушники перестали играть. Наушники меня полностью устраивали по звуку, но есть в них одна особенность, уж сильно они подвижные.

Из за этой подвижности провод сильно перекручивается, и вот пришло время когда оплетка не выдержала и просто лопнула. А заодно и прихватила с собой провода.

Но делать нечего придется чинить. И так приступим.

Первое что надо это определиться какой динамик точно не работает. Потому что со вторым такая же беда, но его пока не будем трогать. Будем чинить по мере необходимости.

Для проверки включаем музыку, с той стороны где динамик не играет там и будем устранять разрыв провода.

Вот половину дела уже сделали проблема выявлена, осталось починить. Поехали!

Разрезаем провод для того что выровнять его от перекручивания.

Затем с каждого конца убираем изоляционный слой, и аккуратно раздвигаем проводки. Делать это нужно очень аккуратно, потому что проводки ну очень тонкие.

И скручиваем их по цветам, паять пока не будем надо убедиться что проблема в проводе, а не в динамике наушника.

Затем подключаем к проигрывателю и слушаем. Если звука нет значит еще и динамик не работает, если работает, как у нас, то повезло, теперь паяем и изолируем их друг от друга.

Так же я снял видео которое поможет Вам быстрее разобраться с такой поломкой.

На этом все, желаю Вам хорошего дня.

Поддержи канал подпиской , комментарием и поставь лайк, и конечно же делись с друзьями.

Зачем покупать новые наушники, если в 9 случаях из 10 не работают наушники из-за разрыва провода около штекера. Тому, как починить наушники своими руками, а точнее как припаять штекер к наушникам подробно рассмотрено в сегодняшней статье.

Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-H1. В обоих случаях не работают наушники именно из-за переломленного провода.

Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно

Как разобрать штекер наушников

Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:

Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.

У вторых наушников(XBA-H1) разъем оказался разборным.

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком

Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже 🙂 . А вот что такое GND ?

Заливаем штекер наушников клеем

Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем ( 1 ) и, пока клей не застыл, всунуть в резиновую оболочку ( 2 ) . Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами. Теперь есть еще 5-10 секунд на придание разъему нужное положение ( 3 ) . Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки ( 4 ) .

/ автор статьи

Ремонт наушников с оголовьем и микрофоном Genius

Попали в ремонт наушники Genius, в которых были перетерты провода и сломаны крепления телефонов к оголовью.

Наушники мне были принесены на запчасти, но оценив их техническое состояние, пришел к выводу, что они подлежат ремонту.

Ремонт крепления наушников к оголовью

Перед ремонтом перетертых проводов сначала надо было отремонтировать механическое повреждение узлов крепления наушников к оголовью.

Вскрытие узлов показало, что выступы, служащие для фиксации плоской пружины оголовья отсутствовали. Похоже, что наушники роняли, и плоская пружина их просто срезала.

Закрепить пружину в узле можно было с помощью двух винтов, но для надежности решил использовать комбинированный вид крепления – один винт и термоклей. Для этого сначала в одной из половинок было просверлено отверстие и в него вставлен винт М3.

Далее кусочки термоклея были расплавлены электрическим паяльником, и пока клей не остыл и затвердел, установлена пружина оголовья и накручена на винт гайка. Таким же способом был отремонтирован и второй узел.

Толщина пластмассы узла позволила применить винт с конической головкой, которая была вплавлена в просверленное отверстие с помощью паяльника. При желании головку винта можно покрыть черным лаком.

Как видно на фотографии, внешний вид наушников не изменился. Возможность регулировки длины оголовья сохранилась. Теперь наушники надежно закреплены к оголовью, и можно приступать к ремонту шнура.

Ремонт проводов наушников

Через джек наушники мультиметром не прозванивались, поэтому пришлось телефоны разбирать. Разборка начинается со снятия с телефонов амбушюр.

Для этого надо взяться за край амбушюры и оттянуть ее рукой. Далее поддеть амбушюру с помощью отвертки и аккуратно по кругу вывести из зацепления с корпусом наушника.

Чтобы разобрать наушник достаточно открутить три винта и крышка снимется. Но один из винтов вращался, но не вывинчивается.

Оказалось, что одна из резьбовых стоек отломалась. Пришлось с помощью термоклея вместо нее установить металлическую стойку с внутренней резьбой.

На проводе наушников установлен блок регулятора громкости и выключения микрофона. Чтобы определить с помощью мультиметра, в каком месте провода в обрыве, пришлось блок разобрать. Для этого достаточно было вывинтить два самореза.

Прозвонка мультиметром показала, что динамики в наушниках исправны и имели сопротивление 31 Ом. А провода в шнуре имели обрыв как на участке джек — регулятор громкости, так и от регулятора громкости к наушникам. Пришлось отрезать по участку шнура, как у наушника, так и с двух сторон регулятора громкости и перепаять провода.

Ограничение перемещения на вытяжку шнура в корпусе наушника было сделано с помощью завязки его в узел. Это плохой вариант, так как шнур имеет возможность перемещаться внутрь и вращаться, в результате провода могут оборваться.

Поэтому шнур был закреплен с помощью термоклея. Сначала клей был нанесен на шнур, который пока клей не затвердел, был втянут во втулку. Затем шнур термоклеем был зафиксирован на крышке наушника.

Осталось припаять провода в соответствии цветовой маркировкой, скрутить половинки наушника и надеть амбушюру.

Настал черед ремонта блока регулировки звука и отключения микрофона. В данной модели наушников для вскрытия блока достаточно было отвинтить два винта.

Шнуры в блоке фиксировались с помощью пластмассовых втулок, которые со шнура снять не получилось. Поэтому втулки были разрезаны вдоль ножом.

Далее были обрезаны участки шнура и с помощью паяльника оплавлением снята изоляция. Стоит заметить что, провода, через которые подавался звуковой сигнал на наушники, и микрофона были, для снижения взаимного влияния, изолированы друг от друга.

Для фиксации втулки на шнуре, на него была нанесена капля термоклея, можно и нанести клей момент. Но термоклей быстрее застывает.

Далее, пока термоклей не затвердел, втулка была сдвинута на термоклей и сжата с помощью обвязки витком нитки.

Осталось припаять провода к контактным дорожкам печатной платы и собрать узел регулировки. Чтобы было удобно паять, плату прижал плоскогубцами. Заодно был смазан машинным маслом и регулятор громкости.

Ремонт своими руками наушников Genius с микрофоном закончен. Проверка показала их исправную работу. Теперь гарнитура при аккуратном обращении прослужат еще много лет.

Поломка штекера

Если ваши наушники сломаны, первое, что нужно искать, это соединение между штекером и кабелем. Часто причина отказа находится в этом месте. Частый изгиб приводит к обрыву кабельных проводов, поэтому сигнал не доходит до одного или обоих «ушей» гаджета.. Микрофон тоже может не работать.

Довольно легко обнаружить поломку. Попробуйте согнуть провод в предполагаемой точке разлома в разных направлениях, пока устройство включено. Если появляется звук или вы слышите треск, это означает, что один из проводов разорван. Что делать, если проблема обнаружена на кабеле?

Чтобы отремонтировать гарнитуру, выполните следующие действия

1. Вырежьте штекер из кабеля.
2. Для ремонта вилки вы используете внутреннюю часть старой с небольшой модификацией. Для снятия этой части необходимо использовать канцелярский нож, чтобы прорезать пластиковую оболочку, как показано на рисунке ниже.
3. После вырезания пластика удалите внутреннюю часть заглушки. Вы увидите контакты с несколькими тонкими проводами разных цветов, припаянными к ним. Вы можете разобрать наушники iPhone таким же образом.

4. Запомните или нарисуйте на бумаге, какой контакт, какого цвета был подключен провод. На рисунках ниже показаны схемы разводки стандартных проводов. Цвет проводов может варьироваться от модели к модели, в этом случае зеленый — левый канал, красный — правый, а медный (без изоляции) — обычный.

5. Если вам необходимо отремонтировать гарнитуру, подключенную к разъему (обычно на кабеле имеется 2 штекера), схема разводки будет такой же, как на рисунке ниже.
6. Затем удалите внешнюю (общую) изоляцию с внутренних жил кабеля.
7. Ремонт наушников невозможен без паяльника. Это связано с тем, что общие провода должны быть соединены, а концы всех проводников должны быть обработаны флюсом и пайкой. Покраска проводников немного затруднена, так как они покрыты изоляцией (краской). Для облегчения этого рекомендуется использовать зажигалку, чтобы слегка воспламенить кончики проводов. Кроме того, кончики лака можно чистить обычным ножом.
8. Для продолжения ремонта наушников собственными руками, таких как наушники Defender, необходимо найти шариковую ручку, из которой вам понадобится только одна деталь, а именно нижняя. Он будет служить корпусом вилки.
9. Приготовьте небольшой кусок термоусадочной трубки для защиты проволоки от жестких изгибов.
10. Следующий шаг — прикрепить наконечник пера и термоусадочный материал к проволоке, а затем припаять концы оловянной проволоки к штепсельному концу.
11. Припойте штыри в точном соответствии со схемой пайки (с помощью эскиза).
12. После пайки всех проводов необходимо проверить, работают ли наушники. Для этого можно использовать мультиметр и проверить все штыри. Если у вас нет счетчика, просто подключите его к телефонному разъему и включите музыку. Убедитесь, что оба канала наушников работают раздельно, повернув ручку баланса в эквалайзере.
13. Если результат теста положительный, поместите термоусадочную втулку над паяльным соединением и с помощью зажигалки или фена плотно прижмите ее к разъему.
14. Чтобы продолжить, приготовьте небольшое количество эпоксидной смолы.
15. Добавьте несколько капель смолы на кончик ручки и поместите ее на паяную пробку. На этом ремонт гарнитуры завершен.

Ремонт беспроводных наушников Panasonic RP-WF83

Пришлось ремонтировать беспроводные наушники Panasonic RP-WF83, которые работали нормально, но не заряжались аккумуляторы, расположенные в наушнике от базы.

Приходилось их вынимать и заряжать от отдельного зарядного устройства, что создавало неудобства.

В одном из углублений базы с передатчиком имелось два подпружиненных контакта, через которые и передавался ток заряда одному из наушников. Измерение напряжения на этих контактах мультиметром, включенного в режим измерения постоянного напряжения показало, что схема зарядного устройства в базе исправна.

Следовательно, неисправность находится в самом наушнике. Чтобы добраться до электроники нужно снять амбушюру и отвинтить саморезы, как было описано в статье выше. При осмотре платы сразу стала понятна причина отказа.

Печатные дорожки, к которым были припаяны контакты для соединения с базой, были оторваны от платы. Учитывая, что к ним прикладывалось только давление подвижных контактов базы, отказ произошел из-за конструктивного недостатка. Контакты были запаяны таким образом, что при давлении на них усилие передавалось на отрыв дорожек.

Оторванные печатные площадки были приклеены к плате клеем Супер-Момент. Далее, как показано на фотографии, покрыты слоем припоя.

Из пластины латуни были сделаны два упорных уголка, залужены припоем и припаяны с внутренней стороны контактов. Уголки можно сделать из любого металла, подойдет и железо, главное, чтобы металл лудился припоем.

Теперь вся сила давления будет прилагаться не к месту пайки контактов к печатной плате, а к установленным уголкам.

Треснувшие дорожки были просто залужены и покрыты толстым слоем припоя. Если дорожка пострадала сильно, то можно продублировать ее медным проводком.

Для проверки зарядки аккумуляторов к контактам были подсоединены провода и подключены к вольтметру, который показал напряжение 2,61 В. Это свидетельствовало о том, что аккумуляторы заряжаются, так как их рабочее напряжение не может превышать 2,5 В.

Практика эксплуатации наушников показала стабильный заряд аккумуляторов. Ремонт своими руками беспроводных наушников окончен и теперь они больше никогда не откажут в работе по причине поломанных контактов.

Другие неисправности беспроводных наушников

Беспроводные наушники, благодаря отсутствию шнура ломаются редко. Обычно перестают работать, если разрядились батарейки или аккумуляторы. Еще бывает, окисляются контакты батареек, в таком случае их надо промыть спиртом, можно и водкой.

Если включатель на наушнике стал нестабильно работать, то его нужно промыть, капнув вовнутрь каплю спирта и многократно включить и выключить. Если не поможет, то придется заменить исправным.

Если при регулировке громкости появляются хрипы или звук прерывается, то тоже сначала капнуть в его внутренность каплю спирта и после многократных поворотов колесика капнуть машинного масла.

Об авторе Карта сайта Контакты

2011–2020 «Я сам дома мастер – Авторский сайт для мастеров непрофессионалов»
