Саундбар своими руками: сборка по чертежам и подключение

Преимущества и недостатки

В общем случае саундбар нужен для того, чтобы взять на себя функцию по воспроизведению звука с телевизора и других устройств. Благодаря внедрению новых технологий звуковая панель позволяет не только улучшать телевизионный звук, но и быть полноценной акустической системой, равнозначной домашнему кинотеатру.

Основными преимуществами рассматриваемой аудио-панели являются:

компактные размеры, отлично подходящие для малогабаритного помещения;
возможность подключать дополнительные устройства;
выбор подходящего уровня звучание из возможных;
наличие понятного интерфейса и дистанционного управления, что делает звуковую панель простой и доступной в эксплуатации;
возможность чтения любых форматов, что позволяет использовать саундбар как проигрыватель с разных источников и накопителей.

Среди недостатков можно выделить разве что необходимость подбирать размер устройства под конкретную диагональ телевизора. Также некоторые эксперты утверждают, что даже самый мощный и прогрессивный саундбар уступит по качеству звучания хорошему домашнему кинотеатру. Но это мнение может оказаться спорным, так как качество звука нужно определять, исходя не из технических параметров, а с учетом субъективного восприятия слушателя.

Колонки для компьютера своими руками

Для того, чтобы собрать акустическую систему для ПК понадобится:

Динамик 3Вт (от 2 шт.).
Разъём mini-Jack 3,5мм (он стандартный для подключения колонок или наушников и весьма распространён).
Аудиоусилитель. Рекомендуется использовать цифровой РАМ 8403.

Тумблер для питания системы.
Соединительные провода.
USB провод для питания.
Трубки термоусадочные для изоляции.
USB штекер.
Материал для сборки корпуса (фанера, клей, саморезы и т. д.).

Также понадобятся инструменты:

Паяльник.
Клей (для склейки проводов).
Нож (для чистки проводов).
Лобзик (для работы с корпусом).
Дрель (для работы с корпусом).
Инструменты для измерения и разметки (карандаш, линейка, циркуль и т. д.).
Кусачки (для проводов).
Наждачная бумага (для обработки корпуса).

Делаем «булку»

Для того, чтобы обеспечить наиболее качественный звук необходимо сделать просторный и закрытый корпус, чтобы в нем циркулировал воздух. Это сделает звучание глубже и насыщеннее.

Изготавливаем корпус

Для корпуса пойдёт ДСП, ДВП или фанера. Также можно использовать текстолит или OSB. Не стоит выбирать слишком толстые пластины, так как это сделает конструкцию слишком тяжёлой.

Для того, чтобы динамики подошли по размеру, нужно правильно замерить диаметр и окружность, а затем вырезать отверстия на передней панели.

На задней панели следует врезать места для проведения кабеля питания, кабеля подключения и отдельный разъём для тумблера включения питания.

Позаботимся о хорошем БП

Существует несколько основных вариантов создания блока питания в схеме. Если усилитель представляет собой комплексное устройство с АЦП и переходником (как, например, РАМ 8403), то его можно питать от простого USB. Это облегчает взаимодействие и работу с ПК. В случае есть блок питания отдельный, то следует внимательно озаботиться выбором комплектующих, согласно потреблению и выходной мощности.

Усилитель и блок питания

Для сборки домашней акустической системы служит соединение громкоговорителей (динамиков) с усилителем и разъёмом. Штекер mini — Jack имеет три канала (левый, правый и общий). Они разделены чёрными полосами на самом разъёме и располагаются зеркально от середины.

На самой плате располагаются разъёмы для провода(L-Левый G-Центральный R-Правый). Соблюдая порядок, следует соединить проводами разъём mini – Jack с платой усилителя.

Затем соблюдая полярность, к усилителю следует подключить динамики. Места для динамиков на устройстве обозначаются как Rout и Lout.

Питание данного устройства будет осуществляться через USB, так как для усилителя достаточно 5 вольт. При припаивании кабеля питания, также следует помнить про полярность

Также важно не забыть вывести через один из проводов тумблер от питания колонки, иначе устройство будет питаться при каждом подключении через USB

После того как все детали собраны, следует воспользоваться термоусадкой в местах сгибов, а именно на mini Jack, тумблере питания и проводах, которые подключаются к динамикам.

Основные колонки

После того как основное устройство собрано его следует поместить в корпус собранный ранее

Собирать колонки следует осторожно, так как есть риск повредить провода или разъём

Иногда, для улучшения качества звука, переднюю панель (куда выходят динамики) обтягивают тканью.

Саундбар — определение и назначение

Согласно Википедии, саундбар – это моноблочное устройство для воспроизведения качественного звука. Причем воспринимается звучание как из акустических систем, состоящих из нескольких отдельных динамиков. Раскроем более детально вопрос, что это такое за устройство, — саундбар представляет собой горизонтально ориентированную акустическую панель, функцией которой является улучшение и усиление аудио возможностей телевизора и не только.

Визуально саундбар похож на одну длинную колонку, которая состоит из нескольких более мелких динамиков. Благодаря особенностям его конструкции удается создать широкое звуковое поле и в некоторых случаях многоканальный объемный звук. Такой эффект достигается посредством того, что динамики расположены под разными углами на четко выверенном расстоянии между собой и в определенной комбинации.

Изначально саундбары были разработаны для телевизора, поэтому их дизайн, форма и размеры предусматривают возможность либо установки на полочку, либо подвешивание на стену над или под ТВ. Данная панель позволяет значительно расширить возможности современных плазменных и жидкокристаллических телевизоров. Ведь даже самые дорогие и популярные модели телеприемников не могут похвастать качественным звуком, каким бы превосходным не было изображение.

Сейчас более современные и дорогие модели аудио-панелей обладают дополнительным функционалом. Они не только улучшают звук, делая его более мощным, широким и чистым, но и могут:

проигрывать аудиофайлы с дисков и флэш-накопителей;
воспроизводить 3D звук;
принимать и воспроизводить радиоканалы;
интегрироваться со всеми устройствами по Wi-Fi;
подключаться к мобильным устройствам через Bluetooth;
осуществляют поддержку Smart TV и др.

Как пользоваться саундбаром

Особенности подключения девайса к TV могут различаться для разных моделей. Но есть и несколько общих рекомендаций по использованию девайса:

Располагать звуковую панель и сабвуфер рекомендуется позади TV, перед телевизором или на стене за ним, также можно использовать девайс в качестве подставки. В любом случае, устройство должно находиться как можно ближе к ТВ — это обеспечит качественный звук.
Ставить саундбар сбоку от ТВ или отодвигать его слишком далеко нельзя. Звук из-за этого сместится в сторону, некоторые частоты будет почти не слышно, пропадет эффект 3D-аудио.

Подключать девайс к ТВ лучше всего посредством HDMIс поддержкой технологии ARC. В таком случае управлять громкостью панели можно будет напрямую через телевизионный ДУ-пульт. К тому же звук от всех устройств, подключенных к телевизору, будет по умолчанию транслироваться через саундбар.

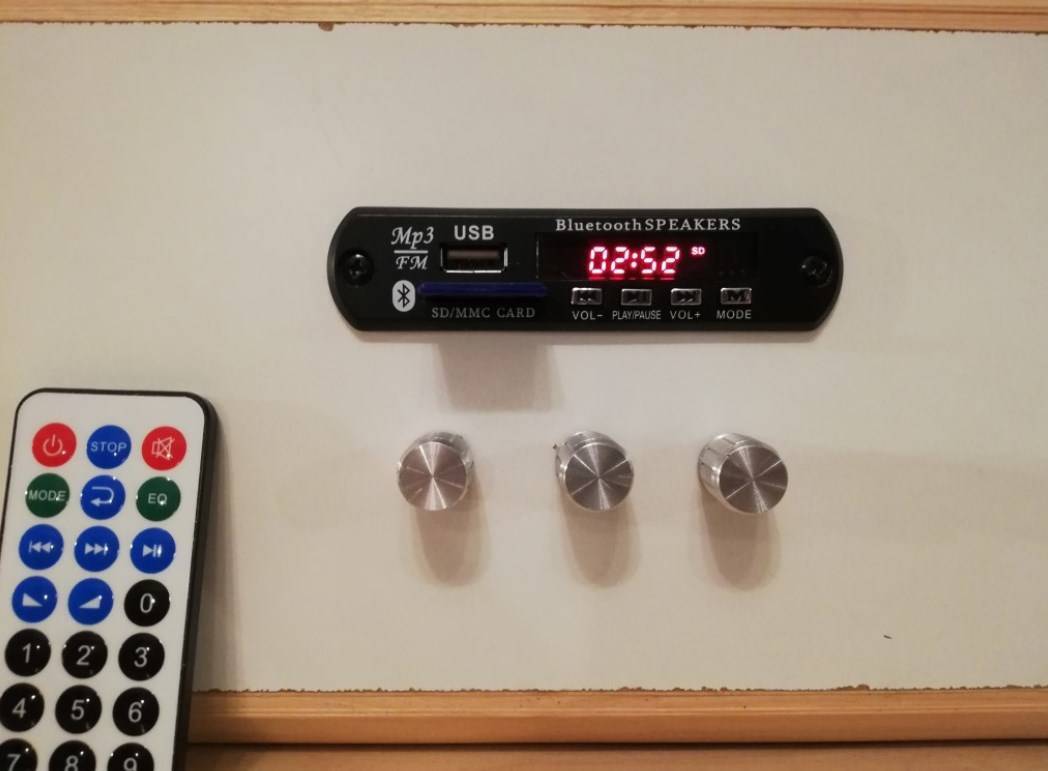

Что может саундбар

имеет Bluetooth
подключать устройства через разъем Jack (AUX)
подключить гитару или микрофон на большой разъем (например, для караоке)
воспроизводить mp3 с SD-карты
есть ФМ тюнер и программатор станций
эквалайзер с несколькими встроенными пресетами
пульт дистанционного управления.

В дополнение можно отрегулировать громкость, тембр и низкие частоты, если подключить сабвуфер.

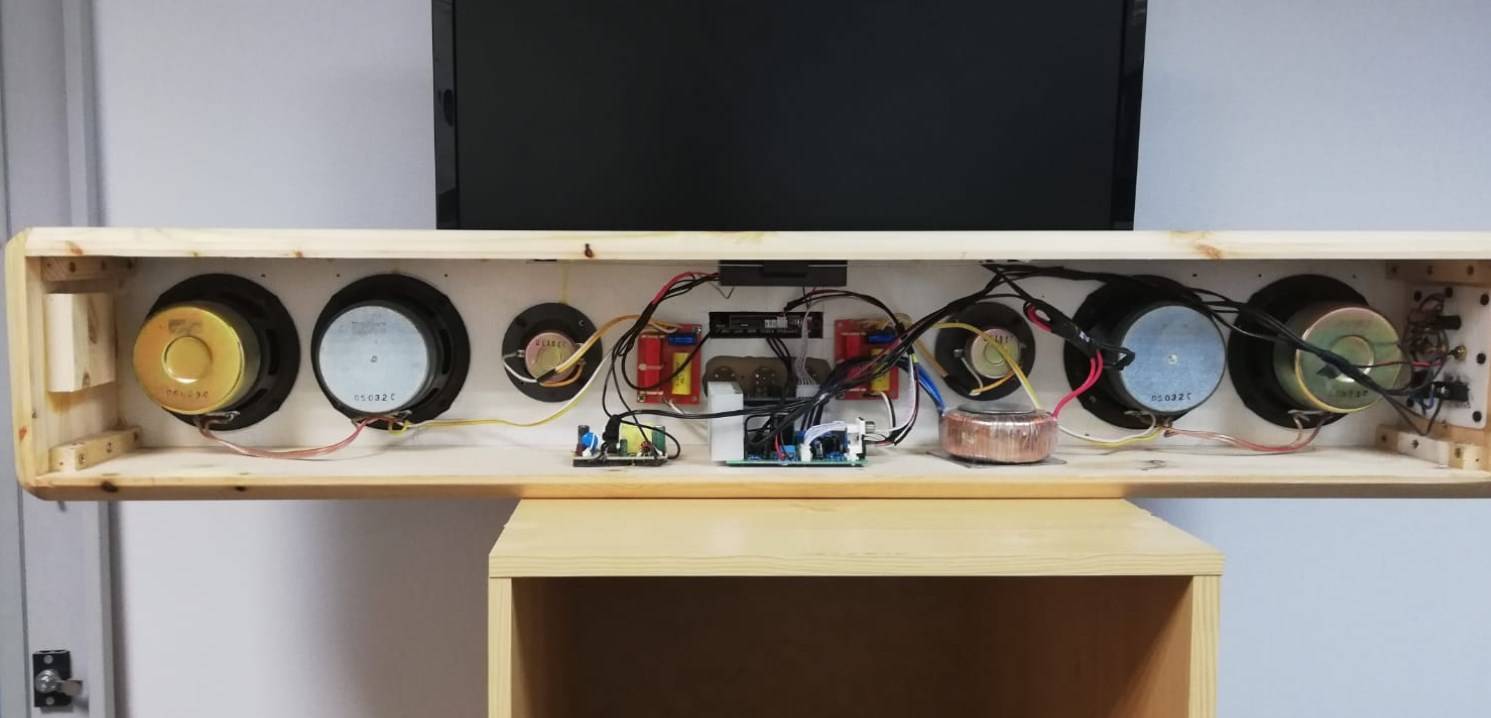

Принципиальные схемы типовые под TDA2030A, динамики и разъёмы купленные, трансформатор на 50 ватт тороидальный, дополнительный источник питания 12 В постоянного тока от телефонной зарядки служит для питания панели и автомобильной антенны с усилителем.

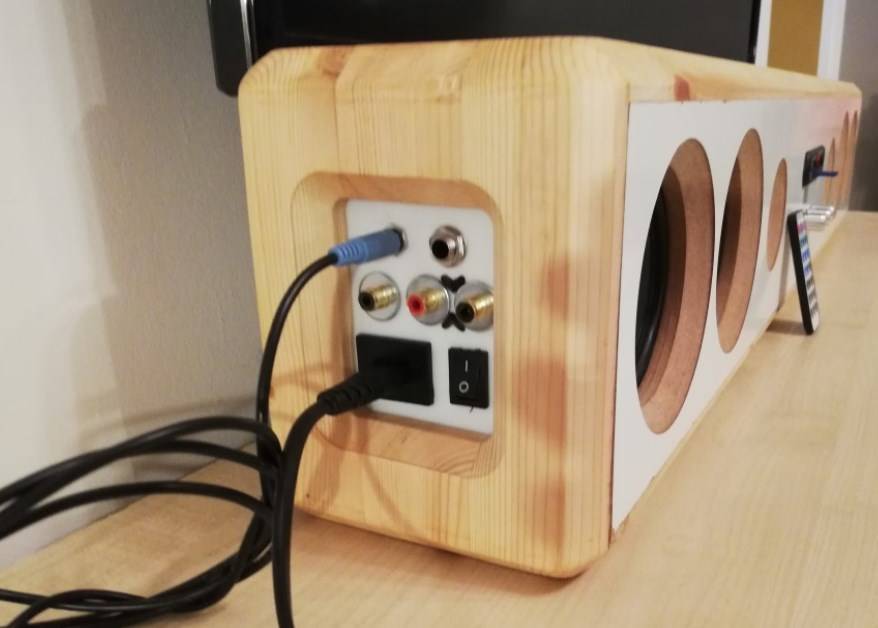

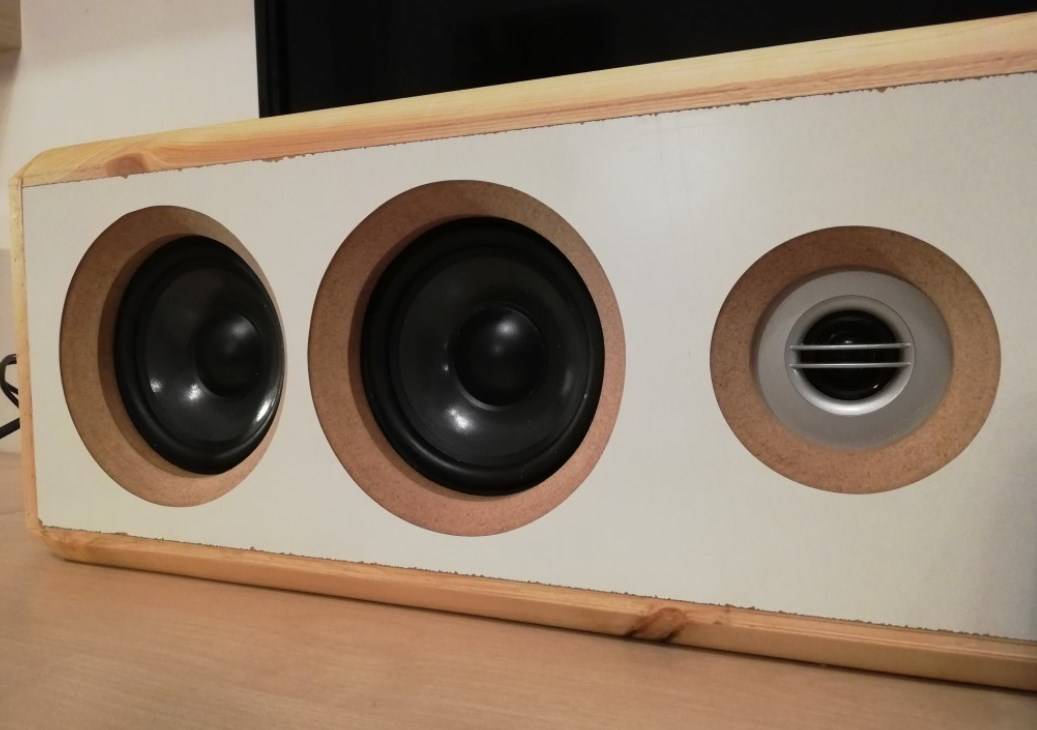

Передние и задние панели МДФ, остальное дерево (сосна).

Конечно стоит сделать все это в черном цвете — тогда саундбар гармонировал бы с черной поверхностью экрана телевизора. Если будете повторять конструкцию, для улучшения стерео восприятия высоких частот твитеры установите по краям корпуса. Играет действительно громко, качество звука очень приличное, но всё-же иногда при просмотре динамичных фильмов хочется подключить сабвуфер.

Форум по обсуждению материала САУНДБАР СВОИМИ РУКАМИ

Источник

Чем домашний кинотеатр лучше саундбара

По сути, домашний кинотеатр нивелирует все недостатки, которыми обладает звуковая панель, хотя и не обладает теми достоинствами, которыми блещет саундбар.

Большая многокомпонентная система дает объемное, качественное звучание, равномерно распределяя звуковое давление по всей площади помещения. Такая система обладает наибольшей универсальностью. Даже самый дешевый и простенький кинотеатр многократно превосходит по качеству звучания большинство саундбаров. Звук воспроизводится в многоканальном формате, и любой аудиоманьяк не пожалеет, предпочтя такую систему саундбару.

Среди ощутимых минусов можно выделить:

Необходимость настройки аудиосистемы под особенности конкретного помещения
Стоимость хорошего домашнего кинотеатра зачастую превышает стоимость хорошего саундбара в разы, что не порадует любителей слушать аудиокниги или пользователей которые не любят громкую музыку
Большие габариты. Помимо множества компонентов, домашний кинотеатр наличествует большим количеством проводов, без правильного размещения которых вы пожертвуете своим комфортом и красотой интерьера в угоду качественному звуку.
В случае установки кинотеатра в маленьком помещении, звук может оказаться оглущающим, кроме этого выбудете доставлять неудобства соседям по лестничной площадке.

Как выяснилось, любое из решений имеет свои достоинства и недостатки. Отсутствие требований к объемному громкому звуку делает для вас саундбар лучшим выбором, если вы не приверженец идеального саунда. В случае, когда вы хотите переформатировать помещение под кинозал, или любите часто собирать друзей на загородном особняке, устраивая дискотеки, вы останетесь полностью удовлетворены только если выберете громоздкую многоканальную аудиосистему

Как подключить саундбар к телевизору?

Процесс простой, главное, выбрать правильный разъем для кабеля. В зависимости от модели расположение отверстий может отличаться. Для того чтобы получить лучший звук, саундбар нужно правильно подключать через порт к телевизору и другим устройствам. Есть несколько вариантов подключения:

Базовое . Находят цифровой порт и проверяют, отправляет ли телевизор аудио сигнал в саундбар через кабель. Для этого в меню ТВ отключают встроенную акустику и включают опцию работы с внешней акустикой.
С помощью HDMI-входа . В этом случае саундбар будет передатчиком, который не трогает видеосигнал, а только обрабатывает звук. Функция активируется в меню HDMI телевизора.
Выход на сабвуфер . Подобное дополнение нужно в качестве низкочастотной поддержки. Многие саундбары имеют в комплекте сабвуфер, но при наличии отдельного разъема можно дополнительно подключить внешний.
Порт Ethernet . С его помощью саундбар можно подключить к домашней сети или внедрить в мультирумную систему. В дополнение такие модели оснащены Wi-Fi.

Особенности установки и подключения

Установить саундбар можно на стене или на полке над, под или перед телевизором. Если для звуковой панели предусмотрена специальная тумба, стойка или полочка, то нужно ее максимально приблизить к ТВ.

Чаще всего звуковую панель устанавливают на стене под корпусом телевизора. Но можно подобрать вариант со стойкой или полкой. В таком случае сам саундбар будет служить подставкой под телевизор.

Также моноколонку можно использовать как акустическую систему для других устройств. Для этого ее нужно подключить к компьютеру, ноутбуку, планшету или смартфону. Это можно сделать с помощью кабеля и специального разъема на системном блоке или через беспроводные технологии.

Что выбрать: саундбар или аудиоподставку под телевизор?

Еще одна версия саундбара — подставка под телевизор. Динамики и варианты подключения у нее классические саундбаровские, но размер (глубина и ширина) позволяют установить непосредственно на ее верхнюю панель телевизор.

Такие подставки хорошо работают с телевизорами, у которых одна ножка по центру. То есть, например, не факт, что телевизоры с расположенными по краям ножками смогут разместиться на такой подставке: ножки могут быть расставлены слишком широко, а подставка может оказаться слишком узкой.

Кроме того, высота такой подставки может быть больше, чем расстояние от полки, на которой стоит телевизор, до его рамки. Эти факторы нужно учитывать, если подставки под телевизоры нравятся больше классических саундбаров.

В зависимости от бренда такие устройства называются по-разному: аудиоконсоль, звуковая платформа, звуковая подставка и так далее.

Подключение к ПК

Способ подключения зависит от того, какие разъемы поддерживает устройство. Самые распространенные следующие:

По Bluetooth

Это способ беспроводного подключения саундбара к ПК. При использовании ноутбука дополнительных переходников тоже не потребуется. А вот стационарный компьютер без Bluetooth адаптера подключить не получится, за исключением тех случаев, когда данный контроллер интегрирован в материнскую плату.

Процесс состоит из следующих шагов:

Через HDMI

При использовании этого способа соединение ПК и звуковой панели происходит путем подсоединения кабеля к соответствующим разъемам. Поэтому обязательное условие — наличие HDMI входов на компьютере или ноутбуке.

Саундбар на стену или мебель: что это такое?

Саундбарна стену или специализированную мебель (также нередко называемые системами окружающего звука или же звуковыми панелями) — основной конкурент многоэлементной акустике. В его пользу в сравнении саундбара и домашнего кинотеатра (полного коммлекта) приводятся различные доводы — развитие технологий, следования идеям минимализма… Но давайте попробуем разобраться, насколько справедливы это доводы и что же стоит выбрать в Вашем случае — домашний кинотеатр или саундбар?

Лаконичные и выразительные саундбары — это новая ступенька в эволюции звукового оборудования. Ранее требовалось нескольких колонок, размещенных в строгом порядке и положении. Теперь полный набор для получения объемного звука умещается в одном компактном устройстве.

В этом и отличительная особенность саундбара — минимизация занимаемого места. Вместо пяти или семи отдельных колонок вы ставите один-единственный аппарат там, где вам удобно. Бонусом идет мощный сабвуфер, который можно засунуть даже под стол, — чтобы глаза не мозолил.

И, кроме того, укоротив акустическую цепь в несколько раз, производители исключили даже провода. В глазах потребителя преимущество достаточно весомое: провода сложно прятать, за них можно споткнуться, их рвут дети и грызут животные.

В конструкции саундбаров используются новейшие звуковые процессоры DSP. Именно они позволяют практически без потерь воспроизвести объемный звук, мало в чем уступающий акустическим системам домашних кинотеатров.

Если вам нужно создание максимально реалистичного звучания на малой площади — саундбар будет куда предпочтительней колонок.

Помимо вышесказанного, большинство современных моделей саундбаров оборудованы высококлассным проигрывателем — HD DVD, BlueRay, 3D. Всегда остается возможность подключения игровой приставки.

Приглядитесь к нему — быть может, именно саундбар станет для вас оптимальным вариантом.

Сборка саундбара на примере обычных домашних колонок

Итак, если у вас дома есть старые не используемые, но все еще рабочие колонки, они могут послужить неплохим исходным материалом для создания саундбара. Помимо акустической системы для примера, нам понадобится Bluetooth-модуль (например, МР3862ВТ, но может подойти и любой другой, главное, внимательно изучить его характеристики).

При наличии необходимого модуля и самих колонок, совершенно очевидно, что потребуется паять стабилизатор, а также схему, согласующую линейный выход. У знающих людей это не займет много времени, новичкам же лучше будет предварительно ознакомиться с профильной литературой, чтобы не «найти себе дополнительные неприятности за свои же деньги». Справедливости ради стоит отметить, что даже у опытных и знающих людей далеко не всегда припой получается с первого раза, велика вероятность испортить технологически сложный электроприбор. Здесь главное – проявить усидчивость и настойчивость. Итак, сначала налаживаем линейный выход и паяем стабилизатор.

Стоит подробнее рассмотреть Bluetooth-модуль. На деле, это интегрируемая плата, умеющая понижать DC/DC преобразователь с высоким коэффициентом полезного действия и низким уровнем помех. Этот модуль может похвастаться высоким уровнем входного напряжения, которое достигает 32-35В. Приведенная частота хорошо подходит для интеграции практически в любую бытовую технику, так как является универсальной, применяемой повсеместно. В центре устройства работает известный многим ценителям ручной сборки Bluetooth-модуль, работающий с чипом ОVС3860.

Здесь мы имеем одну интересную конструктивную особенность: цепь, согласующая чип с линейным выходом, размещена непосредственно на самой плате, что очень удобно. Помимо цепи имеются пара регуляторов, которые позволяют регулировать уровни баланса, когда устройство уже подключено. Еще один приятный бонус: прямо на плате имеются специальные клеммы под отвертку для облегчения процесса сборки. Надо сказать, что далеко не каждый производитель озадачивается подобным техническим решением.

Модуль также оснащен индикацией подключения питания, что очень полезно и функционально (можно визуально заметить сбой в работе).

Далее необходимо будет разобрать колонки. Труда это не составит, как правило, они держатся всего на нескольких винтах (2-4 шт.). Стоит помнить, что чем проще устроена акустическая система, тем легче система подключения модуля. Как правило, подключать их к плате очень удобно и совсем не трудно. При необходимости можно найти схему, но чаще всего все становится понятно при вскрытии колонки.

Для начала питание выводят от внешнего гнезда, в которое подключается адаптер. Делается это с помощью практически любых проводов, подойдут и монтажные. Чтобы подключить ваш модуль к линейному входу, можно также использовать подручные средства (например, куски уже не использующегося, но работоспособного USB-кабеля от зарядки или МФУ). Такой кабель обычно имеет сплошной экран, к которому можно подсоединить выводы, которые не планируется использовать в дальнейшем. Именно благодаря этому плотному экрану подобный кабель как нельзя лучше подойдет для соединения (не пропускает внешних доводок).

Подключенный к колонке модуль

Как подключить саундбар

Чтобы получить положительный результат на выходе, рекомендуется более подробно ознакомиться с особенностями подсоединения звуковой панели к телевизору, компьютеру. Сам процесс довольно прост.

Как подключить саундбар к телевизору

Проще всего подсоединить звуковую панель через цифровой оптический или коаксиальный кабель. За неимением таких разъемов следует воспользоваться аналоговым стереокабелем. Но ожидать высококлассного звучания не стоит.

Когда устройство будет подключено, необходимо произвести проверку на предмет поступления сигнала

Если звука нет, то нужно через настройки телеприемника сделать отключение встроенной акустики, и назначить выход звука на внешний прибор.

Замечание! Бывает, что требуется выбрать вид сигнала – цифровой либо аналоговый.

Как подключить саундбар к компьютеру

Первым делом нужно включить звуковую панель, нажав кнопку питания. После чего перевести в режим сопряжения, открыть «Центр действий» и включить Bluetooth.

Когда система найдет звуковую панель, произойдет подключение к компьютеру

Сборка саундбара (на примере обычных домашних колонок)

Итак, если у вас дома есть старые не используемые, но все еще рабочие колонки, они могут послужить неплохим исходным материалом для создания саундбара. Помимо акустической системы для примера, нам понадобится Bluetooth-модуль (например, МР3862ВТ, но может подойти и любой другой, главное, внимательно изучить его характеристики).

Bluetooth-модуль для саундбара

При наличии необходимого модуля и самих колонок, совершенно очевидно, что потребуется паять стабилизатор, а также схему, согласующую линейный выход. У знающих людей это не займет много времени, новичкам же лучше будет предварительно ознакомиться с профильной литературой, чтобы не «найти себе дополнительные неприятности за свои же деньги». Справедливости ради стоит отметить, что даже у опытных и знающих людей далеко не всегда припой получается с первого раза, велика вероятность испортить технологически сложный электроприбор. Здесь главное – проявить усидчивость и настойчивость. Итак, сначала налаживаем линейный выход и паяем стабилизатор.

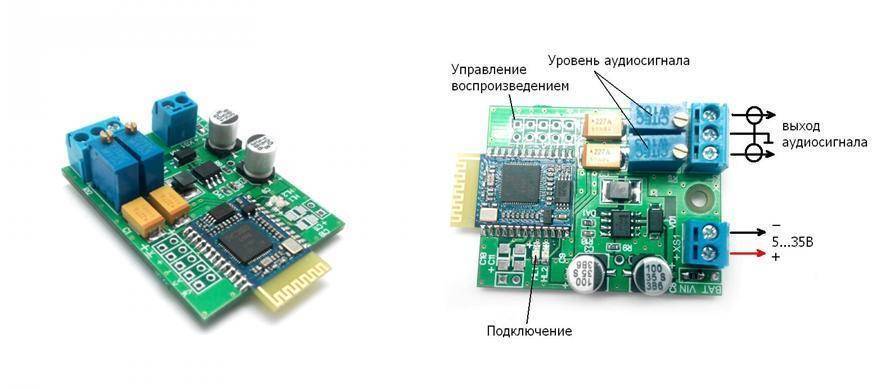

Стоит подробнее рассмотреть Bluetooth-модуль. На деле, это интегрируемая плата, умеющая понижать DC/DC преобразователь с высоким коэффициентом полезного действия и низким уровнем помех. Этот модуль может похвастаться высоким уровнем входного напряжения, которое достигает 32-35В. Приведенная частота хорошо подходит для интеграции практически в любую бытовую технику, так как является универсальной, применяемой повсеместно. В центре устройства работает известный многим ценителям ручной сборки Bluetooth-модуль, работающий с чипом ОVС3860.

Здесь мы имеем одну интересную конструктивную особенность: цепь, согласующая чип с линейным выходом, размещена непосредственно на самой плате, что очень удобно. Помимо цепи имеются пара регуляторов, которые позволяют регулировать уровни баланса, когда устройство уже подключено. Еще один приятный бонус: прямо на плате имеются специальные клеммы под отвертку для облегчения процесса сборки. Надо сказать, что далеко не каждый производитель озадачивается подобным техническим решением.

Модуль также оснащен индикацией подключения питания, что очень полезно и функционально (можно визуально заметить сбой в работе).

Для начала питание выводят от внешнего гнезда, в которое подключается адаптер. Делается это с помощью практически любых проводов, подойдут и монтажные. Чтобы подключить ваш модуль к линейному входу, можно также использовать подручные средства (например, куски уже не использующегося, но работоспособного USB-кабеля от зарядки или МФУ). Такой кабель обычно имеет сплошной экран, к которому можно подсоединить выводы, которые не планируется использовать в дальнейшем. Именно благодаря этому плотному экрану подобный кабель как нельзя лучше подойдет для соединения (не пропускает внешних доводок).

Подключенный к колонке модуль

Важно помнить, что вышеописанный процесс сборки саундбара не представляет собой ничего сложного. В отдельных случаях, как уже упоминалось, можно и вовсе обойтись без пайки, правда рассчитывать на это особо не стоит

Вам понадобится

Автомобильная акустическая полка (можете заменить на что угодно).
Автомобильные динамики (я использовал овалы).
Адаптер на 12V.
AUX кабель.
Усилитель звука.
Краска в баллончике (по желанию).

Усилитель звука

Если в вашем городе есть радиорынок, Вы можете там купить его без проблем, но я не хотел переплачивать в 2.5 раза и заказал его на Ali:

Купить его можно тут — ссылка!

Так же, Вы можете заказать усилитель на 1-2 доллара дороже и в нём будет Bluetooth. Мне он не нужен, поэтому в моем примере без него. Купить усилитель с Bluetooth можно тут ссылка!

Акустическая полка и динамики

Какой у вас будет короб или полка с динамиками это не имеет никакого значения, просто мне захотелось так сделать.

Я нашел объявление с разборкой Жигули, где было много дешевых запчастей, там же и купил очень дешево полку вместе с динамиками:

После того, как я ободрал старую и некрасивую обшивку полки, там была обычная ОСБ плита, которую я задул баллончиком в чёрный цвет.

Заключение

Саундбар, получаемый в процессе сборки, будет более адаптирован под вкусы и потребности владельца, нежели система, приобретенная в магазине

Важно только уметь обращать внимание на детали: правильно подобрать все необходимые элементы и последовательно выполнять инструкции по сборке

Как можно убедиться из статьи, создание саундбара своими руками – задача хоть и непростая, но увлекательная и, чаще всего, целесообразная. Это помогает не только развить технические навыки, но и создать тот прибор, который хочется именно вам. Остается пожелать будущим сборщикам удачи и замечательного звука.
