Как выбрать сетевой фильтр для бытовой техники

Как проверить фильтр помех на стиральной машине

Многие агрегаты для стирки устроены так, что, если отказывает сетевой фильтр, они в автоматическом режиме останавливают свою работу и не запустятся, пока вышедший из строя элемент не заменят. Отсюда следует вывод – стиральная машина не включается, а вилка и шнур содержатся в исправном состоянии, необходимо проверить устройство для помех. В случаях, если стиральная машина бьет током, ощущается запах горелого, агрегат самостоятельно меняет рабочие режимы – проверяется сетевой фильтр помех.

Алгоритм действий следующий:

• попарно проверяем мультиметром все контакты, сопротивление которых должно составлять 680 кОм,
• замеряется входной показатель сопротивления штекера. Значение должно быть, как в первом случае. Допускается некоторое отклонение в сторону увеличения,
• исправность конденсаторов проверять сложно, но емкость между различными входами замерить возможно. Показатель – в пределах 0.47 мкФ.

Когда при выполнении проверки сопротивление стремится к бесконечности, емкость близка к нулевой отметке, фильтр помех вышел из строя и нуждается в замене.

Обманы маркетологов

Всем известны удлинители с несколькими розетками, предлагаемые множеством производителей. Их цена привлекательна. Маркетологи называют этот крайне недорогой прибор сетевой фильтр и заявляют, что приспособление защитит оборудование от всех возможных неприятностей.

Легко купить многорозеточный удлинитель с защитой для стиральной машины, для холодильника, для компьютера. Есть приборы разных уровней: базового, стандартного, продвинутого. Но в любом случае характеристики такого приспособления никак не позволяют предположить, что оно может эффективно защищать подключенную технику. На практике все обстоит следующим образом.

1. В моделях базового класса есть только одноконтактный выключатель, а также неонка и многоразовый предохранитель.
2. Устройства стандартного класса — с предохранителем многоразового типа, неонкой и двухконтактным выключателем в хороших моделях. Последний прерывает оба проводника, фазу и ноль, для гарантированного прекращения питания подключенного прибора.
3. Продвинутые модели имеют в схеме помехоподавляющий конденсатор, предохранитель и выключатель.

Все без исключения эти так называемые удлинители с УЗО не могут гарантированно защитить технику в аварийных ситуациях. Например, многоразовый предохранитель ограничивает максимальный ток, но срабатывает достаточно медленно для того, чтобы подключенное устройство не вышло из строя. Конденсатор же справляется только с определенными видами бросков напряжения. Назначение подобных приспособлений только одно: ограничивать потребление мощности группой подключенных устройств.

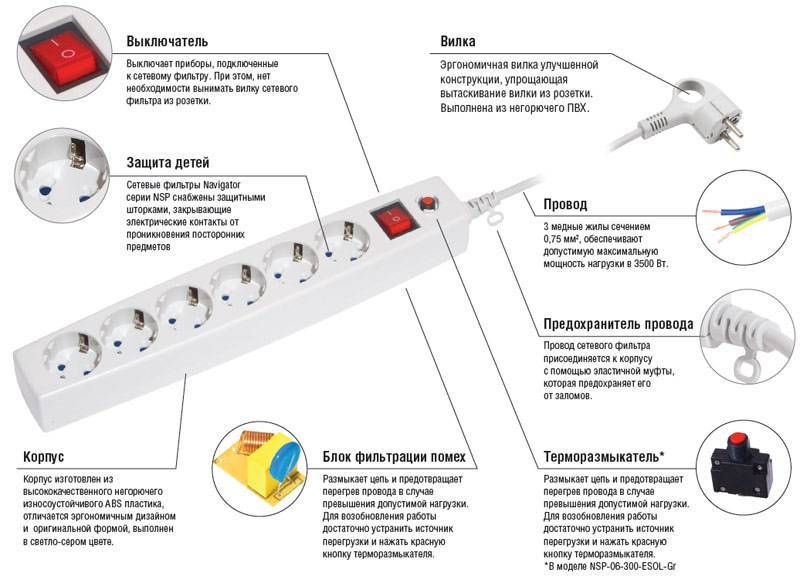

Устройство

Если говорить об устройстве такой вещи, как сетевой фильтр, то следует сказать, что он может относиться к одной из 2 категорий:

• стационарно-многоканальной;
• встроенной.

В целом схема обычного сетевого фильтра, рассчитанного на напряжение в 220 В, будет стандартной и в зависимости от типа устройства может лишь чуть-чуть отличаться.

Такие платы имеет и другая техника, что относится к категории сложных. Такие платы обычно состоят из следующих компонентов:

• конденсаторы добавочного типа;
• индукционные катушки;
• дроссель тороидального типа;
• варистор;
• предохранитель термического типа;
• VHF-конденсатор.

Варистором является резистор, что имеет переменное сопротивление. Если нормативный порог напряжения в 280 вольт превышается, то его сопротивление снижается. Причем оно может снизиться не в один десяток раз. Варистор по своей сути представляет предохранитель от импульсного перенапряжения. А стационарные модели обычно отличаются тем, что имеют несколько розеток. Благодаря этому появляется возможность подключить через сетевой фильтр к электрической сети несколько моделей электрической техники.

Советуем изучить Как сделать антенну для цифрового телевидения своими руками

Кроме того, все сетевые фильтры оснащены LC-фильтрами. Такие решения применяются для аудиотехники

То есть такой фильтр – помехоподавляющий, что для аудио и работы с ним будет крайне важно. Также сетевые фильтры иногда оснащаются термическими предохранителями, что позволяют предотвратить появление скачков напряжения. Иногда в ряде моделей используются одноразовые предохранители плавкого типа

Иногда в ряде моделей используются одноразовые предохранители плавкого типа.

Для чего нужна защита бытовой техники?

Большинство электроприборов не переносят изменений параметров электросети, особенно если происходит резкий скачок напряжения.

Если напряжение длительно будет выше нормы, то увеличится риск поломки блоков питания, микросхем и других запчастей, которые будут сильно греться.

Если же напряжение сильно понизится, то все узлы и схемы начнут работать на предельных нагрузках, что в итоге в лучшем случае значительно снизит их эксплуатационный ресурс, а в худшей ситуации приведёт к их поломке.

Пагубно влияют на срок службы электронных узлов незапланированные отключения электричества. К несчастью с такими проблемами отечественного электроснабжения знакомы как люди, проживающие в мегаполисах, так и в отдалённых деревнях.

Обычно производители бытовых приборов предусматривают минимальную защиту выпускаемой электронной продукции, но диапазон стабильной работы большинства изделий не превышает 198–242 В. При этом в случае поломки техники, по причине перебоев в электроснабжении она не подлежит гарантийному обслуживанию.

Сетевой фильтр – что это

Сохранить технику в исправном состоянии поможет фильтр сетевого напряжения. Это устройство, защищающее технику от помех и перепадов напряжения в сети. Внешне он может походить на обычный удлинитель, но отличие в том, что сетевой удлинитель снабжен специальным блоком, смягчающим последствия от резких скачков электроэнергии.

Для чего нужен

На паспорте каждого бытового прибора указывается частота входного напряжения по ГОСТу (50 Гц), но показатели в сети далеки от идеала. Вокруг нас множество потребителей электричества: кто-то делает ремонт и включил болгарку или делает сварку, на ближайшей фабрике одновременно включили производственные мощности, произошел сбой на подстанции. Все это сделает напряжение в сети нестабильным, и это скажется на работе чувствительной компьютерной техники, телевизоров.

Рассмотрите, для чего нужен сетевой фильтр и каков принцип его работы на примере математических функций. Изменение частоты напряжения переменного тока в сети происходит по синусоиде (плавная дуга, колеблющаяся многократно за единицу времени). В дополнение к этому происходят высокочастотные (100 Гц до 100 МГц), и низкочастотные импульсы, пики напряжения, изменения амплитуды, искажения формы, скачки. Это мало похоже на плавную синусоиду (гармонику), а больше схоже с показателями кардиографа, и к тому же таких кривых одновременно фиксируется множество.

Для нормальной работы бытовых приборов необходимо, чтобы была одна плавная синусоида, поэтому все остальные гармоники и импульсные помехи необходимо разрядить и не допустить к приемнику электрического тока. Всю эту работу выполняет фильтр-удлинитель, оборудованный встроенной схемой, которая поглощает все частотные погрешности. Для больших перепадов предусмотрен предохранитель, который перегорая при перегрузке, обесточивает приборы. Фильтр-розетку лучше использовать совместно со стабилизатором напряжения.

Устройство

Если род тока, проходящий через резисторы, не влияет на их сопротивление, то емкостное и индуктивное сопротивления непосредственно зависят от частоты тока. Чем больше частота тока, тем больше сопротивляемость индукционной катушки. Такое свойство индуктивности применяется в устройстве, чтобы сглаживать высокочастотные помехи (синусоиды с маленькими периодами). Для этого последовательно нагрузке размещают в нулевой и фазный проводники две катушки индуктивностью от 60 до 200 мкГн каждая.

Помехи низкой частоты гасятся сопротивлением индукционных катушек или резистором с сопротивлением не более 1 Ом, расположенными последовательно. Эффективнее всего фильтровать помехи могут LC-фильтры, которые состоят не только из индукционных катушек, но и дополнены конденсатором (емкость 0,22-1,0мкФ), подсоединенным параллельно нагрузке. Напряжение данного конденсатора подбирается таким, чтобы оно превышало напряжение сети хотя бы вдвое, учитывая возможные перепады.

Справиться с импульсными кратковременными помехами поможет полупроводниковый элемент – варистор. Если напряжение в сети низкое, то варистор выступает в качестве резистора большого сопротивления и не пропускает ток. При возрастании напряжения до номинального показателя варистора (470 вольт), сопротивление полупроводника снижается, и импульсы тока проходят через него. Значит, если варистор включить параллельно нагрузке, то импульсы высокого напряжения будут им поглощаться, временно сглаживая их воздействие.

Настоящая розетка-фильтр должна состоять из:

• двух катушек с индуктивностью от 60 до 200 мкГн, последовательно нагрузке;
• варистора 470 вольт, включенного параллельно нагрузке;
• конденсатора 0,22-0,1 мкФ, включенного параллельно нагрузке;
• резистора на 1 Ом, чтобы подавлять помехи низкой частоты (при необходимости).

Большинство дешевых вариантов на практике ими не являются. Они состоят только из варистора и биметаллического контакта для максимальной защиты. Однако легко собрать LC-контур собственными руками и работать он будет не хуже заводского. Хотя если в доме есть только обычные мощные бытовые приборы, то они не нуждаются в фильтрах, поскольку качество электроэнергии на них не влияет, а электроника (компьютер, телевизор, музыкальный центр) потребляют малое количество энергии и для них вполне подойдет фильтр-удлинитель с номинальной величиной тока в несколько ампер.

Принцип работы защитных устройств

Сетевой фильтр

Сетевой фильтр похож на обычный удлинитель, но внутри него установлена плата фильтрации. Качественная плата фильтрации содержит:

1. Варисторы: при резком повышении напряжения (импульсные скачки) они резко снижают своё сопротивление (с сотен мегаом до десятков ом), фактически закорачивая цепь и принимая всю нагрузку на себя. При этом может сгореть либо сам элемент, либо плавкий предохранитель, подключенный последовательно с ним, но подключенные приборы останутся целы.
2. LC-фильтр: цепь из катушек индуктивности и конденсаторов, поглощает высокочастотные помехи.
   Многоразовые термопредохранители: могут использоваться взамен плавких. Выполнены в виде кнопки, вынесенной на корпус. При превышении допустимого тока или КЗ такой предохранитель отжимает кнопку и разрывает цепь. Для восстановления предохранителя достаточно нажать кнопку обратно.
3. Газоразрядники: иногда параллельно с варистором ставятся газоразрядные электроды, которые принимают на себя большие напряжения (несколько киловольт), для быстрого устранения разницы потенциалов.

Все сетевые фильтры оборудованы заземлением. Уважающий себя производитель укажет, по каким линиям установлена варисторная защита. Если варистор установлен только между землёй и фазой, для работы такого фильтра обязательно требуется заземление. Если указана защита «фаза-ноль», заземление необязательно, весь импульс уйдёт на ноль.

Сетевой фильтр — сложное устройство, включающее в себя специфические электронные компоненты для эффективного подавления импульсных и высокочастотных помех, защиты от перегрузки и короткого замыкания.

Качественный фильтр видно сразу — это солидное, достаточно массивное устройство, нафаршированное электроникой. Цена хорошего сетевого фильтра начинается от 800-1000 рублей.

Исходя из схемотехники, сетевой фильтр может справиться только с двумя видами помех: высокочастотными и импульсными. Очевидно, что такое устройство не способно справляться с длительными перепадами напряжения и искажением его формы. Здесь уже потребуется стабилизатор.

Стабилизатор

Если напряжение в вашей местности долгое время выходит за границы предельно допустимых отклонений, единственный выход – это стабилизатор. Такие устройства выдают (почти) постоянное значение амплитуды на выходе при большом диапазоне входных значений. Рассмотрение их схемотехники выходит за рамки статьи, но интересующимся могу посоветовать заглянуть сюда.

Если вкратце, то выравнивание напряжения осуществляется четырьмя различными способами:

1. переключением обмоток трансформатора (через реле или симисторы);
2. электромеханическим движком на автотрансформаторе;
3. накоплением энергии с использованием резонанса в ферромагнетиках;
4. с помощью инвертора.

У каждой из этих реализаций есть свои плюсы и минусы, определённая область применения. Такие устройства способны обеспечивать постоянное напряжение для питания электроприборов. Инверторные стабилизаторы способны ещё устранять искажения формы синусоиды и уход частоты. Вообще, инверторные стабилизаторы являются самыми многофункциональными, точными и надёжными, но и цена их наиболее высокая. Их еще называют стабилизаторами двойного преобразования.

Абсолютно все качественные стабилизаторы имеют и встроенный сетевой фильтр, поэтому спасают от импульсов и высокочастотных помех. Таким образом, покупая стабилизатор, вы одновременно получаете и сетевой фильтр.

Начальные простые модели стабилизаторов могут стоить так же, как хорошие сетевые фильтры. Однако надёжные устройства значительно (в десятки раз!) дороже. Цена на стабилизатор в основном зависит от его схемотехники и номинальной мощности.

Рейтинг сетевых фильтров

Рейтинг был составлен на основании отзывов пользователей, к тому же, дополнительно учитывалось мнение экспертов и проведенные тесты, позволяющие оценить надежность, качество и функциональные свойства различных моделей сетевых фильтров

Для того чтобы отобрать номинантов в данный обзор, принимались во внимание такие их технические характеристики и параметры, как:

• Максимальная нагрузка;
• Количество розеток;
• Номинальная сила тока;
• Напряжение сети;
• Длина кабеля;
• Функции;
• Габариты;
• Цвет и др.

Также при составлении рейтинга бралось во внимание соответствии цены товара его техническим характеристикам и функциональным возможностям. Лучшие пылесосы с Алиэкспресс

Лучшие пылесосы с Алиэкспресс

Лучшие сетевые фильтры для компьютеров

Несмотря на похожие возможности всех сетевых фильтров, далеко не каждый стоит брать для ПК и различной домашней или офисной техники. Устройства такой узкой специализации должны обладать определенными характеристиками:

1. Небольшая или средняя длина кабеля;
2. Наличие большого числа розеток с заземлением;
3. Компактные габариты и возможность крепления к стене.

Эксперты рекомендуют брать для компьютеров фильтры с дополнительными функциями. К таковым относятся разъем USB, защита линий связи (телефон, интернет).

Среди всего многообразия наша редакция выбрала четыре самых удачных модели сетевых фильтров для домашнего или офисного ПК, ноутбуков и различной оргтехники. А вот отдельные выключатели ему не требуются.

1. Power Cube SIS-2-10, 3 м

Модель из серии Гарант стала одной из лучших не только благодаря отличному качеству – устройство продумано до мелочей. В нем шесть розеток, одна из которых вынесена и предназначена для блоков питания нестандартных размеров, все гнезда для вилок закрыты шторками. Сетевой фильтр оснащен защитой каждой цепи, фильтрацией высокочастотных помех, и автоматическим предохранителем экстренного отключения. А также индикацией дефекта заземления, неправильного подключения и выхода из строя каждой из цепей. Дополнительно есть защита телефонной линии. Устройство легко закрепить на стену в любом положении, для этого на корпусе сделано два отверстия. Это отличный универсальный сетевой фильтр с повышенной нагрузкой до 2,5 кВт и 3-х метровым кабелем.

Достоинства:

• многоуровневая защита;
• выход для телефонной линии;
• индикаторы самотестирования и диагностики;
• повышенные предельные нагрузки;
• удобное крепление к стене или плоскости.

Недостатки:

нет порта USB.

2. CROWN MICRO CMPS-10, 1.8 м

Сетевой фильтр от CROWN – идеальный выбор для защиты компьютеров, ноутбуков, а также оргтехники. Эта модель впечатляет удобством использования – 10 розеток с маркировками для подключения ПК, принтера, сканера, монитора, факса и прочей техники, два разъема USB, порт RJ-11 для защиты телефонной линии и порт ВМС – для телевизионной. Дополнительно есть индикатор перегрузок, кнопка включения. CMPS-10 выдается не только внешне, в нем есть все виды защиты – от перегрузок, перегрева, всплесков напряжения и короткого замыкания. А высокие предельные нагрузки позволят нагрузить все розетки одновременно.

Достоинства:

• 10 розеток на 220 V;
• есть порты USB и разъем телевизионной линии;
• порт для телефона с двумя выходами;
• многофункциональность;
• LED-индикатор перегрузок;
• проработанная эргономика;
• негорючий пластик.

Недостатки:

первое время есть запах пластика.

3. ORICO HPC-6A5U-BK, 1.5 м

Это один из лучших сетевых фильтров по надежности для активных пользователей различных мобильных устройств. Помимо 6-ти розеток на 220 В здесь есть 5 портов USB. Собственная технология ORICO Intelligent ID автоматически определяет тип подключенного к USB устройства и регулирует характеристики выходного тока. При перегреве устройств подача тока останавливается, сетевой фильтр стабилизируется, перезагружается и вновь работает в безопасном режиме. Модель оснащена всеми видами базовой защиты, в том числе – от избыточной зарядки. Предельное напряжение – до 4 кВт, позволит подключить мощный ПК или ноутбук, а также различные бытовые приборы или офисную технику.

Достоинства:

• 5 розеток с заземлением;
• интеллектуальное распределение энергии;
• быстрая зарядка через 5 портов USB;
• ощутимый запас по мощности;
• стильный минималистичный дизайн;
• высокая предельная нагрузка;
• надежность и долговечность в работе.

Недостатки:

высокая цена.

4. LDNIO SE6403, 2 м

Хороший сетевой фильтр с нагрузкой до 2,5 кВт защищает компьютер и электроприборы от перепадов напряжения, перегрузок и коротких замыканий. Модель оснащена шестью розетками, и четырьмя портами USB, куда можно подключить мобильные девайсы или технику (охлаждающую подставку для ноутбука, увлажнитель воздуха, вентилятор). Устройство выполнено в черном цвете и отличается компактными габаритами. Его можно закрепить на стену или горизонтальную поверхность для экономии пространства. Одним из лучших сетевых фильтров LDNIO SE6403 стал благодаря хорошему качеству, годовой гарантии и оптимальной длине кабеля в 2 м.

Достоинства:

• 6 розеток и 4 порта USB;
• толстый кабель с усиленной изоляцией;
• пожаробезопасный корпус выдерживает до +750ºС;
• высокое качество сборки;
• автоматическое определение напряжения в портах USB.

Недостатки:

крепление расположено рядом с проводом.

Сколько мощности потребляет ПК или ноутбук

Определить данный показатель можно, если обратиться к характеристикам компьютера. На блоке питания ноутбука присутствует наклейка с техническими характеристиками. Для расчета мощности потребления необходимо значение выходного напряжения.

Здесь приведены два параметра, между которыми располагается двойной знак «=». Перемножив эти показатели, можно получить значение мощности, которую потребляет ноутбук (выражается в киловаттах).

У настольного компьютера данный параметр определяется производительностью или характеристиками встроенных компонентов (процессора, видеокарты и других). Также показатель зависит от настроек, сделанных пользователем. По умолчанию, BIOS уменьшает частоту работы процессора и видеокарты, тем самым экономя электроэнергию. Но, при необходимости, эти показатели можно увеличить, тем самым повысив потребление мощности.

Кроме того, указанный параметр зависит от характера проводимых операций. Так, если компьютер используется для серфинга интернета и запуска игр с плохой графикой, то, в среднем, устройство потребляет 180 ватт. К этому следует прибавить 40 ватт, которые идут на питание монитора. Следует учесть, что компьютер расходует электроэнергию, находясь в спящем режиме (при указанных условиях данный параметр составляет 4 ватта в час).

Модель Defender ES

Defender ES — это лучший сетевой фильтр, которое способен обезопасить компьютер от небольших перебоев. Преимуществом данной модели является ее экономичность. Если в доме, где используются бытовые приборы, редко бывают перебои на электростанции, то Defender ES является хорошим выбором. Он отлично подойдет для компьютера или простого чайника. Схема сетевого фильтра произведена из негорючего пластика. Все контакты выполнены из меди. Компактность данной модели хорошая. При напряжении в 220 В устройство выдает 50 Гц, что является неплохими показателями. Максимальная нагрузка, которая может применяться, находится в пределах 2200 Вт. Все это способно в значительной мере обезопасить компьютер от коротковолновых помех.

Как выбрать сетевой фильтр

Длина провода. В продаже встречаются удлинители с длиной сетевого шнура от 1 до 50 м. Не стоит гнаться за большой длиной, в тесной квартире для подключения компьютера, принтера и телефона хватит устройства с проводом 1,5-2,0 м. А вот когда электрическая розетка расположена вдали от аппаратуры, то выбор делается в пользу удлиненных версий (10-50 м).

Розетки 220 В. Перед походом в магазин необходимо посчитать, сколько потребителей электроэнергии будут одновременно подключены к сетевому фильтру. К полученной сумме следует добавить 1-2 запасных гнезда. В случае использования колодки для подзарядки смартфонов или пауэрбанка, лучше присмотреться к моделям с USB портами.

USB порты. Наличие разъемов USB позволяет сделать более компактным сетевой фильтр. Отличаются порты показателем номинального тока
Чаще всего на один разъем выделяется 1,0-2,0 А, но при этом стоит обратить внимание и на максимальный суммарный уровень тока. Иногда при подключении нескольких гаджетов резко падает питание на каждом разъеме

Системы защиты. Сетевой фильтр – это не только удлинитель и разветвитель, но и надежный помощник в борьбе с перепадами напряжения. Многие модели способны защитить приборы от короткого замыкания (КЗ), перегрева, превышения максимальной нагрузки, высокочастотных помех. Очень полезной опцией при наличии в доме маленьких детей будет защита розеток специальными шторками. Если сетевой фильтр планируется выносить на улицу, то предпочтение лучше отдать изделиям во влагозащищенном исполнении.

Мощность. У каждого сетевого фильтра имеется ограничение по суммарной мощности, которую потребляют подключенные приборы. Она колеблется в пределах 2,0-3,0 кВт. Превышение указанного в паспорте порога в лучшем случае приведет к срабатыванию автоматического предохранителя

Поэтому специалисты рекомендуют с осторожностью подключать к колодке мощные электроприборы, например, обогреватели, утюги, чайники или стиральные машины. Оснащение

Сетевые фильтры имеют разное оснащение, начиная от обычных розеток и заканчивая опцией управления через Wi-Fi. Самые простые устройства, состоящие из провода, розеток и выключателя подойдут тем пользователям, которые ищут удлинитель. Современным пользователям требуются не только розетки, но и порты USB, слоты для аккумуляторов, а также надежная защита всех подключенных приборов. А наиболее продвинутые пользователи выбирают сетевые фильтры, которыми можно управлять через интернет.

В наш обзор попали 15 лучших сетевых фильтров. Все они прошли испытание в нашей стране и получили от экспертов и пользователей положительные оценки.

Как выбрать и купить фильтр

Помочь определиться с выбором типа прибора непосредственно в магазине должна вся перечисленная выше информация.

Однако обратите внимание еще на два вопроса:

1. суммарную мощность потребления подключённой нагрузки;
2. наличие розеток в корпусе, которые не обеспечивают фильтрацию напряжения, а работают как простой удлинитель (встречается и такой прибор).

У приведенного на фото прибора максимально допустимая нагрузка промаркирована на тыльной стороне корпуса и ограничивается 10 амперами. Советуем для нормальной работы иметь резерв около 30 процентов минимум, то есть нагружать эту модель не более 7 ампер.

Этого вполне достаточно для сложной бытовой техники с электроникой. Ведь питать электрические котлы, теплонагреватели, лампы накаливания и электродвигатели через сетевой фильтр нет необходимости. Они нормально работают от напряжения с высокочастотными помехами.

Рекомендуем дополнительно посмотреть видеоролик владельца CompsMaster “Выбираем сетевой фильтр”.

Сейчас вам удобно задать вопросы по теме и поделиться этим материалом с друзьями в соц сетях.

Полезные товары

• 7 в 1 USB Цифровой вольтметр
• Поворотная головка на кран для экономии воды
• Питчер для бариста

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Общие сведения

Перед тем как покупать сетевой фильтр для компьютера, телевизора или любой другой техники, необходимо подробно изучить его устройство, область применения, а также критерии выбора.

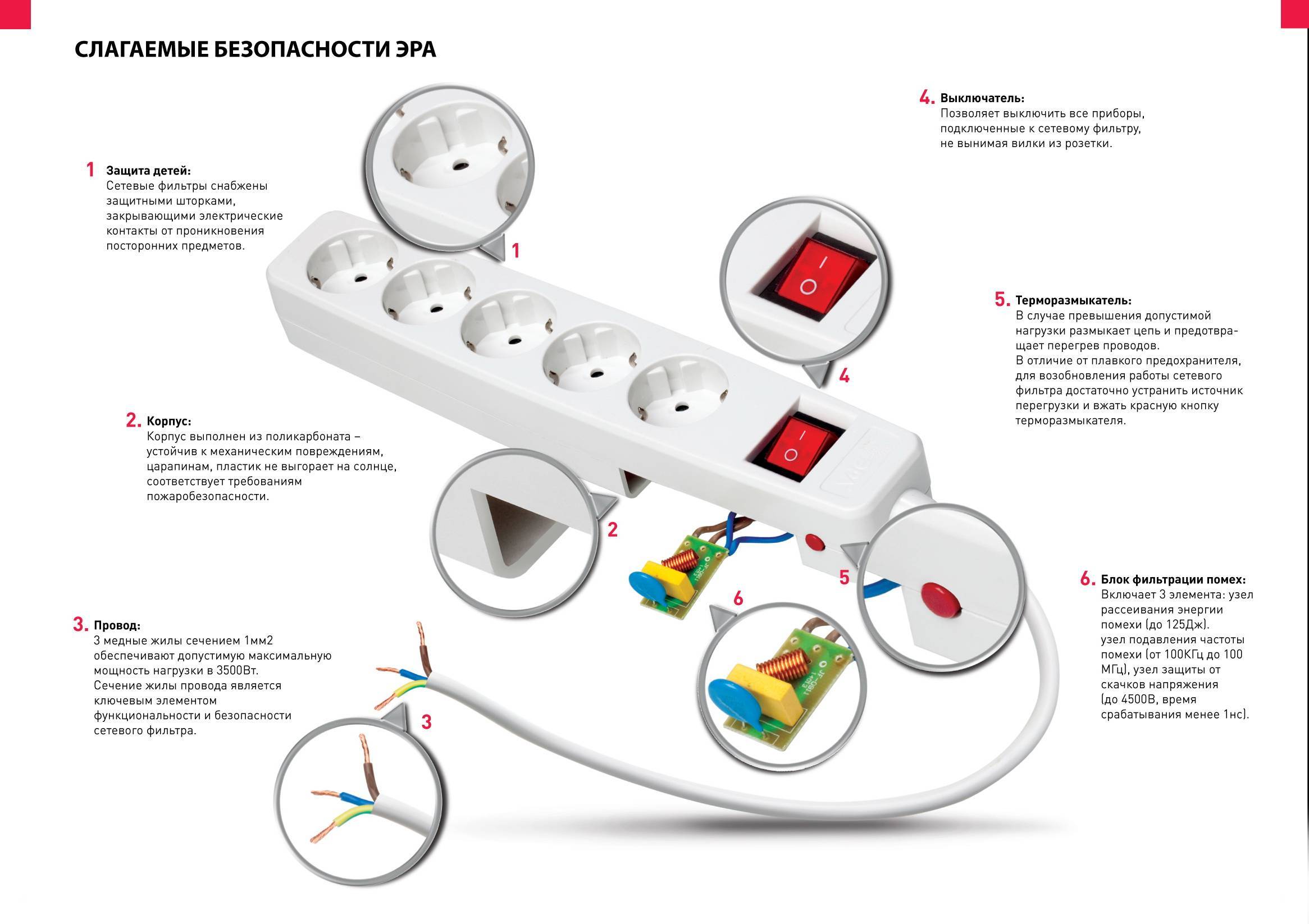

Устройство фильтра

Все производимые сетевые фильтры для бытовой техники имеют довольно простую конструкцию. Благодаря этому устройство пользуется большой популярностью среди потребителей и стоит сравнительно недорого.

Стандартная конструкция сетевого защитного устройства содержит следующие элементы:

1. Конденсатор ёмкостью от 0,22 до 1 мкФ. Эта деталь используется для устранения различных помех, возникающих при работе устройства.
2. Балансировочный дроссель.
3. Термопредохранитель многоразового использования. Этот элемент конструкции защищает подключённые устройства от негативного воздействия высокого напряжения.
4. Варистор. Он представляет собой полупроводниковый резистор, у которого электрическое сопротивление нелинейно зависит от приложенного напряжения. Используется этот элемент для предотвращения резких скачков тока.
5. Индукторы с сердечниками. Они применяются не только для корректировки напряжения, но и для фильтрации шумов.

Назначение изделия

Сетевой фильтр с выключателем или без него выбирается исходя из задач, которые требуется решить с его помощью. Он может защищать домашнюю технику от различных сбоев в сети и максимально продлевать её срок службы. В большинстве случаев это устройство применяется для достижения следующих целей:

1. Защита от резких перепадов напряжения в сети. Любой бытовой прибор, подключаемый к электричеству, способен работать при величине напряжения, находящегося в определённом интервале. Для каждого устройства он свой, поэтому трудно обеспечить идеальные условия для всех приборов. В сеть одновременно могут быть подключены сразу несколько мощных аппаратов, что неизбежно приведёт к перепадам напряжения. Чтобы такие скачки не вывели из строя всю домашнюю технику, применяется сетевые защитные устройства.
2. Устранение помех. Эта проблема возникает при повреждении или износе электрического кабеля, а также во время одновременного подключения к одной сети устройств разного типа. Кроме этого, помехи напряжения могут быть вызваны воздействием электромагнитного сигнала, идущего от какого-либо близкорасположенного источника. Избавиться от такой проблемы можно при помощи специального сетевого фильтра с заземлением.

При этом они окажутся беспомощными во время отключения электроэнергии. Из-за этого специалисты не рекомендуют использовать их как бесперебойники.

Вам это будет интересно Бытовые стабилизаторы напряжения 220в для дома

Разновидности приспособления

Производители защитных фильтров предлагают несколько разновидностей своей продукции. Каждая из них отличается характеристиками, а также имеет свои преимущества и недостатки. Всё это позволяет выбрать идеальный вариант для каждого отдельно взятого помещения.

Основные типы защитных устройств:

1. Фильтр-удлинитель. Этот вариант приспособления считается наиболее универсальным, так как сочетает в себе функции сетевого фильтра и обыкновенного удлинителя. Его главный недостаток — громоздкость конструкции и завышенная стоимость.
2. Адаптер (сетевой фильтр в розетку). Такой прибор предназначен для установки непосредственно в розетку. Из-за этой особенности в его конструкции отсутствует кабель, что значительно увеличивает компактность. Такое приспособление станет незаменимым помощником в путешествиях, но не принесёт много пользы в квартире (из-за возможности установки только на одну розетку).
3. Фильтр на катушке. Особенностью этого прибора является возможность намотки кабеля на специальную катушку, расположенную внутри устройства. Благодаря этому у пользователя появляется возможность самостоятельно регулировать длину провода, что значительно снизит риск его повреждения или спутывания. Так как такой фильтр наиболее габаритный и тяжёлый, то его применяют только при проведении каких-либо строительных или ремонтных работ.

Как выбрать сетевой фильтр для ПК и других устройств?

Все мы прекрасно понимаем, что при больших перепадах напряжения техника может не выдержать и выйти из строя. Во избежание этого используют сетевые фильтры. Я напишу о том, как выбрать сетевой фильтр для домашнего использования.

Сетевые фильтры лучше использовать в любом доме, так как, почти в каждом есть множество электроприборов. Они могут сгореть при перепадах напряжения, которые человек не всегда способен заметить.

[aesop_image imgwidth=»500px» img=»http://computerinfo.ru/wp-content/uploads/2016/07/setevie_filtri.jpg» align=»center» lightbox=»on» captionposition=»center»]

Зачем нужны сетевые фильтры?

Они предназначены для защиты от некоторых видов помех, например, всплесков напряжения, то есть, это значит, что на определенном отрезке времени происходит изменение оптимального напряжения. Такое может произойти из-за подключения к сети множеств мощных приборов. Внимательно следите за тем, что вы подключаете, и что может произойти.

Сетевые фильтры способны защитить технику от ударов молнии или от неполадок с заземлением. Присутствует защита от помех, которые могут вызывать другие приборы, находящиеся близко друг к другу.

Что сетевые фильтры могут защитить?

Я бы применял к любому оборудованию, то есть, это и компьютеры, ноутбуки, другая техника типа холодильников телевизоров и прочего. Можно еще применять для игровых консолей.

Виды сетевых фильтров

Хоть по внешнему виду эти устройства не отличаются они имеют ряд характеристик с различными уровнями защиты, которое может подразумевать даже отключения оборудования для его же спасения.

Вот, например, фильтры вида Essential. Самые простые и недорогие устройства. К ним можно подключать дешевую или старую технику.

Устройства вида Home/ Office уже более совершенные, так как, обладают повышенной защитой. Их без проблем можно использовать в домашних условиях.

Наконец тип Performance, уже более дорогие, но и более защищенные фильтры, к ним подключают дорогое оборудование, которые очень чувствительно к малейшим помехам в сети.

Есть более дорогие сетевые фильтры, которые имеют более высокие показатели защиты. Если обычный фильтр может поглотить примерно 960 Дж, а вот дорогостоящая модель 2500 Дж. Понятное дело, что чем дороже фильтр, тем лучше он защитит.

Стоит отметить, что такие фильтры предусмотрены, если в доме розетка имеет заземление. В старинных домах такого нет, из-за чего защита уже меньше. В любом случае технику нужно подключать к сетевому фильтру, желательно хорошему.

Фильтр – предохранитель?

Сетевой фильтр очень шустрый, потому что он сработает до того, как грозовой разряд попадет в дом. Схемы, расположенные внутри фильтра, быстро анализируют, что и как делать – рассеять или поглотить избыточную энергию. Как я писал выше, более дорогой фильтр отключит оборудование, чтобы электрический импульс или помехи не испортили его.

В некоторых фильтрах есть разъединитель, который в случае сильных помех просто отключает фильтр, для продолжения работы его нужно снова включить. Похоже на принцип пробки на счетчике или в электрощитке.

Дешевые фильтры похожи на простой предохранитель, если помехи достигли его, то сетевой фильтр уже не пригоден к использованию, но зато оно не плохо защищает подключенные к нему приборы.

На сетевые фильтры также есть и гарантия. Простые модели могут отработать 3 года, а более профессиональные до 5 лет, а может быть больше. Если устройство сломалось, то изготовитель должен починить его по гарантии.

Как выбирать сетевой фильтр, на что обратить внимание?

При выборе сетевого фильтра нужно выделить несколько характеристик

Для начала следует обратить внимание на провод. Устройство должно иметь крепление, что нормально прокладывать шнур. Это нужно, чтобы избежать кучи разбросанных повсюду проводов

Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно

Это нужно, чтобы избежать кучи разбросанных повсюду проводов. Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно.

У шнура есть длины, например, 3 метра поэтому их применяют в качестве удлинителя. Некоторые модели обладают возможностью прикрепления к стене.

У сетевых фильтров может быть разное расстояние между розетками поэтому выбирайте в зависимости от того, какие устройства будете подключать.

Нужно еще обратить внимание на количество розеток, что очень важно, если вы подключаете мало или много приборов. Было бы не плохо, если бы фильтр обладал специальными шторками, которые защитят детей от лишних прикосновений
