Конструкция и принцип работы фена для сушки волос

Кратко конструкция

Фен состоит из мотора, вентилятора, нагревательных элементов, электрической схемы, заставляющей элементы работать согласованно. В зависимости от количества режимов, фирмы-изготовителя, элементная база, внешний вид, состав переключателей разные. Но ничего сложнее полупроводникового тиристора, внутри не окажется. Поэтому осуществим домашний ремонт фенов для волос своими руками.

Корпус держится на шурупах. Головки часто нестандартного образца. Это — плюсик, звездочка, вилы. Следовательно, в первую очередь перед исправлением фена позаботимся об инструменте, способном справиться с такой задачей. Благо, набор бит стоит сегодня 600 рублей.

Иногда створки корпуса дополнительно крепятся вместе специальными защелками. Это отдельная проблема: опытные мастера часто ломают пластмассу, отчаявшись справиться цивилизованными методами. Никаких премудростей нет, придумывают скрытые шурупы, спрятавшиеся под наклейками, пластмассовыми вставками, съемными крышечками регуляторов. Крепеж фиктивный. Полезные функции отсутствуют.

Мотор фена питается постоянным током 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях — одиночный диод. Фильтрация гармоник питания проводится конденсатором, включенным параллельно обмоткам двигателя или входящим в состав более сложного фильтра. Индуктивности ввиду непомерной массы в фенах применяются редко. Поэтому знаний принципов сглаживания пульсаций RC-цепочками хватит, чтобы справиться с построением принципиальной схемы ремонтируемого фена. Иногда фильтрующим элементом используется одна спираль (индуктивность).

Выключатель фена одновременно замыкает цепь, через которую будут питаться спирали, запускает мотор. Дальнейшая схематика вмешательства определена сложностью:

  • регулируются только скорость вращения или только температура;
  • возможность по отдельности выбирать обогрев и интенсивность воздушного потока.

В большинстве моделей фенов параллельно стоит защита от включения нагревателей при бездействующем моторе. Уберегает спираль.

Опционально наличествующий термостат в виде специального сопротивления или другого чувствительного элемента. Опишем встречающиеся поломки у верных помощников прекрасной половины человечества.

Как разобрать фен для волос

Части корпуса фена крепятся друг к другу с помощью винтов (шурупов) и специальных защёлок. Головки винтов часто имеют нестандартную форму: звёздочка, плюсик, вилы. Поэтому вам могут понадобиться соответствующие биты для отвёртки. Защёлки, в свою очередь, иногда очень сложно отсоединить и даже бывалые мастера порой их просто отламывают. Иногда углубления под крепёжные винты бывают закрыты наклейками, пластиковыми накладками или пластиковыми заглушками. Заглушки извлекаются с помощью острого предмета — например, ножа или иголки. При этом высока вероятность немного помять корпус и заглушки. Правда, фен от этого работать хуже не станет. Иногда половинки корпуса склеивают вместе. В таком случае приходится их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

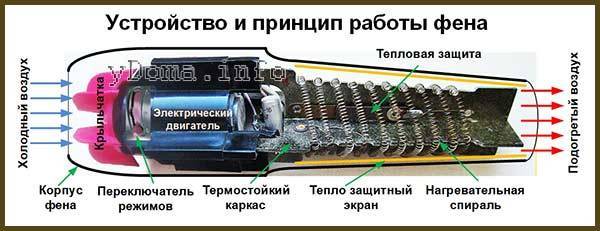

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.

На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.

При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Интереcно о науке

НТЦ Эврика. Сайт снегоходов. Выгодно! .

Практически в каждом доме можно найти фен. Это нехитрое приспособление позволяет многим мужчинам и женщинам высушивать свои волосы в течение считанных минут или даже секунд. Рассмотрим устройство и принцип действия фена.

Базовая модель фена обладает 2 основным переключателями. Первый позволяет включать и выключать фен, а другой дает возможность регулировать скорость потока воздуха. Некоторые более продвинутые модели также позволяют регулировать температуру воздушного потока. Перечисленные выключатели и переключатели могут комбинироваться в различных сочетаниях.

Принцип действия фена основан на ускорении испарения воды с поверхности волос. Горячий воздух из фена повышает температуру вокруг волос. Так как теплый воздух может содержать в своем составе больше влаги, то вода стремиться покинуть поверхность волос. Кроме того, повышение температуры уменьшает взаимное притяжение молекул воды и облегчает их испарение.

С тех пор как фен был изобретен, тысячи патентов были выданы для различных новшеств в структуре и функциях фенов, однако большинство из них касались внешнего вида и формы. Также многие нововведения касались повышения безопасности, так как нередко феном пользуются в ванной комнате, где велика вероятность контакта с водой электропроводящих частей.

В простейшем случае фену необходимы 3 основных компонента для работы:

1. Электрический мотор

2. Вентилятор

3. Нагревательный элемент

Работа фена заключается в следующем: когда пользователь включает фен, электрический ток подается на мотор, который вращает крыльчатку вентилятора, что создает воздушный поток. Электроэнергия также подается и на нагревательный элемент. Как правило, он представляет собой несколько металлических спиралей, изготовленных, например, из вольфрама. В более дорогостоящих моделях проволока может быть снабжена керамическим покрытием. Воздушный поток, сгенерированный электрическим потоком, с помощью воздуховода подается на нагревательный элемент и проходит сквозь его отверстия. При этом воздух нагревается до требуемой температуры и далее через сопло выдается наружу. Благодаря дополнительным переключателям может быть изменена скорость потока воздуха за счет снижения оборота вентиляторов, либо снижена температура воздуха за счет уменьшения температуры нагревательного элемента.

Для формирования воздушного потока и более тщательной просушки волос на сопло фена могут быть добавлены некоторые насадки.

Теги: вентилятор, воздух, мотор, поток, фен, электрический

РЕМОНТ ФЕНА

Недавно ко мне на ремонт принесли фен не из самых старомодных, но времена ныне иные, кто ремонтирует фен за 10$, а иногда проще купить новый, с учетом, что весь рынок буквально забит дешевыми китайскими фенами. Так что пользуясь случаем, рассмотрим конструкцию и работу фенов для волос.

Работа бытового фена

Фен работает от сети 220 В, 50 Гц. Любой фен для волос имеет две основные части — обогревательный элемент и электродвигатель.

В качестве обогревательного элемента как правило используется нихромовая спираль, именно она обеспечивает теплый воздух. В фенах в основном применяются электродвигатели постоянного тока с мощностью до 50 ватт, бывают и исключения.

Проходя через спираль, ток теряет свою начальную силу, поскольку спираль имеет определенное сопротивление, именно этот ток выпрямляется диодным мостом и подается на электродвигатель.

Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 Вольт, только в очень редких моделях используются электродвигатели с питанием 220 Вольт, в таком случае, напряжение из сети напрямую подается на электромотор. К ротору двигателя укреплен винт (пропеллер) который обеспечивает отдув тепла со спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха. Мощность фена зависит от толщины использованной спирали и мощности установленного электродвигателя.

Принесенный фен был разобран, оказалось, что проблема заключалась в оборванной дорожке на плате с выключателями. После заливки её припоем — устройство заработало нормально.

Но чаще всего, основные причины неработоспособности — оборванная спираль, нерабочий двигатель, расплавившиеся от тепла контакты выключателей, оборванный сетевой провод или вилка.

Из чего состоит фен:

Элементы на схеме: 1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена.

Устройство и чертежи конструкции

Принципиальное устройство строительного фена похоже на конструкцию бытового парикмахерского прибора. Основные узлы — это:

  • Корпус с рукояткой, воздухозаборным отверстием и соплом.
  • Электронагреватель.
  • Вентилятор.
  • Схема и органы управления.

Принцип работы также весьма прост:

  • Холодный воздух втягивается вентилятором через отверстия в задней части.
  • Далее воздух прогоняется через электронагреватель. Там воздух нагревается.
  • Нагретый воздух выбрасывается под напором через сопло. Насадка придает нагретому потоку заданную форму.
  • Система управления поддерживает постоянную температуру нагревателя и обороты двигателя.

Схема строительного фена включает в себя следующие основные блоки:

  • преобразователь напряжения;
  • блок управления электродвигателем;
  • блок управление электронагревателем.

Производительность прибора определяется мощностью двигателя и находится в диапазоне 120-650 литров в минуту.

Конструкция строительного фена

Строительные фены, предлагаемые на современном рынке, в зависимости от комплектации конкретной модели снабжаются и некоторыми дополнительными функциями, такими, как:

  • Система управления производительностью.
  • Ступенчатая регулировка силы нагрева.
  • Плавная регулировка температуры.
  • Светодиодная и жидкокристаллическая индикация основных параметров работы.

Большинство этих дополнительных функций оправдывают себя лишь в узкоспециальных применениях.

Основные неисправности

Устранение неисправностей предусматривает разборку корпуса

Обычно он скреплен парой саморезов и защелками на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно. Хотя особой трагедии при сломанной защелке не будет – корпус вполне может держаться и на саморезах, или можно при сборке нанести точечно клей в нескольких местах, но совсем немного – вдруг придется еще разбирать.Запах гари
– довольно часто встречается при работе фена, поскольку вентилятор засасывает через воздухозаборник не только воздух, но и волосы, которые потом попадают на горячую спираль и, сгорая, вызывают появление неприятного запаха


Также возможна и другая причина — недостаточный воздушный поток, проходящий через вентилятор. Это может быть вызвано перекрытием вентиляционных решеток рукой, или засорением фильтра, если таковой предусмотрен в данной модели, — волосом, пухом, пылью и пр. Слабый поток может быть вызван и медленными оборотами вентилятора.

Медленное вращение вентилятора
– обычно причиной этого является наматывание на вал двигателя волос, что мешает его вращению. Как правило, вентилятор насажен на вал плотно, и снять его для удобства удаления волос не получается, поскольку прикладывать большие усилия рискованно – хрупкую пластмассу запросто можно сломать. Поэтому удобно применить пинцет – постепенно отщипывая им намотанные волосы до полного их удаления.

Встречается (значительно реже) и обратная ситуация – вентилятор сидит на валу не плотно, в итоге двигатель работает с нормальными оборотами, но вал прокручивается в корпусе вентилятора. Выход прост – посадить вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным
– в этом случае причин может быть несколько:

  • Плохой контакт в переключателе режимов – устранение зависит от конструкции переключателя. Часто используются гибкие упругие контактные полоски открытого типа – достаточно их правильно подогнуть или почистить места контакта. Если переключатель закрытого типа – заменить его – стоит недорого.
  • Обрыв проводки – вполне может быть отломан или отпасть в месте пайки проводник, идущий к спиралям или переключателю.
  • Обрыв нагревательной спирали. Просто так она не оборвется – скорее всего это перегорание. Можно восстановить просто скруткой, но такое соединение не будет долговечным – плохой контакт постепенно спровоцирует нагар, который еще больше увеличит сопротивление в этой точке, — в итоге рано или поздно снова придется ремонтировать. Лучше сделать ту же скрутку, но потом ее опрессовать медной или латунной трубкой подходящего диаметра (хорошо подходит тонкая трубка с компрессора холодильника). Пайка в этом случае бесполезна – температура разогрева спирали расплавит припой.


– причин может быть множество и практически все они легко устранимы – обрыв в шнуре питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв внутренней проводки, отсутствие контакта в переключателе и т. д. Самое плохое, что может случиться, – это сгорание двигателя. Если есть чем заменить – хорошо (поэтому не выбрасывайте старые неисправные фены – запчасти все-таки), а нет – тогда уж нужен новый фен – двигатель починить мало шансов.

Кратко о конструкции

Корпус держится на шурупах. Их головки могут быть — и часто бывают — нестандартного образца. Это — плюсик, звездочка, вилы.

Следовательно, в первую очередь перед ремонтом фена следует позаботиться об инструменте, способном справиться с такой задачей.

Иногда створки корпуса дополнительно крепятся друг к другу специальными защелками.

Это отдельная проблема: опытные мастера часто ломают пластмассу, отчаявшись справиться с ней цивилизованными методами.

Никаких особых премудростей нет, но бывают скрытые шурупы, спрятавшиеся под наклейками, пластмассовыми вставками, съемными крышечками регуляторов. (См. также: Ремонт машинок для стрижки волос своими руками)

Мотор фена работает на постоянном токе 12, 24 или 36 В. Для выпрямления сетевого напряжения часто используется диодный мост или — в дешевых моделях — одиночный диод.

Фильтрация гармоник по питанию проводится конденсатором, включенным параллельно обмоткам двигателя или входящим в состав более сложного фильтра. Индуктивности ввиду большой массы в фенах применяются редко.

Поэтому знаний принципов сглаживания пульсаций RC-цепочками вполне хватит, чтобы справиться с построением принципиальной схемы ремонтируемого фена.

Иногда в качестве фильтрующего элемента используется одна из спиралей (индуктивность). Выключатель фена, как правило, одновременно замыкает цепь, через которую будут питаться спирали, и запускает мотор.

Дальнейшая схематика ремонта зависит от сложности:

  • регулируются только скорость вращения или только температура;
  • имеется возможность по отдельности выбирать обогрев и интенсивность воздушного потока.

В большинстве моделей фенов при этом имеется защита от включения нагревателей при бездействующем моторе.

Осталось добавить к этому опционально наличествующий термостат в виде специального сопротивления или другого чувствительного элемента, и можно приступать к рассказу о том, какие встречаются поломки у этих верных помощников прекрасной половины человечества.

Ремонт

Рассмотрим, как отремонтировать фен для волос Babyliss, Bosh, Remington и остальных торговых марок в домашних условиях:

Главное, что необходимо произвести, — это очистить вентилятор, а также вал двигателя от попавших на них волос. Их собирается там достаточно большое количество даже спустя несколько недель или месяцев активного использования. Для этого необходимо снять заднюю верхнюю панель, а затем разрезать волосы, после этого просто удалить при помощи пинцета или пальцев. о

  • Если фен не включается, то сразу же надо проверить кабель питания. Как правило, он переламывается у самого основания, потому как в процессе использования фен множество раз вращается в разнообразные стороны по своим осям. Если с проводом все нормально, то проверьте контакты на самой спирали. Их вполне может быть 2, 3 и даже 4. Когда устройство ударяется или падает, они иногда отпаиваются, вследствие чего питание двигателя прекращается.
  • Когда поломка связана с вентилятором, отремонтировать устройство невероятно просто. Первым делом проверьте, целы ли лопасти. Само собой от их состояния работоспособность не слишком сильно измениться, но если замечены зазубрины или трещины, то лучше сразу же заменить пропеллер. После пропеллера осмотрите вал. Случается так, что в носик фена попадают мелкие детали либо же другой мусор, который блокируют вал, вследствие чего он начинает медленно вращаться.

Устройство [ править | править код ]

Фен обычно выполняется в виде отрезка трубы, внутри которой располагаются вентилятор и электронагреватель. Часто корпус фена оснащается пистолетной рукояткой.

Вентилятор втягивает воздух через один из срезов трубы, поток воздуха проходит мимо электронагревателя, нагревается и покидает трубу через противоположный срез. На выходной срез трубы фена могут быть установлены различные насадки, изменяющие конфигурацию воздушного потока. Входной срез обычно закрыт решёткой для того, чтобы предотвратить попадание внутрь корпуса фена крупных предметов, например пальцев.

Ряд моделей фенов позволяет регулировать температуру и скорость потока воздуха на выходе. Регулировка температуры достигается либо включением параллельно различного числа нагревателей, либо с помощью регулируемого термостата, либо изменением скорости потока.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

  • продумать устройство для подачи воздуха;
  • собрать специальный нагревательный элемент;
  • оснастить аппаратуру термопарами;
  • продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

  • регулировкой температуры;
  • нормальной мощностью нагревателя;
  • безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

  • обычный старый паяльник, работающий от сети переменного тока;
  • кварцевую трубку для создания камеры нагрева воздушного потока фена;
  • галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
  • нихромовый провод толщиной до 0.7 миллиметров;
  • терморегулятор;
  • вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://www.youtube.com/watch?v=3zE-HDdz2Xs

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

  1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
  2. Соединение спирали с проводом питания.
  3. Продевание провода термопары, для регулирования температуры нити накала.
  4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
  5. Установка трубки в ручку паяльника, вместо жала.
  6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
  7. Зажатие переднего вывода трубки при помощи обоймы.
  8. Продевание шланга для подачи воздушного потока.
  9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

Паяльный фен — чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

  • сложности с калибровкой температуры;
  • регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
  • невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
  • трудоемкость работы;
  • плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

https://youtube.com/watch?v=KVvm4V3dIMg

Безопасная эксплуатация

У фена для волос есть инструкция по эксплуатации. С ней каждый человек должен ознакомиться перед первой сушкой. Благодаря выбору правильного подхода удастся продлить срок службы и сэкономить определенную часть семейного бюджета.

Человек должен знать, чего состоит опасаться при регулярном использовании фена:

  • Если возникает необходимость использования удлинителя, то допускается включать фен только в заводской вариант;
  • Перед началом эксплуатации потребуется визуально оценить целостность шнура. Его нельзя наматывать на ручки в период хранения;
  • Насадки всегда идут в комплекте с определенной моделью. Применять другие варианты категорически запрещается;
  • Аппарат не допускается использовать при повышенной влажности или непосредственным контактом с водой;
  • Для предотвращения попадания мелких предметов внутрь аппарат оснащен фильтром. При его поломке дальнейшее использование считается невозможным;
  • Если наблюдаются неполадки в работе, то фен отключается от сети. Дальнейшая эксплуатация может привести к серьезной поломке;
  • Провод из розетки следует извлекать плавно. В состав входят медные провода, которые легко могут пострадать от любого механического воздействия;
  • Человек должен понимать, какая температура приводит к перегреванию. Долгая эксплуатация опасна и отражается негативно на состоянии запчастей.

До полного остывания фена должно пройти не менее 30 минут. Только после этого рекомендуется укладывать устройство. Для него рекомендуется выделить специальный ящик или коробку. Правильное использование гарантирует, что фен не выйдет со строя в течение долгого периода времени. При этом он сохранит стильность и отличные внешние характеристики.

Насадки для строительного фена

При продаже этого инструмента набор комплектуется несколькими насадками. Их иное название – форсунки или сопла. Часто для работы этого недостаточно. Устройства можно купить отдельно. Разнообразие расширяет возможности использования фена за счет изменения силы и формы воздушного потока.

Приведем наиболее применяемые насадки:

  • фокусирующая круглая необходима для бесконтактной пайки трубок из меди. Сварочная пластиковая лента позволяет заделывать щели в различных конструкциях, приклеивать мебельный шпон;
  • плоская – с ее помощью удаляют старую краску или шпаклевку, остатки отделочных материалов;
  • рефлекторная нагревает пластмассовые трубы, прежде чем начать их изгиб;
  • щелевые, шлицевые насадки нужны для пайки изделий из ПВХ материалов;
  • режущая необходима для вырезки различных фигур из пенопласта;
  • сварное зеркало применяется в контактной сварке материалов из пластика и подготовке стыков изделий;
  • с помощью сварной насадки соединяют сварочные синтетические кабели.

Насадку выбирают в зависимости от предполагаемой работы с феном.

Насадка для пайки пластика на фен

Осуществить ремонт пластмассовых изделий гораздо проще, чем металлических. Для этого не нужна высокая температура, применение трансформаторов. Достаточно использовать строительный фен и правильно выбрать дополнительные элементы.

Для пайки изделий из пластика подойдет специальная плоская V-образная насадка. Она оснащена сварочным прутком, который служит припоем. Материал припоя должен быть того же состава, что и свариваемый материал.

Насадка для фена – сварочный наконечник

Сварочный наконечник состоит из двух трубок, сваренных под углом. По одной из трубок подается горячий воздух в рабочую зону, по второй – размягченный сварочный пруток, припой. Его состав идентичен материалу свариваемой детали.

Сопло для термофена

Сопло представляет собой трубку переменного сечения, сужающуюся к выходу. За счет этого увеличивается скорость и напор выходящего горячего воздуха. Можно использовать для нагрева ПВХ труб перед изгибом, приклеивания защитной и склеивающей ленты или шпона, сварки деталей.

Насадка на фен для сварки линолеума

Для сварки линолеума используют насадку, оборудованную держателем для полимерного шнура, с помощью которого и происходит сварка. Вставив шнур в аппарат, включаем его и ждем, когда шнур начнет плавиться. Начинаем сварку, продвигая наконечник вдоль шва.

Соединение полотен линолеума можно выполнять и при помощи тонкого сопла диаметром 5 мм. Для этого полимерный шнур укладываем в шов между полотнищами вручную. Струю горячего воздуха направляем на место контакта, продвигаясь вдоль него. Расплавляясь, шнур склеит полотна.

Насадки для строительного фена, изготовленные своими руками

Для этого можно использовать различные металлические трубки. Диаметр такой трубы должен соответствовать диаметру сопла фена и надеваться на него. Один конец служит для насадки на фен, из другого мы делаем необходимую для нас форму. Самая простая – плоская или щелевая. Для этого достаточно молотком сплющить трубу до нужного размера.

Чтобы получить насадку-сопло, нужно сделать на трубе 4 продольных разреза и вырезать по ним прямоугольные треугольники. Размер поперечного катета зависит от требуемого диаметра сопла. Согнув полученные лепестки внутрь, получим наконечник меньшего диаметра. Свариваем лепестки между собой, зачищаем швы и получаем нужное дополнение.

Можно сделать самостоятельно и V-образный наконечник с держателем прутка-припоя. Для этого нужно использовать три трубки различного диаметра. Одна из них должна надеваться на сопло фена. Две другие свариваются между собой под углом, привариваются к основной трубке. При достаточном умении можно получить изделие не хуже фабричного.

Типичные неисправности и их устранение

Частые причины неисправностей, с которыми можно справится своими руками.

Ваше устройство не подает никаких признаков жизни

Скорее всего, не подается питание на двигатель. Начинать поиск причин нужно с самого простого. В нашем случае нужно проверить есть ли в розетке напряжение. Сделать это можно индикаторной отверткой. Если с розеткой все в порядке, то принимаемся за сетевой шнур.

Внимательно осматриваем его на предмет изломов, оплывов и порезов. Самые проблемные места – у вилки и в месте соединения с корпусом. Если ничего не обнаружили, то придется разобрать корпус и проверить надежность контактов. Возможно шнур просто отвалился от двигателя и повторная пайка решит эту проблему.

Когда вы разберете фен, то возможно причина молчания сразу бросится вам в глаза. Внимательно осмотрите все контакты, вентилятор и нагревательный элемент.

Возьмите в руки плату модуля управления и проверьте ее на предмет трещин и сгоревших деталей. Найденную трещинку можно легко отремонтировать пайкой, а дорожку вновь покрыть припоем.

Если ничего не бросается в глаза, то продолжайте проверять шнур. Отсоедините его и прозвоните тестером. В случае обрыва, шнур меняют на новый.

Как проверить кнопку включение/выключение? Она еще бывает совмещена с переключателем режимов. Отсоедините от нее провода и напрямую замкните их. Если фен вновь начал дуть, то меняем кнопку на новую. Прежде чем отсоединить провода, советуем их сфотографировать. Это поможет при обратном подключении.

Таким же способом можно проверить термостат. Соедините провода без него.

Гонит только холодный воздух

Оборванная спираль – это первое, что бросается в глаза при вскрытии внутренностей корпуса. Способы устранения поломки:

  1. Полностью заменить нагревательный элемент на новый.
  2. Засунуть места обрыва в тонкую медную или латунную трубку и тщательно обжать.
  3. Скрепить концы при помощи зажимного контакта.
  4. Просто накинуть витые концы, один на другой.
  5. Скрутить их вместе.

По первому пункту. Где взять новую спираль? Можно купить готовую. Взять из старого фена, если он остался. Можно самому намотать ее из нихромовой проволоки.

Ремонт из второго пункта получается надежным, если под рукой есть кусочек нужной трубки.

Не уступает по качеству и третий способ. В пластине, из которой состоит каркас нагревательного элемента, высверливаем отверстие под маленький болтик или винтик. Закрепляем обрывы на болте между двух шайб. И плотно закручиваем гайку.

Четвертый и пятый способы — временные. Место такого соединения перегорит в скором времени из-за повышенного сопротивления.

Вентилятор работает с заеданиями или не крутится вовсе

Это может быть по двум причинам:

  1. На крыльчатку намотались волосы.
  2. Забился воздуховод.

Добравшись до вентилятора, снимите крыльчатку и очистите ее от волос. В моделе может стоять фильтр. Снимите его и почистите.

Неполадки с электродвигателем

Если вы почувствовали неприятный запах горения от своего устройства, то это самая огорчительная из поломок. Значит причина простоя в сгоревших обмотках. В домашних условиях можно заменить мотор на новый. Заниматься его ремонтом нужно в мастерской. Но и там, скорее всего, предложат его заменить.

Если ваше устройство начало время от времени искрить, то можно на какое-то время устранить такую неполадку. Полностью разберите двигатель и зачистите поверхность под щетками. Чтоб улучшить контакт, протрите эти места спиртом. Заодно можете смазать вал двигателя.

Есть мнение, что профессиональные устройства мало чем отличаются от бытовых. И если вы справились с ремонтом домашнего фена для волос своими руками, то так же легко сможете починить парикмахерское оборудование. Мастера по ремонту не советуют ремонтировать такие вещи на дому.

Мы постарались разобрать все основные причины поломок бытового фена для волос. И если возникают хоть какие-то неясности, то это прямой путь в сервисную мастерскую. В начале разговора с мастером узнайте стоимость ремонта. Может дешевле выйдет купить новый.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

  • Фен не включается
  • Работает только один из двух или более режимов
  • Включается, но при работе отключается
  • Работает вентилятор, но фен при этом не греет
  • Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Публикации по теме

Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Ремонт зарядного блока шуруповерта самостоятельно

Как отремонтировать перфоратор быстро в домашних условиях

Как выбрать хороший штроборез

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
