Базовая комплектация
Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:
- варочную поверхность с конфорками;
- духовой шкаф;
- нижний ящик для хранения посуды и противней.
Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы– они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора: один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.
На рисунке ниже показана схема устройства стандартной электроплиты.
Расшифруем обозначения:
- регулятор мощности;
- клеммная коробка;
- конфорка;
- опорная планка;
- датчик температуры духовки;
- петля;
- стопор;
- держатель тэна духовки;
- тэн духовки;
- внутренняя облицовочная панель;
- фиксатор защелки дверцы;
- гнездо защелки;
- изолирующая прокладка;
- тэн для гриля;
- ободок конфорки;
- шнур электропитания;
- земляная клемма;
- регулировочные ручки.
Принцип работы индукционной плиты
Перед использованием индукционной печки желательно разобраться в принципе ее работы. Он построен на электромагнитной индукции — механизме протекания электрического тока при изменении магнитного потока.
Индукционная плита по принципу работы похожа на трансформатор. Под стеклокерамической поверхностью устройства находится катушка индукционного типа, под которой протекает ток частотой от 20 до 100 кГц.
Роль первичной обмотки играет индукционная катушка, а вторичной — посуда, установленная на конфорку.
Как только изделие становится на рабочую поверхность, появляются индукционные токи, нагревающие сковородки, кастрюли и прочие изделия для приготовления пищи.
Что касается стеклокерамической поверхности плиты, она также прогревается, но от посуды, а не от рабочей зоны.
Применительно к принципу действия стоит выделить еще ряд моментов:
1. Регулирование мощности
Как отмечалось выше, посуда нагревается с помощью действующих на нее вихревых токов высокой частоты. При этом мощность конфорки можно регулировать двумя методами — импульсно или непрерывно.
В первом случае печка будет периодически включаться и отключаться. В зависимости от установленной мощности меняется и частота работы.
При максимальном параметре мощности частота достигает 50-100 кГц, а в случае ее снижения — 20 кГц.
2. Область нагрева
Принцип работы индукционной плиты построен таким образом, что поверхность возле зоны нагрева остается холодной, а это снижает риск получения ожога.
Что касается применяемых нагревательных элементов, они бывают нескольких типов:
- Ленточные. Имеют вид ленты, свитой по принципу пружины. Время нагрева составляет 8 секунд;
- Спиральные. По названию можно судить о конструкции детали. Нагревается поверхность в течение 15 секунд;
- Галогенные. Такой нагреватель имеет вид трубки, которая заполнена галогенным газом. Внутри находится специальный нагреватель (именно по нему и проходит ток). Благодаря такому принципу работы, происходит почти мгновенный нагрев посуды после включения. Максимальная температура достигается через 3 секунды после включения;
- Индукционные. Такие устройства создают высокочастотное поле, которое прогревает днище посуды.
3. Особенности приготовления на печи индукционного типа, какая посуда подходит
Как отмечалось ранее, для такой плиты стоит обзавестись специальной посудой с магнитным днищем.
Печь автоматически распознает подходящую конструкцию и сразу активируется после поворота рукояти конфорки.
Разрешается применять посуду:
- Из чугуна;
- Из нержавейки;
- Эмалированную, с плоским днищем.
Если дно посуды сделано из стали, но на ней присутствует слой эмали, применение такого изделия допускается. Это связано с тем, что магнитное поле не «пробивает» эмалированный слой.
Какие индукционные плиты самые надежные и лучшие в 2021 году
Классификация по типу установки
Все электрические плиты можно разделить на три больших категории по конструктивному типу:
- Портативные. Обычно небольшие плитки, имеют одну или несколько зон нагрева. Чаще всего используются как временные решения на дачах, или при ремонте.
- Встраиваемые варочные панели. Хорошо интегрируются с любым кухонным гарнитуром. Выглядят очень эффектно и современно.
- Классические плиты поставляются сразу с духовым шкафом, обладают массивным внешним видом и имеют тяжелый вес.
Размер электрической плиты будет зависит от количества комфорок.
Количество варочных конфорок влияет на размер устройства. В стандартных плитах может быть от трех до восьми конфорок. Полноразмерными или узкими могут быть классические электроплиты. Следует хорошо понимать: чем меньше площадь варочной поверхности, тем меньше на ней будет зон нагрева (конфорок).
Виды электрических плиток
Электроплиты с чугунными сегментами отличаются низкой ценой, неприхотливостью к посуде, равномерным прогревом духового шкафа. Чугунные конфорки устанавливают на поверхности из эмалированной либо нержавеющей стали.
Обычные отличаются корпусом из белой эмали, которая в других моделях может иметь цвет: бежевый, серый, черный, коричневый.
Нержавейка более современная, не боится ударов и сколов, но имеет склонность к появлению разводов. Также, как и первую модель, ее нельзя чистить с использованием абразивных веществ и жестких губок. Производители предлагают к данному кухонному оборудованию разные виды конфорок: стандартные, экспресс, автоматические.
Керамическая электроплита. Она обладает низким коэффициентом теплового расширения, анизотропностью, практически не боится ударов. Конфорки быстро разогреваются.
Электроплитка с керамической поверхностью работает бесшумно, сегменты быстро нагреваются, ее легко чистить, плюс, можно регулировать степень нагрева с большой точностью. Духовой шкаф в таких плитках имеет много режимов готовки.
Индукционная плитка. В процессе приготовления ее элементы будут нагревать только кухонную посуду. Она работает, благодаря создаваемому электромагнитному полю, которое образует индукционный ток.
Такие кухонные приборы не тратят ресурсы на обогрев окружающей среды, тепло уходит только на готовку продуктов. Изготовители предлагают большой выбор программ, которые могут работать в автоматическом режиме.
Конфорка таких приборов не включится, если на ней нет посуды с водой или продуктами. Индукционное оборудование легко чистить, ведь попавшие на нее жир или крошки не подгорают.
Регулировка температуры
Как пользоваться электрической плитой? Все начинается с включения прибора. Затем с помощью кнопок, сенсора или поворотных рычагов выставляется желаемый режим. На большинстве печей мощность варьируется от 1 до 9, от 1 до 3 или от 1 до 6. Чем больше значение, тем выше температура нагрева.
Во время первого включения рекомендуется прогреть электрическую плиту на самой высокой мощности, но не оставляйте ее включенной надолго и, конечно, не оставляйте ее без присмотра.
Некоторые современные устройства имеют предустановленные температурные режимы духового шкафа или автопрограммы, рассчитанные на приготовление определенных блюд в определенном объеме.

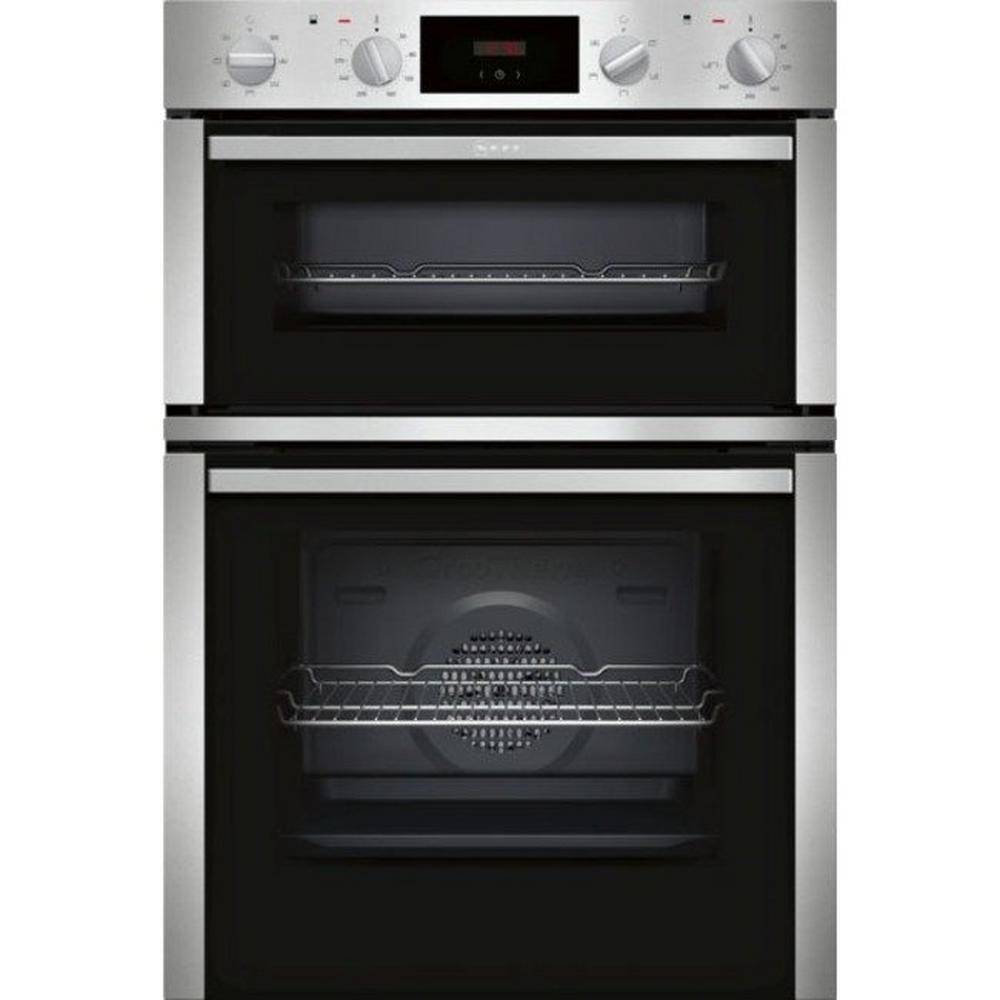

Духовое отделение (шкаф)
Внутри данного отделения генерируется жар. Он требуется для создания разных блюд. Здесь задействована замысловатая конфигурация ТЭНов. И они производятся по новаторской технологии, специально для духовых отделений электрических моделей.
Параметрами внутреннего нагрева можно управлять терморегулятором. Это специальный переключатель, сосредоточенный на консоли управления.
Во многих духовках присутствует таймер. Он может отключить её в назначенное время, а также может её включить. Но для этих задач следует предварительно установить требующуюся программу. В некоторых модификациях работает конвекция. Благодаря интегрированному вентилятору, нагретый воздух равноценно расходится по всему объему духового отдела. Это избавляет пользователей от необходимости постоянно менять положение еды, например, мясной туши, когда она печется на противне.
В самых навороченных моделях вся поверхность этого шкафа покрыта специальной термоустойчивой эмалью. Такое покрытие позволяет сохранять чистоту внутри этого отдела. Это процедура очень простая. Например, марка «Ганза» оснащает свои плиты таким режимом. При его запуске весь стекающий жир моментально превращается в пепел.
Производители конфорок
Наиболее серьезным критерием при выборе кухонной плиты и комплектующих деталей к ней является производитель. Важны ведь не только удобство плиты и ее функциональность. Дизайнерское оформление в интерьере помещений тоже имеют значение. А такой фактор требует выбора производителя.
Среди самых популярных моделей турецкая фирма Веко, выпускающая не только сами плиты, отличного дизайна, а и комплектующие для них.
Газовые печи немецкой компании Bosch имеют вместительные духовки, потому являются подходящими для большой семьи. Размеры плиты и горелок стандартные.
Electrolux — шведский производитель. Его продукция отличается качеством, большим сроком службы и отличным дизайнерским оформлением.
Белорусский Gefest изготовляет недорогие модели кухонных плит, радующих покупателей надежностью.
Среди производителей плит и запчастей к ним еще много: словацкая компания Gorenje, украинская фирма GRETA, итальянская ТМ Zanussi и другие.
Газовые кухонные плиты
Несмотря на популярность современных электрических плит, качественные газовые модели ничуть им не уступают. Они по-прежнему востребованы на рынке. Выбрать газовый прибор легче, чем электрический.
Современные устройства снабжены специальной системой, которая помогает избежать утечек газа. Электроподжиг, которым оснащена техника упрощает включение, спички не требуются.
Существует три вида газовых кухонных плит:
- Встраиваемые в мебель – Встраиваются в кухонный гарнитур: рабочая поверхность устанавливается в столешницу гарнитура, духовой шкаф располагается под ней.
- Настольные – мобильны, легки в транспортировке. Устанавливаются на рабочую поверхность столешницы. Используются в дачных поселках, загородных домах.
- Напольные – Полноценные плиты с варочной панелью, конфорками, духовым шкафом.
Материалы изготовления рабочей поверхности
- Варочная панель изготовляется из эмалированного материала. Такие модели имеют невысокую цену. Материал проверен десятками лет и зарекомендовал себя как надежный. Тем не менее при сильном ударе появление сколов избежать не удастся, поэтому данное покрытие уступает новым материалам.
- Панели, выпускаемые с поверхностью из нержавеющей стали, практичны и надежны в использовании. Металлическая поверхность с зеркальным блеском придает особый вид кухне.
- Покрытие из алюминиевого сплава имеет светлый оттенок, по внешнему виду напоминает нержавеющую сталь.
- Современные газовые плиты из стеклокерамики, жаростойкого стекла и получили название «газ под стеклом».
Так как газовое оборудование считается опасным, то в современных моделях находятся функции безопасности:
- оснащение конфорок и духовок специальными датчиками, которые автоматически перестают подавать газ, когда огонь может погаснуть;
- наличие термоэлектрической системы «газ-контроль»;
- несколько слоев жаростойкого стекла, вставленных в дверцы духовых шкафов.
Чтобы не портить пол металлической опорой оборудования, его оснащают ножками с регулируемой высотой. Это помогает избежать проблем с неровным полом. Ножки изготавливаются из плотной резины или пластика.
При работе нижняя часть сильно греется, пластик от высокой температуры ломается. Поэтому если установлены пластиковые ножки, со временем их придется заменить. Один из вариантов – термостойкая резина.
В момент покупки бытовой техники обращайте внимание на характеристики: габариты, количество конфорок, их размеры и формы, варочная поверхность, дизайн, тип духового шкафа (газовый, электрический, комбинированный), производитель техники
В чем преимущества?
Индукционная плита имеет ряд достоинств, которые выгодно отличают ее от конкурентов.
Из основных:
- Максимальный КПД, обусловленный началом нагрева посуды сразу после включения, а это экономит электричество;
- Надежная защита от «неправильной» посуды. Конфорка не включится, если на плите оказалась сковорода или кастрюля с не магнитным днищем;
- Автоматическое отключение при снятии посуды;
- Удерживание заданной температуры на определенном уровне. Это обусловлено тем, что на контролирующий датчик не воздействует высокая температура металлических изделий;
- Стабильная мощность, которая не зависит от напряжения бытовой сети;
- Широкий выбор программ, что позволяет готовить блюда различной сложности;
- Прогрев индукционной поверхности производится только от посуды, поэтому вероятность получения ожогов предельно низка;
- Отсутствие неприятных запахов;
- Легкость обслуживания. Большинство современных моделей имеет стеклянную поверхность, обработка которой не составляет труда.Снаружи посуда не пригорает из-за отсутствия действия открытого огня и горячих поверхностей.
Из недостатков стоит выделить большую мощностью, что создает дополнительную нагрузку на проводку, наличие электромагнитного излучения и возможность применения только специальной посуды.
Кроме того, если одновременно включить все конфорки, они не будут выдавать полную мощность.
Устройство электрической плитки
Стандартные варочные панели или электрические кухонные устройства почти не отличаются по базовым составляющим. Разные производители электроплит могут оснащать свои модели дополнительными компонентами, стараясь расширить их функционал. Главным элементом в любом устройстве считается нагревательный элемент, благодаря которому обеспечивается нагрев и поддержание необходимой температуры конфорок. Они бывают нескольких видов:
- спиральные конфорки выглядят как металлическая проволока, которая раскаляется до высокой температуры;
- блинные – конфорки, имеющие вид плоской металлической поверхности круглой формы;
- галогенные конфорки, которыми оснащается каждая электрическая стеклокерамическая плитка, подсвечиваются индикаторами и управляются сенсорными регуляторами;
- керамические – имеют вид подставки, под которой проходит нихромовая нагревательная нить.
Как подключить электрическую плиту пошаговая инструкция
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.
Подключаем электроплиту
Шаг первый (как подключить электрическую плиту)
Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Розетка
Шаг второй (как подключить электрическую плиту)
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазное подключение электроплиты (наиболее распространенное)
Шаг третий (как подключить электрическую плиту)
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.
Кабель силовой ВВГнг 5х2,5
Шаг четвертый (как подключить электрическую плиту)
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Шаг пятый (как подключить электрическую плиту)
Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Соединяем штепсельную вилку с гибким проводом электроплиты
В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке. Так выглядит вилка для подключения электроплиты
Так выглядит вилка для подключения электроплиты
Шаг шестой (как подключить электрическую плиту)
Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Шаг седьмой (как подключить электрическую плиту)
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.
Расстановка перемычек в электроплите Ханса
Новинки
Лысьва ЭПС 404 МС
Плюсы
- невысока стоимость
- прочная поверхность
- конвекция
- гриль
Минусы
нестандартные размеры
Общество с ограниченной ответственностью «Лысьвенский завод бытовой техники» является производителем бытовых электрических плит марки «Лысьва». Разработанная в 2019 году модель ЭПС 404 МС выполнена в трех цветах: белом, черном и коричневом. Под заказ можно купить прибор желтого, зеленого и вишневого цвета. Плита имеет четыре конфорки и духовой шкаф.
В духовке предусмотрено два тэна для равномерного нагрева общего объема, ТЭН-гриль. Максимальная температура разогрева жарочного шкафа — +300°С. В приборе предусмотрены дополнительные функции: конвекция, подсветка духовки, выдвижной ящик для хранения посуды.
Изготовление своими руками
Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:
- ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
- стандартным предохранителем;
- конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
- резистором, срабатывающим после выключения сетевого питания;
- выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
- проводным шунтом;
- фильтрующей системой на импульсные помехи;
- конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
- резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
- индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
- транзистором, преобразующим постоянный ток в переменные показатели;
- резистором на фиксацию транзистора после отключения;
- резистором на подавление высокочастотных показателей тока;
- выпрямителем на напряжение в электрической сети;
- контролером тока, предупреждающим возможное возникновение перегрузки;
- контролером напряжения на коллекторе.
В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.
Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.
Индукционная плита своими руками – схема
Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.
Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.
Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.
Тепловая пушка хороша тем, что быстро распределяет тепло. Тепловая пушка своими руками изготавливается довольно просто.
О том, как рассчитать теплопотери дома, вы узнаете из этой информации.
Рекомендации по изготовлению пеллетной горелки своими руками вы найдете здесь.
Виды электроплит
По варианту нагревателя резистивные плиты делятся на виды:
- С трубчатым электронагревателем (ТЭН), применяющимся в старых моделях.
- С ленточным нагревательным элементом. Такие конфорки ещё называют рапидными. Новейшие из них — Hi-Light, они нагревают поверхность до необходимой температуры за 10–12 секунд и плавно регулируются.
- С галогенным инфракрасным нагревателем (Halo-Light). Они состоят из мощных галогенных ламп и высокотемпературных спиралей. Плиты, изготовленные по такой технологии, могут разогреваться за 3 секунды и также стремительно остывать.
По оформлению поверхности изделия могут быть:
- С открытой спиралью. Такая технология часто применяется для небольших мобильных варочных панелей. Электроплитки с открытым ТЭНом имеют доступную рыночную стоимость.
- Со стеклокерамическим покрытием и спрятанной под ней спиралью или галогенной лампой. Самая эстетичная модификация, по внешнему виду схожа с индукционными плитами, однако имеет совершенно отличный от них способ работы.
- С дисковыми металлическим конфорками, внутри которых скрыты спирали. Чугунные или стальные «блины» медленно нагреваются и долго остывают, из-за чего сложно контролировать температуру.
Электроплиты бывают настольными и напольными. Компактные настольные удобны на дачах и при частых переездах, так как они занимают немного места и мало весят. На них комфортно готовить любые блюда. Полноразмерные устройства оснащены духовыми шкафами.
Духовки делятся на два вида: статические и многофункциональные. Первые имеют только два нагревательных элемента — нижний и верхний, отвечающий за гриль. Вторые работают по принципу конвекции, что позволит вам не только готовить, но равномерно разогревать и размораживать продукты.
