Как работает газовая колонка

Стоит ли гасить фитиль на ночь

Здесь выбор зависит от типа водонагревателя. В колонках с фитилем, который регулярно во включенном режиме, это необходимо. Благодаря выключению существенно экономятся траты на газ.

Беспокоится о том, что в ночное время может возникнуть авария не стоит. Прибор работает безопасно. В руководстве по использованию газового автоматического нагревателя ничего не говорится о выключении горелки на ночь. У устройства имеются степени защиты от возгорания горелки.

Отключать фитиль в газовой колонке стоит только при видимых признаках неисправности, а именно: сбоев в работе, наличии хлопков, а также если горелка потухла самостоятельно во время работы. При наличии таких проблем, стоит выключить газ и позвонить в аварийную газовую службу.

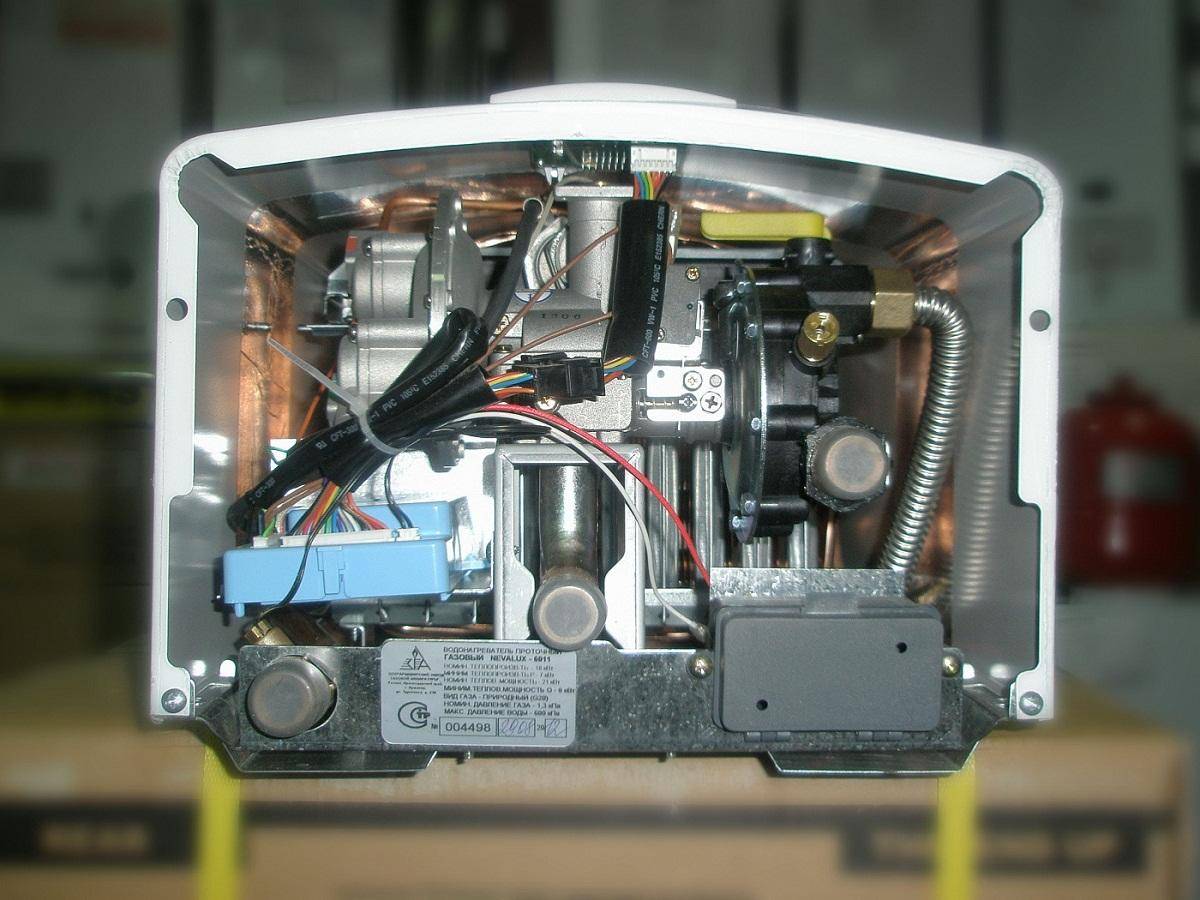

Устройство газовой колонки Оазис

Китайский производитель водонагревательной техники Forte Technologie&Produktion поставляет на российский рынок газовые колонки Oasis, покупательские отзывы о которых во многом положительные. Для установки требуется дымоход, так как камера сгорания открытая. Электророзжиг работает от батареек, отсек с которыми возможно переместить, если на них будет попадать конденсат от патрубка холодной воды. Работает от природного и сжиженного топлива.

Опция рабочего режима «Зима-лето» позволяет экономно расходовать газ. На лицевой панели размещены регуляторы пламени, температуры, переключатель режима и дисплей.

Основные причины того, что колонка Оазис не зажигается

Иногда потребители задаются вопросом о том, почему не включается газовая колонка «Оазис» бездымоходная. Причиной такой неисправности может быть несколько факторов. Первостепенно необходимо проверить, правильно ли подведены трубы. Водонагреватель имеет особую конструкцию, которая не будет работать, если подключение выходных и входных труб было осуществлена неправильно.

Самой распространенной и частой причиной отказа газовой колонки от работы выступает отсутствие тяги. Если произошло засорение посторонними предметами или пылью, то горелка попросту будет гаснуть. Сработает система защиты, которая перекроет подачу топлива. Если колонка всё же зажигается, но через время тухнет, то причиной этому может стать чувствительное защитное реле. При закрытых окнах реле перегревается, его защита срабатывает. В этом случае необходимо открыть форточку или окна. Эта мера является временной, ведь реле в данном случае необходимо заменить.

Датчики безопасности

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.


Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчикаМесто расположения и назначение датчика
Датчик тяги дымоходаРасположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапанНаходится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизацииНаходится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламениНаходится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сбросаНаходится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потокаОтключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температурыРасположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давленияНе даст колонке включиться при пониженном давлении воды в трубах.

Открытый тип как запустить газовую колонку

Проточные газовые колонки, установленные в жилых помещениях, вызывают массу споров. Нужно заметить, что современные газовые колонки не представляют опасности, если следовать всем правилам по их использованию. Правила обращения с колонкой должен знать каждый, кто проживает в квартире или доме и пользуется такой колонкой для нагрева воды.

При большом скоплении газа в комнате, необходимо открыть окна, чтобы понизилась концентрация газа

Важно знать, что при наличии газа в комнате строго запрещено включение электроприборов и огня. Если колонка работает неисправно, следует вызвать газовую службу. Как разжигать колонку открытого типа:

Как разжигать колонку открытого типа:

Категорически запрещено разжигать колонку, если в дымоходе отсутствует обратная тяга.
Не следует включать прибор, не разобравшись в инструкции.
Важно, чтобы помещение было оснащено постоянным притоком воздуха.
Нельзя самостоятельно заниматься починкой или внесением изменений в работу газовой колонки.

При разжигании не следует дотрагиваться к лицевой части панели. При включении колонку лучше выставлять на маленькую мощность. Следует заметить, что современные модели колонок оснащены устройствами безопасности, которые останавливают работу колонки, если тяги нет.

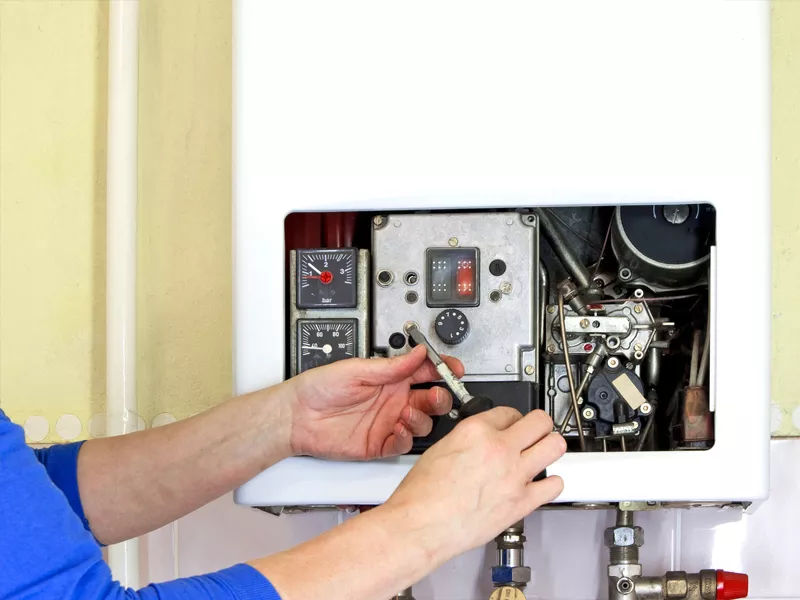

Устранение неполадок водонагревательных устройств

Схема соединения стальных дымоотводящих труб под газовую колонку.

При эксплуатации газовых колонок могут возникнуть некоторые неполадки.

Как и любое другое оборудование, водонагревательные устройства тоже могут ломаться. Некоторые поломки могут устранить только люди, у которых имеются специальные допуски, навыки, разрешения и опыт работы. Но имеются и такие неисправности, которые можно устранить своими руками.

Самой распространенной поломкой является то, что колонка не включается. Если устройство имеет электронный розжиг, то решить данную проблему можно, проверив элементы питания и заменив их при необходимости. Обычно такие неисправности возникают после года эксплуатации, так как в основном элементы питания дольше не работают.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.


На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.


Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.


На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством

Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

  • при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
  • подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
  • при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
  • перепутанные на клеммах провода образуют короткое замыкание;
  • если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

При отключении центрального водоснабжения выходом будет покупка водонагревателя. Промышленность выпускает разные виды этих приборов. Компактностью привлекают проточные.

Установка проточного водонагревателя в квартире или загородном доме не представляет сложности и может быть выполнена самостоятельно. Как правильно следует подключать проточный водонагреватель? Это мощное бытовое устройство, для которого может понадобиться выделенная линия.

№3. Тип розжига газовой колонки

Тип розжига – один из самых важных параметров колонки. От него зависит, насколько часто вы будете подходить к устройству, а также насколько безопасным и экономичным будет процесс получения пламени. Итак, в газовых колонках может быть использован один из следующих типов розжига:

  • ручной тип розжига, когда к горелке необходимо подносить спичку, в ныне производимых колонках практически не используется – этот способ ушел в предание, так как был не очень безопасным и крайне неудобным, особенно если агрегат находился в труднодоступном месте. Подробно останавливаться на ручном розжиге нет смысла;
  • пьезорозжиг – усовершенствованный вариант ручного способа. Тут искра берется не от спички, а при нажатии специальной кнопки. С ее помощью зажигается пилотная горелка (как и в случае с ручным розжигом). Она горит всегда, находясь в режиме ожидания. Когда кто-то включает горячую воду, загорается основная горелка, а после выключения горячей воды она гаснет. Из-за того, что пилотная горелка всегда поддерживает пламя, назвать такие колонки экономичными не получается. Зато стоят устройства с таким розжигом недорого и являются полностью энергонезависимыми – для районов с частыми перебоями в электричестве это оптимальный вариант. Справедливости ради, стоит отметить, что финансовые потери от постоянного горения пилотной горелки не особо значительные, особенно в современных колонках;
  • электрический розжиг. Подача газа и начало его горения происходит только тогда, когда кто-то в квартире повернул вентиль горячей воды. До этого момента газ не расходуется. Когда кран закрывается, доступ к газу перекрывается специальным клапаном, и горение не происходит. Именно поэтому такие колонки считаются наиболее экономными и современными, да и отсутствие необходимости разжигать пламя (даже если это делается без спички, а только кнопкой) – большой плюс в плане комфортности эксплуатации. Минус – более высокая цена таких колонок и зависимость от наличия электроэнергии, но от последнего минуса в некоторых моделях удалось избавиться.

Колонки с электрическим розжигом можно поделить на два типа: энергозависимые и энергонезависимые. В энергозависимых система розжига подключается к бытовой электросети. Если вы живете в городской квартире и особых проблем с подачей электричества не испытываете, то это вполне неплохой вариант. В энергонезависимых электрических колонках розжиг может быть реализован несколькими способами:

  • использование батареек. Желательно применять мощные щелочные аккумуляторы и регулярно их менять, так как понижение напряжения питания может вызвать характерные хлопки при запуске горелки. Как правило, уровень заряда выводится на дисплей. В некоторых колонках батарейки используются как дублирующая система розжига;
  • гидродинамический розжиг. Энергия, достаточная для розжига, получается путем работы небольшого гидрогенератора. Как только вы включаете кран с горячей водой, начинает вращаться турбинка и генерироваться энергия для розжига, на что уходят считанные секунды. Удобно и практично, вот только стоят колонки с гидрогенератором недешево, а случись что – ремонт будет затруднителен.

Бойлерная колонка с закрытой камерой

Это вид газовых устройств, представляющий собой резервуар, в котором нагревается вода, а затем по линиям труб распространяется к водоразборным точкам. Вода в ёмкости постоянно горячая, а не в момент открытия крана ГВС, как при пользовании проточным теплогенератором. Бездымоходная колонка работает по такому принципу: когда понижается температура в резервуаре, термодатчиком подаётся сигнал горелочному устройству для включения. В процессе работы горелки горячий воздух поступает в жаровую трубу, окружённую водой, и передаёт ей тепло. Как только вода нагреется до заданного режима, горелка отключается.

Ёмкость прибора оборудована теплоизоляцией, поэтому подобно термосу может сохранять температуру продолжительное время. Всегда можно пользоваться горячей водой моментально и в необходимом объёме. Вместительность резервуара накопительного прибора разная у всех моделей, варьируется от 10 до 500 литров. Корпус изготовлен из стали, покрыт эмалью или стеклофарфором. Главное достоинство бойлера — использование большого объёма горячей воды даже при полном отключении водоснабжения.

Но, как и всякая технологичная конструкция, турбированная колонка имеет недостаток — на промежутке между вентилем ГВС и баком остаётся горячая вода, которая затем остывает. Поэтому пользователю, открыв кран, приходится ждать, пока сойдёт холодная вода.

Эта проблема решается с помощью циркуляционной установки, состоящей из небольшого насоса, который подключается трубой с маленьким диаметром к системе труб, ведущим к конечным точкам. При помощи насоса перекачивается оставшаяся неиспользованная вода обратно в резервуар, этим предотвращается её остывание.

4 Способы запуска газовых колонок

В зависимости от конструкционных особенностей, запустить газовую колонку можно по-разному. Но в обязательном порядке для любого вида и марки оборудования сначала включают воду и подачу газа. Дальнейшие действия можно разделить на ручной, пьезо и автоматический розжиг. Для агрегатов разной конструкции применяются и различные виды запуска.

Ручной запуск. Старые модели газовых водонагревателей запускают лишь в ручном режиме, так как никакой автоматики подобные конструкции не содержат, а если и содержат, то для минимальной защиты. Сам принцип розжига заключается в поджигании фитиля любым источником открытого огня: спички или кухонные зажигалки.

Технология ручного розжига подразумевает открытие воды и газа, после чего регулирующая рукоятка устанавливается в положение розжига и уже после зажигания фитиля открывается до рабочих режимов. В зависимости от напора воды, может меняться и её температура. Однако если воду полностью отключить, то старые агрегаты не гасят пламя, поэтому выключать их нужно также вручную.

Хотя вся процедура не выглядит сложной, однако не является полностью безопасной. При ухудшении тяги, особенно в сырую погоду, возможны хлопки пламени внутрь помещения, что уже выглядит угрожающе. Поэтому если в семье есть дети или пожилые люди, то использовать подобные системы не рекомендуется.

5 Обзор газовых водонагревателей

Современные колонки вне зависимости от производителя и типа розжига имеют общие рабочие узлы: газовый; подключение воды; дымовыводящий; электроприборы.

А вот включение водонагревающего оборудования, в зависимости от производителя и модели, может в разной степени отличаться:

  • Агрегаты фирмы Bosch. Оборудование от немецкой компании Bosch отличается интуитивно понятным управлением. Модели, оборудованные электророзжигом, обозначаются буквой «B». Для того чтобы включить газовую колонку Bosch, необходимо открыть вентиль газа и подать воду. Также следует проверить батареи на 1,5 вольта и типа «R». На лицевой панели агрегата находиться кнопка, благодаря которой и можно зажечь газовую колонку Bosch.
  • Нева. Аппараты от отечественной фирмы «Нева» выпускаются уже полностью настроенными на определённое давление газа и вид топлива. И если для того, чтобы зажечь колонку Бош, нужно всего лишь нажать кнопку, то здесь дело обстоит иначе. Для начала придётся установить элементы питания типа LR20 в специальный отсек. Далее, все имеющиеся тумблеры включаются на минимум. А также открывается вода и вентиль газа. Имеющаяся на передней панели ручка управления переводится в положение розжига, после чего до максимума втапливается. И уже после этого включается кнопка запуска.
  • Модели от Астра. Оборудование от этой фирмы не очень удобное, так как прежде чем пользоваться колонкой, придётся отодвинуть специальную ручку влево, 5 секунд нажимать и держать кнопку запуска, поджечь запальник. Но основное неудобство состоит в том, что здесь горелка располагается под центральным штуцером.
  • Системы от Junkers. Запуск систем от этой фирмы может отличаться в зависимости от маркировки. Так, если колонка снабжена пьезорозжигом, то будет обозначаться буквой «P». Автоматические модели зажигаются от батареек и имеют маркировку «B». Если же в модели встречается «G», то такие нагреватели имеют полностью автоматическую систему Нydrо Роwer, то есть встроенный гидродинамический генератор.

Инструкция, поставляемая с таким оборудованием, может не всегда ответить на интересующие вопросы. Поэтому при приобретении колонки предпочтительнее обо всём расспросить у продавца, а также проконсультироваться, какое и в каких случаях оборудование будет наиболее эффективно и полезно.

https://youtube.com/watch?v=WKtqK1AlwGA

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.


На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.


Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Внешние элементы колонки

Снаружи газовая колонка состоит из следующих узлов:

  • Стальной кожух – закрывает переднюю и боковые части колонки. Для визуального контроля горения на передней панели кожуха установлено смотровое окошко. Ниже окна расположены рукоятки регулировки газа и воды. Температуру выходящей жидкости отображает ЖК дисплей.
  • На передней панели обычно располагаются элементы управления.
  • Сверху находится патрубок дымохода.
  • Снизу из-под кожуха выступают патрубки. К одному из них подключают трубопровод ХВС для подачи холодной воды в колонку. Другой – патрубок для отвода нагретой воды. К нему подключают трубопровод ГВС. Третий патрубок служит для подвода газа. Сверху из-под кожуха выступает патрубок для подсоединения дымохода.

Задняя стенка служит основой прибора, так как на нее закреплены все рабочие узлы и кожух. Деталь изготовлена из оцинкованной стали. На задней стенке имеются крепежные отверстия для фиксации колонки к стенке кронштейнами.

Из чего состоит и как работает газовая колонка

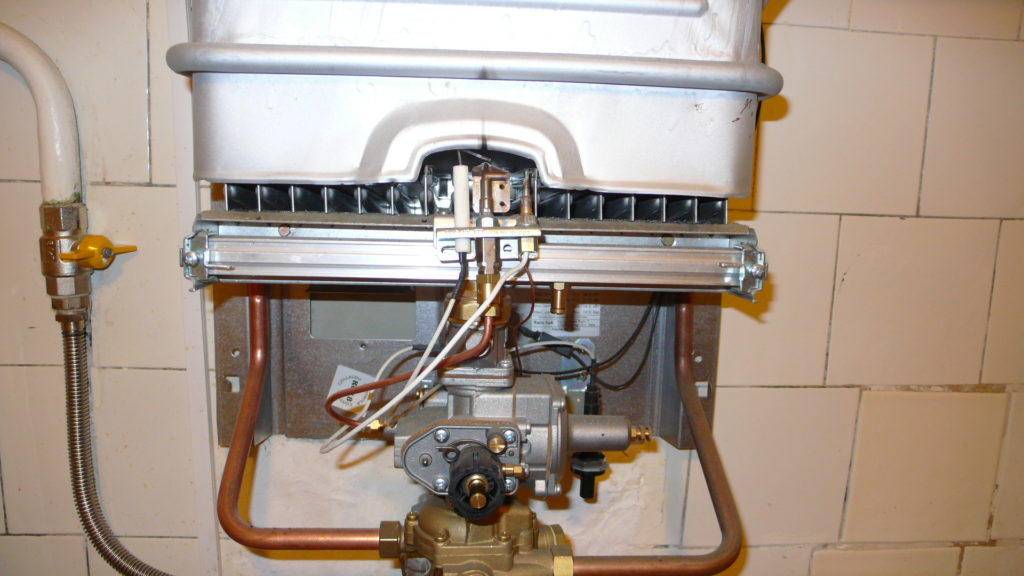

Газовая колонка – это водонагреватель проточного образца, который традиционно подвешивается на стену. На сегодня, существует два основных типа газовых водонагревателей: с открытой и герметичной камерами сгорания. Наиболее популярный в быту – водонагреватель с открытой камерой. Для того, чтобы разобраться в том, как работает газовый нагреватель, необходимо рассмотреть его внутреннее строение.

Так, газовое проточное водонагревательное оборудование состоит из:

  • Основной горелки;
  • Теплообменника – медного или стального технического устройства, отвечающего за нагрева теплоносителя;
  • Корпуса с ручкой-регуляторами расхода воды и мощности напора;
  • Блока зажигания, связанного с запальной горелкой и элементами питания;
  • Блока управления;
  • Патрубков для холодного водоснабжения и подачи в устройство топлива;
  • Патрубка для отведения нагретой воды;
  • Мембранного газового клапана и фильтра водозаборного блока;
  • Системы безопасности (включает в себя датчики перегрева, контроля тяги, воды, подачи газа);
  • Блок отведения продуктов сгорания (дымоходная труба у колонок с естественной тягой, вентилятор и коаксиальная труба – колонок с герметичной камерой сгорания).

Схема действия всех колонок практически не отличается.

Отработанные продукты горения выводятся из аппарата с естественной тягой через дымоход, ведущий либо в вентиляционную шахту, либо на улицу (в частном доме). Для выброса продуктов горения в горелке с камерой закрытого типа предусмотрена специальная коаксиальная труба. Рассмотрим подробнее принцип действия газового водонагревателя ниже.
